أنواع مختلفة من أجهزة استشعار درجة حرارة المنزل لغلاية التدفئة
أجهزة التحكم في درجة حرارة غلاية التدفئة (أجهزة التحكم في درجة الحرارة) تأتي في عدة أنواع:
سلكي. مفتاح التشغيل الصحيح هو التثبيت الصحيح للموصلات. يعد ذلك ضروريًا للاتصال غير المنقطع للمعدات بالغلاية.
نموذج ميكانيكي
لاسلكي. بمساعدة إشارة الراديو ، يتم توفير معلومات حول التغييرات في نظام درجة الحرارة في الشقة. يتكون الجهاز من كتلتين ، إحداهما مركبة في الغرفة والأخرى على المرجل نفسه. تحتوي وحدة التحكم على شاشة عرض بلورية سائلة ولوحة مفاتيح.
نوع جهاز الاستشعار عن بعد
سنقوم بتحليل كل خيار بمزيد من التفصيل ، بتكلفة تقريبية ونظرة عامة على العديد من النماذج.
ترموستات ميكانيكي (سلكي)
يتميز منظم الحرارة لغلاية التسخين الميكانيكي بخصائصه الخاصة ، ويختلف سعر الطرازات وكذلك الخصائص. يجب تكوين هذا الجهاز مسبقًا من أجل تحقيق درجة حرارة الغرفة المثلى. هذه عملية معقدة ، لذا من الأفضل الاتصال بأخصائي.
نموذج ميكانيكي صغير
تتضمن حزمة أي نموذج جزأين: رأس حراري وصمام. يتأثر تشغيل الجهاز بما يلي:
- تهوية متكررة
- ضوء الشمس الساطع الذي يدخل من خلال النوافذ ؛
- تغير مفاجئ في الطقس.
يجب أن يتم التثبيت فقط في وضع أفقي ، مع اختيار مكان لا توجد فيه كائنات تحجب الجهاز وضوء الشمس المباشر. توفر النماذج الحديثة أبعادًا صغيرة يمكن تثبيتها في مكان صغير.
خيار التثبيت بالقرب من معدات الغاز
لن يستغرق التثبيت نفسه وقتًا طويلاً. إذا قمت بإيقاف تشغيل التدفئة ، فأنت بحاجة إلى تشغيل مقبض منظم الحرارة. هذا سوف يحمي الجهاز من تكوين الرواسب.
فيما يلي مثال على نموذجين شائعين للثرموستات الميكانيكي:
| اسم النموذج | تحديد | السعر في فرك. | |
|---|---|---|---|
| BALLU BMT-2 | سلطة | 2200 واط | 840 |
| مراقبة | ميكانيكي | ||
 |
نظام درجة الحرارة | +5 إلى +30 درجة مئوية | |
| نوع التركيب | افتح التثبيت |
| اسم النموذج | تحديد | السعر في فرك. | |
|---|---|---|---|
| ELECTROLUX Thermotronic Basic ETB-16 | سلطة | 4 واط | 2500 |
| مراقبة | ميكانيكي | ||
 |
نظام درجة الحرارة | +5 إلى +40 درجة مئوية | |
| نوع التركيب | تركيب مخفي |
تعتبر منظمات الحرارة الميكانيكية للغرف لغلاية الغاز شائعة وذات تكلفة منخفضة ويمكن تركيبها ذاتيًا.
خيارات المعدات عن بعد
يمكن تشغيل منظم حرارة غلاية التدفئة (جهاز التحكم في درجة الحرارة) عن بُعد.
تحكم مريح في درجة الحرارة في جميع أنحاء الغرفة
هناك عدة أنواع من هذا الجهاز:
- بسيط؛
- غرف البرمجيات.
تم إنشاء الخيار الأول للحفاظ على درجة الحرارة المحددة في الغرفة. وعند تثبيت الخيار الثاني يحصل صاحب المبنى على المزايا التالية:
- جهاز التحكم؛
- يمكنك ضبط الوضع حسب الوقت من اليوم ؛
- سرعة تغيير الوضع
- يمكنك جدولة التغييرات لمدة أسبوع ؛
- استجابة سريعة للغلاية للتغييرات ؛
- انخفاض استهلاك الوقود
- استخدام البطارية.
تم تصميم مستشعرات درجة حرارة البرنامج عن بعد (الغرفة) لغلايات الغاز للأشخاص الذين يحبون أقصى مستوى من الراحة والتكنولوجيا الجديدة. فيما يلي بعض الخيارات الشائعة لمثل هذا الجهاز:
| اسم النموذج | تحديد | السعر في فرك. | |
|---|---|---|---|
| بوش TRZ 12-2 | نوع الجهاز | إلكتروني | 9800 |
| نوع التركيب | تكاليف غير مباشرة | ||
 |
نظام درجة الحرارة | +5 إلى +39 درجة مئوية | |
| أبعاد الكتلة | 91 * 113 * 33 ملم | ||
| الموقت | أسبوعي |
| اسم النموذج | تحديد | السعر في فرك. | |
|---|---|---|---|
| سيمنز REV13 | نوع الجهاز | برمجة | 6900 |
| نوع التركيب | تكاليف غير مباشرة | ||
 |
نظام درجة الحرارة | +3 إلى +35 درجة مئوية | |
| أبعاد الكتلة | 130 * 94 * 30 ملم | ||
| الموقت | يوجد |
تختلف مستشعرات درجة حرارة البرامج الخاصة بغلاية التدفئة من حيث التكلفة والوظيفة. في الوقت نفسه ، تقوم جميع الطرز بعمل ممتاز في التحكم في درجة الحرارة في الغرفة ، ويسمح لك الضبط المريح بإضافة الحرارة إلى المنزل دون الخروج من السرير.
ترموستات خارجي منزلي لتعليمات المرجل
يوجد أدناه رسم تخطيطي لمنظم حرارة محلي الصنع للغلاية ، والذي تم تجميعه على دوائر دقيقة من سلسلة Atmega-8 و 566 ، وشاشة بلورية سائلة ، وخلية ضوئية والعديد من أجهزة استشعار درجة الحرارة. تعد شريحة Atmega-8 القابلة للبرمجة مسؤولة عن الامتثال للمعلمات المحددة لإعدادات منظم الحرارة.
مخطط ترموستات خارجي محلي الصنع للغلاية
في الواقع ، تقوم هذه الدائرة بتشغيل أو إيقاف تشغيل الغلاية عندما تنخفض درجة الحرارة الخارجية (مستشعر U2) ، وتقوم أيضًا بهذه الإجراءات عندما تتغير درجة الحرارة في الغرفة (مستشعر U1). يتم توفير تعديل لعمل جهازين مؤقتين ، مما يسمح لك بضبط وقت هذه العمليات. تؤثر قطعة الدائرة المزودة بمقاوم ضوئي على عملية تشغيل المرجل وفقًا للوقت من اليوم.
يوجد مستشعر U1 في الغرفة مباشرةً ، ومستشعر U2 في الخارج. وهي متصلة بالغلاية ومثبتة بجانبها. إذا لزم الأمر ، يمكنك إضافة الجزء الكهربائي من الدائرة ، والذي يسمح لك بتشغيل وإيقاف وحدات الطاقة العالية:
الجزء الكهربائي من الدائرة ، والذي يسمح لك بتشغيل وإيقاف وحدات الطاقة العالية
دائرة ترموستات أخرى بمعامل تحكم واحد يعتمد على شريحة K561LA7:
مخطط منظم الحرارة مع معلمة تحكم واحدة بناءً على الدائرة المصغرة K561LA7
منظم الحرارة المُجمع على أساس شريحة K651LA7 بسيط وسهل الضبط. منظم الحرارة الخاص بنا عبارة عن ثرمستور خاص يقلل بشكل كبير من المقاومة عند تسخينه. هذا المقاوم متصل بشبكة مقسم جهد الكهرباء. تحتوي هذه الدائرة أيضًا على المقاوم R2 ، والذي يمكننا من خلاله ضبط درجة الحرارة المطلوبة. بناءً على مثل هذا المخطط ، يمكنك عمل ترموستات لأي غلاية: Baksi و Ariston و Evp و Don.
دارة أخرى لثرموستات تعتمد على متحكم دقيق:
مخطط منظم الحرارة على أساس متحكم دقيق
يتم تجميع الجهاز على أساس متحكم PIC16F84A. يتم تنفيذ دور المستشعر بواسطة مقياس حرارة رقمي DS18B20. مرحل صغير يتحكم في الحمولة. تقوم المفاتيح الصغيرة بضبط درجة الحرارة التي يتم عرضها على المؤشرات. قبل التجميع ، سوف تحتاج إلى برمجة وحدة التحكم الدقيقة. أولاً ، امسح كل شيء من الشريحة ثم أعد البرمجة ، ثم قم بتجميعها واستخدامها لصحتك. الجهاز غير متقلب ويعمل بشكل جيد.
تكلفة الأجزاء 300-400 روبل. نموذج منظم مماثل يكلف خمسة أضعاف.
بعض النصائح الأخيرة:
- على الرغم من أن الإصدارات المختلفة من منظمات الحرارة مناسبة لمعظم الطرز ، إلا أنه لا يزال من المرغوب فيه أن يتم إنتاج منظم الحرارة للغلاية والمرجل نفسه من قبل نفس الشركة المصنعة ، وهذا من شأنه أن يبسط إلى حد كبير التثبيت وعملية التشغيل نفسها ؛
- قبل شراء مثل هذه المعدات ، تحتاج إلى حساب مساحة الغرفة ودرجة الحرارة المطلوبة لتجنب "تعطل" المعدات وتغيير الأسلاك بسبب توصيل أجهزة ذات طاقة أعلى ؛
- قبل تثبيت الجهاز ، من الضروري الاهتمام بالعزل الحراري للغرفة ، وإلا فإن فقد الحرارة المرتفع سيكون أمرًا لا مفر منه ، وهذا عنصر تكلفة إضافي ؛
- إذا لم تكن متأكدًا من أنك بحاجة إلى شراء معدات باهظة الثمن ، فيمكنك إجراء تجربة المستهلك. احصل على ترموستات ميكانيكي أرخص ، واضبطه وشاهد النتيجة.
غلايات كهربائية
بديل شائع إلى حد ما لغلايات الغاز والوقود الصلب. الكثير من المزايا والكفاءة العالية ولكن فترة الاسترداد طويلة. الاتصال بسيط ، كما هو الحال مع غلايات الغاز ، ولكن بدون مصدر ماء بارد. يتم توفير التحكم في درجة الحرارة والحماية من الحرارة الزائدة.
مؤقت ميكانيكي للغلاية
باستخدام مؤقت ميكانيكي بسيط لغلاية كهربائية ، هناك ثلاثة خيارات لبدء نظام التدفئة المركزية:
- المرجل متوقف
- توفر الغلاية الماء الساخن ؛
- يتم تشغيل وإيقاف المرجل في الوقت المحدد.
عادة ما تحتوي أجهزة ضبط الوقت الميكانيكية على قرص دائري كبير بمقياس 24 ساعة في المركز. من خلال تدوير القرص ، يمكنك ضبط الوقت المطلوب ثم تركه في هذا الموضع. سيتم تشغيل المرجل في الوقت المناسب. يتكون الجزء الخارجي من مجموعة من علامات التبويب لمدة 15 دقيقة ، والتي يتم إدخالها لسهولة ضبط أوضاع التشغيل والإعداد. من الممكن إعادة التكوين في حالات الطوارئ ، والتي يتم إجراؤها عند توصيل المرجل بالشبكة.
من السهل ضبط الموقتات الميكانيكية ، لكن الغلاية يتم تشغيلها وإيقافها دائمًا في نفس الوقت كل يوم ، وقد لا يرضي هذا المالكين إذا كانت الأسرة كبيرة ويتم تنفيذ إجراءات الاستحمام عدة مرات في اليوم في أوقات مختلفة.
مخططات الاتصال الرئيسية
تنقسم جميع طرق تشغيل منظم الحرارة في نظام التدفئة إلى ثلاثة خيارات اتصال:
- مباشرة إلى المرجل.
- لمضخة الدورة الدموية.
- على أنبوب توريد المبرد إلى المبرد.
يستبعد المخططان الأولان تدهور إنتاجية خط أنابيب التدفئة. لا يتم وضع إمساك إضافي فيه ، ولا تتغير المقاومة الهيدروليكية للنظام بأكمله. يتحكم منظم الحرارة هنا في تشغيل المضخة أو الغلاية فقط ، "لا يتلامس مع الماء".
عندما يتم تثبيت منظم الحرارة على بطارية أو أنبوب مشترك به عدة مشعات ، تزداد المقاومة الهيدروليكية ، على العكس من ذلك. حتى في حالة الفتح الكامل ، يبطئ صمام منظم الحرارة قليلاً من حركة المبرد.
من الناحية المثالية ، يجب تنفيذ مشروع أنابيب الغلاية على الفور ، مع مراعاة جميع الأجهزة الثرموستاتية وغيرها.
يجب أن يكون تضمين منظمات الحرارة في خطوط أنابيب التدفئة الحالية هو الملاذ الأخير فقط ، ولا يمكن تحقيق أقصى قدر من الكفاءة من استخدامها إلا عندما يتم تضمينها في النظام في مرحلة التصميم
إذا كان نظام تسخين المياه في المنزل مصنوعًا وفقًا لنظام أحادي الأنابيب ، فمن الأفضل رفض الخيار الثالث على الفور. عندما يتم تشغيل مستشعر درجة الحرارة ، سيغلق الصمام على الفور فرع المشعات بالكامل في عدة غرف ، وبعد ذلك يمكنك على الفور نسيان الراحة في الغرف البعيدة عن المرجل.
قم بتوصيل منظم الحرارة بمدخل المبرد عبر المجرى الجانبي. لذلك عند تشغيله ، سيعيد توجيه تدفق سائل التبريد حول البطارية. في هذه الحالة ، سيعود الماء غير المبرد إلى الغلاية. سوف يتوقف الأخير عن تسخينه ، وبالتالي تقليل استهلاك وقود الغاز أو الكهرباء.
عند تثبيت مستشعر درجة حرارة الهواء الترموستاتي ، يجب اتباع قواعد معينة ، وإلا ستعمل بشكل خاطئ تحت تأثير الأجهزة أو الكائنات المجاورة
يجب تركيب مستشعر درجة الحرارة:
- في مكان لا تسقط فيه أشعة الشمس المباشرة ؛
- بعيدًا عن الجسور الباردة والمسودات وتدفقات الحرارة المتزايدة من المشعات ؛
- بحيث لا تكون مغطاة بشاشات زخرفية أو ستائر ؛
- على ارتفاع من الأرض في حدود 1.2-1.5 متر.
إذا تم تركيب المستشعر بشكل غير صحيح ، فسوف يعطي منظم الحرارة إشارات خاطئة. يمكن أن يؤدي هذا إلى ارتفاع درجة حرارة ليس فقط هواء الغرفة ، ولكن أيضًا سائل التبريد في النظام. وفي الحالة الثانية ، ليس لفترة طويلة وقبل مشاكل المرجل.
نصائح حول كيفية توصيل منظم الحرارة بغلاية
من الضروري اختيار المكان المناسب لتثبيت منظم الحرارة. المطبخ والمباني غير السكنية (القاعة) غير مناسبة لأنها لن تعطي قراءات دقيقة لدرجة الحرارة المرغوبة. اختر الغرفة التي تزورها كثيرًا.
لا تقم بتركيب الجهاز في المسودات. لا يوصى بتركيب الجهاز بالقرب من الأجهزة الإلكترونية الأخرى.
اتصال تخطيطي
المرحل مسؤول عن تشغيل وإيقاف الغلاية. تحتوي جميع غلايات الغاز على نقطة اتصال لمنظم الحرارة ، بغض النظر عن الطراز والنوع ، والتي يتم من خلالها التحكم في الجهاز. للتوصيل ، يمكنك استخدام المحطات أو الكابل من منظم الحرارة.اقرأ طريقة الاتصال الكاملة في جواز سفر الجهاز. يوجد أدناه مقطع فيديو لخيار التثبيت:
ترموستات للتحكم في درجة حرارة الغلاية
يعمل نظام التسخين المركب من غلاية الغاز على تسخين الغرفة إلى درجة الحرارة المحددة ، بغض النظر عن مستوى الحرارة أو البرودة بالداخل. في الوقت نفسه ، يشعر الشخص بشكل جيد بالتغيرات اليومية في الطقس ، إذا لم يغير الوضع يدويًا.
خيار تركيب الثرموستات
للقضاء على هذه المشكلة في منزل صغير بدون طابق ثاني ، يكفي تركيب منظم حرارة واحد في غرفة المرور.
يتضمن تصميم الجهاز البسيط عنصرًا ذا حساسية عالية (مشغل) ومجموعة اتصال مع منظم. في المظهر ، هو عبارة عن منفاخ مغلق ، يتم وضع خليط غازي بداخله عادةً ، وأحيانًا يكون سائلًا. يتفاعل هذا الحشو مع التغيرات في درجة الحرارة ويحرك القضيب لإغلاق جهات الاتصال عندما ترتفع درجة الحرارة ، وعندما تنخفض درجة الحرارة ، يحدث الإجراء العكسي.
التشغيل التخطيطي لجهاز الاستشعار
يقوم منظم الحرارة بمهمة تشغيل وإيقاف نظام التدفئة عند الوصول إلى درجة الحرارة المحددة بشكل مستقل ، دون تدخل بشري. تشتمل الدائرة البسيطة على جهتي اتصال ، يتم توصيل الأسلاك الخاصة بهما إلى المرجل وتوصيلهما بالصمام.
خيار توصيل المعدات
عند تشغيل الجهاز ، يكون العنصر الأخير في حالة الفتح. عند حدوث دائرة كهربائية قصيرة ، ينقطع إمداد الوقود عن الموقد ويتوقف اللهب. في العملية العكسية ، يحدث الاشتعال من الشاعل.
هذا مثير للاهتمام: مراجل تسخين الغاز المثبتة على الحائط
صمامات تحكم ثرموستاتية
الصمام الثرموستاتي هو حل بسيط لمشكلة الحصول على سائل تبريد بدرجة حرارة معينة عن طريق خلط الماء البارد مع الماء الأكثر دفئًا. فيما يلي عرض الصمام ثلاثي الاتجاهات:
ثلاثي صمام
مخطط تضمين صمام ثلاثي في نظام التدفئة:
مخطط تضمين صمام ثلاثي في نظام التدفئة

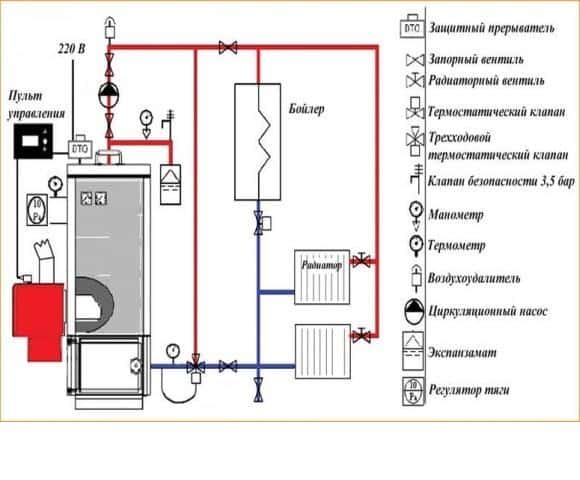

مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ترموستاتي:
مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ثرموستاتي
مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي ترموستاتي:
مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي ترموستاتي
يسمح لك صمام المبرد الثرموستاتي بالتحكم في درجة الحرارة في الغرفة عن طريق تغيير تدفق الماء الساخن عبر المبرد. ينظمون تدفق الماء الساخن عبر المبرد ، لكن لا يتحكمون في الغلاية. يجب تثبيت هذه الأجهزة من أجل ضبط درجة الحرارة المطلوبة في كل غرفة على حدة.
يجب اعتبار هذه الفكرة كإضافة لمحطة التحكم الحراري. أيضًا ، تحتاج هذه الأجهزة إلى إعادة ضبط دورية وفحوصات أداء منتظمة (كل ستة أشهر أثناء تغيير أوضاع التشغيل).
الأنواع الرئيسية للغلايات والتحكم في درجة الحرارة
هناك عدة أنواع من الغلايات: وقود صلب ، غاز ، وقود كهربائي ووقود سائل.
تستخدم الغلايات على نطاق واسع في جميع أنحاء العالم. يوجد عينات محلية وهناك غلايات ومستوردة. مواد التصنيع من الصلب أو الحديد الزهر. سهل التشغيل واقتصادي مع وظيفة ضبط درجة حرارة المبرد. في الطرز الأرخص ، يتم تنفيذ هذه الوظيفة باستخدام جهاز خاص - مزدوج حراري.
من الناحية الهيكلية ، فإن عنصر الحرارة هو منتج معدني ، حيث تنخفض أو تزيد أبعاده الهندسية ، تحت تأثير درجات الحرارة (حسب درجة التسخين).وهذا بدوره يغير موضع الرافعة الخاصة التي تغلق وتفتح مخمد السحب. تُظهر الصورة مثالاً على مثل هذا المنظم:
الصورة: عينة ترموستات
كلما زاد فتح المخمد ، زادت قوة عملية الاحتراق والعكس صحيح. وبالتالي ، فإن حجم الهواء الذي يدخل غرفة الاحتراق من النوع المغلق يتم التحكم فيه بالكامل بواسطة منظم الحرارة ، وإذا لزم الأمر ، يتم إيقاف إمدادها وتختفي عملية الاحتراق. في الطرز الأكثر حداثة ، يتم تثبيت وحدات التحكم التي ، وفقًا للظروف الحرارية المحددة ، تتحكم في تدفق الهواء ، وتشغيل (أو إيقاف) مروحة خاصة (انظر الصورة أدناه):
غلاية مزودة بجهاز تحكم بدرجة الحرارة
غلايات الغاز هي الوحدات الأكثر شيوعًا والأرخص للعمل. الغلايات ذات دائرة مفردة ودائرة مزدوجة. تحتوي الغلايات ذات الدائرة الواحدة على مبادل حراري واحد وهي مخصصة للتدفئة فقط. تظهر دائرة التبديل في الشكل أدناه:
مخطط التبديل على مرجل دائرة واحدة
تحتوي الغلايات ذات الدائرة المزدوجة على مبادلين حراريين وهي مصممة للتدفئة وإنتاج الماء الساخن. يظهر مخطط توصيل المرجل أدناه:
مخطط التبديل على غلاية الدائرة المزدوجة
تحتوي بعض الغلايات على ضوابط منفصلة للتدفئة ودرجة حرارة الماء الساخن.
استنتاجات وفيديو مفيد حول الموضوع
لا ينبغي أن يكون هناك أي صعوبات خاصة في تركيب منظم الحرارة. من الضروري فقط اختيار النوع المناسب لنظام تدفئة معين. وستساعدك مقاطع الفيديو المحددة في ذلك بالتأكيد.
الفيديو رقم 1 توصيل ترموستات الغرفة بغلاية الغاز بجميع الفروق الدقيقة:
الفيديو رقم 2 نظرة عامة على ترموستات الجدار:
الفيديو رقم 3 تقنية تضمين منظم حرارة ملامس في نظام مزود بمضخة دوران:
إضافة إلى غلاية التدفئة على شكل ترموستات هي طريقة رائعة للتوفير في تدفئة المنزل ، وزيادة راحة المعيشة وتقليل البلى على معدات تسخين المبرد. الأموال التي تنفق على منظمات الحرارة تؤتي ثمارها في فصل الشتاء.
في هذه الحالة ، يمكنك اختيار كل من الإصدار الميكانيكي البسيط مع التحكم اليدوي ، والجهاز الأكثر تقدمًا مع المبرمج.
هل ترغب في معرفة كيفية عمل غلاية مع منظم الحرارة في منزلك الريفي؟ هل لديك معلومات مفيدة لزوار الموقع؟ يرجى الكتابة وطرح الأسئلة ونشر الصور حول موضوع المقالة في المربع أدناه.
