جواز السفر وتعليمات استخدام Ksital GSM-4
التركيب
يتم تركيب نظام Xital GSM-4 وفقًا لمتطلبات تركيب معدات الجهد المنخفض وأجهزة إنذار الحريق والأمن. يجب استخدام كبل غير محمي من 4 أسلاك مع مقطع عرضي سلكي لا يقل عن 0.15 مم 2 وطول إجمالي لا يزيد عن 40 مترًا لتوصيل مستشعرات درجة الحرارة عن بُعد وقارئ مفاتيح إلكتروني بوحدة التحكم. لتوصيل أجهزة استشعار مختلفة بوحدة التحكم ، كبل غير محمي ثنائي أو رباعي النواة مع مقطع عرضي للسلك لا يقل عن 0.22 مم 2.
اختيار مكان تثبيت وحدة التحكم يتم تحديد موقع وحدة التحكم من الاعتبارات التالية: • استبعاد دخول الرطوبة على وحدة التحكم ومحول الطاقة • يجب أن يكون هناك مأخذ كهربائي 220 فولت قريب • في موقع وحدة التحكم أو هوائي بعيد يجب أن يكون هناك استقبال موثوق للإشارة من المحطة الخلوية يمكن تقدير مستوى الإشارة باستخدام هاتف خلوي يحتوي على بطاقة SIM من نفس مشغل الهاتف المحمول مثل وحدة التحكم.الاستقبال الواثق هو 4-5 أشرطة (من 5 ) على مؤشر الهاتف الخليوي. يتم تثبيت وحدة التحكم على الحائط باستخدام براغي لتركيب آذان الهيكل.
توصيل أجهزة الاستشعار الحرارية عن بُعد قبل توصيل مستشعرات درجة الحرارة عن بُعد ، يجب أولاً تسجيلها (راجع قسم "تسجيل أجهزة استشعار درجة الحرارة الإضافية"). للتوصيل ، من الضروري توصيل مستشعرات درجة الحرارة عن بُعد ببعضها البعض وبإدخال "قارئ المفاتيح الإلكترونية للذاكرة التي تعمل باللمس" بوحدة التحكم باستخدام الكابلات المتوفرة في المجموعة أو المصنوعة وفقًا للجدول (راجع قسم "تركيب القارئ والاتصال بوحدة التحكم "). كلا المدخلات من مستشعر درجة الحرارة متكافئة. لا يهم تسلسل الموقع وتوصيل مستشعرات درجة الحرارة.
توصيل بطارية احتياطية يتم توصيل البطارية بمقبس مصمم خصيصًا لهذا المقبس لوحدة التحكم باستخدام الموصل المضمن في مجموعة التوصيل (يتم توصيل "+" بجهة الاتصال الخارجية و "-" بالجهة الداخلية). توفر وحدة التحكم شحنًا فعالاً للبطارية بسعة لا تزيد عن 7.2 أمبير / ساعة. يتم بيع بطارية جديدة ، كقاعدة عامة ، مشحونة ولا تتطلب أي إعداد قبل التوصيل.
تغيير تكوين النظام يمكن للمستخدم تغيير تكوين النظام بشكل مستقل عن طريق توصيل أجهزة استشعار إضافية لدرجة الحرارة عن بعد ومفاتيح إلكترونية إضافية تعمل باللمس.
تسجيل مستشعرات درجة الحرارة الإضافية ستتلقى مستشعرات درجة الحرارة المسجلة بالإضافة إلى ذلك الأرقام: رقم 2 ، رقم 3 ، رقم 4 ، رقم 5 ، رقم 6. لتسجيل مستشعر درجة حرارة إضافي في النظام ، قم بما يلي: • قم بإيقاف تشغيل وحدة التحكم • افصل جميع الأجهزة باستثناء قارئ المفاتيح من موصل "Touch Memory Electronic Key Reader" وقم بتوصيل مستشعر درجة الحرارة المسجل حديثًا به فقط • قم بتشغيل طاقة وحدة التحكم بعد فترة ، سيرسل الرقم 00 SMS رسالة توضح رقم مستشعر درجة الحرارة المسجل حديثًا ، ويتم تلقائيًا تعيين رقم تسلسلي متزايد لمستشعر درجة الحرارة المسجل. بعد التسجيل الناجح ، لا تنس وضع علامة على المستشعر برقمه.
إدارة النظام تقوم وحدة التحكم بتحليل الرسائل القصيرة والمكالمات الواردة. لتجنب فائض ذاكرة بطاقة SIM ، يتم حذف جميع رسائل SMS الواردة بعد فك التشفير. إذا كانت الرسائل القصيرة المستلمة تحتوي على أمر بالتنسيق المطلوب وكلمة مرور النظام الصحيحة ، فسيتم تنفيذ الأمر. للتكوين الصحيح لأوامر الرسائل القصيرة المرسلة من بعض الهواتف ، على سبيل المثال ، من NOKIA ، من الضروري أن تكون لغة الرسالة - الإنجليزية تم تحديده في إعدادات هذا الهاتف. من المفترض أن يتم إعداد الرسائل النصية القصيرة المزودة بأوامر التحكم مسبقًا ، ويقوم المستخدم ببساطة بإرسال الرسائل القصيرة المطلوبة إذا لزم الأمر.لسهولة الاستخدام ، تسمح لك العديد من الأوامر بتضمين نص عشوائي. يتيح لك هذا جعل الأمر أكثر وضوحًا ولا يُنسى.
نعم ، هذا ما أحتاجه تحميل تعليمات لنظام التحذير والتحكم Xital GSM-4
مزايا
- بالإضافة إلى مراقبة عمل وحدات معدات التدفئة ، تتيح لك أجهزة الإنذار Ksital GSM 4T الإخطار باستخدام رسائل SMS والاتصال الصوتي حول تشغيل المستشعرات / المستشعرات المتصلة بمدخلات الوحدة الإلكترونية Ksital 4T. يمكن أن تكون هذه أجهزة استشعار للحركة ، وأجهزة استشعار لفتح النوافذ / الأبواب ، وانكسار الزجاج ، وأجهزة استشعار الغاز ، والمياه ، والدخان ، وما إلى ذلك.
- يمكن أن يكون النص في رسالة SMS فرديًا لكل من المدخلات المتاحة. يتكيف مع نوع المستشعر المتصل بالإدخال المقابل. إذا لزم الأمر ، يمكن تكرار الرسائل النصية من خلال مكالمة صوتية مع إشعار "إنذار". يتم إرسال رسائل SMS إلى أرقام الهواتف المسجلة في ذاكرة بطاقة SIM خلال وقت تكوين Xital GSM 4T.
- تُستخدم رسائل SMS للخدمة الخاصة للتحكم في تشغيل المعدات التي يتم التحكم فيها بواسطة أجهزة الإنذار GSM. إنهم يعملون على جهاز التحكم ، الذي يقوم بتشغيل أو إيقاف تشغيل نظام الترحيل الذي يتم التحكم فيه بواسطة آليات خارجية. للاستخدام الصحيح بواسطة أوامر خدمة Xital GSM 4T ، يصف دليل التعليمات بالتفصيل الإملاء الصحيح والغرض الوظيفي.
تحديد
| المعلمات | قيم |
| بلد الشركة المصنعة | روسيا |
| يضمن | سنة واحدة |
| مصدر التيار | 12 فولت تيار مستمر |
| الطاقة الاحتياطية | بطارية خارجية |
| درجة حرارة العمل | - 25 درجة مئوية ... + 50 درجة مئوية |
| عدد أرقام التنبيه | 10 |
| عدد المناطق الموصلة بأسلاك كهربائية | 4 |
| عدد مجسات درجة الحرارة | 1 مدمج ، ما يصل إلى 5 أجهزة تحكم عن بعد (2 مضمنة) |
| درجة الحرارة المقاسة | - 55 درجة مئوية ... + 125 درجة مئوية |
| عدد النواتج | 3 (النوع "مرحل" 5A / 220VAC) |
| ميكروفون | بعيد (غير مدرج) |
| أبعاد | 150 × 111 × 40 |
| وزن | 850 جرام |
كيف يعمل المنبه؟
تشتمل أنظمة Xital GSM 4T على مستشعر مدمج و 5 مستشعرات درجة حرارة عن بُعد تقيس درجة الحرارة في الغرفة باستمرار. تقوم الوحدة الإلكترونية المملوكة لنظام الإنذار GSM Ksital بجمع المعلومات من جميع الحساسات / الحساسات وتحليلها وفق خوارزمية خاصة.
إذا تجاوزت درجة الحرارة في إحدى المناطق التي تتحكم فيها أجهزة استشعار درجة الحرارة الحدود الموضوعة ، فسيتم إرسال تنبيه خطر إلى أرقام هواتف محددة. تسمح أجهزة هذه السلسلة بالتحكم المتزامن في 4 مناطق. لزيادة عدد المناطق الخاضعة للرقابة ، يمكن استخدام نظام الإنذار Ksital 12T.
لتحسين تحمل الأعطال وموثوقية الأنظمة التي تتحكم في معدات التدفئة والوضع في المنشأة ، تتم ممارسة استخدام نظامي Xital ، اللذين يتم استخدامهما كـ "أجهزة شريكة". على سبيل المثال ، مع Xital 4T ، يمكن استخدام Xital GSM 12T - توضح التعليمات بالتفصيل إمكانية الاستخدام المقترن لجهازين إنذار.
ما هي المحركات المتصلة؟
يسمح لك نظام الإنذار GSM Xital GSM 4T بتوصيل ما يصل إلى 3 مشغلات. يمكن أن تكون هذه صفارات الإنذار ، وبواعث الضوء ، والصمامات وآليات القفل ، وأجهزة التحكم لأنظمة تكييف الهواء ، والتهوية القسرية ، وإزالة الدخان ، وما إلى ذلك.
يتم التحكم في الأجهزة المتصلة تلقائيًا باستخدام متحكم دقيق مزود بجهاز إنذار Xital GSM 4T أو من خلال أوامر خدمة الرسائل القصيرة المرسلة من الهاتف المحمول.
من يمكنه تنفيذ التثبيت؟
يتم تنفيذ تركيب Xital GSM 4T بواسطة متخصصين مدربين تدريباً خاصاً من الشركات المتخصصة في تركيب أنظمة الإطفاء والأمن.
بالإضافة إلى ذلك ، يمكن للمستخدمين "الذين هم على دراية جيدة" بالإلكترونيات تثبيت وتهيئة إنذار Xital GSM 4 بشكل مستقل - ستساعدك التعليمات على تنفيذ هذه الإجراءات بسرعة وبدقة.
https://youtube.com/watch؟v=RZVgv73e5-M
وظائف مراقبة درجة الحرارة
يحتوي نظام إنذار GSM Xital GSM 12T على مستشعر درجة حرارة مدمج ويمكنه دعم ما يصل إلى 5 مستشعرات خارجية. بمساعدتهم ، يتم إجراء جمع مستمر للبيانات عن درجة الحرارة في المنطقة الخاضعة للرقابة. إذا تجاوزت درجة الحرارة القيم المحددة ، سيرسل نظام الإنذار رسائل SMS إلى أرقام الهواتف المحمولة المسجلة.
بالإضافة إلى ذلك ، يدعم الإنذار أيضًا إمكانية الضبط التلقائي لنظام درجة الحرارة المثلى من خلال التحكم في تشغيل نظام التدفئة. لهذا الغرض ، يتم استخدام المرحلات المدمجة ، والتي ، إذا لزم الأمر ، تقوم بإيقاف تشغيل نظام التدفئة أو تشغيله.
مجموعة كاملة من التنبيه
يتضمن إنذار GSM-12T العناصر التالية:
- تحكم مع محول GSM متكامل ؛
- هوائي الاستقبال والإرسال لمعيار GSM ؛
- مصدر طاقة مستقل بجهد 12 فولت ؛
- محول طاقة التيار المتردد
- لمس مفتاح الذاكرة الرئيسي وقارئ من هذا النوع من المفاتيح (يتم توفير المفاتيح بشكل منفصل).
- الأجهزة المساعدة (يتم توفير أجهزة الاستشعار الحرارية الخارجية ، وأجهزة الكشف عن الصوت ، والميكروفونات الصوتية ، ووحدات التمدد بشكل منفصل).
كيفية توصيل Xital GSM 12T؟
يجب أن يتم تركيب أجهزة إنذار Ksital وفقًا للقواعد التي تنطبق على أجهزة إنذار الحريق والأمن. بالنسبة لتوصيل Ksital GSM 12T لمستشعرات درجة الحرارة عن بُعد ووحدات التوسيع وقارئ المفاتيح التي تعمل باللمس ، يتم استخدام كابلات رباعية النواة غير محمية ، والتي يجب ألا يتجاوز طولها الإجمالي 100 متر.
يجب تحديد موقع جهاز التحكم في الإنذار من المبادئ التالية:
- لا توجد فرصة للحصول على الرطوبة على وحدة التحكم نفسها ومحول الشبكة الخاص بها ؛
- يجب أن يكون من الممكن الاتصال بشبكة 220 فولت ؛
- في المكان الذي تم فيه تركيب هوائي GSM ، يجب أن تكون هناك إشارة خلوية قوية ومستقرة.
يتم تثبيت قارئ المفاتيح الإلكتروني تقليديًا في الداخل خلف الباب الأمامي مباشرةً.
عند استخدام مستشعرات درجة الحرارة عن بُعد ووحدات التوسع في أنظمة Xital GSM 12T ، يجب أن يتم توصيلها من خلال التسجيل الأولي لهذه الأجهزة. للقيام بذلك ، قم بتوصيل مستشعرات درجة الحرارة وقارئ المفاتيح ووحدة التوسيع ببعضها البعض ، ثم بإدخال وحدة التحكم التي يتم من خلالها قراءة المفاتيح الإلكترونية للذاكرة التي تعمل باللمس.
يتم توصيل بطارية مستقلة بموصل خاص يتم من خلاله إعادة شحن البطارية أيضًا عندما يتم تشغيل وحدة التحكم بواسطة شبكة خارجية 220 فولت.

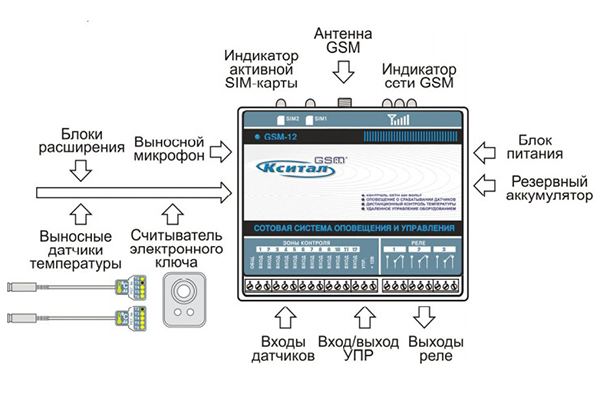

مخطط إشارات GSM Xital 12T
يدعم نظام الإنذار Xital التحكم في 12 منطقة نشطة بالمنشأة. لكل منطقة من المناطق ، يمكن استخدام العدد المطلوب من أجهزة الاستشعار ، والتي يتم توصيلها في حلقة أمان واحدة متصلة بجهاز التحكم في الإنذار. بالإضافة إلى المستشعرات السلكية ، يدعم نظام Xital GSM 12T أيضًا الأجهزة اللاسلكية.
البيانات الفنية الرئيسية
| المعلمات | قيم |
| عدد المرحلات المدمجة: | 3 |
| قيمة قوة التشغيل عند تشغيلها بجهد 220 فولت: | 10 واط |
| قيمة الحد الأقصى لقوة التحويل: | 200 واط |
| عدد مناطق التحكم المدعومة: | 12 |
| الحد الأقصى لعدد أرقام الهواتف لإرسال الرسائل القصيرة والاتصال: | 10 |
| نطاق الحرارة الشغالة: | -35 درجة مئوية ... + 50 درجة مئوية |
| قيمة الأبعاد الكلية لوحدة التحكم: | 150x110x40 ملم |
| وزن الجهاز مع العبوة: | 1.25 كجم |
