افعل ذلك بنفسك قضيب منشفة مسخن من مادة البولي بروبيلين

صنع سكة ​​تعليق منشفة بالماء

لعمل مجفف مناشف ، أنت بحاجة إلى:

• تطوير رسم التصميم ؛
• شراء المواد المطلوبة
• صنع جهاز.

منشفة الرسم دفئا

رسم الجهاز مطلوب من أجل:

• تحديد النوع والأبعاد الكلية ؛
• حساب المواد.

تم تصميم كل جهاز تسخين لمنطقة معينة من الغرفة ، لذلك ، من أجل إنشاء درجة الحرارة المثلى في الحمام ، من الضروري تحديد الأبعاد المناسبة لسكة المناشف المسخنة. ليست هناك حاجة إلى حسابات ، ما عليك سوى استخدام الجدول الذي أعده متخصصون.

اعتماد حجم سكة المنشفة الساخنة ومنطقة الحمام

بناءً على الأبعاد الشاملة والشكل الذي اخترعته الشركة المصنعة ، تم تطوير رسم للتصميم المستقبلي. يحدد الرسم:

• ما هو قطر الأنبوب المطلوب ؛
• الطول الكلي للأنابيب
• عدد التركيبات للتركيب والتوصيل.

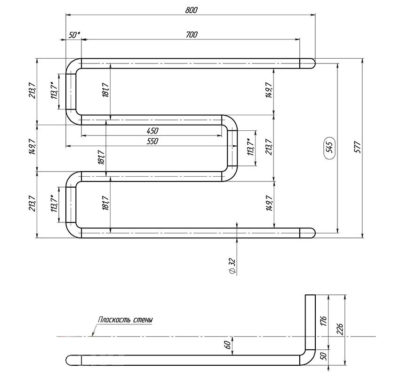

مشروع سكة ​​فوط

مواد للتصنيع

يمكن عمل أنابيب لسكة تعليق منشفة ساخنة:

• الفولاذ المقاوم للصدأ
• من النحاس
• من النحاس
• مصنوع من الفولاذ الأسود ومطلي بالنيكل.

أنسب المواد ، وفقًا للخبراء ، هي الأنابيب المصنوعة من النحاس أو الفولاذ المقاوم للصدأ ، لأنها متينة ولا تتطلب معالجة إضافية.

لذلك ، لتصنيع سكة ​​مناشف ساخنة كما هو موضح في الرسم ، سوف تحتاج إلى:

يضخ. أنسب حجم للأنبوب هو 32 * 2 مم ، ويبلغ طوله 3 أمتار تقريبًا ؛

أنبوب فولاذي مقاوم للصدأ لصنع منشفة تدفئة

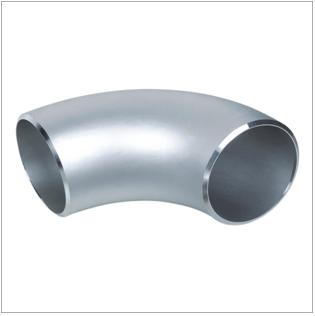

الانحناءات الزاوية من نفس الحجم بمقدار 6 قطع (مثبتة على ثنيات الأنابيب) ؛

عنصر لتجميع سكة ​​منشفة ساخنة

تركيب "أمريكي" لتوصيل الجهاز بأنابيب الماء (تسخين) - 2 قطعة. ينصح بتركيبات ملولبة. إذا كنت بحاجة إلى استبدال أنابيب سكة المنشفة المسخنة ، فيمكن تنفيذ الإجراء في أسرع وقت ممكن وبدون تكاليف نقدية إضافية ؛

تركيب لتوصيل الجهاز ونظام السباكة

عناصر لتثبيت الجهاز على الحائط - قطعتان.

عناصر لتثبيت سكة المنشفة الساخنة على الحائط

من الأدوات التي تحتاجها للتحضير:

• آلة لحام بمجموعة من الأقطاب الكهربائية ؛
• طاحونة؛
• طاحونة؛
• شريط قياس وعلامة.

تصنيع الجهاز

يتم صنع سكة ​​مناشف ساخنة بيديك وفقًا للمخطط التالي:

1. على الأنبوب ، يتم تمييز الأجزاء الأفقية للجهاز ، وفقًا للأبعاد الموضحة في الرسم ؛
2. يتم قطع العناصر. عند القيام بالعمل ، يوصى باستخدام معدات واقية للعينين واليدين ؛

تجهيز الانابيب بالطول المطلوب

1. المناطق المحضرة من الجانب المقطوع مطحونة ومصقولة بمعدات خاصة ؛

تجهيز مواسير اللحام

1. الانحناءات ملحومة على حواف الأنابيب ؛
2. يتم لحام جميع العناصر المعدة في نظام واحد ؛

توصيل الأجزاء بجهاز منتهي باللحام

1. اللحامات مصقولة إلى حد الكمال ؛

القضاء على عواقب اللحام

1. يتم تثبيت تركيبات التوصيل والسحابات.

يجب إغلاق الوصلة الملولبة للتركيبات بشريط FUM أو خيط من الكتان.

أنواع الأجهزة

حاليًا ، يتم إنتاج قضبان المناشف الساخنة في الأنواع التالية:

ماء. يدور الماء الساخن عبر أنابيب الجهاز ، التي يتم الحصول عليها من نظام التدفئة أو إمدادات المياه. إذا تم توصيل سكة المنشفة المسخنة بالماء بنظام التدفئة في المنزل ، فلن تعمل إلا خلال موسم التدفئة. إذا تم توصيل سكة المنشفة المسخنة بأنبوب الماء الساخن ، فسوف يسخن الجهاز عندما يقوم المستخدم بتشغيل الماء ؛

جهاز تسخين الماء الساخن

الكهرباء. قد يوجد داخل الأنبوب سلك كهربائي يقوم بتسخين الجهاز أو سائل يتم تسخينه بواسطة تشغيل عنصر التسخين. تتميز قضبان المناشف الكهربائية بتسخينها لحقيقة أنها يمكن أن تعمل على مدار السنة بناءً على طلب المستخدم. ومع ذلك ، فإنها تزيد بشكل كبير من تكلفة الكهرباء ؛

الجهاز الذي يعمل عند توصيله بالكهرباء

مجموع. يمكن أن تعمل الأجهزة من نظام التدفئة في الموسم المقابل ومن المدفأة الكهربائية (في أوقات أخرى). تعد قضبان المناشف المجمعة هي الأكثر شيوعًا.

جهاز يمكنه العمل من التدفئة ومن الكهرباء

يمكن أيضًا أن تكون أنواع مختلفة من تدفئة المناشف ذات أشكال وأحجام مختلفة ، اعتمادًا على المساحة الخالية للحمام.

تركيب سكة منشفة ساخنة

يتم تركيب الجهاز على عدة مراحل:

• يجري إعداد توزيع المياه لسكة مناشف ساخنة ؛
• الجهاز مثبت.

تحضير الأنابيب

قبل تثبيت الجهاز في المكان المحدد ، من الضروري توفير أنابيب لتزويد سكة المنشفة الساخنة بالماء. كما ذكرنا سابقًا ، يمكن إحضار الماء:

• من نظام تدفئة الشقة ؛
• من نظام الماء الساخن.

حتى لا تفسد أنابيب الإمداد الجزء الداخلي من الحمام ، يمكن إزالتها. كيف تخفي الأنابيب من سكة المنشفة الساخنة؟ هناك طريقتان:

1. وضع الأنابيب في الحائط ، في مكان مخصص لها ، تم تشكيله عن طريق المطاردة ؛

مد الأنابيب داخل الجدار

1. أغلق الأنابيب ببناء دريوال. للقيام بذلك ، من الضروري بناء إطار خاص من التشكيلات المعدنية ، والذي سيكون بمثابة الأساس لصندوق المستقبل.

صندوق خاص لإخفاء الأنابيب

سواء أثناء البوابة أو عند ترتيب الصندوق ، يتم تنفيذ الزخرفة النهائية للغرفة بالمواد المختارة.

تركيب سكة مناشف ساخنة

قم بتركيب وتوصيل مجفف المنشفة كما يلي:

1. يتم تطبيق علامات السحابات على المكان المحدد ؛

مرحلة التثبيت الأولي

1. يتم حفر ثقوب للقطر المطلوب. إذا تم إجراء الحفر على بلاط السيراميك ، فمن الضروري تنفيذ الإجراء باستخدام مثقاب برأس رمح ؛
2. يتم ترتيب اتصال سكة المنشفة الساخنة بالأنبوب. عند تثبيت التركيبات الملولبة ، لا ينبغي لأحد أن ينسى الختم ، والذي يمكن القيام به بخيط من الكتان أو شريط FUM ؛

توصيل الجهاز بالأنابيب

1. الجهاز مثبت بمسامير مثبتة على السحابات.

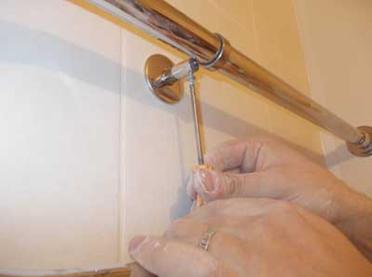

تثبيت الجهاز بالحائط

1. تم فحص الجهاز للوظائف. للقيام بذلك ، املأ سكة المنشفة الساخنة بالماء وتحقق من شد الخيوط واللحام.

تم وصف عملية تركيب سكة مناشف ساخنة بالتفصيل في الفيديو.

بوجود مجموعة من الأدوات اللازمة ومهارات لحام معينة ، يمكنك صنع سكة ​​مناشف ساخنة بنفسك. هذا يساهم في تطوير تصميم فريد للجهاز ويوفر المال.
