افعل ذلك بنفسك رسومات الفرن السويدي والطلب

افعل ذلك بنفسك طلب موقد Kuznetsov الرسومات ووصفًا لوضع الفرن

في. كوزنتسوف يقوم بتصميم وتصنيع وتحسين الأفران منذ عام 1962. خلال هذا الوقت ، تم اختراع أكثر من 150 تصميمًا مختلفًا ، سعى كل منها للحصول على مؤشر كفاءة مطلقة - كفاءة 95 ٪. سنخبرك في هذه المقالة بكيفية صنع فرن Kuznetsov بيديك.

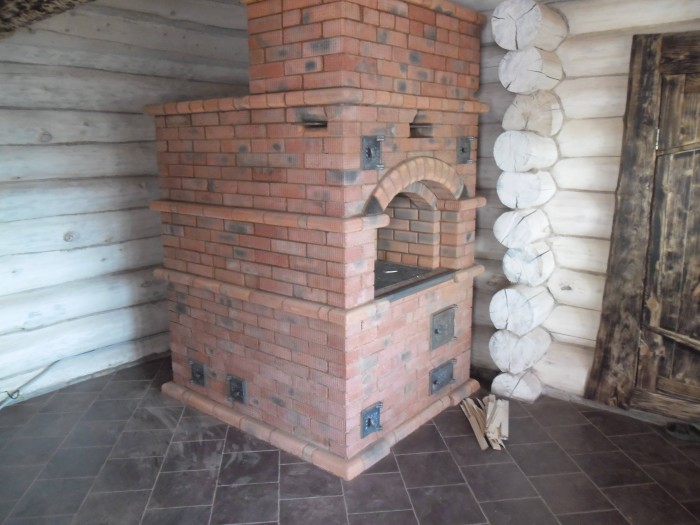

الصورة 1 فرن كوزنتسوف

السمة الرئيسية للتطوير هي نظام فصل الغازات إلى تدفقات باردة وساخنة. نظرًا للهيكل الفريد للفرن على شكل جرس ، يتم الاحتفاظ بالهواء الساخن بالداخل ، ويتم تفريغ الهواء البارد من خلال قناة منفصلة إلى المدخنة. بالنظر إلى أنه يتم الحفاظ على درجة حرارة احتراق أعلى في غطاء المحرك ، ويتم توزيع الحرارة بالتساوي في جميع أنحاء الجسم ، تصل الكفاءة إلى ذروتها. للمقارنة ، كفاءة الأفران التقليدية 30-35٪ ، غلايات الوقود الصلب - 80٪ ، الانحلال الحراري - 85٪.

تفسر الإنتاجية المنخفضة لمعظم وحدات الوقود الصلب من خلال حقيقة أن الهواء الدافئ يهرب مع نواتج الاحتراق إلى الأنبوب. بالإضافة إلى حقيقة أن الحجم المتبقي لا يكفي دائمًا للتدفئة الكاملة ، فإن غازات المداخن المتسربة بسرعة تقلل من العتبة الحرارية. في بعض التصميمات ، يحاولون حل هذه المشكلة عن طريق زيادة (إطالة) المدخنة ، ولكن هناك خطر تقليل المسودة ، ونتيجة لذلك ، تقليل الكفاءة. أصبح إنشاء مثل هذه الوحدة ، التي من شأنها توفير جر كامل وزيادة نقل الحرارة ، الهدف الرئيسي للمصمم كوزنتسوف.

فيديو 1 بناء فرن تسخين حسب نظام كوزنتسوف

العمل التحضيري

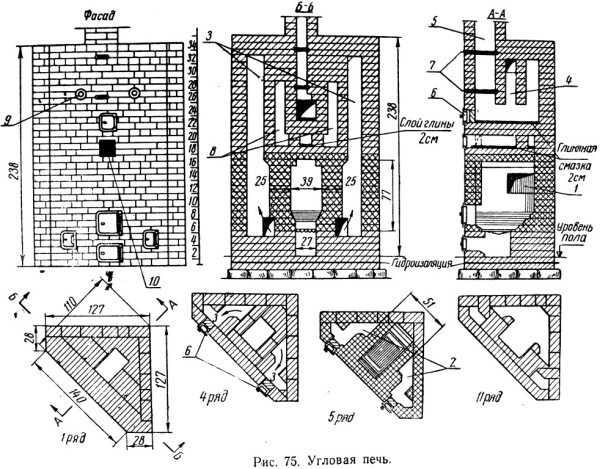

لتجميع مدفأة زاوية من الطوب ، تحتاج إلى عمل رسم مفصل واختيار أفضل مكان للتثبيت ، ثم حساب جميع مواد البناء والتجهيزات والسحابات. لتجميع وبناء هيكل الزاوية ، نحتاج إلى:

• العلامة التجارية للطوب الأحمر M-100 (حوالي 750 قطعة ، يتم حساب مادة تجميع المدخنة بشكل منفصل) ؛
• طوب شاموت 50 قطعة ؛
• شريط من الصلب بقياس 600 × 300 × 3 مليمترات ؛
• زاوية فولاذية قياس 100 × 100 ملم ، L = 750 ملم ؛
• لوحان من الصلب بقياس 300 × 300 × 3 و 530 × 400 و 3 مليمترات ؛
• الرمل والطين (0.5 و 0.8 متر مكعب ، باستثناء المدخنة) ؛
• منفاخ وصندوق نار (140 × 250 و 210 × 250 ملم) ؛
• بابان للتنظيف بأبعاد 140 × 130 ملم ؛
• شعلة واحدة وفرن (410 × 410 و 300 × 280 × 510) ؛
• الموقد وصمام الموقد (130 × 250 و 250 × 250 ملم).

بناء الأساس

نظرًا لأن مدفأة الزاوية المصنوعة من الطوب لها كتلة كبيرة إلى حد ما ، فمن الضروري لتركيبها تجميع أساس منفصل. في هذه المرحلة ، نوصي باستخدام الإرشادات والنصائح التالية خطوة بخطوة:

1. الأساس الأكثر موثوقية هو الأساس المقوى المتآلف. يجب أن يكون طول الأساس 8-13 سم أطول من الموقد على كلا الجانبين ؛
2. في المرحلة الأولى ، يتم وضع العلامات ، وبعد ذلك يتم حفر حفرة بالحجم المناسب ؛
3. بالنسبة للمنزل الصغير ، يمكن أن يصل عمق الحفرة إلى حوالي 50 سم (شريط) ؛

1. يُسكب الرمل في الطبقة الأولى ، وتكون طبقته من 8 إلى 12 سم ، وبعد ذلك يُسكب الماء في الأعلى ، ويتم ضغط الطبقة جيدًا ؛
2. التالي هو القوالب. لهذا الغرض ، يتم استخدام الألواح التي يتراوح سمكها بين 20 و 25 ملم. بدلا من ذلك ، يمكنك استخدام الخشب الرقائقي. يمكن أن تكون القوالب محكمة الغلق أو قابلة للإزالة ؛
3. علاوة على ذلك ، يتم وضع شبكة شعرية يبلغ حجمها خمسة عشر × خمسة عشر سنتيمترا مع تعزيز من القضبان. القضبان متصلة بالأسلاك ، في تلك الأماكن التي تتقاطع فيها مع بعضها البعض ؛
4. إذا كان ارتفاع الأساس أكثر من 18 سم ، يتم وضع التعزيز مرتين - في الجزأين العلوي والسفلي ؛
5. بعد ذلك ، يتم تحضير ملاط ​​من الأسمنت. بنسبة 1: 2: 2 (الأسمنت إلى الحجر المسحوق ورمل النهر). يضاف الماء بحيث يكون الاتساق متوسط ​​الكثافة ؛
6. يُسكب الخليط الخرساني في القوالب دفعة واحدة (تمامًا) في طبقة كبيرة ؛
7. يجب أن يكون الأساس نفسه أقل من مستوى الأرضية بمتوسط ​​9-18 سم.

فرن صغير بأبعاد 2x3 طوب 510x760 ملم

أفكار منزلية> مشاريع موقد وموقد ومشاوي

مشروع فرن تسخين صغير الحجم 2x3 ، بسيط جدا في التصميم. حجمها 2 × 3 طوب (510 × 760 مم) في القاعدة. على الرغم من البساطة الواضحة في التصميم ، إلا أنه يتمتع بخصائص تقنية جيدة جدًا. مع حجمه الصغير بشكل عام ، يسمح الفرن بذلك تدفئة الغرفة تصل إلى 25 م 2. تصميم الفرن مناسب جدًا لوضعه في الحائط بين غرفتين. في الوقت نفسه ، يمكنها بسهولة التعامل مع المساحة الإجمالية لهذه المباني التي تصل إلى 35 مترًا مربعًا. الخصائص المذكورة أعلاه صالحة لحريق الفرن لمرة واحدة في فترة الربيع والخريف ، عندما يكون متوسط ​​درجة حرارة الهواء اليومية موجبًا. مع فترات البرودة الشديدة ، وكذلك في فصل الشتاء ، من الضروري إنتاج صندوقي نيران يوميًا. وهناك ميزة أخرى للموقد وهي أنه يمكن استخدام أي نوع من الوقود ، من الحطب العادي إلى الفحم والأنثراسيت. إذا تم استخدام الحطب العادي كوقود ، فيمكن استخدام الطوب العادي فقط لبناء الموقد. ومع ذلك ، يجب أن تكون جودة الطوب التي سيتم من خلالها وضع صندوق احتراق الفرن وخزانة الفرن عالية. الفرن بسيط التصميم للغاية. لا يحتوي الفرن على نظام تقليدي لقنوات التدفئة. يتم تنفيذ دور القنوات بواسطة غطاء حراري.

قائمة

×

• المشاريع: مواقد ، مواقد ، مشاوي ، باربكيو

• فرن من الطوب للاستحمام

• موقد ساونا بسيط

• موقد كامينكا مع غلاية ماء

• افعل ذلك بنفسك الشواء في شرفة المراقبة

• مجمع الشواء للمنزل الصيفي الجزء 1

• مجمع الشواء للمنزل الصيفي الجزء 2

• مجمع الشواء للمنزل الصيفي الجزء 3

• نصنع حفلة شواء بموقد

• كيفية حساب فقدان حرارة الغرفة

• كيفية حساب ناتج الحرارة للفرن

• مخططات المدخنة

• مدفأة صغيرة لمنزل ريفي

• الموقد الزاوية "أنوشكا"

• فرن جرس مزدوج

• فرن جرس مزدوج مع فرن

• فرن تسخين وطهي 2.5 × 6 طوب

• فرن تسخين وطبخ 1020 × 770

• فرن تسخين وطبخ لـ 65 70 م 2

• فرن مع غلاية تسخين المياه

• فرن مع حجرة تجفيف

• موقد تسخين وطبخ "سويدى"

• فرن "سويدى" على 2 دور

• موقد "سويدي" مع مقعد طهي

• فرن "سويدي" بثلاثة أوضاع لاطلاق النار

• موقد "سويدي" بمدفأة

• خيارات فرن الطفل 1 و 2

• خيار فرن الطفل 3

• موقد تسخين صغير الحجم 2x3

• موقد تسخين مقاس 1880x640 ”Ya.G. بورفيريف "

• موقد تسخين 51x89 سم "V. بيكوف "

• موقد تسخين 51 × 140 سم ”ب. بيكوف "

• فرن السعة الحرارية

• موقد مدمج مع موقد

• فرن صغير مع موقد

• موقد بمدفأة "E. دكتوروفا "

• موقد الفرن للعطاء

• موقد منزلي الصنع طويل الحرق

مثل مشروع الفرن?يمكنك شراء رسوماته بتنسيق Word و PDF فقط 75 روبل!أو الكل 35 مشاريع المواقد ، والمواقد ، والشوايات ، والشواء ، والرسومات + التخطيط المنتظم فقط 490 روبل!

قم بشراء مجموعة كاملة - 490 روبل (انقر - شراء ، ثم ضع طلبًا)

قم بشراء هذا المشروع مقابل 75 روبل (انقر - شراء ، ثم ضع طلبًا)

هل لديك اسئلة؟ اسألهم بجرأة ، وسوف نحل!

ميزات تصميم المواقد الزاوية من الطوب

تتميز مداخن الزاوية المصنوعة من الطوب ، بالإضافة إلى المواقد المعدنية ، بعدد من ميزات ومزايا التصميم الخاصة بها:

• تتطلب مواقد ركن الطوب الكثير من الوقت لبناء الأساس ، واختيار ترتيب مناسب ومرتّب بشكل احترافي ؛
• قد يختلف التجميع والبناء أيضًا ؛
• لتجميع كل عنصر هيكلي ، من الضروري استخدام نوع معين من الطوب ؛
• تتميز الوحدة النهائية بقدرتها الحرارية العالية ولا تقل عن نقل الحرارة الجيد ؛
• يبرد الموقد لفترة طويلة ويستمر في إطلاق الحرارة حتى بعد نهاية الفرن ؛
• يمكن أن يكون لمواقد الزاوية المصنوعة من الطوب شكل وحجم مختلفين ، وبالتالي يتم تبطينها بأي مواد مقاومة للحرارة ، والطلاء (البلاط ، والبلاط الخزفي ، والحجر الاصطناعي والطبيعي ، والجص الزخرفي) ؛
• يتميز الطلاء بالود البيئي والمتانة. مثل هذه التركيبات ليست عرضة للإرهاق والتآكل والتشوه ؛
• يتم تحديد قوة الفرن بشكل فردي وتعتمد على حجم ومساحة المنزل وعدد طوابقه ؛
• يتميز الموقد المصنوع من الطوب في الزاوية ، على الرغم من درجات الحرارة العالية للتدفئة داخل صندوق الاحتراق ، بسلامته ، حيث تظل أسطحه الخارجية دافئة ومن المستحيل حرقها عليها.

تصنيف المواقد المعدنية المشتراة

يتميز موقد الزاوية المصنوع من الطوب بتجميع وتركيب معقد إلى حد ما ، والأبسط هو المواقد المعدنية الجاهزة المشتراة. في هذا الجدول ، يمكنك معرفة المزيد عن النماذج الأكثر تكلفة والأكثر شيوعًا اليوم:

	الأوصاف والمواصفات

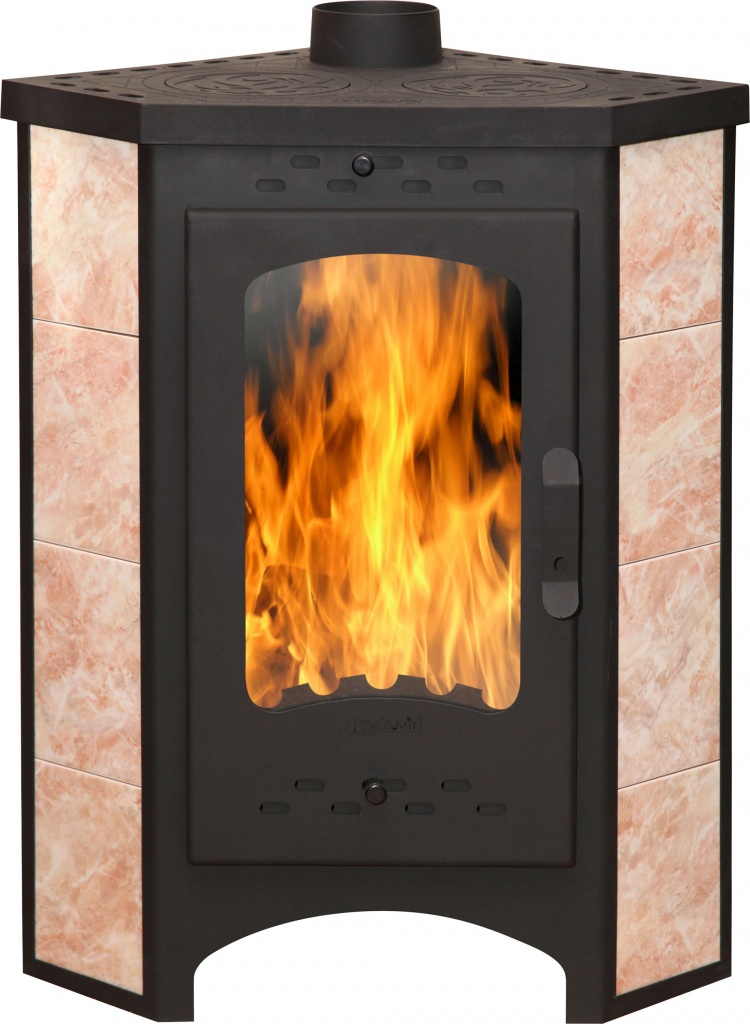

ركن بافاريا	من الممكن تمامًا تثبيت مثل هذا الموقد بيديك. جسم الموقد مصنوع من الفولاذ بسمك ستة ملليمترات. الجزء الداخلي من التثبيت مبطن بطوب النار. الجدران الجانبية مصنوعة من السيراميك ، وتبلغ قوة وحدة التسخين 6 كيلووات ، مما يسمح لك بتدفئة منزل بمساحة إجمالية تصل إلى 50 مترًا مربعًا.
	يعتمد النموذج على زجاج بانورامي صغير مقاوم للحرارة. التصميم نفسه مجهز بموقد صغير للطهي على شعلتين. تسمح قوة تبلغ تسعة كيلووات بتدفئة منزل يبلغ حجمه حوالي 170 مترًا مكعبًا. جوانب النموذج مبطنة أيضًا بألواح خزفية مقاومة للحرارة ، مما يزيد بشكل كبير من الكفاءة ونقل الحرارة للموقد.
	تشير تعليمات هذا النموذج إلى إمكانية الاستخدام البسيط. تبلغ قوة صندوق الاحتراق هذا 6 كيلووات ، مما يسمح لك بتسخين مساحة بالتساوي بمساحة إجمالية تصل إلى 50 مربعًا. بالإضافة إلى ذلك ، الموقد مغطى بطلاء مقاوم للحرارة ، والذي يطيل بشكل كبير من عمر الخدمة ويمنع الصدأ والتآكل من التشكيل.

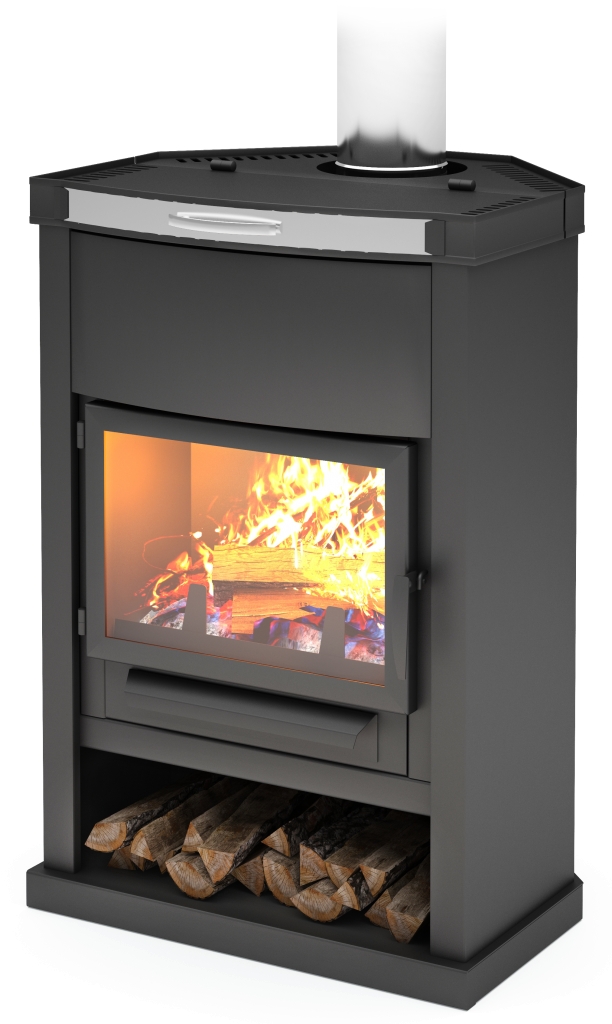

تبلودار	من أقوى غرف الاحتراق 12 كيلو وات. وحدة التدفئة هذه مناسبة للمباني التي تصل مساحتها إلى 70-80 مترًا مربعًا. يستخدم الزجاج والسيراميك المقاوم للصهر لتزيين الباب. الجسم الرئيسي للهيكل مصنوع من الفولاذ المقاوم للصدأ.

لمعرفة المزيد عن النماذج المعروضة في الجدول ، نوصي أيضًا بمشاهدة الفيديو في هذه المقالة.

اختيار الموقع ونوع الأساس للموقد

قبل البدء في وضع الفرن ، انتبه جيدًا لإيجاد مكان لوضعه. على سبيل المثال ، إذا تم وضع الوحدة في منتصف الغرفة ، فستكون قادرة على إطلاق المزيد من الحرارة ، والاحماء من جميع الجوانب وتسخين الهواء بالتساوي حولها

إذا قمت بوضع الموقد على الحائط (وهذا الخيار يستخدم في أغلب الأحيان) ، فإن الهواء البارد سوف "يمشي" باستمرار بالقرب من الأرض. لذلك ، في هذا الصدد ، تحتاج إلى اتخاذ القرار الخاص بك.

حدد مسبقًا موقع تركيب باب الفرن. يجب تثبيت هذا العنصر بحيث يمكنك في المستقبل تحميل الوقود في الموقد بشكل مريح وسريع قدر الإمكان دون نشر القمامة من الحطب أو الفحم في جميع أنحاء المنزل. عادةً ما يكون باب الفرن موجودًا على جانب المطبخ أو في غرفة قليلة الزيارة.

سيكون لموقد الطوب النهائي وزن مثير للإعجاب. لكي يقف الجهاز بأكبر قدر ممكن من الموثوقية ولأطول فترة ممكنة ، من الضروري إعداد أساس خرساني فردي له.

افعل ذلك بنفسك بناء فرن Kuznetsov

تسلسل الإجراءات على النحو التالي:

أولاً ، يدرسون مخطط الغرفة حيث تم التخطيط لتركيب المدفأة.في حالة عدم بناء المنزل ، من الضروري ضمان تدفئة موحدة لجميع الغرف. من غير المرغوب فيه بناء وحدة حرارية في مبنى مكتمل ، ولكن إذا لزم الأمر ، يمكنك ذلك

ولكن في الوقت نفسه ، يجب مراعاة موقع الهياكل والعوارض الداعمة عند ترتيب المدخنة.
ثم تحضير الأساس لجهاز التسخين. إنه مصنوع من الخرسانة ، بينما يجب أن يكون العرض أكبر بـ 10 سم من حجم الجهاز

يُنصح بتصميم الأساس للموقد في مرحلة التخطيط للمنزل.

من السهل بناء مثل هذا الفرن بيديك

يمكن تقسيم العملية برمتها إلى عدة مراحل:

• وضع الصف الأول ، على أساس المساواة والدقة التي ستعتمد عليها دقة البناء بأكمله ؛
• تركيب الصف الثاني مع مكانة لوعاء الرماد ؛
• وضع منطقة الفرن باستخدام مادة fireclay ؛
• إنشاء الأنابيب.

تصميمات أفران الزاوية رائعة لأي تصميم. نظرًا لحجمه الصغير نوعًا ما ، يمكن وضع هذا الموقد ليس فقط في غرفة المعيشة ، ولكن أيضًا في غرفة النوم الصغيرة. اعتمادًا على التصميم الداخلي ومعلمات الغرفة ، يمكنك اختيار نموذج متماثل أو غير متماثل. يسهل ترتيب الزاوية نظرة عامة على الفرن ، ويفعل ذلك عن طريق الزخرفة وإبراز أي جزء داخلي. سيكون هذا النوع من هيكل التدفئة خيارًا ممتازًا لمنزل خاص أو كوخ.

ما الملاط لاستخدامه في البناء

تؤثر جودة ملاط ​​البناء بشكل مباشر على موثوقية ومتانة الفرن النهائي. سيتم تنفيذ أعمال البناء باستخدام ملاط ​​من الطين الرملي.

لا يوجد شيء صعب في تحضير الحل. خذ الطين واملأه بالماء وانقعه. ينخل الخليط من خلال غربال ثم يقلب مع "حليب الطين". أخيرًا ، أضف بعض الماء للحصول على محلول لزج وبلاستيكي بدرجة كافية.

تذكر أن موثوقية وقوة الفرن تعتمد بشكل مباشر على الإعداد الصحيح لملاط البناء. افعل كل شيء بشكل صحيح - سوف يقوم الموقد بتدفئة منزلك بشكل فعال لسنوات عديدة. كسر التكنولوجيا أو قرر توفير الكثير على المواد - من غير المرجح أن تكون الوحدة الحرارية قادرة على الكشف عن كامل إمكاناتها والوقوف لفترة طويلة على الأقل.

أصناف من أفران الطوب

تتمثل إحدى المزايا الرئيسية لفرن الطوب في القصور الذاتي الحراري العالي ، والذي يسمح له بإطلاق الحرارة لفترة طويلة جدًا حتى بعد حريق قصير المدى لبضع ساعات فقط.

يعتمد اختيار نوع الموقد المناسب ، أولاً وقبل كل شيء ، على طريقة الإقامة ومنطقة المنزل. يعتبر فرن الطوب أكثر ملاءمة لمنزل خاص يعيشون فيه بشكل دائم.

وفقًا للغرض منها ، يتم تقسيمها عادةً إلى:

• تدفئة حصرية
• التدفئة والطبخ ، وهي مواقد روسية معروفة ، وما يسمى بالسويديين ، وما إلى ذلك ؛
• طبخ؛
• مواقد الزاوية ذات التركيز الضيق للحمامات والصوبات والمرائب وما إلى ذلك.

وفقًا لشكلها ، يتم تقسيمها إلى أفران مستطيلة الشكل ومربعة ودائرية وعلى شكل حرف T وزاوية من الطوب.

معلمة تصميم فنية مهمة أخرى هي نقل الحرارة. وفقًا لهذا المعيار ، يتم تقسيمها إلى جدران رقيقة وسميكة الجدران ومجتمعة. اعتمادًا على طريقة التشطيب الخارجي ، يمكن تقسيم الموقد إلى: لبنة "للوصل" ، وهي بنية مغطاة بالبلاط ، مربوطة ببلاط الموقد أو البلاط ، في غلاف معدني (هياكل موقد دائري). ليس المكان الأخير عند اختيار الموقد المناسب هو هيكل قنوات المدخنة ، والتي يمكن أن تكون ذات تدفق مباشر أو تيار معاكس ، أو قنوات أو مع تسخين سفلي ، مع قنوات أفقية أو عمودية ، إلخ.

رسومات الفرن الروسي لأفران الطوب

في السابق ، تم العثور على مثل هذه التصميمات في كل منزل ، لكنها الآن نادرة بالفعل. على الرغم من ذلك ، يمكن أن يتناسب الموقد الروسي بنجاح مع الجزء الداخلي للغرفة. أيضًا ، لا تعد أفران الطوب الروسية مجرد جهاز تدفئة - فهي تحتوي أيضًا على موقد.

لوضع الفرن ، ستكون المواد التالية مطلوبة:

للعمل ، ستحتاج إلى الأدوات التالية:

• مجرفة - لوضع الحل وتسويته ؛
• معول - مطرقة متعددة الوظائف بشفرة تقع بشكل عمودي على محور المقبض. في الطرف الآخر زجاج أمامي مربع.
• مستوى الفقاعة للبناء والهيدروليكي للصف الأول ؛
• القاعدة - تعمل على محاذاة الطوب لكل صف ؛
• خطوط راسيا - يجب ربط أحدها بشكل دائم بمحور المدخنة (تداخل) ، وبمساعدة الثانية ، يتم فحص عمودي الزوايا ؛
• فرشاة - ضرورية للحشو.
• الحبل - يتم سحبه فوق كل صف من البناء.

فيما يلي رسومات أفران الطوب لأي نوع من المنازل:

1. غرفة الطبخ. بالنسبة للبناء ، يتم استخدام لبنة زاوية 3/4 أرضية مع أقفال.
2. تحت. يوجد منحدر من الخلف ، لغرضه يتم تغطية المساحة بالرمال ، والتي تم وضع الطوب عليها.
3. تغطي القاع. الهيكل مغطى بالطوب على طول القضبان أو الزوايا أو فراغات الألواح.
4. قبو مع قفل. في بعض الحالات ، يتم استخدام قفل مركزي ، وفي حالات أخرى ، يتم استخدام آخر طوبتين متماثلتين.
5. صفوف القبو السفلي. يتم وضع فرن من الطوب بالطريقة المعتادة ، في المستقبل ، يتم تثبيت قالب قبو تم تجميعه من اللوح أو الينابيع المقطوعة من الخشب فوقه.
6. آبار. وهي عبارة عن صفوف مقيدة تترك فيها حفرة تؤدي إلى الطهي السفلي.
7. أندرباي. يتم وضع الطوب على ملاط ​​الأساس ، ولا يُسمح بالحجارة المجوفة.
8. كود VK. للراحة ، يتم قطع الطوب على شكل إسفين.
9. تغطية القناة فوق السماور. إنه صلب ، يتم استخدام الأحجار الكاملة فقط.
10. يتم تقليل الثقوب فوق shestak. يتم قطع الطوب وفقًا للرسم.
11. محاذاة الجدار. في الوقت نفسه ، يتم تقليل الأنبوب الزائد ، يتم وضع قناة السماور.
12. تركيب السماور. الهيكل مغلق بغطاء منفصل.
13. عرض التثبيت. يتم وضع صفين لبناء الهيكل.
14. مدخنة. يجب ألا يقل ارتفاع الأنبوب من الأسفل إلى الأعلى عن 5 أمتار. تشكل الصفوف العلوية حاجبًا يمنع هطول الأمطار من دخول المدخنة.

بفضل هذا الموقد ، يتم توفير تدفئة عالية الجودة للمنزل.

تقنية التصميم السويدية

يجب تثبيت موقد من الطوب للمنزل بشكل صارم على أساس مانع لتسرب المياه. يزن فرن Buslaev أكثر من 750 كجم ، لذلك من المستحيل تجميعه مباشرة على الأرضية الخرسانية: بمرور الوقت ، يتشوه السطح ، مما قد يؤدي إلى حدوث أعطال في الفرن وحتى نشوب حريق. لذلك ، يجب تغطية الأساس الخرساني بمادة مانعة لتسرب المياه.

توفر مشاريع أفران الطوب تغلغل المياه الجوفية في الطبقات السفلية من الأساس ، وهذا هو السبب في أن الطوب سيبدأ في الترطيب والانهيار بمرور الوقت. لذلك ، من الأفضل حماية الهيكل باستخدام لباد التسقيف أو لباد التسقيف. بالفعل مباشرة بعد أعمال العزل المائي ، يبدأ وضع العلامات والطلب.

السطر الاول

الصف الأول مصنوع من البناء الصلب ، والصف الخارجي مغطى بالطوب المصمت فقط.

من المهم للغاية التحكم في سلامتها وقوتها - يمكن أن تلعب هذه اللحظة دورًا حاسمًا في تشغيل الأفران. يمكنك أيضًا استخدام نصفين بالداخل - الشيء الرئيسي هو عدم وجود فجوات سميكة ، ويتم الحفاظ على الضيق

الصف الثاني

أعمال الطوب مماثلة ، ولكن هذه المرة تتطلب تركيب باب منفاخ ، والذي سيكون موجودًا تحت صندوق الاحتراق. صندوق الاحتراق هو المساحة الموجودة في الفرن حيث يتم الاحتراق.

الصف الثالث والرابع

تم وضع الصف الثالث على شكل نصف قرميد مع الاحتفاظ الإجباري بالفتحات لتركيب المنفاخ وقسم التنظيف (120 × 120 مم). الرابع يسير على نفس المبدأ.

ولكن منذ هذه اللحظة ، من الضروري البدء في تشكيل غرفة نفخ بحجم 200 × 300 مم. توجد عادة على يسار وخلف الفرن.

في هذا المستوى ، تحتاج إلى تركيب الشبكة.يتم تثبيته في فتحات خاصة مصنوعة من الطوب. يجب ترك فجوة في درجة الحرارة بمقدار 10 مم على طول محيط الشبكة وخفضها إلى الشبكة في حدود 20-30 درجة ميل. ثم يتم تركيب باب الفرن.

من السادس إلى التاسع من الصفوف

هنا يبدأ وضع الفرن. يتم تكديس الطوب على حافة فوق مساحة الموقد بالكامل. يتم تثبيت الألواح الفولاذية حول الفرن للحماية من الاحتراق. من الصف السابع إلى الصف التاسع ، يتم تشكيل زيادة في عرض القناة ، والتي يتم وضعها على الحائط الخلفي على اليمين. يوضع خليط من الطين فوق الفرن. تم تثبيت باب الفرن والفرن في الهيكل.

الصف العاشر

الموقد مُثبَّت والقناة تتسع مع تدوير الزوايا بشكل تدريجي. بمساعدة المستوى ، من الضروري التحقق من أن صفيحة الحديد الزهر تقع أفقيًا ، دون انحرافات.

تم وضع المسافة بين الموقد وجدار الموقد.

الصف الحادي عشر

يتم تشكيل جدارين من الطوب في الربع ، ويتم وضعها. هذا هو المكان الذي يتم فيه تنظيف باب غرفة الطهي وتركيبه. بمساعدة لوح صلب قوي ، يتم إنشاء عوارض لأقسام المداخن. يتم تشكيل القنوات 160x200 ملم منها.

الصف الثاني عشر

يتم إنشاء عوارض دعم لقبو من الطوب من شريط وزاوية فولاذية ، وبعد ذلك يتم إنشاء تهوية قسرية على شكل قناة مقاس 150 × 100 مم. يتم تشكيل مواقد الطوب هنا أيضًا.

يتم طحن الطوب في شكل مخروطي لتضييق مجرى التهوية ، ويجب تغطية الموقد الصغير بصفائح فولاذية.

الصف الثالث عشر

خارج المدخنة (في المقدمة) ، يتم التنظيف ، ويتم تثبيت الأقسام المفصلية. يتم تنفيذ البناء نفسه في نصف قرميد ، ويتم تركيب صمام وإفريز. في الوقت نفسه ، من الضروري الاحتفاظ بمسافات بادئة تبلغ 30 مم على كل جانب. فوق القنوات ، يتم وضع البناء أيضًا في شكل مخروط.

الصف الرابع عشر

تزداد المسافات البادئة بمقدار 30 مم أخرى ، وبعد ذلك يمكن مواصلة تشكيل الكورنيش. فوق الموقد الكبير ، من الضروري تثبيت زوايا معدنية وشريط يحجب الموقد الصغير.

بعد ذلك ، يتم عمل تداخل وتركيب الصمامات وتركيب قناة تهوية عند بوابة الفرن. يبقى فقط لتركيب المدخنة بالزغب.

أي لبنة أكثر ملاءمة للوضع

يجب أن يتوافق الطوب الخاص بالفرن مع عدد من المتطلبات والمعايير. لا تعتمد متانة الهيكل فحسب ، بل تعتمد سلامة وحياة أولئك الذين يعيشون في المنزل على الاختيار الصحيح للمواد. تقدم لنا الشركات المصنعة الحديثة الكثير من أنواع الطوب الخاص. السمات المميزة المشتركة لها هي مقاومة الحريق ومقاومة درجات الحرارة المرتفعة. يتم تقسيم الطوب الخاص بالبناء في الفرن بشكل مشروط إلى مجموعتين كبيرتين: طبقة من النار وكاملة الجسم. الأول يتمتع بمقاومة عالية للنار ، لذلك يتم استخدامه لوضع صناديق النار حيث يوجد مصدر الحريق. إنها مخصصة لتلك المواقد التي تستخدم الفحم أو الغاز كوقود - في عملية احتراقها ، تتشكل أعلى درجات الحرارة.

إذا كان الموقد مصممًا حصريًا للتدفئة بالخشب ، فإن استخدام هذه المواد ليس مهمًا للغاية.

يتم تصنيع الطوب المصمت من الطين ويتم حرقه باستخدام تقنية خاصة. إنها مقاومة للرطوبة والحرارة ، وكذلك مقاومة للحريق.

عند اختيار مواد البناء من المهم جدا شراء منتجات عالية الجودة وعدم نسيان المظهر الجمالي. باستخدام مواد مجعدة خاصة - لبنة الزاوية أو لبنة مستديرة - يمكن إعطاء موقد الموقد مظهرًا صلبًا وأنيقًا بدون زخرفة خارجية إضافية ، مما سيوفر بشكل كبير

مشاريع فرن Buslaev

التصميم يحتوي على غطاء مدمج. الفرن صغير. إنه مثالي لأي منزل خاص ، لأنه لا يسمح فقط بتدفئة المبنى ، ولكن أيضًا لطهي الطعام.على الرغم من حجمه الصغير ، فإن الموقد يسخن الغرف الفسيحة جيدًا ، لذلك هناك مشاريع جاهزة للمنازل مع موقد.

ستساعدك المخططات الخاصة لوضع أفران الطوب على إنجاز المهمة دون حسابات معقدة.

للتثبيت ، ستحتاج إلى المواد التالية:

• أبواب - صناديق النار (0.2 × 0.25 متر) ، VK (0.39 × 0.5 متر) ، منفاخ (0.14 × 0.14 متر) ؛
• حراري - 43 قطعة ؛
• طوب صلب - 382 قطعة ؛
• خزانة فرن 28x33x50 سم ؛
• موقد من الحديد الزهر 0.7x0.4 متر مع شعلات (حلقات قابلة للإزالة بأقطار مختلفة) ؛
• الصمامات - عادم البخار (12 × 13 سم) والدخان (12 × 25 سم) ؛
• صر - صر 30x20 سم ؛
• زاوية - ثلاث فراغات من منتجات مدرفلة متساوية الأرفف بطول متر واحد وحجم 45 × 45 ملم ؛
• فولاذ - قطعة 0.3x0.28 متر ؛
• شريط - 4 قطع متر (4 ملليمترات) ، 0.25 متر (2 ملليمتر) ، 0.35 متر (3 ملليمترات) ؛
• موقد من الحديد الزهر - 0.4 × 0.25 متر ؛ 40x15 سم.

مشاريع أفران الطوب من هذا النوع هي كما يلي:

1. صف كامل.
2. فجر الباب.
3. فتح نافذة للتنظيف.
4. تم وضع الجزء السفلي من الفرن من مقاومة للحرارة ، وثلاثة جوانب مبطنة بالحديد.
5. تركيب باب الفرن ، صر ، تحت الفرن - حراري ، غطاء التنظيف ، باب المنفاخ.
6. تركيب DS.
7. وضع صهر على الحافة حول LH.
8. التمديد حسب المخطط.
9. يتم تنفيذ الطلاء العلوي للفرن بالطين (1 سم) ، وتداخل DT ، وتوصيل موقد مع شعلات.
10. تركيب دوران الدخان مع تنظيف النوافذ ، لا يتم وضع اللوحة. في المستقبل ، يتم وضع الطوب على الحافة.
11. التنظيف مغطى ، يتم إنشاء القنوات ، يتم وضع شرائط 25 سم.
12. تم الانتهاء من عمليات التنظيف ، تم تضمين سلك التثبيت.
13. تم تثبيت الغطاء.
14. تركيب سقف VK ، بينما تبقى الأغطية.
15. تم وضع المواقد وفقًا للمخطط.
16. ينتهي الموقد الصغير بصاج من الحديد ، ويتم وضعه حسب ترتيب فرن الطوب.
17. يتم وضع فتحة تنظيف لموقد كبير ، ويتم تجعيد حواف الجدران الجانبية للقنوات.
18. نتوء البناء.
19. تتكرر النتوءات ويتم تثبيت الزاوية.
20. تتداخل مدخنة BP بشكل مشابه للصف التاسع عشر.
21. يتكون العنق من ثلاثة صفوف ، ويتم تقليل حجم المدخنة إلى مقطع 26 × 13 سم للصمام العلوي.
22. يتم إنشاء مدخنة ذات أخاديد في هذا الصفوف اللاحقة.

تزداد أبعاد الهيكل عند استخدام الطوب المواجه للكلنكر ، لذلك لا ينصح باستخدامها بدلاً من المواد الصلبة. عند الانتهاء من البلاط ، يتم ضمان المتانة (تستمر المادة لعقود) ، بالإضافة إلى ذلك ، يمكن تفكيكها لمواجهة هياكل التدفئة الأخرى.

تكنولوجيا البناء

تم وضع فرن الطوب الروسي حصريًا على أساس متين. في هذه الحالة ، هناك ثلاثة خيارات: الطوب والخرسانة المسلحة المتجانسة والأنقاض. يجب تغطية الأساس بمواد تسقيف للحماية من تأثير المياه الجوفية والرطوبة الأخرى.

إدارة

كما ذكرنا سابقًا ، فإن فرن التسخين مبني من الطوب الحراري. للحصول على مفاصل مثالية من الطوب ، يمكنك قطع كل كتلة بثلاثة أرباع وتثبيتها في زوايا البناء - وهذا سيضمن الضمادة الصحيحة. في الصفين الثاني والثالث ، يجري تشييد الجدران. تم وضع المستوى الرابع فقط بالطوب المصمت ، وفي القاعدة يجب طحن الزوايا لعمل دعامات مقوسة.

لمنزل كبير يمكنك عمل قوس عريض. يتم تجميع هيكل القرميد بالكامل على شكل خشبي. للقيام بذلك ، بمساعدة 20 طوبة مشطوفة بزاوية ، تم بناء قبو الفرن. يجب أن يكون سمك الجدران الجانبية 1 لبنة ، الأمامي والخلفي - 2 قرميد. بعد ذلك ، يبدأ وضع القبو ، يتم تجميع الموقد ، مستوى النار. في زوايا القضبان إلى أجزاء 1/2 و 3/4. بين الجدران ، من الضروري ملء الرمال وتغطيتها بالبناء الصلب.

في الصف التالي ، يتم جمع الموقد وتحت الموقد. يُنصح بملء التجاويف بين الصلصال بالرمل الناعم. في الجزء الأيسر من الموقد ، يتم عمل استراحة للفحم.بعد ذلك ، يتم تركيب غرفة الطهي والموقد. بين الموقد والبوتقة ، يتم تثبيت قوس فولاذي مثقوب ، يتم إدخال سلك نحاسي فيه. بعد ذلك ، يتم غرقها في المحلول.

بعد ذلك ، يتم بناء جدران من الطوب ، مع تشكيل إلزامي لحجرة لتنظيف الرماد. يتم تثبيت نصف باب مقابل المنظر. المدخنة مبنية في صفوف متطابقة من ستة طوب. بعد البناء ، يجب أن يجف فرن الطوب ، وعندها فقط يتم التشطيب.

ملامح أوامر أفران الطوب

غالبًا ما تستخدم الأفران كديكور داخلي ، لذا فهي مبطنة بالكلنكر والبلاط والبلاط. يتم قياس الأقطار في الصف الأول بعناية ، ويتم تعليق خط راسيا في وسط المدخنة ، والذي يتم إزالته في الصفوف الأخيرة من الأنبوب. أيضًا ، يتم التحكم في الأقطار كل 4 صفوف ، وفي كل صف يتم سحب الحبل عند التمديد ، والذي يتم فحصه وفقًا للقاعدة. بدلاً من ملاط ​​الأسمنت والرمل ، يوصى باستخدام الطين ، بغض النظر عن نوع الفرن الذي يتم بناؤه. توفر مدافع الهاون الجافة الجاهزة بشكل كبير الوقت الذي يقضيه في تحضير الطين. حتى لا يجف التكوين بسرعة ، يجب ترطيب الطوب بالماء قبل وضعه.

ستكون تكاليف التشغيل أقل في حالة عدم وجود حواف مستطيلة داخل الهيكل. تحقيقا لهذه الغاية ، عند إنشاء تداخل (حافة) ، تتم تجربة الحجر بدون ملاط ​​، ويتم تحديد خط التداخل ، ويتم قطع المادة الزائدة بمطحنة. تتم مراقبة اللحامات الداخلية أثناء التمديد بانتظام ، ويتم إزالة الملاط الزائد من وقت لآخر. يتم تنظيف الأنبوب بعد الانتهاء من العمل.

يتم وضع أفران الطوب من عدة مواد:

• الكسوة الخارجية
• طوب البناء (الهيكل الرئيسي) ؛
• fireclay - مادة مقاومة للحرارة تحدد الأماكن المعرضة للحرارة الشديدة (الفرن ، تحت) ؛
• لبنة ذات حواف عالية الكثافة - تقع داخل الفرن.

لا يمكن خلط طوب الصلصال مع طوب النار ، والأفران ، والمواقد ، والقضبان والشبكات الشبكية ، وخزانات المياه ليست مدمجة في البناء - ويرجع ذلك إلى معاملات التمدد المختلفة أثناء التسخين. إذا كانت العناصر المعدنية مدمجة بشكل صارم في البناء ، فسوف ينهار الهيكل قريبًا.
