أنواع أنظمة التدفئة
تعتبر الطرق الحديثة لتوصيل مشعاع التدفئة من الفروق الدقيقة المهمة للغاية في مسائل توفير التدفئة المنزلية. في ممارسة البناء ، النوعان الأكثر شيوعًا من أنظمة التدفئة هما الأنبوب الأحادي والأنبوب الثنائي. يعتمد ذلك على نوع التدفئة الخاص بك في منزلك ، ويعتمد على النظام الذي سيتم دمج المبرد فيه.
بالمناسبة ، حتى لو لم تقم بتوصيل البطارية بنفسك ، ولكن بمساعدة محترفين من شركة متخصصة ، يجب أن تظل على دراية بنظام التدفئة الذي قمت بتثبيته. من أجل الوضوح ، ضع في اعتبارك كل نوع من هذه الأنواع بمزيد من التفصيل.
تسخين أنبوب واحد
يعمل هذا النوع على مبدأ توفير المياه للرادياتير الحديث ، وعادة ما يكون مدمجًا في شقة في مبنى شاهق ، أي في مبنى شاهق. يعتبر هذا الاتصال لبطارية التدفئة هو النوع الأكثر تكلفة والأبسط.
لكن هذا النظام له أيضًا عيوبه: مع الأخذ في الاعتبار أعمال التثبيت التي تبدو بسيطة ، فإن نظام الأنبوب الواحد لا يعني إمكانية التنظيم المستقل للحرارة المزودة. أي أن هذا النوع من التدفئة لا يوفر أي أجهزة إضافية يمكن أن تزود صاحب المنزل بهذه الخدمة. في ضوء ذلك ، يتم توفير نقل الحرارة في الشقة وفقًا لمستوى التصميم المحدد في البداية.
تسخين أنبوبين
يعتمد نشاط هذا النظام على تقدم المبرد الساخن عبر الأنبوب الأول ، بينما يتم سحب الأنبوب الثاني في الاتجاه المعاكس - يتم سحب السائل المبرد بالفعل. في هذا النوع من الإمداد الحراري ، تحدث طريقة موازية لتوصيل أجهزة التسخين.
السمة المميزة لنظام الأنبوبين هي التوحيد المنهجي لتسخين جميع مكوناته. بالإضافة إلى ذلك ، فإن صاحب هذا التسخين لديه الفرصة لتنظيم الحرارة في الشقة بشكل مستقل باستخدام صمام محدد مثبت بالقرب من المبرد نفسه.
نصيحة
انتبه إلى الوثيقة التي تنظم قواعد التوصيل الصحيح لمشعات التدفئة. اسمها: SNiP 3.05.01-85
طرق توصيل مشعات التدفئة
يتم تثبيت مشعات التدفئة على الحائط ، أو على الأرض أحيانًا. هناك عدة طرق لربطهم.
يتم تقسيم الطرق نفسها وفقًا لجانب توصيل الأنبوب (جانبي ، أسفل) ووفقًا لمخطط توصيل عدة مشعات في نفس الوقت (متوازي ، متسلسل ، متقاطع).
يتم اختيار خيار معين بناءً على عدة شروط:
ضع في اعتبارك طرق الاتصال بمزيد من التفصيل.
الجانبي
هذا الخيار هو الأبسط والأكثر شيوعًا ، نظرًا لأن معظم طرز الرادياتير بها منفذ جانبي للأنابيب بالضبط. هذه هي الطريقة التي تم تصميمها من قبل الشركة المصنعة.
يعتبر الاتصال الجانبي مناسبًا أيضًا لأنه يكون أكثر ملاءمة لفك الصواميل من الجانب أكثر من فك الصواميل من الأسفل أسفل علبة الأدوات.
بالإضافة إلى الوصلة السفلية ، توجد مشعات مثبتة على الحائط بوصلة علوية. عادة ما يكون الجانب العلوي مرئيًا بوضوح ، لذلك سيكون الاتصال مرئيًا ونادرًا ما يستخدم المصنعون هذا المخطط. من الناحية التكنولوجية ، لا يختلف الاتصال بها عن خيارات الموقع السفلي أو الجانبي.
أدنى

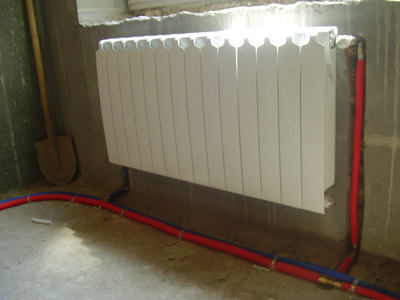

غالبًا ما يتم استخدام الأنابيب السفلية عندما تكون مخفية تحت الجص. يجب أن يؤخذ في الاعتبار أن الأنابيب التي تحتوي على سائل تبريد عند وضعها حتى في الجدران غير القابلة للاحتراق تتطلب عزلًا حراريًا جيدًا.
لا تشكل درجة حرارة سائل التبريد حتى 90 درجة مئوية أي خطر نشوب حريق. يتم إنشاء العزل الحراري بحيث يتم تسخين المبرد فقط ، وليس الجدار من الداخل.مع العزل الحراري المصمم بشكل صحيح ، لا تنخفض كفاءة نظام التدفئة.
موازي
المقاطع القوية متصلة بالتوازي. ميزة هذه الطريقة هي أن المشعات منفصلة جيدًا عن بعضها البعض.
يمكن استبدالها وإصلاحها وإيقاف تشغيلها ، ولا يتم إزعاج تشغيل شبكة التدفئة بالكامل. غالبًا ما يستخدم الخيار في المنازل الخاصة وأنظمة التدفئة المستقلة.
تسلسلي
يعد المخطط التسلسلي مفيدًا عند تثبيت مشعات منخفضة الطاقة وهناك عدد كبير منها في نظام تدفئة واحد مشترك.
في مخطط متسلسل ، يتم تحقيق أقصى قدر من التوفير في ربط خطوط الأنابيب. هذا هو السبب في أنه يمكن رؤيتها في كثير من الأحيان في الشبكات المركزية ، في حين أن الدائرة المتوازية ثنائية الأنابيب غير موجودة عمليًا هناك.
تعبر
عن طريق التقاطع يعني مخطط اتصال مشترك مع اتصال متوازي ومتسلسل.
الخيار مناسب عندما تحتاج إلى استخدام نماذج المشعات ذات السعات المختلفة. وفقًا للمخطط المتقاطع ، يتم تجميع العديد من أنظمة التدفئة المركزية.
كيف يتم اضافة الاقسام؟
بعد أن تحدد بشكل تجريبي أن سبب برودة درجة الحرارة في المنزل ليس انسداد المبرد على الإطلاق ، يجب أن تجد متجرًا بالقرب من منزلك (حتى لا تضطر إلى السفر إلى أراض بعيدة وبالتالي تضيع وقتك ) متجر يبيع معدات التدفئة. تحتاج إلى شراء نفس الأقسام التي تم تجهيز الرادياتير بها - الحديد الزهر أو الألمنيوم أو ثنائي المعدن.
لا ينبغي أن يحدث أنك اخترت الأقسام الخاطئة - بسبب هذا الخطأ ، لن تتمكن ببساطة من إضافتها ، أي سيتم التخلص من الأموال التي يتم إنفاقها ، لذا كن حذرًا. يتم تنفيذ إجراء تمديد القسم في نفس تسلسل الإجراءات لجميع أنواع مشعات التدفئة.
لأقسام الإرساء ، تحتاج إلى صامولة توصيل - حلمة
ننتقل مباشرة إلى زيادة عدد الأقسام. تتمثل الخطوة الأولى في فك مسامير Futorka باستخدام مفتاح المبرد من الجانب الذي تخطط لإضافة عنصر أو أكثر إليه. بعد أن تقوم بفك تجعيد Futorka ، يتم وضع الحلمة (الجوز المتصل) على منطقة الإرساء للأقسام. يجب مراعاة الميزة المهمة التالية: الخيوط الموجودة في الأطراف المختلفة للحلمة مختلفة ، ومن أجل تثبيت أقسام جديدة بشكل صحيح ، يجب أن تسترشد بالقواعد التالية:
- يجب توجيه الجزء الأيمن من الحلمة إلى الجانب الذي سيتم فيه الاتصال بالعنصر الجديد ؛
- وفقًا لذلك ، اليسار - نحو الأقسام الموجودة بالفعل من مشعاع التدفئة.
من أجل منع المزيد من تسرب البطارية ، يجب وضع حشيات متقاطعة على الحلمة (يمكن أن تكون مطاطية أو مصابة بجنون العظمة أو هلام)
في الوقت نفسه ، تحتاج إلى ارتدائها بعناية وحذر - سيكون هذا بمثابة ضمان أن الحشية ستكون في مكانها بشكل متساوٍ قدر الإمكان ، دون تشوهات غير مرغوب فيها. بعد ذلك ، تحتاج إلى تشديد الخيط
يجب أيضًا تنفيذ هذا الإجراء دون حركات مفاجئة ، بإيقاع مهل ، وبعناية. إذا كنت ترغب في بناء مبرد تدفئة نوعيًا ، فلا داعي لأي اندفاع.
مطلوب حشية متقاطعة لمنع التسرب
من غير المرغوب فيه للغاية إتلاف الخيط المعدني - ولهذا السبب ، قد لا تظهر أكثر المشاكل غير الضارة ، والتي سيتعين على حلها قضاء وقتك ومواردك المالية.
يجب إعادة المبرد المتضخم إلى الحامل وتجديد الوصلة بأنبوب التدفئة المركزية. للقيام بذلك ، تحتاج إلى تسليح نفسك بمفتاح بقطر وسحب مناسبين ، وهو أمر ضروري لتغليف خيوط الأنابيب عند شد المبرد.
ليس من الصعب إضافة أقسام إلى مشعاع التدفئة ، لذلك لا تحتاج إلى العمل في فريق من مثبتات التدفئة لمدة 10 سنوات. ولكن بدون اتباع نهج جاد ، فإن توافر الأدوات الأولية وإزالة هذه العملية من وقتك الشخصي أمر لا غنى عنه. ومع ذلك ، يمكنك أيضًا اللجوء إلى الخيار الثاني لحل مشكلة التدفئة غير الكافية للمباني - لتصبح عميلًا لشركة تقدم مثل هذه الخدمات ، سيقوم موظفوها بكل شيء بأنفسهم بسرعة وكفاءة.
نقوم بتوصيل المشعات بأنظمة دوران المياه المختلفة
المبرد في التدفئة ، والذي ، كقاعدة عامة ، هو ماء عادي ، يدور في النظام بطريقتين - قسري أو طبيعي.
يتم تشغيل المبرد بالقوة بفضل مضخة المياه التي تدفع الماء عبر الأنبوب. بالطبع ، جهاز الضخ هذا هو عنصر من عناصر دائرة التسخين العامة. يتم تركيب هذه الوحدة إما مباشرة بالقرب من معدات التدفئة - غلاية ، على سبيل المثال ، أو يتم تضمينها في البداية في عبوتها "الأصلية". سوف تتعلم كيفية اختيار المبرد لشقة في مقال منفصل.
1. نظام تسخين متسلسل أحادي الأنبوب مع دوران طبيعي 2. نظام تسخين متوازي ثنائي الأنابيب مع دوران طبيعي
نظام آخر ، له دوران طبيعي ، هو نظام فعال وفعال للغاية في الأماكن التي تكون فيها زيادة الطاقة أكثر شيوعًا. في المخطط المشار إليه لمثل هذا الدوران ، لا يوجد جهاز ضخ ، ولكن يوجد مكان لمرجل غير متطاير. تتم حركة السائل عبر النظام بسبب إزاحة المبرد المبرد بواسطة تيار ماء ساخن.
العوامل التي يجب مراعاتها عند تنفيذ توصيل المشعات:
- تفاصيل التدفئة الرئيسية ؛
- طوله وهلم جرا.
كيفية توصيل المشعات ببعضها البعض بشكل صحيح
كثير من مالكي المنازل غير راضين عن كفاءة التدفئة في شقتهم. هذه المشكلة حادة بشكل خاص أثناء الطقس البارد الشديد. في بعض الأحيان ترتبط التدفئة السيئة بمبرد تآكل. في هذه الحالة ، يتم استبدال هيكل التسخين بمعدات أكثر إنتاجية وقوة. اليوم ، مشعات السيراميك ، مشعات ثنائية المعدن والألومنيوم معروضة للبيع. لكن النماذج الأكثر موثوقية ودائمة لا تزال من الحديد الزهر. إذا كانت البطارية بحالة ممتازة فلا ينصح بتغييرها. في هذه الحالة ، يمكنك إضافة أقسام إلى المبرد. هذه المقالة مخصصة لكيفية تكوين بطارية تدفئة.
كيفية توصيل البطارية
بدون فهم كيفية توصيل المشعات ، دون معرفة مبدأ تشغيل نظام التدفئة ، لن يعمل المبرد بشكل صحيح.
العمل التحضيري
الخطوة الأولى هي القيام بالأعمال التحضيرية. وهذا يشمل إزالة المبرد. من الضروري إزالة الأقسام المزمع زيادتها.
يجب تنظيف البطارية وإزالة الصدأ والغبار والأوساخ.
يجب عليك فحص الفتحة الملولبة التي تربط الهيكل بالأنبوب. قد يكون هناك نمو هنا. يجب إزالتها بورق الصنفرة. خلاف ذلك ، لن يتم تثبيت حشية التقاطع بإحكام. وهذا يمكن أن يؤدي إلى حقيقة أن نظام التدفئة سوف يتسرب.
ارفاق الاقسام
بعد ذلك ، الأقسام متصلة. الأقسام المتصلة متصلة بإحكام بالبطارية. اصنع فوطة. باستخدام مفتاح المبرد ، قم بقياس المسافة إلى الحلمة. أدخل الحلمة في البطارية بالطول المحدد. وجع الأنبوب يدور مفتاح المبرد. ثم يتم لف الحلمة إلى قسمين متقابلين. قم بإجراء 3 دورات باستخدام مفتاح المبرد. يتم تنفيذ إجراءات مماثلة مع الجزء السفلي من البطارية.
بعد ذلك ، يتم أخذ حشيات البارونيت والمقابس الجانبية وتثبيتها في البطارية. في هذه الحالة ، يتم استخدام مفتاح ربط الأنبوب. الشيء الرئيسي هو تشديده بإحكام شديد لإنشاء تصميم موثوق ومحكم.القسم متصل بالرادياتير. ترتبط بقية الأقسام بنفس الطريقة.
تثبيت المبرد بالحائط
بعد توصيل جميع الأقسام الإضافية ، يتم تثبيت المبرد على الحائط. للقيام بذلك ، قم بتثبيت خطافات على مستوى البطارية. الهيكل معلق. جميع الوصلات مثبتة بالتركيبات. اصنع شدًا بمفتاح ربط. يتم التعامل مع جميع المفاصل مع مانع التسرب. في الآونة الأخيرة ، ظهرت أشرطة لاصقة خاصة للأنابيب للبيع.
عمل التحقق
يتم إدخال التصميم الناتج في الأنبوب في أحد طرفيه ، وفي البطارية من الطرف الآخر. يتم شد المفاصل بإحكام باستخدام مفتاح ربط. عند اكتمال التثبيت ، يتم تنفيذ العزل المائي.
بعد اكتمال تجميع المشعات ، يتم فحص النظام بحثًا عن أي عيوب. إذا كان كل شيء على ما يرام ، يتم إجراء اختبار لسائل التبريد. في المرة الأولى التي يبدأ فيها الماء تحت ضغط منخفض. يسمح لك ذلك باكتشاف مكان وجود اتصال رديء الجودة والتسريبات. عند اكتشاف التسربات ، يتم إيقاف تشغيل المياه ويبدأ العمل لإصلاح المشكلة. في المرة الثانية يتم تشغيل المبرد تحت الضغط العادي.
بعد أن أصبح من الممكن توصيل بطارية التدفئة ، من الضروري ترك المبرد يعمل لعدة ساعات. وبعد هذا الوقت ، تحقق من حالة الأنابيب والتجهيزات والبطاريات.
مخططات توصيل المبرد
يعتمد مدى سخونة المشعات على كيفية تزويد المبرد بها. هناك خيارات أكثر فاعلية وأقل.
مشعات مع وصلة القاع
تحتوي جميع مشعات التدفئة على نوعين من التوصيل - الجانب والسفلي. لا يمكن أن يكون هناك تناقضات مع الاتصال السفلي. لا يوجد سوى أنبوبان - مدخل ومخرج. وفقًا لذلك ، من ناحية ، يتم توفير المبرد للرادياتير ، ومن ناحية أخرى يتم تفريغه.

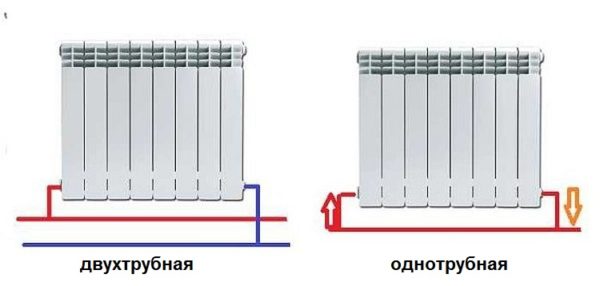

اتصال منخفض لمشعات التدفئة بأنظمة تسخين أحادية الأنبوب وأنبوبين
على وجه التحديد ، مكان توصيل التوريد ، وحيث تتم كتابة الإرجاع في إرشادات التثبيت ، والتي يجب أن تكون متاحة.
مشعات مع وصلة جانبية
من خلال الاتصال الجانبي ، هناك الكثير من الخيارات: هنا يمكن توصيل خطوط أنابيب الإمداد والعودة بأنبوبين ، على التوالي ، هناك أربعة خيارات.
الخيار رقم 1. اتصال قطري
يعتبر اتصال مشعات التسخين هذا هو الأكثر فاعلية ، ويتم استخدامه كمعيار ، وهذه هي الطريقة التي يختبر بها المصنعون سخاناتهم والبيانات الموجودة في جواز السفر للطاقة الحرارية - لمثل هذا الكحل. جميع أنواع التوصيلات الأخرى أقل كفاءة في تبديد الحرارة.
مخطط توصيل قطري لمشعات التدفئة بنظام ثنائي الأنابيب وأنبوب واحد
هذا لأنه عندما يتم توصيل البطاريات قطريًا ، يتم توفير المبرد الساخن إلى المدخل العلوي على جانب واحد ، ويمر عبر الرادياتير بالكامل ويخرج من الجانب الآخر السفلي.
الخيار رقم 2. من جانب واحد
كما يوحي الاسم ، ترتبط خطوط الأنابيب من جانب واحد - العرض من الأعلى ، والعودة - من الأسفل. يكون هذا الخيار مناسبًا عندما يمر الناهض إلى جانب المدفأة ، وهو ما يحدث غالبًا في الشقق ، لأن هذا النوع من الاتصال يسود عادةً. عندما يتم توفير المبرد من الأسفل ، يتم استخدام مثل هذا المخطط بشكل غير منتظم - ليس من المناسب جدًا ترتيب الأنابيب.
اتصال جانبي لأنظمة ثنائية الأنابيب وأنبوب واحد
مع اتصال المشعات هذا ، تكون كفاءة التسخين أقل قليلاً - بنسبة 2 ٪. لكن هذا يحدث فقط في حالة وجود أقسام قليلة في المشعات - لا تزيد عن 10. مع بطارية أطول ، لن يتم تسخين الحافة الأبعد جيدًا أو حتى تظل باردة. في مشعات اللوحة ، لحل المشكلة ، يتم تثبيت امتدادات التدفق - الأنابيب التي تجلب المبرد بعيدًا عن الوسط. يمكن تثبيت نفس الأجهزة في مشعات الألومنيوم أو ثنائية المعدن ، مع تحسين نقل الحرارة.
الخيار رقم 3. اتصال القاع أو السرج
من بين جميع الخيارات ، فإن اتصال السرج لمشعات التدفئة هو الأكثر فعالية. الخسائر تقارب 12-14٪. لكن هذا الخيار هو الأكثر غموضًا - فعادة ما يتم وضع الأنابيب على الأرض أو تحتها ، وهذه الطريقة هي الأفضل من الناحية الجمالية. وحتى لا تؤثر الخسائر على درجة الحرارة في الغرفة ، يمكنك أن تأخذ المبرد أقوى قليلاً مما هو مطلوب.
اتصال السرج لمشعات التدفئة
في الأنظمة ذات الدورة الدموية الطبيعية ، لا ينبغي إجراء هذا النوع من الاتصال ، ولكن إذا كانت هناك مضخة ، فإنها تعمل بشكل جيد. في بعض الحالات أسوأ من الجانب. فقط عند سرعة معينة لحركة المبرد ، تنشأ تدفقات دوامة ، وتسخن السطح بالكامل ، ويزداد انتقال الحرارة. لم يتم دراسة هذه الظواهر بشكل كامل ، لذلك ليس من الممكن بعد التنبؤ بسلوك المبرد.
إيجابيات وسلبيات توصيل البطاريات على التوالي
مزايا الاتصال التسلسلي:
- انخفاض تكلفة المواد الاستهلاكية ؛
- يسمح باستخدام أي نوع من أنواع المشعات ؛
- إذا لزم الأمر ، يتم إحضار خط الأنابيب إلى "الأرضية الدافئة" ؛
- تغطية بأجهزة التدفئة لمحيط الغرفة بالكامل ؛
- سهل التركيب
- كمية صغيرة من المواد الاستهلاكية.
سلبيات:
- تصميم عملية معقدة
- معامل فقدان الحرارة المرتفع: بسبب الاستطالة المميزة لمثل هذا الخط ، يبرد المبرد قرب النهاية ؛
- في حالة عدم وجود مضخة دورانية ، يحدث ركود في السائل الذي يتحرك عبر المشعات ويحدث انخفاض في كفاءة النظام ككل ؛
- في حالة عدم وجود وحدات تحكم في درجة الحرارة على البطاريات ، لا يوجد تحكم في إمداد الحرارة.
تعليمات إضافة أقسام المبرد
في كثير من الأحيان ، يواجه سكان المنازل والشقق مشكلة واحدة خطيرة للغاية - على الرغم من الإمداد المنتظم لمبرد درجة الحرارة المطلوبة ، إلا أن المنزل يعاني من نقص في التدفئة ، والبقاء فيه يسبب بعض الانزعاج. لحل هذه المشكلة ، سوف تحتاج إلى زيادة مشعاع التدفئة. ما هو هذا النوع من العمل؟ يتمثل جوهر هذا الإجراء في إضافة أقسام إلى المبرد ، مما يؤدي إلى تحقيق درجة حرارة مريحة في المنزل.
تتم إضافة أقسام للرادياتير إذا كنت بحاجة إلى تدفئة غرفة كبيرة
ستحتاج أولاً إلى العثور على مفتاح للرادياتير ، ويجب أن يكون لديك - إذا لم تتمكن من العثور عليه لسبب ما ، فأنت بحاجة إلى استعارته من صديق أو جار ، أو الذهاب إلى المتجر لشراء مفتاح جديد. لذلك ، باستخدام هذا المفتاح ، يجب عليك إزالة المبرد ، وحرمانه من التوصيلات بنظام التدفئة. بعد ذلك ، نأخذه إلى الحمام ونوجه الماء إليه.
بدون مفتاح خاص ، ستكون إضافة الأقسام غير واقعية.
هناك عدد كبير من الحالات التي اشتكى فيها مستأجرو الشقة من درجة حرارة الهواء غير المريحة في المسكن ، وكان الجاني هو انسداد أولي للمبرد ، مما لم يسمح له بالعمل "بكامل طاقته". لكن إذا قمت بإرسال الماء إلى المبرد ، وتمر عبر قنواته دون عوائق وخرج نظيفًا ، دون أن يكون له مظهر غائم ، فلن يكون هناك انسداد في جهاز التسخين. لا يمكن تقديم المساعدة في هذه الحالة إلا عن طريق إضافة أقسام ، لا يوجد فيها ، بشكل عام ، أي شيء معقد وصعب إذا تعاملت مع هذه المهمة بمسؤولية.
معلومات عامة عن أنظمة التدفئة
من المهم أن تقرر مبدئيًا كيفية توصيل مشعات التدفئة ببعضها البعض. بلغة المتخصصين ، من الضروري تحديد طرق ربط أجهزة التدفئة المراد استخدامها
لجميع أنواع أنظمة التدفئة ، يتم استخدام طريقتين لوضع خطوط الأنابيب:
خياران: خط أنابيب تدفئة من جانبين ومن جانب واحد
مخطط أنبوب واحد
الأنظمة التي يتم فيها نقل الماء الساخن كناقل حراري على طول خط واحد أقل كفاءة للأسباب التالية:
معادلة مفيدة لأولئك الذين يخططون فقط لـ "الإحماء"
- عمليا لا تسمح لتنظيم تسخين الجهاز الفردي ؛
- عندما تبتعد عن مصدر المبرد ، تنخفض درجة حرارته تدريجيًا وقد يصبح المبرد الأخير في الدائرة بالكاد دافئًا أو باردًا تمامًا ؛
- في حالة الطوارئ ، يجب إيقاف التدفئة تمامًا في أي جزء من الشبكة.
لمعلوماتك! الميزة الوحيدة لهذا النوع من أسلاك أنابيب التسخين مقارنةً بأنبوب واحد هو السعر المنخفض.
تُستخدم أنظمة التسخين أحادية الأنبوب هذه بشكل أساسي في المباني الشاهقة ذات الإمداد الحراري المركزي للمستهلكين.
مخطط ثنائي الأنابيب
في القطاع الخاص ، لإنشاء أنظمة تدفئة مستقلة (محورية إلى مستهلك واحد) ، غالبًا ما يتم استخدام مخطط أنابيب المشعاع ثنائي الأنابيب:
- أحد الأنابيب التي تزود المبرد بالجهاز ؛
- والآخر للحركة العكسية إلى مصدر تسخين ناقل الحرارة (المرجل).

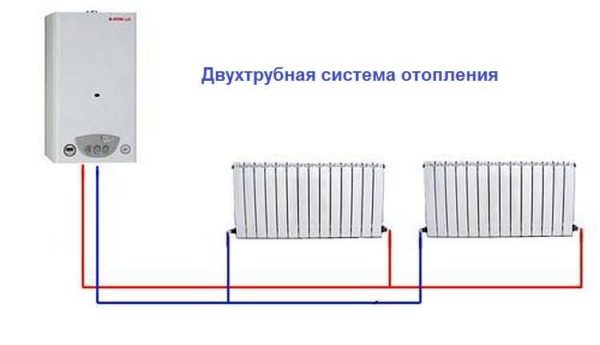

نظام بسيط ثنائي الأنابيب يبدو هكذا
جميع البطاريات في النظام متصلة بالتوازي ، بحيث يعمل الخطان بشكل منفصل تمامًا ولا يتم توصيلهما إلا في الرادياتير النهائي.
يوفر مخطط توصيل المبرد ثنائي الأنابيب المزايا التالية:
- القدرة على التحكم في تسخين كل جهاز في الدائرة ، مما يضمن خلق أكثر الظروف راحة في الغرف المختلفة ؛
- بغض النظر عن المسافة بين المرجل والبطارية ، يتم تسخين كل جهاز بالتساوي ؛
- إذا كان الإصلاح أو الاستبدال مطلوبًا في أي جزء من النظام ، فإنه لا يتطلب إيقاف تشغيله بالكامل.
الآن سوف نتحدث عن كيفية توصيل المبرد بيديك بشكل صحيح.
الأعمال التحضيرية
قبل بدء العملية ، يتم حساب التصميم التفصيلي لنظام التدفئة لكل غرفة محددة.
ثم يتم تحديد أحد خيارات الاتصال التسلسلي: أفقيًا أو رأسيًا بناءً على خصائص مساحة المعيشة والتفضيلات الشخصية.
بعد ذلك ، بالتركيز على نوع الدائرة المختارة ، عليك أن تقرر المبرد. للفصل الرأسي ، من الأفضل استخدام مضاد التجمد المخفف بالماء ، وللفصل الأفقي ، الماء العادي.
كيفية توصيل اثنين من مشعات التدفئة ، رسم بياني
- في البداية ، مع التوصيل التسلسلي ، يتم تحديد موقع غلاية التدفئة. يقع ، كقاعدة عامة ، في الطابق السفلي على منصة حريق خاصة. خزان التمدد مثبت بإحكام فوقه.
الانتباه! يجب ألا يقل ارتفاع خزان التمدد بالنسبة للغلاية عن ثلاثة أمتار
في الوقت نفسه ، يتم التفكير في إعداد المدخنة المناسب: يجب أن تكون المسودة كافية ، ويجب أن يخرج الدخان نفسه دون أن يبقى داخل الغرفة.
بعد توصيل خط الأنابيب الرئيسي
من المهم تجنب الانحناءات عند التمديد.
يمر أنبوب على طول محيط المنزل بأكمله ، بالتوازي مع تحطم جميع البطاريات.
الصورة 2. مخطط التوصيل التسلسلي للبطاريات في نظام أحادي الأنبوب بغلاية ومضخة دوران.
- يتم وضع المشعات تحت فتحات النوافذ.
- يجب إغلاق هذه الدائرة على غلاية التدفئة.
الانتباه! قبل الغلاية ، يوصى بوضع مرشح يقوم بتنظيف سائل التبريد من أي شوائب.
- من الضروري أيضًا توفير عنصر يتم من خلاله ملء النظام بالماء وتصريفه.
- في مخطط التوصيل التسلسلي ، يمكن استكمال كل بطارية بصنابير وأجهزة تنظيم الحرارة.
مع الأنابيب الرأسية ، يتم تضمين مضخة دوران في الدائرة للدوران القسري لسائل التبريد ، وفي حالة أفقية ، يتم إنشاء منحدر أنبوب الإمداد ، ويتم تثبيت رافعة Mayevsky أمام كل مشعاع لإزالة الهواء الزائد من النظام .
ما الصنابير لوضع المشعات
يتم وضع تصميمات مختلفة من الصنابير أمام مشعات التدفئة. أنها تعمل على حل العديد من المشاكل:
- رافعة Mayevsky - لإزالة الهواء ؛
- صنبور عادي - لضبط كمية سائل التبريد المتداول ؛
- يمكن استخدام الصنبور لإغلاق المياه تمامًا أثناء الإصلاحات.
يسمح لك استخدام الأنبوب البلاستيكي بتركيب صمامات دوارة بسيطة. في نظام التسخين المستقل المصنوع من الأنابيب المعدنية ، من الأفضل استخدام الصمامات الملولبة التي لا تسبب المطرقة المائية عند الإغلاق.
في أنظمة التدفئة المستقلة الخاصة ، يتم تركيب الصنابير عند مداخل المبنى وأمام الأقسام الرأسية ومن أماكن أخرى. وجودهم مناسب جدًا عند إصلاح الأقسام الفردية للشبكة.
نقطة تكامل المبرد
سواء كان لديك اتصال متسلسل لبطاريات التدفئة أو اتصال أكثر تعقيدًا - بالتوازي ، على أي حال ، تذكر أن مصدر الحرارة ليس الوظيفة الوحيدة لهذه الوحدات. ومن المزايا الإضافية لهذه الأجهزة أن المشعات توفر حماية جيدة ضد الاقتحام "البارد" للرياح والمسودات.

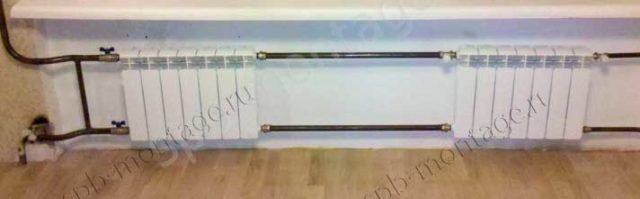

اتصال تسلسلي ومتوازي لمشعات التدفئة
لذلك ، ليس من المستغرب أن تجد هذه الأجهزة المنقذة للحياة ملاذًا لها تحت عتبات النوافذ. مشعات التدفئة قادرة على توفير ستارة حرارية ممتازة ، لا سيما في توطين فتحات النوافذ.
نصيحة. لا تقم بتركيب مشعاعين بالقرب من بعضهما البعض - فهذا محفوف بفقدان الحرارة الباهظة: ستنخفض كثافة تدفق الهواء الساخن عدة مرات ، مما سيؤدي أيضًا إلى انخفاض حاد في كفاءة مصدر الحرارة نفسه.
قبل استخدام نوع معين من الاتصال ، ارسم خطة تخطيطية تحدد فيها بوضوح وبصريًا موقع الأجهزة ، وقم بإجراء حسابات صحيحة لمسافة التثبيت.
يتم وضع المشعات بشكل صحيح في الحالات التالية:
- توجد الأجهزة على مسافة 100 مم من الخط السفلي لعتبة النافذة ؛
- المسافة إلى الأرض - 120 مم ؛
- المسافة إلى الجدران - 20 مم.
خطوات الاتصال
تعتمد تقنية العمل على المجموعة المختارة من التركيبات ومواد الأنابيب. إذا تم وضع الأنابيب على سطح الجدران في الغرفة ، فإن الخيار الأفضل هو الأنابيب المعدنية الكلاسيكية.
إذا تم وضع أنابيب التدفئة مسبقًا تحت الجص أو في قنوات خاصة ، فيمكن استخدام إصدار أكثر حداثة. على سبيل المثال ، أنابيب البولي بروبلين المقاومة للحرارة.
يتم العمل باستخدام الأنابيب الفولاذية باستخدام مجموعة أدوات السباكة القياسية. مع الأنابيب والتجهيزات البلاستيكية ، هناك حاجة إلى أدوات العقص المتخصصة. ليست مطلوبة لجميع التركيبات. تحتوي العديد من الأنظمة على نظام تجعيد ملولب.
أنواع أنظمة التدفئة
تعتمد كمية الحرارة التي سيشعها المبرد على نوع نظام التدفئة ونوع الاتصال المختار. لاختيار الخيار الأفضل ، يجب أولاً أن تفهم نوع أنظمة التدفئة وكيف تختلف.
أنبوب واحد
يعتبر نظام التسخين أحادي الأنبوب هو الخيار الأكثر اقتصادا من حيث تكاليف التركيب. لذلك ، هذا النوع من الأسلاك هو المفضل في المباني متعددة الطوابق ، على الرغم من أن مثل هذا النظام في القطاع الخاص بعيد عن أن يكون غير مألوف. باستخدام مثل هذا المخطط ، يتم توصيل المشعات في سلسلة بالخط ويمر المبرد أولاً عبر جزء تسخين واحد ، ثم يدخل الجزء الثاني ، وهكذا. يتم توصيل خرج المبرد الأخير بمدخل غلاية التدفئة أو الناهض في المباني الشاهقة.
مثال على نظام أحادي الأنبوب
عيب طريقة الأسلاك هذه هو استحالة ضبط نقل الحرارة للمشعات. عن طريق تثبيت منظم على أي من المشعات ، ستنظم بقية النظام. العيب الثاني المهم هو اختلاف درجة حرارة المبرد على مشعات مختلفة.تلك الأقرب إلى الغلاية تسخن جيدًا ، والأخرى البعيدة تصبح أكثر برودة. هذا نتيجة لتوصيل سلسلة مشعات التدفئة.
الأسلاك ثنائية الأنابيب
يتميز نظام التسخين ثنائي الأنابيب بحقيقة أنه يحتوي على خطي أنابيب - الإمداد والعودة. كل مشعاع متصل بكليهما ، أي أنه اتضح أن جميع المشعات متصلة بالنظام بالتوازي. هذا أمر جيد لأن المبرد من نفس درجة الحرارة يدخل مدخل كل منهم. النقطة الإيجابية الثانية هي أنه يمكنك تثبيت منظم حرارة على كل مشعات واستخدامه لتغيير كمية الحرارة التي ينبعث منها.
عيب مثل هذا النظام هو أن عدد الأنابيب عند توزيع النظام أكبر بمرتين تقريبًا. لكن النظام يمكن أن يكون متوازنًا بسهولة.
مخطط اتصال المبرد العنكبوت
تخيل مجازيًا الغلاية التي نأخذ منها خط الأنابيب ، ونخرجها في مكان ما في وسط المنزل. عادة ما يسمى هذا النظام العنكبوت. نخفض الناهضين ونجمعها ونعيدها كلها. نقوم بتوصيل المشعات بالأنابيب. يرتفع المبرد وفقًا لقوانينه الفيزيائية الطبيعية. أي أن المبرد الساخن يرتفع ، وفي الأنبوب الثاني في المنتصف يترك ويسقط. يمر عبر الرادياتير ويبرد ويدخل في خط العودة.
لاحظ أن الأنابيب السفلية منحدرة. هذه هي المشكلة الوحيدة ، ماذا تحتاج لعمل المنحدرات
ولكن في وقتنا هذا بالتحديد بدأ الكثيرون بالتبديل مرة أخرى إلى هذه الأنظمة القديمة ، حيث بدأت المشاكل مع ناقلات الطاقة. على سبيل المثال ، غالبًا ما يتم قطع الكهرباء ، في حين أن المضخة لن تعمل. سيقوم النظام بإنهاء المكالمة. وهذا هو النظام الذي يعمل طوال الوقت. يمكن أن يكون المرجل: غاز ، فحم ، ديزل وحتى كهربائي. سيعمل هذا النظام بأكمله.
هذا النظام مرهق للغاية. يجب أن يتم إحضاره عمليا إلى السطح وإلى العلية. لذلك ، لا يتم منح الجميع لإتقانها.
