الرسم التخطيطي الحراري للغلاية

مخطط أتمتة غرفة المرجل والحرارة ورخيصة

الغلايات الآلية أرخص في التشغيل من أجهزة التدفئة التقليدية. بعد كل شيء ، يعمل الجهاز القياسي في وضع واحد على مدار الساعة ، وغلاية "ذكية" مزودة بجهاز خاص يزامن وضع تشغيل المرجل مع احتياجات أصحاب المنزل.

لذلك ، يحتوي كل مخطط دائري لغلاية الماء الساخن ، بالإضافة إلى العناصر الأخرى ، أيضًا على وحدة تحكم أوتوماتيكية ، والتي يتم من خلالها حل المهام التالية:

• يحسن درجة حرارة التسخين حسب الموسم. بعد كل شيء ، في الصيف يكون استخدام الماء الدافئ أكثر متعة ، وفي الشتاء ، يجب أن ينتشر السائل الساخن حقًا في SGW.
• يتحكمون في تشغيل "دوائر" غلاية التدفئة وتسخين المياه. بعد كل شيء ، تم تجهيز معظم الطرز "بغرفة احتراق" واحدة فقط. أي أن فرع التسخين أو تسخين المياه في حالة جيدة.
• إنهم يتحكمون في ظروف درجة حرارة ليس فقط سخان المياه ، ولكن أيضًا وحدة التسخين. بعد كل شيء ، يجب استخدام أوضاع النهار والليل في كل من فرعي التدفئة وتسخين المياه.
• تصحيح تشغيل المضخات وأنظمة الدوران و / أو إعادة الدوران في دائرة مغلقة. علاوة على ذلك ، بدون هذه الوظيفة ، فإن تشغيل نظام تسخين المياه المغلق غير ممكن من حيث المبدأ. أي أن مجموعة معينة من الدوائر الدقيقة أو عناصر التحكم الميكانيكية موجودة في أي دائرة مغلقة لغلاية تسخين المياه.

علاوة على ذلك ، يمكن أن تعمل وحدة التحكم الأوتوماتيكية في ثلاثة أوضاع ، وهي:

• في تنسيق أولوية نظام الماء الساخن. أي عندما تذهب كل الطاقة إلى دائرة تسخين المياه. عادة ما يتم تنشيط هذا الوضع في الموسم الدافئ.
• في تنسيق التشغيل المختلط ، عند تشغيل أي من فرع التسخين أو سخان المياه. يتم الحفاظ على هذا الوضع من خلال تسخين المياه المتدفقة ، والتي يتم تنفيذها وفقًا لدائرة مفتوحة.
• في شكل عمل بدون أولويات ، عندما يذهب معظم الطاقة إلى دائرة التسخين ، ويتم إنفاق جزء ما على تسخين المياه. يوصى بخيار التحكم هذا لأنظمة تسخين المياه المغلقة.

بالطبع ، يمكن تنفيذ جميع الأوضاع المذكورة أعلاه حتى بتنسيق جهاز واحد. لذلك ، يمكن أيضًا تنفيذ نظام تسخين المياه باستخدام المرجل في شكل تدفق (تسخين مباشر من النوع المفتوح في غلاية ذات دائرة مزدوجة) أو في شكل تراكمي (تسخين غير مباشر من النوع المغلق في خزان التمدد).

هذه الميزة الخاصة بغلايات تسخين المياه تجعل من الممكن توفير الطاقة في الشتاء والصيف.
في الواقع ، في موسم البرد ، يمكنك استخدام التدفئة غير المباشرة من خط البخار الموجود في الخزان. وفي الموسم الدافئ ، يمكنك سحب الماء الساخن مباشرة من دائرة تسخين الغلاية.

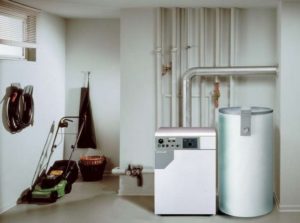

مخطط منزل غلاية حرارية لمنزل خاص

عند التصميم ، يوصى بأخذ أنواع مغلقة ومفتوحة من شبكات التدفئة كأساس. يعتبر الخيار الثاني خيارًا للميزانية في المراحل الأولية ، ولكن ليس في عملية العمل - يجب أن يؤخذ ذلك في الاعتبار. ومع ذلك ، بالنسبة لحالتنا ، فإن النوع الثاني من هذه الأنواع أكثر ملاءمة. هذا بسبب الغياب الدقيق للتسرب بسبب ضيق الجهاز. يستخدم المخطط طريقة قسرية لتداول المبرد بمساعدة مضخة مصممة لهذا الغرض. بالإضافة إلى ذلك ، يتكون التصميم على التوالي من غلاية. إنه يوفر الحرارة ليس فقط لنظام التدفئة ، ولكن أيضًا للدائرة لتسخين المياه. لموقعه ، من الضروري التعامل مع اختيار الموقع.

هناك خياران: الأرضية والجدار. غالبًا ما يتم تثبيت الأخير في المطبخ ، وكذلك في الممر ، لأنها لا تشغل مساحة كبيرة ، على الرغم من أنها تحتوي على العديد من المكونات. العيب الرئيسي هو ضعف القوة ، ولكن بالنسبة للحجم الصغير سيكون كافياً.لذلك ، من أجل تجميع غرفة المرجل بنفسك ، يمكنك اتباع الخطوات التالية:

• تحتاج أولاً إلى وضع المدخنة والصرف الصحي والأسلاك الكهربائية والنظام الرئيسي.
• بعد ذلك ، قم بإنهاء المواد غير القابلة للاحتراق ، على التوالي ، مع مراعاة جميع متطلبات SNiP.
• قم بتركيب وتشغيل مرجل وغلاية في المكان الذي تختاره ولا تنسى خزان التمدد.

الملامح العامة

في الغرفة التي توجد بها الوحدة ، من الضروري أن يكون لديك نافذة أو باب يفتح للخارج.
على الرغم من أهمية المنطقة ، يجوز بناء مساحة بالمراجل بكمية تزيد عن وحدتين.
الامتثال لمتطلبات السلامة من الحرائق إلزامي. هذا ينطبق أيضا على استخدام المواد المختلفة. على سبيل المثال ، عند الانتهاء ، تحتاج إلى استخدام الجص أو البلاط - ستكون عناصر غير قابلة للاحتراق.
بالإضافة إلى ذلك ، يجب بالتأكيد التشابه بين التهوية والمدخنة والمعدات

لأنه من المهم جدًا أن تكون حركة الكتل الهوائية ثلاث مرات في اليوم على الأقل.

نصائح حول التشغيل

في عملية استخدام الجهاز ، من الضروري تركيبه بشكل صحيح والتفاعل معه ، مع مراعاة الإجراءات الخاصة. خلاف ذلك ، هناك خطر كبير من حدوث مشاكل خطيرة ، مثل حريق أو حتى انفجار. النقاط المذكورة أدناه هي فقط ما هو مطلوب لضمان السلامة أثناء التشغيل.

• كما ذكرنا سابقًا في المقالة ، فإن وجود نافذة إلزامي - تدفق هواء طبيعي للتهوية داخل الغرفة.
• لصيانة خدمة خاصة ، يجب أن تؤخذ في الاعتبار المسافة التي يجب أن يقع عليها المرجل والأثاث (أكثر من 0.7 متر).

إذا كنت تستخدم أداة أرضية للعمل ، فعليك إرفاق ركيزة مصنوعة من مادة قوية وغير قابلة للاحتراق بها.

الفروق الدقيقة في العمل

نظام ثنائي الأنابيب مزود بأسلاك سفلية ودوران قسري. ما هو المرجل الكهربائي ، يمكنك أن ترى في الصورة.

من الأفضل أن يكون أضيق قليلاً من الطريق السريع الرئيسي. لزيادة كفاءة أنظمة التدفئة في الحياة اليومية ، يتم استخدام مراكم الحرارة أو المجازات.

عناصر الأنابيب الإلزامية يتطلب القطب الكهربي أو المرجل التعريفي المجموعة التالية من المعدات الإضافية للتشغيل الآمن لدائرة المياه: مخطط الأنابيب والأسلاك لمرجل التدفئة الكهربائية عرض خاص!

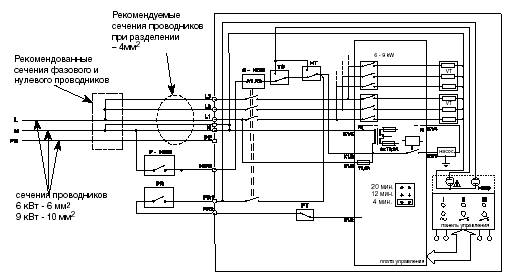

ترتبط عناصر التسخين نفسها بالشبكة على النحو التالي: يتم توصيل وصلة مرور في أحد طرفي كل من السخانات الكهربائية الأنبوبية ، وترتبط المراحل بدورها بالمراحل الثلاثة المتبقية المجانية: L1 و L2 و L3. يجب إيلاء اهتمام خاص لتركيب التأريض: غالبًا ما يقوم المالكون عديمي الخبرة بتوصيله بالمرحلة الصفرية من الأسلاك.

الملامح العامة للغلايات الكهربائية

يتكون أي نظام تدفئة من ثلاثة مكونات أساسية: مصدر حرارة - يمكن لعب هذا الدور بواسطة غلاية وموقد ومدفأة ؛ خط نقل الحرارة - عادة ما يكون هذا هو خط الأنابيب الذي يدور المبرد من خلاله ؛ عنصر التسخين - في الأنظمة التقليدية ، هذا مشعاع كلاسيكي يحول طاقة المبرد إلى إشعاع حراري. وهذا غير مرتبط بتكلفة المعدات والتركيب ، بل يرتبط بتكلفة الكهرباء.

في أحد المقالات ، قلنا أن جهاز غلاية الوقود الصلب قد يكون له اختلافات في التصميم. هناك طرق تركيب مختلفة تختلف إلى حد ما في مبدأ عملها. بعد توصيل الجهاز بنظام التدفئة ، يشرعون في تنفيذ الجزء الكهربائي من الدائرة ، والذي يتضمن RCD وقاطع الدائرة الكهربائية ذات الخصائص التقنية المعينة.

كيف تبدو أنابيب غلاية التدفئة الكهربائية؟

إذا قمت بتثبيت الجهاز في غرفة منفصلة ، فسيتم إهدار كيلوواط كل شهر. يذهبون على طول الجدران الحاملة للمنزل ، من المرجل إلى موقع البطارية القصوى.يعمل مولد الإشعال جنبًا إلى جنب مع صمام الغاز وهو جزء لا يتجزأ منه. ثم يدخل في دائرة كبيرة ، مهمتها تسخين المبنى بأكمله. بطبيعة الحال ، يجب أن يكون هناك قسم توصيل بين مدخل ومخرج سائل التبريد إلى المبرد.

مخطط أنابيب الطوارئ في الغلاية نادرًا ما يتم استخدام إمداد المياه من نظام إمداد المياه إلى النظام ، لأنه غير فعال. بمرور الوقت ، يظهر المقياس على السخانات الأنبوبية ، مما يؤدي إلى انخفاض قوة الجهاز ، وزيادة احتمالية ارتفاع درجة حرارة عناصر التسخين. إذا لم يكن لديك ما يكفي من الوقت أو لم تكن متأكدًا من أنه يمكنك فعل كل شيء بشكل صحيح بنفسك ، فمن الأفضل عدم البدء في التقييد ، والاعتماد فقط على حدسك ومقاطع الفيديو الخاصة بك على الإنترنت. كيفية الاتصال بشكل صحيح ، ما الدائرة التي يجب استخدامها؟
ما هو أرخص للتسخين؟ تركيب 4 غلايات!

معدات غرفة المرجل BKG-2.5.

منع
غرفة المرجل BKG-2.5 مع اثنين من الغلايات
تم تصميم KVG-1،25-95 للمركزية
التدفئة من أنظمة التدفئة و
تهوية صناعية وسكنية و
المرافق الثقافية والمجتمعية.

بناء
منزل كتلة المرجل هو
ثلاثة أقسام كتلة مصنوعة في
مصنع وجاهز ل
توصيلات بشبكات الغاز الخارجية ،
السباكة والصرف الصحي والكهرباء
الشبكات (الشكل 3.5.2).

أرز. 3.5.2. بناء منزل كتلة المرجل BKG-2.5
LLC "Permtransgaz"

غرفة المرجل لديها التكنولوجيا
معدات الأنابيب ،
أجهزة التهوية
المعدات والمرافق الكهربائية
أتمتة. المعدات التكنولوجية
يشمل:

- عدد 2 غلاية
KVG-1.25-95 ؛

- مضخات الشبكة و
ميك أب؛

- موزع مضاد للترسبات ، جامع الطين ،

- وحدات قياس الطاقة ؛

- توزيع الغاز
جهاز (GRU) ؛

- معدات الغاز من الغلايات.

- الأنابيب مع الإغلاق و
صمامات التحكم؛

- تهوية وتدفئة.

لماذا تحتاج أنابيب المرجل

يتم تضمين المركبات في الوحدة ، وتتمثل مهمتها في زيادة التوصيل الكهربائي للسائل.

أفضل منتج

كيف يتم استخدام سعة المخزن المؤقت…. بادئ ذي بدء ، افحص أطراف عنصر التسخين ، على الأرجح أن الشركة المصنعة قد أعدت بالفعل جهات الاتصال لنظام معين. يتم تنظيم الطاقة بشكل تدريجي عن طريق تشغيل واحد أو عدة سخانات 1.5 كيلو وات أو 2 كيلو وات في وقت واحد. للقيام بذلك ، استخدم أنبوبًا بطول مناسب وتركيلين. تعمل الغلايات الكهربائية الحديثة في الوضع التلقائي ، لذلك لا يتعين على المالكين تعديلها باستمرار.

لكي تكون تدفئة المنزل عالية الكفاءة ، من الضروري استخدام معدات قوية تستهلك قدرًا كبيرًا من الكهرباء. توصيل غلاية كهربائية - دوائر كهربائية وهيدروليكية توصيل غلاية كهربائية - دوائر كهربائية وهيدروليكية يتم الآن تركيب الغلايات الكهربائية بشكل متكرر. المعدات تتحسن بوتيرة بطيئة. أنواع الغلايات الكهربائية غلايات TEN - تُستخدم عناصر التسخين كعنصر تسخين ، وتعتبر الأكثر شيوعًا.

من الضروري بدء التشغيل فقط في حالة استيفاء الشروط التالية: لا توجد تسريبات ، تم فحص جميع العقد في النظام. مع الأنابيب ، الوضع أكثر تعقيدًا. تتم هذه العملية في خزان التمدد ، ولا توجد أقسام أخرى مفتوحة من الدائرة.
تدفئة المرآب بغلاية كهربائية

المزيد عن الرسم التخطيطي لغرفة المرجل

يجب أن يعكس الرسم البياني جيد التكوين ، أولاً وقبل كل شيء ، جميع الآليات والأجهزة والأجهزة والأنابيب التي تربطها. تشتمل المخططات القياسية لمنازل الغلايات في المنازل الخاصة على مجموعة من الغلايات ومضخات إعادة التدوير والماكياج والشبكات وخزانات التخزين والتكثيف وإمدادات الوقود وأجهزة الاحتراق وأجهزة نزع تهوية المياه والمبادلات الحرارية والمراوح ولوحات التحكم والدروع الحرارية. يتأثر اختيار وموقع المعدات بنوع المبرد والاتصالات الحرارية ، فضلاً عن جودة المياه المستخدمة.

في عملية وضع مخطط لغلاية الماء الساخن ، من الضروري مراقبة الامتثال للخصائص التقنية للمعدات ، والتي يجب أن تفي بمتطلبات نظام درجة الحرارة المحدد

يمكن تقسيم الشبكات الحرارية العاملة على المياه إلى مجموعتين:

• مفتوح ، حيث يتم أخذ السائل في المنشآت المحلية ؛
• مغلق ، حيث يعود الماء ، بعد أن ينبعث من الحرارة ، إلى المرجل.

يمكن استخدام مثال على مخطط الدائرة كمثال على غلاية الماء الساخن من النوع المفتوح. يتم تثبيت مضخة دوران على خط العودة ، مما يضمن توصيل المياه إلى الغلاية وكذلك عبر النظام. نظام درجة حرارة التصميم لهذا المخطط هو 155-70 درجة مئوية. يربط نوعان من وصلات العبور (إعادة التدوير والتجاوز) الخطين الرئيسيين - الإمداد والعودة.

رسم تخطيطي لغرفة المرجل: 1 - مضخة الشبكة ؛ 2 - مضخة المكياج ؛ 3 - خزان ماء المكياج ؛ 4 - مضخة مياه المصدر ؛ 5 - مضخة الإمداد ؛ 6 - خزان الإمداد ؛ 7 - قاذف 8 - مبرد 9 - فراغ نزع الهواء. 10 - سخان الماء النقي. 11 - مرشح التنظيف. 12 - مصدر سخان المياه. 13 - غلاية الماء الساخن. 14 - مضخة إعادة التدوير ؛ 15 - تجاوز

فيما يتعلق بحدوث غازات المداخن ، قد يحدث تآكل في الطلاء المعدني لحمض الكبريتيك أو منشأ درجات الحرارة المنخفضة. لتجنب حدوثه ، يجب التحكم في درجة حرارة الماء. القيمة المثلى عند مدخل المرجل هي 60-70 درجة مئوية. لزيادة درجة الحرارة إلى المعلمات المطلوبة ، من الضروري تركيب مضخة إعادة تدوير.

لكي تعمل غلايات الماء الساخن لفترة طويلة ، بشكل صحيح واقتصادي ، يجب مراقبة ثبات استهلاك المياه. يتم تحديد الحد الأدنى لمعدل التدفق من قبل الشركة المصنعة للجهاز.

لتحسين تشغيل محطات الغلايات ، يتم استخدام أجهزة نزع الهواء بالتفريغ. يخلق قاذف الماء النفاث فراغًا ، ويستخدم البخار المنطلق لنزع الهواء.

أتمتة معدات الغلايات

سيكون من الحماقة عدم الاستفادة من الفرص التي تسهل تشغيل أنظمة التدفئة. تتيح لك الأتمتة استخدام مجموعة من البرامج التي تتحكم في تدفقات الحرارة اعتمادًا على الروتين اليومي وظروف الطقس ، كما تساعد أيضًا في تدفئة الغرف الفردية ، على سبيل المثال ، حمام سباحة أو حضانة.

مثال على مخطط الدائرة الأوتوماتيكي: يتحكم التشغيل التلقائي لمنزل المرجل في تشغيل دوائر إعادة تدوير المياه ، والتهوية ، وتسخين المياه ، والمبادل الحراري ، ودائرتان للتدفئة تحت الأرضية ، و 4 دوائر تدفئة للمباني

توجد قائمة بوظائف المستخدم التي تتكيف مع تشغيل الجهاز اعتمادًا على نمط حياة سكان المنزل. على سبيل المثال ، بالإضافة إلى البرنامج القياسي لتوفير الماء الساخن ، هناك مجموعة من الحلول الفردية الأكثر ملاءمة وحتى اقتصادية للمقيمين. لهذا السبب ، يمكن تطوير مخطط أتمتة غرفة المرجل باختيار أحد الأوضاع الشائعة.

برنامج ليلة سعيدة

لقد ثبت أن درجة حرارة الهواء الليلي المثالية في الغرفة يجب أن تكون أقل بعدة درجات من درجة حرارة النهار ، أي أن الخيار المثالي هو خفض درجة الحرارة في غرفة النوم بنحو 4 درجات مئوية أثناء النوم. في الوقت نفسه ، يشعر الشخص بعدم الراحة عند الاستيقاظ في غرفة باردة بشكل غير عادي ، لذلك يجب استعادة نظام درجة الحرارة في الصباح الباكر. يتم حل الإزعاج بسهولة عن طريق التبديل التلقائي لنظام التدفئة إلى الوضع الليلي والعودة. يتم تشغيل أجهزة التحكم في الوقت الليلي بواسطة DE DIETRICH و BUDERUS.

نظام أولوية الماء الساخن

يعد التنظيم التلقائي لتدفقات الماء الساخن أيضًا أحد وظائف الأتمتة العامة للمعدات. وهي مقسمة إلى ثلاثة أنواع:

• الأولوية ، حيث يتم إيقاف نظام التدفئة تمامًا أثناء استخدام الماء الساخن ؛
• مختلطة ، عندما يتم تحديد سعة الغلاية لخدمة تسخين المياه وتدفئة المنزل ؛

غير ذات أولوية ، حيث يعمل كلا النظامين معًا ، ولكن في المقام الأول يتم تسخين المبنى.

مخطط آلي: 1 - غلاية ماء ساخن ؛ 2 - مضخة الشبكة ؛ 3 - مضخة مياه المصدر ؛ 4 - سخان 5 - كتلة HVO ؛ 6 - مضخة المكياج ؛ 7 - كتلة نزع الهواء. 8 - مبرد 9 - سخان 10 - نزع الهواء. 11 - مبرد مكثف ؛ 12 - مضخة إعادة التدوير

أوضاع التشغيل ذات درجات الحرارة المنخفضة

أصبح الانتقال إلى برامج درجات الحرارة المنخفضة هو الاتجاه الرئيسي لأحدث التطورات لمصنعي الغلايات. ميزة هذا النهج هي فارق بسيط اقتصادي - انخفاض في استهلاك الوقود. تتيح لك الأتمتة فقط ضبط درجة الحرارة واختيار الوضع المناسب وبالتالي تقليل مستوى التدفئة. يجب مراعاة جميع النقاط المذكورة أعلاه في مرحلة وضع مخطط حراري لغلاية الماء الساخن.

غرفة المرجل مع غلايات الماء الساخن مبدأ العمل الأساسي

مبدأ تشغيل غرفة المرجل بغلايات الماء الساخن كما يلي - يتم تسخين الماء داخل الهيكل ، ومع ذلك ، هناك أوقات ترتفع فيها درجة الحرارة بسبب المبرد. بالإضافة إلى ذلك ، فإن الجهاز مزود بمضخات مدمجة ضرورية للدوران المستمر. يدخل السائل عبر الأنابيب ويدخل المبرد (عندما يدخل الماء هناك ، يبرد ويعود في الاتجاه المعاكس - خط العودة) أو في غلاية التدفئة (الإمداد). يوفر آخرها تحديدًا تنظيم مدة العمل ، فضلاً عن درجة الحرارة.

أحكام عامة للتصميم

يجب التفكير في كل خطوة من خطوات تركيب تركيب الغلاية ، لذلك لا تحاول تصميم الاتصالات وتركيب المعدات بنفسك ، فمن الأفضل اللجوء إلى المتخصصين الذين لديهم خبرة واسعة في تركيب الأنظمة الهندسية للمنازل الريفية الخاصة. سوف يقدمون عددًا من النصائح القيمة ، على سبيل المثال ، تساعدك في اختيار النموذج الأمثل للغلاية وتحديد موقع التثبيت.

لنفترض ، بالنسبة لمنزل ريفي صغير ، أن الجهاز المثبت على الحائط يكفي ، والذي يمكن وضعه بسهولة في المطبخ. وفقًا لذلك ، يحتاج المنزل الريفي المكون من طابقين إلى غرفة مخصصة بشكل خاص ، والتي يجب أن تكون مجهزة بتهوية ومخرج منفصل ونافذة. يجب أن يكون هناك مساحة كافية لاستيعاب المكونات المتبقية: المضخات وعناصر التوصيل والأنابيب وما إلى ذلك.

تتضمن عملية تصميم غرفة مرجل لمنزل خاص عدة نقاط:

• إعداد مخطط غرفة المرجل فيما يتعلق بالموقع داخل المنزل ؛
• مخطط توزيع المعدات الذي يشير إلى الخصائص التقنية الرئيسية ؛
• مواصفات المواد والمعدات المستخدمة.

بالإضافة إلى الحصول على مكونات النظام وتثبيتها ، بالإضافة إلى الأعمال الرسومية ، والتي من بينها يجب أن يكون هناك رسم تخطيطي ، سيساعد المحترفون في إعداد المستندات اللازمة.

مثال على رسم تخطيطي لغلاية الماء الساخن: I - المرجل ؛ II - مبخر الماء ثالثا - مصدر سخان المياه ؛ IV - محرك حراري V مكثف سادسا - سخان (إضافي) ؛ سابعا - خزان البطارية
