افعل ذلك بنفسك تعليمات خطوة بخطوة لتركيب أنابيب التدفئة البلاستيكية في منزل خاص

تكنولوجيا زرع الشبكات الهندسية

قبل تركيب أنظمة هندسية خارجية تحت الأرض ، من الضروري تطوير مشروع يعكس المعايير الأساسية للاتصالات. يجب أن يأخذ هذا في الاعتبار:

• خصائص التربة؛
• منطقة المنطقة التي ستوضع فيها الشبكات.

تعتمد تقنية مد خط الأنابيب على الغرض منه ، وإحدى الخصائص الرئيسية هي عمق حدوثه. يتم تنظيمها وفقًا لأحكام SNiP ، ويتم تحديدها من خلال:

• الغرض من الشبكة الهندسية.
• التي تعتمد على الموقع الجغرافي ؛
• وجود صخور صلبة في التربة.

يجب أن يتم تركيب أنابيب البولي إيثيلين عالي الكثافة لإمداد المياه على عمق لا يقل عن 20 سم تحت درجة تجمد التربة ، لأن الموقع أعلاه يمكن أن يتلف الشبكة بسبب درجات الحرارة المنخفضة. إذا لم يكن من الممكن مد شبكات إمداد المياه على هذا المستوى ، فيجب عزلها. يجب عدم دفن أنظمة الصرف الصحي لأكثر من 2.5-3 م.

عند وضع أنابيب البولي إيثيلين عالي الكثافة في تربة صلبة وكثيفة ، في قاع الخندق ، تم تسويتها مسبقًا وتحريرها من الحجارة ، من الضروري وضع وسادة رملية ، يجب ألا يقل سمكها عن 10 سم. يجب أن تكون التربة الرخوة جدًا عززت.

خوارزمية لوضع إمدادات المياه والصرف الصحي

يبدأ العمل في تركيب شبكات إمدادات المياه والصرف الصحي بتحديد مواقعها في الموقع ، ويتم ذلك باستخدام الأوتاد والخيوط. ثم قم بإجراء العمليات التالية:

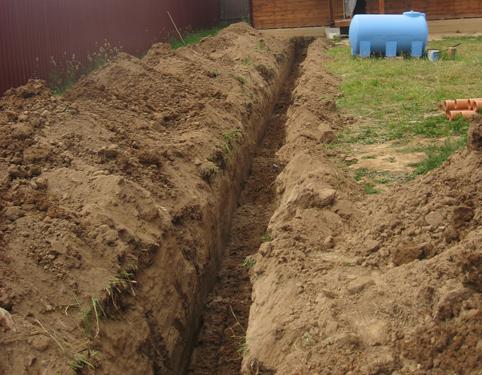

حفريات
. اعتمادًا على حجم الحفريات وقدرات مالك الموقع ، يمكن إجراؤها يدويًا أو باستخدام معدات خاصة. في هذه الحالة ، يجب توفير منحدر لأنابيب الصرف الصحي ، يساوي 1-2 سم لكل متر من الطول.

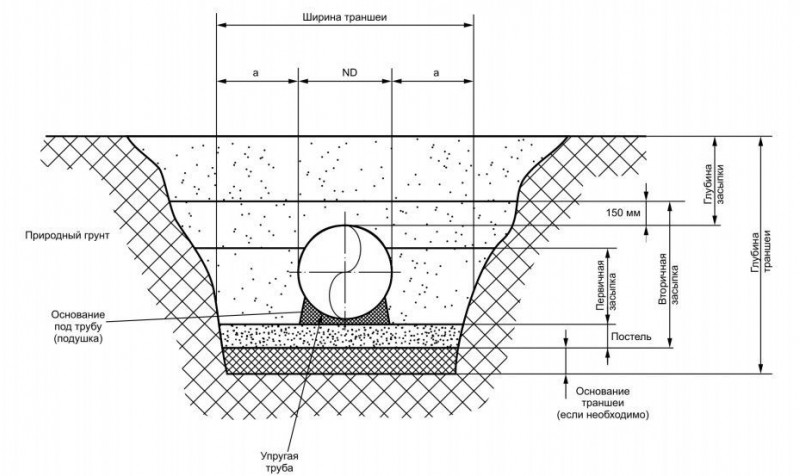

إعداد قاع الخندق.
بعد إزالة التربة الزائدة ، يتم ترتيب وسادة رملية وضغطها بمدك عند التقاطع مع أنبوب المدخل وعلى مسافة 2 متر من فتحة التفتيش. بالإضافة إلى الرمل ، يمكن أيضًا استخدام الحصى الناعم. سيؤدي وضع أنبوب HDPE على مثل هذه القاعدة إلى تجنب تشوهها أثناء التشغيل الإضافي.

تركيب خطوط الأنابيب.
يتم تنفيذه اعتمادًا على الطريقة المختارة لتوصيل العناصر الفردية باستخدام المعدات والمكونات اللازمة.

• عزل الأنابيب.
  إذا كان لابد من وضع الأنابيب أعلى من العمق الذي تتجمد فيه التربة ، فمن الضروري القيام بأعمال عزلها. لحماية نظام الصرف الصحي ، يمكنك استخدام العزل على شكل لفات تلف خط الأنابيب. تستخدم رغوة البولي يوريثان على نطاق واسع كقشرة واقية حول أنابيب HDPE وتحميها بشكل موثوق من التجمد.
• ردم التربة.
  يتم الانتهاء من وضع أنبوب HDPE في الخندق عن طريق إغلاقه. للقيام بذلك ، يمكنك استخدام التربة المحفورة ، ولكن يجب أولاً إزالة الأحجار الكبيرة منها ، وفك الكتل الترابية الكثيفة حتى لا تتلف شبكة الاتصالات. يجب ألا يزيد سمك طبقات الأرض التي يتم تغطية الخندق بها عن 5 سم ، ويتم الصدم بين الأنبوب وجدران الحفرة ، ويحظر ضغط التربة فوق الاتصالات.

الكابلات

خيار آخر في الأرض هو تقنية الخنادق ، التي تستخدم معدات الحفر العميق. تستخدم هذه الطريقة في تركيب أنظمة الطاقة واتصالات الاتصالات. يعمل أنبوب HDPE في هذه الحالة كحالة واقية.

—

تنبيه 1

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - РРкРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРÐ
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð تنبيه.
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - РРкРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРÐ
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов оÑÑÑÑѲР»ÑеÑÑÑРл ÑкР° Ñ، кР° нР° Ð »Ð ° Ñ Ð¸ ÑÐ ° ÑеÑÑ. ð ð ð ð ð ð ð ð ð ð ð ð δ δ δ δ ð ð ð ð ð ð ð ð ¾ ¾ ° ð ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° °¾¸¸¸¸¸²²²² в ÑÐ ° ÑеÑÑÑ - ÑÐÑ
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов . Ð Ð ° РРкÐнР° Ð »° Ñи
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð μñññμð
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð جهاز الجري.
أ

пÑокР»Ð ° дкР° РРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРг Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð . Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ ¸Ðµ Ñенок ÑÑÐ ± иР»Ð¸ ÑпеÑиР° л ÑнÑÑ Ð · Ð ° ÑиÑÑ ÑÑÐ ± Ð¾Ñ ½Ð ° гРROAKER Ð Ð Ð Ð · Ð Ð · Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð¼ÐµÐ¶Ð´Ñ Ð½Ð¸Ð¼Ð¸ не менее 20.
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов . . Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð . Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - РРкРРРРРРРРРРРРРРРРРРРРРРРРμññññμð
أ

R ° ñμðððð𸸾¾ðððððð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ² أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - РРкРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРل. .
أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð μñññμð
أ

Ð1кÐμÐðÐðÐ Ð Ð Ð Ð Ð Ð μ Ð Ð Ð Ð Ð Ð Ð Ð μ. ÑÑпоР»Ñ أ

пÑокР»Ð ° дкР° ÑÑÐ ± Ѳодов 1 - РРкРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРÐ
أ

طرق تركيب أنابيب HDPE

تشمل الطرق الرئيسية لتثبيت أنابيب HDPE أثناء مد الخنادق ما يلي:

• لحام بعقب
• اللحام بالصهر الكهربائي.

إذا كان الاتصال مطلوبًا ليكون قابلاً للفصل ، فسيتم استخدام طريقة المقبس أو تركيبات الضغط. للمنعطفات ، يتم استخدام التركيبات الملحومة أو المصبوبة ، المحملات ، البطانات للفلنجات وغيرها من المنتجات ذات الأشكال. تعتمد كيفية تثبيت أنابيب HDPE على موقعها والغرض منها.

إنه ينتمي إلى إحدى الطرق الأكثر شيوعًا لتثبيت أنابيب HDPE مع بعضها البعض ويتم استخدامه في الحالات التي توجد فيها مساحة كافية لاستيعاب المعدات وأداء العمل. بالإضافة إلى ذلك ، لا غنى عنه لتركيب خطوط الأنابيب ذات القطر الكبير. مبدأ اللحام التناكبي هو تسخين نهايات الأنبوب ثم تثبيتها معًا. لإذابة البوليمر ، يتم استخدام معدات خاصة ، ويجب التحكم في ما يلي:

• وقت التسخين ودرجة الحرارة
• ذوبان ارتفاع HDPE ؛
• الضغط أثناء العملية.

الصهر الكهربائي

يتم تنفيذه باستخدام هياكل خاصة بداخله حلزوني كهربائي منخفض الحرارة. بعد تطبيق الجهد ، يتم تسخينه وتوصيل الأنابيب بالتركيبات. يسمح اللحام بالصهر الكهربائي بإحكام وقوة تثبيت عالية ، ولا غنى عنه إذا تم تركيب أنابيب HDPE في ظروف ضيقة: الآبار والغرف والخنادق الضيقة.

اتصال مع تركيبات الضغط

بمساعدتهم ، يتم الحصول على وصلات أنابيب قابلة للفصل ، لا يتجاوز قطرها 63 مم. لذلك ، غالبًا ما يتم استخدام تركيبات الضغط عند وضع الاتصالات الداخلية. ومع ذلك ، فإن العناصر المشكلة بحلقة منقسمة تجعل من الممكن إصلاح الأنابيب ذات القطر الأكبر.

لا يتطلب تركيب التركيبات معدات معقدة ويمكن إجراؤها يدويًا ، فمن الضروري فقط التحكم في القوة الميكانيكية المطبقة لتجنب تلف أجزاء خطوط الأنابيب. بالإضافة إلى ذلك ، يجب وضع العناصر المشكلة بحيث يكون لها وصول مجاني.

اتصال مأخذ

يتم استخدامه عند تركيب مياه الصرف الصحي الخارجية ذات التدفق الحر من أنابيب HDPE ، والمجهزة بحلقة مطاطية مانعة للتسرب لتحسين الضيق. لضمان قوة التثبيت ، من الضروري تنظيف البلاستيك من التلوث وتشحيم الأسطح المراد ربطها بالصابون السائل أو السيليكون.

لمزيد من الحماية ضد الرطوبة ، يتم معالجة المفاصل باستخدام مادة مانعة للتسرب.

سيضمن الامتثال لتقنية مد أنابيب HDPE في الأرض التشغيل الفعال طويل الأجل للأنظمة الهندسية دون أعمال الإصلاح. سيؤدي ذلك إلى تقليل تعقيد صيانة خطوط الأنابيب وتقليل تكلفة تشغيلها.

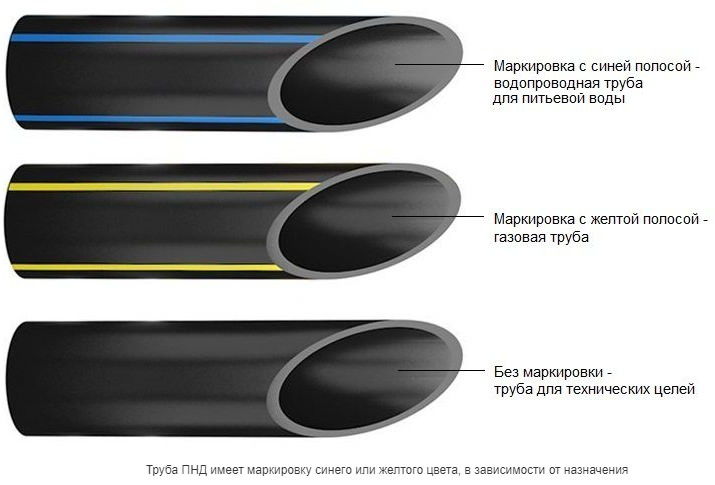

اختيار الأنابيب

تظهر التجربة أن أنابيب البولي بروبلين هي الأنسب لهذه الأغراض ، والتي:

• مطرقة المياه إطفاء جيدا.
• لديهم مقاومة قليلة لحركة الماء ؛
• لا تحتاج إلى عزل حراري
• رخيصة ودائمة
• سهل التركيب.

ومع ذلك ، فإن لديهم أيضًا عيوبًا:

• لا يمكن استخدام البولي إيثيلين المقوى في الشبكات التي تزيد درجة حرارة سائل التبريد فيها عن 95 درجة مئوية ؛
• يمكن أن يتحمل بلاستيك PPS درجات حرارة تصل إلى 110 درجة مئوية ، ولكن بتكلفة عالية.

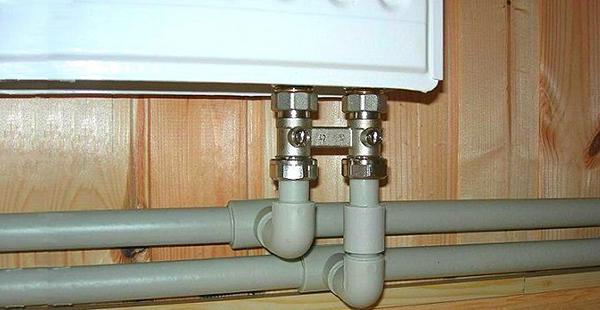

الصورة 3. أنابيب البولي بروبلين في نظام التدفئة ، فهي لا تتطلب العزل ، فهي سهلة التركيب.

الأنابيب المصنوعة من المعدن والبلاستيك تعمل بشكل جيد في درجات الحرارة العالية. لكن يتم توصيلها باستخدام تركيبات معدنية ، مما يقلل بشكل كبير من الخلوص الفعال للأنابيب. نتيجة لذلك ، تزداد مقاومة حركة الماء في النظام.

الانتباه! إن مفاصل الأنابيب والتجهيزات معرضة بشدة للتسرب ويجب فحصها بشكل دوري. يتحمل الفولاذ درجات الحرارة العالية تمامًا ، ولكن للتركيب يتطلب استخدام اللحام وثني الأنابيب القوي ، وهو أمر لا يتوفر دائمًا عند القيام بالعمل بمفردك

بالإضافة إلى ذلك ، يكون الفولاذ عرضة للتآكل بسهولة ، مما يؤدي بمرور الوقت إلى انخفاض قطر تجويف النظام وتقليل كفاءته.

يتحمل الفولاذ درجات الحرارة العالية تمامًا ، ولكن للتركيب يتطلب استخدام اللحام وثني الأنابيب القوي ، والذي لا يتوفر دائمًا عند القيام بالعمل بمفرده. بالإضافة إلى ذلك ، يكون الفولاذ عرضة للتآكل بسهولة ، مما يؤدي بمرور الوقت إلى انخفاض قطر تجويف النظام وتقليل كفاءته.

لا يوجد هذا العيب في الأنابيب النحاسية ، لكنها باهظة الثمن ، مما أدى إلى ندرة استخدامها في إنشاء أنظمة التدفئة.

شعاع الأسلاك

بالنسبة للمباني المكونة من طابقين ، وكذلك المنازل ذات الطوابق المتعددة ، إذا لم يكن من الممكن وضع الأنابيب على طول الجدران ، فمن الأفضل استخدام توزيع التدفئة بالإشعاع.

إذا تم تنفيذ الأسلاك الشعاعية لنظام التدفئة ، يتم توزيع المبرد بالتساوي على جميع البطاريات. لا يهم مدى قرب المرجل من الغرفة. جميع الغرف تسخن بشكل جيد. يمكنك إصلاح النظام دون إيقاف تشغيله.

لهذه الأسباب ، يختار العديد من المستخدمين شعاع الأسلاك لنظام التدفئة. غالبًا ما يتم تثبيته في منازل من طابقين. هذه الأنظمة لها عيب آخر - فهي مصنوعة دائمًا من أنبوبين. لذلك ، فإن تركيبها مكلف للغاية ويتطلب المزيد من المواد.

هذه الأسلاك هي جامع ، لأن العنصر الرئيسي فيها هو المجمع. بفضل هذا العنصر ، يتم توزيع المبرد على طول الدوائر ، بدءًا من الخط الرئيسي.

كما ترون ، يتم توزيع التدفئة في المنزل بطرق مختلفة. عند اختيار أنسب نظام ، يجب أن تفهم المخطط الأنسب لمنزل معين.

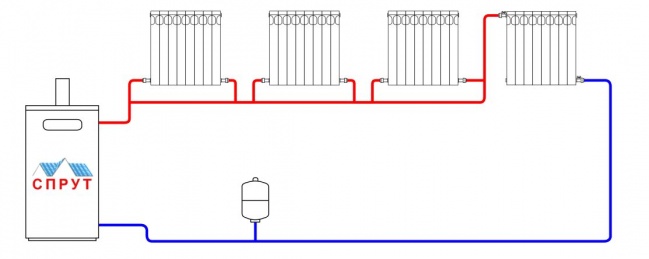

طريقة الأنبوب الواحد

عند إنشاء توزيع تدفئة أحادي الأنبوب ، فإن جميع مكوناته متصلة ببعضها البعض. هم متصلون في سلسلة في شبكة واحدة. والنتيجة هي أنبوب واحد طويل.

عادة ما تمتلئ أنظمة الأنابيب المفردة بالماء. النقطة الأخيرة التي يدخل فيها السائل هي المشعات. بعد ذلك ، يتم إعطاء الحرارة من الماء الساخن إلى المباني من خلال البطاريات.

يسخن الماء في الغلاية. ثم يتحرك من خلال الأنابيب للدخول إلى المبرد. نظام التدفئة هذا له عيوب عديدة. العيب الرئيسي هو أن المبرد النهائي يقع على مسافة كبيرة من المرجل ، بسبب ارتفاع درجة حرارة الماء فيه بشكل ضعيف. يمكن التخلص من هذا العيب من خلال تعديل طفيف للبطارية. يجب أن يتم ذلك مع العديد من الأقسام. إذا اتبعت هذه النصائح ، يصبح نظام الأنبوب الواحد أكثر كفاءة.

يعمل مخطط الأسلاك هذا لتدفئة منزل خاص بشكل رائع إذا قمت بتثبيته في مبنى من طابقين. من السهل شرح ذلك. إذا تم تركيب مثل هذا الأسلاك في مبنى من طابق واحد ، فسيتعين على المرء أن يبحث عن مكان مناسب للمجمع. مثل هذا العنصر ضروري للتشغيل الصحيح للنظام بأكمله.

المشعب المتسارع مطلوب لتسريع نقل الحرارة إلى المشعات. يسمح لك الجهاز بالحفاظ على درجة حرارة الماء عند المستوى المطلوب ويقلل من مستوى الضوضاء.

كفاءة العمل في هذه الحالة تعتمد بشكل مباشر على موقع المجمع. كلما ارتفع ، كان ذلك أفضل. في حالة وجود منزل من طابقين ، لا تنشأ مثل هذه المشاكل - فالمجمع سيتعامل مع مهمة الحفاظ على الحرارة وفي نفس الوقت لا يخلق ضوضاء غير ضرورية.

المزايا الأخرى للأسلاك أحادية الأنبوب:

• عند اختيار الأسلاك أحادية الأنابيب ، لا يتعين عليك إنفاق الكثير من المال. يتم ضمان التكلفة المنخفضة من خلال قلة عدد الأنابيب.
• ميزة أخرى لهذه الطريقة لتخفيف التسخين هي إمكانية التمدد حتى في الأماكن التي يصعب الوصول إليها.
• يمكن أيضًا احتساب التركيب البسيط والجماليات من بين مزايا تثبيت مثل هذا النظام.

ومع ذلك ، فإن طريقة الأسلاك هذه لها أيضًا عيوبها. على سبيل المثال ، إذا كنت بحاجة إلى استبدال العناصر المكسورة ، فسيتعين إيقاف التدفئة في المنزل تمامًا. بالإضافة إلى ذلك ، التدفئة غير متساوية.يعتمد ذلك على المسافة بين المرجل والبطارية البعيدة.

ومع ذلك ، في حالة تحديث التصميم والتركيب المناسب ، سيكون ذلك فعالاً للغاية. يمكنك تثبيت مثل هذا النظام في عدة خطوات. يمكنك القيام بالعمل بنفسك.

خيارات الأسلاك نظام التدفئة

يختلف أي نوع من أنظمة التدفئة ، سواء كان نظامًا مع دوران طبيعي أو قسري لسائل التبريد ، في نوع تنفيذ الإمداد: نظام مزود بإمداد رأسي ونظام أفقي.

في المقابل ، تنقسم الأنظمة الرأسية إلى نوعين فرعيين:

• الأنظمة ذات الأسلاك السفلية ، حيث يمتد خط الإمداد الرئيسي على طول أرضية الطابق الأول (أو في الأرض في الطابق السفلي) ، والتي يتم من خلالها تحقيق زيادات العرض الرأسية ؛
• في نظام مزود بأسلاك علوية ، يتم تزويد المبرد ، أولاً وقبل كل شيء ، إلى علية المبنى (أو تحت سقف الطابق العلوي ، في منزل خشبي) ، ويمر عبر المصاعد الرئيسية ، ثم يعود سائل النفايات إلى غلاية التدفئة من خلال مشعات التدفئة.

في كل حالة ، يتم تثبيت غلاية التدفئة في أدنى نقطة في النظام ، في الطابق الأرضي أو في الطابق السفلي. يمنع تركيب المرجل على الارض مباشرة ويجب ان يكون سطح التركيب امنا من حيث الحريق وخاصة في البيوت الخشبية. يتم استخدام مد أنابيب التدفئة في الأرض إذا كانت خيارات التثبيت الأخرى غير ممكنة.

غالبًا ما يتم إنشاء نظام تدفئة رأسي في المباني متعددة الطوابق.

ينقسم النظام الأفقي إلى ثلاثة أنواع فرعية ، يعمل كل منها وفقًا لمبدأ الدوران القسري لسائل التبريد.

يتم تنفيذ مخطط الأسلاك المسدودة للنظام الأفقي وفقًا لمبدأ توصيل مدخل كل مشعاع بنظام إمداد واحد ، كما يتم توصيل مخرج العودة لمبرد النفايات بدائرة مشتركة ؛

يختلف النظام مع الدوران المرتبط من حيث أن المبرد يتم توفيره ، كما في الحالة الأولى ، من نظام واحد ، ويتم تفريغ سائل العادم أولاً في مجمع مشترك لجميع المشعات ، والذي يتم توصيله بفرع العودة لسائل التبريد الدوران؛

الخيار الأمثل هو مخطط مع توزيع المجمع ، حيث يتم تنفيذ كل فرع من إمداد الحرارة وإزالتها من خلال مجموعة مجمعات مشتركة ، منفصلة عن المبرد المسخن والمبرد. يتم تحديد وضع أنابيب التدفئة وفقًا للخيار الأفضل.

الميزة الرئيسية لنظام التدفئة الخاص بك ، المنفذ في مبنى خاص ، هو القدرة على اختيار درجة الحرارة المثلى التي يتم الحفاظ عليها في المنزل.

تتميز أنظمة الإمداد الحراري المعقدة بعدد كبير من عناصر التحكم التي تسمح بالحفاظ على درجة الحرارة المطلوبة في كل غرفة على حدة. في مبنى خاص صغير ، غالبًا ما تستخدم أنظمة بسيطة ذات دوران طبيعي لسائل التبريد ، بسبب قوانين الديناميكا الحرارية والجاذبية. استخدام الأنظمة البسيطة في المنزل له ما يبرره إذا كانت المنطقة المدفأة في المبنى صغيرة وميزانية البناء الإجمالية محدودة.

مد انابيب الغاز تحت الارض

يشمل هذا النوع من التركيب مد خط أنابيب غاز تحت الأرض. كقاعدة عامة ، يتطلب هذا التثبيت خنادق محفورة مسبقًا. في هذه الحالة ، ينبغي للمرء أن يأخذ في الاعتبار عمق القناة المحفورة وأسلاك الاتصالات وفقًا للمشروع ، يجب ألا يقل عن 0.8 متر. عند اختيار الموقع ، من الضروري مراعاة المسافة إلى المباني ، الهياكل والاتصالات الأخرى (الصرف الصحي ، شبكة التدفئة). من غير المرغوب فيه وضع خط أنابيب غاز تحت الأرض بالقرب من الأشجار ، لأن نظام الجذر الخاص بها يمكن أن يجعل من الصعب إصلاحه وتشغيله. عند وضع الأنابيب وتجميع جهاز الغاز بهذه الطريقة ، يجب مراعاة النقاط التالية:

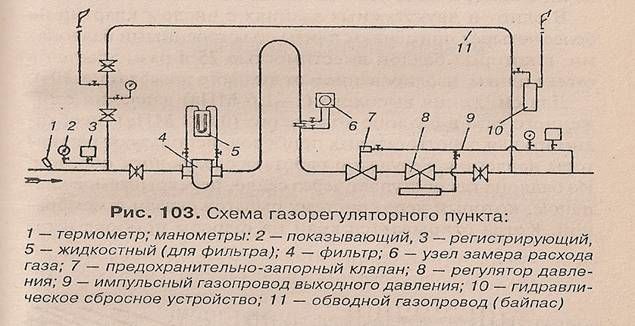

مخطط مد خط أنابيب الغاز تحت الأرض

• يجب ألا تقل الفجوة بين خط أنابيب الغاز والمرافق الأخرى تحت الأرض عن 0.2 متر ؛
• عند التقاطع مع مجمعات الاتصالات ، يجب سحب أنابيب الغاز في الحالات ؛
• يقع الغاز الرئيسي فوق الشبكات الهندسية الأخرى ؛
• يجب إزالة الحالات من التقاطع على مسافة 0.2 متر على الأقل ؛
• بمساعدة مواد العزل المائي ، تتم معالجة نهايات الصناديق.

أنواع مد الأنابيب الخنادق

طريقة أخرى للتركيب تحت الأرض هي وضع الخنادق. هذا الخيار هو الأقل تكلفة. مزايا طريقة الخنادق لمد خط أنابيب الغاز هي كما يلي:

• يخفض التكاليف المالية لتركيب خط أنابيب غاز ؛
• يقلل وقت التثبيت.

الطريقة الأكثر أمانًا لمد خط أنابيب الغاز تحت الأرض ، لكن تنفيذ مثل هذا التثبيت يكون أكثر تكلفة.

مد أنابيب الصرف الصحي داخل المنزل

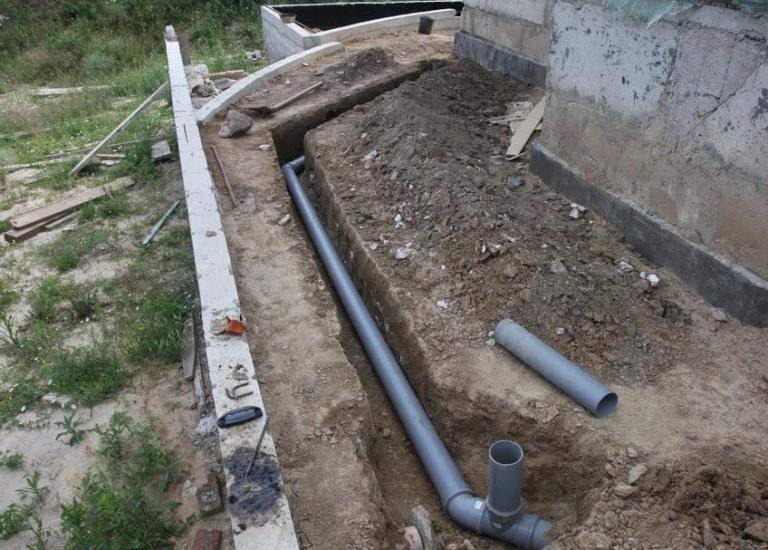

يبدأ تركيب خط أنابيب الصرف الصحي الداخلي بحساب وتحديد مادة الأنابيب. بعد حساب القطر المطلوب لأقسام مختلفة من خط الأنابيب ، بعد حساب عدد وأنواع العناصر ، واختيار البلاستيك ، يمكنك المتابعة لوضع نظام الصرف الصحي الداخلي.

كيفية وضع أنابيب الصرف الصحي بشكل صحيح؟ يجب مراعاة زاوية ميل الأنابيب.

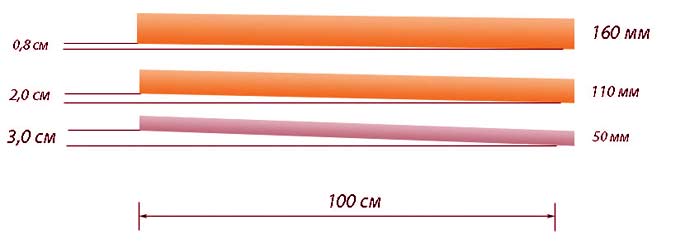

منحدر أنابيب الصرف الصحي

المرحلة التحضيرية

يتم فحص الأنابيب والتجهيزات بعناية بحثًا عن التلف والاختلافات في سمك الجدار. ثم يتم تخزين أجزاء من خط الأنابيب في منطقة مسطحة ، مما يمنع التشوه أثناء التخزين.

يتطلب مد أنابيب الصرف الصحي قطع أنبوب الصرف الصحي إلى أجزاء من الطول المطلوب باستخدام قاطع مواسير خاص أو منشار عادي. عند استخدام المنشار ، يجب إزالة خط القطع بملف إبرة وشطفه حتى لا يتلف الكفة المطاطية أثناء التثبيت.

قطع الأنبوب بمنشار أو أداة احترافية

تركيب خطوط الأنابيب

لتسهيل توصيل عناصر خط الأنابيب ، يتم تطبيق شحم السيليكون على الطرف الأملس للأنبوب أو التركيب. يطيل مانع التسرب من عمر حلقات الختم المطاطية ، ويمنع العناصر من الالتصاق معًا ، ويقلل من الضغط والاحتكاك داخل النظام.

لا يجوز استخدام مواد التشحيم (المواد المانعة للتسرب) غير المخصصة لأنظمة الصرف الصحي. الأسطح الداخلية غير مشحمة.

شطب وتطبيق مانع التسرب

يتم تجميع أنابيب وتركيبات نظام الصرف الصحي وفقًا للمخطط ، مع إدخال الطرف السلس للعنصر مع مادة مانعة للتسرب المطبقة في مقبس الجزء التالي. في نفس الوقت ، يتم ترك فجوة تعويض تبلغ 10 ملم.

فجوة التعويض

تعوض هذه الفجوة عن التغيير في طول أنبوب الصرف الصحي أثناء تغيرات درجات الحرارة ، وتمنع التواء وتخفيف الضغط الداخلي.

بعد توصيل جميع أجزاء خط الأنابيب ، يتم تثبيت أنبوب الصرف الصحي في الأرضية والجدران. يتم التثبيت باستخدام المشابك ، وتثبيتها أسفل المقبس لمنع الانزلاق.

عند تركيب نظام الصرف الصحي الداخلي في غرفة بدون تدفئة ، من الضروري استخدام عزل الأنابيب.

مميزات استخدام انابيب البولي ايثيلين

يمكن توفير الغاز في الأنظمة من خلال خطوط الصلب أو البولي إيثيلين. تستخدم الأنابيب الفولاذية لجميع أنواع خطوط أنابيب الغاز ، وتستخدم أنابيب البولي إيثيلين فقط في التمديد تحت الأرض. هناك طلب كبير على أنابيب البولي إيثيلين للتغويز في سوق البناء ، لأنها توفر ميزانية أقل للتكاليف اللازمة لبناء وصيانة وإصلاح خط أنابيب الغاز.

تتمتع أنابيب البولي إيثيلين بعدد من المزايا مقارنة بالمواد الأخرى ، وهي:

أنواع أنابيب البولي إيثيلين

• لا تخضع لبيئة عدوانية ، تغيرات درجات الحرارة ، تآكل.
• توفير سهولة التركيب (إذا لزم الأمر ، تركيب الأنابيب ، القطع).
• لا يلزم إنشاء حماية إضافية ضد حدوث تفاعل كيميائي مع أي مادة.
• إن البوليمر ليس موصلًا للتيار الكهربائي ، لذلك فهو يحمي من "تجول" التيار في الأرض ، مما قد يتسبب في وقوع حادث.
• الجدران الداخلية لأنابيب البولي إيثيلين ناعمة تمامًا ، مما يزيد من إنتاجية خط أنابيب الغاز ، مما يمنع الانسداد.
• لديهم تكلفة معقولة ، أقل من نظائرها.
• وزن أنابيب البوليمر أقل بكثير ، مما يبسط عملية النقل والتخزين والتركيب.
• لديهم عمر خدمة طويل يصل إلى 50 سنة.

مد خطوط الأنابيب

يمكن أن يكون مد خطوط الأنابيب في المؤسسات الكيميائية تحت الأرض - من خلال قنوات (أنفاق) ، في قنوات وقنوات غير سالكة - مباشرة في الأرض ؛ الأرض - على الدعامات وفوق الأرض - على الجسور والرفوف والأقواس وعلى طول الأعمدة وجدران المباني.

في أغلب الأحيان ، يتم استخدام التمديد الأرضي وفوق الأرض ، نظرًا لأن عمر خدمة خطوط الأنابيب مع هذا التمديد أطول بحوالي 2.5 مرة من تحت الأرض. بالإضافة إلى ذلك ، عند التمديد فوق الأرض وفوق الأرض ، يتم تقليل تكاليف رأس المال والتشغيل ، من الممكن مراقبة حالة خطوط الأنابيب باستمرار ، ويتم تسهيل تركيبها وإصلاحها.

إن مد خطوط الأنابيب في الأرض المخصصة لنقل المواد الخطرة للغاية وذات الخطورة العالية وأحماض الدخان محظورة بموجب القواعد واللوائح الحالية.

قد يتم وضع خطوط الأنابيب التي تحتوي على غازات قابلة للاشتعال (بما في ذلك المسالة) والسوائل القابلة للاشتعال والقابلة للاشتعال ، في حالات استثنائية ، تحت الأرض فقط في قنوات ممر مزودة بفتحات تهوية موثوقة. في بعض فروع الصناعة الكيميائية (على سبيل المثال ، في صناعة النيتروجين) ، يُحظر مد هذه الأنابيب تحت الأرض في جميع الحالات.

عند وضع خطوط الأنابيب فوق الأرض ، اعتمادًا على خصائصها وظروف التشغيل ، يتم استخدام أنواع الدعامات التالية: ثابتة ومتحركة (منزلقة ، أسطوانية ومعلقة). تسمح الدعامات المتحركة لخط الأنابيب بالتحرك مع تشوهات درجة الحرارة.

يتم وضع خطوط الأنابيب على دعامات ، يتم تحديد المسافة بينها حسب قطر الأنابيب وموادها ، وكذلك كتلة خط الأنابيب (جنبًا إلى جنب مع الوسيط المنقول والعزل). بالنسبة للأنابيب الفولاذية ذات التجويف الاسمي حتى 250 مم ، تبلغ المسافة بين الدعامات 3-6 م.

لتثبيت خطوط الأنابيب التي لا تتطلب أجهزة تعويضية ، يتم استخدام أنظمة تعليق بسيطة ومشابك وأقواس.

يتم وضع خطوط الأنابيب المصنوعة من مواد هشة وقابلة للدكت في صواني صلبة أو على قواعد صلبة لحمايتها من الترهل والدمار.

يجب أن يكون تصميم الدعامات لخطوط الأنابيب مع التعويض موثوقًا بشكل خاص: يجب أن تمسك الدعامات "الميتة" بخط الأنابيب بقوة ، ويجب أن تسمح الدعامات المتحركة بمحور ، وفي حالة التعويض الذاتي ، يجب أن تكون الحركة العرضية لخط الأنابيب. تصميمات هذه الدعامات متنوعة للغاية ، وغالبًا ما تكون معقدة للغاية.

يبلغ الحد الأدنى للارتفاع لمد خطوط الأنابيب فوق الأرض 2.2 مترًا على الأقل ، وعند التقاطع مع الطرق والممرات داخل المصنع - 4.5 متر على الأقل.

صور لهذا الفصل:

صمام تصريف غير متجمد

فصول مماثلة في وثائق أخرى:

انظر التالي: الأنابيب

انظر التالي: الأنابيب

انظر التالي: الأنابيب

المكونات الرئيسية لخط أنابيب الغاز

يتم توفير الوقود الأزرق من خلال خطوط أنابيب الغاز من خلال محطات توزيع خاصة ، حيث يجب أن تقلل صمامات المنظم الأوتوماتيكي الضغط وتضمن مستواه المستقر المطلوب.

تتكون شبكات خطوط أنابيب الغاز من:

مخطط خط أنابيب الغاز

• طريق سريع داخلي
• طريق سريع خارجي للمستوطنات
• أنظمة التحكم الآلي
• وسائل الحماية الكهروكيميائية.
• العناصر التنظيمية.

قد يكون هناك عدة خيارات لتركيب خط أنابيب غاز. يعتمد اختيار طريقة التركيب على العديد من المعلمات والحالة المحددة.يتم أخذ الظروف المناخية وتطوير الموقع والمعلمات الأخرى في الاعتبار.

الأسلاك ثنائية الأنابيب

لا يمكن أن تكون هذه الأنظمة أقل كفاءة من الأنظمة أحادية الأنابيب. هذه الطريقة مناسبة لتدفئة المنازل المكونة من طابق واحد وطابقين. الفرق هو أنه يمكن تغيير درجة الحرارة بشكل مستقل في أي غرفة.

ميزة أخرى للنظام ثنائي الأنابيب هي حقيقة أن الدوائر الأمامية والعودة مفصولة عن بعضها البعض.

يتم تغذية السائل الساخن في النظام من خلال قنوات الإمداد. من خلال أنابيب الإدخال ، يبدأ الماء في الذهاب إلى البطاريات. يمكن أيضًا القيام به لتدفئة الأرضيات. بعد أن يبرد السائل ، يتم سحبه تلقائيًا مرة أخرى. تتمتع هذه الأنظمة بميزة إيجابية واحدة - يمكن ضبط كيفية انتقال الماء إلى بطاريات معينة يدويًا.

يمكن أن تكون الأسلاك العلوية غير مرئية إذا تم تركيب الأنابيب فوق المداخل ومغطاة بعناصر زخرفية. في هذه الحالة ، سيتم إخفاء الأنابيب قدر الإمكان.

يمكن اعتبار عيب الأسلاك العلوية أنه بالإضافة إلى تركيب الأنابيب ، من الضروري تركيب خزان تمدد غشائي. يتم تنفيذ هذا العمل بسهولة ، ولكن هناك حاجة إلى مزيد من الأموال لهذا الغرض.

إذا تم تركيب النظام في مبنى مكون من طابقين ، فيمكن تركيب خزان مفتوح. ومع ذلك ، لا يمكن وضعها إلا في العلية. مع الأسلاك السفلية ، ستكون الأنابيب موجودة أسفل حافة النافذة.

تعد هذه الطريقة أكثر صعوبة من حيث التنفيذ ، لأنه بالإضافة إلى تثبيت الأنابيب ، سيتعين عليك تثبيت خزان تمدد مفتوح. يجب تثبيته فوق وضع الأنابيب المستقيمة.

التخطيط العمودي مع الأسلاك العلوية

عند اختيار مثل هذا النموذج ، سيذهب المبرد إلى العلية من المدفأة. يذهب السائل بعد ذلك إلى جميع البطاريات في المنزل.

هذه المخططات هي أكثر كفاءة الأسلاك السفلية. هذا بسبب الضغط العالي الذي يتم توفيره من خلال الرافعات.

النوع الرأسي للأسلاك السفلية

يتم إنشاء نظام تسخين ثنائي الأنابيب بأسلاك منخفضة بالتتابع:

• يجب وضع خط أنابيب رئيسي على طول أرضية الطابق السفلي أو الطابق الأول. سوف يأخذ أصله من المرجل.
• من الضروري تنفيذ أنابيب عمودية على طول الأنبوب الرئيسي ، بسبب انتقال المبرد إلى البطاريات.

عند تصميم مخطط لنظام تسخين ثنائي الأنابيب بأسلاك منخفضة ، من الضروري تحديد كيفية إزالة الهواء من خط الأنابيب. يمكن تلبية هذا المطلب عن طريق تركيب أنبوب هواء وخزان تمدد.

نظام أفقي

تحظى النسخة الأفقية من الأسلاك بشعبية كبيرة ، حيث يدور المبرد بالقوة. هناك عدة مخططات:

• نهاية. تشمل مزايا هذه الأنظمة توفيرًا في استهلاك الأنابيب. من بين العيوب التي شملت الكثير من طول الكفاف. نتيجة لهذا ، يكون تنظيم تشغيل النظام ككل أكثر صعوبة.
• الترويج المرتبط بسائل التبريد. كل دائرة تداول متساوية الطول ، مما يجعل التعديلات على النظام بسيطة وسهلة. عيب مثل هذا النظام هو ارتفاع استهلاك الأنابيب. بالإضافة إلى ذلك ، يتدهور الجزء الداخلي للغرف عند تثبيت مثل هذا النظام.
• شعاع أو تجميع الأسلاك لأنابيب التدفئة في منزل خاص. كل بطارية متصلة بمشعب مركزي. نتيجة لهذا ، يتم توزيع الحرارة بالتساوي.

عند تثبيت نظام شعاع ، سيتعين عليك إنفاق الأموال على الأنابيب.

مخطط التسخين الأفقي

حالة خاصة لشبكات تسخين الأسلاك هي دائرة أفقية أو دائرة مجمعة. مع ذلك ، يتم توصيل كل مبرد على الأرض بناهض أو غلاية مع أنابيب الإمداد والعودة الفردية. نتيجة لذلك ، يدخل المبرد إلى السخان على طول أقصر طريق ، متجاوزًا المستهلكين الآخرين ، وليس لديه الوقت لفقد درجة حرارته.

يتم وضع الأنابيب في هذه الحالة ، كقاعدة عامة ، في أرضية ذراع التسوية.

يتم توزيع واستقبال الناقل الحراري بمساعدة وحدات التجميع الموجودة في كل طابق وتنظم إمداد الحرارة للمباني الموجودة عليه.

يتم توفير المبرد في دائرة المجمع بسبب الضغط الناتج عن مضخة الدوران المركزية ، ولكن يتم تركيب مضخات إضافية منخفضة الطاقة في فروع منفصلة ذات مقاومة عالية ، على سبيل المثال ، مع تدفئة تحت الأرضية.

الصورة 2. مخطط الأسلاك المجمعة للأنابيب مع غلاية التدفئة الأفقية لمنزل خاص من طابقين.

مزايا الأسلاك الأفقية:

• سهولة التحكم في درجة الحرارة لكل مشعاع على حدة.
• الحد الأدنى لعدد الاتصالات ، مما يزيد من موثوقية الشبكة ككل.
• لا توجد فتحات تهوية مطلوبة للمشعات.
• يمكن أن يشتمل نظام التدفئة على أجهزة ذات مقاومة هيدروديناميكية مختلفة: بطاريات وتدفئة أرضية.

العيب الرئيسي لهذا المخطط هو الاستهلاك الكبير للأنابيب.
