فحص العدادات

يتم اختبار جميع الأجهزة في المصنع قبل إصدارها. تأكد من أن نتائج الفحص موضحة على العداد وعلى المستندات المرفقة.

بعد تركيب مقياس الحرارة ، يجب فحصه كل 4 سنوات. للقيام بذلك ، يلجأون إلى المنظمات ذات الصلة: إلى مراكز خدمة الشركات المصنعة ، إلى الشركات المتخصصة. يتم فحص العدادات على نفقتك الخاصة.

عليك أن تأخذ قراءات العداد بنفسك. تشبه العملية عدادات الكهرباء. يشار إلى الفرق في المؤشرات في الإيصال عند الدفع ، ثم يضرب في التعريفات المقررة. علاوة على ذلك ، يتم الدفع في أي فرع من فروع البنك.

عدادات الحرارة العامة للمنزل هي أجهزة مترولوجية ضرورية للتركيب في جميع المباني السكنية. تم توضيح ذلك في القانون الاتحادي 261-FZ ، الذي تم تبنيه في 23 نوفمبر 2009 ، ويهدف إلى تحسين كفاءة استخدام الطاقة. توفر عدادات الحرارة التحكم في استهلاك الحرارة من قبل سكان MKD ، وتسمح لك بحساب تكلفة تدفئة كل شقة على حدة. بالنظر إلى أننا نتحدث عن أجهزة معقدة تقنيًا ، يجب فحص أجهزة القياس الحراري بانتظام. سنحدد عدد المرات وكيف يتم تنفيذ هذا الإجراء ، ومن يدفع مقابل صيانة عدادات المنزل المشتركة.

كيفية تقديم الدليل بشكل صحيح

يعد مقياس حرارة الشقة وظيفيًا أبسط بكثير من الهاتف المحمول الحديث ، لكن المستخدمين لديهم بشكل دوري سوء فهم حول عملية أخذ قراءات العرض وإرسالها.

لمنع مثل هذه المواقف ، قبل البدء في إجراء أخذ ونقل القراءات ، يوصى بدراسة جواز سفره بعناية ، والذي يوفر إجابات لمعظم الأسئلة المتعلقة بخصائص الجهاز وصيانته.

اعتمادًا على ميزات تصميم الجهاز ، يتم جمع البيانات بالطرق التالية:

1. من شاشة الكريستال السائل عن طريق التثبيت البصري للقراءات من أقسام مختلفة من القائمة ، والتي يتم تبديلها بواسطة الزر.
2. جهاز الإرسال ORTO
   ، والذي تم تضمينه في الحزمة الأساسية للأجهزة الأوروبية. تسمح لك الطريقة بالعرض على جهاز كمبيوتر وطباعة معلومات موسعة حول تشغيل الجهاز.
3. وحدة M-bus
   يتم تضمينه في توصيل العدادات الفردية من أجل توصيل الجهاز بشبكة تجميع البيانات المركزية بواسطة منظمات الإمداد الحراري. لذلك ، يتم دمج مجموعة من الأجهزة في شبكة منخفضة التيار مع كبل زوج مجدول ومتصل بمحور يقوم باستقصائها بشكل دوري. بعد ذلك ، يتم إنشاء تقرير وتسليمه إلى مؤسسة الإمداد الحراري ، أو عرضه على شاشة الكمبيوتر.
4. وحدة راديو
   ، المزود ببعض الأمتار ، ينقل البيانات لاسلكيًا عبر مسافات تصل إلى عدة مئات من الأمتار. عندما يدخل جهاز الاستقبال في نطاق الإشارة ، يتم تسجيل القراءات وتسليمها إلى مؤسسة الإمداد الحراري. لذلك ، يتم توصيل جهاز الاستقبال أحيانًا بشاحنة قمامة ، والتي ، عند اتباع المسار ، تجمع البيانات من العدادات القريبة.

أرشفة القراءات

تخزن جميع عدادات الحرارة الإلكترونية في بيانات الأرشيف حول المؤشرات المتراكمة لاستهلاك الطاقة الحرارية ووقت التشغيل والخمول ودرجة حرارة سائل التبريد في خطوط الأنابيب الأمامية والعائدة وإجمالي وقت التشغيل ورموز الخطأ.

افتراضيًا ، يتم تكوين الجهاز لأنماط الأرشفة المختلفة:

• ساعيا؛
• اليومي؛
• شهريا؛
• سنوي.

لا يمكن قراءة بعض البيانات ، مثل إجمالي وقت التشغيل ورموز الخطأ ، إلا باستخدام جهاز كمبيوتر وبرنامج خاص مثبت عليه.

نقل القراءات عبر الإنترنت

من أكثر الطرق ملاءمة لنقل قراءات الطاقة الحرارية المستهلكة إلى المؤسسات لحسابها هو النقل عبر الإنترنت. تكمن الراحة والتطبيق العملي في القدرة على التحكم بشكل مستقل في المدفوعات والديون ، فضلاً عن تتبع استهلاك الحرارة في فترات مختلفة دون البقاء في طوابير وقضاء فترة زمنية صغيرة.

للقيام بذلك ، يجب أن يكون لديك جهاز كمبيوتر شخصي متصل بالشبكة وعنوان موقع الويب الخاص بالمنظمة المسيطرة ، بالإضافة إلى تسجيل الدخول وكلمة المرور لحسابك الشخصي ، وبعد إدخال أي نموذج لإدخال القراءات سيتم فتحه. لمنع حدوث خلافات في حالة حدوث عطل أو عطل محتمل بالموقع ، يُنصح بأخذ "لقطات شاشة" للشاشة بعد إدخال المعلومات.

الأحكام العامة

يتحمل أصحاب المنازل مسؤولية دفع تكاليف تركيب العدادات في المباني السكنية ، بينما يحق لكل مالك تركيب جهاز قياس في شقته. يتم وضع أجهزة القياس العامة للمنزل على مشعب المدخل ، والذي يوفر إمداد المنزل بسائل التبريد. فرد - على أنابيب التدفئة المؤدية إلى شقة معينة.

النقاط التالية نموذجية لتركيب عدادات الحرارة:

• يمكن تركيب أجهزة قياس حرارة عامة بموافقة جميع أصحاب الشقق ؛
• في حالة عدم وجود عداد ، يتم حساب تكلفة الطاقة الحرارية باستخدام عامل مضاعف 1.5 ؛
• يعد تركيب أدوات القياس الفردية أمرًا اختياريًا ، على الرغم من عدم حظره بموجب القانون المعمول به ، ولكن حساب هذه العدادات ممكن فقط في الحالات التي تكون فيها جميع الشقق في المنزل مجهزة بها ؛
• تتم خدمة الأجهزة العامة على حساب الرسوم التي يدفعها السكان لإصلاح الممتلكات العامة ، والأجهزة الفردية - من قبل مالك الشقة.

لديك سؤال أو تحتاج إلى مساعدة قانونية؟ استفد من الاستشارة المجانية:

وفقًا للإحصاءات ، فإن تركيب عدادات الحرارة يقلل من تكاليف التدفئة بحوالي 30٪.

تكلفة التحقق من عدادات الحرارة

تختلف أجهزة القياس الحراري في طريقة عملها والتكوين الأساسي. تشمل العناصر الرئيسية ما يلي:

• مستشعر درجة الحرارة - يحدد المعلمات العامة لسائل التبريد ؛
• مقياس التدفق - يتحكم في كمية المياه التي تدخل نظام التسخين ؛
• مقياس الحرارة - يقرأ قراءات المستشعرات ويعرض كمية الحرارة المستهلكة على الشاشة.

يتم إجراء التحقق لكل جهاز من أجهزة الكمبيوتر بشكل منفصل ، ويتم إصدار فاتورة بالمبلغ الإجمالي للدفع. تكلفة الاختبار تشمل:

1. تكاليف نقل الشركة - السفر إلى مكان العمل ؛
2. تركيب / تفكيك المعدات ؛
3. عمل أخصائي معتمد ؛
4. استبدال البطاريات.

تعريفات أداء العمل ، تحددها كل من المنظمات المعتمدة بشكل مستقل. على سبيل المثال ، يتراوح سعر فحص عداد الحرارة في موسكو والمناطق الوسطى بين 20.000-50.000 روبل ، اعتمادًا على نوع العداد وقائمة الخدمات المقدمة.

الانتباه!
بسبب التغييرات الأخيرة في التشريعات ، قد تكون المعلومات الواردة في هذه المقالة قديمة. ومع ذلك ، كل حالة مختلفة.

لحل مشكلتك ، املأ النموذج التالي أو اتصل بالأرقام المدرجة على الموقع ، وسوف ينصحك محامونا مجانًا!

مقياس الحرارة هو جهاز لتسجيل الناقل الحراري المستهلك ، وهو حاليًا مربح للغاية ، حيث يتيح لك توفير المال عن طريق الدفع فقط مقابل الحرارة المستهلكة ، مما يلغي المدفوعات الزائدة.

النقطة المهمة هي الاختيار الصحيح لنوع الجهاز اعتمادًا على موقع التثبيت وميزات التصميم لشبكة التدفئة ، بالإضافة إلى إبرام اتفاقية مع مؤسسة الخدمة التي ستراقب الحالة الفنية للجهاز.

هناك العديد من نماذج عدادات الحرارة التي تختلف في التصميم والحجم ، لكن مبدأ كيفية عمل عداد التسخين يظل كما هو في أبسط جهاز يقيس درجة الحرارة وتدفق المياه عند مدخل ومخرج خط أنابيب الإمداد الحراري. تظهر الاختلافات فقط في الأساليب الهندسية لحل هذه المشكلة.

يعتمد تشغيل مقياس الحرارة على مبدأ حساب كمية الحرارة باستخدام البيانات المأخوذة من مستشعر تدفق سائل التبريد وزوج من مستشعرات درجة الحرارة. يوجد قياس لكمية المياه التي مرت عبر نظام التسخين ، بالإضافة إلى اختلاف درجة الحرارة عند المدخل والمخرج.

يتم حساب كمية الحرارة من خلال منتج معدل تدفق الماء الذي يمر عبر نظام التسخين وفرق درجة الحرارة بين المبرد الوارد والصادر ، والذي يتم التعبير عنه بواسطة الصيغة

س \ u003d G * (ر 1-ر 2)
، gcal / h ، حيث:

• جي
  هو معدل تدفق الماء الشامل ، t / h ؛
• T1،2
  - مؤشرات درجة حرارة الماء عند مدخل ومخرج النظام ، o C.

يتم إرسال جميع البيانات من أجهزة الاستشعار إلى الآلة الحاسبة ، والتي ، بعد معالجتها ، تحدد قيمة استهلاك الحرارة وتسجيل النتيجة في الأرشيف. يتم عرض قيمة الحرارة المستهلكة على شاشة الجهاز ويمكن التقاطها من أي لحظة.

ما يؤثر على دقة مقياس الحرارة

تيكيم كومباكت الخامس

يحتوي مقياس الحرارة ، مثل أي جهاز دقيق ، على خطأ كلي معين عند قياس الحرارة المستهلكة ، وهو مجموع أخطاء أجهزة استشعار درجة الحرارة ومقياس التدفق والآلة الحاسبة. في محاسبة الشقق ، يتم استخدام الأجهزة ذات الخطأ المسموح به بنسبة 6-10٪. قد يتجاوز معدل الخطأ الفعلي المعدل الأساسي ، اعتمادًا على الخصائص التقنية للمكونات.

يتم تحديد الزيادة في المؤشر بالعوامل التالية:

1. سعة درجة حرارة المبرد الواردة والصادرة ، والتي أقل من 30 درجة مئوية
   .
2. الانتهاكات أثناء التثبيت فيما يتعلق بمتطلبات الشركة المصنعة (عند التثبيت من قبل منظمة غير مرخصة ، تسحب الشركة المصنعة التزامات الضمان منها).
3. نوعية الأنابيب غير الملائمة ، والماء العسر المستخدم في المبرد ، ووجود شوائب ميكانيكية بداخله.
4. عندما يكون معدل تدفق سائل التبريد أقل من الحد الأدنى للقيمة المشار إليها في الخصائص التقنية للجهاز.

كيف يتم قياس الحرارة المستهلكة؟

من المعتاد حساب التعريفة الجمركية للحرارة المستهلكة بالجيغا كالوري. تشير وحدة القياس إلى وحدة غير منهجية ، وقد تم استخدامها تقليديًا منذ وجود الاتحاد السوفياتي. الأجهزة المصنوعة في أوروبا تحسب الحرارة المستهلكة بوحدة جيجا جول (SI) ، أو وحدة دولية غير نظامية مقبولة عمومًا كيلوواط ساعة (كيلوواط ساعة)
.

أنواع التحقق من عدادات الحرارة

هناك عدة أنواع لمعايرة عدادات الحرارة:

• خبرات؛
• دورية.
• استثنائي.

التحقق الأولي هو تحقق في المصنع أو بعد إصلاح الجهاز.

دوري - يتم إجراؤه وفقًا للفاصل الزمني بين فترة التحقق. كقاعدة عامة ، تتراوح من 4 إلى 6 سنوات ويتم تعيينها من قبل الشركة المصنعة. بعد الانتهاء من كل فترة زمنية ، يتم إجراء التحقق.

يتم إجراء تحقق غير عادي في حالة فقد المستندات ، وبالتالي الجهل بالتحقق المجدول التالي ، وأيضًا إذا لم يتم تشغيل العداد لفترة طويلة أو كان به تلف في الحالة.

مبدأ تشغيل مقياس الحرارة

01 يناير 2015. بقلم Super User. نشرت في مقالات مفيدة

تأتي عدادات الحرارة بطبيعتها مع مقياس تدفق ميكانيكي وفوق صوتي ، يتم من خلاله تشكيل تكلفة مقياس حرارة الشقة. يتم تثبيت مقياس الحرارة على كل من أنابيب الإمداد والعودة لنظام التدفئة ، والتي تسمح بها الشركة المصنعة. كيف يعمل مقياس الحرارة ، مقياس الحرارة في الشقة. يعتمد مبدأ التشغيل على كمية المياه التي تمر عبر مقياس الحرارة المركب وفرق درجة حرارة المبرد في أنابيب الإمداد والعودة. كما يعلم الجميع الماء الساخن يدخل البطاريات (مشعات) ويسخن الهواء داخل الغرفة ومنه نحصل على الفرق في درجات حرارة الماء عند مدخل ومخرج الشقة.

Q هو مقدار الحرارة المستهلكة

م - معدل التدفق الكتلي لسائل التبريد ، [م 3 / ساعة]

c هي السعة الحرارية للمبرد ، [Gcal / kg⋅ ° C]

t1 ، t2 هي درجات حرارة سائل التبريد عند مدخل ومخرج النظام ، على التوالي ،

يتم إرسال بيانات مقياس الحرارة من مستشعر تدفق المياه إلى الآلة الحاسبة ، كما أنها تتلقى البيانات من مستشعرين لدرجة الحرارة ، يقعان على التوالي في أنابيب الإمداد والعودة. تعالج الآلة الحاسبة البيانات الأولية وتحفظها في الأرشيف. يتم نقل جميع المعلومات اللازمة للمستخدم إلى الشاشة ويمكن أيضًا قراءتها بواسطة نظام جمع البيانات عبر الراديو أو المبوس السلكي.

إنشاء التقرير:

لقد قمت بتثبيت مقياس حرارة فردي (مقياس حرارة) ويطرح السؤال على الفور حول كيفية قراءة المعلومات وإنشاء تقرير لمؤسسة الإمداد الحراري. من الضروري دراسة تعليمات التشغيل الخاصة بمقياس الحرارة المثبت ، والذي يصف كيفية عرض المعلومات الضرورية بشكل صحيح. اعتمادًا على الشركة المصنعة لمقياس الحرارة ، يتم عرض الطاقة الحرارية على الشاشة بكميات فيزيائية مختلفة. هذا ضروري ، 1 Gcal = 4.187 GJ = 1163 kW / h ، من أجل النقل الصحيح للطاقة الحرارية. غالبًا ما تصدر المنظمة المشغلة فواتير وفقًا للتعريفة في Gcal ، لذلك يجب فهم نظام التحويل.

يحتاج كل مستأجر اشترى مقياس حرارة إلى معرفة أنه إلى جانب القراءات الفعلية لمقياس الحرارة الفردي للشقة ، من الضروري دفع تكاليف تدفئة المناطق المشتركة ، مثل السلالم والمصاعد والطوابق السفلية ، في المتوسط ​​0.5 غريفنا. . لكل 1 م 2 من مساحة الشقة الخاصة.

تعتمد منهجية احتساب هذه الدفعة على المستندات القانونية التالية:

مرسوم بتاريخ 21 أبريل 2005 N 630 بشأن الموافقة على قواعد استخدام الخدمات من الحرق المركزي والتزويد بالبرد

وإمداد الماء الساخن والمياه وعقد موحد لتقديم الخدمات من الحرق المركزي وتزويد الماء البارد والساخن وإمدادات المياه.

الأمر رقم 31.10.2006 N 359 المتعلق بتأكيد منهجية تسخين كمية الحرارة المستخدمة لإحراق مكان النيران الحارقة للمنازل السكنية الغنية ، يجب دفع هذه الرسوم مقابل حرقها

الأمر 22.02.2008 N 47 بشأن الموافقة على التوصية المتعلقة بكيفية إصلاح طرق rozrahunka مقدار الدفء المحروق في المكان الحارق للمنازل السكنية الغنية المحترقة corystuvannya ، تلك الرسوم للحرق.

صحيفة رقم D11-10 / 37466 بتاريخ 14 أكتوبر 2002. وفقًا لتفسيرات ZNDPI الأوكرانية على الحياة المدنية ، فإن توصيات 1،2 لمعامل تسخين الطاقة الحرارية ، ملطخة بالحرق باستخدام coristuvannya الحارقة وعدم تكسية الحرارة المحروقة.

صيانة عدادات الطاقة الحرارية

تتكون وحدة قياس الطاقة الحرارية من حاسبة كمية الحرارة ، والمحولات الحرارية المقاومة ، ومحولات التدفق الأولية ، ومحولات الضغط ، وأجهزة الاستشعار ، وأدوات القياس والمعدات المساعدة (إمدادات الطاقة ، وأجهزة التحكم ، وما إلى ذلك).

يتم إجراء صيانة عدادات الحرارة خلال إحدى عمليات فحص التحكم مرة واحدة على الأقل شهريًا. وهي مقسمة إلى فحص خارجي وصيانة وقائية لعدادات الحرارة.

أثناء الفحص الخارجي يتم:

• الفحص البصري لتحديد الأضرار والأعطال الميكانيكية ؛
• التحقق من وجود الأختام وسلامتها ؛
• التحقق من التغييرات التي لم ينص عليها المشروع ؛
• التحقق من ظروف التشغيل وحالة المكان الذي تم فيه تركيب UUTE ؛
• أخذ القراءات وتسجيلها في مجلة.
• تنظيف المباني وموقع تركيب UUTE من الأجسام الغريبة التي تتداخل مع الصيانة.

تشمل الصيانة الوقائية:

• معدات التنظيف من الغبار.
• اختبار آلية العد
• التحقق من تكوين (إعدادات) الآلة الحاسبة ؛
• ضبط وفحص إشارات خرج المحولات ؛
• فحص الآلة الحاسبة لوجود تشوهات قابلة للبرمجة ؛
• فحص الجهد الكهربائي
• فحص التأريض وخطوط الأنابيب لنقص الجهد وفرق الجهد ؛
• التخلص من التسريبات المحتملة وفحص الصمامات ؛
• بدء الماء من صمام مشترك إلى العقدة.

قد يكون انتهاك التردد أو اللوائح الخاصة بصيانة أجهزة قياس الحرارة مكلفًا. يمكن أن يتسبب التلف الصغير القابل للإصلاح بسهولة والذي لم يتم اكتشافه في الوقت المناسب ، بعد مرور بعض الوقت ، في وقوع حادث خطير ، مما يتطلب استبدال العناصر باهظة الثمن من ITP و UUTE.

• هل نحن بحاجة إلى منظمة خدمية؟
• هل هناك قانون يتطلب ذلك؟
• ماذا ينتظرنا إذا رفضنا الخدمة؟
• ما الذي تتضمنه خدمة الصيانة؟

دعونا نتعامل مع جميع الأسئلة بالترتيب.

لا يتطلب مقياس الحرارة ، من جانب المالك ، عناية خاصة. بطارية الليثيوم التي تشغل مقياس الحرارة ليست مناسبة لإعادة الاستخدام ، ولكن يجب التخلص منها. العناية الخاصة بالبطارية ليست ضرورية ، فعمر الخدمة المعلن من قبل الشركة المصنعة لا يقل عن ست سنوات ، وعادة لا يزيد عن خمس سنوات ، وهذا يساوي عمر خدمة العداد قبل فحصه (فترة التحقق من الحالة هي أربع إلى خمس سنوات لمقاييس الحرارة المختلفة). يجب على الأخصائي الذي يقوم بفحص مقياس الحرارة أو صيانته تغيير البطارية كل أربع سنوات تقريبًا. إذا كانت محولات الطاقة الخاصة بك تعمل بالبطاريات أيضًا ، فيجب تغييرها كل عامين.

المقاومة الحرارية - لا تتطلب الصيانة.

مبدأ تشغيل الجهاز الحراري

يتم تثبيت مقياس الحرارة من أجل تحديد كمية الماء ، أي المبرد ، وكذلك لقياس درجة حرارته. كقاعدة عامة ، يتم تثبيت جهاز التسخين على أنبوب أفقي. في هذه الحالة ، سيعمل جهاز تدفئة واحد فقط للشقة بأكملها. ولكن إذا كانت الأنابيب عمودية (رافع منفصل لكل بطارية) ، وكان خط الأنابيب هذا في معظم المباني القديمة متعددة الطوابق. في هذه الحالة ، يتم وضع جهاز منفصل على كل بطارية.

العوامل التي يمكن أن تؤثر على خطأ مقياس التسخين:

• إذا كان هناك فرق حراري أقل من + 30 درجة ؛
• إذا كان دوران المبرد مضطربًا ، أي انخفاض التدفق.
• التثبيت غير الصحيح ، أي أجهزة استشعار درجة الحرارة المثبتة بشكل غير صحيح ، اتجاه العداد غير الصحيح ؛
• تدني جودة المياه والأنابيب ، أي الماء العسر ، والشوائب المختلفة الموجودة فيه (الصدأ ، الرمل ، إلخ).

كيفية التحقق بشكل صحيح

يجب أن يكون مفهوماً أن صانع الأقفال في مكتب الإسكان الذي يعمل في خدمة ممتلكات المنزل المشترك لا يحق له إجراء مثل هذه التحقق. هذا إجراء معقد تقنيًا ، حيث يُسمح للمتخصصين والشركات التي اجتازت اعتماد الدولة بأداءها.
. وتشمل هذه:

• المنظمات التجارية ذات الصلاحيات المناسبة ؛
• ممثلو الشركة المصنعة
• الفروع الإقليمية لروستست.

مع أي من المنظمات المدرجة ، يمكن لشركة الإدارة إبرام اتفاقية للصيانة الدورية لأجهزة قياس المنزل العامة أو استخدام خدمات المتخصصين لمرة واحدة.

يتم التحقق بما يتفق بدقة مع اللوائح الفنية المحددة ، ويتم تنفيذه بالتسلسل التالي:

1. تفكيك العمل - الجهاز مفصول عن مصادر الطاقة ، وإزالة من الحرارة الرئيسية. في وقت الاختبار ، تم توصيل أجهزة محاكاة خاصة بشبكة التدفئة.
2. معايرة المعدات - يتم تعيين المؤشرات المرجعية المقدمة من الشركة المصنعة.
3. الإعدادات - اضبط المعلمات اللازمة حتى يعمل الجهاز بشكل صحيح.
4. التحقق - اختبار دقة القراءات في ظل ظروف التشغيل المختلفة.
5. التأكيد - يتم وضع ختم أو إصدار شهادة تفيد بأن الجهاز قد تم التحقق منه وليس به خطأ في القراءات. الوثيقة الصادرة صالحة خلال فترة التحقق.
6. التثبيت - تتم إزالة أجهزة المحاكاة من مصدر التدفئة الرئيسي ، ويتم تثبيت العداد في مكانه الأصلي ، ومتصل بمصدر الطاقة.
7. التكليف - إعداد الوثائق اللازمة للإشراف الفني.
8. التشغيل - يتم ختم العداد من قبل مفتش معتمد لشبكات التدفئة ، ويتم أخذ القراءات الأولية.

حقيقة أن جهاز قياس الحرارة في حالة جيدة يتم تأكيدها من خلال قانون منفصل يوقعه كبير مهندسي الشبكات الحرارية.
.

تعتبر قراءات مقياس الحرارة موثوقة خلال فترة المعايرة بأكملها. بعد هذه الفترة ، يتم التعرف على أي أجهزة قياس على أنها غير مناسبة للتشغيل اللاحق ، وبالتالي ، تعتبر القراءات المأخوذة وفواتير التدفئة غير صالحة.

أنواع أجهزة التسخين الحراري

تشمل الأنواع الرئيسية لعدادات الحرارة ما يلي:

• مقياس سرعة الدوران أو ميكانيكي
• فوق صوتي.
• الكهرومغناطيسي؛
• دوامة.

وهناك أيضًا تصنيف حسب النطاق. على سبيل المثال ، الصناعية أو الفردية.

يعد مقياس الحرارة الصناعي للتدفئة جهازًا منزليًا مشتركًا (في المباني السكنية) ، ويتم تثبيته أيضًا في منشآت الإنتاج. يبلغ قطر هذه الوحدة 2.5 سم إلى 30 سم وتتراوح كمية سائل التبريد من 0.6 إلى 2.5 متر مكعب في الساعة.

جهاز التدفئة الفردي هو الوحدة التي يتم تركيبها داخل الشقة. ويختلف في أن قنواته ذات قطر صغير لا يزيد عن 2 سم وأيضًا نطاق كمية المبرد يصبح من 0.6 إلى 2.5 متر مكعب في الساعة. هذا العداد مزود بجهازين هما عداد الحرارة وعداد الماء الساخن.

كم مرة يتم التحقق؟

التحقق من الأجهزة المترولوجية هو مجموعة من الإجراءات التي تهدف إلى تحديد الأخطاء في التشغيل وتحديد دقة القراءات. بغض النظر عن مكان تركيب مقياس الحرارة ، يتم تنفيذ إجراء التحقق من أدائه فقط من قبل المتخصصين الذين لديهم المعدات اللازمة والإذن للقيام بهذا العمل.

هناك 3 فترات زمنية لفحص عدادات الحرارة:

1. أساسي - يتم إجراؤه بواسطة موظفي الشركة المصنعة قبل تشغيل الجهاز أو بعد الإصلاح ؛
2. مخطط - يتم تحديد وتيرة التنفيذ من قبل الشركة المصنعة ، وعادة ما تختلف فترة الفحص الداخلي في غضون 4-6 سنوات ؛
3. استثنائي - يمكن إجراؤه في أي وقت ، بشرط عدم استخدام الجهاز لفترة طويلة ، ولا يوجد توثيق على عمليات الفحص السابقة ، فهناك تلف في العلبة.

يبلغ إجمالي عمر الخدمة لهذه الأجهزة من 12 إلى 14 عامًا ، اعتمادًا على نوع العداد.

يسمح القانون باختبارات الفحص غير المجدولة لمقياس الحرارة إذا كانت هناك اختلافات قوية بين القراءات ومتوسط ​​المعايير الإحصائية. يبدأ ممثلو خدمات المراقبة المترولوجية عملية التحقق من التفتيش ، وعادة ما يكون السبب هو شكوى من سكان المنزل حول زيادة الرسوم الجمركية لدفع فواتير المرافق.

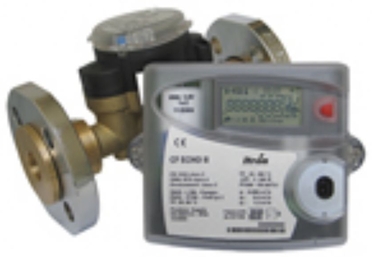

مقياس التسخين بالموجات فوق الصوتية

غالبًا ما يتم تثبيت هذا النوع من العدادات كجهاز شائع للمباني السكنية. يكمن مبدأ تشغيله في الإشارة فوق الصوتية ، وبفضل ذلك يقوم الجهاز ، في الواقع ، بأخذ القياسات (باستخدام جهاز استشعار). يتم تمرير هذه الإشارة عبر الماء. تتكون المجموعة الكاملة لهذا الجهاز من باعث وجهاز يرسل إشارة. يتم تثبيت هذه المكونات واحدة مقابل الأخرى.

أرز. 3 جهاز الموجات فوق الصوتية

من الأفضل تركيب جهاز الموجات فوق الصوتية في المنازل ذات الأنابيب الجديدة ، حيث إنه حساس للغاية للتلوث.

هناك أنواع من أجهزة قياس الحرارة بالموجات فوق الصوتية:

كل نوع من هذه الأنواع يعطي قراءات دقيقة فقط إذا كانت المياه نظيفة وخالية من الشوائب. أي تلوث أو حتى فقاعات هواء ستؤثر على القراءات.

تشمل مزايا هذا العداد محتوى المعلومات ، والذي يتم تحقيقه بفضل شاشة العرض البلورية السائلة وحقيقة أنه عند تثبيت هذا النموذج ، لا يزيد الضغط الهيدروليكي.

ولكن هناك أيضًا عيبًا في تشغيل جهاز الموجات فوق الصوتية: إذا كان مصدر الطاقة غير مستقر ، فسيتم توصيله عبر UPS.

جهاز تسخين دوامة

يمكن تركيب هذا العداد على الأنابيب الأفقية والعمودية. مبدأ العملية هو قياس سرعة وعدد الدوامات. أي أنه يمثل عقبة في طريق تدفق المياه ، حيث يدور الماء حول هذا العائق ونتيجة لذلك ، يتم إنشاء الدوامات. ليس حساسًا لمظاهر العوائق المختلفة ، مثل الصدأ والحجم وما إلى ذلك. يمكن أن يعطي هذا العداد قراءات غير صحيحة فقط في حالة وجود هواء في النظام.

مجموعة كاملة من جهاز تسخين دوامة:

• آلية العد
• إطار؛
• لوحات؛
• هدية الحرارة
• منقي.

أرز. 5 جهاز دوامة

يتم تركيب عداد الدوامة أفقيًا بين أنبوبين.

قيود على تركيب عداد حرارة في الشقة

يهتم العديد من المستهلكين بما إذا كانوا يضعون عدادات للتدفئة بشكل فردي في كل شقة؟ والحقيقة هي أنه في معظم المباني السكنية المحلية ، عند إنشاء نظام تدفئة ، يتم استخدام الأسلاك الصاعدة العمودية ، مما يمنع تركيب عداد شقة واحد.

في مثل هذه الحالة ، لا يوجد سوى حل واحد - وضع العدادات على المشعات ، لكن مثل هذا الحل يصعب تنفيذه للأسباب التالية:

• سيكلف تركيب العديد من الأجهزة الحرارية في شقة واحدة أصحابها مبلغًا جيدًا ، لأن كل متر لبطارية التدفئة يكلف الكثير من المال ؛
• يعيق أخذ القراءات من كل جهاز حقيقة أن عمال المرافق غير قادرين على إجراء جولات شهرية لجميع الغرف في شقق المنزل من أجل تسجيل البيانات. عند القيام بهذا العمل بمفردك ، قد تشعر بالارتباك في الأرقام وترتكب أخطاء في الحسابات ؛
• مشاكل الصيانة - يصعب التحكم في العديد من الأجهزة والتحقق من أدائها الصحيح ؛
• مقياس المبرد للتدفئة ضعيف الدقة ، لأن الاختلاف في مدخله ومخرجه صغير جدًا لدرجة أن الجهاز غالبًا ما يكون غير قادر على إصلاحه.

يمكن أن يكون المخرج من هذا الموقف هو تركيب موزعين خاصين يقيسون معدل تدفق حامل الحرارة السائل ، بناءً على اختلاف درجة الحرارة بين سطح المبرد والهواء في الغرفة. تكلفة أحد هذه الأجهزة ميسورة التكلفة بالنسبة للمستهلك.

في المباني التي تم بناؤها بعد عام 2000 ، يتم استخدام التوزيع الأفقي لنظام التدفئة ، لذلك يكفي في مثل هذه الشقق تثبيت عداد واحد لاستهلاك الحرارة ، ولا يلزم الموزعين. نتيجة للإجراءات المذكورة أعلاه ، يمكن تخفيض المدفوعات الشهرية للخدمات التي تقدمها المرافق بشكل كبير عن طريق تركيب عدادات الحرارة.

الأعطال والإصلاحات

تقتصر صيانة الجهاز على صيانته في حالة صالحة للعمل ، والفحص المنتظم ، وتجنب الأسباب التي تؤدي إلى التآكل والتلف المبكر. وفقًا للفقرة 80 من قواعد المحاسبة التجارية لسائل التبريد ، يتم إجراء جميع عمليات الصيانة والتحكم في التشغيل الصحيح للعداد بواسطة المستهلك. من جانب المالك ، لا يحتاج إلى رعاية خاصة.

بطارية الليثيوم أو البطاريات التي تشغل الجهاز ليست مناسبة لإعادة الاستخدام ويجب التخلص منها في حالة فشلها.

إذا تم الكشف عن أي عطل في تشغيل جهاز القياس ، يجب على المستهلك إخطار شركة الخدمة والمؤسسة التي توفر الإمداد الحراري في غضون 24 ساعة.جنبًا إلى جنب مع الموظف المعتمد الذي تم الوصول إليه ، يتم وضع قانون ، والذي يتم نقله بعد ذلك إلى مؤسسة الإمداد الحراري مع تقرير عن استهلاك الحرارة للفترة المقابلة. في حالة الإخطار المبكر بالانهيار ، يتم حساب استهلاك الحرارة بطريقة قياسية.

ستقدم شركة الخدمة خدمات لإصلاح أو استبدال العداد ، وقد تقوم بتركيب جهاز بديل أثناء الإصلاح. يتم تنظيم تكلفة التركيب والتفكيك والإصلاح والخدمات الأخرى بموجب اتفاقية بين المستهلك وشركة الخدمة.

تسجيل الخطأ

كمعيار ، تم تجهيز عدادات الحرارة بنظام اختبار ذاتي يمكنه اكتشاف عدم الدقة في التشغيل. تقوم الآلة الحاسبة باستعلام أجهزة الاستشعار بشكل دوري ، وإذا فشلت ، تقوم بإصلاح الخطأ وتخصيص رمز لها وتكتبه في الأرشيف. الأخطاء الأكثر شيوعًا التي تم الإبلاغ عنها هي:

1. التركيب غير الصحيح أو تلف جهاز استشعار درجة الحرارة أو جهاز التدفق.
2. شحنة بطارية غير كافية.
3. وجود الهواء في مسار التدفق.
4. لا يوجد تدفق إذا كان هناك اختلاف في درجة الحرارة لأكثر من ساعة.

فك وتركيب عداد التسخين

قبل تثبيت عداد التدفئة في شقة أو مبنى سكني ، تتم دعوة متخصصين من الشركات المتخصصة التي لديها تصاريح لهذا النوع من العمل. بناءً على الحالة المحددة ، يمكنهم تحمل الالتزامات التالية:

1. تطوير مشروع.
2. تقديم المستندات إلى جهات معينة من أجل الحصول على تصاريح.
3. قم بتثبيت الجهاز وتسجيله. في حالة عدم وجود تسجيل ، يتم الدفع مقابل التدفئة المقدمة وفقًا للتعريفات المقررة.
4. قم بإجراء الاختبارات وتشغيل الجهاز.

يجب أن يتضمن المشروع المطور النقاط التالية:

1. نوع وجهاز النموذج المصمم للعمل في نظام تدفئة معين.
2. الحسابات اللازمة للحمل الحراري وتدفق المبرد.
3. مخطط نظام التدفئة مع موقع تركيب مقياس الحرارة.
4. حساب خسائر الحرارة المحتملة.
5. حساب الدفع لتوريد الطاقة الحرارية.

فحص عدادات التدفئة

كقاعدة عامة ، يصل الجهاز عالي الجودة إلى نقطة البيع التي تم اختبارها في البداية. يتم تنفيذ الإجراء في المصنع ، والذي يتم إثباته بختم مع سجل مطابق للسجل في الوثائق. بالإضافة إلى ذلك ، تشير المستندات إلى الفاصل الزمني للمعايرة.

بعد هذه الفترة ، يجب على مالك الجهاز الاتصال بمركز خدمة الشركة المصنعة أو المؤسسة المخولة بفحص العداد وتثبيته. هناك شركات تعمل بعد تركيب الجهاز على صيانته.

يتم إجراء التأكيد الدوري للفئة المترولوجية ، أو التحقق بكلمة واحدة ، من قبل شركة متخصصة لديها تركيبات صب ، وكذلك تصريح صادر عن سلطات الإشراف المترولوجي.

تعتمد فترة المعايرة على نوع الجهاز ، وتتراوح متوسطها من 4 إلى 5 سنوات.

لهذا الغرض ، يتم استدعاء عالم المقاييس ، وإزالة الأختام ، ويقوم أخصائي من مؤسسة الخدمة بتفكيك العداد وإرساله للتحقق. بعد الفحص وإعادة التجميع ، يتم إغلاق الجهاز.

مقياس التسخين هو جهاز لحساب الطاقة الحرارية ، والذي يسمح لك بتوفير المال عن طريق الدفع فقط مقابل الخدمة المستهلكة بالفعل. سيؤدي عدم الامتثال للشروط أدناه إلى عدم القدرة على دفع ثمن الحرارة وفقًا لقراءات العداد.

من أجل التشغيل الصحيح وطويل الأمد للجهاز ، من المهم اختيار نوع العداد ، الذي يجب أن يكون موجودًا في سجل الدولة لأدوات القياس المقبولة للاستخدام ، وأيضًا الحصول على شهادة مترولوجية في السلطة المناسبة. الجهاز مُركب من قبل شركة مرخصة للقيام بهذا العمل.

تم تركيب الجهاز من قبل مؤسسة مرخصة للقيام بهذا العمل.
