قنوات التفاف لأنابيب التدفئة

نظرة عامة على أنظمة التدفئة اللوح

1. تسخين اللوح السائل.

يشمل نظام تسخين المياه العناصر التالية:

• كتلة الرادياتير: مبادل حراري مصنوع من أنبوبين نحاسيين ، فوقهما يتم تثبيت صفائح من النحاس الأصفر أو الألومنيوم ، مما يوفر عملية الحمل الحراري ، وصندوق من الألومنيوم للحماية والزخرفة.
• مشعب التوزيع ، ويتكون من اثنين من الأنابيب الفولاذية لمدخلات ومخرجات السائل الحراري. وهي مجهزة أيضًا بفتحات تهوية وصمامات فصل وصمامات تصريف.
• مواسير مصنوعة من البولي ايثيلين مغطاة بالتموج يتم من خلالها توصيل السائل وتفريغه. مثبتة بمحاذاة الحائط أو على الأرض. يجب أن يكون الحد الأقصى لضغط العمل حوالي 3 أجواء.

تسخين المياه الحاشية حساس لمطرقة المياه وزيادة الضغط الحالي نتيجة اختبار الضغط ، لذلك ، يتم استخدام الاتصالات المعدنية والبلاستيكية أو النحاسية بدلاً من خراطيم البولي إيثيلين للاتصال بنظام مركزي. يتم التثبيت عن طريق اللحام. في الوقت نفسه ، يوصي الخبراء باستخدام مبادل حراري وسيط ، والذي يأخذ كل "الفائض". وبالتالي ، فإن السخان من نوع اللوح محمي من الأحمال الزائدة ، وستتوافق مدة خدمته مع ضمان 10 سنوات المعلن.

في المنازل الخاصة ، يتم توصيل مضخة دوران ، وأجهزة تنظيم الحرارة ، وأجهزة استشعار عند مدخل المبرد بجهاز استقبال المجمع. لشراء لوح أساسي سائل دافئ ، سيتعين عليك إنفاق 4000 روبل لكل متر. م.كقاعدة عامة ، يوصي المصنعون بتركيب دائرة لا يزيد طولها عن 15 مترًا ، وإلا فإن كفاءة النظام تنخفض بشكل كبير. يجب أن تكون درجة حرارة سطح القاعدة القياسية حوالي +50 درجة مئوية ، مع كل متر إضافي يسوء المؤشر بمقدار 2-5 درجات تحت نفس الظروف.

وفقًا للمراجعات ، فإن سخانات التفاف من النوع السائل ، على الرغم من كونها باهظة الثمن ، فعالة:

"لقد قمت بتركيب نظام تدفئة اللوح الأساسي في منطقة للأطفال تبلغ مساحتها 20 مترًا مربعًا. م القدرة المعلنة 200 واط لكل متر طولي. في وضع الإحماء الأولي من -10 إلى +20 ، أثبت المجمع أنه ممتاز - حرفيًا بعد 20 دقيقة أصبحت الغرفة دافئة ومريحة. في المستقبل ، سأستخدمه بنصف طاقته للحفاظ على النتائج المحققة ".

فيشين أوليغ ، تامبوف.

"داشا بالقرب من البحيرة بارد رطب ورطب. اخترت تسخين الحواف بنواة نحاسية للتدفئة. بالطبع ، اتضح أنها باهظة الثمن بعض الشيء ، لكن المزايا ملحوظة على الفور: أعلى درجة حرارة متساوية في جميع أنحاء حجم الغرفة ، لا يوجد هواء محموم كما هو الحال مع تدفئة المبرد.

الكسندر شيلوف ، سانت بطرسبرغ.

2. التسخين الكهربائي للقاعدة.

تشير القاعدة الكهربائية إلى أنظمة تسخين الهواء. جهاز الوحدة يشبه السائل. يتم تثبيت عنصر تسخين في الأنبوب النحاسي السفلي ، وكابل طاقة في جديلة مقاومة للحرارة مدمج في الجزء العلوي. الحد الأقصى لمستوى الطاقة هو 280 واط لكل متر واحد. يبدأ سعر تدفئة اللوح من 2000 روبل / رينغيت ماليزي. م الأبعاد الكلية للوحدة: الارتفاع - 16 ، العرض - 4 سم ، الطول - 1-2 م كاملة مع أغطية خارجية وداخلية ونهائية مصنوعة من PVC.

ينتج العديد من الشركات المصنعة كلا النوعين من تسخين اللوح الأساسي ، مع تكييفها مع أي نوع من مولدات الحرارة. وبالتالي ، يعمل نظام التدفئة THERMODUL جنبًا إلى جنب مع غلايات الغاز والنفط والألواح الشمسية. يوفر التصميم إمكانية ضبط درجة الحرارة باستخدام منظمات الحرارة.

تتوفر أيضًا إصدارات مزودة بنظام الأشعة تحت الحمراء. على سبيل المثال ، تتميز سخان القاعدة الروسي Megador بقوة تصل إلى 200 واط ، وتبلغ مساحة التدفئة لمتر واحد قيد التشغيل 8 متر مربع.لا يقتصر نطاق التطبيق على: المنازل الريفية والشقق والمكاتب والمباني الصناعية والمرائب والدفيئات وغيرها. فترة الضمان لا تقل عن 10 سنوات. تعتمد أسعار القواعد الحرارية على الطرازات والوظائف الإضافية وبالطبع الشركة المصنعة.

تكلفة تدفئة اللوح في موسكو ومنطقة موسكو.

مزايا وعيوب تدفئة اللوح

تشمل المزايا ما يلي:

• سريع ، والأهم من ذلك ، تدفئة موحدة للغرفة ، لأنه في الواقع ، يتم استخدام جدار الغرفة كسطح تدفئة للهواء ؛
• الفعالية من حيث التكلفة - بفضل سرعة التدفئة ، يتم تقليل تكلفة تدفئة المكان. في المقابل ، تمنع الستارة الحرارية ، التي تشكل تيارًا من الهواء الساخن بالقرب من الجدران ، فقدان الحرارة من خلال أقسام الجدار ؛
• مع أفضل عزل حراري ، فإن احتمالية رطوبة الجدران عالية جدًا. يقلل تسخينها بشكل كبير من خطر تراكم التكثيف ، وتشكيل العفن ، وبالتالي تدمير المواد ؛
• قصور ذاتي منخفض - نظرًا لصغر حجمها ، "يتم تشغيل" الأجهزة لتعمل بشكل أسرع. تتيح لك نفس الميزة ضبط درجة الحرارة بسهولة في وقت قصير جدًا ؛

• يمكن التنظيم الحراري بشكل فردي لكل غرفة ؛
• تركيب بسيط إلى حد ما ، افعل ذلك بنفسك ؛
• الزخرفة - قاعدة التسخين ليست أوسع بكثير من الأرضية المعتادة. يتم إخفاء نظام التدفئة بالكامل عن الأنظار ولا يتداخل مع وضع المفروشات على الإطلاق. القاعدة الوحيدة التي يوصى بمراعاتها هي عدم وضع قطع كبيرة من الأثاث فوق عنصر التسخين ، لأن ذلك يقلل من فعاليتها.

عيوب:

• تم تصميم الطريقة لمنطقة محدودة - يجب ألا يتجاوز طول الدائرة 15 مترًا ؛
• تركيب النظام هو آخر أبسط مراحل العمل. تتطلب العمليات الحسابية والإعداد الأولية وقتًا أطول وحسابات دقيقة ؛
• النظام فعال فقط إذا كان المنزل معزولًا جيدًا.

مبدأ نظام التدفئة من نوع اللوح

تعمل القاعدة الدافئة بسبب تأثير Coanda ، أي بسبب انخفاض الضغط المتكون في منطقة أسطحها. جانب واحد فقط لديه حرية الوصول إلى الهواء. ينتشر تدفق الهواء على مساحة كبيرة.

تتطلب لوحة التسخين هذه تركيب مشعات على السطح الخارجي للجدار. يحتوي صندوق شرائح الألمنيوم على زوج من الثقوب الأفقية. عندما يدخل تيار هواء بارد ، فإنه يسخن ويرتفع. وبالتالي ، يتم تسخين سطح الجدار بالكامل بشكل متساوٍ قدر الإمكان.

نظرًا لحقيقة أن لوح التسخين هذا يعمل بدون مشاركة الحمل الحراري ، فإن التسخين القوي لسائل التبريد غير مطلوب. تحتوي هذه المشعات على أنبوب مصنوع من مواد موصلة للحرارة ، مثل النحاس أو الألومنيوم.

مخطط تركيب المبرد في منزل من 3 غرف.

روزيت الزخرفية

يصبح التشطيب الزخرفي لأنابيب التدفئة التي تمر عبر الأرضية مشكلة حادة أثناء وضع الباركيه. هناك طريقتان لإنهاء أنابيب التدفئة.

تراكبات زخرفية لأنابيب التدفئة

تفترض الطريقة الأولى ما يلي: الأنابيب محكمة تمامًا ، دون ترك فجوات ، ملفوفة بملف ، ملفوفة بورق مقوى يحتوي على الأسبستوس. يتم ذلك في ذروة القاعدة المستقبلية. بعد ذلك ، يتم وضع المكان حول الأنبوب بمادة مقاومة للحرارة ومرونة جيدة.

لتغطية الشقوق ، يتم استخدام ملاط ​​أسمنتي بسيط.

الطريقة الثانية أبسط. تمتلئ الفجوة بين الباركيه والأنبوب بمادة مانعة للتسرب مرنة ذات مقاومة جيدة للحرارة. المكان الذي يتم فيه إخفاء الأرضية ووصلة الأنبوب بوردة زخرفية. بفضل مجموعة واسعة من المقابس ، يمكن اختيارها للأنابيب من أي قطر.تتكون مآخذ أنابيب التدفئة من جزأين ، ويتم توصيلها بفضل ارتفاع. عند تقاطع جزأين من المقبس ، يتم تلطيخهم بالغراء. بعد أن يجف الغراء ، يتم توصيل المقابس بطريقة حول الأنبوب ، ثم الضغط على الأرض بإحكام قدر الإمكان. قم بإزالة أي مادة لاصقة متبقية بقطعة قماش ناعمة.

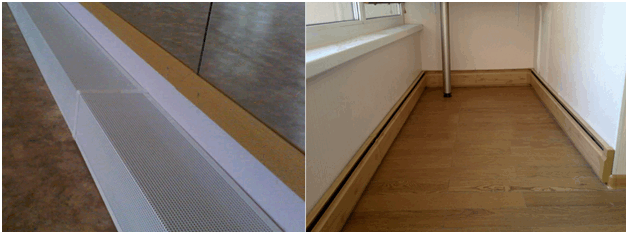

أنواع أغطية القاعدة لخطوط أنابيب التدفئة

السمة الرئيسية لتصنيف الألواح الجانبية لأنابيب التدفئة هي مادة التصنيع ، والتي يمكن تقسيمها إلى 3 مجموعات رئيسية:

تتضمن كل مجموعة العديد من المتغيرات التي تختلف في الأبعاد ، والملف الشخصي ، واللون ، ونسيج السطح ، وما إلى ذلك.

بالإضافة إلى ذلك ، يمكن إضافة مجموعة من الصناديق ذاتية الصنع إلى النقاط المذكورة أعلاه ، والتي يتم تصنيعها على أساس إطار ملف تعريف قرص مضغوط مثبت على الحائط ، متبوعًا بتغليف من اللوح الجصي والبلاستيك أو بلاط السيراميك أو تشطيب الفسيفساء.

• أغطية بدون أقواس للأنابيب (شاشات) - يتم تثبيتها على الحائط فوق خط الأنابيب المثبت والثابت ؛
• قذيفة كاملة مع حوامل لخط الأنابيب - مثبتة على حاملات الأقواس مع الأنابيب.

يجب أن يتم اختيار القاعدة الزخرفية بالرجوع إلى ظروف التشغيل المحددة ، بما في ذلك العديد من العوامل (مكان التثبيت ، والقطر وعدد الأنابيب في الرموش ، ووجود العزل الحراري ، وما إلى ذلك) والجزء الداخلي للغرفة.

دعونا نفكر في الخيارات الخاصة بكيفية إخفاء أنابيب التدفئة وأنواع عديدة من القاعدة الزخرفية المستخدمة لإنهاء أنابيب أنظمة التدفئة.

شاشات معدنية القاعدة

المنتجات عبارة عن أغطية من قسم بيضاوي أو مستطيل مصنوع من الألومنيوم أو الفولاذ المقاوم للصدأ ، والتي يتم تثبيتها بعقب إلى الحائط على الحائط بمسامير ذاتية التنصت فوق خط الأنابيب المركب. سطح هذه القاعدة مثقوب ، مما يقلل من وزن المنتج ، ويجعل تسخين الغرفة أكثر اتساقًا ويسمح بالتحكم البصري في ضيق خط الأنابيب. الغلاف متين ، في حالة حدوث تلف ميكانيكي يتم استعادته عن طريق الاستقامة ، وهو سهل التجميع ويسمح بالطلاء.

يمكن تقطيع هذه القاعدة إلى أجزاء من أي طول ، بما في ذلك تلك الملائمة لموقع الصمامات الحابسة فوق العقد في حالة الحاجة إلى استبدالها أو إصلاحها.

يتم تثبيت الأغلفة على أي ارتفاع في مد الأنابيب ، ومن الممكن أيضًا وضعها مباشرة على طول تقاطع الأرضية مع الجدران.

الألواح البلاستيكية

الألواح البلاستيكية لأنابيب التدفئة - خيار الميزانية لحل المشكلة. تكون خصائص البلاستيك المستخدم لهذه الأغراض منخفضة بشكل عام. تبقى الخدوش الناتجة عن التلف الميكانيكي على المنتجات ، وبعض الأصناف بعد عام من التشغيل لها انحرافات عن الهندسة الأصلية. لكن مجموعة كبيرة من أسعار المواد تسمح لك بتغيير الألواح كل عام أو عامين دون أي نفقات خاصة ، وفي نفس الوقت إدخال لمسات جديدة على الجزء الداخلي للغرفة - هناك العديد من الخيارات للتنفيذ الفني لهذه الملحقات (بسعر أقل. الأخشاب ، تحت الحجر الطبيعي ، إلخ).

الألواح الخشبية

لا تُصنع المنتجات الخشبية في شكل نماذج عالمية ، لأن تكلفة الخشب الطبيعي المناسب لقشرة مقاومة للحرارة مرتفعة. لذلك ، يتم طلب هذا التشطيب في ورش النجارة أو الأثاث وفقًا للأحجام والرسومات الفردية.

الصناديق المصنوعة من الخشب ، مع المعالجة المناسبة والعناية المناسبة ، جميلة ومتينة. يمكن تغيير لون الخشب قبل الطلاء بطبقة واقية من الورنيش عن طريق تطبيق صبغة - تركيبة صبغ يتم إنتاجها بألوان مختلفة وتشبع.

يتم تثبيت القواعد المصنوعة من الخشب على أقواس مثبتة مسبقًا على الحائط.يمر السطح الداخلي للمنتجات بجميع أنواع المعالجة الضرورية قبل التثبيت ("Antizhuk" ، طبقتان من نيترو ورنيش) ، ويتم صنع السطح الخارجي بعد التعديل النهائي لكفاف القاعدة بالكامل.

ما هي تدفئة اللوح؟

هناك عدد كبير نسبيًا من الأنظمة الممتعة والاقتصادية إلى حد ما في السوق والتي لا يستطيع ساكن المدينة العادي استخدامها. هذا غالبًا بسبب عدم القدرة على توفير عزل حراري كافٍ للشقة. والشيء الآخر هو امتلاك منزل يمكنك من خلاله تحقيق أداء عالٍ حقًا. والذي بدوره يسمح باستخدام خيارات التدفئة غير التقليدية.

تسخين الحواف يشير إلى مثل هذه الأنظمة. حصلت على اسمها بسبب طريقة التثبيت: المشعات المستخدمة للتدفئة صغيرة جدًا في الحجم - 3 * 14 سم ، ومثبتة على طول جدار الغرفة. في المظهر ، لا يختلفون عمليًا عن قاعدة الأرضية المعتادة.

مبدأ التشغيل على النحو التالي: يدخل الهواء البارد على مستوى الأرض إلى المبرد من خلال الفتحة السفلية ، ويتم تسخينه على سطح المبادل الحراري وإدخاله إلى الغرفة من خلال الفتحة العلوية. الميزة هي أن الهواء الساخن لا يتحرك على الفور في جميع أنحاء حجم الغرفة بالكامل ، ولكنه ينتشر على طول الجدار ، ويسخن سطحه في المقام الأول. وفقًا لذلك ، لا يتم تسخين الغرفة عن طريق تدفق الهواء الدافئ بقدر ما يتم بواسطة سطح الجدار الساخن. يتمتع مثل هذا النظام ، بناءً على ردود الفعل من المستهلكين ، ومعظمهم من الأوروبيين ، بالعديد من المزايا. تُظهر الصورة مثالاً على هذه التدفئة في منزل خاص.

كيف يعمل النظام

يتم تنظيم نظام تسخين القاعدة بطريقة يتم فيها تثبيت عناصر التسخين على طول محيط الجدران الخارجية للمبنى بالقرب من الأرضية ، بالقرب من سطحها.

يشتمل صندوق عناصر التسخين ، المصنوع من شرائح الألمنيوم ، في تصميمه على فتحتين أفقيتين تعملان بطولها بالكامل من الجوانب المتقابلة - واحدة بالقرب من الأرض والأخرى في الأعلى.

يخترق الهواء البارد الفتحة السفلية إلى اللوح الأساسي ، حيث ترتفع درجة حرارته وترتفع ، ولكن على عكس أجهزة التسخين الأخرى التي تعمل وفقًا لمبادئ الحمل الحراري ، فإن الهواء الساخن ، وفقًا لتأثير Coanda الموصوف أعلاه ، ينتشر فقط على طول سطح الجدار ، مما يعطي انها تسخن.

نتيجة لهذه الحركة ، يتم تسخين هذا السطح فقط وليس حجم الهواء في الغرفة. ثم يبدأ الجدار المسخن بالفعل في إشعاع الحرارة بالتساوي في نطاق الأشعة تحت الحمراء.

توزيع مناطق درجة الحرارة في حجم الغرفة

يتطلب هذا التصميم استخدام مواد ذات موصلية حرارية عالية ، والتي يناسبها النحاس والألمنيوم على النحو الأمثل. نظرًا لأن التسخين لا يرجع إلى الحمل الحراري ، ولكن نتيجة نقل الطاقة المشعة ، فلا داعي لاستخدام سائل تبريد عالي الحرارة.

حتى في وضع التشغيل الأقصى ، يتم تسخين صندوق الألمنيوم الخاص بعنصر التسخين درجة الحرارة لا أكثر 40 درجة مئوية ، والجدار الذي يقف عنده ، على التوالي ، لا يزيد عن 37 درجة مئوية ، وهو آمن تمامًا ويقضي على احتمالية الإصابة بحروق.

الصفات الإيجابية للنظام

تشمل الصفات الإيجابية للتدفئة في الألواح ما يلي:

الاختلافات بين نظام "اللوح الدافئ" والبطاريات التقليدية

• يتم توزيع الحرارة بالتساوي في جميع أنحاء الغرفة. بسبب الأشعة تحت الحمراء ، يتم تسخين الأشياء المعتمة فقط في الغرفة ؛
• يسخن الحجم الكامل للهواء في الغرفة بالتساوي ، على عكس التسخين بالحمل الحراري ، حيث يتراكم الهواء الأكثر دفئًا في الأعلى ؛
• لا توجد حركة حمل حراري عمليًا للكتل الهوائية ، على التوالي ، يتم تشكيل حد أدنى من جزيئات الغبار المعلقة ؛
• ينظر جسم الإنسان إلى الأشعة الحرارية تحت الحمراء على أنها طبيعية ؛
• تتميز أسطح الجدران والأرضيات والأسقف بدرجة حرارة قريبة من درجة حرارة جسم الإنسان ، وبالتالي فهي لا تزيل الحرارة منه. نظرًا لأن الأسطح دافئة وجافة ، يتم التخلص من مشكلة تكوين الرطوبة والتكثيف على الجدران والسقف ؛
• بغض النظر عن عمر المبنى ، يتم تثبيت تسخين المياه بشكل بسيط وسريع. على عكس المشعات المعتادة ، فإن عناصر التسخين هذه تكاد تكون غير مرئية ؛
• يتمتع النظام بإمكانية صيانة عالية لا تتطلب تفكيك طلاء التشطيب ؛

• بفضل منظمات الحرارة ، يمكنك تعيين المناخ المحلي الأمثل في كل غرفة بشكل منفصل ؛
• درجة الحرارة المنخفضة لسائل التبريد لها تأثير إيجابي على كفاءة النظام ، مما يسمح لك بتقليل تكاليف الطاقة بنسبة 30-40٪.

الميزات التي يمكن أن تعزى إلى أوجه القصور

على الرغم من المزايا الواضحة ، فإن الأسلاك القاعدية لأنابيب التدفئة لها عيوبها ، والتي تشمل ما يلي:

• القيود المفروضة على طول دائرة تسخين واحدة - يجب ألا يتجاوز طولها أكثر من 15 مترًا ، وإلا تقل كفاءة نظام "القاعدة الدافئة" بشكل كبير. في هذه الحالة ، لا يمكنك الاستغناء عن مشعب التوزيع ؛
• من الضروري أن تكون عناصر التسخين مفتوحة قدر الإمكان. لا يوصى بسد أسطح الجدران بأثاث الخزانة ، حيث يمكن أن يتسبب ذلك في تشويه تدفق الهواء ومنع الأشعة تحت الحمراء ؛
• لا تقم بتركيب طيات زخرفية على الألواح لتسخين الأنابيب. لأنها ستقلل من انتقال الحرارة:
• نظرًا لارتباط المشعات بإحكام بسطح الجدار ، يمكن استخدام المواد المقاومة للحرارة فقط التي لا تخضع للتشقق والتشقق للزخرفة الداخلية ؛

سعر النظام مرتفع للغاية بسبب استخدام مواد عالية الجودة باهظة الثمن في البناء ، والتي بدونها يستحيل تحقيق كفاءة عالية.

ما هو نظام الألواح الدافئة

تسخين الألواح أو تسخين اللوح ليس بالأمر الجديد في مجال التدفئة. تم اقتراح الفكرة في بداية القرن الماضي ، ولكن نظرًا لتعقيد التنفيذ وارتفاع السعر ، تم نسيانها تقريبًا. مع تطور التكنولوجيا ، أصبح التعقيد أقل ، لكن السعر لا يزال مرتفعًا. هذا ، في الأساس ، هو الذي يردع المستخدمين المحتملين.

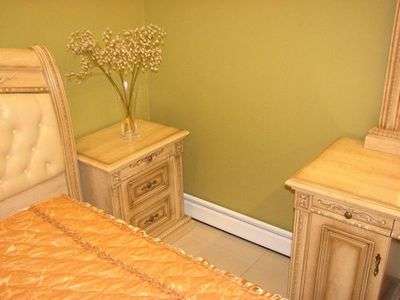

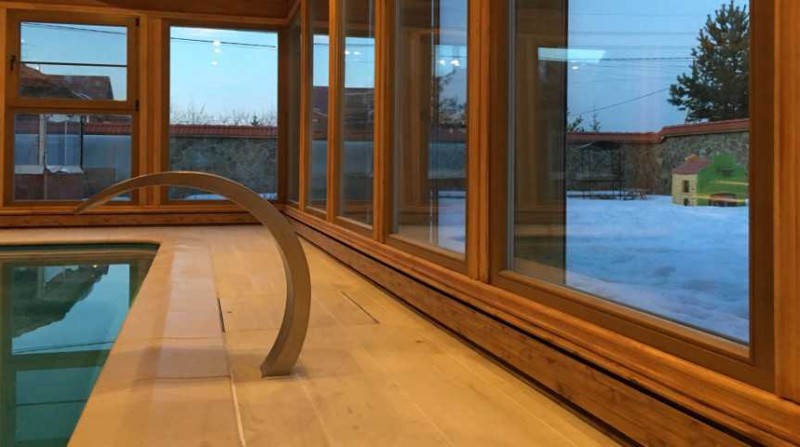

هذا ما قد يبدو عليه التسخين بلوح القاعدة الدافئ

يتمثل الاختلاف الرئيسي في هذا النظام في الشكل غير القياسي لأجهزة التدفئة وموقعها غير المعتاد. السخانات طويلة ومنخفضة وتقع على طول محيط الغرفة في مستوى الأرض. السخانات مغطاة بشريط زخرفي طويل يشبه إلى حد كبير القاعدة. عند التثبيت ، فإنها تحل محل القاعدة المعتادة. لذلك ، غالبًا ما يُطلق على مثل هذا النظام اسم "القاعدة الدافئة". هذا النظام جيد جدًا للتزجيج البانورامي - لا يمكن أن يكون أعلى من الإطارات ، لذا فهو غير مرئي تمامًا. إنها ليست أسوأ في الغرف العادية - فهي غير مرئية على الإطلاق.

أنواع القاعدة الدافئة

هناك نوعان من القاعدة الدافئة: الكهرباء والماء. تختلف القاعدة الكهربائية الدافئة من حيث أن كل سخان مستقل ويمكن أن يعمل بشكل منفصل. يمكن تثبيتها في حالة عدم وجود طاقة للتدفئة الرئيسية - كتدفئة إضافية ، في حالة الطقس البارد. التثبيت بسيط ، لكنه يعمل بكفاءة ، وغير مرئي ، ولا يجفف الهواء كثيرًا.

اللوح الدافئ بدون لوحة زخرفية

هناك قاعدة مائية دافئة. هذا هو أحد الأنواع الفرعية لتسخين المياه ، أي أن جميع أجهزة التدفئة متصلة بنظام واحد. يمكن أن يكون إما النوع الرئيسي (سخانات اللوح الأساسي فقط) أو نوعًا إضافيًا من التدفئة (جنبًا إلى جنب مع أرضية أو مشعات تسخين المياه).

جهاز وسادة التدفئة

على أي حال ، تبدو القاعدة الدافئة كما يلي: هذان أنبوبان نحاسيان بينهما 7-15 سم.لزيادة نقل الحرارة ، يتم وضع الألواح الرأسية المصنوعة من الألومنيوم والنحاس (تكلفتها أقل قليلاً ، ولكن انتقال الحرارة أقل قليلاً) أو النحاس (خيار أكثر تكلفة و "أكثر دفئًا") على الأنابيب. من الأعلى ، يتم إغلاق الأنابيب ذات الزعانف بأغطية زخرفية مصنوعة من الألمنيوم المبثوق. لم يتم اختيار الألمنيوم بالصدفة - فهو ينقل الحرارة جيدًا. لذا فإن الغطاء المسخن نفسه يشع حرارة.

توجد فتحات تهوية أعلى الغطاء وأسفله. يمتص البرد من خلال السفلية ، ويتم تسخينه من خلال الأجزاء العلوية. لذلك اتضح أن التدفئة تأتي من ثلاثة مصادر:

• يتم تسخين الهواء الذي يمر على طول الأنابيب والزعانف.
• من الجدران الساخنة.

• من جسم قاعدة معدنية دافئة.

يساهم مصدر الحرارة الثلاثي هذا في حقيقة أن الغرفة تسخن بسرعة ، ويساهم موقع عناصر التسخين حول المحيط في تسخين الهواء المنتظم في جميع أنحاء الحجم.

السمات الوظيفية لألواح التفاف لأنابيب أنظمة التدفئة

هناك العديد من الخيارات لتنفيذ الإنهاء المثبت لخطوط الأنابيب ، كما أن قاعدة أنابيب التسخين ليست موحدة من حيث الزخرفة ، ولكن هذه المادة ، اعتمادًا على الموقع ، لها ميزات تصميمية. إذا كان خط أنابيب التدفئة يمر عبر غرفة غير مدفأة ، فيجب أن تكون الأنابيب مزودة بعزل حراري لتقليل فقد الحرارة ، ويجب أن يكون جسم الغلاف الزخرفي صلبًا - بدون ثقوب وفتحات. تعتمد درجة جمالياتها على حالة المبنى ورغبة السكان.

إذا تم إجراء الأسلاك في غرفة سكنية وتحتاج إلى تدفئة ، فلا معنى لعزلها - سيحدث انتقال الحرارة من سطح الأنابيب إلى هواء هذه الغرفة ، وهذا ليس فقدانًا للحرارة. لذلك ، يمكن أن يكون لأغلفة القاعدة الزخرفية للغرف المدفأة ثقوب أو قطع فنية ، والتي تكون مرغوبة حتى لتسخين هواء الغرفة بشكل أكثر اتساقًا وتأثيرًا حراريًا أقل على مادة القاعدة. ومع ذلك ، يجب ألا يغيب عن البال أن الحفاظ على نظافة هذه الأسطح أصعب من الأسطح الملساء.

متطلبات الانتهاء من خط أنابيب التدفئة تحت القاعدة

يجب أن تحتوي مواد التشطيب المستخدمة في تصميم عناصر أنظمة التدفئة على الخصائص التالية:

• قابلية منخفضة للاشتعال
• مقاومة الحرارة الكافية - القدرة على الحفاظ على الهندسة والجماليات عند التعرض للحرارة ؛
• معامل منخفض للتمدد الحراري
• كره الماء - مقاومة الرطوبة (أثناء الرعاية اليومية والتسريبات الطارئة) ؛
• مقاومة المواد الكيميائية (المواد الكيميائية المنزلية) ؛
• السلامة - لا توجد انبعاثات وروائح ضارة تحت تأثير درجة الحرارة ؛
• سهولة التركيب والصيانة اليومية ؛
• مقاومة الإجهاد الميكانيكي - عند إعادة ترتيب الأثاث ، وما إلى ذلك ؛
• جماليات.

كل ما سبق ينطبق على القاعدة لإخفاء أنابيب التدفئة.

تدفئة اللوح المائي

الأساس هو المشعات التي يتم توفير مبرد ساخن فيها. النظام ، في الواقع ، هو نسخة من تسخين المياه ويتكون من غلاية ، مجمعات - أنبوب إمداد وأنبوب عودة مع تركيبات توصيل ، القاعدة نفسها - مشعات ، وأنبوب بلاستيكي مزدوج يدور الماء من خلاله.

يتكون المبرد من مبادل حراري وصندوق. عادة ما يكون المبادل الحراري عبارة عن أنبوب نحاسي ، يتم فيه تثبيت العديد من ألواح الألمنيوم أو النحاس الأصفر ، وتوزيع الحرارة وتشكيل تدفق هواء عمودي. يتم تثبيت أنبوب الإمداد في الأرض أو الجدار وإخفائه عن الأنظار - لا تضمن هذه الطريقة انضغاط النظام فحسب ، بل تقلل أيضًا من فقد الحرارة.

يوصى بتثبيت تسخين المياه أثناء الإصلاحات ، خاصة عندما يتعلق الأمر بخيار وضع خط الأنابيب في الأرض.

1. يتم تثبيت الفتحات العائدة على الحائط باستخدام المراسي.يجب أن يكون المكان متاحًا للصيانة.
2. يتم توصيل أنابيب الإمداد والعودة إلى المرجل بالمجمعات. في معظم الحالات ، يُفترض وجود اتصال مترابط ، مما يسهل التثبيت بنفسك.
3. يتم تمديد أنبوبين من المجمع إلى كل مشعاع - الإمداد والعودة. يمكن تركيبها على الحائط أو على الأرض.
4. في الأماكن المخططة ، يتم تثبيت مثبتات المشعات - يعتمد نوعها على تصميم الجهاز.
5. يتم تثبيت المبرد مع خط الأنابيب المتصل بالتثبيت.

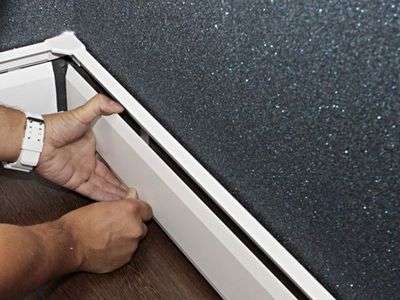

6. الصناديق الزخرفية مثبتة في الأعلى. تُظهر الصورة خيار استخدام لوح الماء الدافئ.

يستخدم الماء أو التجمد كناقل للحرارة. النظام ممتلئ بالكامل بالسائل ، ويتم إطلاق الهواء باستخدام تركيبات خاصة.

تدفئة اللوح الكهربائي

سيتطلب تثبيت هذا الخيار التمديد الأولي لكابل الطاقة مع منافذ توصيل المشعات. الميزة هي عدم وجود غلاية التدفئة ، والعيب هو زيادة استهلاك الكهرباء. كما في الحالة السابقة ، يعد التثبيت "افعل ذلك بنفسك" الخطوة الأخيرة والأسهل ، بناءً على التقييمات. تُظهر الصورة مشعاع اللوح الكهربائي.

عند تنظيم التدفئة الكهربائية ، من الضروري حساب قوة الأجهزة المستخدمة وعددها بدقة. لا يمكنك توصيل أكثر من 17 مشعًا ، بينما يجب ألا تتجاوز طاقتها الإجمالية 200 واط.

1. على الحائط ، في نفس المستوى ، يتم وضع علامة على التثبيت. وفقًا لتكوين الجدار الخلفي للرادياتير ، يتم حفر ثقوب في الجدار وتثبيت المسامير.
2. يجب أن يتم تنفيذ السحابات بحيث توجد فجوة لا تقل عن 1-2 مم بين القاعدة والأرض لتجنب ارتفاع درجة الحرارة.
3. يتم توصيل المبرد بالجدار الخلفي المثبت. يتم تركيب وصلات العبور الكهربائية ويجب تأريضها.
4. الوحدات متصلة بالتيار الكهربائي بالتوازي.
5. يتم إغلاق المشعات بصناديق زخرفية.
6. يتم تثبيت منظم الحرارة على الحائط بحيث يتم ملاحظة المسافة المطلوبة وفقًا للتعليمات بينه وبين الرادياتير. يقيس منظم الحرارة درجة حرارة الهواء في الغرفة ، وبالتالي يجب عدم حجبه بأي تفاصيل داخلية أو مفروشات. من المستحسن أن يكون منفذ الطاقة في مكان قريب.
7. يتم اختبار النظام.

يُظهر الفيديو بمزيد من التفصيل تركيب تدفئة اللوح.

التدفئة بالنسبة لروسيا ليست رفاهية ، ولكنها ضرورة. يوفر النظام المركزي درجة حرارة مريحة تصل إلى +20 درجة مئوية ، لكن توزيع الحرارة في جميع أنحاء الغرفة غير متساوٍ. تلعب الفيزياء دورًا: يرتفع الهواء الساخن ، ويهبط الهواء البارد. هل هناك خيار يتم فيه تدفئة المنزل تمامًا دون التكلفة الإضافية للتدفئة الأرضية؟ نعم ، هذا ما يسمى بتسخين اللوح الأساسي.
