كيفية حساب التدفئة الأرضية الكهربائية

أنواع كابلات التدفئة

1. مقاوم. سهل التشغيل وفعال ورخيص. ولكن إذا فشل أحد الأقسام ، فلن يعمل النظام بأكمله.
2. التنظيم الذاتي. مبدأ التشغيل هو تغيير المقاومة الكهربائية حسب درجة حرارة الكابل. في درجات الحرارة المنخفضة ، تزداد مقاومة مصفوفة الكبل ، وبالتالي قوتها. تبعا لذلك ، يزداد انتقال الحرارة. والعكس صحيح.

يوجد في السوق عدد كبير من كابلات التدفئة من مختلف الشركات المصنعة. تعتبر علامة Dinso التجارية الأكثر شعبية ، والتي يتم بموجبها إنتاج منتجات موثوقة وفعالة.

يجب ألا تتعامل مع وضع الكابل بنفسك. نوصي بتكليف المتخصصين في شركتنا بتركيب المعدات الكهربائية ، والذين سيقومون بتنفيذ العمل بكفاءة وسرعة.

أو في غرف غير مدفأة تحتاج إلى تسخينها. خلاف ذلك ، هناك احتمال أن يتجمد ، وفي فترة البرد يتعرض الجسم لخطر تركه بدون مصدر للمياه. تم حل هذه المشكلة بنجاح عن طريق تركيب كابل تدفئة للأنابيب.

يتم وضعه بطريقة خاصة داخل خط الأنابيب أو لفه حول المحيط. يقدم المصنعون منتجات بأطوال مختلفة (من مترين إلى عشرين متراً). هذا يجعل من الممكن تسخين الجزء الأرضي من النظام ، أو جزء منه في منطقة تجميد التربة.

بالنظر إلى كيفية عمل كابل التسخين للأنابيب ، تجدر الإشارة إلى أن كل شيء بسيط للغاية.

يتم تسخين عنصر التسخين تحت تأثير تيار كهربائي يمر ، ويعمل عن طريق تحويل هذه الطاقة إلى حرارة. من السمات المميزة لهذا الخط من المنتجات أنها لا تنقل الطاقة ، بل تستقبلها فقط. يتم التحويل بدون استخدام الوقود والمؤكسد.

كابل مقاوم

يتم تسخين إمدادات المياه من خلال استخدام مثل هذا الكابل على السطح أو داخل الأنابيب. يتم تركيب مستشعرات درجة الحرارة خارج نظام السباكة. إذا انخفضت درجة الحرارة عن المستوى المحدد ، فسيتم تشغيل التدفئة. بعد الوصول إلى عتبة درجة حرارة معينة ، يتم إيقاف تشغيل النظام.

يمكن أن يكون كابل التسخين من النوع المقاوم ذو تصميم خطي أو منطقي. في الحالة الأولى ، يمكننا التحدث عن التصميم المقطعي للمنتج. يتميز كابل المنطقة بوجود عنصرين موصلين مرتبة بشكل متوازٍ. يتم تقديم الطبقة العليا من هذا المنتج في شكل حلزوني بقطر صغير.

تقنية الحشية

يجب الحفاظ على تقنية مد الكابلات في الأنابيب بأدق التفاصيل. يسمح لك الوضع الجيد الإدارة بإنشاء خط يعمل بسلاسة لفترة طويلة في أي درجة حرارة محيطة.

تبدو هذه التقنية كما يلي:

• التحضير للوضع. يتضمن تنظيف خط الأنابيب من آثار الصدأ والتلوث.
• مد الكابلات بإحدى طرق التكنولوجيا المختارة - السحب الموازي لخط الأنابيب ، أو لفه بشكل حلزوني. في الحالة الثانية ، ستكون هناك حاجة إلى كمية كبيرة من المواد للعمل ، ولكن لهذه المهمة يتم استخدامها بقطر صغير.

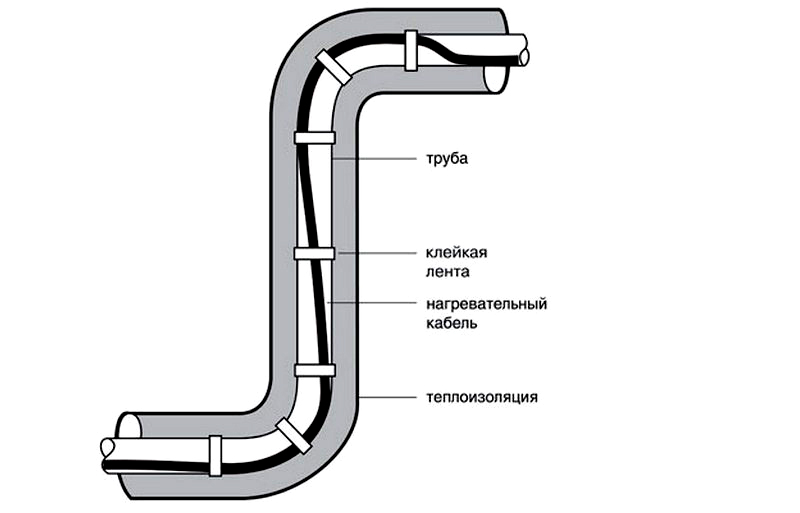

تعمل هذه الحشية على طول الأنبوب

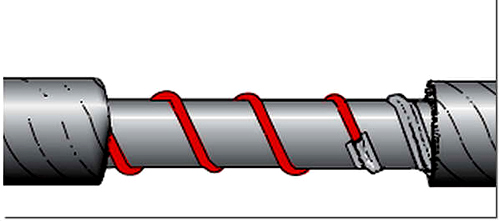

وهذه حشية مصنوعة في لولب.

• تتمثل الخطوة التالية في تثبيت سلك الكابل على الجانب السفلي من الجذع بشريط خاص.
• وضع العزل.
• اتصال الطاقة.

عند الانتهاء من العمل ، يتم وضع علامات على عزل إمدادات المياه وتشير إلى معلومات حول وجود تدفئة للشبكة.

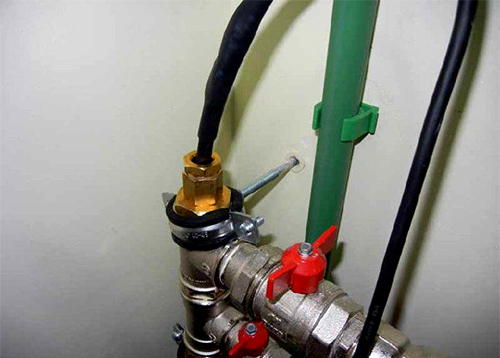

كيفية تركيب كابل التدفئة داخل الأنبوب

لا يمكن تسخين الأنابيب من الداخل بكابل إلا إذا كان قطر الأنبوب 20 مم على الأقل.

ندرج الفروق الرئيسية عند تركيب كابلات التدفئة في الأنابيب:

يتم تثبيت كابل التسخين داخل الأنبوب كالتالي:
عند نقطة الدخول إلى أنبوب كابل التسخين ، يتم تثبيت سرج أو نقطة الإنطلاق ؛
ربط الأنابيب مشدود في السرج ؛
يتم إدخال كابل التسخين في الوصلة.

يجب أن يكون طول كابل التسخين مساويًا لطول قسم الأنبوب المراد تسخينه.

من المهم إجراء جميع القياسات بأكبر قدر ممكن من الدقة.
من غير المقبول وضع كابل التسخين داخل الأنبوب من خلال صمامات الإغلاق.
يحظر إصلاح كبل الإمداد والاقتران بالاختراق من المجموعة والغدة عند إدخال الكابل في الأنبوب.
تتطلب كل الأعمال أقصى درجات العناية والدقة لمنع تلف غلاف الكابل. يجب تغطية الأجزاء الحادة ، مثل خيوط التثبيت ، بشريط المصنع أثناء التثبيت.

تأكد من وضع ملصق تحذير في المكان الذي تم فيه تركيب كابل التدفئة داخل الأنبوب.

إذا تم اختيار السلك بشكل صحيح وتم تنفيذ العمل مع مراعاة جميع التوصيات ، فلن تزعجك مشاكل مثل تجميد إمدادات المياه وانخفاض الضغط في الشتاء.

أحيانًا يكون الشتاء المنزلي شديدًا لدرجة أن نظام الصرف الصحي وإمدادات المياه يتجمد. في الوقت نفسه ، لا يتوقف إمداد المنزل بالمياه فقط ، بل يمكن أن تكون العواقب أكثر حزنًا. يمكن كسر الأنابيب عن طريق الجليد ويجب إعادة جميع الاتصالات مرة أخرى. هناك طريقة موثوقة واقتصادية لمنع وقوع كارثة وهي استخدام كابل تسخين ذاتي التنظيم. هذه الطريقة البسيطة للتدفئة ستحافظ على النظام حتى في ظروف أقصى الشمال. كيف يعمل الجهاز وأنواعه ومبادئ التثبيت الأساسية - في هذه المادة.

كيفية حساب الطول والقوة الكهربائية لكابل تسخين الأنبوب ذاتي التنظيم

كل خيار لتثبيت الجهاز له خصائصه الخاصة. هناك طريقتان لوضع السلك: خارج الأنبوب وداخله. التثبيت الخارجي ممكن عند مد الشبكات الهندسية. إذا كانت الأنابيب موجودة بالفعل في الأرض ، فسيظل فقط تطبيق بطانة داخلية واستخدام سلك ذاتي التنظيم.

ما تحتاج إلى معرفته لإجراء العمليات الحسابية:

• سلك P (مبين على جانبه) ؛
• أبعاد الأنابيب
• نوع عازل الحرارة
• تقلبات درجات الحرارة في منطقة الإقامة.

تبدو الصيغة كما يلي:

طول الكابل = عامل الأمان × طول الأنبوب × فقد الحرارة / سلك P.

يمكن إجراء الحسابات الأولية بناءً على مؤشرات الطاقة: D حتى 25 مم - 10 واط لكل متر ، حتى 40-16 واط ، حتى 60-24 واط ، حتى 80-30 واط ، فوق هذا المؤشر - 40 واط لكل متر .

إذا قمت بوضع الكبل خارج مصدر المياه ، فيمكنك زيادة التسخين باستخدام موقع مختلف:

• متوازي (مناسب للأنابيب الرقيقة) ؛
• اعوج (يسخن الأنابيب بسرعة) ؛
• لف حلزوني (يستخدم لتثبيت درجة الحرارة).

إيجابيات وسلبيات الجهاز

مثل أي جهاز ، فإن سلك التسخين له مزاياه وعيوبه. يجب أن تعرف عن الأول ، وتحارب الثاني بمساعدة التثبيت المناسب والتشغيل السليم:

الايجابيات	وصف
تدفئة موحدة	يسخن الكبل بطوله بالكامل ، ويكون التسخين منتظمًا وتدريجيًا.
الموثوقية	عناصر النظام مقاومة لانخفاض الجهد المفاجئ في الشبكة. عدة درجات من الحماية تمنع ارتفاع درجة الحرارة حتى عند التداخل.
اقتصاد	استهلاك الطاقة لمثل هذا النظام منخفض نسبيًا ، علاوة على ذلك ، يتم تحقيق وفورات بسبب التنظيم الذاتي.
لا قيود الطول	يعمل السخان بشكل فعال بغض النظر عن الطول.
لا حاجة للصيانة	الجهاز مستقل ولا يحتاج عمليا إلى صيانة ، باستثناء حالات التلف الميكانيكي.
سهولة التركيب	يمكنك تثبيت السلك داخل الأنبوب أو خارجه بنفسك ، دون إشراك متخصصين مستأجرين.

ماذا تختار أفضل الخيارات

كابل مع جهاز استشعار وثرموستات مدمجين - Arnold Rak

بلد المنشأ ألمانيا.

تحديد:

• القدرة - 16 واط / م.
• قابس لمقبس اليورو مع التأريض.
• جهاز استشعار وثرموستات مدمجان.

الوصف والمميزات: الهيكل الجاهز جاهز تمامًا للتشغيل. الجهاز مزود بثرموستات ، وزاد من الحماية ضد التجمد.

يمنع تجمد أنابيب المياه والمكونات الرئيسية في الشتاء. بمجرد تركيب العزل الحراري فوق الكابل ، يصبح جاهزًا للاستخدام.

يتم تثبيت المنتج بسهولة على الأنبوب وهو سهل الاستخدام. يبدأ نظام التسخين تلقائيًا عند درجات حرارة أقل من +2 ، بمجرد أن تصل درجة الحرارة إلى 10 درجات مئوية ، يتم إيقاف تشغيل الجهاز.

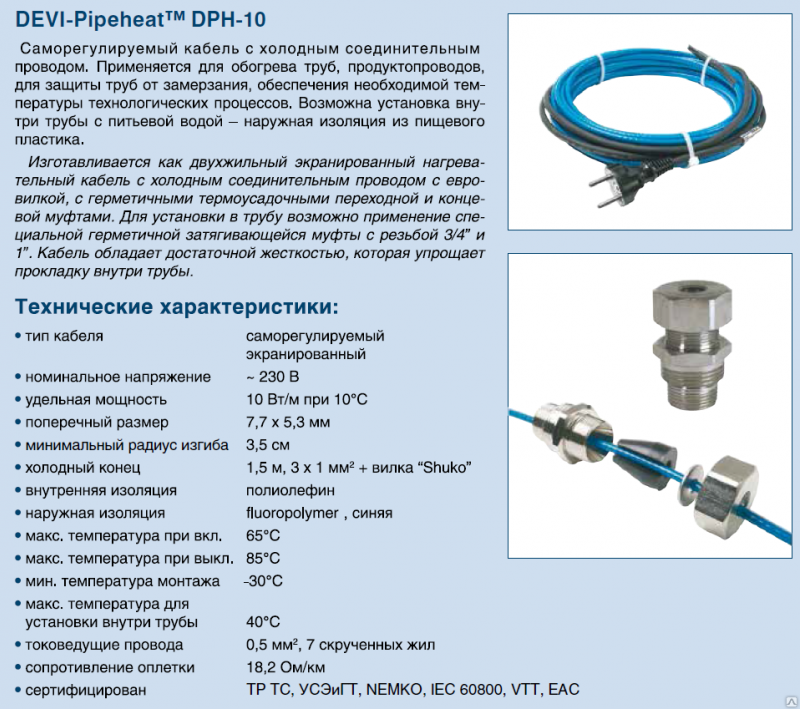

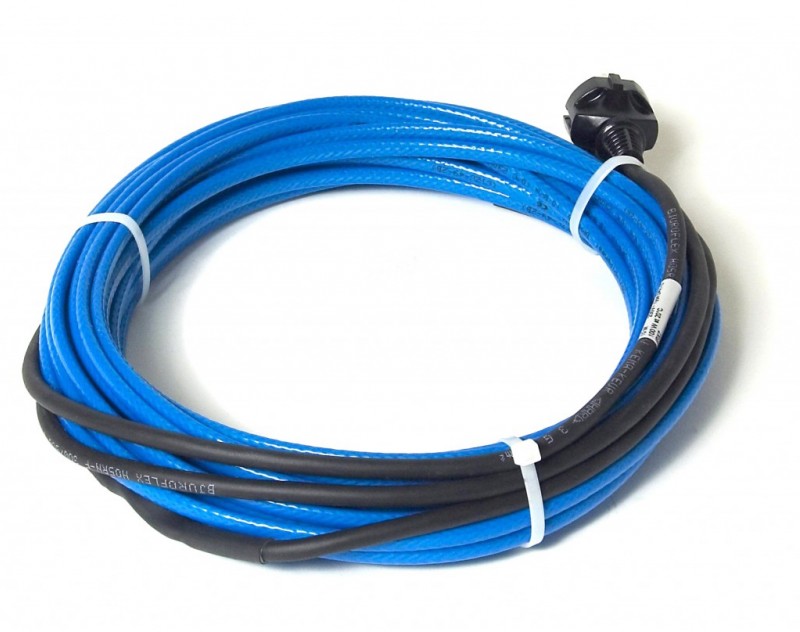

كابل التنظيم الذاتي لتسخين الأنابيب Devi

بلد المنشا: الدنمارك.

تحديد:

• الطاقة - 10 واط / م.
• الفولطية المقدرة - 230 فولت.
• يوروبلاغ.
• مقاومة الجديل: 18 أوم / كم.
• تتراوح درجة الحرارة الممكنة من + 85 إلى -40 درجة مئوية

الوصف والميزات: هذا سلك محمي ثنائي النواة.

يحتوي التصميم على ستة عشر نواة حاملة للتيار. الميزة الرئيسية للكابل هي أنه يمكن استخدامه داخل الأنبوب وخارجه.

العزل مصنوع من البلاستيك الغذائي الصف. الطول يعتمد بشكل مباشر على احتياجات العميل. تتراوح من 1 متر إلى 300. يشتمل على منظم مع جهاز استشعار درجة الحرارة.

تتيح لك هذه المجموعة تحقيق أكثر استهلاك للطاقة عقلانيًا.

Ensto Optiheat 9 (فنلندا)

تحديد:

• القدرة - 9 واط / م.
• الجهد - 230 فولت.
• يوروبلاغ.
• اللون الاخضر.

الوصف والمميزات: يستخدم الكابل داخل الأنبوب وخارجه. تشمل الميزات حقيقة أنه يمكن استخدام المنتج في الأنابيب المخصصة لمياه الشرب.

المنتج عازمة بزاوية 35 درجة. لإدخال الكبل بالداخل ، ستحتاج إلى طقم EFPLV1. نظرًا لحقيقة أن الغمد مصنوع من البولي إيثيلين ، فإن تركيب السلك داخل الأنبوب لا يؤثر على جودة المياه بأي شكل من الأشكال.

• الطول من 2 الى 20 مترا.
• قابس اليورو متصل بالسلك.
• للتركيب داخل خط الأنابيب ، يلزم وجود RLK1.
• بلد المنشا: فنلندا

كابل تسخين ذاتي التنظيم لإزالة الجليد من Nexans

بلد المنشا: النرويج.

تحديد:

• أقصى درجة حرارة محيطة في حالة عدم العمل هي 65 درجة مئوية.
• مقاومة الجديل - 18.2 أوم / كم.
• الجهد 230 فولت.

الوصف والميزات: غالبًا ما يتم استخدام هذا المنتج ككابل تدفئة في خطوط الأنابيب بمياه الشرب. كابل التنظيم الذاتي موثوق به ومقاوم للثني وعمر خدمة طويل.

ميزة أخرى مميزة تتعلق بالتثبيت ، يمكن تركيب الكابل بتراكب. هذا لن يتسبب في حرقها. درجة التسخين تعتمد بشكل مباشر على درجة حرارة الأنبوب.

يستخدم التصميم النحاس المعلب ، وهو مصفوفة أشباه الموصلات.

يعمل شريط الألمنيوم كشاشة. يتكون العزل من المطاط الصناعي البلاستيكي الحراري. يمكن إجراء التثبيت عند درجة حرارة لا تقل عن 10 درجات مئوية.

مجموعة Thermo FreezeGuard الجاهزة

الشركة المصنعة: الولايات المتحدة الأمريكية.

تحديد:

• عمر الخدمة - 20 سنة.
• الطاقة - 15/25 واط (حسب التعديل).
• الجهد - 230 فولت.
• أقصى درجة حرارة للتشغيل هي 65 درجة مئوية.

الوصف والميزات: لا يتم استخدام المنتج في خطوط الأنابيب فقط ، ولكن أيضًا في وحدات قياس المياه وأنظمة الصرف ، وكذلك في الكائنات الأخرى المعرضة للتجميد.

السمة المميزة للكابل هي مصفوفة LongLife عالية الجودة. بفضله ، يمكن استخدام كابل التسخين الذاتي بدون ترموستات.

توفر المصفوفة مستوى مختلفًا من التسخين اعتمادًا على درجة الحرارة في قسم معين من خط الأنابيب. إذا أخذنا في الاعتبار الأنابيب الرئيسية ، فإن هذا الحل سيؤدي إلى توفير كبير في التكلفة حتى على المدى القصير.

طرق الاتصال والتثبيت

من المهم جدًا وضع سلك ذاتي التنظيم بطول الأنبوب بالكامل. يجب ألا تكون هناك أماكن ، لسبب أو لآخر ، لا يتلامس فيها المنتج مع سطح خط الأنابيب (التثبيت الخارجي)

يجب توصيل المرحل بالنظام. سيكون مسؤولاً عن التحكم في درجة الحرارة.سيتمكن المستخدم من ضبط مؤشرات درجة الحرارة المناسبة اعتمادًا على التغيرات في البيئة الخارجية.

بعد تثبيت الكابل ، يتم تركيب العزل والعزل. بطبيعة الحال ، يجب تأريض الهيكل.

الشيء الرئيسي هو أن السلك ليس لديه قوة شد تزيد عن 25 كجم. يجب عزل الأنبوب نفسه بشكل آمن. التسريبات والأضرار غير مقبولة.

من الضروري أيضًا تجنب ملامسة الأشياء الحادة التي يمكن أن تكسر سلامة العزل. يمكن أن يتسبب عبور الكبل في تلف لا يمكن إصلاحه. هناك نوعان من التركيب:

• داخلي - يتم دفع كابل التسخين الذاتي في خط الأنابيب. الأنبوب ملفوف بشريط من الألومنيوم. الدخول عن طريق غدة.
• خارجي - يتم وضع الكبل بطريقة خطية أو لولبية ، مثبتة بشريط خاص.

إذا تم وضع السلك الخاص بتسخين مصدر المياه فوق الأنبوب ، فيجب أن تكون الطاقة المحسوبة في حدود 17 وات / م. عند تركيبه في الداخل ، يتقلب هذا المؤشر عند مستوى 10 وات / م.

توصيل المعدات سهل جدًا. في حالة عدم وجود جديلة ، يكفي تشغيل الكابل من الشبكة. إذا كان هناك درع أرضي ، فسيتم توصيله بالأرض.

ثم يبقى لإدخال القابس في المقبس. إذا كان السلك معبأ بإحكام ، فأنت بحاجة إلى إزالة الغلاف الخارجي ولف جديلة التدريع للوصول إلى المصفوفة.

ثم نطلق النوى ، يتم إدخال الأطراف في الأكمام ، ويتم إصلاح الهيكل الناتج.

تركيب كابل التسخين على الأنبوب

1. التحضير للتثبيت. تنظيف الأنابيب من الصدأ والأوساخ.
2. قم بتركيب كابل التدفئة بأيديهم وفقًا لأحد الخيارات:

• تركيب واحد أو أكثر من الخيوط المتوازية لكابل التسخين مباشرة على الأنبوب. يتم تحديد عدد الخيوط اعتمادًا على إنشاء الطاقة المطلوبة.

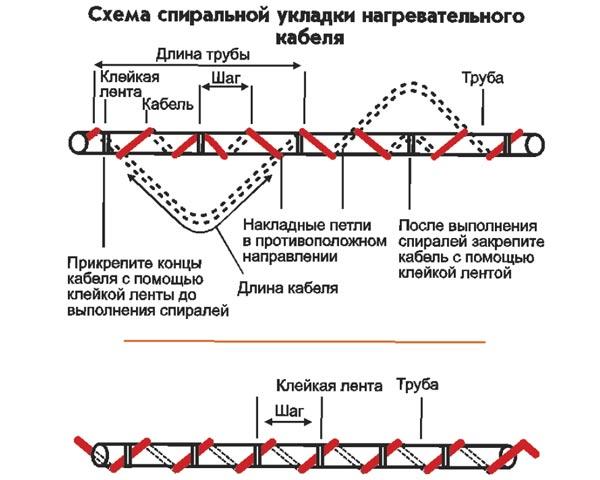

• تركيب الكابلات الحلزونية. خيار أكثر تكلفة يستخدم عند استخدام أنابيب ذات قطر صغير وفي حالة كابل تسخين طويل بما فيه الكفاية.

1. يتطلب تثبيت كابل التسخين بأسفل الأنبوب تسخينًا بشريط خاص.

نصيحة! حاول إصلاح الكبل بحيث يكون بعيدًا قدر الإمكان عن الجزء السفلي من الفلنجات أو عناصر التوصيل الأخرى التي يمكنها تمرير الماء. سيمنع هذا السائل من دخول عناصر التشغيل في نظام التدفئة في حالة خفض ضغط الاتصال.

1. تركيب العزل الحراري. يجب توخي الحذر لضمان بقاء الطرف "البارد" لكابل التسخين خارج طبقة العزل.
2. إمداد الطاقة من اللوحة الكهربائية (المقبس) لكابل التسخين. في حالة إجراء تركيب كابل التدفئة على الأنابيب في مكان بعيد عن اللوحة الكهربائية ، يجب استخدام صندوق التوصيل.

سيسمح الامتثال الإضافي لشروط معينة بتركيب عالي الجودة للسخان والحصول على أكبر تأثير لاتصالات التدفئة:

• نظرًا لأن الأنابيب البلاستيكية خالية من طبقة الألمنيوم ، يجب عليك أولاً لفها بشريط من رقائق الألومنيوم. بعد ذلك ، سيتم تسخين سطح الأنبوب بالكامل بالتساوي.
• يجب تثبيت أقسام كابل التسخين ، التي لا يزيد طولها عن 1.4 متر ، على صمامات خطوط الأنابيب ، وفلنجات التثبيت. سيسمح ذلك ، إذا لزم الأمر ، بفصل نظام الأنابيب بسهولة.
• يجب عدم السماح لكابل التسخين المقاوم بالعبور لتجنب نضوبه. لا ينطبق هذا على كابل التسخين ذاتي التنظيم لأنه غير قابل للاشتعال.

من الضروري ضمان أقصى حماية ممكنة لنظام التدفئة من الرطوبة ، وذلك باستخدام العزل الحراري والعزل المائي لهذا الغرض.

من الضروري توفير علامات على عزل خط الأنابيب تشير إلى المعلومات الضرورية حول وجود كابل تدفئة على الأنابيب.

أنابيب المياه الموجودة على عمق ، عند أدنى درجة حرارة ، عرضة للتجميد.هذا يؤدي إلى تعطيل عمل نظام السباكة بأكمله. لتقليل احتمالية حدوث مثل هذا الخطر ، يمكنك تثبيت كابل تدفئة لإمدادات المياه. يمكن وضع هذا العنصر داخل أو على سطح الأنابيب. تتيح إمكانية استخدام كبل تسخين بأطوال مختلفة تسخين النظام بأكمله أو جزء منفصل من نظام إمداد المياه الموجود في منطقة التجميد.

تسخين الأنابيب بكابل تسخين

يتم استخدام نظام تسخين للأنابيب يعتمد على كابل التسخين لمنع تجميد خط الأنابيب في الشتاء ، وهذه طريقة مثالية لضمان تصريف السوائل دون انقطاع نسبيًا عند درجات حرارة أقل من الصفر ، أو لضمان الحفاظ على درجة حرارة معينة داخل يضخ.

أنواع كابلات التدفئة للأنابيب

التنظيم الذاتي - كبل يتضمن تصميمه مصفوفة أشباه الموصلات التي تغير المقاومة حسب درجة الحرارة المحيطة. كلما انخفضت درجة الحرارة ، زادت المقاومة وتبديد الحرارة. الإضافة الضخمة هي التغيير المحلي في طاقة الكبل ، أي أن التسخين يحدث فقط في هذا الجزء من الأنبوب حيث يكون مطلوبًا في الوقت الحالي. يمكن أن تتجاوز قوة الذروة القوة الاسمية مرتين! (بافتراض استخدام منتج عالي الجودة). اعتمادًا على نوع العزل ، يمكن استخدامه في الخارج وكأنبوب تسخين لتزويد المياه بالداخل. يمكن عمل مجموعة من أي طول للطلب. تشتمل المجموعة على: كبل ذاتي التنظيم متصل بأكمام خاصة للتقلص الحراري مع كابل طاقة بطول ثلاثة أمتار للتوصيل بمنفذ طاقة. يوجد في نهاية الكبل ذاتي التنظيم غطاء محكم الغلق قابل للانكماش بالحرارة.

المقاومة عبارة عن كبل ذو طاقة ثابتة يعتمد على مبدأ تشغيل الموصلات ذات المقاومة العالية عند تطبيق التيار الذي يتم توليد الحرارة عليه. كلما زادت المقاومة والقوة الحالية ، زاد تبديد الحرارة. يحدث أحادي النواة وثنائي النواة ، يباع في قطاعات جاهزة.

الانتباه! لتجنب ارتفاع درجة حرارة الكابل المقاوم ، تجنب التشابك والتلامس ، يجب أن تكون هناك مسافة بين لفات الكابل. يحظر قطع السلك - سيؤدي ذلك إلى فشل الجزء بأكمله

غير خاضع للإصلاح المحلي - في حالة حدوث تلف ميكانيكي ، يتغير القسم بالكامل. للحصول على تدفئة وتوفير أكثر كفاءة ، نوصي باستخدام منظم حرارة يقوم بإيقاف تشغيل النظام عند درجات حرارة موجبة وتشغيله في درجات حرارة سالبة.

اختيار القوة المطلوبة

يعتمد اختيار طاقة الكابل بشكل مباشر على قطر الأنبوب وسمك العزل الحراري ودرجة الحرارة المحيطة. لمنع تجمد السائل ، من الضروري تعويض فقدان حرارة الأنبوب. لحساب الطاقة المطلوبة ، يمكنك استخدام جدول نموذجي أو آلة حاسبة عبر الإنترنت.

يجب أخذ اختيار طاقة الكبل بعناية فائقة وهناك عدة أسباب لذلك:

• يمكن أن تتسبب طاقة الكبل الزائدة في ارتفاع درجة الحرارة وفشل سابق لأوانه في نظام التدفئة. في الحالات القصوى ، لإذابة الأنابيب البلاستيكية!
• مع طاقة أقل من اللازم ، لن يكون النظام قادرًا على التعامل مع تسخين الأنبوب ، مما سيؤدي إلى التجميد.

من المهم حساب الطاقة المطلوبة لأنبوبك بشكل صحيح ، لأنه يعتمد على مدى كفاءة نظام تسخين الأنابيب واقتصاديًا وآمنًا ودائمًا!

لحساب التسخين داخل الأنبوب ، يمكنك اختيار الحد الأدنى لقيم العزل ، لأن سيكون الكابل على اتصال مباشر بالسائل. تشير قيم الخسارة المحددة إلى خطوط الأنابيب فقط. من الناحية العملية ، يجب مراعاة فقد الحرارة في الصمامات ، والشفاه ، وما إلى ذلك. كما يجب أيضًا مراعاة طول الكابل المناسب ، والذي يعوض فقدان الحرارة في هذه الأماكن. يجب أن يكون كابل التسخين مساويًا أو أعلى قليلاً من القيمة الواردة في الجدول.

ميزات نظام التدفئة هذا

يتم ترتيب كابل التسخين لأنابيب إمداد المياه على النحو التالي.

• عاش في الداخل. هذا هو العنصر الرئيسي للسخان لخط إمداد المياه. وهي مصنوعة من سبيكة ذات مقاومة كهربائية عالية.
• طلاء واقي من اللب الرئيسي. مصنعة من بوليمر عازل مزود بدرع من الألمنيوم الصلب. يمكن لشبكة الغربلة المصنوعة من الأسلاك النحاسية أن تلعب هذا الدور أيضًا.
• يجب أن يخلق الطلاء الواقي العام للتدفئة لأنابيب إمداد المياه حماية موثوقة للعناصر الهيكلية المكونة من تأثير البيئة.

بالنسبة لأنابيب المياه ، يمكنك شراء أنواع مختلفة من أنظمة التدفئة. في متاجر البناء ، يكون اختيارهم واسعًا جدًا. السعر يعتمد على عدد الذين يعيشون في الداخل.

كيفية توصيل كابل التدفئة داخل وخارج الاتصالات

لا يمكن تثبيت الأسلاك فوق الأنبوب إلا في عملية مد الشبكات. إذا كانت الشباك تحت الأرض بالفعل ، ففكر فيما إذا كان الأمر يستحق إنفاق الأموال على التنقيب أو ما إذا كان من الأفضل استخدام الخيار الداخلي الثاني.

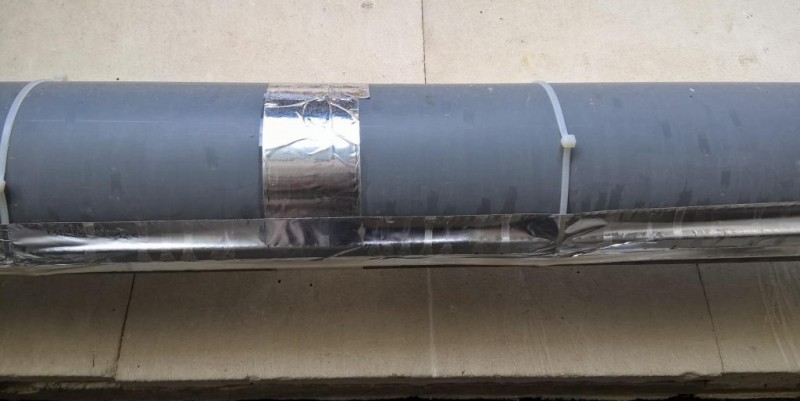

التثبيت في الهواء الطلق

مع موقع خارجي لسلك التسخين ، يتم التثبيت بمساعدة شريط من الألومنيوم. إنه لا يضغط فقط بقوة على الكابل إلى الأنبوب ، ولكنه يعمل أيضًا كعازل حراري إضافي.

هناك العديد من خيارات اللف ، فكر فيها بمزيد من التفصيل:

خيار اللف	صورة	الخصائص
		هذا الخيار الخاص بموقع السلك مناسب للمناطق ذات المناخ الشمالي القاسي. يبلغ طول ملف الحبل خمسة سنتيمترات أو أكثر. في هذه الحالة ، عند حساب طول السلك ، تحتاج إلى ضرب طول الأنبوب في 1.7.
		سيتطلب هذا النوع من اللف أيضًا طولًا إضافيًا للسلك ، حوالي 1.4 مرة من طول الأنبوب. الثعبان نفسه لن يبقى على السطح ، يجب تأمينه بشريط لاصق.
		هذه هي الطريقة الأبسط والأقل كفاءة. يوضع الحبل على طول الأنبوب ويساوي طوله.

في التوصيلات العقدية ، يتم استخدام أنواع اللف التالية:

يكون وضع سخان داخل الأنبوب له ما يبرره إذا تم تثبيت الاتصالات مسبقًا ولا توجد طريقة لإزالتها للمعالجة الخارجية. طريقة التسخين هذه لها الفروق الدقيقة الخاصة بها والتي يجب أن تؤخذ في الاعتبار:

• سوف تنخفض الخلوص الداخلي للأنابيب ؛
• قد تظهر الانسدادات بسبب زيادة البلاك على الكابل ؛
• لا يمكن تركيب السلك إلا على الأنابيب المستقيمة أو الاتصالات ذات الانحناء الصغير.

على الرغم من كل الصعوبات ، فإن النوع الداخلي من الحشية له أيضًا مزايا: طريقة تركيب سهلة واستهلاك منخفض للطاقة.

تسلسل وضع كابل التسخين لإمداد المياه داخل الأنبوب

صورة فوتوغرافية	وصف
	يتم وضع غدة ونتوءات على السلك
	في المكان المطلوب ، يتم تثبيت نقطة الإنطلاق لإدخال الكبل في النظام
	يتم دفع الكابل إلى المكان الأكثر تعرضًا لدرجات الحرارة المنخفضة
	الغدة ثابتة ومعزولة.

المرحلة النهائية - التوصيل والعزل الحراري

تتمثل إحدى المراحل المهمة في تركيب تسخين الأنابيب في توصيل الكابل بالتيار الكهربائي. بادئ ذي بدء ، من الضروري حماية أطراف اللب من الرطوبة بمساعدة انكماش الحرارة. كيفية توصيل طرفي السلك ، شاهد الفيديو:

لكي يعمل الجهاز دون انقطاع ، يجب توصيل منظم حرارة و RCD.

بعد الاتصال بالشبكة ، من الضروري تركيب عزل حراري موثوق. لهذه الأغراض ، ستحتاج إلى عزل من مادة البولي يوريثين ، مقطوعًا.
يلفون شبكة المياه والصرف الصحي.

• بالنسبة لأنابيب إمداد المياه ، يلزم وجود كبل خارجي بقدرة لا تقل عن سبعة عشر واطًا لكل متر.
• تستهلك الكابلات كبيرة الحجم قدرًا كبيرًا من الكهرباء ، لذا ضع في اعتبارك ما إذا كنت بحاجة إلى استخدام النظام بقوة أكبر من المطلوب.
• بالنسبة للأنابيب البلاستيكية ، يجب عليك شراء كابل تسخين ذاتي التنظيم للسباكة.
• يعتمد اختيار طاقة الكابل على قطر الأنبوب وطريقة التمديد.
• للتدفئة الداخلية لخط أنابيب في الجزء الأوسط من روسيا ، يكفي وجود طاقة كبلية تبلغ 10 واط وسماكة ثلاثة سنتيمترات.

آلة حاسبة لحساب طول كابل التدفئة للتدفئة الأرضية

وقت القراءة: دقيقتان لا وقت؟

يجب أن يكون المنزل دافئًا ودافئًا. من الأفضل حل هذه المهمة عن طريق "الأرضيات الدافئة". في السابق ، كانت التدفئة الأرضية الكهربائية تعتبر غريبة. الآن هو المفضل في تشييد المباني متعددة الطوابق ، والمنازل الريفية ، والبيوت الصيفية وحتى الحمامات. يمكن أن يكون بمثابة نظام التدفئة الرئيسي للمنزل ، وكذلك في شكل راحة إضافية. تعود شعبية التدفئة الأرضية إلى فعاليتها العالية من حيث التكلفة. التكاليف الأولية ضئيلة ، والعمل الجاري لا يسبب صعوبات. يجب أن يبدأ تركيب "الأرضية الدافئة" بحساب الطاقة المطلوبة لنظام التدفئة. لكي تكون التدفئة الأرضية فعالة ، يجب أن تعرف طول الكابل المقاوم. لهذه الأغراض ، نقدم آلة حاسبة خاصة مريحة.

تركيب الكابلات الكهربائية

حساب طول كابل التدفئة باستخدام الآلة الحاسبة

التفسيرات اللازمة

عند حساب طول الكابل باستخدام الآلة الحاسبة ، يجب عليك إدخال عدد من القيم المطلوبة:

• الغرض والموقع من المبنى. يمكن أن تكون "الأرضية الدافئة" هي النوع الرئيسي لتدفئة المكان أو تعمل كنوع إضافي. من الضروري الإشارة إلى البيانات التي تفيد بأن العمل يتم في الطابق الأرضي أو على الأرض أو أن الأرضية ستكون فوق الغرفة المدفأة.
• أدخل البيانات في مساحة الأرضية حيث تم التخطيط لوضع الكبل.
• باستخدام قيم جواز السفر للمجموعة المشتراة ، يتم تعيين طاقة الكبل المطلوبة. يتم إجراء القياسات في حساب W / m (متر طولي).

مخطط حساب الطول

تتميز كبلات التسخين بمعاملات مختلفة لنقل الحرارة (يُعبر عنها بالواط لكل متر طولي). يجب أن يحتوي جواز سفر المنتج على هذا المؤشر.

عند إدخال البيانات في مساحة الغرفة التي تم التخطيط لاستخدام "الأرضية الدافئة" فيها ، يجب مراعاة ما يلي:

• لا يتم وضع الكبل مطلقًا في مواقع الأشياء الثابتة أو الأجهزة المنزلية ،
• يجب ألا تقل المسافة عن الجدران عن 50 مم ،
• يجب أن تكون السخانات على مسافة 100 مم على الأقل.

يوصى قبل بدء العمل بتطوير مخطط أرضي حيث تم التخطيط لوضع كابل التدفئة. سيساعد ذلك في حساب المساحة المطلوبة للتدفئة.

بعد إدخال جميع البيانات ، ستعطي الآلة الحاسبة طول الكابل المطلوب. وفقًا للبيانات الواردة في المتجر ، يمكنك شراء مجموعة مناسبة. بالإضافة إلى طول الكبل ، فإن المعلمة التي لا تقل أهمية هي خطوة التمديد ، والتي نقدم أيضًا آلة حاسبة خاصة لحسابها.

مقالات لها صلة:

توفير الوقت: مقالات مميزة كل أسبوع بالبريد

لماذا أنابيب الحرارة

تستخدم أنابيب التدفئة لحمايتها من التجمد في ظروف الشتاء القاسية. تسخين أنابيب الصرف الصحي إلزامي في الحالات التالية:

• يتم وضع الأنابيب خارج المبنى.
• يقع الطريق السريع فوق مستوى تجميد التربة ؛
• هناك أماكن يمر فيها خط الأنابيب من تحت الأرض إلى الجزء الأرضي ؛
• يقع داخل غرفة غير مدفأة (الطابق السفلي ، العلية ، إلخ).

حتى إذا تم إنشاء الطريق السريع ، فهناك خطر من التجمد في فصول الشتاء شديدة البرودة. قد لا يتصلب السائل المنقول عبر المجاري تمامًا ، ولكن حتى يتبلور جزئيًا يمكن أن يؤدي إلى انسداد
أوعية مائية.

يسمح لك الكبل الخاص بتسخين سطح الأنابيب إلى درجة الحرارة المثلى والحفاظ على المؤشرات المحددة طوال الفترة الكاملة لإنشاء درجات حرارة منخفضة.

كقاعدة عامة ، يتكون نظام تسخين الأنابيب من:

• نوع مناسب من الكابلات
• السحابات التي تضمن إحكام ربط الكابل بخط الأنابيب ؛
• أسلاك الطاقة التي تربط النظام بالكهرباء ؛
• العناصر الكهربائية (وصلات ، صناديق ، منظمات الحرارة).

يمكن تسخين الكابل حتى 120 درجة مئوية. ومع ذلك ، تجدر الإشارة إلى أن هذا المؤشر يضر بالأنابيب البلاستيكية.

في حالة مد خطوط الأنابيب البلاستيكية ، فإن الأمر يستحق اختيار منتج بقوة لا تزيد عن 11 وات / م من الخط.

أنواع كابلات التدفئة

يختلف كابل التسخين الكهربائي لأنابيب التدفئة من حيث الحجم والطاقة ونوع التركيب. ولكن، يميز المثبتون نوعين رئيسيين
منتجات:

• مقاوم.
• ضبط النفس.

يتكون كابل التسخين المقاوم من قلبين. يتم تطبيق غلاف عازل للحرارة وتدريع على سطحها. جوهر عمل المنتج مشابه لمبدأ تشغيل عنصر التسخين. يتميز كابل التسخين من النوع المقاوم بمقاومة محددة بدقة ، لذلك لا يمكن تقسيمه إلى شرائح. هذا يجعل عملية التثبيت صعبة.

يمكن استخدام كابل التنظيم الذاتي للتدفئة لأي نوع من خطوط الأنابيب. ميزتها هي وجود مصفوفة أشباه الموصلات. يتم وضعه بين موصلات العرض الحالي. مثل هذه التدفئة ذاتية التنظيم كابل الأنابيب قادر على التكيف
تحت الظروف البيئية في أقسام مختلفة من الصرف الصحي.

هذا يسمح باستخدام أكثر عقلانية للكهرباء ، وتحسين كفاءة النظام. يمكن تقسيم الكابلات ذاتية التنظيم إلى قطاعات.

لأي أغراض يعتبر كابل التدفئة ذاتي التنظيم للسباكة مفيدًا وكيف يعمل

كابل التدفئة الخاص بالسباكة هو نوع خاص من الأسلاك يمكنه تغيير درجة حرارته ، مع التركيز على الظروف الحرارية المحيطة به. كلما أصبح الأنبوب أكثر برودة ، زادت سخونة السلك.

أين يستخدم النظام؟

تستخدم كابلات التدفئة ذاتية التنظيم الخاصة بالسباكة عند تركيب الأسقف والأرضيات والأفاريز والسباكة والصرف الصحي. هناك ثلاثة تطبيقات لهذا الجهاز:

• في بناء المساكن الفردية لشبكات هندسة التدفئة ؛
• في القطاع التجاري لأنابيب التدفئة وأنظمة إطفاء الحرائق ؛
• في المؤسسات الصناعية التي تعمل في ظروف مناخية قاسية.

كيف يعمل الجهاز

بناء الكابلات:

• موصلات مصنوعة من النحاس ، تقوم بجهد كهربائي بطول الجهاز ؛
• مصفوفة تسخين تنظم درجة الحرارة وتسخن الكابل ؛
• عدة طبقات من العازل
• شاشة معدنية تحمي السلك من التلف العرضي والتداخل. هذه الشاشة مؤرضة ؛
• الطبقة الخارجية الواقية.

هيكل السلك متعدد الطبقات ليس عرضة للتأثيرات الخارجية وله عمر خدمة طويل.

يشبه تشغيل كابل التسخين ذاتي التنظيم تشغيل الأسلاك المقاومة. كلما زاد ارتفاع درجة حرارة الموصل ، زادت المقاومة والعكس صحيح ، مع انخفاض قوة التيار الكهربائي ، تنخفض الطاقة.

تنظم المصفوفة الموجودة في قلب الجهاز موصلية الجهاز.

مقالات لها صلة:
