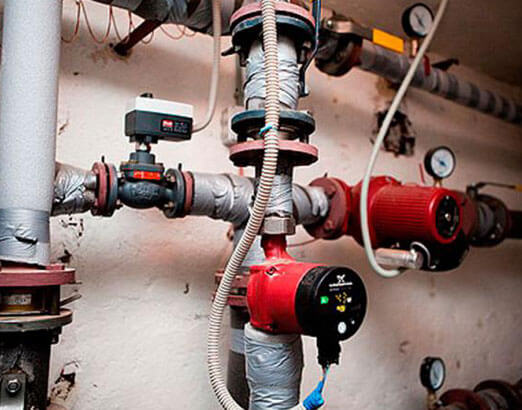

حساب الدفع لتزويد الماء الساخن

يتم تحديد متوسط ​​استهلاك الطاقة الحرارية لتزويد المستهلك بالمياه الساخنة بواسطة الصيغتين 20 و 21

(20)

(21)

حيث: Qgvz ، Qgvl - متوسط ​​استهلاك الحرارة لتزويد المستهلك بالمياه الساخنة المباشرة دون مراعاة فقد الحرارة ، على التوالي ، في الشتاء والصيف ، W ؛

أ- معدل استهلاك المياه للتزويد بالمياه الساخنة ، لتر / يوم للفرد ، المعتمد من السلطات أو الإدارات المحلية. في حالة عدم وجود معايير معتمدة ، يتم قبولها وفقًا للتطبيق وفقًا لـ SNiP 2.04.01-85 ؛

م هو عدد وحدات القياس في اليوم (عدد المقيمين ، والطلاب في المؤسسات التعليمية ، والأماكن في المستشفيات)

txz، tchl - متوسط ​​درجة حرارة الماء البارد (الصنبور) ، على التوالي ، في الشتاء والصيف ، درجة مئوية. يؤخذ خلال موسم التدفئة txz = 5oC ، في فترة الصيف txl = 15oC ؛

ج - السعة الحرارية النوعية للماء ، في الحسابات نأخذها تساوي 4.187 كيلو جول / (كجم درجة مئوية)

0.28 هو عامل التحويل لأبعاد الكميات الفيزيائية.

ملحوظة: نجد عدد سكان المباني السكنية بناءً على حساب n + 1 شخص لكل شقة من غرفة n ، بالنسبة لبقية المباني التي نجدها وفقًا للملحق B بناءً على حجم المبنى المعطى لنا و النتائج التي تم الحصول عليها تجريبياً للمباني ذات الحجم المختلف ولكن من نفس النوع.

م - ابحث بالصيغة:

م = V / في (22)

حيث: m هو عدد وحدات القياس المتعلقة بالأيام ؛

V هو حجم المبنى من حيث القياس الخارجي ، م 3 ؛

ج - تم الحصول عليها عن طريق الخبرة المكتسبة عن طريق التطبيق

الجدول 5.1 - متوسط ​​استهلاك الحرارة لإمداد الماء الساخن في الصيف لأنواع مختلفة من المباني

نوع البناية	أ ، ل / شخص يوم	م ، وحدات	كافز ، دبليو	كافل ، دبليو
عماره سكنيه 9 ادوار	120	297	87047,73	69638,18
عماره سكنيه 5 ادوار	120	165	48359,85	38687,88
عماره سكنيه 12 دور	120	132	38687,88	30950,3
مباني إدارية	7	132	2256,79	1805,43
سينمات	5	600	7327,25	5861,8
المسارح	5	750	9159,06	7327,25
رياض الأطفال	30	139	10184,87	8147,90
المدارس	8	100	1953,93	1813,28
عيادات	6	972	14244,17	11395,33
المستشفيات	180	224	98478,24	78782,59
الفنادق	200	225	109908,75	87927,00

يتم تحديد كمية الحرارة المطلوبة لاحتياجات إمداد الماء الساخن لفترة معينة من خلال الصيغة:

(23)

حيث: nз، nл - عدد ساعات تشغيل نظام إمداد الماء الساخن يوميًا ، على التوالي ، في فترتي الشتاء والصيف ، h.

zз ، zл - مدة نظام إمداد الماء الساخن

على التوالي في فترتي الشتاء والصيف ، أيام.

القيم المحسوبة لكمية الحرارة المطلوبة لاحتياجات إمداد الماء الساخن لفترة معينة موضحة في الجدول 5.2.

الجدول 5.2 - القيم المحسوبة لكمية الحرارة المطلوبة لاحتياجات إمداد الماء الساخن لأنواع مختلفة من المباني

نوع البناية	كافز ، دبليو	nz ، h	zz ، أيام	كافل ، دبليو	nl ، ح	زل ، أيام	Qgw ، gJ
عماره سكنيه 9 ادوار	87047,73	24	250	69638,18	24	85	2391,65
عماره سكنيه 5 ادوار	48359,85	24	250	38687,88	24	85	1328,70
عماره سكنيه 12 دور	38687,88	24	250	30950,3	24	85	1062,96
مباني إدارية	2256,79	12	250	1805,43	12	85	31,00
سينمات	7327,25	16	250	5861,8	16	85	134,21
المسارح	9159,06	5	250	7327,25	5	25	44,51
رياض الأطفال	10184,87	16	250	8147,90	16	85	186,55
المدارس	1953,93	12	250	1813,28	12	25	23,06
عيادات	14244,17	12	250	11395,33	12	85	195,68
المستشفيات	98478,24	24	250	78782,59	24	85	2705,71
الفنادق	109908,75	24	250	87927,00	24	85	3019,76

ملحوظة: يتم تحديد عدد أيام تزويد الماء الساخن في الصيف للمباني السكنية ومباني المكاتب ودور السينما ورياض الأطفال والعيادات والمستشفيات والفنادق بالصيغة:

Zl = 365-Zht-30

حيث: Zht هي مدة موسم التدفئة بالأيام ؛

30 - عدد الأيام المخصصة لإصلاح التيار الكهربائي.

بالنسبة للمدارس والمسارح ، يتم تحديد عدد أيام تزويد الماء الساخن في الصيف بالصيغة التالية:

Zl = 365-Zht-30-60

حيث: Zht هي مدة موسم التدفئة بالأيام ؛

30 - عدد الأيام المخصصة لإصلاح التيار الكهربائي.

60- الإجازة الصيفية (جولة).

تحديد الحمولة على مصدر الماء الساخن.

الجدول 5.3 - القيم المحسوبة للحمل الحراري على مصدر إمداد الماء الساخن

نوع البناية	Qgw ، gJ	عدد المباني ، أجهزة الكمبيوتر	مجموع Qgvs ، gJ
عماره سكنيه 9 ادوار	1700	17	40658,11
عماره سكنيه 5 ادوار	944,45	14	18601,75
عماره سكنيه 12 دور	75,56	7	7440,7
مباني إدارية	30,36	3	93,00861
سينمات	262,35	2	268,4235
المسارح	86,65	1	44,51303
رياض الأطفال	182,18	4	746,217
المدارس	60,86	5	115,3039
عيادات	191,28	2	391,3614
المستشفيات	2646,99	1	2705,709
الفنادق	2957,46	1	3019,765

(25)

المبادئ العامة لإجراء حسابات Gcal

يتضمن حساب kW للتدفئة أداء حسابات خاصة ، يتم تنظيم الإجراء الخاص بها بواسطة لوائح خاصة.تقع المسؤولية عنهم على عاتق المنظمات المجتمعية القادرة على المساعدة في أداء هذا العمل وإعطاء إجابة حول كيفية حساب Gcal للتدفئة وفك تشفير Gcal.

بالطبع ، سيتم التخلص من هذه المشكلة تمامًا إذا كان هناك عداد ماء ساخن في غرفة المعيشة ، حيث يوجد في هذا الجهاز قراءات محددة مسبقًا تعرض الحرارة المستلمة. بضرب هذه النتائج في التعريفة المقررة ، من المألوف الحصول على المعلمة النهائية للحرارة المستهلكة.

3 إجمالي استهلاك الحرارة واستهلاك الغاز

يتم اختيار المرجل للتصميم
دائرة مزدوجة. عند حساب استهلاك الغاز
يؤخذ في الاعتبار أن المرجل للتدفئة و
يعمل DHW بشكل منفصل ، أي مع
تشغيل دائرة تسخين دائرة DHW
اغلاق. لذلك إجمالي استهلاك الحرارة
ستكون مساوية للحد الأقصى للتدفق. الخامس
في هذه الحالة ، أقصى تدفق
الحرارة للتدفئة.

1. ∑Q = س_أوماكس= 6109 كيلو كالوري / ساعة

2. حدد معدل تدفق الغاز بالصيغة:

V = ∑Q / (η ∙ Q._نص) ،
(3.4)

أين س_نص = 34
MJ / m3 = 8126 كيلو كالوري / م 3 - الأدنى
حرارة احتراق الغاز

η - كفاءة المرجل.

V = 6109 / (0.91 / 8126) = 0.83 م 3 / ساعة

لاختيار الكوخ

1. المرجل
دائرة مزدوجة AOGV-8 ،
الطاقة الحرارية Q = 8 كيلو واط ، استهلاك الغاز
V = 0.8 م 3 / ساعة ،
ضغط مدخل الاسمي الطبيعي
الغاز Рnom = 1274-1764 باسكال ؛

2.
موقد غاز 4 شعلة جي بي 400
MS-2p ، استهلاك الغاز V = 1.25m3

إجمالي استهلاك الغاز لمنزل واحد:

Vg = N ∙ (Vpg
∙ مرجل كو + V2
∙ ك_قط), (3.5)

حيث كو = 0.7 معامل
التزامن لموقد الغاز
حسب الجدول تبعا
من عدد الشقق

ل_قط= 1- عامل التزامن
للغلاية وفقًا للجدول 5 ؛

N هو عدد المنازل.

Vg = 1.25 ∙ 1 + 0.8 0.85 = 1.93 م 3 / ساعة

لعدد 67 منزلا:

Vg \ u003d 67 ∙ (1.25 ∙ 0.2179 + 0.8 ∙ 0.85) = 63.08
م 3 / ساعة

مماثل

	وزارة التعليم والعلوم والشباب والرياضة في أوكرانيا الأكاديمية الوطنية للمعادن في أوكرانياGichev Yu. A. مصادر إمداد الحرارة للمؤسسات الصناعية. الجزء الأول: ملاحظات المحاضرة: دنيبروبيتروفسك: NmetAU ، 2011. - 52 ص.		وزارة التعليم والعلوم الأوكرانية وزارة السياسة الصناعية في أوكرانيا الأكاديمية الوطنية الأوكرانية للمعادن - المعهد الحكومي لتدريب وإعادة تدريب العاملين الصناعيين (hypoprom) تحت إشراف البروفيسور شيستوبالوف ج.انتقل إلى 0-16320291
	وزارة التعليم والعلوم في أوكرانيا وزارة السياسة الصناعية في أوكرانيا المجمع التربوي والعلمي "الأكاديمية الوطنية للمعادن في أوكرانيا معهد الدولة لتدريب وإعادة تدريب العاملين الصناعيين (Hypoprom)" تحرير البروفيسور شيستوبالوف ج.انتقل إلى 0-3612123		وزارة التربية والعلوم والشباب والرياضة في أوكرانيا الجامعة الوطنية للتربية البدنية والرياضة في أوكرانياتم تنفيذ العمل في الجامعة الوطنية للتربية البدنية والرياضة في أوكرانيا ، ووزارة التعليم والعلوم ، والشباب ...
	وزارة التربية والعلوم والشباب والرياضة في أوكرانياوزارة التعليم والعلوم والشباب والرياضة في أوكرانيا ، جامعة سيفاستوبول التقنية الوطنية (سيفنتو) من 23 إلى ...		وزارة التعليم والعلوم والشباب والرياضة في أوكرانيا وزارة التعليم والعلوم والشباب والرياضة في جمهورية القرم المتمتعة بالحكم الذاتي مؤسسة التعليم العالي الجمهوري "جامعة القرم الإنسانية" (يالطا) معهد الاقتصاد والإدارة
	وزارة التعليم والعلوم الأوكرانية وزارة السياسة الصناعية في أوكرانيا الأكاديمية الوطنية الأوكرانية للمعادن - المعهد الحكومي لتدريب وإعادة تدريب العاملين الصناعيين (hypoprom) تحت إشراف البروفيسور شيستوبالوف ج.علم الاجتماع. دورة المحاضرات // شيستوبالوف جي جي ، أميلشينكو إيه إي ، كوريفينا تي في ، لاغوتا إل إن ، حرره الأستاذ ج. - دنيبروبيتروفسك: ...		الجامعة الوطنية للتربية البدنية والرياضة في أوكرانيا ليودميلا أناتوليفنا جريدكوتم تنفيذ العمل في الجامعة الوطنية للتربية البدنية والرياضة في أوكرانيا ، ووزارة التعليم والعلوم ، والشباب ...
	الجامعة الوطنية للتربية البدنية والرياضة في أوكرانياتم تنفيذ العمل في الجامعة الوطنية للتربية البدنية والرياضة في أوكرانيا ، ووزارة التعليم والعلوم ، والشباب ...		الجامعة الوطنية للتربية البدنية والرياضة في أوكرانياتم تنفيذ العمل في الجامعة الوطنية للتربية البدنية والرياضة في أوكرانيا ، ووزارة التعليم والعلوم ، والشباب ...

وثائق

وثائق

طرق أخرى لحساب كمية الحرارة

من الممكن حساب كمية الحرارة التي تدخل نظام التدفئة بطرق أخرى.

قد تختلف صيغة حساب التسخين في هذه الحالة قليلاً عما سبق ولها خياران:

1. س = ((V1 * (T1 - T2)) + (V1 - V2) * (T2 - T)) / 1000.
2. س = ((V2 * (T1 - T2)) + (V1 - V2) * (T1 - T)) / 1000.

جميع قيم المتغيرات في هذه الصيغ هي نفسها كما كانت من قبل.

بناءً على ذلك ، من الآمن أن نقول إن حساب كيلوواط للتدفئة يمكن أن يتم بمفردك. ومع ذلك ، لا تنسَ التشاور مع المنظمات الخاصة المسؤولة عن توفير الحرارة للمساكن ، حيث يمكن أن تكون مبادئها ونظام حسابها مختلفًا تمامًا ويتكون من مجموعة مختلفة تمامًا من الإجراءات.

بعد أن قررت تصميم ما يسمى بنظام "الأرضية الدافئة" في منزل خاص ، يجب أن تكون مستعدًا لحقيقة أن إجراء حساب حجم الحرارة سيكون أكثر صعوبة ، لأنه في هذه الحالة من الضروري اتخاذ في الاعتبار ليس فقط ميزات دائرة التدفئة ، ولكن أيضًا توفير معلمات الشبكة الكهربائية ، والتي سيتم تسخين الأرضية منها. في الوقت نفسه ، ستكون المنظمات المسؤولة عن مراقبة أعمال التثبيت هذه مختلفة تمامًا.

غالبًا ما يواجه العديد من الملاك مشكلة تحويل العدد المطلوب من السعرات الحرارية إلى كيلووات ، ويرجع ذلك إلى استخدام العديد من الوسائل المساعدة لوحدات القياس في النظام الدولي المسمى "Ci". هنا يجب أن تتذكر أن المعامل الذي يحول السعرات الحرارية إلى كيلووات سيكون 850 ، أي ، بعبارات أبسط ، 1 كيلو واط يساوي 850 كيلو كالوري. إجراء الحساب هذا أبسط بكثير ، حيث لن يكون من الصعب حساب الكمية المطلوبة من الجيجا كالوري - البادئة "جيجا" تعني "مليون" ، وبالتالي ، 1 جيجا كالوري - 1 مليون سعرة حرارية.

من أجل تجنب الأخطاء في الحسابات ، من المهم أن تتذكر أن جميع عدادات الحرارة الحديثة بها بعض الأخطاء ، وغالبًا ما تكون ضمن الحدود المقبولة. يمكن أيضًا إجراء حساب مثل هذا الخطأ بشكل مستقل باستخدام الصيغة التالية: R = (V1 - V2) / (V1 + V2) * 100 ، حيث R هو خطأ مقياس تدفئة المنزل المشترك

V1 و V2 هما معلمات استهلاك المياه في النظام المذكور أعلاه ، و 100 هو المعامل المسؤول عن تحويل القيمة التي تم الحصول عليها إلى نسبة مئوية. وفقًا لمعايير التشغيل ، يمكن أن يكون الحد الأقصى للخطأ المسموح به 2٪ ، ولكن عادةً لا يتجاوز هذا الرقم في الأجهزة الحديثة 1٪.

كيف تحسب تكلفة الماء الساخن

وفقًا للمرسوم رقم 1149 الصادر عن حكومة الاتحاد الروسي (بتاريخ 08 نوفمبر 2012) ، يتم حساب تكلفة الماء الساخن وفقًا لتعريفة مكونة من عنصرين لأنظمة التدفئة المغلقة والمفتوحة:

• في الأماكن المفتوحة - باستخدام مكونات المبرد والطاقة الحرارية (وفقًا للمادة 9 ، الفقرة 5 من القانون الاتحادي رقم 190) ؛
• في الأماكن المغلقة - استخدام مكونات الماء البارد والطاقة الحرارية (وفقًا للمادة 32 ، الفقرة 9 من القانون الاتحادي رقم 416).

تم تغيير شكل الفاتورة أيضًا مع تقسيم الخدمة إلى سطرين: استهلاك الماء الساخن (بالأطنان) والطاقة الحرارية - س. قبل ذلك ، تم حساب تعريفة إمداد الماء الساخن (إمداد الماء الساخن) لـ 1 متر مكعب ، بما في ذلك تكلفة هذا الحجم من الماء البارد والطاقة الحرارية المستنفدة لتسخينه.

الاعتماد على أمر الحساب

اعتمادًا على سعر المكونات ، يتم تحديد التكلفة التقديرية لـ 1 متر مكعب من إمدادات الماء الساخن.لحساب ، يتم استخدام معايير الاستهلاك المعمول بها في أراضي البلدية.

يعتمد إجراء حساب تكلفة الماء الساخن حسب العداد على:

• نوع نظام التدفئة في المنزل ،
• وجود (عدم وجود) جهاز منزلي مشترك ، وخصائصه التقنية ، التي تحدد ما إذا كان بإمكانه توزيع Q لاحتياجات إمدادات المياه والتدفئة ،
• وجود (غياب) الأجهزة الفردية ،
• موردي الطاقة الحرارية والمبرد.

يجب أن يشجع التقسيم إلى سعر المتر المكعب من الماء البارد وتكاليف التدفئة ، من بين أمور أخرى ، شركات الإدارة التي تخدم مخزون المساكن على التعامل مع خسائر الحرارة المباشرة - لعزل المصاعد. بالنسبة للمالكين ، تعني الفواتير المكونة من عنصرين أن الدفع مقابل 1 متر مكعب من إمدادات المياه الساخنة قد يختلف بالنسبة للمعيار في حالة الاستهلاك الزائد Q في الواقع.

مباني متعددة الشقق بدون مقاييس تدفق البناء

يتم تحديد الكمية Q للتدفئة 1 م 3 من الماء الساخن وفقًا لتوصيات لجنة الدولة للتعريفات ، والتي وفقًا لها يتم حساب كمية الطاقة الحرارية بالصيغة: Q = c * p * (t1– t2) * (1 + ك).

في هذه الصيغة ، وفقًا للمتر المكعب المستهلك ، يتم أخذ معامل فقد الحرارة على خطوط أنابيب إمداد الماء الساخن المركزي في الاعتبار.

• С - السعة الحرارية للماء (قيمة محددة): 1 × 10-6 Gcal / kg. × 1 درجة مئوية ؛
• P هو وزن الماء (بالحجم) ؛ 983.18 kgf / م 3 عند 60 درجة مئوية ؛
• t1 هو متوسط ​​درجة الحرارة السنوية لـ DHW من الأنظمة المركزية ، والتي تؤخذ على أنها 60 درجة مئوية (لا يعتمد المؤشر على نظام الإمداد الحراري) ؛
• t2 هو متوسط ​​درجة الحرارة السنوية للمياه الباردة من الأنظمة المركزية ، ويتم الحصول عليها وفقًا للبيانات الفعلية لتلك الشركات التي توفر الماء البارد للمنظمات التي تقوم بإعداد الماء الساخن (على سبيل المثال ، 6.5 درجة مئوية).

بناءً على ذلك ، في المثال التالي ، ستكون كمية الطاقة الحرارية:

Q = 1 * 10-6 Gcal / kg * 1ºC * 983.18 kgf / m3 * 53.5 ° C * (0.35 + 1) = 0.07 Gcal / m³

تكلفتها 1 م 3:

1150 RUB / Gcal (تعريفة DHW) * 0.07 Gcal / m³ = 81.66 RUB / m³

تعريفة DHW:

16.89 روبل روسي / متر مكعب (مكون CWS) + 81.66 روبل روسي / متر مكعب = 98.55 روبل روسي / متر مكعب

مثال رقم 2 للحساب دون مراعاة معامل فقد الحرارة على خطوط الأنابيب المركزية لشخص واحد (بدون عداد مياه فردي):

0.199 (Gcal - معيار استهلاك DHW لكل شخص) * 1540 (روبل - تكلفة 1 Gcal) + 3.6 (m3 - معيار استهلاك DHW لكل شخص) * 24 (روبل - تكلفة متر مكعب) = 392.86 روبل.

مباني متعددة الشقق مع عدادات تدفق المنزل

سيتغير الدفع الفعلي للمياه الساخنة في المنازل المجهزة بعدادات منزلية مشتركة شهريًا ، اعتمادًا على المؤشرات الحجمية للطاقة الحرارية (1 متر مكعب) ، والتي بدورها تعتمد على:

• جودة جهاز القياس ،
• فقدان الحرارة في شبكات الماء الساخن ،
• فائض من المبرد ،
• درجة تعديل معدل التدفق الأمثل Q ، إلخ.

في حالة وجود أجهزة منزلية فردية وعامة ، يتم حساب الدفع مقابل إمداد الماء الساخن وفقًا للخوارزمية التالية:

1. تؤخذ قراءات عداد جريان المنزل وفق مؤشرين: أ- كمية الطاقة الحرارية وب- كمية الماء.
2. يتم حساب مقدار الطاقة الحرارية المنفقة لكل 1 م 3 من المبرد بقسمة أ على ب \ u003d ج.
3. تُؤخذ قراءات عداد المياه للشقة بالمتر المكعب ، والتي تُضرب بالنتيجة C للحصول على بُعد Q للشقة (قيمة D).
4. يتم ضرب قيمة D في التعريفة الجمركية.
5. يضاف مكون لتسخين المبرد.

مثال عند استهلاك 3 م 3 حسب عداد الشقة:

في الوقت نفسه ، إذا كان من الصعب التأثير على نتائج قراءات المنزل العامة من قبل قوى شقة واحدة ، فيمكن أن تتأثر قراءات عدادات المياه الفردية بالطرق القانونية ، على سبيل المثال ، عن طريق تركيب موفرات المياه: http: // water-save.com/.

اقرأ أكثر

حساب مقياس الحرارة

يتكون حساب مقياس الحرارة من اختيار حجم مقياس التدفق. يعتقد الكثيرون خطأً أن قطر مقياس التدفق يجب أن يتطابق مع قطر الأنبوب المثبت عليه.

يجب تحديد قطر مقياس تدفق مقياس الحرارة بناءً على خصائص التدفق الخاصة به.

• Qmin - الحد الأدنى للتدفق ، m³ / h
• كيو تي - تدفق الانتقال ، م³ / ساعة
• Qn - التدفق الاسمي ، m³ / h
• Qmax - أقصى تدفق مسموح به ، m³ / h

0 - Qmin - الخطأ غير معياري - يسمح بالتشغيل طويل المدى.

Qmin - كيو تي - خطأ لا يزيد عن 5٪ - يسمح بالتشغيل طويل الأمد.

Qt - Qn (Qmin - Qn لمقاييس التدفق من الفئة الثانية التي لم يتم تحديد قيمة Qt لها) - خطأ لا يزيد عن 3٪ - يُسمح بالتشغيل المستمر.

Qn - Qmax - خطأ لا يزيد عن 3٪ - لا يسمح بالعمل أكثر من ساعة في اليوم.

يوصى بتحديد عدادات التدفق لعدادات الحرارة بحيث يقع معدل التدفق المحسوب في النطاق من Qt إلى Qn ، ولعدادات التدفق من الفئة الثانية التي لم يتم تحديد قيمة Qt لها ، في نطاق التدفق من قمين إلى Qn.

في هذه الحالة ، ينبغي للمرء أن يأخذ في الاعتبار إمكانية تقليل تدفق المبرد عبر مقياس الحرارة ، المرتبط بتشغيل صمامات التحكم وإمكانية زيادة التدفق عبر مقياس الحرارة ، المرتبط بعدم استقرار درجة الحرارة والظروف الهيدروليكية من شبكة التدفئة. يوصى بموجب المستندات التنظيمية باختيار مقياس حرارة بأقرب قيمة لمعدل التدفق الاسمي Qn إلى معدل التدفق المحسوب لسائل التبريد. مثل هذا النهج لاختيار مقياس الحرارة يستبعد عمليا إمكانية زيادة معدل تدفق المبرد فوق القيمة المحسوبة ، والتي يجب القيام بها في كثير من الأحيان في ظروف إمداد الحرارة الحقيقية.

تعرض الخوارزمية أعلاه قائمة بمقاييس الحرارة التي ، بالدقة المعلنة ، ستكون قادرة على مراعاة معدل التدفق أعلى مرة ونصف من المعدل المحسوب مرة واحدة وثلاث مرات أقل من معدل التدفق المحسوب. سيسمح مقياس الحرارة المختار بهذه الطريقة ، إذا لزم الأمر ، بزيادة الاستهلاك في المنشأة بمقدار مرة ونصف وتقليله بمقدار ثلاث مرات.

لسخانات المياه عالية السرعة يتم تحديدها من خلال الصيغة

=

أين
_ب,
_م
- فرق درجات الحرارة الكبير والصغير
بين ناقلات الحرارة وتسخينها
الماء في نهايات سخان المياه.

في كثير من الأحيان
إجمالي سرعة سخان المياه
يعمل وفق مخطط التيار المعاكس (بارد
يلتقي الماء مع المبرد المبرد ،
وساخن - ساخن).

حيث

_ب
= ر_ن
- ت_جي
(أو ر_ل
-t_X)

_م
= ر_ل
- ت_X
(أو ر_ن
- ت_جي)

اين_ن
و ت_ل
- درجة الحرارة الأولية والنهائية
المبرد

ر_جي
و ت_X
درجة حرارة البداية والنهاية
ماء ساخن (ر_X
= 5,
ر_جي
= 75
)

_ب=
60-5 = 55

_م
= 90-75=15

==
0,48

دعونا نحدد
سطح التسخين المطلوب
سخانات مياه

=
666.4 مترًا مربعًا

احسب
سطح التسخين المطلوب
تحديد سخان المياه المطلوب
عدد أقسام السخان

أين
—
العدد المطلوب من أقسام المستلم
سخان الماء (مقرب إلى أقرب عدد صحيح)
عدد الأقسام)

—
مساحة سطح التدفئة
المقاطع (نأخذ من الملحق 6)

=3,54

=298
الجزء

المهمة رقم 4

قم بعمل حساب هيدروليكي
شبكة الصرف الصحي ساحة
مياه الصرف الصحي من مبنى سكني إلى مدينة
الشبكة ، حسب الخيار المحدد
خطة رئيسية.

سطح الارض -
عرضي.

أولي البيانات	عدد اختيار
1	8
خيار المخطط الرئيسي لساحة الصرف الصحي		1
*عدد صنابير في المبنى N	192
*عدد سكان ش	144
*معيار استهلاك الماء البارد والساخن في الساعة أعلى استهلاك للمياه q ل	14,3
علامة سطح الأرض		51
علامة علبة أنابيب الصرف الصحي ساحة شبكات في البئر الأول		49
علامة علبة أنابيب الصرف الصحي المدينة		48
طول المؤامرات:
ل م		25
ل م		8
ل م		13
ل, م		—

		ثالثا
			K2
	ك 1	ل2
		خط	مراقبة الجودة
		G QC		ل3

K1 -
ساحة الصرف الصحي-

ذو قيمة
نحن سوف

مراقبة الجودة
- التحكم فى المجارى جيدا.

حارس مرمى
- مجاري المدينة

معقول
نحن سوف

الغرض الرئيسي من الهيدروليكي
حساب شبكة الصرف الصحي الفناء
هو اختيار أصغر منحدر
الأنابيب التي توفر
مرور التدفق المقدر لمياه الصرف الصحي
السوائل بسرعة لا تقل عن 0.7
(سرعة التنظيف الذاتي). بسرعة
أقل من 0.7
ترسيب محتمل للديك الصلب و
انسداد خط الصرف الصحي.

ويفضل
بحيث شبكة الفناء لها نفس الشيء
منحدر طوال الوقت. الأقل
منحدر الأنابيب بقطر 150 مم
0.008. أكبر منحدر لأنابيب الصرف الصحي
يجب ألا تتجاوز الشبكة 0.15. حيث
يجب أن تكون تعبئة الأنابيب على الأقل
قطر 0.3. الحد الأقصى المسموح به
تعبئة الأنابيب بقطر 150-300 مم ليست كذلك
أكثر من 0.6.

يتبع الحساب الهيدروليكي
تنتج وفقا للجداول ، والتنازل
سرعة السائل الخامس ،
م /_مع
وملء ح /_د
بحيث في جميع المجالات
تم استيفاء الشرط:

الخامس0,6

رقم منطقة التصميم	طول القسم ، م	عدد الاجهزة الصحية في هذا القسم ن ، كمبيوتر.	NPtot		إجمالي استهلاك الماء البارد والساخن الماء في قسم التصميم qtot لتر / ثانية	استهلاك النفايات السائلة ل قسم الحساب qs لتر / ثانية	قطر الأنبوب د ، مم	منحدر الأنابيب ، ط	معدل تدفق مياه الصرف الصحي السوائل ، الخامس ، آنسة	تعبئة الأنابيب ، ح / د	الخامس	علامة صواني الأنابيب في أقسام ، م	اختلاف علامة علبة المؤامرة ، م
في البداية	بالنهايه
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	25	96	0,95	0,942	1,41	3,01	150	0,014	0,72	0,28	0,4	49	48,65	0,35
2	8	192	1,9	1,394	2,1	3,7	150	0,03	1,01	0,26	0,5	48,65	48,41	0,24
3	13	192	1,9	1,394	2,1	3,7	150	0,03	1,01	0,26	0,5	48,41	48	0,41

بالنسبة للقطع ، فإن قيمة pتوت
تحددها الصيغة

أين

جنرال لواء
معدل استهلاك المياه ، لتر / ثانية ؛

جنرال لواء
استهلاك المياه القياسي لجهاز واحد ،
لتر / ثانية.

يو- عدد مستهلكي المياه:

=
0.3 م / ث

ل
القسم الأول:

NPtot
= 96∙0,00993= 0,95

α = 0.942

ف=5

,

ف=5*0,3*0,942
= 1.41 لتر / ثانية

ل
القسم الثاني والثالث:

NPtot
= 192∙0,00993= 1,9

α = 1.394

ف=5

,

ف=5*0,3*1,394
= 2.1 لتر / ثانية

أقصى
التدفق الثاني لمياه الصرف الصحي فس
لتر / ثانية ، في منطقة التسوية

ف =
qtot + ف

ف
= 1.6 لتر / ثانية
جهاز (خزان تدفق المرحاض)

ل
القسم الأول:

ف =
1.41 + 1.6 = 3.01 لتر / ثانية

ل
القسم الثاني والثالث:

ف =
2.1 + 1.6 = 3.7 لتر / ثانية

الخلاصة حول الموضوع

بالنسبة للمستهلكين العاديين وغير المتخصصين الذين لا يفهمون الفروق الدقيقة وميزات حسابات الهندسة الحرارية ، فإن كل ما تم وصفه أعلاه هو موضوع صعب وغير مفهوم في مكان ما. وهي حقاً كذلك. بعد كل شيء ، من الصعب فهم جميع تعقيدات اختيار معامل واحد أو آخر. هذا هو السبب في أن حساب الطاقة الحرارية ، أو بالأحرى ، حساب مقدارها ، إذا دعت الحاجة ، من الأفضل أن يعهد إلى مهندس التدفئة. لكن من المستحيل عدم إجراء مثل هذا الحساب. يمكنك أن ترى بنفسك أن مجموعة واسعة إلى حد ما من المؤشرات تعتمد عليها ، مما يؤثر على التثبيت الصحيح لنظام التدفئة.
