فرن صغير من العلبة
هذا الإصدار من الموقد مثالي لأولئك الذين يحبون الاسترخاء في الطبيعة. المنتج النهائي له وزن أدنى ولا يشغل مساحة صغيرة جدًا في حقيبة الظهر المخصصة للمشي لمسافات طويلة. على الرغم من بساطة التصميم ، فإن موقد العلبة مريح للغاية ومنتج - يمكن غلي لتر من الماء عن طريق إنفاق بضعة فروع جافة صغيرة عليه.
فرن صغير من العلبة
في الوقت نفسه ، يمكن أن يعمل مثل هذا الموقد المصنوع منزليًا ليس فقط على الفروع ، ولكن أيضًا على الأوراق والأقماع وحتى القش. أنت بالتأكيد لن تترك الجوع!
المرحلة الأولى هي تحضير المكونات
قم بإعداد ثلاث علب من الصفيح بأحجام مختلفة مسبقًا. حاويات الطعام المعلب رائعة. من أكبر جرة ، ستصنع جسم الفرن ، وتضع جرة متوسطة الحجم في الجسم ، وتصنع موقدًا مرتجلًا من وعاء صغير.
علب
بالإضافة إلى ذلك ، قم بإعداد مقص وقضيب ومثقاب كهربائي وقلم فلوماستر.
كتلة خشبية
المرحلة الثانية هي تصنيع النموذج
الخطوة الأولى. أدخل كتلة خشبية عموديًا في أكبر جرة ، وعند مستوى الغطاء تقريبًا ، ضع علامة على سطرين على الخشب على مسافة حوالي 8 مم.
أدخل كتلة خشبية عموديًا في أكبر جرة ، وعند مستوى الغطاء تقريبًا ، ضع علامة على سطرين على الخشب على مسافة حوالي 8 مم
الخطوة الثانية. شاهد عطلة مستطيلة بهذا الحجم بحيث يمكن للحافة العلوية للحاوية الدخول إليها بحرية.
أدخل الشريط في البرطمان وارسم خطين بعلامة على مستوى الغطاء تقريبًا
نحفر الشق وفقًا للترميز
خطوة ثالثة. اضبط الشريط بحيث تستقر العلبة عليه بثبات ، بينما يتم الاحتفاظ بالحافة العلوية للعلبة الكبيرة ، في نفس الوقت ، في التجويف المُعد مسبقًا في الشريط.
نضع الجرة على البار
المرحلة الثالثة هي تحضير جرة كبيرة
الخطوة الأولى. ارسم خطًا على الحافة السفلية لأكبر جرة. سيكون هذا الخط بمثابة ترميز لإنشاء فتحات التهوية. يمكن تطبيق الخط بقلم ذو طرف لباد عادي.
صنع الترميز
الخطوة الثانية. حفر ثقوب على طول خط التأشير. لا يمكن تحديد العدد الأمثل للفتحات إلا تجريبيًا. ستؤدي التهوية المفرطة إلى احتراق الوقود بسرعة كبيرة ، وإذا لم يكن هناك تيار كافٍ ، فلن يعمل الموقد بشكل طبيعي.
صنع الثقوب
لذلك ، قم بعمل عدد صغير من الثقوب لتبدأ بها ، ثم إذا لزم الأمر ، قم بحفرها بعد الاختبارات الأولية للفرن.
المرحلة الرابعة هي تحضير العلبة الوسطى
نحفر ثقوبًا تحت الحافة العلوية للعلبة الوسطى
احفر العديد من الثقوب في قاع وعاء متوسط الحجم. حدد حجم وعدد هذه الثقوب حتى لا يسقط الوقود المحمل في المستقبل. نتيجة لذلك ، سيبدو قاع العلبة وكأنه منخل.
حفر قاع البرطمان الأوسط
المرحلة الخامسة - تجميع الموقد
أدخل برطمانًا متوسط الحجم في أكبر وعاء. يجب أن يكون الاقتران صلبًا بدرجة كافية ، ولكن ليس ضيقًا - يلزم وجود فجوة صغيرة بين جدران علبتين لتدوير الهواء.
أدخل الجرة المتوسطة في الكبير
المرحلة السادسة - تصنيع الموقد
لإنشاء موقد ، استخدم أصغر علبة من الصفيح.
قطع نصف جرة صغيرة ، وجعل الثقوب أقرب إلى الحافة ، وكذلك ثقب واحد في القاع
الخطوة الأولى. حضري ثقوبًا في جانب البرطمان بنفس طريقة عمل الأوعية السابقة.
الخطوة الثانية. قطع قاع العلبة بمقصات معدنية.
خطوة ثالثة. قم بمحاذاة حواف الموقد بعناية وقم بتنظيفها بملف.
المرحلة السابعة - فحص الموقد
نحن نكدس الرقائق
نقوم بتحميل الرقائق في الجرة الوسطى ونشعل النار فيها
خذ الجزء الرئيسي من الموقد (يتم إدخال الحاوية المتوسطة في الحاوية الكبيرة) وقم بتحميل الوقود فيه (الأقماع ، ورقائق الخشب ، الأوراق ، الفروع الصغيرة ، إلخ). إذا أمكن ، قم بتحميل عقدة جافة مباشرة من الأشجار في الفرن ، على سبيل المثال قد يكون الوقود من الأرض رطبًا.
أصغر التفاصيل هي الموقد. نضعها على القمة
أشعل الحمل واتركه يسخن. في البداية ، قد لا تكون جيدًا في ذلك ، ولكن في القريب العاجل ستتعلم كيفية إشعال الموقد فعليًا بمباريات.
نقوم بتسخين الطعام أو وضع الغلاية. فرن التخييم الصغير جاهز
دع الوقود يشتعل بشكل مكثف ، ضع موقدًا على الموقد ووعاءًا أو غلاية أو أي وعاء آخر عليه.
نموذج محسّن لموقد صغير فائق الشحن
عملية بناء فرن صغير الحجم
الفرن صغير الحجم يشغل فقط 0.4 متر مربع. يتم وضعه من لبنة موضوعة على الحافة أو مسطحة. إذا كنت تعرف القواعد الأساسية لبناء الفرن ، فلن يتطلب بنائه رسمًا تخطيطيًا أو حسابات أولية.
نظرًا للوزن الخفيف نسبيًا للفرن الصغير ، فإنه لا يحتاج إلى أساس ، ولكن في هذه الحالة ، يجب استخدام لوح سميك ومتين للأرضية ، ومثبت جيدًا على جذوع الأشجار.
ترتيب البناء
- المرحلة الأولى هي تقليديا اختيار المكان وتحضيره لبناء الفرن. للقيام بذلك ، من الضروري وضع قطعة من الفيلم البلاستيكي ، أو لباد التسقيف ، أو المائي أو الزجاج الزجاجي بحجم 78 × 53 سم على السطح. صب الرمل الجاف فوق الفراش (طبقة سمك 1 سم) وقم بتسويتها.
تم وضع الصف الأول من الطوب على الرمل (يتم استخدام 12 طوبة بدون تثبيت) بشكل أفقي بدقة ، والتي يمكن التحقق منها بمستوى. في الجزء العلوي من الصف الأول ، نضع محلول الطين بشكل رقيق ونقوم بتركيب باب منفاخ. لف الباب مسبقًا بقطعة من الورق المقوى الأسبستوس أو لفه بسلك. قم بتأمينه بالأسلاك.
- نحن نضع الصف الثاني من فرننا.
- تم وضع الصف الثالث من طوب النار. نقوم بتثبيت صر على ذلك ، والذي سيكون أعلى المنفاخ بدقة.
- في الصف الرابع ، تم وضع الآجر بشكل جانبي. وداخل المدخنة ، يتم تثبيت حامل يتم تثبيت قسم داخلي عليه. عند وضع الجدار الخلفي للموقد ، لا تستخدم الطين ، ولكن قم بتوفير ما يسمى بالطوب بالضربة القاضية (لهذا يجب أن تبرز قليلاً).
- العنصر الإلزامي التالي لأي موقد هو باب الفرن. لفها بحبل الأسبستوس قبل التثبيت. نصلح الباب بالأسلاك ، ونستخدم طوبتين للتثبيت المؤقت: أحدهما في الخلف ، والثاني في الأول ، ونثبت الباب فوقه.
- يتم وضع الطوب في الصف الخامس بشكل مسطح ، مع تكرار ملامح الصف الرابع.
- نضع طوب الصف السادس على الحافة ، ثم نفرك جدران الفرن بقطعة قماش مبللة.
- بالنسبة للصف السابع ، ضع الطوب مسطحًا مرة أخرى. في نفس الوقت ، من أجل ضمان مجموعة من هذا والصفوف التالية ، عليك أن تبدأ بثلاثة أرباع. ثم ضع لبنتين على الحافة وابدأ في بناء الجدار الخلفي.
إرشادات خطوة بخطوة لعمل فرن صغير
بالنظر إلى تصميم الفرن الصغير للعطاء ، فلنبدأ العمل.

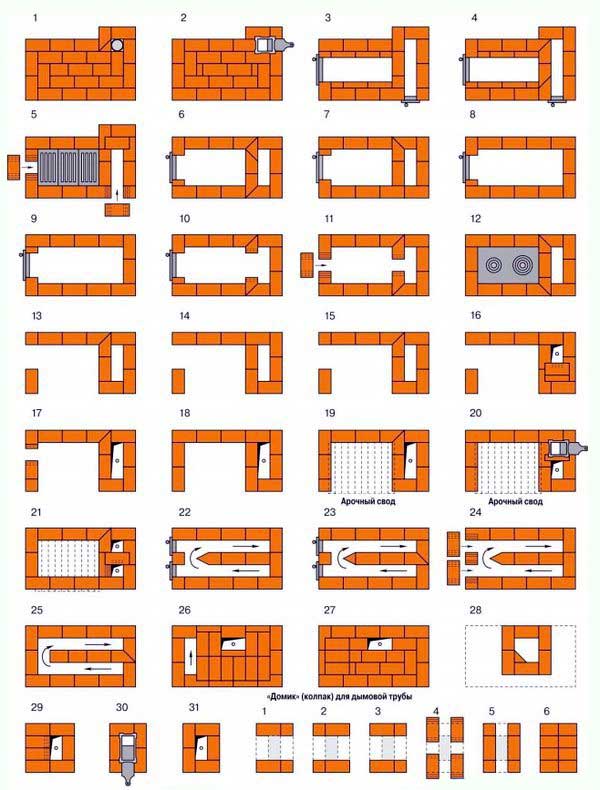

البناء من 1 إلى 12 صفًا
تم وضع الصف الأول ، وفي الثاني من الضروري توفير مكان لباب المنفاخ. يجب أن تكون الصفوف مغطاة بمحلول. قبل تثبيت باب النفخ ، يجب لفه بالأسبستوس ، وسيتم تثبيت الباب بالأسلاك.
بعد ذلك ، يتم وضع صف يتم فيه استخدام الطوب الحراري وخليط من الطين الحراري.
أثناء وضع الصف ، يتم تثبيت صر. بدءًا من هذا الصف ، يجب أن يتم وضع الطوب الحراري.
على التوالي ، يجب تثبيت باب صندوق الاحتراق ، والذي يجب أن يتم به نفس العمل كما هو الحال مع باب المنفاخ (لف مع الأسبستوس ، وآمن بالأسلاك).
ضع الصف وفقًا للتخطيط. يجب طلاء كل طبقة بمحلول. 8 ، 9 ، 10 ، 11 ورسم الصفوف وفقًا للتخطيط.
البناء من 13 إلى 24 صفًا
من الصف نبدأ في تشكيل غرفة الاحتراق والقنوات العمودية. الشيء الرئيسي هنا هو اتباع الأوامر بعناية ، وإلا يمكنك انتهاك التصميم الصحيح.
في الصف الخامس عشر ، من الضروري وضع طبقة من ملاط الأسمنت الطيني. سيعزز الجزء السفلي من غرفة التنظيف ، وبعد ذلك يمكنك تثبيت الباب نفسه.
البناء من 25 إلى 35 صفًا
علاوة على ذلك ، حتى صف واحد ، نضع البناء وفقًا للتعليمات.
في الصف الخامس والعشرين ، يجب إصلاح السطح السفلي لغرفة التنظيف الثانية ، ووضع هذا الصف أيضًا بمدافع الهاون الرملية الصلصالية ، ثم تثبيت الباب.
بعد ذلك ، نضع الطوب وفقًا للترتيب ، أثناء تشكيل قناة المدخنة.
في الصفين 28 و 32 ، يجب تثبيت صمامين ، بمساعدة سيتم تنظيم الدفع.
بعد ذلك نبدأ في رفع المدخنة ، كما هو موضح في التخطيط.
إذا تم كل شيء بشكل صحيح ، بعد الانتهاء من كل العمل ، يجب أن تحصل على مثل هذا النموذج المضغوط.
هذا النموذج له الأبعاد التالية: عرض 51 سم ، عمق 89 سم ، ارتفاع 2.38 متر. حتى المبتدئين يمكنهم صنع مثل هذا الفرن. بالإضافة إلى ذلك ، إذا لم تكن هناك خبرة في أعمال الفرن ، فلا يوصى بعمل نماذج أكثر تعقيدًا ، حيث يمكنك الخلط في الطلبات وانتهاك سلامة الهيكل ، مما سيؤثر على جودة عمله وخدمته الحياة.
الحجم الصغير والقدرة على التسخين بسرعة وكفاءة هي الأسباب الرئيسية لبناء الحجم الصغير أفران الطوب. يتم تحقيق هذه الخصائص بعدة طرق ، تختلف في خيارات البناء والتصميم.
عن ماذا تتحدث هذه المقالة
فرن الطبخ السويدي
تم تصميم التصميم المدمج الصغير المجهز بغطاء ليس فقط للتدفئة ، ولكن أيضًا للطهي.
سيضمن التقيد الصارم بالترتيب ، واستخدام خط راسيا ومستوى بناء ، بناء هيكل وظيفي صحيح هندسيًا. لا يُسمح باستخدام مفاصل الهاون شديدة السُمك أو وجود فراغات فيها. يوصى بمراقبة مؤشرات المقطع العرضي لقنوات الدخان لتجنب تضييقها.
في نهاية العمل ، يتم تنظيف الفرن النهائي من الغبار والمحلول الزائد ويترك ليجف لعدة أيام. ستضمن المواد عالية الجودة والامتثال لتقنية العمل وإجراءات الوقاية من الحرائق فترة طويلة من الخدمة الخالية من العيوب.
يحلم جميع عشاق الراحة الريفية بموقد في منازلهم الريفية المريحة في منازل ريفية صيفية. كما تعلم ، فإن موقد الطوب هو أقدم تصميم عالمي لتدفئة الفضاء. أثبتت فعاليتها وأدائها العالي منذ قرون.
ليس من الضروري بناء هيكل ضخم ضخم. في بعض الأحيان ، يكفي وجود موقد صغير الحجم ، والذي يمكنك بناؤه بيديك. قد تختلف النماذج في الشكل أو الحجم أو النوع أو تخطيط المدخنة ، ولكن بشكل عام ، لن يستغرق بنائها الكثير من الوقت ولن يتطلب مهارات جادة في وضع المواقد.
أنواع الأفران الصغيرة
أفران فولاذية. هذا النوع من الأفران الصغيرة ليس مكلفًا وسهل التركيب ، لكن عمر خدمة هذا النموذج سيكون قصير الأجل.
مواقد من الحديد الزهر. تكلفة هذه الأفران مرتفعة للغاية ، لكنها يمكن أن تستمر أيضًا لفترة طويلة جدًا ، ولكن فقط إذا لم تتعرض لتغيرات مفاجئة في درجة الحرارة.
فرن صغير من الطوب. هذا النوع من الأفران هو الأكثر شهرة اليوم وهناك أسباب لذلك:
- يحافظ على الدفء لفترة طويلة
- القدرة على القيام بذلك بنفسك
- الوقود المتاح
- امكانية عمل فرن بموقد او فرن
- موثوقية عالية
نظرًا لتوفر المواد وسهولة التنفيذ ، سيتمكن حتى الموقد المبتدئ من صنع فرن صغير بيديه.
في أغلب الأحيان ، يتم عمل فرن صغير للمنزل الصيفي مع أو بدون موقد للطهي. إنه الخيار الثاني الذي سننظر فيه بمزيد من التفصيل.
فرن طوب بسيط للمنزل
يُنصح صانعو المواقد المبتدئون بالاهتمام بمثل هذا الموقد البسيط من الطوب. الهيكل النهائي صغير الحجم - لا يزيد إجمالي المساحة المشغولة عن 0.5 متر مربع
مجموعة لوضع فرن صغير من الطوب
ابدأ بإعداد التركيبات اللازمة لبناء الوحدة المعنية. سوف تحتاج إلى ما يلي:
-
طوب الفرن الأحمر
-
طوب مقاوم للحريق
-
الشاموت وطين البناء.
- رمل ناعم منخل
- حديد التسقيف
- روبرويد.
-
أبواب الفرن وغرف التنظيف والنفخ ؛
-
صر؛
-
موقد لموقد واحد ؛
- صمام؛
- أنبوب فولاذي؛
-
راسيا؛
- مقياس.
- قفازات واقية؛
- مجرفة؛
- مستوى.
فرن البناء
فرن صغير
فرن الطفل افعل ذلك بنفسك
بعد إعداد جميع الأجهزة اللازمة ، انتقل مباشرة إلى مرحلة ترتيب موقد الطوب "الطفل".
الخطوة الأولى. اختر مكانًا لترتيب وحدة التدفئة. يجب ألا تقل المسافة من جدران الفرن إلى أقرب جدران الغرفة عن 300 مم.
يأمر
الخطوة الثانية. ضع أساسًا من الطوب مقاس 76 × 50.5 سم ، ويجب أن لا يقل عمق الأساس عن 5 صفوف من الطوب. حفر وتسوية حفرة ذات حجم مناسب ، ووضع طبقة من الطين في قاعها ، وضغطها بعناية وتغطيتها بطبقة من مادة التسقيف.
خطوة ثالثة. ضع منصة من 12 طوبة. قم بتغطية كل لبنة بمحلول من الطين.
بعد وضع ثلاثة صفوف من القاعدة ، قم بتغطيتها بطبقة ثانية من مواد التسقيف واستمر في التمديد. يجب أن يتناسب مستوى الأساس مع مستوى الأرضية.
الخطوة الرابعة. ضع صف الطابق الأول. ضع الصف الثاني بنفس الطريقة ، لكن وفر مكانًا لتركيب باب النفخ. قبل تثبيت باب النفخ ، قم بلفه حول الحافة بحبل قوي من الأسبستوس. قم بتأمين الباب بالأسلاك.
الخطوة الخامسة. ضع الصف الثالث من فرن طوب النار. استخدم ملاطًا طينيًا حراريًا منفصلًا للبناء.
الخطوة السادسة. قم بتثبيت شبكة في الصف الرابع واستمر في التمديد ، ووضع الطوب على الأضلاع. في الصف الخامس ، ضع الطوب بشكل مسطح ، في الصف السادس - مرة أخرى على الحافة.
الخطوة السابعة. عند وضع الصف الثامن ، قم بتثبيت لبنة مشطوفة. في هذا التصميم ، سيتولى وظائف سن الدخان وسيوفر إزاحة للنار عند فتح باب الفرن.
الخطوة الثامنة. لف باب غرفة الاحتراق بسلك الأسبستوس وقم بتثبيته في مكانه.
تركيب باب الفرن
الخطوة التاسعة. عند وضع الصف التاسع ، قم بتركيب الفرن.
الخطوة العاشرة. استمر في وضع الموقد حتى تصل إلى بداية جهاز المدخنة (بدءًا من الصف العاشر). في المدخنة ، قم بإعداد الدعامات لتثبيت القسم الداخلي. ضع لبنة بارزة (خروج المغلوب) في الجدار الخلفي لوحدة الفرن. ليس من الضروري تشحيمها بمحلول ، لأن. بنهاية العمل ، يجب إزالة هذا الطوب.
الخطوة الحادية عشرة. عند وضع الصف الحادي عشر ، قم بتثبيت صمام ملفوف مسبقًا بحبل الأسبستوس. قم بتركيب أنبوب مداخن معدني.
الصف الثاني عشر. قم بإزالة الطوب البارز الذي لم يتم إصلاحه مسبقًا.
اترك الموقد يجف لمدة أسبوع ويمكنك البدء في استخدام الوحدة. أفضل خيار للوقود هو الخشب.
