ضبط نظام التدفئة - تفاصيل من الممارسة

استخدام الصمامات ذات الرؤوس الحرارية

هذه هي أفضل الحنفيات التي لا يمكن وضعها إلا على المشعات في نظام التدفئة لمنزل خاص. عند ضبطه وفقًا لدرجة حرارة هواء معينة ، يعمل الرأس الحراري على جذع الصمام ، مما يجبره على فتح أو إغلاق منطقة التدفق الخاصة به. وبالتالي ، هناك تنظيم كمي تلقائي لسائل التبريد الذي يمر عبر السخان.

يتم تثبيت الصمام الحراري على خط الإمداد بالبطارية ، ويتم وضع صمام موازنة على خط الإرجاع. من الخطأ افتراض أن النظام سيُوازن تلقائيًا بواسطة رؤوس حرارية ؛ والصمامات مطلوبة في أي حال. يُسمح بتركيب الصمامات الكروية التقليدية بدلاً منها للتدفئة المركزية أو في الأنظمة ذات حركة مرور المبرد (حلقة Tichelmann). لكن من غير المقبول تنظيم تدفق المبرد باستخدام صمام كروي ، ولن يعمل.

نصيحة. تحتوي معظم نماذج الصمامات الحرارية على نمط من الانسداد الميكانيكي لقسم التدفق. إذا حصلت على منتجات بدون مثل هذا الوضع ، فسيتعين عليك تثبيت قاطع إضافي لخدمة البطارية ، كما هو موضح في الرسم التخطيطي:

هدف. صفة مميزة

بمساعدة الصنابير ، يتم ضمان التشغيل الفعال لأنابيب المياه. لا يمكن لنظام التدفئة أن يعمل بدون هذه الأجهزة ، وفي بعض الحالات يصبح استخدامه بدونها أمرًا خطيرًا بكل بساطة.

عندما يتسرب الناهض ، فإن صمامات الإغلاق هي التي تغلق الماء ، مما يجعل من الممكن إجراء الإصلاحات دون إيقاف النظام بأكمله.

ستكون إحدى الوظائف المهمة أيضًا هي إدارة تبديد حرارة البطارية.

يتكون الحد الأدنى للتشغيل العادي لنظام التدفئة التقليدي من عدة أنواع من صمامات الإغلاق والتحكم. عند توصيله بالرادياتير ، يتم تثبيت صمامات الإغلاق الكروية على أنابيب الإمداد والمخرج والممر الجانبي. يتم تثبيت آلية على الإمداد لضبط ضغط المبرد. يجب أن يكون المبرد نفسه مزودًا برافعة Mayevsky. لنزيف الهواء. كما ترى ، فإن عدد هذه المنتجات كبير وهذا ليس خيارًا مفرطًا بأي حال من الأحوال.

معًا ، يسمح هذا النظام بما يلي:

• قم بإيقاف تشغيل المبرد دون إغلاق الدائرة بأكملها للإصلاح والاستبدال والصيانة ؛
• قم بتوجيه حامل الحرارة بالكامل عبر المدفأة عند إيقاف تشغيل المجرى ؛
• التحكم في قوة الضغط من خلال المبرد لتقليل درجة الحرارة أو زيادتها ؛
• مياه الصرف ، نزيف الهواء.
• لحماية النظام من الصدمات والانهيارات الهيدروليكية ؛
• تنظيم كفاءة ومستوى إمداد الحرارة ، مما يوفر تكاليف التدفئة.

متطلبات

معايير تنوع أنواع الحنفيات الموضوعة على مشعات التدفئة هي: التصميم ومبدأ التشغيل والمواد

من المهم معرفة أن الآليات من هذا النوع تنقسم إلى صمامات إغلاق وتحكم. ما هي أفضل الحنفيات؟ يجب أن يؤخذ في الاعتبار أن لديهم جهازًا معقدًا إلى حد ما ويجب أن يفي بعدد من المتطلبات من أجل العمل في ظروف صعبة.

• درجة حرارة المبرد تصل إلى 200 درجة مئوية ؛
• يجب أن تتحمل ضغط 16-40 بار ؛
• مقاومة عالية للتآكل
• مقاومة الإجهاد الميكانيكي.

بالنسبة لأنظمة التدفئة ، تكون هذه الآليات أكثر استقرارًا. لا يمكن تركيب الصنابير والصمامات العادية للمياه الباردة في المشعات.

كل اتصال له خصائصه الخاصة: هناك صنابير عادية وزاوية (للاتصال السفلي). يتيح لك هذا الفصل زيادة توزيع الأنابيب إلى أقصى حد أثناء تركيب نظام التدفئة.تتيح ميزات تصميم الصمامات إخفاء الأنابيب الموجودة خلف الديكور ، في ذراع التسوية ، لتركيب مشعات في مساحة صغيرة أسفل فتحة النافذة.

في الحياة اليومية ، يتم استخدام اسم عام - "صنابير". ولكن من الناحية الفنية يصح التمييز بين:

تستخدم أنظمة التدفئة أيضًا أجهزة التحكم في درجة الحرارة ، ولا يوصى باستخدام المخمدات أو الصمامات في المشعات - فهي سرعان ما تصبح معطلة. إذا كانت هناك حاجة إلى صمامات الإغلاق ، فستكون الصمامات الكروية هي الأفضل لذلك. لديهم مركزان فقط - مغلق / مفتوح. صممت الصمامات ذات المخروط للتحكم اليدوي في الضغط. هناك أيضًا آليات للضبط التلقائي - وهي منظمات حرارة بها صمامات أو أقماع.

تصميم

محرك صمام التحكم HP

يتكون المحرك المؤازر من الأجزاء الوظيفية التالية:

Voith Control Magnet VRM (A)

مع الوضع المتكامل وتعديل القوة المغناطيسية

صمام التحكم الهيدروليكي ، ويتكون من المكونات التالية:

جسم الصمام (B1)

مكبس التحكم (B2)

زنبرك التحكم (B3)

قضيب (B4)

غطاء (B5)

تتكون وحدة القيادة من المكونات التالية:

اسطوانة الطاقة (D1)

المثبط (D2)

زنبرك ضغط (D3)

قضيب المكبس (D4)

تحديد الموقع الإلكتروني ، ويتكون من المكونات التالية:

مستشعر الموقف (E1)

مغناطيس الاستشعار (E2)

غطاء (E3)

(وزار 1217 مرات، 1 عدد زيارات اليوم)

صمامات التحكم

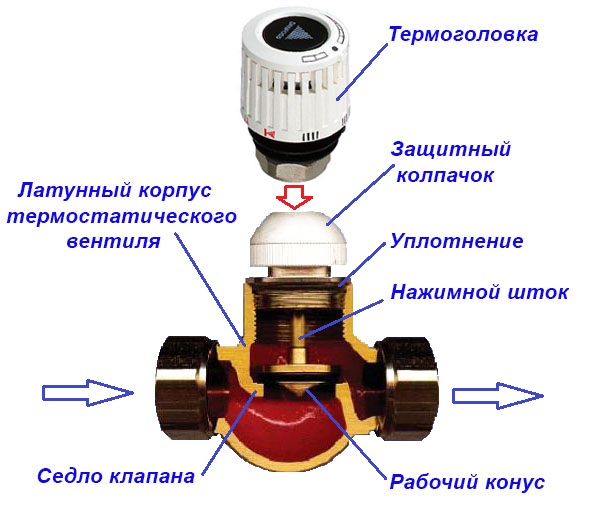

مبدأ التشغيل

صمام التحكم في المبرد هو جهاز يسمح لك بالتحكم التلقائي في حركة المبرد.

تصميم هذه المنتجات معقد للغاية ، لكنها تعمل أيضًا بكفاءة أكبر بكثير من الصمامات للضبط اليدوي:

المنفاخ مسؤول عن إدراك درجة الحرارة الخارجية - وعاء مملوء بسائل أو غاز. مع ارتفاع درجة الحرارة ، يتمدد المنفاخ ، مما يؤثر على مجموعة الضبط.

يرجى ملاحظة أن سعر الأجهزة المملوءة بالسائل والغاز هو نفسه تقريبًا ، لكن ميزات التشغيل مختلفة. لذا ، تستجيب نماذج الغاز بشكل أسرع للتغيرات في درجات الحرارة ، وتنقل النماذج السائلة بشكل أكثر دقة التأثير على تدفق المبرد

• تضغط المنفاخ الممتد على ساق الصمام ، مما يؤدي إلى خفض سرج الصمام وإغلاقه تدريجيًا ، والذي من خلاله يدخل الماء الساخن إلى البطارية.
• أثناء التبريد ، لوحظ الوضع المعاكس: يرتفع الجذع ، ويتمدد تجويف السرج.

قمنا بضبط درجة الضغط الأولي للمنفاخ بأنفسنا ، إما عن طريق ضبط قيمة درجة الحرارة المطلوبة على الشاشة الرقمية ، أو عن طريق تدوير مقبض الضبط الميكانيكي. من الممكن أيضًا توصيل الصمام الحراري بأجهزة استشعار خارجية - في هذه الحالة ، لا يتم التحكم في حركة الجذع بواسطة منفاخ ، ولكن بواسطة محرك مؤازر تحت تأثير نظام كهربائي أو هيدروليكي.

تركيب صمام ثرموستاتي

بين المتخصصين ، لا تتم مناقشة مسألة ما إذا كان من الضروري وضع الصنابير على مشعات التدفئة عمليًا. حتى تركيب صمام كروي بسيط يوفر عددًا من المزايا ، ووجود منظم حرارة عالي الجودة أكثر من ذلك. ومع ذلك ، تنصح التعليمات باتباع عدد من القواعد عند تثبيت هذه الأجهزة:

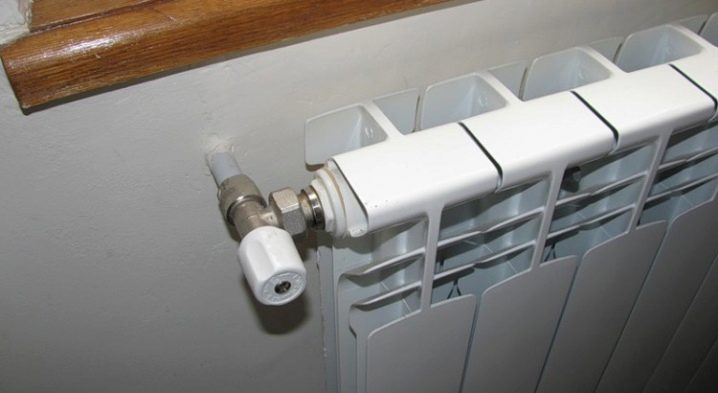

مثال على التثبيت الصحيح للمنتج

• أولاً ، تحتاج إلى اختيار التعديل المناسب للصمام. بالنسبة للأنظمة ذات الأنبوب الواحد ، نستخدم منتجات من النوع RTD-G للأنظمة ثنائية الأنابيب - RTD-N.
• ثانيًا ، قبل وضع الصنابير على مشعات التسخين ، نتحقق من اتجاه حركة المبرد (المشار إليه بواسطة سهم على الجسم). إذا ارتبكنا ، فسيعمل الجهاز كما تريد ، وليس بالطريقة التي نحتاجها.
• ثالثًا ، نضع رأس التنظيم الحراري بشكل عمودي على مستوى البطارية. بحيث لا يؤثر تدفق الحرارة على عملها.

كيفية تنظيم مشعات التدفئة بالصنابير هي أيضًا سؤال بسيط إلى حد ما:

• بعد تثبيت الصمام على المبرد ، نتحقق من إحكام الإحكام ونزود النظام بسائل التبريد.
• باستخدام المقبض أو القرص ، اضبط متوسط ​​درجة الحرارة.
• بعد حوالي ساعة ، نضبط ضبط الصمام وفقًا لمشاعرنا وبالرجوع إلى مقياس الحرارة في الغرفة.
• إذا لزم الأمر ، كرر الضبط مرة أخرى. ومع ذلك ، هذا عادة غير مطلوب.

يتم ضبط النظام عن طريق تدوير المقبض

بعد ذلك ، من الضروري عادة التدخل في تشغيل الجهاز مرة واحدة في الشهر - مع تغيرات مفاجئة في درجة الحرارة الخارجية.

لماذا تحتاج للتكيف

يتيح لك ضبط درجة الحرارة المثلى للرادياتير تهيئة الظروف الأكثر راحة لإقامتك في الداخل. بالإضافة إلى ذلك ، يسمح التعديل بما يلي:

1. قم بإزالة تأثير التهوية في البطاريات ، اسمح لسائل التبريد بالتحرك بحرية عبر خط أنابيب نظام التدفئة ، مما يعطي حرارته بشكل فعال إلى المساحة الداخلية للغرفة.
2. قلل تكاليف التدفئة بنسبة تصل إلى 25٪.
3. لا تترك النوافذ مفتوحة طوال الوقت إذا كان الهواء في الغرفة شديد السخونة.

ضبط التدفئة وضبط البطاريات ينصح بعمله قبل بداية موسم التسخين. يعد ذلك ضروريًا حتى لا تشعر لاحقًا بعدم الراحة في الشقة ولا تقوم بضبط درجة حرارة تسخين البطاريات في وضع الطوارئ. قبل إنشاء المشعات وضبطها ، من الضروري في البداية عزل جميع النوافذ في الصيف. بالإضافة إلى ذلك ، يجب أن تأخذ في الاعتبار ميزات موقع الشقة:

• في وسط المنزل أو في ركنه.
• الطابق السفلي أو العلوي.

بعد تحليل الموقف ، يُنصح باستخدام تقنيات توفير الطاقة لتحقيق أقصى قدر من الحفاظ على الحرارة داخل الشقة:

• اعزل الجدران والزوايا والأرضيات.
• إجراء العزل المائي والحراري للوصلات بين الوصلات الخرسانية لمنزل اللوحة.

بدون هذه الأعمال ، سيكون من غير المجدي تنظيم درجة حرارة المشعات ، لأن نصيب الأسد من الحرارة سيؤدي إلى تدفئة الشارع.

معايير الاختيار

عادةً ما يكون صنبور المبرد عبارة عن جهاز من النوع الكروي ينظم تدفق المياه ويوصل الأنابيب بالرادياتير. يتم تثبيته على الممر الجانبي ، الناهضين ، في الجزء العلوي من البطارية ، في الأماكن التي يتراكم فيها الهواء لإفراغها.

اختيار الصنبور المناسب ليس بالأمر الصعب ، يكفي معرفة بعض الفروق الدقيقة:

• قطر الأنابيب التي سيتم توصيلها بها (DN ، بالمليمترات أو البوصة) ؛
• ضغط العمل (PN ، في حدود 15-40 وما فوق) ؛
• نوع التوصيل وجود خيط داخلي او خارجي امريكي.

يجب أن يأخذ الاختيار في الاعتبار الغرض من التعزيز وتوطينه وخصائص الوسيط

من المهم أيضًا نسبة مدخل ومخرج الصمام في المبرد ، موضعهما النسبي

عند الاختيار ، ضع في اعتبارك خصائص الرافعات:

• على الرغم من أن الصمامات الكروية هي الأكثر شيوعًا وبأسعار معقولة ، إلا أنها ليست فعالة جدًا. لديها وضعان فقط: الإغلاق / الفتح ؛
• يعتبر الصمام المخروطي خيارًا أكثر قبولًا نظرًا لإمكانية وجود وسيط. العيب: يجب إعادة الرافعة إلى وضعها الأصلي ومراقبتها باستمرار ؛
• منظم الحرارة التلقائي هو الأكثر كفاءة وموثوقية ولكنه أيضًا أغلى بكثير من غيره. عندما يتم تثبيته على نظام أحادي الأنابيب ، يجب أن يكون هناك تجاوز.

صمام موازنة لنظام التدفئة

تنقسم أنظمة التدفئة الحالية إلى نوعين:

• متحرك. تتميز بخصائص هيدروليكية ثابتة أو متغيرة مشروطًا ، وتشمل خطوط التسخين بصمامات تحكم ثنائية الاتجاه. وقد تم تجهيز هذه الأنظمة بمنظمات تفاضلية موازنة تلقائية.
• ثابتة. لديهم معلمات هيدروليكية ثابتة ، بما في ذلك خطوط مع أو بدون صمامات تحكم ثلاثية الاتجاهات ، والنظام مجهز بصمامات موازنة يدوية ثابتة.

أرز. 7 صمام التوازن في الخط - مخطط تركيب التركيبات الأوتوماتيكية

في منزل خاص

يتم تثبيت صمام توازن في منزل خاص على كل مشعاع ، ويجب أن تحتوي أنابيب مخرج كل منها على صواميل اتحاد أو نوع آخر من التوصيلات الملولبة. لا يتطلب استخدام الأنظمة الأوتوماتيكية ضبطًا - عند استخدام تصميم ثنائي الصمام ، يتم تلقائيًا زيادة إمداد المبرد للمشعات المثبتة على مسافة كبيرة من المرجل.

هذا بسبب نقل الماء إلى المشغلات من خلال أنبوب الدفع عند ضغط أقل من البطاريات الأولى من المرجل. لا يتطلب استخدام نوع آخر من الصمامات المدمجة أيضًا حساب نقل الحرارة باستخدام جداول وقياسات خاصة ، حيث تحتوي الأجهزة على عناصر تحكم مدمجة ، تحدث حركتها بمساعدة محرك كهربائي.

إذا تم استخدام موازن اليد ، فيجب ضبطه باستخدام معدات القياس.

أرز. 8 صمام التوازن التلقائي في نظام التدفئة - مخطط التوصيل

لتحديد حجم إمداد المياه لكل مشعاع ، وبالتالي الموازنة ، يتم استخدام مقياس حرارة ملامس إلكتروني ، يتم من خلاله قياس درجة حرارة جميع مشعات التدفئة. يتم تحديد متوسط ​​حجم العلف لكل سخان بقسمة القيمة الإجمالية على عدد عناصر التسخين. يجب أن يتدفق أكبر تدفق من الماء الساخن إلى أبعد مشعاع ، وكمية أقل من العنصر الأقرب إلى المرجل. عند إجراء أعمال الضبط بجهاز ميكانيكي يدوي ، اتبع ما يلي:

• افتح جميع صنابير الضبط حتى توقف وقم بتشغيل الماء ، وأقصى درجة حرارة لسطح المشعات هي 70-80 درجة.
• تُقاس درجة حرارة جميع البطاريات بميزان حرارة ملامس وتُسجل القراءات.
• نظرًا لأنه يجب تزويد العناصر الأبعد بأكبر قدر من المبرد ، فإنها لا تخضع لمزيد من التنظيم. يحتوي كل صمام على عدد مختلف من الثورات وإعداداته الفردية الخاصة ، لذلك من الأسهل حساب العدد المطلوب من الثورات باستخدام أبسط قواعد المدرسة بناءً على الاعتماد الخطي لدرجة حرارة المبرد على حجم حامل الحرارة المار.

أرز. 9 موازنة التجهيزات - أمثلة التثبيت

على سبيل المثال ، إذا كانت درجة حرارة تشغيل المبرد الأول من الغلاية +80 درجة مئوية ، وآخر +70 درجة مئوية مع نفس أحجام الإمداد البالغة 0.5 متر مكعب / ساعة ، في أول سخان يتم تقليل هذا المؤشر بنسبة من 80 إلى 70 ، سيقل التدفق ، وسيكون الحجم الناتج 0.435 متر مكعب / ساعة. إذا لم يتم ضبط جميع الصمامات على الحد الأقصى للتدفق ، ولكن لتعيين متوسط ​​القيمة ، فيمكن استخدام السخانات الموجودة في منتصف الخط كدليل وبالمثل تقلل الإنتاجية بالقرب من الغلاية وتزيدها في أبعد النقاط .

في مبنى أو مبنى متعدد الطوابق

يتم تركيب الصمامات في مبنى متعدد الطوابق في خط العودة لكل صاعد ، مع وجود مسافة كبيرة للمضخة الكهربائية ، يجب أن يكون الضغط في كل منها متماثلًا تقريبًا - في هذه الحالة ، معدل التدفق لـ كل الناهض يعتبر متساويا.

للإقامة في مبنى سكني به عدد كبير من الناهضين ، يتم استخدام البيانات الخاصة بحجم المياه التي توفرها المضخة الكهربائية ، مقسومة على عدد الرافعات. يتم تعيين القيمة التي تم الحصول عليها بالمتر المكعب في الساعة (لصمام Danfoss LENO MSV-B) على المقياس الرقمي للجهاز عن طريق تدوير المقبض.

ميزات تركيب وصيانة المنظمين

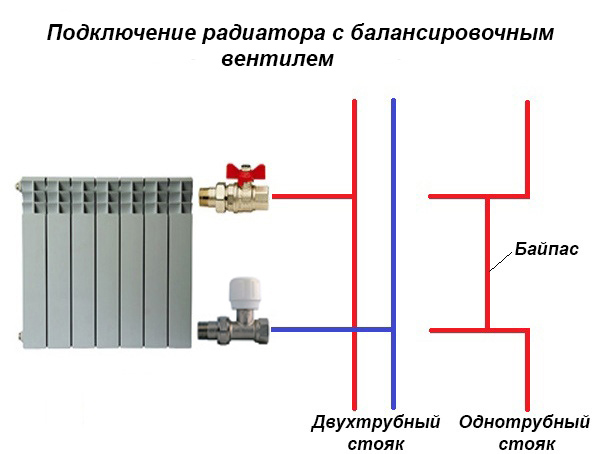

مخطط تركيب وحدة التحكم في درجة الحرارة

بعد اختيار النموذج الأمثل لمنظم الحرارة أو صنبور لضبط درجة حرارة التسخين ، يجب عليك إجراء التثبيت الصحيح. يعتمد موقع التعزيز بشكل مباشر على وظيفته وتصميمه.

في أغلب الأحيان ، يتم تثبيت مكونات الضبط في مواسير مشعاع تدفئة محدد. يتم تثبيتها على أنبوب الإمداد أو على الممر الجانبي.في الوقت نفسه ، من أجل ضبط درجة حرارة بطاريات التدفئة بشكل مريح ، يوصى بالالتزام بالقواعد التالية:

• يجب عدم تغطية الجهاز بألواح زخرفية أو عناصر داخلية أخرى ؛
• تعتمد مدة خدمة منظمات الحرارة إلى حد كبير على جودة المبرد. لذلك ، يجب تثبيت مصفاة أمامها ، والتي ستحمي مقعد الصمام من الترسبات الكلسية ؛
• عند تركيب صمام التحكم في درجة حرارة التسخين ، اتبع مخطط التركيب. تظهر الأسهم الموجودة على جسم الجهاز اتجاه حركة المبرد ؛
• يتم توصيل العديد من منظمات الحرارة وأجهزة التشغيل بالتيار الكهربائي. لذلك ، من الضروري توفير مصدر طاقة لهم.

قبل تركيب وتعديل بطاريات التدفئة في الشقة ، يجب عليك قراءة تعليمات الشركة المصنعة. وهي تحدد شروط التثبيت لتشغيل عنصر ضبط معين.

أحد المؤشرات المهمة لصمامات التحكم في تدفئة الشقة هو الحد الأقصى والحد الأدنى من الإنتاجية. يجب أن تتطابق مع إعدادات النظام الحالية.

صيانة المنظمين والصنابير

يتم الضغط فقط بعد تركيب صمامات التحكم

بعد التثبيت ، اضبط الصنابير مسبقًا على مشعات التدفئة. للقيام بذلك ، يجب أن يكون نظام درجة حرارة التشغيل والضغط في النظام طبيعيين. بعد ذلك ، عن طريق تغيير درجة تسخين المبرد ، يتم فحص تشغيل صمامات التحكم. يتم اختبار النظام في عدة أوضاع. للأسف ، لن يتم تعديل التدفئة بشكل مستقل في منزل من نوع شقة وفقًا لهذا المخطط ، نظرًا لأن المستهلكين لا تتاح لهم الفرصة لتغيير درجة تسخين المبرد.

في الواقع ، من الممكن التحقق من أداء عنصر معين فقط عند بدء إمداد التدفئة المركزية. أولئك. يتم إجراء الضبط الصحيح لمشعات التدفئة في الشقة خلال موسم التدفئة.

أثناء إطلاق نظام التدفئة ، من الضروري إجراء تعديل كامل لنظام التدفئة لمنزل خاص. يجب أن تتضمن الخطوات التالية:

• التحقق من أداء الحنفيات والثرموستات.
• الامتثال لمعاييرهم الفعلية مع بيانات جواز السفر ؛
• إذا تم اكتشاف عنصر معيب أثناء ضبط التحكم في درجة تسخين بطاريات التدفئة ، فيجب استبداله.

بالإضافة إلى ذلك ، يجب أن نتذكر أن عددًا من العوامل الخارجية تؤثر على تشغيل النظام: درجة العزل الحراري للمنزل ، والسمات المناخية لمنطقة معينة. يجب أيضًا أن يؤخذ ذلك في الاعتبار عند ضبط درجة حرارة المبرد.

يُظهر الفيديو مثالاً على تنظيم ضبط مشعات التدفئة في المنزل:

تصميم ومبدأ العملية

مبدأ تشغيل تركيبات الموازنة هو منع تدفق السائل بواسطة صمام قابل للسحب أو ساق ، مما يتسبب في انخفاض المقطع العرضي لقناة المرور. تتميز الأجهزة بتصميم مختلف وتقنية اتصال ، في نظام التدفئة يمكنهم بالإضافة إلى ذلك:

1. الحفاظ على انخفاض الضغط عند نفس المستوى.
2. الحد من تدفق المبرد.
3. اغلاق خط الانابيب.
4. أداء وظيفة تصريف سائل العمل.

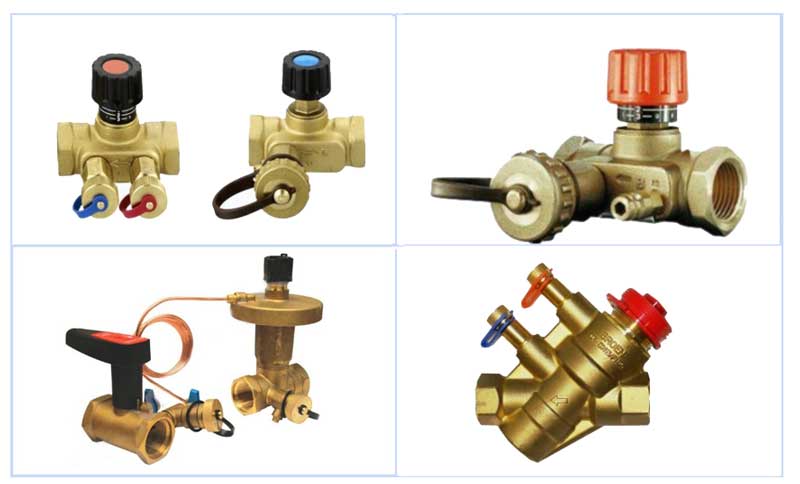

من الناحية الهيكلية ، تشبه صمامات الموازنة الصمامات العادية ، وعناصرها الرئيسية هي:

1. جسم نحاسي به حلقتان مع قسم خيط داخلي أو خارجي ، مصمم للتوصيل بخط بأقطار أنابيب قياسية. يتم التوصيل في خط الأنابيب في حالة عدم وجود وصلة ملولبة بجوز ملولب متحرك (أمريكي) من خلال نظائرها - محولات إضافية مع صواميل نقابية مختلفة.
2. آلية قفل ، عن طريق تحريك يتم تنظيم درجة تداخل القناة لمرور الناقل الحراري.

أرز. 4 جهاز صمام موازنة يدوي Danfoss LENO MSV-B

1. مقبض تعديل مزود بمؤشرات قياس وضبط ، مما يسمح لك بضبط التدفق داخل الجهاز.
2. تم تجهيز الطرز الحديثة بعناصر إضافية في شكل تجهيزات قياس ، يتم من خلالها إجراء قياسات لأحجام التدفق (الإنتاجية) عند مدخل ومخرج الجهاز.
3. تم تجهيز بعض الطرز بآلية إغلاق الكرة التي تسمح لك بإيقاف التدفق تمامًا ، أو لها وظيفة تصريف السائل من مصدر المياه.
4. يمكن التحكم في الأنواع الحديثة عالية التقنية تلقائيًا ، لذلك ، بدلاً من الرأس الدوار ، يتم تثبيت محرك سيرفو ، والذي ، عند توفير الطاقة ، يدفع آلية القفل ، بينما تعتمد درجة تداخل القناة على حجم التطبيق المطبق الجهد االكهربى.

أرز. 5 موازين أوتوماتيكية Danfos AB-QM - تصميم

أجهزة الإغلاق

يجب تقسيم الصمامات المستخدمة للتركيب في نظام تدفئة الغرفة إلى مجموعتين - الإغلاق والتحكم. هذا التقسيم تعسفي إلى حد كبير ، لأن صمامات الإغلاق تسمح لك أيضًا بتنظيم حركة المبرد. بطبيعة الحال ، في هذه الحالة ، تكون دقة الضبط منخفضة جدًا ، ولكن يمكنك قطع البطارية عن مصدر المياه.

مخطط هيكل كروي

أبسط أنواع الصمامات وأكثرها شيوعًا هي الصمامات الكروية:

تم تصميم الصمام الكروي لإيقاف المبرد. يسمح تصميمه بضبط الجهاز إما في الوضع المفتوح أو المغلق ، بحيث يتم إجراء الضبط تمامًا وفقًا لمبدأ "هناك حرارة - لا توجد حرارة".

توفر الصمامات الكروية لمشعات التدفئة ضبطًا ثنائي الموضع

يرجى ملاحظة أنه من حيث المبدأ ، من الممكن تثبيت الصمام في وضع وسيط ، ولكن بعد ذلك سيزداد معدل تآكله عدة مرات بسبب احتكاك الجزيئات المعلقة في الماء ضد عنصر القفل. لذلك من الأفضل عدم القيام بذلك إلا إذا الضرورة القصوى

• يتم منع تدفق سائل التبريد بسبب حركة كرة معدنية بفتحة متحدة المحور في تجويف الأنبوب. عندما يتم تشغيل مقبض الصمام ، يبدأ القضيب في العمل ، والذي يقوم بتدوير الكرة داخل الجسم ، محاذاة الفتحة الموجودة فيه مع تجويف الأنبوب.
• كقاعدة عامة ، أجزاء الصنبور مصنوعة من الفولاذ أو البرونز أو النحاس الأصفر. حشوات البلاستيك الفلوري هي المسؤولة عن إغلاق المفاصل والسدادة ، والتي ، إذا لزم الأمر ، يمكن استبدالها بيديك.
• يتم التوصيل بالرادياتير إما بمساعدة صمولة تقليدية أو بمساعدة "أمريكي".

تصميم كرة بأمريكي

على عكس الصمامات الكروية ، فإن الصمامات المخروطية تجعل من الممكن تنظيم تدفق المبرد بشكل أكثر سلاسة. يتم ضمان ذلك من خلال ميزات تصميمها:

جهاز مقطعي

• عنصر القفل عبارة عن قضيب مخروطي ، يتم تطبيق خيط على سطحه.
• عندما نقوم بتدوير دولاب الموازنة ، يتحرك القضيب على طول الخيط ، متحركًا في مستوى عمودي.
• في أدنى وضع ، يتم حظر تجويف الأنبوب تمامًا. يتم توفير إحكام التداخل بواسطة حشوات مرنة توضع على الأخاديد الحلقية للساق.
• عند رفع جزء الإغلاق ، نفتح الفجوة قليلاً ، ويبدأ المبرد في التدفق إلى المبرد.

يرجى ملاحظة أنه من الممكن تنظيم المناخ المحلي في الغرفة فقط تقريبًا عن طريق تقليل أو زيادة كمية الماء الساخن في كل بطارية

نموذج في علبة البولي بروبلين

من الناحية العملية ، غالبًا ما تستخدم الصمامات المخروطية البرونزية أو النحاسية لمشعات التدفئة: الأنظمة فقط مجهزة بالبولي بروبلين ، وبعض الأنابيب مصنوعة أيضًا من البلاستيك. ويرجع ذلك إلى القوة المنخفضة نسبيًا ومقاومة التآكل للبوليمرات مقارنة بالسبائك الصحية.

من ناحية أخرى ، فإن صنابير البولي بروبلين لمشعات التدفئة أرخص إلى حد ما ، وبالتالي ، في ظروف عجز الميزانية ، يمكن استخدامها.

رافعة Mayevsky

عندما يسكب المبرد في نظام التدفئة ، يدخل الهواء مع الماء أو التجمد.

لإزالته ، يتم استخدام أجهزة خاصة - ما يسمى برافعات Mayevsky:

جهاز إطلاق الهواء

• تصميم مثل هذا المنتج بسيط للغاية: فهو يعتمد على قضيب إغلاق مثبت في مبيت به خيط لسدادة الرادياتير.
• يتم تحريك الجذع إما بواسطة مفك براغي أو مفتاح خاص ، مما يؤدي إلى فتح فجوة الأنبوب في السرج.

انتبه! إذا أمكن ، قم بشراء صمامات لمفك البراغي ، لأنك ستفقد المفتاح بانتظام ، وهذا ليس مفاجئًا - سيتعين عليك استخدامه مرة أو مرتين في السنة. يجب ألا يغيب عن البال أن سعة مثل هذه الصنبور صغيرة ، لذلك ، على سبيل المثال ، يجب ألا تضعها في خزان التمدد: سيستغرق الأمر حوالي ساعة لإخراج الهواء الزائد

في مثل هذه الحالة ، يكون الصمام التقليدي أو الصنبور المثبت بفوهة أكثر ملاءمة.

يجب ألا يغيب عن البال أن معدل نقل هذا الصنبور صغير ، لذلك ، على سبيل المثال ، لا يجب أن تضعه في خزان التمدد: سيستغرق نزيف الهواء الزائد حوالي ساعة. في مثل هذه الحالة ، يكون الصمام التقليدي أو الصنبور المثبت بفوهة أكثر ملاءمة.

صورة للصمام المركب

مصنعو صمامات الموازنة

يتم تمثيل نماذج الشركات المصنعة الأجنبية والمحلية على نطاق واسع في سوق البناء ، وتعتبر بعض الشركات من الموردين الرئيسيين للمعدات الموفرة للطاقة.

Danfoss هي شركة دنماركية تأسست في Nordborg في عام 1933 وهي واحدة من أبرز الشركات المصنعة والموردة لأنظمة توفير الطاقة في العالم. ينتج القلق عن معدات التبريد وإلكترونيات الطاقة والمضخات الحرارية والأتمتة الحرارية والصناعية وأنظمة تسخين الكابلات (الأرضيات الدافئة). يتم تمثيل خط الإنتاج من خلال صمامات الإغلاق ، والصمامات الأوتوماتيكية واليدوية من سلسلة ASV و MSV ، والموديلات المدمجة AB-QM ، و AB-PM.

Broen هي شركة دنماركية أسسها المهندس السويدي Paul Broen عام 1948 ودخلت السوق الروسية في عام 1996. يعمل مصنع الشركة في منطقة Kolomensky منذ عام 2010. يتمثل الاهتمام في إنتاج مجموعة واسعة من تركيبات خطوط الأنابيب ، والتي تشمل: الصمامات الكروية ، وصمامات الإغلاق ، وبوابات الفحص والموازنة (Broen Ballorex) ، وصمامات الأمان ، وفلاتر الحديد الزهر. يتم تمثيل خط تركيبات الموازنة من خلال سلسلة Broen: Venturi Fodrv و DRV و Dynamic و Venturi DRV.

أرز. 13 موازنة التجهيزات من Danfoss و Broen

جياكوميني مورد إيطالي لتجهيزات الأنابيب. تأسست الشركة في عام 1951 ، ويبلغ حجم مبيعاتها 170 مليون يورو سنويًا ، و 3 مصانع في إيطاليا و 18 فرعًا حول العالم ، يعمل بها حوالي 1000 موظف. ينتج القلق عن صمامات التحكم والإغلاق للرادياتير ، والثرموستات ، ومجمعات التدفئة وإمدادات المياه ، والأنابيب والتجهيزات لمعدات قياس الطاقة ، والألواح الشمسية. يتم تمثيل صمامات التوازن بالتعديلات R206 A ، R206 B.

ADL هي شركة روسية لتصنيع المعدات الهندسية لقطاع الإسكان والمجمعات والصناعات المختلفة. تأسست الشركة في عام 1994 ، ومنذ عام 2002 كان لديها أول مصنع لها في قرية رادوجني ، منطقة كولومنا ، منطقة موسكو.

تنتج الشركة مجموعة واسعة من معدات السباكة: صمامات التحكم ، ووحدات الضخ ، وصمامات البوابة ، والصمامات والصمامات الكروية ، ومضخات مكثف الدوران والبخار ، ونقاط التسخين ، والفواصل. يسمى خط أجهزة صمام الموازنة Granbalance ويتكون من نماذج من سلسلة DN.

الشكل 14 صمام موازنة أوتوماتيكي Giacomini و ADL

يعد صمام التوازن لنظام التدفئة أهم جهاز للحفاظ على درجة حرارة ثابتة في الروافع أو مشعات التدفئة. استخدامها في الحياة اليومية ليس له ما يبرره تمامًا.تبلغ تكلفة جهاز واحد من شركة مصنعة معروفة 100 دولار أمريكي ، كما أن الأجهزة المحلية ليست رخيصة. من المنطقي أكثر استخدام الأجهزة للحفاظ على درجة الحرارة في نواقل المباني السكنية التي تحتوي على عدد كبير من المشعات.

يجب تكوين أي نظام تدفئة بشكل صحيح. الهدف الرئيسي من هذا الإعداد هو ضمان نفس الأداء في جميع أجزاء الشبكة. على سبيل المثال ، إذا كان هذا هو نظام التدفئة لمبنى متعدد الطوابق ، فيجب أن تكون الحرارة في الطابقين العلوي والسفلي. يجب ألا تكون هذه المؤشرات معادلة فحسب ، بل يجب أن تكون قريبة أيضًا من المؤشرات المعيارية. واحدة من أكثر طرق الضبط فاعلية هي استخدام صمام موازنة ، يجب التفكير في تركيبه بشكل مثالي في مرحلة إنشاء مشروع نظام التدفئة.

لماذا توجد حنفيات على المشعات؟

كل سخان هو عنصر منفصل في النظام يحتاج إلى تعديل وصيانة دورية. ومع ذلك ، إذا تم التحكم في تدفق المبرد عبر البطاريات اعتمادًا على الحاجة إلى الحرارة ، فيمكن تحقيق نتائج جيدة من حيث توفير الطاقة. أي أن صمامات المبرد وحنفيات التدفئة مصممة لحل هذه المشكلات:

1. عزل كامل لجهاز التسخين عن النظام.
2. تقييد تدفق سائل التبريد عبر البطارية.
3. التغيير في تدفق المبرد حسب الظروف الخارجية.
4. هواء ينزف من الرادياتير وشبكة الأنابيب.

هناك العديد من المواقف التي يصعب فيها القيام بذلك دون فصل البطارية. على سبيل المثال ، تدفئة مركزية تعمل بشكل صحيح في منتصف الربيع ، عندما يكون الجو دافئًا بالفعل بالخارج ، والشقة ساخنة. حالة أخرى هي الحاجة إلى إزالة السخان من أجل استبداله أو شطفه أو إصلاحه. في حالة عدم وجود صمامات الإغلاق ، يصبح من الصعب تنفيذ أي إجراء مع المبرد.

توضع الصمامات على البطاريات بأسلوب رجعي

يتم تنفيذ قيود تدفق المبرد من أجل تحقيق التوازن بين التدفئة الفردية في منزل أو شقة خاصة

بغض النظر عن نوع نظام التدفئة الذي تستخدمه ، فبدون الموازنة مع الصمامات ، ستتلقى البطاريات الأولى دائمًا مياهًا أكثر من البطاريات السابقة. للحد من تدفق المبرد في بداية الشبكة وبالتالي معادلة جميع الأجهزة مع بعضها البعض ، فإن مهمة تركيبات المبرد التحكم

يعد التحكم التلقائي في تدفق المبرد الوارد طريقة لتوفير الطاقة المستخدمة لتدفئة المنزل. إذا كانت كل صنبور على بطارية التسخين تحافظ على درجة حرارة الهواء المحددة في الغرفة ، وتتحكم في تدفق المياه عبر المبرد ، فعندئذٍ بشكل عام ، سيستهلك النظام الكمية المطلوبة فقط من الحرارة ، لا أكثر. وهذا توفير كبير.

حسنًا ، يتم أيضًا حل مشكلة إطلاق الهواء عند ملء النظام أو أثناء التشغيل بواسطة صمامات هواء خاصة مثبتة على جميع المشعات الحديثة. فيما يلي قائمة بأنواع صمامات الإغلاق والتحكم ، مُدرجة بنفس ترتيب المهام التي تحلها:

1. الصمامات الكروية نصف الدورانية في الإصدارات المستقيمة والزاوية. إنها مصنوعة من النحاس الأصفر أو البرونز أو البولي بروبلين مع ملحق معدني.
2. موازنة الصمامات للمشعات - مستقيمة وزاوية.
3. ضبط الصمامات برؤوس حرارية (صمامات ثرموستاتية).
4. صمامات الصرف - أوتوماتيكية ويدوية.

كمرجع. يستخدم بعض الحرفيين في المنزل صمامات خلط ثلاثية الاتجاهات لتوصيل السخانات. لكن مثل هذا الحل مكلف بشكل غير معقول ونادرًا ما يستخدم في الممارسة.

الآن يجب أن نفكر بالتفصيل في أي الصنابير يتم وضعها بشكل أفضل على المشعات في مختلف الظروف والظروف. تظهر بعض الخيارات بوضوح في الفيديو:

صمام موازنة

يختلف صمام ضبط التسخين في التصميم عن الصمام الكروي التقليدي حيث يمكنه إغلاق منطقة التدفق بسلاسة في بضع لفات. علاوة على ذلك ، بعد الموازنة ، يمكن تثبيت موضع الصمام بحيث لا ينتهك أحد الإعدادات عن طريق الخطأ. يتم وضع هذا النوع من صمامات التحكم عند مخرج المبرد ، كما هو موضح في الرسم التخطيطي:

يظهر هنا الاتصال بنظام أفقي ثنائي الأنابيب ، وهو الأكثر شيوعًا في المنازل والشقق الخاصة ذات التدفئة الفردية. بالمناسبة ، يظل مبدأ التركيب باستخدام مخطط أحادي الأنابيب كما هو. يتم وضع صمام كروي عادي على خط الإمداد ، ويتم وضع صمام تعديل على خط الإرجاع. في حالة حدوث نظام به رافعات رأسية في منزل من طابقين ، فإن مخطط التثبيت الخاص بالتركيبات المرتبطة به يبدو كما يلي:

مبدأ اختيار المنتج هو نفسه كما في القسم السابق.

يُقبل التنفيذ المباشر أو الزاوي اعتمادًا على تصميم المعدات وخطوط الأنابيب ، ومن المهم أيضًا استخدام النساء الأمريكيات عند التجميع

إيلاء اهتمام خاص لجودة الصب وسماكة الجدران النحاسية للتسليح. إذا كان لديك شبكات من أنابيب البولي بروبلين ، فلا تتسرع في شراء صنابير PPR ، فمن الأفضل وضع محولات ومنتجات معدنية موثوقة

نصيحة. يتم وضع صمامات الموازنة على جميع المشعات ، باستثناء الأخير ، والذي يقع في نهاية الفرع. على الوصلات به ، يكفي وضع صمامات كروية بسيطة.

تعليمات خطوة بخطوة لضبط درجة الحرارة

لضمان إقامة مريحة في الغرفة ، تحتاج إلى القيام ببعض الإجراءات الأساسية.

1. في البداية ، في كل بطارية ، من الضروري أن ينزف الهواء حتى يتدفق الماء في قطرة من الصنبور.
2. ثم تحتاج إلى ضبط الضغط في البطاريات.
3. للقيام بذلك ، في البطارية الأولى من المرجل ، تحتاج إلى فتح الصمام بدورتين ، في الثانية - بثلاثة ، ثم بنفس الطريقة ، زيادة عدد لفات الصمام المفتوح على كل مشعاع. وبالتالي ، يتم توزيع ضغط المبرد بالتساوي على جميع المشعات. سيضمن ذلك مرورها الطبيعي عبر الأنابيب وتسخين أفضل للبطاريات.
4. في نظام التسخين القسري ، ستساعد صمامات التحكم في ضخ سائل التبريد والتحكم في الاستهلاك الرشيد للحرارة.
5. في نظام التدفق ، يتم تنظيم درجة الحرارة جيدًا بواسطة منظمات الحرارة المدمجة في كل بطارية.
6. في نظام التسخين ثنائي الأنابيب ، من الممكن التحكم ليس فقط في درجة حرارة المبرد ، ولكن أيضًا في مقدارها في البطاريات باستخدام كل من أنظمة التحكم اليدوية والأوتوماتيكية.
