نوفر الكهرباء أو جهاز ضبط الوقت مقابل تعريفة ليلية في شبكات الكهرباء

مؤقت المضخة الرقمي CAVR.ru

أخبر في:

العملية مؤتمتة بالكامل ، ولا داعي للمراقبة المستمرة لمستوى الماء في الخزان - يتحكم الجهاز في مستوى الماء المحدد في الخزان ويحافظ عليه. مكّن استخدام المتحكم الدقيق من زيادة موثوقيته ، بالإضافة إلى بناء تصميم صغير الحجم وقابل للتكرار بسهولة.

أرز. واحد

تظهر دائرة المؤقت في الشكل. 1. يتم ضبط تردد الساعة للميكروكونترولر ATtiny2313 (DD1) بواسطة بلورة خارجية ZQ1. يتم ضبط مدة التشغيل المستمر للمضخة ومدة التوقف المؤقت من إيقاف تشغيلها إلى تشغيلها مرة أخرى باستخدام زرين (SB1 و SB2)

يتم تخزين هذه القيم في الذاكرة غير المتطايرة للميكروكونترولر ، لذلك ليست هناك حاجة لإعادة ضبطها بعد كل إيقاف تشغيل ثم تشغيله ، وهو أمر مهم بشكل خاص في المناطق الريفية. عند استعادة الطاقة ، يبدأ الموقت عمله بتكوين وقفة مما يحمي المضخة من الانقطاع نتيجة تكرار التشغيل والإيقاف في فترة زمنية قصيرة

على مؤشري LED مكونين من ثلاثة أرقام من سبعة عناصر مع كاثودات شائعة (HG1 ، HG2) ، أثناء تشغيل المؤقت ، الوقت المتبقي حتى يتم تشغيل المضخة (مع الحفاظ على الإيقاف المؤقت) أو حتى إيقاف تشغيلها (أثناء إمداد المياه) معروض. المؤشر ديناميكي. وحدة فك الترميز DD2 ذات النواتج التي تم إجراؤها وفقًا لنظام "المجمع المفتوح" تقوم بتحويل الكود الثنائي المكون من ثلاثة أرقام لرقم الألفة الذي تم إنشاؤه بواسطة وحدة التحكم الدقيقة إلى إشارات مطبقة على كاثودات المؤشرات لتبديلها واحدة تلو الأخرى. تتوقف المضخة أيضًا عند تشغيل مستشعر المستوى الأقصى SF1. ويصاحب ذلك عرض النقش الكامل على المؤشر. يمكن أن يكون المستشعر عبارة عن أي مفتاح microswitch مزود برافعة ذات تعويم. لمزيد من الموثوقية ، يمكنك تثبيت محول دقيق آخر يقطع دائرة طاقة المؤقت إذا كان مستشعر SF1 لا يعمل لأي سبب.

أرز. 2

يتم تثبيت جميع أجزاء الجهاز ، باستثناء مستشعر SF1 ، على لوحة دائرة مطبوعة مصنوعة من الألياف الزجاجية المحشوة على كلا الجانبين ، كما هو موضح في الشكل. 2. في إصدار المؤلف ، ترتبط المقاطع غير المستخدمة من الرقاقة على جانبي اللوحة بالدائرة - (9 ... 12) V وتكون بمثابة سلك مشترك إضافي. تم تصميم اللوحة لأجزاء تركيب السطح (باستثناء مرنان الكوارتز ZQ1 ، ومثبت DA1 ، ومؤشرات HG1 ، و HG2 ، وأزرار SB1 ، و SB2 ، ومرحل K1). نوع التتابع - JRC-23F. تبلغ مقاومة ملفه 167 أوم ، جهد التشغيل 5 فولت ، تم تصميم جهات الاتصال لتبديل الجهد المتناوب حتى 125 فولت مع قوة تحميل لا تزيد عن 62.5 فولت أمبير. يمكن تشغيل مضخة أو جهاز تشغيل آخر ، تتجاوز قوته قدرات هذا المرحل ، باستخدام مرحل أو موصل آخر مصنّف للتيار والجهد المناسبين. سيكون Relay K1 في هذه الحالة بمثابة وسيط.

أرز. 3

تحتوي اللوحة أيضًا على موصل دبوس XP1 ، تتصل جهات الاتصال الخاصة به بدبابيس متحكم وفقًا للرسم التخطيطي في الشكل. 3. إنه مصمم لتوصيل المبرمج بالمتحكم الدقيق المثبت بالفعل على اللوحة. يوضح الجدول كيفية برمجة بتات تكوين وحدة التحكم الدقيقة. قاموا بضبط تشغيله باستخدام مرنان كوارتز بتردد يزيد عن 8 ميجاهرتز وتأخير بدء البرنامج بمقدار 16000 دورة. لحماية المعلومات الموجودة في EEPROM الخاصة بالمتحكم الدقيق من التلف العرضي أثناء عملية زيادة جهد الإمداد ، يتم ضبط عتبة استجابة كاشف الجهد الداخلي (BODLEVEL) على 1.8 فولت.

عند تحميل الرموز في ذاكرة برنامج وحدة التحكم الدقيقة من ملف Pump-Control.hex المتاح في التطبيق ، يمكن تغيير مدة المضخة ومدة الإيقاف المؤقت بشكل مستقل من 0 إلى 60 دقيقة بزيادات قدرها 1 ثانية. يستهلك الموقت تيارًا لا يزيد عن 500 مللي أمبير من مصدر جهد 9 ... 12 فولت.

يمكن تنزيل برنامج الموقت الميكروكونترولر من هنا

اترك تعليقك أو سؤالك:

وظائف وخصائص مؤقتات التحكم في الإضاءة.

الشيء الرئيسي الذي يجب الانتباه إليه عند الشراء هو أقصى حمل تحويل مسموح به.

وهو أمر يسهل حسابه ببساطة عن طريق إضافة الصلاحيات التي تخطط لتوصيلها بالمؤقت
للتحويل إلى أمبير ، قسّم الواط على جهد التشغيل 220 فولت.
من المهم جدًا عند الشراء الانتباه إلى نوع المرفق. التي يمكن أن تكون أسفل سكة الدين للوحة الكهربائية ، وكذلك يمكن تصميم المؤقت للتركيب المدمج داخل الجدار أو أعلى.
الثالث هو نطاق درجة حرارة التشغيل

وهو أمر مهم عند التثبيت في أماكن غير مدفأة.

وفقًا لنوع التحكم ، يتم تقسيمها إلى: ميكانيكي (الشكل 1) وأكثر دقة وإلكترونية وظيفية (الشكل 2 و 3).
هناك نماذج من المفاتيح مع مؤقت مدمج للمداخل (الشكل 4) ، والتي ، بعد الضغط ، يتم تشغيلها وإيقافها بعد عدد محدد من الثواني.
تتوفر المؤقتات للتحكم في قناة واحدة أو قناتين ، بالإضافة إلى القنوات متعددة القنوات (الشكل 3). تسمح لك قناتان بتكوين الإضاءة الرئيسية والمساعدة والتحكم فيها بشكل منفصل.
عند الشراء ، انتبه إلى حقيقة أن المؤقت لا يمكن أن يكون إلا ببرنامج أسبوعي أو سنوي. في النماذج الأكثر تكلفة ، توجد دائمًا جميع أنواع البرامج تقريبًا ، بما في ذلك عطلات نهاية الأسبوع.
انتبه للمؤقت الفلكي. مما يسمح ، بعد ضبط إحداثيات الموقع ، بضبط وقت الغروب والفجر تلقائيًا ، مع مراعاة التغيرات في طول اليوم خلال العام.

هناك خصائص ثانوية أخرى كذلك. مثل ، على سبيل المثال ، دقة الدورة الزمنية ، وتحديد الحد الأدنى للوقت (عادةً ما يصل إلى دقيقة) ، وما إلى ذلك.

مؤقت أسبوعي يومي

جهاز يعمل وفق برنامج مبرمج مسبقا. يتم استخدامه للتحكم في العمليات في أنظمة التشغيل الآلي ، سواء في المنزل أو في الإنتاج.

مبدأ الموقت

يتيح لك هذا المؤقت القابل للبرمجة التحكم في الحمل في الوضعين اليومي والأسبوعي. يمكنك اختيار فترات زمنية مناسبة ، بالإضافة إلى عدد تعسفي للتشغيل والإيقاف (المؤشر الجيد هو 200 على الأقل). أجهزة ضبط الوقت الحديثة "تعرف ما هي عطلات نهاية الأسبوع وأيام الأسبوع."

حسنًا ، تحدثنا هنا باختصار عن هذا الجهاز ، والآن دعنا ننتقل إلى موضوع استخدامه جنبًا إلى جنب مع غلاية كهربائية لتدفئة الغرفة. الشيء هو أن هناك تعريفات ليلا ونهارا لاستخدام الكهرباء من قبل مواطني أوكرانيا. والليلة الأولى بسعر تفضيلي (من 23:00 إلى 7:00). وإذا تم إقران غلايتك الكهربائية بمؤقت ، فيمكنك برمجتها بسهولة في وضع تشغيل مختلف أثناء النهار والمساء والليل. على سبيل المثال ، إذا لم تكن في المنزل أثناء النهار (أنت في العمل ، والأطفال في المدرسة ، ورياض الأطفال) ، فسيقوم برنامج المؤقت بتحويل الغلاية إلى الحد الأدنى الذي تحتاجه. وبحلول الوقت الذي تعود فيه إلى المنزل ، سيقوم الفريق الآخر بتحويل الغلاية إلى الحد الأقصى الذي يناسبك. مرة أخرى ، خلال الليل ، سيكون للشقة (المنزل) الوقت لتسخين بشكل صحيح. المنطق واضح ومفهوم ، وتوفير أموالك ، إذا جاز التعبير ، واضح. لكن يمكنهم القول ، وبحق ، أنه توجد الآن غلايات كهربائية مزودة بجهاز توقيت مدمج. نعم ، هذا صحيح ، لكن ... هناك مواقف مختلفة.

مواقف.

على سبيل المثال ، شخص ما لديه بالفعل غلاية كهربائية (بدون مؤقت) وعمر الغلاية لم ينته بعد ، وبشكل عام ، المالك راضٍ عن كل شيء ، "فقط إذا تمكنا من إضافة مؤقت." أو ، يخطط شخص لديه غلاية كهربائية للتحول إلى تسخين الغاز بمرور الوقت ، ويريد الآن الاستفادة من التعريفة التفضيلية. أيضا خيار. أيضًا ، يمكن أن تعمل الغلاية الكهربائية بشكل مثالي كمصدر احتياطي للحرارة ، فأنت لا تعرف أبدًا ماذا. تتطلب كل هذه المواقف جهازًا مثل جهاز ضبط الوقت الأسبوعي (يوميًا) لحلها.

ماذا يمكن أن يذكر؟

ربما لن يكون من غير الضروري تحديد مكان آخر يمكن استخدام هذا الجهاز فيه. ويمكن استخدامه في التحكم في أجهزة الإضاءة ووحدات التبريد ومعدات التهوية وما إلى ذلك ، عندما يحتاج عملها إلى تنظيم حسب الأطر الزمنية (فترات زمنية).وكما قلنا أعلاه ، يمكن استخدام هذا الجهاز في الإنتاج.

ملحوظة.

تحتوي أجهزة ضبط الوقت الجيدة على مصدر طاقة مستقل للحفاظ على أداء البرنامج في حالة انقطاع التيار الكهربائي ، فضلاً عن التبديل التلقائي إلى التوقيت الصيفي والشتوي. لذلك ، إذا قررت شراء مؤقت يومي / أسبوعي ، فأنت تعرف بالفعل ما يجب التركيز عليه.

احتاج الى نصيحة! كيف يكون الأصح والأفضل ، من وجهة نظر سهولة الاستخدام ، توصيل غلاية كهربائية بقدرة 4.5 كيلو وات ، وفقًا لمخطط 1 أو 2؟ قواطع - »> VN - مفتاح تحميل لـ 32A ، IEK. مقبس مع مؤقت Feron TM50 16A ، 3500W.

ملاحظة. كل شيء - الآلات الأوتوماتيكية ، RCD ، وما إلى ذلك ، موجودة في الدرع التمهيدي ، وهنا نتحدث فقط عن توصيل المرجل.

أنا أحب هذا ، لكني سأفعل

المخطط الأول ، ولكن بدلاً من VN-32 ، ضع ملف موصل AB 1A لحمايته.

ومثل هذه اللحظة. يتم توصيل مقبس 16A من كبل 2x4 ، وبالتالي يجب ألا يزيد جهاز كابل 2x4 عن 16A.

HV ، لأنه سيتم استخدامه كمفتاح ، فقط حتى لا يتم سحب القابس من جهاز ضبط الوقت في كل مرة. والنقر فوق الجهاز ذهابًا وإيابًا غير مرغوب فيه. سأقوم على الأرجح بإضافة آلة أوتوماتيكية بالتسلسل ، ولكن في 1A فهي غريبة و. السعر.

حسنا مبدئيا نعم لم انتبه شكرا !! لكن ماذا عن؟

مخطط الأسلاك الموقت.

اليوم ، يتم بيع عدد كبير من الأنواع المختلفة من أجهزة ضبط الوقت ، والتي سيكون لها ميزات الاتصال الخاصة بها. سأفكر في مخطط الاتصال للنموذج الشهير لجهاز ضبط الوقت ثنائي القناة الخاص بالشركة المصنعة الروسية IEK.

من الأعلى ، يتم تزويد جهات الاتصال المرقمة 1 و 2 بجهد 220 فولت من الشبكة الكهربائية المنزلية. كقاعدة عامة ، في جميع الطرز ، يتم توفير مصدر الطاقة من أعلى ، ويتم إجراء التبديل (التحكم في التشغيل والإيقاف) باستخدام جهات الاتصال السفلية. في هذه الحالة ، ينكسر موصل الطور فقط ، ويذهب الصفر مباشرة إلى المصابيح الكهربائية. في جهة الاتصال الوسطى 4 ، يتم توصيل مرحلة من اللوحة الكهربائية ، والتي سيتم تبديلها بشكل منفصل مع التوصيلات الجانبية 5 و 3. إذا كنت بحاجة إلى تبديل دائرة واحدة فقط ، فسيظل الاتصال رقم 5 مجانيًا.

أوصي بإلقاء نظرة على موضوعنا حول هذا الموضوع. تحتوي على تعليمات مرئية لاختيار وتوصيل وتكوين قائمة الموقت الإلكتروني!

طاب مسائك! مسألة مثل هذه الخطة. يتم تدفئة المنزل بواسطة غلاية كهربائية بقدرة 12 كيلو وات. لا أحد يعيش في المنزل الآن. أريد أن أضع مرحلًا حتى يتم تشغيل المرجل ليلاً ، يكون سعر الليل أرخص. ما هو الأفضل للتثبيت ، مرحل أحادي الطور وبادئ أو مرحل ثلاثي الطور. إن لم يكن صعبًا shemku باليد. أنا لست كهربائيًا بنفسي ، لكن لدي فكرة.

أناتولي ، مرحبًا. لن أرسم رسمًا تخطيطيًا ، فهو موجود على الإنترنت من الأفضل استخدام مثل هذا المخطط. إذا كان لديك 380 فولت في منزلك ، فمن الأفضل استخدام بادئ ذي ثلاث مراحل (إذا تحدثت عن هذه الصورة ، فعندئذٍ تقوم بتطبيق الجهد ، ثلاث مراحل على جهات الاتصال 1.3 و 5 ، أي من أعلى ، ثم من التلامس 2.4 و 6 قم بإزالة وسحب الغلاية الكهربائية. من الأفضل أن تأخذ الموقت ليس ميكانيكيًا ، لكن إلكتروني ، يمكن أن يكون على شكل مقبس (أرخص) يمكن أن يكون في شكل وحدة على DIN سكة (إنها أغلى بعدة مرات ، كقاعدة عامة). استدعاء) من الضروري أن تأخذ مع تيار عمل 20 أمبير أو أكثر. ليس من الضروري تثبيت مرحل حراري ، وعادة ما يتم وضعه على المحركات ، ولكنه كذلك من الأفضل وضع آلة أوتوماتيكية على المرجل بقيمة اسمية تبلغ 20 أمبير (هذه قيمة اسمية تبلغ حوالي 13-13.5 كيلو واط).

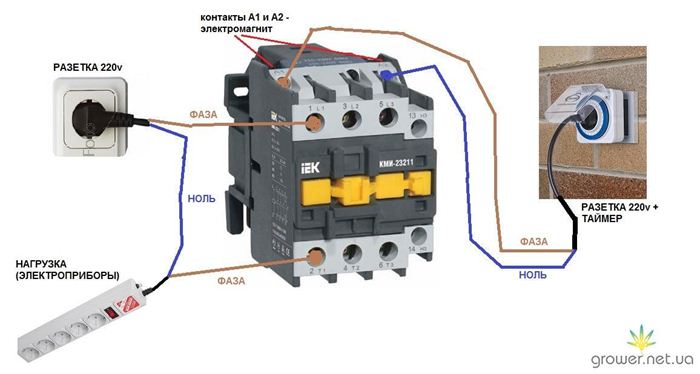

يوجد مخطط عمل لتوصيل tenov من خلال بداية مغناطيسية بكتلة من زرين. يوجد مؤقت IEK (تمامًا كما هو موجود في الصورة). كيفية توصيل مؤقت لتشغيل الظلال وإيقافها بمرور الوقت ، ولكن ما الذي يمكن للزر أيضًا تشغيله وإيقافه؟ شكرا لكم مقدما.

أليكسي ، مرحبا. تحتاج إلى توفير الطاقة للدبابيس 1 و 2 ، وستكون هذه قوة الموقت نفسه. علاوة على ذلك ، وفقًا للمخطط ، بدلاً من المصابيح ، تحتاج إلى تشغيل عنصري التسخين ، أو بالأحرى ملفات التحكم الخاصة بالمبتدئين. يتم تشغيل ملف واحد بدلاً من المصباحين الأيسر ، والملف الثاني بدلاً من المصابيح الثلاثة اليمنى.يتمثل جوهر المؤقت في أن جهة الاتصال الرابعة هي عنصر تحكم (تغيير) ، وتتلقى جهات الاتصال 3 و 5 (في موضع واحد ، على سبيل المثال ، "تشغيل" ، تعمل مرة أخرى ، على سبيل المثال ، جهة الاتصال 3 ، وفي مكان آخر موقف "إيقاف" ، اتصل 5). لذلك ، من خلال تحديد فترات زمنية متساوية (أو الفترات التي تحتاجها) من الوقت ، عند تشغيل المؤقت ، سيعمل عنصر تسخين واحد ، عند إيقاف تشغيل العنصر الثاني. بالتوازي مع المؤقت ، قم بتثبيت مفتاح المرور ثنائي العصابات بنفس الطريقة تمامًا. استخدم المفتاح الأول لتبديل الطاقة إما إلى المفتاح الثاني أو إلى المؤقت ، وباستخدام المفتاح الثاني يمكنك التحكم في المبدئ الأول أو الثاني لتجاوز المؤقت. السهم الأسود هو الطاقة الواردة ، ينتقل إلى أول مفتاح تمرير (ستختار التحكم فيه ، إما بمفتاح المفتاح الثاني ، أو بالمؤقت) ، يتحكم المفتاح الثاني مباشرة في عناصر التسخين إذا كانت كذلك ينشط ، ثم يأتي الموقت.

http://jelektro.ru

مؤقت للتحكم بمضخة تسكع بالالكترونيات المسلية

يولد الجهاز ، الذي تظهر دائرته في الشكل ، نبضات قطبية موجبة بشكل دوري عند الخرج (عند الطرف 11 من الدائرة الدقيقة DD1). يحتوي على مولدين IC يعملان بدورهما (على العنصرين DD1.1 و DD1.2) ، ومفتاح تشغيل للعنصر DD1.3 ، ودائرة تسلسلية من أربعة عدادات من الدوائر الدقيقة DD2 ، و DDZ ، وعاكس على العنصر DD1.4 وجهاز إلكتروني مرحل على ترانزستور VT1 ومرحل كهرومغناطيسي K2 ، والذي يتحكم في تشغيل المبدئ المغناطيسي K1. مدة النبض (T_تشغيل) ويتوقف بينهما (ت_إيقاف) يعتمد على التردد الناتج عن مولدات النبض ومخرجات العداد المستخدمة ويمكن ضبطه على نطاق واسع.

مع توصيل الجهاز بالشبكة ، يظهر جهد إمداد ثابت عند خرج المقوم VD1 ، وبفضل دائرة R3C3 ، يتم ضبط عدادات الدوائر الدقيقة DD2 و DD3 على الصفر. في هذه الحالة ، يظهر مستوى السجل عند إخراج العاكس DD1.4. 1 ويتم تضمين المولد الموجود على العنصر DD1.2 في العمل. في الوقت نفسه ، يفتح الترانزستور VT1 ، ويتم تنشيط التتابع K2 ، ومن خلال جهات الاتصال الخاصة به K2.1 ، يربط ملف المبدئ المغناطيسي K1 بالشبكة ، ونتيجة لذلك يعمل أيضًا ويتصل K1.1 ، K1. 2 يربط الحمل بالشبكة. من خرج عنصر DD1.3 ، يتم تغذية النبضات بمعدل تكرار هذا المولد إلى إدخال CN (الطرف 2) للعداد الأول للدائرة الدقيقة DD2. يبدأ العد التنازلي T_تشغيل.

مع ظهور الشعار. 1 عند إخراج مستوى سجل العداد (دبوس 14 DD3). 1 عند إخراج العنصر DD1.4 يتم استبداله بمستوى السجل. 0 ، يتم إغلاق الترانزستور VT1 ، مما يؤدي إلى إلغاء تنشيط التتابع K2 ، ويقوم بإطلاق وكسر دائرة الطاقة للمبدئ المغناطيسي K1 ، والذي بدوره يؤدي إلى إيقاف تشغيل الحمل. في الوقت نفسه ، يتم تشغيل المولد الموجود على عنصر DD1.1 ، وتبدأ النبضات بتردد هذا المولد في الوصول إلى إدخال CN للعداد الأول للدائرة الدقيقة DD2 - الوقت الذي يبدأ فيه T_إيقاف في نهايتها يتكرر كل شيء من البداية.

عمليًا ، تم استخدام الجهاز للسنة الرابعة للتحكم في مضخة مياه بسعة 2500 لتر / ساعة ، لضخ المياه من بئر بمعدل تدفق 300 لتر / ساعة ، وفقًا لدورة معينة. بالنسبة لتصنيفات العناصر R1 و R2 و C1 و C2 الموضحة في الرسم التخطيطي ، يتم تشغيل المضخة لفترة T_تشغيل = 151 ثانية = 2 دقيقة و 31 ثانية ، يضخ حوالي 130 لترًا من الماء في الخزان ، ثم ينطفئ لوقت T_إيقاف = 27 دقيقة يتراكم خلالها الماء في البئر. ترجع الحاجة إلى التحكم في المضخة بهذه الدورة إلى حقيقة أنه بدون الغسيل بالماء ، تفشل المضخة. يتم تشغيل الجهاز بواسطة مصدر غير مستقر يحتوي على محول تنحي T1 مع ملف ثانوي 9 فولت وجسر مقوم KTs405A. للتحكم في المبدئ K1 ، تم استخدام مرحل K2 مع لف بمقاومة حوالي 700 أوم وبجهد مقدر يبلغ 12 فولت.

مرحل الوقت لتشغيل المضخة كعنصر لا يتجزأ من نظام الأتمتة

مرحل الوقتالشراء من 1875 р.

مرحل الوقت هو جهاز كهربائي خاص يمكنك من خلاله التحكم في تشغيل المضخة وغيرها من المعدات الكهربائية. الجهاز قادر على إغلاق / فتح el. دارة وتشكيل فترات زمنية لتشغيل / إيقاف تشغيل الأجهزة الكهربائية. نتيجة لذلك ، يتم توفير تسلسل معين (خوارزمية) لعمل عناصر البريد الإلكتروني. مخطط. وبالتالي ، فإن المرحل يخلق تأخيرًا زمنيًا ويتحكم تلقائيًا في العمليات التكنولوجية مثل: الري والتدفئة وإمدادات المياه وتكييف الهواء ، إلخ.

على سبيل المثال ، في نظام التدفئة مع دوران المضخة ، باستخدام مرحل ، من الممكن تنظيم تشغيل المضخة بحيث يتم تشغيلها مع تأخير زمني معين ، وسيكون لعناصر التسخين في غلاية التدفئة الكهربائية وقت للتدفئة فوق. وبالتالي ، فإن الاستقرار والتشغيل المتواصل للإنتاج المهم والعمليات التكنولوجية يعتمدان على موثوقية مرحل الوقت.

نقدم انتباهكم إلى الأجهزة الاحترافية لأتمتة تشغيل المضخة الكهربائية من الشركة المصنعة الروسية NPO Elektroavtomatika - مرحل زمني. تحتوي الأجهزة الكهروميكانيكية على العديد من خوارزميات التشغيل بفواصل زمنية واسعة وتفاوتات في جهد الإمداد ، ونتيجة لذلك تظهر خصائص عالية الجودة في كل حالة من حالات التشغيل.

ننتج نوعين من المرحلات:

• مرحل الوقت لإيقاف تشغيل RV-OO للتحكم في el. الدوائر بعد إزالة التيار الكهربائي ؛
• مرحل الوقت للتبديل على RV-OV للتحكم في el. الدوائر بعد تطبيق جهد الإمداد.

سنخبرك لماذا يعتبر التتابع اختيارًا ممتازًا لنظام إمداد المياه. بمساعدة أجهزتنا ، ستتمكن من التحكم في دائرتين كهربائيتين مستقلتين في وقت واحد - مجموعتا تبديل من جهات الاتصال. أي أنه يمكنك توصيل جهازين مختلفين وتزويدهما بالطاقة المختلفة. مبدأ تشغيل الجهاز الوظيفي هو أن المرحل لا يتم تشغيل المضخة فورًا بعد تطبيق جهد الإمداد ، ولكن بعد وقت معين.

أنواع مرحل الوقت

مرحل الوقت مع تأخير لإيقاف التشغيل - يستخدم RV-OV على نطاق واسع للتحكم في مضخة أو محطة ضخ. يسمح لك الجهاز بملء الخزان الهيدروليكي في الوضع التلقائي ، وضبط تشغيل وإيقاف المضخة. يحتوي على مخططين للعملية وخمسة نطاقات تأخير زمني: 0.1 ثانية ؛ 1 ثانية ؛ 0.1 م ؛ 1 م ؛ 0.1 ح لذلك ، لكل مخطط تشغيل ، يمكنك تحديد واحد من ثلاث فترات زمنية وتعيين تأخير زمني لتشغيل المرحل بعد تطبيق الطاقة.

مزايا مرحل NPO Elektroavtomatika الزمني:

1. مواصفات موثوقة.
2. تبديل الأحمال الثقيلة: مع حمل مقاوم - 5 أمبير.
3. كفاءة. التحكم في دائرتين كهربائيتين مستقلتين - مجموعتي تبديل من جهات الاتصال.
4. سهل التركيب. التركيب على سكة DIN بعرض 35 مم.

النوع الثاني من مرحل الوقت الذي يتم إيقاف تشغيله - يتم تشغيل RV-OO فورًا عند تطبيق جهد الإمداد ، ويتم إيقاف تشغيله بعد تأخير زمني معين بعد إيقاف تشغيل الطاقة. يحتوي الجهاز على أربعة مخططات تشغيل وثلاثة نطاقات تأخير زمني: 0.1 ثانية ؛ 1 ثانية ؛ 0.1 دقيقة من الناحية العملية ، يسمح لك مرحل RV-OO بتنظيم نظام مؤتمت فعال للتحكم في العمليات سواء في الإنتاج أو في المنزل.

إذا كنت تبحث عن جهاز موثوق به لأتمتة تشغيل معدات مثل: محرك أو مضخة ، وتريد أيضًا تنظيم نظام لتشغيل وإيقاف تشغيل الأجهزة الكهربائية ، فإن مرحل الوقت NPO Elektroavtomatika سوف يناسبك. لأكثر من 10 سنوات ، كانت أجهزتنا مطلوبة في أنظمة التشغيل الآلي. عند الطلب ، يمكنك تحديد مخطط التشغيل المطلوب ، ونطاق وقت التعرض ، وفولطية الإمداد وغيرها من الخصائص.

شراء مرحل الوقت لتشغيل المضخة

على موقعنا يمكنك طلب مرحل زمني وظيفي لتشغيل المضخة.بالإضافة إلى ذلك ، ستجد في الكتالوج الخاص بنا مجموعة شاملة من المنتجات الكهربائية التي تتكيف مع متطلباتك: من الحلول الأساسية إلى التصنيع وفقًا لمشروع العميل وترجمة أفكارك إلى المنتج النهائي.

ندعوك للتعاون مع شركة التصنيع الخاصة بنا ونعرض طلب منتجات كهربائية موثوقة بأسعار مغرية. في مواجهة NPO Elektroavtomatika ، ستجد موردًا مباشرًا وستكون قادرًا على طلب الأجهزة والمكونات الكهربائية اللازمة مع التسليم إلى أي منطقة في روسيا.

ما الذي يمكن أن يرحل الوقت التلقائي

17.12.2013

مرحل الوقت (مؤقت) - يوفر تشغيل / إيقاف تشغيل تلقائي للأجهزة الصناعية أو المنزلية وفقًا لبرنامج محدد مسبقًا.
يتم استخدامها في مجموعة متنوعة من المجالات: من تشغيل المدفأة في الشقة لوصولك ، وتنظيم الري التلقائي للموقع عندما تكون بعيدًا ، للتحكم في تشغيل وإيقاف تشغيل المحركات والآلات الأوتوماتيكية في الإنتاج.

التضمين التلقائي للتدفئة.
يمكنك برمجة المدفأة ليتم تشغيلها في وقت معين بحيث تكون الغرفة أو المنزل دافئًا بالفعل عند وصولك. أيضًا ، في حالة عدم وجود مؤقت أسبوعي على منظم الحرارة الخاص بأرضيتك الدافئة ، يمكن برمجة التدفئة الأرضية باستخدام مؤقت ، وبعد ذلك ستكون الأرضية دافئة بالفعل عند وصولك أو استيقاظك.

الاغلاق التلقائي للأجهزة الكهربائية.
على سبيل المثال ، تريد تحديد وقت مشاهدة طفلك للتلفاز ، أو تحديد الوقت الذي يقضيه على الكمبيوتر. تحتاج فقط إلى توصيل التلفزيون / الكمبيوتر من خلال مرحل الوقت وبرمجة الوقت لإيقاف التشغيل.

التحكم الآلي في الضواحي.
يمكنك تشغيل وإيقاف الإضاءة في المنطقة تلقائيًا. باستخدام مرحل الوقت ، يمكنك برمجة تشغيل / إيقاف ري الموقع. على سبيل المثال ، يجب تشغيل الري كل 12 ساعة لمدة 15 دقيقة ، ويتم برمجة التتابع للتشغيل بعد 11 ساعة و 45 دقيقة وإيقاف التشغيل بعد 15 دقيقة من التشغيل. ثم نقوم ببرمجة التكرار المستمر لهذه الدورة.

التحكم الآلي في المضخة الكهربائية.
أحد خيارات استخدام مرحل الوقت هو تثبيته على المضخات الكهربائية. إذا كان البئر صغيرًا ، فعند ملء الخزان بالماء ، يجب عليك تشغيل المضخة وإيقافها عدة مرات ، أي عمليًا لا تبتعد عنها حتى يمتلئ الخزان. إذا كانت المضخة تمتص الماء بسرعة من البئر وتستمر في العمل ، فإنها ترتفع درجة حرارتها وقد تتعطل ، حيث يتم تبريد مضخة المياه بواسطة الماء. لأتمتة عملية ملء الخزان بالماء ، من الضروري تحديد المدة التي يتم خلالها ضخ الماء من البئر بواسطة المضخة (على سبيل المثال ، دقيقتان) ، والمدة التي يستغرقها ملء البئر (على سبيل المثال ، 15 دقيقة) وعدد المرات التي تحتاج فيها المضخة للتشغيل من أجل ملء الخزان (على سبيل المثال 8 مرات). بعد كل القياسات التي تم إجراؤها ، نقوم ببساطة ببرمجة الترحيل وفقًا للمخطط التالي: تشغيل لمدة دقيقتين ، وإيقاف التشغيل لمدة 15 دقيقة وكرر هذه الدورة 8 مرات. الآن يمكنك فقط تشغيل المضخة والبدء في عملك.

ميكنة اللافتات والإعلانات الخارجية.
ليس من المجدي اقتصاديًا أن تضاء اللافتة بشكل دائم. لكن من المزعج جدًا ألا تنسى إيقاف تشغيله في المساء ، ثم عدم نسيان تشغيله في الصباح. ويمكن أتمتة هذه العملية ببساطة بمساعدة مرحل الوقت. وبالتالي ، يمكنك ببساطة برمجة التتابع مرة واحدة وتنسى العامل البشري عند التوفير في الكهرباء.

استخدام مرحل الوقت في الإنتاج.
يمكن استخدام مرحل الوقت ، وكذلك في الحياة اليومية ، في مختلف مجالات الإنتاج. أتمتة الإضاءة. أتمتة تشغيل / إيقاف تشغيل المحركات والمعدات.

وبالتالي ، هناك الكثير من نطاقات مرحلات الوقت ، وهذه القائمة تطول وتطول.إذا كنت بحاجة إلى أتمتة عملية تشغيل / إيقاف تشغيل أحد الأجهزة ، فيمكنك دائمًا استشارة أحد المتخصصين ، وسوف يخبرك دائمًا بكيفية القيام بذلك والجهاز الذي يجب استخدامه لهذا الغرض.
