كيفية التخلص من الأعطال النموذجية لمضخات الدورة الدموية
في أجهزة الضخ المتداولة ، هناك عدد من الأعطال النموذجية التي يمكنك إصلاحها بنفسك. ستصف كل كتلة أعراض الخلل وأسبابه وخطوات الإصلاح التي تقوم بها بنفسك.
طنين المضخة ، لا دوران
قد يكون السبب هو أكسدة عمود المحرك خلال فترة خمول طويلة للمضخة. دليل اصلاح الاخطاء.
- افصل الطاقة عن الجهاز.
- نقوم بإزالة المياه من المضخة والأنابيب المجاورة لها.
- نقوم بإزالة البراغي التي تثبت الهيكل والمحرك الكهربائي.
- نقوم بتفكيك المحرك الكهربائي كاملاً مع الدوار.
- ندير الدوار باليد أو بمفك البراغي ، مستريحًا على الشق العامل.
قد يكون السبب التالي لمثل هذا العطل هو دخول أجسام غريبة.
- افصل الطاقة عن الجهاز.
- نقوم بإزالة الماء من المضخة وخطوط الأنابيب.
- نقوم بإزالة البراغي التي تثبت الهيكل والمحرك الكهربائي.
- قم بإزالة الجسم الغريب.
- نحمي أنبوب مدخل المضخة بمصفاة.
أيضًا ، يمكن أن يكون سبب نقص الدوران هو نقص مصدر الطاقة. للقيام بذلك ، باستخدام جهاز اختبار ، نتحقق من وجود الطاقة في المحطات في الصندوق والتوصيل الصحيح للأسلاك الكهربائية.
المضخة لا تصدر صوت طنين أو تدوير
قد يكون السبب الرئيسي لمثل هذا العطل هو نقص إمدادات الطاقة أو عدم كفاية الجهد في الشبكة. للقضاء عليه ، من الضروري فحص الجهد في المحطات باستخدام جهاز اختبار ، وإذا لزم الأمر ، الاتصال الصحيح للجهاز بمصدر الطاقة.
تم تجهيز العديد من المضخات الكهربائية بفتيل. أثناء اندفاعات التيار الكهربائي ، تحترق وتحتاج إلى الاستبدال.
تبدأ المضخة ولكنها تتوقف بعد فترة
قد يكون سبب هذا الخلل هو ترسب الترسبات الكلسية بين الجزء الثابت والدوار الدوار. يتم التخلص من العطل عن طريق تفكيك المحرك الكهربائي وتنظيفه من رواسب الحجر الجيري.
تصدر المضخة الكثير من الضوضاء عند تشغيلها
قد يكون سبب هذا الخلل هو وجود الهواء في خط أنابيب نظام التدفئة. للقضاء عليه ، من الضروري إطلاق الهواء من الأنابيب. لإخراج الهواء تلقائيًا ، يوصى بتركيب وحدة تلقائية في الجزء العلوي من خط الأنابيب.
إذا كان الضجيج الحاد مصحوبًا بزيادة الاهتزاز ، فمن المستحسن زيادة الضغط عند مدخل جهاز الضخ. يمكن تعويض الضغط غير الكافي عن طريق زيادة مستوى المبرد في النظام.
تهتز المضخة كثيرًا
عادة ما يكون سبب هذا الخلل هو تآكل قوي للمحمل الذي يضمن دوران المكره. يتم التخلص من العطل عن طريق استبدال المحمل البالي.
ماذا تفعل إذا كانت المضخة تنتج ضغطًا غير كافٍ؟
قد يكون سبب هذا العيب هو الاتجاه الخاطئ لدوران العجلة ذات الشفرات. عادة ما يكون سبب هذه الظاهرة عبارة عن مرحلة متصلة بشكل غير صحيح مع توصيل ثلاثي الطور للمعدات.
أيضًا ، يمكن أن يحدث انخفاض في الضغط بسبب زيادة لزوجة المبرد ، ثم يواجه الدافع مقاومة أكثر من اللازم. للقضاء عليه ، من الضروري تنظيف المرشح الموجود على أنبوب الإدخال من الرواسب ، والتحقق من المقطع العرضي لخط أنابيب المدخل وتعيين المعلمات اللازمة لضبط المضخة.
ماذا تفعل إذا توقفت المضخة بعد البدء؟
على الأرجح ، قد يكون سبب هذا العطل هو التوصيل غير الصحيح للأسلاك على مراحل في صندوق المحطة. قد لا يكون المصهر الموجود في المضخة محكمًا بدرجة كافية. قم بإزالته وتنظيف المشابك.

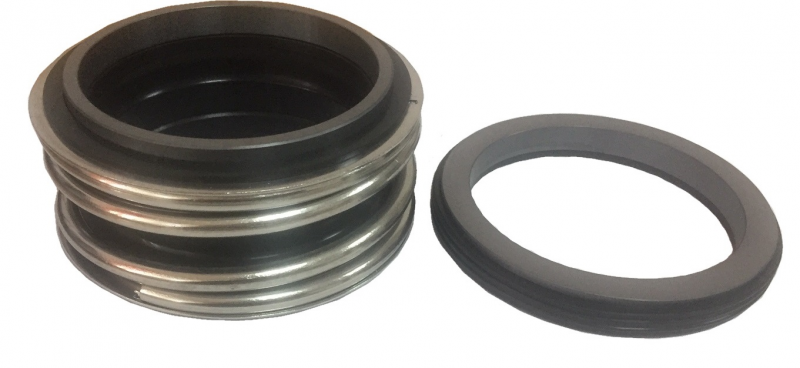

مواد مانعة للتسرب لـ Wilo
يتم ضمان المتانة والموثوقية والجودة العالية لموانع التسرب الميكانيكية لمضخات Vilo من خلال استخدام مواد مبتكرة حديثة. إنها مقاومة للتآكل والسوائل المسببة للتآكل. يتم اختيار الوصلة المنزلقة وفقًا لنماذج المضخات وضخ السوائل.يجب أن تكون بعض عناصر الختم مقاومة للبنزين والشحوم والزيت. يجب أن يظهر البعض الآخر مقاومة للحمض والقلويات والمركبات الكيميائية.
الختم الثانوي:
NBR هو مطاط النتريل بوتادين. يعمل بشكل فعال في نطاق درجة الحرارة من -20 درجة مئوية إلى + 120 درجة مئوية. EPDM عبارة عن مطاط إيثيلين بروبيلين. تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى + 170 درجة مئوية. VITON - الفلورلاستومر ، يعمل بنجاح في درجات حرارة من -30 درجة مئوية إلى + 185 درجة مئوية. PTFE - البلاستيك الفلوري ، تتراوح درجة حرارة التشغيل من -260 درجة مئوية إلى + 260 درجة مئوية. يسمح الاختيار الدقيق لمواد الختم بضخ مجموعة واسعة من السوائل ، بما في ذلك السوائل العدوانية كيميائيًا والسوائل السامة.
التنفيذ
يمكنك دائمًا شراء مكونات مانعة للتسرب لمضخات WILO على موقعنا على الإنترنت. للقيام بذلك ، تحتاج إلى ملء طلب بسيط أو الاتصال عبر الهاتف أو الكتابة إلى البريد الإلكتروني للشركة.
| Wilo BN، DPn، IPn | ||
| نوع الختم | STU | Aritkul |
| ختم ميكانيكي 18/32/174/274 | STU1 | 120613693 |
| ختم ميكانيكي 45/55/274/394 | STU2 | 120613796 |
| ويلو موانئ دبي ، IP ، IPL | ||
| نوع الختم | قطر رمح | رمز البائع |
| ختم ميكانيكي 32/40/50/65/80 | 17 | 122097593 |
| ختم ميكانيكي 32/40/50/65/80 | 17 | 2062360 |
الختم الميكانيكي MG1، MG12، MG13
| ويلو بل ، دل ، إلينوي | ||
| نوع الختم | قطر رمح | رمز البائع |
| MG12 / 18 G60 AQ1EGG | 18 | 2026901 |
| MG12 / 18 G60 Q1Q1VGG | 18 | 2064430 |
| MG12 / 24 G60 AQ1EGG | 24 | 2026902 |
| MG12 / 24 G60 Q1Q1VGG | 24 | 2064431 |
| MG12 / 32 G60 AQ1EGG | 32 | 2026903 |
| MG12 / 32 G60 Q1Q1VGG | 32 | 2064432 |
| MG12 / 43 G60 AQ1EGG | 43 | 2052335 |
| MG12 / 43 G60 Q1Q1VGG | 43 | 2064433 |
| MG12 / 55 G60 AQ1EGG | 55 | 2052336 |
| MG12 / 55 G60 Q1Q1VGG | 55 | 2064434 |
| MG12 / 80 G60 AQ1EGG | 80 | 2056452 |
| MG12 / 80 G60 Q1Q1VGG | 80 | 2064435 |
| ويلو MHI 2/4/8/16 | ||
| ماركة المضخة | نوع الختم | رمز البائع |
| ويلو MHI 2/4/8/16 | MG12 / 14-z AQ1VGG | 4027348 |
| ويلو MHI 2/4/8/16 | MG12 / 14-z AQ1EGG | 4027347 |
| Wilo MVI 2/4/8/16/32/52/70/95 | |||
| ماركة المضخة | نوع الختم | قطر رمح | رمز البائع |
| WILO MVI 2/4/8 | MG12 / 14-z AQ1EGG | 14 | 4027301 |
| WILO MVI 16/32/52 | MG12 / 22-z AQ1EGG | 22 | 4043156 |
| ويلو إم في آي 70/95 | MG12 / 24-z AQ1EGG | 24 | 4100494 |
| WILO SCP | |
| رمز البائع | ماركة الختم |
| 2793291 | MG1 / 100-G60 AQ1EGG |
| 2793284 | MG1 / 75-G60 AQ1EGG |
| 2790293 | MG1 / 80-G60 AQ1EGG |
| 2796181 | MG1 / 40-G60 AQ1EGG |
| 2793288 | MG1 / 50-G60 AQ1EGG |
| 2793285 | MG1 / 60-G60 AQ1EGG |
| 2793290 | MG1 / 95-G60 AQ1EGG |
| 2796183 | M74 / 130-00-Q1AEGG |
| 2796129 | M74 / 115-00-Q1AEGG |
| 2796130 | M7N 90 Q1AEGG |
| 2790441 | H75N / 35-00 Q1Q1VGG |
Wilo Bn، DPn، IPn 18/32/174/274 120613693 ؛
Wilo Bn، DPn، IPn 45/55/274/394 120613796 ؛
Wilo NL ، AQ1EGG d24mm 2104402 ؛
Wilo NL ، AQ1EGG d32mm 2104407 ؛
Wilo NL ، AQ1EGG d45mm 2104413 ؛
الختم الميكانيكي لمضخات Wilo IL ، BL ، DL ، DP ، IP ، IPL ، MVI ، DPn ، IPn ، Bn ، NL
ختم ميكانيكي لمضخات WILO MVI
ختم خرطوشة ميكانيكي لمضخات WILO MVI 9505

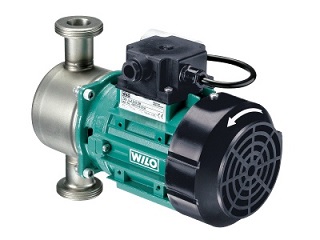

1 التصميم والميزات التقنية
تزيد مضخات Vilo بشكل كبير من كفاءة نظام التدفئة ونقل حرارة المبرد. يتيح استخدامها إمكانية استخدام الأنابيب ذات المقطع العرضي الأصغر عند تجميع الخط ، مما يقلل من تكاليف الوقود ، ويقلل من انبعاثات ثاني أكسيد الكربون ، ويجعل من الممكن تحقيق وفورات دون فقدان جودة التشغيل. يتم تحقيق ذلك من خلال تصميم مدروس ومطور بشكل صحيح ومصمم للتشغيل المستمر.
فحص الغلاف المائي للعضو الدوار
لا تستهلك مضخة Wilo أكثر من 250 واط في اليوم ، وتكون العملية صامتة ، حيث لا توجد مروحة وعناصر تقنية مماثلة تنتج ضوضاء. هناك نوعان من معدات التدوير معروضة للبيع - مع دوار جاف ورطب. يتم استخدام هذا الأخير في تركيب أنظمة التدفئة ، كقاعدة عامة ، داخل المباني الصغيرة. يكمن الاختلاف أيضًا في قوة وحجم وسيط الضخ. أضعف نموذج قادر على جعل نظام التدفئة أكثر كفاءة على مساحة 200 متر مربع.
تم تصميم Powerful لتدفئة المباني التي تصل مساحتها إلى 1000 متر مربع. تتميز كل من الوحدة والوحدة الأخرى بأبسط تصميم وأبعاد صغيرة. الخصائص التقنية المتعلقة بارتفاع الرأس تجعل من الممكن رفع المياه من 8 أمتار بمعدل تدفق 5 م 3 / ساعة.
السمات المميزة هي القوة ومقاومة التآكل لمادة مضخة Wilo. على سبيل المثال ، الجسم مصنوع من الحديد الزهر ، والعمود الموجود بداخله من الفولاذ المقاوم للصدأ. يمكن تثبيته بفضل محامل الجرافيت. تم تجهيز معدل تدفق المياه بتعديل ثلاثي المراحل.
1.1 متطلبات التشغيل والوقاية
من أجل تجنب الإصلاح المبكر لمضخات Wilo ، تحث الشركة المصنعة على الالتزام بما يلي:
- لا تسمح للجهاز بالتوقف عن العمل في حالة عدم وجود ماء في النظام. يؤدي التشغيل الجاف إلى تدمير العزل ، وتعطيل تبريد المحرك الكهربائي وتعطيل جميع المعدات.
- يتم ضبط وضع التشغيل بشكل صارم وفقًا للحد الأدنى من الإمكانات الدنيا لطراز معين.
- عند تشغيل المضخة ، يجب ألا يتم حظر تدفق سائل التبريد.
تفكيك مضخة الدوران
وفقًا لهذه القواعد ، ستتميز المضخة بالحفاظ على ضغط مستقر ، وسيكون الصوت المنبعث أثناء التشغيل موحدًا وهادئًا. لا تحتاج معظم المضخات إلى الإصلاح لمدة 5 سنوات من لحظة تشغيلها. مطلوب فقط عندما تكون المكونات الرئيسية مهترئة تمامًا أو ظروف قاهرة تسببت في فشل الجهاز.
الوقاية هي نوع آخر من الإجراءات الدورية التي يؤمن تنفيذها المضخة وعناصرها ضد الأعطال المبكرة. في الوقت نفسه ، يتم إجراء الصيانة البسيطة بيديه دون تدخل أخصائي. للقيام بذلك ، يجب إجراء الفحص البصري للأجزاء الخارجية والداخلية للوحدة على الأقل 3-4 مرات سنويًا وتنظيفها إذا لزم الأمر.
تدل الممارسة على أن التنظيف يصبح إلزاميًا بعد 2-3 سنوات من التشغيل. تؤثر جودة المبرد ، والظروف العامة التي يعمل في ظلها نظام التدفئة على إجراء إجراءات التنظيف.
للوقاية ، من الضروري تحضير مفك فيليبس ومفك مسطح ، ومفتاح ربط ، وفرشاة تنظيف. يتطلب الفحص التفكيك ، حيث ستجد خلاله المكونات الرئيسية للهيكل الهيدروليكي: الغلاف ، المكره ، عمود المحرك ، الدوار ، الصندوق الطرفي ، المروحة والمحرك نفسه
انتبه إلى هذه الفروق الدقيقة:
- أداء التأريض
- عدم وجود تسرب في المفاصل.
- قيمة الضغط وفقًا للمعايير الفنية ؛
- قلة الاهتزازات والأصوات الدخيلة (طرق ، قرع) ؛
- حالة بدن. يجب أن تكون نظيفة وجافة ؛
- يجب ألا تسخن المضخة بشدة ؛
- يجب أن تكون كمية الشحوم الموجودة على المحامل والشفاه ووحدات القيادة كافية ؛
تأكد أيضًا من أن كبلات الصندوق الطرفي خالية من الرطوبة ومثبتة بإحكام ، وأن الحشيات توفر مانع التسرب ، وأن الوصلات بالتيار الكهربائي قوية. قبل تفكيك الجهاز ، يتم تصريف المياه من النظام ، ويتم حظر منطقة الإيصال ، وبعد ذلك تتم إزالة المضخة.
قواعد تركيب وتوصيل مضخة الدوران
يتم فك 6 براغي تربط غلاف جزء المضخة ومبيت المحرك بمفتاح ربط. عند إزالة الغلاف ، سيظهر الوصول إلى فتحات التصريف. تظل المكره على دوار المحرك. بمساعدة مفك براغي ضيق من النوع المسطح ، يتم نزع القميص ، والذي يعمل على المكره وحجرة المحرك. ستؤدي الإجراءات المتخذة إلى إخراج عمود الدوار والمكره من كوب الجزء الثابت.
مجموعة متنوعة من الأنواع وخصائصها
مضخات Vilo مصممة من أجل:
- على المؤامرات الشخصية
- في البيوت الريفية.
- في المكاتب
- في الأنظمة البلدية والصناعية.
المجالات الرئيسية التي تقوم الشركة المصنعة بتطوير وتحديث منتجاتها من أجلها هي:
- أنظمة إمدادات المياه المحلية.
- أنظمة الماء الساخن والتدفئة.
- التحكم في الضغط في نظام إمداد المياه ؛
- إزالة وتصريف مياه الصرف الصحي.
تخلق مضخات Vilo ظروفًا تكنولوجية فريدة لتوفير الطاقة (تقلل النماذج الدائرية من استهلاك الطاقة بنسبة تصل إلى 50٪). تتوافق الخصائص التقنية لمضخات Vilo مع المعايير المعمول بها في المجموعة الأوروبية.
نطاق WILO AG واسع ومتنوع ، وتقوم الشركة بتوريد المعدات إلى السوق ، والتي تنقسم إلى ثلاثة أنواع:
- مضخات ذات دوار "رطب" (دائري).
- النماذج ذات الدوار الجاف.
- مضخات الطرد المركزي Vilo.
يوصي أصحاب المنازل الخاصة باستخدام الأجهزة ذات الدوار "الرطب". مزايا هذه النماذج:
- يعملون بصمت.
- التركيب سهل وبسيط.
- تختلف في المدى الطويل للعملية.
- في الخدمة متواضع.
- توفير الطاقة.
- مدمجة وخفيفة الوزن.
تعد مضخات الدوران Wilo جيلًا جديدًا من المعدات ، لأنها تستهلك القليل من الكهرباء وتنظم التدفق بسلاسة. يعتبر ممثلو سلسلة Wilo-Stratos PICO الأكثر فعالية.
تنظم مضخة Wilo Stratos التدفق عن طريق تغيير سرعة الدوار ، بينما يحمي طراز Wilo-TOP-S السكن ويمنع المكثفات من تدميره.
يمكن أن تكون معدات الضخ الدوارة الجافة من WILO AG:
- مع صمام مفرد أو مزدوج.
- مميز.
- مع صمام واحد بلوك.
- ناتئ على الوجهين.
العينات المفردة أو المزدوجة عبارة عن وحدات مريحة تُستخدم لتزويد المياه بدون شوائب كاشطة ، ويتم استخدام المعدات المفردة للكتلة لضخ خلائط الجليكول المائي.
كيفية تحضير مضخات الدوران لموسم التدفئة الشتوي
لكي تعمل مضخة التسخين الخاصة بك بسلاسة طوال موسم البرد ، يجب إجراء الصيانة الروتينية قبل بدء موسم التدفئة.
- تأكد من توصيل المضخة بشكل صحيح بشبكة أنابيب التدفئة. يجب تركيب معدات الضخ في مكان في شبكة الري حيث يوجد حد أدنى من إمكانية قفل الهواء. من المنطقي وضعها على خط الإرجاع ، أمام غلاية التدفئة.
- قبل بدء التشغيل ، تأكد من احتفاظ جميع عناصر الاتصال بالشبكة بإحكامها. لمنع جفاف الجوانات ، يتم تغطية أنابيب المدخل والمخرج بشحم حافظة أثناء انقطاع التشغيل.
- افحص حالة المرشح أمام مدخل المضخة. استبدله أو نظفه إذا لزم الأمر.
- تأكد من أن الجهاز متصل بشكل صحيح بمصدر الطاقة. إنه لا يتحقق فقط من ضيق جهات الاتصال في الصندوق الطرفي ، وصحة المصهر ، بل يتحقق أيضًا من الاتصال الصحيح للمراحل وحجم جهد التشغيل في الشبكة. من الأفضل التحقق من هذه الخصائص باستخدام جهاز اختبار.
- قبل البدء في تشغيل مضخة تدوير التسخين ، من الضروري إجراء تشغيل اختباري ، والذي يجب أن يؤكد الضيق الكامل للنظام وإمكانية خدمة جميع مكوناته ومعداته.
مضخة مقطعية
كيفية تفكيك وتفكيك مضخة الدورة الدموية
إذا تم تحديد أوجه القصور في جهاز الضخ ، أثناء التشغيل التجريبي للجهاز ، والتي لا يمكن التخلص منها دون تفكيكها وتفكيكها ، فسيتعين عليك إجراء العمليات التالية.
- في المرحلة التحضيرية ، يتم فصل طاقة معدات الضخ. عند تثبيت المضخة ، يتم تضمين ممر جانبي في نظام الأنابيب - أنبوب التفافي للتدفئة. أثناء التشغيل العادي ، يتم حظره. للإصلاحات طويلة المدى ، قد يكون من الضروري توصيل جهاز ضخ إضافي بالنظام.
- قم بفك صمامات الإغلاق التي تثبت المضخة وإزالتها.
نقوم بتفكيك مضخة الدورة الدموية
مخطط معدات الضخ
مع الإصلاح الجاد لمعدات الضخ ، من الضروري ليس فقط تفكيكها ، ولكن أيضًا لتفكيكها. يتم تنفيذه بالتسلسل التالي.
- يتم تثبيت غطاء مضخة الدورة الدموية على الجسم بمسامير. يمكن أن تكون هذه مسامير لمفك براغي فيليبس أو مسدس. أثناء التشغيل ، يمكن أن "تلتصق" البراغي. يمكن حل هذه المشكلة بمساعدة البخاخات المتخصصة ، والتي تسمى أيضًا "المفتاح السائل". يتم وضعه على الترباس وبعد بضع دقائق يمكن فكه بسهولة.
- نزيل الغطاء. أمامنا دوار به دوار مثبت عليه بعجلة ذات ريش. عادة ما يتم تثبيته بالمشابك أو البراغي. قم بإزالته وستحصل على "دواخل" معدات الضخ.
- افحص المضخة وحدد الجزء المعيب واستبدله.
تلميحات مفيدة
يجب إجراء الإصلاح الذاتي لمضخات الدوران فقط بعد انتهاء فترة الضمان أو إذا كان من المستحيل الحصول على مساعدة فنية مؤهلة. يصعب العثور على عدد من مجموعات المضخات في السوق المفتوحة.يحدث هذا عادةً بسبب السياسة التجارية للمصنعين ، لذا كن مستعدًا لحقيقة أنه في بعض الحالات يكون من الأرخص شراء معدات جديدة ، بدلاً من إصلاح المعدات المكسورة.
جهاز مضخة غدد
لمعرفة المزيد حول تقنيات إصلاح مضخات الدوران ، شاهد فيديو التدريب.
الفيديو ذات الصلة
افعل ذلك بنفسك إصلاح مضخة الدورة الدموية - تعليمات خطوة بخطوة
افعل ذلك بنفسك إصلاح مضخة الدورة الدموية
تحظى أجهزة ضخ الدورة الدموية بشعبية كبيرة بين أصحاب المنازل الخاصة والمقيمين في الصيف. نطاق معدات الضخ واسع جدًا ، لكن المبادئ العامة للجهاز هي نفسها. يمكن أن تتوقف هذه المعدات عن الأعطال الطفيفة ، على سبيل المثال: مفتاح الضغط في محطة الضخ لا يعمل ، فماذا أفعل؟ هل تأخذ مضخة مكسورة إلى مركز الخدمة؟ إنه يكلف المال ، وفي العديد من المناطق ببساطة لا توجد شركات خدمات. لذلك ، يجب أن يعرف المالك الاقتصادي للمنزل كيفية تركيب مضخة مياه افعلها بنفسك.
جهاز مضخة الدوران
لفهم كيفية تفكيك مضخة الدورة الدموية وصيانتها وإصلاحها بشكل مستقل ، تحتاج إلى معرفة أجهزتها. يتم ترتيب هذه المعدات على النحو التالي:
- جميع المكونات والآليات موجودة في مبيت مصنوع من الفولاذ (بشكل أساسي الفولاذ المقاوم للصدأ) والألمنيوم وسبائك أخرى ؛
- يوجد داخل الهيكل محرك كهربائي بدوار ؛
- يتم تثبيت عجلة بأجنحة على الدوار - المكره ، والذي عادة ما يكون مصنوعًا من البوليمرات التقنية.
جهاز مضخة الدوران
مبدأ تشغيل مضخات الدوران
بعد تشغيل الدائرة الكهربائية ، يبدأ المحرك في تدوير الدوار مع تثبيت المكره عليه. يتم توفير السائل إلى الجزء المركزي من المضخة. تدور الشفرات وتلقي بالمياه أو أي سائل تبريد آخر خارج الهيكل. تحت تأثير قوى الطرد المركزي ، يتحرك السائل ويدخل أنبوب مخرج المضخة.

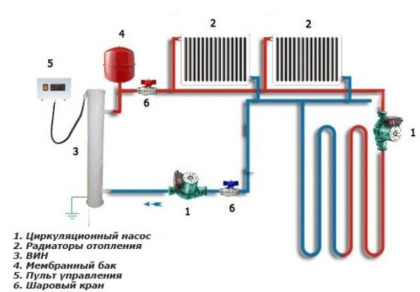

مضخة الدوران في نظام التدفئة
أنواع مضخات الدورة الدموية
حاليًا ، هناك نوعان رئيسيان من أجهزة المضخات المتداولة في السوق.
- "النوع الرطب" - في مثل هذه المعدات ، يكون الدوار مغمورًا تمامًا في السائل الذي يتم ضخه. من المزايا المهمة لهذا التكوين تبريد أجزاء الاحتكاك والتسخين عن طريق ملامستها للسائل. هذه المعدات أكثر هدوءًا وأقل تكلفة. عند تثبيته ، من الضروري الحفاظ على موضع الجسم المحدد من قبل الشركة المصنعة (أفقيًا عادةً) ، حيث يجب غمر الجزء المتحرك تمامًا في السائل. أيضًا ، من السهل صيانة الأجهزة من النوع الرطب ، ولكنها حساسة جدًا لنقص السوائل في النظام (يمكن أن يؤدي التجفيف الجاف إلى تعطيل المضخة بسرعة).
- "النوع الجاف" - في مثل هذه الأجهزة ، يتم وضع محرك المضخة في حجرة أو وحدة منفصلة ، وينتقل عزم الدوران إلى الدوار من خلال جهاز محرك (اقتران). تعتبر المضخات الجافة أكثر كفاءة ، ولكنها أيضًا أكثر تعقيدًا. يمكن أن تعمل المضخة "الجافة" بدون تلف وبدون سائل في النظام ، ولكن مثل هذه العملية ستؤدي إلى زيادة تآكل المحرك.
كما يمكن تقسيم مضخات الدوران إلى أنواع حسب طريقة التنفيذ:
- قطعة واحدة.
- وحدة تحكم تتكون من كتل منفصلة.
مضخة مع إزالة الغطاء
كيف تعمل مضخة الدورة الدموية بشكل صحيح
- لا تقم أبدًا بتشغيل جهاز الضخ بدون وجود سائل في أنابيب التدفئة.
- حافظ على حجم المياه التي تضخها المضخة ضمن مواصفات التشغيل. إن تجاوز أو خفض حجم المياه التي يتم ضخها ، بالنسبة إلى المؤشرات المحددة في جواز السفر الفني ، أمر غير مقبول. إذا كانت المضخة مصممة لضخ من 5 إلى 100 لتر من الماء في الساعة - فإن ضخ 3 أو 103 لترات من الماء يؤدي إلى تآكلها كثيرًا.
- إذا كانت مضختك معطلة لفترة طويلة ، فقم بتشغيلها مرة واحدة شهريًا لمدة ربع ساعة تقريبًا. سيساعد هذا في منع أكسدة الأجزاء المتحركة والتلف اللاحق.
- الحفاظ على درجة الحرارة في أنابيب إمدادات المياه لا تزيد عن 65 درجة. إذا تم تجاوز درجة حرارة سائل التبريد ، يمكن أن تتسبب الرواسب في إتلاف الأجزاء المتحركة لجهاز الضخ. تساهم درجات حرارة الماء التي تزيد عن 65 درجة (على سبيل المثال ، 70-80 درجة مئوية) في التآكل السريع للمعدات.
كيفية إجراء الصيانة الدورية للمضخة
خيار جهاز المضخة
- قم بتشغيل المضخة وتحقق من وجود ضوضاء غير طبيعية واهتزازات مفرطة أثناء التشغيل.
- افحص ضغط سائل التبريد الذي توفره المضخة. يجب أن تتوافق مع المؤشرات المذكورة في جواز السفر الفني.
- تأكد من عدم وجود تسخين مفرط للمحرك الكهربائي للجهاز.
- تحقق من وجود شحم على الحواف الملولبة وقم باستعادتها إذا لزم الأمر.
- تأكد من وجود اتصال أرضي بين مبيت المضخة والمحطة المناسبة.
- افحص المضخة من جميع الجوانب وتأكد من عدم وجود تسريبات. عادةً ما تكون نقاط الضعف هذه هي نقطة التقاء خط الأنابيب ومبيت جهاز الضخ. تحقق من مستوى شد البراغي والحالة الطبيعية للجوانات.
- افحص الصندوق الطرفي. يجب إصلاح جميع الأسلاك بإحكام. وجود الرطوبة في العقدة أمر غير مقبول.
مثال على تشخيص تسرب مانع التسرب على مجموعة من المضخات
تم استلام طلب في مركز الخدمة لاستبدال الأختام على مجموعة من المضخات. سبب المكالمة هو تسرب الأختام. تم تركيب المضخات في موعد أقصاه عام واحد. تم تركيب المضخات والتشغيل بشكل مستقل دون إشراك المتخصصين المعتمدين من الشركة المصنعة أو مركز الخدمة المعتمد.
تم استبدال الأختام على مضختين. بعد ذلك توقفت المضخات عن التسريب. تم إجراء تشغيل تجريبي. كل شيء يعمل بشكل جيد. تم ضمان الأختام لمدة عام واحد (1). هذا يعني أنه إذا تعطلت الأختام في غضون عام ، فسيتم استبدالها بموجب الضمان. قواعد خدمة مركز الخدمة المعتمد من Grundfos.
بعد بضعة أيام ، تم استلام طلب: كلا المضختين تتسرب مرة أخرى.
كما هو معروف بالفعل ، لا تفي الشركة المصنعة بشروط الضمان إلا إذا كان العميل يراعي قواعد التثبيت والتشغيل والتشغيل. للقيام بذلك ، يجب على فنيي الخدمة المعتمدين فحص المضخات للتأكد من مطابقتها لمتطلبات الشركة المصنعة.
لذلك دعونا ننتقل مباشرة إلى تشخيص هذه المضخات.
أثناء الفحص البصري ، يتم تقييم العديد من المعلمات. في المقالة ، سننظر في عملية تشخيص وصلات شفة المضخات الإشكالية - في الصورة محاطة بدائرة باللون الأحمر.
لتشخيص وصلات الفلنجات ، يجب فكها وفحص تقاطع خطوط الأنابيب مع حواف المضخة.

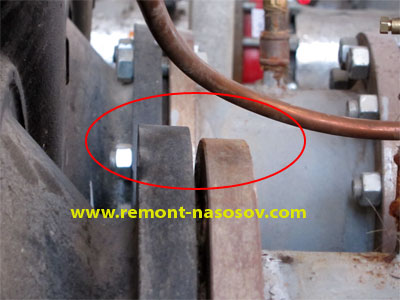

أولاً ، قم بفك وصلة الفلنجة العلوية.
بعد فك كل البراغي ، انفصلت الفلنجات على الجانبين بمقدار 5-7 مم. هذا واضح في الصورة. يشير هذا إلى أن تركيب المضخة كان غير صحيح. شفة الأنبوب غير محاذاة بشكل صحيح مع شفة المضخة. وعند تجميع الوصلة ، يسحب الأنبوب المضخة ويشوهها. تنتمي المضخات إلى نظام التدفئة. عند ضخ سائل ساخن ، تتمدد مواد الأنابيب والوصلات ويحدث توتر إضافي على الحافة. المعوضات - لم يتم تثبيت إدراجات الاهتزاز. على الرغم من أنها مطلوبة في أنظمة التدفئة.

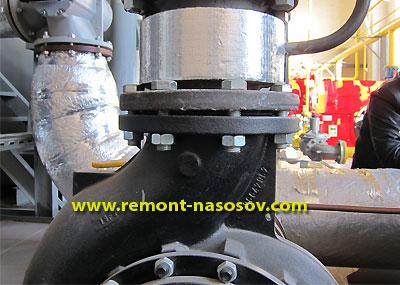

بعد ذلك ، نقوم بتفكيك وصلة الفلنجة الثانية.
نتيجة تحليل وصلة الفلنجة الأفقية هي أن شفة الأنبوب استقرت أسفل شفة المضخة بمقدار 7-8 مم. لم يتم تثبيت إدراجات الاهتزاز على الأنبوب.يتفاقم هذا التوتر الهابط بسبب تمدد المواد عند ضخ سائل التسخين الساخن وغياب وصلات تمدد الاهتزاز.
تؤدي هذه الانتهاكات لتركيب المضخات إلى انحناء عرضي لعمود جزء المضخة. بمعنى آخر ، هناك انحناء في العمود وتباعد في الأجزاء الخزفية من الختم ، مما يؤدي إلى التسرب والتآكل السريع للأختام.
بعد تفكيك إحدى المضخات ، انخفض الحمل على خطوط الأنابيب جزئيًا وتوقف تسرب المضخة الثانية. هذا تأكيد ثانوي على اختلال محاذاة العمود بسبب التوتر على الشفاه.
أثناء الفحص البصري لخطوط الأنابيب ، تم تحديد سبب آخر - عدم وجود دعائم مناسبة أسفل خطوط الأنابيب السفلية. هذا أيضًا يخلق حملًا إضافيًا على الشفاه.
نظرًا لأن تسرب الفلنجات اختفى عند تفريغ الفلنجات ، فهذا يعني أن الأختام لم يكن لديها وقت للتلف بسبب عدم محاذاة الأعمدة. لا يحتاجون إلى استبدال.
إذا كانت الأختام ستفشل. سوف يبطلون الضمان الخاص بهم لأنهم لم يتم تثبيتهم بشكل صحيح. هذا يعني أن استبدال الأختام يجب أن يتم على أساس مدفوع.
في هذه الحالة ، قام اختصاصيو الخدمة بإعداد تقرير تشخيصي ، حيث أشاروا إلى جميع الأخطاء المكتشفة في تركيب المضخات.
في هذه الحالة ، يدفع العميل أجر زيارة التشخيص ، لأن تركيب المضخات لا يتوافق مع شروط ضمان الشركة المصنعة.
علاوة على ذلك ، يجب على العميل التخلص بشكل مستقل من أخطاء التثبيت المشار إليها في القانون وتركيب المضخات في النظام.
استعرضنا لمحة موجزة عن أخطاء تركيب المضخة التي تؤدي إلى تسرب المضخة وفشل ختم المضخة باستخدام مثال حقيقي وشائع إلى حد ما. نأمل أن يساعدك هذا في تجنب المشكلات المماثلة في تشغيل المضخات التي اشتريتها.
