ربط غلاية الغاز في نظام التدفئة

بعد الانتهاء من تركيب غلاية الغاز المثبتة على الحائط ووضع السخان على الحائط ، فإن الخطوة الأولى هي توصيله بنظام التدفئة. اعتمادًا على النموذج المثبت بدائرة واحدة أو دائرة مزدوجة ، هناك مخططات ربط مختلفة. سننظر في عملية التوصيل باستخدام مثال مرجل غاز ثنائي الدائرة مثبت على الحائط.

كما تعلم ، فإن غلاية الدائرة المزدوجة ، بالإضافة إلى التدفئة ، قادرة على إنتاج الماء الساخن للاحتياجات المنزلية. من الناحية الهيكلية ، يتم تحقيق ذلك عن طريق تركيب مبادل حراري واحد أو اثنين من المبادلات الحرارية المنفصلة. لا تنتج الغلاية ذات الدائرة المزدوجة الكثير من الماء الساخن ، ولكنها تكفي لنقطتي توزيع (على سبيل المثال ، صنبور مطبخ ودش).

غلاية الغاز المفصلية الحديثة مضغوطة للغاية وتحتوي بالفعل داخل نفسها على العناصر الرئيسية اللازمة لتشغيل نظام تسخين بالتدوير القسري ، مثل: مضخة الدوران ، وخزان التمدد ، ومجموعة الأمان. في أنظمة التدفئة في المنازل الريفية الصغيرة الخاصة ، يعد هذا أكثر من كافٍ ، ولكن إذا لزم الأمر ، يمكنك تثبيت خزان تمدد إضافي أو مضخة أخرى.

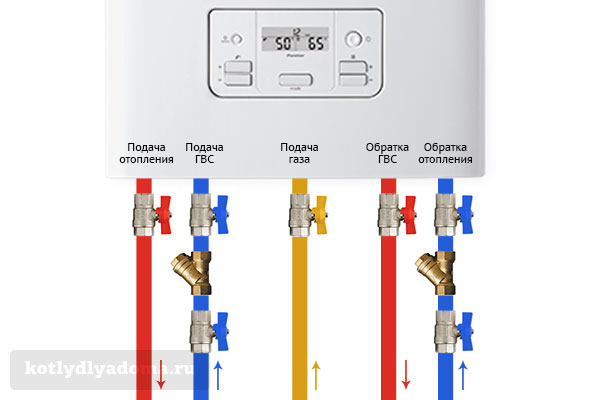

يوجد في الجزء السفلي من أي مرجل مزدوج الدائرة 5 أنابيب فرعية. وهي متصلة بـ: خطوط الإمداد والعودة لنظام التدفئة ، وإمداد وإرجاع إمدادات الماء الساخن ، والغاز الرئيسي. عادة ما يكون مدخل الغاز مركزيًا ولونه أصفر. يمكن ترتيب جميع الخطوط الأخرى بأي ترتيب ، اعتمادًا على طراز غلاية الغاز. لذلك ، قبل البدء في الربط ، يجب توضيح الغرض من كل منها في دليل التعليمات.

يتم تنفيذ أنابيب غلاية الغاز المثبتة على الحائط باستخدام أنابيب البولي بروبيلين أو المعدن. عادةً ما يكون المقطع العرضي لأنابيب التسخين أكبر من أنابيب DHW 3/4 و 1/2 بوصة ، على التوالي. يتم توصيل نظام التسخين بالغلاية من خلال المكسرات الأمريكية. يتم تثبيت الصمامات الكروية على كل خط ، وذلك لسهولة تفكيك غلاية الغاز دون تصريف المبرد ولعزل الغلاية عن نظام التدفئة ، إذا لزم الأمر. لضمان إحكام الربط ، يجب إجراء جميع الوصلات باستخدام شريط أو كتان سباكة FUM.

يجب تركيب المرشحات الخشنة في خط إرجاع التسخين وفي خط إمداد DHW. لسهولة الغسيل والتنظيف ، يتم قطعها أيضًا بصمامات الإغلاق. في كثير من الأحيان ، من أجل زيادة العمر التشغيلي للمبادل الحراري الثانوي لغلاية الدائرة المزدوجة ، يتم تثبيت مرشح دقيق مغناطيسي بالإضافة إلى تزويد DHW.

التوصيل الكهربائي لجهاز الغاز

توجد غلايات الغاز الحديثة بخيارين للتوصيل بالتيار الكهربائي: كبل ثلاثي النواة ومعزول مع قابس للتوصيل بمقبس. في كلتا الحالتين ، يجب عليك اتباع القاعدة: يتم توصيل جهاز الغاز من خلال قاطع دائرة فردي بالدرع وستحتاج بالتأكيد إلى الاهتمام بالتأريض. يوصى باستخدام مثبتات الجهد بالإضافة إلى مصادر الطاقة الاحتياطية للتحضير لانقطاع التيار الكهربائي.

يجب تركيب مفتاح قطع بالقرب من المرجل بحيث يمكن إيقاف تشغيله بسرعة وسهولة. لا تأرض الجهاز في أنبوب التدفئة أو خط أنابيب الغاز. من أجل ضمان تأريض عالي الجودة ، من الضروري تجهيز حلقة أرضية أو نقطة تأريض.

توصيل المرجل المثبت على الحائط بالتيار الكهربائي

تم تجهيز معظم غلايات الغاز الحديثة المثبتة على الحائط بأتمتة متطورة. إنها تتحكم في العديد من العمليات ، وتحول غلاية التدفئة إلى غرفة غلاية صغيرة مستقلة ، والتي لا يتطلب تشغيلها عمليًا تدخل المالك.من الواضح أن وحدة التحكم وأجهزة الاستشعار المختلفة تتطلب توصيلًا كهربائيًا.

تتوفر الغلايات المثبتة على الحائط بدائرة مزدوجة في نسختين: بمقبس مألوف وبكابل للتوصيل مباشرة بالماكينة. في أي حال ، يجب أن يتم تزويدهم بالطاقة من التيار الكهربائي من خلال آلة فردية. إذا اشتريت نموذجًا بمقبس ، فيجب وضع مقبس فردي لغلاية الغاز بجواره ، ولكن ليس تحته بأي حال من الأحوال. هذا هو أحد متطلبات السلامة بحيث في حالة حدوث تسرب لسائل التبريد ، لا تحدث دائرة كهربائية قصيرة.

يتطلب غلاية الغاز تأريضًا إلزاميًا. لهذه الأغراض ، يمكنك شراء مجموعة أدوات التأريض. يتم تثبيته في الطابق السفلي أو بجوار المنزل وتحتل مساحة صغيرة تبلغ حوالي 0.25 متر مربع.

الانتباه! يُمنع منعًا باتًا تأريض غلاية الغاز المثبتة على الحائط بمبرد تدفئة أو أنبوب إمداد بالغاز. هذا انتهاك صارخ لقواعد تشغيل معدات الغاز وهو خطير للغاية.

إن أتمتة الغلاية حساسة للغاية لجودة جهد الإمداد. مع وجود مستوى غير كافٍ أو شكل غير كامل للجيوب الأنفية عند الإدخال ، تفشل الأجهزة بسرعة. لمنع الأعطال المتكررة وإطالة عمر الوحدة ، يلزم توصيل مثبتات الجهد لغلايات الغاز. لتجنب إيقاف معدات التدفئة في حالة انقطاع التيار الكهربائي ، يجب عليك أيضًا شراء مصدر طاقة غير متقطع.

كيفية توصيل غلاية الغاز ذات الدائرة المزدوجة

يختلف الجهاز ذو الدائرة المزدوجة عن الجهاز أحادي الدائرة من حيث أنه يحتوي على مبادلين حراريين: أحدهما هو الرئيسي ، الذي يسخن الماء للتدفئة ، والآخر هو جهاز إضافي ، والذي سوف يقوم بتسخين الماء لإمداد الماء الساخن. في معظم الحالات ، تكون هذه الغلايات مثبتة على الحائط وتمثل غرفة مرجل عالية التقنية ، حيث يتم تشغيل كل شيء تلقائيًا وتوفيره.

توصيل غلاية غاز مزدوجة الدائرة.

يجب الانتباه إلى الشكل الذي يصور الدواخل الداخلية لجهاز ثنائي الدائرة. سيتم توصيل 5 أنابيب به: 1 - أنبوب به سائل تبريد من نظام التدفئة ، والذي يذهب إلى إعادة التسخين ؛ 2 - أنبوب بالماء البارد يذهب إلى المبادل الحراري لتسخين الماء لإمداد الماء الساخن ؛ 3 - أنبوب الغاز 4 - أنبوب لإمداد الماء الساخن ؛ 5- ماسورة مع مبرد ساخن لنظام التدفئة

يتم ترتيب جميع الغلايات ذات الدائرة المزدوجة في الداخل. يتم إرسال ناقل الحرارة الافتراضي ، الذي يتم تسخينه بواسطة الموقد الرئيسي في الغلاية ، إلى نظام التسخين وإعادته إلى الغلاية مبردًا. وبالتالي ، يحدث دوران المرجل-التدفئة-المرجل. ومع ذلك ، بمجرد أن يفتح شخص ما صنبورًا على أحد المستهلكين بالماء الساخن ، سيبدأ الماء البارد في التدفق إلى المرجل عبر الأنبوب. سيقوم الصمام ثلاثي الاتجاهات بإعادة توجيه المبرد على الفور ، والذي لن يتجاوز المرجل ، ولكن المبادل الحراري الرئيسي يدور. يقوم المبرد بتسخين الماء للحصول على الماء الساخن حتى يتوقف استخدامه. بمجرد إغلاق الصنبور ، يبدأ المبرد في الدوران عبر نظام التدفئة.

مخطط توصيل غلاية غاز ثنائي الدائرة مباشرة.

في الممارسة العملية ، جهاز الغاز ثنائي الدائرة غير قادر على توفير كمية كبيرة من الماء للماء الساخن. ليس لدى المرجل الوقت لتسخينه بالحجم المطلوب. هذا هو السبب في أنها تستخدم حصريًا في العائلات ذات الأحجام الصغيرة ، ومن أجل تسخين كمية أكبر من الماء ، يتم استخدام سخان المياه بشكل إضافي.

وفقًا لهذا المخطط ، يقوم المبرد فقط بتسخين الماء في الغلاية ، وسيتم إغلاق النظام نفسه ، إمدادات المياه إلى الدائرة الثانية. يتيح لك ذلك زيادة متانة الجهاز ثنائي الدائرة بشكل كبير ، والذي يعاني بشكل كبير من صنابير الماء العسر.

مخطط توصيل غلاية غاز ثنائي الدائرة بسخان ماء تسخين غير مباشر.

بعد حوالي عام ، سوف يسد المبادل الحراري الإضافي DHW ويفشل. في هذا الصدد ، يعد تداول المبرد النقي في الدائرة الثانية حلاً أكثر اقتصادا. ومع ذلك ، ليس من المنطقي استخدام تصميم من دائرتين. في هذه الحالة ، يكون تركيب غلاية أحادية الدائرة ذات طاقة أكبر أكثر ربحية وأكثر عملية.

من المقبول أيضًا توصيل غلاية مثبتة على الحائط تعمل بالغاز مع غلاية كهربائية عادية كخزان لتخزين الماء الساخن. في هذه الحالة ، سيتدفق الماء الساخن إلى الغلاية من المرجل ، وعندما تنخفض الكمية إلى نقطة حرجة ، سيبدأ المرجل في تسخين الماء مرة أخرى لملء الغلاية. من الممكن أن يكون هناك متغير يتم فيه ملء المرجل بالماء الساخن من المرجل ، وسيتم الحفاظ على درجة حرارته الإضافية باستخدام عنصر التسخين.

متطلبات استخدام التجمع الكونغولي من أجل الديمقراطية

يتم تنظيم متطلبات استخدام RCD لأغراض السلامة الكهربائية بواسطة PUE ، الفصول 1.7 ، 6.1 ، 7.1. يجب ألا يتجاوز تيار التعثر لـ RCD المثبت لأغراض السلامة الكهربائية 30 مللي أمبير (استخدم RCD بتيار تنطلق يبلغ 10 مللي أمبير و 30 مللي أمبير).

يتم تحديد تصنيف RCD لتيار التعثر وفقًا لمتطلبات البند 7.1.83 من PUE. يجب ألا يتجاوز تيار التسرب الكلي للشبكة في الوضع العادي 1/3 من التيار المقدر لـ RCD. نظرًا لعدم وجود بيانات عن تيارات التسرب ، يتم حساب تيارات التسرب وفقًا لمتطلبات هذه الفقرة. عند الحساب ، يكون تيار التسرب للمستقبل الكهربائي 0.4 مللي أمبير لكل 1 أمبير من تيار الحمل ، ويكون تيار تسرب الشبكة 10 ميكرو أمبير لكل متر من طول الكابل.

يتم تنظيم متطلبات تركيب RCD من أجل الحماية من الحريق من خلال المستندات التالية:

1. PUE، ص. 7.1.84 "لزيادة مستوى الحماية من الحرائق في حالة قصر الدوائر إلى الأجزاء المؤرضة ، عندما يكون التيار غير كافٍ لتشغيل حماية التيار الزائد ، عند الإدخال إلى شقة ، أو منزل فردي ، إلخ. يوصى بتثبيت RCD بتيار تعثر يصل إلى 300 مللي أمبير "؛
2. القانون الاتحادي الصادر في 22 يوليو 2008 N 123-FZ "اللوائح الفنية بشأن متطلبات السلامة من الحرائق". المادة 82 ، الجزء 4 "يجب أن تحتوي خطوط الإمداد بالطاقة في مباني المباني والمنشآت على أجهزة إيقاف وقائية تمنع حدوث حريق. يجب أن تأخذ قواعد ومعلمات تركيب الأجهزة التي تعمل بالتيار المتبقي في الاعتبار متطلبات السلامة من الحرائق الموضوعة وفقًا لهذا القانون الاتحادي.

وفقًا لهذه المتطلبات ، يتم تثبيت RCD بتيار رحلة 100 مللي أمبير أو 300 مللي أمبير عند مدخل الشقة. يسمى هذا التجمع الكونغولي من أجل الديمقراطية بمكافحة الحرائق.

إذا أظهر الحساب أن تيار التسرب الكلي لدرع الشقة لا يتجاوز 10 مللي أمبير ، فيمكنك توفير المال ويمكنك تثبيت RCD بتيار رحلة 30 مللي أمبير عند مدخل الشقة. هذا التجمع الكونغولي من أجل الديمقراطية سيكون بمثابة "النار" التجمع الكونغولي من أجل الديمقراطية والتجمع الكونغولي من أجل الديمقراطية المستخدمة لأغراض السلامة الكهربائية.

بخلاف ذلك ، يتم تثبيت RCD "لمكافحة الحرائق" بتيار رحلة 100 مللي أمبير أو 300 مللي أمبير عند مدخل الشقة ، ويتم تثبيت RCD بتيار رحلة 10 مللي أمبير أو 30 مللي أمبير على الخطوط الصادرة (حيث تركيب RCD مطلوب للسلامة الكهربائية).

توصيل غلاية غاز بمدخنة

يجب أن يكون قطر المدخنة مساويًا أو أكبر من قطر مخرج الجهاز.

في معظم الحالات ، يعتمد قطر المدخنة على الطاقة:

• 100 كيلوواط - 230 مم ؛
• 80 كيلوواط - 220 مم ؛
• 60 كيلو واط - 190 مم ؛
• 40 كيلوواط - 170 مم ؛
• 30 كيلوواط - 130 مم ؛
• 24 كيلو واط - 120 ملم.

يتم إحضار مداخن عادية على ارتفاع 0.5 متر فوق سلسلة التلال في المنزل. وهي مرتبة داخل جدار المنزل وداخله أو خلفه. لا يُسمح بأكثر من 3 ثنيات على الأنبوب. يجب ألا يزيد الجزء الأول من الأنبوب الذي يصل الغلاية بالمدخنة الرئيسية عن 25 سم ، ويجب أن يكون للأنبوب فتحة قابلة للإغلاق للتنظيف. بالنسبة للغلايات ذات المداخن العادية وغرفة الاحتراق المفتوحة ، يلزم توفير مصدر هواء كبير. يمكن تزويده إما بنافذة مفتوحة أو أنبوب إمداد منفصل.

يجب أن تكون المدخنة مصنوعة من صفائح معدنية أو مادة أخرى مقاومة للأحماض. لا تقم بتوصيل المرجل بتمويج بالمدخنة الرئيسية. لا يمكن استخدام مدخنة من الطوب أيضًا.

يجب تركيب المدخنة المحورية أفقيًا وإدخالها في الحائط. هذا النوع من المدخنة عبارة عن أنبوب في أنبوب. يجب أن تبتعد عن الحائط بمسافة لا تقل عن 0.5 متر.إذا كانت الغلاية عادية ، فيجب أن يكون للمدخنة ميل طفيف نحو الشارع. إذا كان الجهاز يتكثف ، فيجب أن يكون المنحدر باتجاه الجهاز نفسه. وبالتالي ، سيكون المكثف قادرًا على التصريف في أنبوب خاص ، والذي يجب تحويله إلى المجاري. الحد الأقصى لطول المداخن المحورية 5 أمتار.

قواعد وضع الأنابيب والمآخذ

عند وضع كابل كهربائي ، يجب أن يؤخذ في الاعتبار أنه يسخن من التيارات ، كما أن المدفأة الموجودة في مكان قريب تقوم أيضًا بتسخين الهواء المحيط. لذلك ، من الأفضل تجنب مد الأسلاك بالقرب من إمدادات الغاز وأنابيب التدفئة تمامًا. ولكن إذا لم ينجح الأمر ، فيجب أن نتذكر أن معايير PUE (قواعد التركيبات الكهربائية) تنظم أن درجة حرارة الهواء في مثل هذه الحالات يجب ألا تتجاوز + 25 درجة مئوية ، وبالتالي ، من أجل الامتثال للسلامة من الحرائق وفقًا للقواعد ، فإن المسافة أثناء التمديد المتوازي هي المسافة من الكابلات والأسلاك إلى أنابيب التسخين التي يجب ألا تقل عن 100 مم ، وإلى أنابيب الغاز - 400 مم. عند عبور الأسلاك بخطوط الأنابيب الساخنة ، يجب ألا تقل المسافة بينهما عن 50 مم ، ومع خطوط أنابيب الغاز - 100 مم على الأقل.

يجب وضع المفتاح والمقبس من أنبوب الغاز على مسافة 0.5 متر على الأقل. يرجع هذا المطلب إلى حقيقة وجود غاز قابل للاشتعال في خط أنابيب الغاز ، وفي حالة الطوارئ ، فإن أدنى شرارة من المقبس أو المفتاح ستسبب مشكلة لا يمكن إصلاحها.

يمكن لمخرج قريب من أنبوب الغاز أن يسبب حالة طارئة لأن الكهرباء مجاورة للغاز القابل للاشتعال.

هل من الضروري تأريض غلاية تسخين الغاز ولماذا

• انهيار الأتمتة - الغلايات المزودة بمعالج دقيق إلكتروني حساسة لأي زيادة في الطاقة في الشبكة. يمكن فشل التشغيل الآلي ومن الجهد الساكن. لن تعمل غلاية الغاز بدون أرضي لفترة طويلة. سيكلف استبدال لوحة الأتمتة ما يقرب من نصف تكلفة معدات الغلايات.
• خطر الانفجار - يعتبر التراكم الساكن أحد الأسباب الأكثر شيوعًا للحرائق في أجهزة الغاز. التأثير الإيجابي للتأريض على تشغيل المرجل هو أنه يمنع تمامًا ظهور شرارة ، مما يؤدي إلى حدوث انفجار عند تسرب الغاز.

يحدد PUE 1.7.103 المعلمات والمتطلبات لتوصيل معدات التدفئة. قبل إصدار إجراء فحص تأريض غلاية الغاز ، سيتحقق المفتش من أن تركيب الدائرة يتوافق مع المعايير المحددة.

توصيل تدفئة بغلاية تعمل بالغاز

مخطط الأسلاك لمرجل مزدوج الدائرة مع تخزين / سخان المياه.

قد يختلف موقع الأنابيب. سوف تعتمد على الشركات المصنعة والنماذج.

إذا تم بالفعل تشغيل نظام التدفئة من قبل ، فسيتم استبدال المرجل فقط في الوقت الحالي. ستحتاج إلى تصريف سائل التبريد من النظام والتأكد من شطفه عدة مرات. تستقر كمية كبيرة من الأملاح المختلفة على جدران المشعات والأنابيب ، وبالتالي من الضروري تنظيف النظام.

يمكن أن يدور كل من التجمد والماء في نظام التدفئة. في الوثائق الفنية ، تأكد من قراءة ما إذا كان يمكن استخدام مضاد التجمد في النموذج المحدد.

من المنطقي استخدام مضاد التجمد كمبرد في نظام التدفئة عندما يتم تشغيل المرجل بشكل دوري فقط. في هذه الحالة ، قد يتجمد الماء الموجود في الأنابيب ، ولكن ليس التجمد.ومع ذلك ، إذا كان المستخدم دائمًا في المنزل ولم يتم إيقاف تشغيل الغلاية بسبب الصقيع ، فيمكن استخدام الماء كحامل حراري.

1. مضخة الدوران (إذا لزم الأمر).
2. صمام الكرة.
3. مرشح خشن.
4. صمام الكرة.
5. اتصال "أمريكي".

يجب دائمًا إيقاف مضخة الدوران على خط العودة. هناك حاجة إلى الصمامات الكروية من أجل فصل النظام بسهولة دون تصريف سائل التبريد وإزالة الفلتر بسرعة للتنظيف والوقاية. هناك حاجة إلى مرشح خشن في نظام التدفئة من أجل حماية المبادل الحراري من الانسداد بالأملاح. يجب وضعها مباشرة أمام المرجل ، ويفضل أن تكون في منطقة أفقية مع المصيدة لأسفل.

مخطط توصيل DHW بجهاز ثنائي الدائرة للغاز:

1. فلتر مياه خشن.
2. صمام الكرة.
3. مرشح مغناطيسي أو مرشح دقيق.
4. صمام الكرة.
5. اتصال "أمريكي".

من أجل زيادة العمر التشغيلي للمبادل الحراري الإضافي لغلاية ذات دائرتين وضمان حمايته من الترسبات الكلسية ، يجب تثبيت مرشح مغناطيسي وتنظيف خشن على أنبوب الإمداد بالماء البارد. إذا تم بالفعل تثبيت الفلتر الأخير من قبل ، فليس من الضروري تثبيته أمام المرجل.

يجب أن تكون جميع الوصلات محكمة الغلق بواسطة سحب أو معجون سباكة خاص أو شريط FUM.

لماذا تحافظ على المسافة الخاصة بك

المطبخ هو المنطقة الأكثر ازدحامًا بالأجهزة الكهربائية. الثلاجة وفرن الميكروويف ونظام العادم وغسالة الصحون - هذه جزء صغير من الأجهزة المنزلية ، والتي بدونها يستحيل تخيلها. لذلك ، يجب أن تكون السلامة في هذا الجزء من الشقة في المقام الأول. تعتبر الكهرباء والغاز والمياه اختراعات مفيدة ، ولكن في أيدي شخص مخترق أو شخص غير مسؤول ، فإنها تسبب حرائق وإصابات وحوادث. لتجنب مثل هذه المشاكل ، عند تطوير تصميم المطبخ ، تحتاج إلى التفكير بعناية في جميع التفاصيل الداخلية ، وكذلك التفكير بعناية في موقع المنافذ فيما يتعلق بأنبوب الغاز والموقد وأجهزة التدفئة. تعتمد الصحة والرفاهية وأحيانًا حياة الشخص على ذلك.

الحد الأدنى لمسافة المخرج إلى خط الأنابيب أو أنبوب الغاز 50 سم.
