تركيب واصلاح سخانات سيراميك

الاختبار المسبق

سلك نيتشروم (خيط) كعنصر تسخين رئيسي

هناك حاجة إلى تجربة أولية من أجل تحديد الطاقة المطلوبة للسخان.

من الناحية المالية ، لن تعاني ، حيث يتم استخدام المواد عادة في متناول اليد.

سلك Nichrome عبارة عن منتج شبه نهائي مصنوع من سبيكة من النيكل والكروم. يتميز بمقاومة كهربائية عالية.

تصل نسبة النيكل في هذه السبيكة إلى 80٪ ، مما يوفر ليونة ومقاومة للتآكل.

يزيد وجود الكروم في تكوين السلك من الصلابة والمقاومة لدرجات الحرارة المرتفعة.

إذا كانت مقاومة سلك النيتشروم غير معروفة ، فمن المستحسن تثبيته بنفسك. للقيام بذلك ، قم بلف دوامة من قطعة سلك طولها 1 متر.

بعد وضع مقياس حرارة بداخله ، قم بتوصيل السلك بمصدر طاقة بمحول.

في الوقت الذي تصل فيه درجة الحرارة على مقياس الحرارة إلى 40 درجة مئوية ، من الضروري تسجيل قراءات مقياس التيار والفولتميتر.

سوف يساعدون في تحديد مقاومة الموصل.

أيضًا ، إذا كان قطر السلك معروفًا ، يمكنك معرفة مقاومته من جدول الحساب:

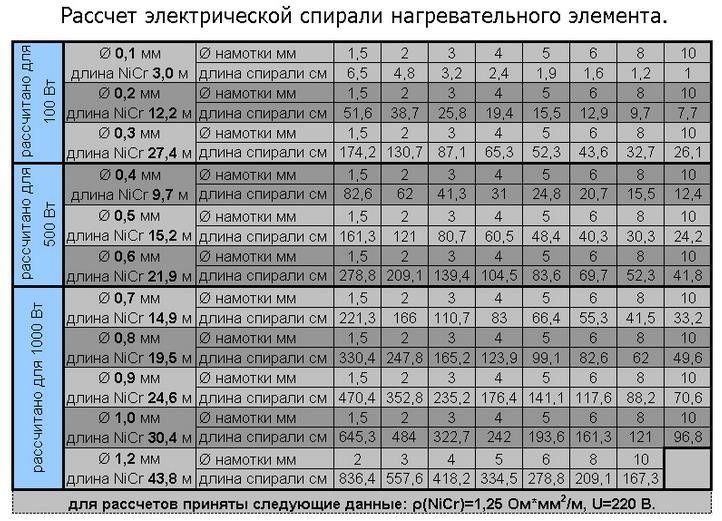

جدول مقاومات سلك نيتشروم لجهاز التسخين

علاوة على ذلك ، نظرًا لأن السخان محلي الصنع سيعمل من مخرج 220 فولت ، فأنت بحاجة إلى معرفة كمية السلك للحصول على طاقة التيار المتردد من 100-120 وحدة. على سبيل المثال ، بالنسبة للسخان بقوة 100 واط ، ستحتاج إلى 24 مترًا من سلك نيتشروم بقطر 0.3 ملم.

أعطال كبيرة

ضوضاء غريبة

قد تحدث طقطقة ، أو هسهسة ، وما إلى ذلك أثناء تشغيل الجهاز. هذا هو الحال عندما لا تحتاج إلى تفكيك أي شيء: على الأرجح ، انحنى المدفأة ، وسقطت ، وما إلى ذلك. كانت حركة النفط والهواء.
ضع الجهاز في وضع رأسي لعدة أيام. المشكلة ستصلح نفسها

عامل الكهرباء

بادئ ذي بدء ، قم بتشغيل السخان في منفذ آخر ، وفجأة تكمن المشكلة فيه ، وليس في الجهاز.

إذا كان المدفأة مكسورة ، فتسلح بمقياس متعدد.

بمساعدتها ، نتحقق من صحة الجزء الكهربائي (عليك أن تبدأ بهذا إذا لم يسخن الجهاز ، فلن يضيء ضوء المؤشر).

نحن نفحص:

• صلاحية المقبس والقابس ؛
• هل هناك ماس كهربائى بين أجزاء المبرد.

مشكلة شائعة: احتراق الأسلاك عند تقاطعاتها.

يتم فحص الجهاز الذي تم إلغاء تنشيطه للتأكد من صلاحية جميع مفاتيح التبديل
. يتم ذلك باستخدام جهاز اختبار أو جهاز متعدد:

• في وضع التشغيل ، ستكون هناك دائرة كهربائية قصيرة في النهايات ؛
• وفي وضع إيقاف التشغيل - لا شيء.

يتم فحص منظم الحرارة بمقياس متعدد (يجب ألا تكون هناك دائرة كهربائية قصيرة ، ويجب أن تكون المقاومة صغيرة). لا يمكن الوصول إلى بقية الضرر إلا عن طريق تفكيك الهيكل.

سخان زيت مفكك

نقوم بفحص جهات الاتصال في وحدة التحكم: يمكن أن تحترق وتتأكسد وتضعف. تتكون الصيانة من فرك الكحول. يتم شد جهات الاتصال المفكوكة بمفك البراغي. يتم تنظيف المؤكسدة بورق الصنفرة ، معزولة. أكثر أنواع العزل مقاومة للحرارة هو شريط الألياف الزجاجية (يمكن أن يتحمل حتى 200 درجة).

تحقق مرة أخرى من وجود ماس كهربائي. ربما هذه هي نهاية التجديد. إذا لم يعمل السخان ، فسنبحث عن عطل آخر.

قبل البدء في التفكيك ، افصل السخان عن المقبس ولا تقم بتوصيل الجهاز بالتيار الكهربائي حتى يتم تجميعه بالكامل!

الصمامات الحرارية

قد يكون هناك عدة. بعد الاتصال والعثور على فتيل معيب ، نقوم بإزالته ، ونقوم بعزل الأسلاك وربطها معًا. يعتبر هذا الإجراء آمنًا إذا كان هناك أكثر من مصهر واحد ، وإذا كان المصهر الوحيد معطلاً ، فسيتعين تغييره إلى مصهر عامل.

لوحة ثنائية المعدن

قد تكون مشوهة ، يجب استبدال اللوحة.

من أجل هذا:

1. يتم تفكيك وحدة التحكم في درجة الحرارة.
2. تم تعيين الحد الأدنى للتدفئة t.
3. تتم إزالة مقبض المنظم من المسمار ، وتفكيك الصواميل ، وإزالة الإطار.
4. تتم إزالة اللوحة ثنائية المعدن ، ويتم تثبيت لوحة جديدة.

غالبًا ما يؤدي التلف الشديد للوحة إلى حدوث تسرب للزيت.

تسرب الزيت وإصلاح الخزان

إذا كان هناك تسرب للزيت ، فهناك تلف في السكن. إصلاح الخزان هو عمل مسؤول وليس له ما يبرره دائمًا.

إذا قررت ذلك ، فمن المهم معرفة ما يلي:

• يحتاج الزيت إلى التصريف.
• عند إغلاق الخزان ، لا يكون لحام القصدير مناسبًا ، ولكن النحاس أو الفضة أو النحاس والفوسفور. تحتاج إلى استخدام شعلة.
• من أجل "الاستيلاء" على اللحامات ، من الضروري تنظيف الحواف جيدًا من الصدأ.
• أثناء العمل ، يتم سكب الماء في الخزان (يحميه من الحريق) ، وبعد العمل ، يجب تجفيف الخزان.
• عند اكتمال أعمال إصلاح الخزان ، سيحتاج الزيت إلى التغيير. هنا ، أيضًا ، هناك بعض التفاصيل الدقيقة:
• يجب أن يملأ الزيت 90٪ من الخزان ، والباقي - هواء.
• زيت المحولات مناسب ، لكن ليس التعدين (منه سوف يسد عنصر التسخين بالحجم)!
• الزيوت المعدنية غير متوافقة مع المواد التركيبية.

قبل عقدين فقط ، لم يتحدثوا حتى عن اختيار المشعات ، لأن الجميع كانوا راضين عن الإصدار القياسي من الحديد الزهر. الآن أصبح النطاق ضخمًا. . لماذا يطلق عليهم "المعيار الذهبي" في قطاعهم.

سننظر في أنواع السخانات الموفرة للطاقة للمنزل في المقالة. سخان الزيت والمسخن وأنواع أخرى.

انهيار عنصر التسخين

لا يمكن إصلاح هذا العنصر ، فقط استبداله! لكن من المنطقي فقط استبدال عنصر التسخين إذا كان السخان الخاص بك مصنوعًا من عنصر تسخين قابل للإزالة.

يتم اختيار عنصر تسخين جديد متساوٍ في الطاقة ويفضل النحاس.
انتبه بشكل خاص للمفصل بين الغلاف وعنصر التسخين. تمتلئ الحشية بمادة مانعة للتسرب

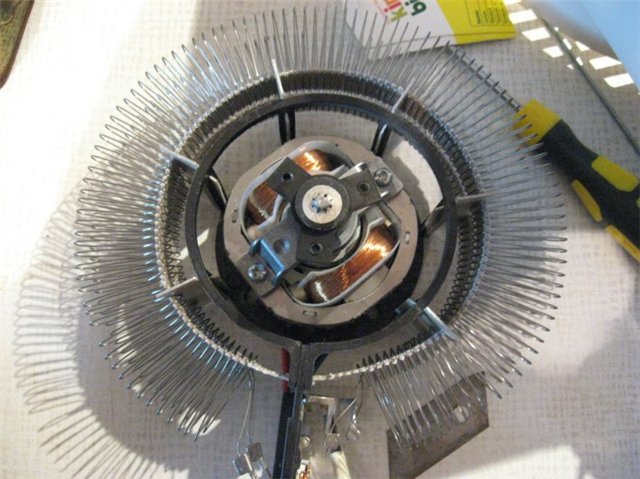

يمكن استخدام سخان المروحة كتدفئة كهربائية إضافية للمنزل والكوخ الصيفي. إذا كان نظامك لا يتكيف أو لم تقم بتشغيل التدفئة المركزية في الشقة ، فيمكن أن تنقذ هذه السخانات. ولكن ماذا تفعل إذا لم يتم تشغيل سخان المروحة أو النفخ بعد الصيف ، لكنه لا يسخن؟ في هذه الحالة ، يمكنك محاولة إصلاحه بنفسك ، وهذا ليس بالأمر الصعب للغاية. بعد ذلك ، سنقدم الأسباب الأكثر شيوعًا للأعطال وطرق الإصلاح بنفسك.

تقدم

https://youtube.com/watch؟v=zTXpVq-C3-U

أولاً ، نقوم بفصل شبكة المبرد عن المروحة ، وستكون مفيدة لنا أيضًا. نضع المروحة ذات الجانب الأيمن (بحيث تنفجر) في البرطمان ، ونصلحها في الأسفل باستخدام عدد قليل من البراغي. ستكون هناك حاجة لدفع الهواء الساخن إلى الغرفة من سلك ساخن. الآن نحول السلك نفسه إلى لولب - يمكن لفه حول قلم رصاص سميك وإزالته. هذا ضروري لنقل الحرارة بشكل أكبر عندما يمر الهواء عبر اللولب. نقوم بإصلاح اللولب داخل العلبة ، يجب إخراج الأطراف وتوصيلها بالأسلاك. حرارتنا جاهزة تقريبًا. يبقى تغطية العلبة بشواية من المبرد ، من أجل السلامة. يبدو أنه تم إنشاؤه خصيصًا لهذا الغرض - فقد اتضح أنه جهاز ممتاز ، يذكرنا بمجفف الشعر الساخن.

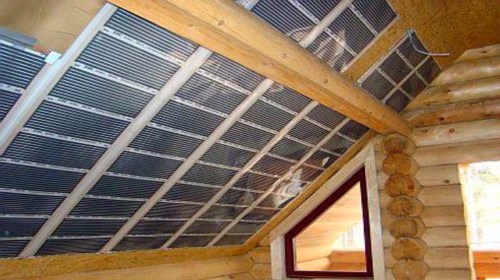

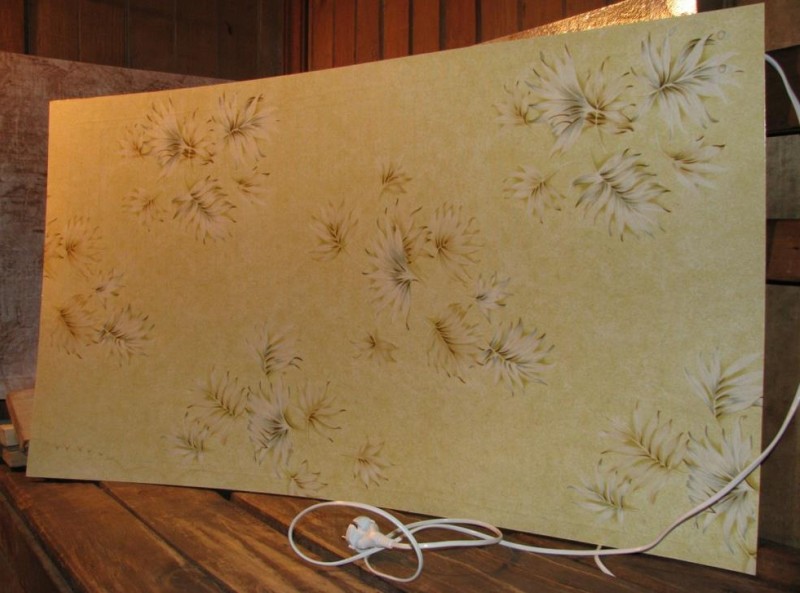

المزايا والعيوب الرئيسية لسخانات الأشعة تحت الحمراء للأفلام

الفوائد هي:

• تأثير صحي إيجابي. ويلاحظ بشكل خاص في فصل الشتاء ، في غياب الشمس ، عندما تعوض الأشعة تحت الحمراء قلة الضوء الطبيعي وتعوض جميع الخسائر التي لحقت بالجسم بسبب هذه المشكلة.
• سهل التركيب. على سبيل المثال ، يتم تركيب سخان فيلم لوحة الحائط ببساطة وبسرعة. علاوة على ذلك ، يمكن القيام بذلك بشكل مستقل ، دون مشاركة المتخصصين ، ولكن بعد قراءة التعليمات بعناية. يمكن قول الشيء نفسه عن أجهزة السقف والأرضية.
• عمر خدمة طويل. عمرها 25 سنة أو أكثر.لا يتطلب صيانة نظرا لمميزات التصميم وبساطة الجهاز.
• تكاليف مالية منخفضة. المعدات نفسها منخفضة التكلفة ، بالإضافة إلى أن التركيب والتشغيل اللاحق قد لا يتحمل أي عبء مالي.
• السلامة من الحرائق. عادة ، لا تزيد درجة حرارة سطح المدفأة عن 80 درجة ، وهو حد آمن.
• لا ضوضاء وصداقة بيئية عالية. لا يتسبب تشغيل هذا السخان في حدوث ضوضاء ، بالإضافة إلى ذلك ، في عملية استخدام فيلم الأشعة تحت الحمراء ، لا يوجد تجفيف وحرق للأكسجين.

العيوب الرئيسية لسخانات الفيلم:

• تبريد سريع بعد الاغلاق. إذا قرأت مراجعات حول سخانات الأفلام ، فهذا أحد العوائق الرئيسية التي أعرب عنها المستهلكون.
• تدفئة ضعيفة. يلاحظ بعض المشترين الجودة المنخفضة للتدفئة. على الرغم من أنه قد يشير إلى فيلم منطقة صغيرة معلق على الحائط. إذا قمت بتغطية السقف أو الأرضية بالكامل ، فلن يتم ملاحظة هذه المشكلة.
• تدفئة الأجهزة المنزلية. هذا العيب هو نموذجي لسخان الأشعة تحت الحمراء فيلم السقف.
• استحالة معالجة الأسطح. عند استخدام مثل هذه السخانات ، هناك بعض القيود في تصميم الغرفة كما يحلو لك.

كيفية توصيل منظم الحرارة

من أجل الأداء الصحيح لنظام التدفئة الكهربائية في المستقبل ، هناك حاجة إلى ترموستات (أو ، بعبارة أخرى ، ترموستات). مع ذلك ، يمكنك الحصول في وقت قصير على درجة الحرارة التي ستكون مريحة لك. سيراقب منظم الحرارة نظام درجة الحرارة الذي تحدده له ، ويوقف تشغيل السخانات وتشغيلها حسب الحاجة ، مما سيؤدي إلى أتمتة كاملة لنظام التدفئة وكفاءته بشكل أكبر. لن تحتاج إلى التفكير باستمرار: هل درجة حرارة الغرفة كافية؟ ألم يحن الوقت لتشغيل أو إيقاف السخانات؟ سيفعل منظم الحرارة كل شيء من أجلك - إنه مساعد كبير جدًا وصديقك الموثوق به.

يجب تركيب منظم الحرارة على ارتفاع يساوي نصف ارتفاع الغرفة تقريبًا. يتم ذلك بحيث يكون هناك أقل احتمال للخطأ في عمله ، لأن وسط الغرفة هو الحد الفاصل بين تدفقات الهواء البارد السفلي والعلوي. مرة أخرى ، هذا مثالي ، لذا افعل ما يناسبك. لكن على أي حال ، حاول تحقيق نتائج قريبة من المستوى الأمثل.

تحتاج أولاً إلى تحديد نوع منظم الحرارة الذي تريد تثبيته. في الوقت الحالي ، وفقًا لطريقة التثبيت ، تتميز بنوعين:

ترموستات المخرج هو النوع الأكثر ملاءمة للمنظم. إنه جهاز على شكل كتلة صغيرة يتم إدخالها في المنفذ ، ويتم إدخال القابس من اللوحة بالفعل في المنظم نفسه. يوجد شاشة الكترونية على لوحة التحكم تحدد درجة الحرارة في الغرفة. عندما يتم تسخين الغرفة إلى درجة الحرارة المحددة ، سيفتح منظم الحرارة الدائرة الكهربائية ويطفئ السخان.

هذا النوع من الثرموستات مناسب لأنه يكفي لتركيبه أن يكون لديك مقبس مجاني لبدء العمل. ويمكنك دائمًا توصيله بمأخذ آخر إذا كنت تريد إزالة السخان وتثبيته في غرفة أخرى. الجانب السلبي الوحيد لمنفذ الحرارة هو أنه يتم تثبيته حيث يوجد منفذ ، ويمكن أن تكون المنافذ في متناول الأطفال ، على الرغم من أنه يحتوي على ميزة قفل الأطفال. بالإضافة إلى ذلك ، قد يكون المخرج قريبًا من مستوى الأرضية (كما هو عصري الآن) ، وفي هذه الحالة سيكون منظم الحرارة في "تدفق الهواء البارد" المشروط. كما ذكرنا أعلاه فإن الحالة المثلى هي منتصف الغرفة في الارتفاع أي حدود تدفق الهواء.

يعد تركيب المنظم المثبت على الحائط أكثر صعوبة قليلاً ، ولكن يمكن وضعه في أي مكان تشعر فيه بالراحة.يكفي إرفاقه بالجدار بمسامير ذاتية التنصت أو تثبيته في ماكينة تشذيب (صندوق تثبيت) وتوصيله باللوحات. إذا كنت تخطط لتثبيت عدة لوحات في الغرفة ، فإنها متصلة ببعضها البعض بشكل متوازٍ:

هذا كل شئ! لا يوجد شيء صعب في هذا. ولكن مع ذلك ، إذا كانت لديك أي أسئلة حول تركيب سخانات السيراميك بالأشعة تحت الحمراء ، فاتصل بنا ، وسنكون سعداء لتقديم المشورة لك. إذا كنت لا ترغب في تثبيت الألواح بنفسك ، فستقوم شركتنا بذلك نيابة عنك ، ولكن فقط داخل كييف والمنطقة.

أنواع السخانات ودوائر التحويل

تختلف السخانات عن بعضها البعض في الدوائر الكهربائية وأنواع عناصر التسخين وعددها ووجود مروحة دوران هواء قسري.

معظم سخان بسيط
يتكون من عنصر تسخين وسلك وقابس. سيتعين عليك فقط فكها لاستبدال أو إصلاح السلك أو لتشخيص صحة عنصر التسخين. يتم فحص عنصر التسخين عن طريق قياس مقاومته بمقياس متعدد. يجب ألا يزيد عن 100 أوم (لسخان 500 واط) ، مع زيادة القوة ، تقل المقاومة. إذا أظهر جهاز القياس المتعدد وجودًا مفتوحًا ، فسيتم استبدال عنصر التسخين بآخر جديد.

السخان أكثر تعقيدًا مفتاح أو مفتاح لتشغيل الطاقة
. في بعض الأحيان يتم إضافة مصباح كهربائي إلى المفتاح ، مع إبرازه عند تشغيل الجهاز. من المضاعفات الإضافية للإصلاح في هذه الحالة رنين ملامسات التبديل مع المختبر في وضع التشغيل. يجب أن يُظهر الجهاز وحدات أوم أو صفر ، إذا أظهر فاصلًا أو مئات الأوم أو أكثر ، فيجب استبدال العنصر. إذا كان السخان أمرًا حيويًا ، فسيتم استبعاد المفتاح من دائرة الطاقة ، مما يؤدي إلى توصيل الأسلاك ببعضها البعض بشكل آمن. لكن بمرور الوقت ، من الأفضل استبداله ، لأنه في هذه الحالة ستحترق جهات الاتصال الخاصة بالمقبس والمقبس حتماً عند تشغيل الجهاز.

يتضمن الرسم التخطيطي التالي بالإضافة إلى ذلك الصمامات الحرارية
. يفشل عند ارتفاع درجة حرارته ويحتاج إلى استبداله. لكن في الوقت نفسه ، يجدر تحليل سبب تشغيله: هل السخان مغطى بشيء ومسخن ، أو كان يعمل بجهد عالي. يجب توصيل الجهاز المجمع بالشبكة واختباره أثناء التشغيل. إذا عاد المصهر الحراري مرة أخرى ، فسيتعين عليك تغيير عنصر التسخين. في بعض الطرز ، جنبًا إلى جنب مع الصمامات الحرارية ، يتم توصيل مستشعر الإمالة أو المستشعر الذي يقوم بإيقاف تشغيل الجهاز عند دخول الأشياء.

في بعض السخانات ، يستخدمونها لضبط قوتهم عنصرين للتدفئة
. للتبديل بينهما ، يتم استخدام مفتاحين أو مفتاح تبديل. يتم ضبط عناصر التسخين على قوى مختلفة ، ثم عند تشغيل أحدهما أو كليهما معًا ، يمكنك الحصول على ثلاث قوى تدفئة مختلفة.

من الضروري التحقق هنا من كل من السخانات ومفاتيح الطاقة الخاصة بهم.

بغض النظر عن جودة السخان الكهربائي ، سيبدأ عاجلاً أم آجلاً في التسخين بشكل سيئ أو يتوقف عن العمل تمامًا. السخانات الكهربائية ليست أجهزة معقدة ونادرًا ما تنكسر بعد الشراء خلال فترة الضمان.

يجب أن أقول على الفور أنه كلما كان تصميم السخان الكهربائي أبسط ، قل عدد مرات تعطله وسيكون من السهل العثور على المشكلة وحلها.

أنا لا أوصي بمفردي.
إصلاح مشعات الزيت ، لأنه يوجد بداخله سائل تبريد خاص - زيت محول. من أجل تفكيكه ، سيتعين عليك أولاً تصريف زيت المحولات ثم إعادة تعبئته ، وهذه مهمة مزعجة للغاية وتستغرق وقتًا طويلاً. إذا بدأ الزيت في التسرب قليلاً من مبرد الزيت ، فإنني أوصي بلحام مكان التسرب بيديك أو تخميره بدقة باستخدام اللحام شبه التلقائي. في مثل هذه الحالات ، من غير المجدي استخدام مواد مانعة للتسرب أو غراء لإصلاح التسرب.

افصل السخان دائمًا عن المقبس
- قبل البدء في تفكيك أو طلب مكونات الجهاز بجهاز متعدد.

من أجل العثور على عطل وإصلاحه بسرعة وكفاءة ، تحتاج إلى معرفة جهاز الجهاز الكهربائي ، وكذلك كيفية فحص جميع مكوناته للتأكد من صلاحيتها للخدمة. للراحة ، سأتحدث على الفور عن جهاز السخان الكهربائي ، ثم عن فحص وإصلاح جميع المكونات بالترتيب.

كيف يعمل السخان الكهربائي؟

عمليا يتم ترتيب السخانات بالمثل. كلا الطرازين الأبسط والأكثر تعقيدًا متاحان. سننظر في الجهاز الأكثر تعقيدًا. في النماذج الأبسط ، قد لا يكون الصمام الحراري ومستشعر الإمالة في الدائرة.

لنفكر في إصدار أكثر بساطة بمفتاح مفتاح واحد ومصباح كهربائي واحد.
في كثير من الأحيان ، يتم تجهيز السخانات بمفتاح ثنائي المفتاح والعديد من مصابيح المؤشرات ، سيكون مخطط التشغيل متشابهًا ، مع الاختلاف الوحيد هو أنه بدلاً من مفتاح واحد سيكون هناك اثنان ، وسيكون عنصر تسخين واحد ، كما كان ، في حالة واحدة. غالبًا ما تحتوي إصدارات الحمل على مستشعر حماية من الدخول ، لكنه يربط ويفصل مصدر الطاقة بنفس طريقة مستشعر الموضع.

يتكون أي سخان كهربائي حديث من
من قابس به كبل طاقة ، يتم توصيله ، من خلال ترموستات ومفتاح ، بعنصر التسخين المثبت في السكن - Teng. في كثير من الأحيان ، لا يحتوي عنصر التسخين على 2 ، ولكن 3 جهات اتصال للتوصيل. يتم توصيل سلك الطاقة الأول بأحدهما ، ومن الآخر من المقبس ، يتم توصيل سلكين آخرين من مفتاح ثنائي العصابات ، مما يسمح لك بتشغيل حلزوني واحد أو اثنين في وقت واحد - بكامل طاقته.

قد يكون هناك فتيل حراري في الدائرة
والذي يقوم تلقائيًا بإيقاف تشغيل الجهاز للحماية من الحرارة الزائدة. يمكن أيضًا تثبيت مستشعر الإمالة ، والذي يفتح الدائرة عندما يميل السخان فوق الزاوية المسموح بها. في نماذج الحمل الحراري باهظة الثمن ، يتم أيضًا تثبيت أجهزة استشعار أخرى. على سبيل المثال ، الحماية من دخول الأشياء داخل الجهاز.

في بعض الموديلات
قد يكون هناك فتيل للحماية من الأحمال الزائدة الحالية أو ماس كهربائى ، والذي يعمل في حالات الطوارئ.

جهاز TEN.

عنصر التسخين عبارة عن عنصر تسخين كهربائي مصنوع من أنبوب معدني رقيق الجدران (غلاف) ، والمواد المصنوعة من النحاس والنحاس والفولاذ المقاوم للصدأ والفولاذ الكربوني. يوجد داخل الأنبوب سلك حلزوني من سلك نيتشروم ذو مقاومة كهربائية عالية. يتم توصيل أطراف اللولب بأسلاك معدنية تربط السخان بجهد الإمداد.

يتم عزل اللولب عن جدران الأنبوب بواسطة حشو عازل كهربائي مضغوط ، والذي يعمل على إزالة الطاقة الحرارية من اللولب وتثبيتها بشكل آمن في وسط الأنبوب على طول الطول. أكسيد المغنيسيوم المنصهر ، اكسيد الالمونيوم أو رمل الكوارتز يستخدم كحشو. لحماية الحشو من اختراق الرطوبة من البيئة ، يتم غلق أطراف عنصر التسخين بورنيش مقاوم للحرارة والرطوبة.

يتم عزل أسلاك السخان عن جدران الأنبوب ويتم تثبيتها بشكل صارم بواسطة عوازل من السيراميك. يتم توصيل أسلاك الإمداد بالأطراف الملولبة للأطراف باستخدام الصواميل والغسالات.

يعمل عنصر التسخين على النحو التالي: عندما يمر تيار كهربائي عبر لولب ، فإنه يسخن ويسخن الحشو وجدران الأنبوب ، والتي من خلالها تشع الحرارة في البيئة.

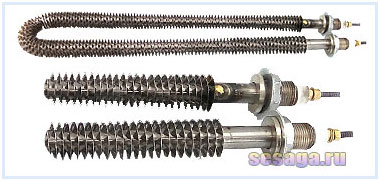

عند تسخين الوسائط الغازية ، يتم استخدامها لزيادة نقل الحرارة من عناصر التسخين. التضليعمصنوعة من مادة ذات توصيل حراري جيد. كقاعدة عامة ، يتم استخدام الزعانف لشريط فولاذي مموج ملفوف في لولب على الغلاف الخارجي لعنصر التسخين.

يساعد استخدام مثل هذا الحل البناء في تقليل الأبعاد الكلية والحمل الحالي للسخان.

أعطال وإصلاح سخان الزيت

إذا كان المدفأة تعمل بشكل صحيح أمس ، اليوم توقف عن التسخين
، فلا داعي للتوجه فورًا إلى ورشة العمل أو المتجر للحصول على جهاز تدفئة جديد.

العديد من الأعطال ممكنة تمامًا اصلحه بنفسك
امتلاك المهارات الأساسية في إصلاح الأجهزة الكهربائية.

قد يكون استثناء سخان معيب
، غالبًا ما يتم لفه بإحكام في غلاف السخان. من الممكن إزالته تمامًا ، لكن لن يكون من الممكن إعادته إلى مكانه. حتى إذا كان السخان مزودًا بعنصر تسخين قابل للإزالة ، فسيكون من الصعب تحقيق إحكام الجهاز عند استبداله.

عادةً ما تظهر الأعطال التي تحدث عند تعطل السخان في أماكن يسهل الوصول إليها. المكان الأكثر ضعفا
الجهاز عبارة عن سلك ، لذا يجب التحقق من سلامته أولاً. إذا كان تصميم القابس يسمح بفكه ، فأنت بحاجة إلى التحقق من نقاط توصيل نوى السلك بدبابيس القابس.

عندما يكون القابس في حالة جيدة
يجب أن تكون الخطوة التالية هي التحقق من حالة السلك نفسه ، بالإضافة إلى مكان توصيله بمصدر طاقة السخان. للقيام بذلك ، تتم إزالة الغطاء الزخرفي للوحة الجهاز ويقوم المختبر بفحص إمكانية خدمة السلك. في حالة تلفه ، يتم استبدال الكابل بآخر جديد.

إذا الكابل على ما يرام
، ثم قد يكون الخطأ مخفيًا في حالة جهات اتصال مصدر الطاقة. يمكن تفحيم الملامسات وتفكيكها.

في هذه الحالة ، يتم تنظيف جهات الاتصال من السخام. ورق زجاج
، ويتم تشديد جهات الاتصال المفكوكة برفق.

يوجد منظم الحرارة في نفس المكان. إذا كان اللون الداكن مرئيًا على جهات الاتصال الخاصة به ، فيجب أيضًا تنظيفه. قد يكون منظم الحرارة معيبًا. لوحات ثنائية المعدن
. إذا تم الكشف عن تلفها ، يتم تفكيك منظم الحرارة بعناية ، ويتم استبدال الألواح بألواح جديدة.

إذا تم تصنيف مبرد الزيت توفير الطاقة
، ثم يوجد في تصميمه منظم حرارة يضمن تشغيل الجهاز وإيقاف تشغيله عند المعلمات المحددة.

مع الحرارة الزائدة
السخان ، أو درجة حرارة منخفضة ، فإنه يحتاج أيضًا إلى الفحص. في حالة اكتشاف عطل ، يتم استبدال هذا الجزء بثرموستات جديد بمعلمات مماثلة.

إذا كانت هناك مروحة في تصميم سخان الزيت ، فهي كذلك بحاجة للتأكد
. في هذه الحالة ، لا يتم فحص جهات اتصال الجهاز فحسب ، بل يتم أيضًا فحص سلامة لف محركه. قد تحتاج إلى استبدالها.

بعد الانتهاء من الفحوصات المذكورة أعلاه وإزالة الأعطال الملحوظة ، يتم تجميع السخان ثم توصيله بالشبكة. إذا كان جهاز التدفئة لا يزال لا يعمل
، سوف تحتاج إلى استشارة أخصائي.

على الأرجح
أنه سيوصي بشراء سخان جديد. قد تكون بعض أنواع الإصلاحات باهظة الثمن بحيث يسهل الذهاب إلى المتجر.

ستجد الجهاز والدائرة الكهربائية لمبرد الزيت في الفيديو:

تعليمات افعلها بنفسك لإصلاح (استبدال عنصر التسخين) سخان زيت في الفيديو:

كسر سخان الزيت القديم الجيد. ماذا أفعل؟ يقترح المنطق: "خذها لإصلاحها" ، والبراعة: "انظر إلى الإنترنت وافعلها بنفسك!".

حسنًا ، صحيح! إصلاح سخانات الزيت ليس بالأمر السهل ، لكنه قد يتطلب القليل من الصيانة فقط. لذلك ، دون التحقق ، لا تتسرع في التخلص من الجهاز وشراء جهاز جديد!

لتحديد ما تم كسره وإصلاحه بشكل صحيح ، يجب أن تفهم أولاً كيفية عمل السخان. يتكون تصميمه من:

1. حالات - أكورديون مع زيت تقني بالداخل. بالإضافة إلى ذلك ، عليك أن تعرف أن معظم الأجهزة بها بعض الهواء.
2. في الجزء السفلي من الجهاز ، يوجد عنصر تسخين مدمج على الجانب ، مما يؤدي إلى تسخين الزيت. غالبًا ما يتكون من حلزوني. يعد ذلك ضروريًا لتسهيل ضبط قوة الجهاز.
3. بجانب وحدة الامن و التحكم. في الجزء العلوي من التتابع الحراري ، لا تلمس الجسم.
4. وفتيل (يقوم بإيقاف تشغيل الجهاز في حالة حدوث أعطال ، على سبيل المثال ، عند تسرب الزيت).يمكن أن تكون الصمامات من نوع الأسلاك التي يمكن التخلص منها ويمكن إعادة استخدامها (ثنائية المعدن).
5. هناك نوعان من مفاتيح الإضاءة. ثلاثة أسلاك مناسبة لكل منها: المرحلة ، صفر من عنصر التسخين والأرض.

مخطط الأسلاك للسخانات مشابه لمخطط الأسلاك للأجهزة الأخرى: المكاوي ، الغلايات ، إلخ.

يعلم الجميع أن المرآب يحتاج إلى تدفئة. يفضل البعض تسخين الغاز كخيار أرخص. نظرة عامة على النماذج الصناعية واحتياطات السلامة أثناء التشغيل.

قد لا تعرف كل شيء عن سخانات الأشعة تحت الحمراء حتى الآن. اقرأ عن مخاطر سخان الأشعة تحت الحمراء.

يعتمد المناخ في المنزل على الحساب الصحيح لبطاريات التدفئة. هنا سوف تتعلم كيفية حساب عدد المشعات بشكل صحيح حسب المساحة وحجم الغرفة.

إنشاء نموذج أولي مستقبلي ومراحل العمل

سخان "حرارة جيدة" كنموذج أولي لدينا

يعتمد جهاز السخان محلي الصنع على مبدأ تشغيل سخانات Good Heat.

اكتسبوا شعبية بسبب التسخين السريع للغرف الصغيرة. على الرغم من أن تكلفة الكهرباء صغيرة ، إلا أن الحرارة في الغرفة موزعة بالتساوي.

تصميم هذه السخانات بسيط وآمن من الناحية العملية. الحقيقة هي أن عنصر التسخين الرئيسي محاط بمادة تستبعد احتمال نشوب حريق. بالإضافة إلى ذلك ، فإن ضغط الجهاز سيسمح له بشغل مساحة صغيرة في المرآب.

من خلال توصيل جهاز توقيت بمثل هذا السخان محلي الصنع ، يمكنك ضبط طريقة تشغيله. بالنسبة لموسم الشتاء ، يكفي ضبط الوضع "ساعة التشغيل ، اثنان - الإغلاق".

في غضون ساعة واحدة ، سيعمل المدفأة على تدفئة المرآب تمامًا لإجراء إصلاح هادئ للسيارة خلال الساعتين التاليتين دون أن يعمل. بالنسبة للأوقات الأكثر دفئًا في السنة ، يمكن تغيير إعدادات المؤقت.

اختيار حلزوني

تأتي الأجهزة داخل الرحم الخاصة بأمراض النساء في ماركات مختلفة ، محلية وأجنبية. بالإضافة إلى ذلك ، يمكن أن تتراوح تكلفتها من 250 روبل إلى عدة آلاف. هناك العديد من العوامل التي تؤثر على هذا.

يحظى حلزون Juno Bio بشعبية كبيرة بين النساء الروسيات. يجتذب ، أولاً وقبل كل شيء ، تكلفة منخفضة. ومع ذلك ، فإن الكفاءة المنخفضة لهذا اللولب تنطوي على مخاطر عالية للحمل. لقد أثبت جهاز Mirena داخل الرحم نفسه جيدًا ، لكنه واحد من أغلى الأجهزة في سلسلته. في الوقت نفسه ، يعتبر استخدام جهاز داخل الرحم أرخص أنواع وسائل منع الحمل وأكثرها تكلفة.

هذا هو دوامة هرمونية. يعد مصنعوها بأن اللولب Mirena أقل عرضة للتحول في الرحم أو السقوط. أي أن هذا يؤدي إلى بداية الحمل ، لذلك ينصح المرضى بالتحقق بانتظام من وجود موانع الحمل داخل الرحم في المكان المناسب.

الجهد القياسي في مصدر الطاقة المنزلي U = 220V. تكون القوة الحالية محدودة بواسطة الصمامات الموجودة في اللوحة الكهربائية وعادة ما تكون مساوية لـ I \ u003d 16A.

• جداول الكميات الفيزيائية ، I.K. كيكوين ، 1976

• صيغة طول حلزوني

مكواة اللحام الكهربائية هي أداة يدوية مصممة لربط الأجزاء معًا باستخدام جنود طريين ، عن طريق تسخين اللحام إلى حالة سائلة وملء الفجوة بين الأجزاء الملحومة به.

تتوفر مكاوي اللحام الكهربائية لجهد التيار الكهربائي 12 و 24 و 36 و 42 و 220 فولت ، وهناك أسباب لذلك. الشيء الرئيسي هو سلامة الإنسان ، والثاني هو الجهد الكهربائي في مكان عمل اللحام. في الإنتاج ، حيث يتم تأريض جميع المعدات وتكون هناك رطوبة عالية ، يُسمح باستخدام مكاوي لحام بجهد لا يزيد عن 36 فولت ، بينما يجب تأريض جسم مكواة اللحام. تحتوي الشبكة الموجودة على متن الدراجة النارية على جهد تيار مستمر يبلغ 6 فولت ، وسيارة ركاب - 12 فولت ، وشاحنة - 24 فولتًا ، وفي مجال الطيران ، يتم استخدام شبكة بتردد 400 هرتز وبجهد 27 فولت.هناك أيضًا قيود على التصميم ، على سبيل المثال ، من الصعب صنع مكواة لحام بقوة 12 وات لجهد إمداد 220 فولت ، حيث يجب أن يتم لف اللولب من سلك رفيع جدًا وبالتالي سيتم جرح العديد من الطبقات ، اللحام سيصبح الحديد كبيرًا وغير مناسب للعمل الصغير. نظرًا لأن لف مكواة اللحام يتم جرحها من سلك نيتشروم ، فيمكن تشغيلها بالجهد المتناوب والثابت. الشيء الرئيسي هو أن جهد الإمداد يتطابق مع الجهد الذي تم تصميم مكواة اللحام من أجله.

مكاوي اللحام الكهربائية هي 12 ، 20 ، 40 ، 60 ، 100 واط وأكثر. وهذا ليس عرضيًا أيضًا. لكي ينتشر اللحام جيدًا فوق أسطح الأجزاء الملحومة أثناء اللحام ، يجب تسخينها إلى درجة حرارة أعلى قليلاً من نقطة انصهار اللحام. عند ملامسة الجزء ، تنتقل الحرارة من الطرف إلى الجزء وتنخفض درجة حرارة الطرف. إذا كان قطر طرف مكواة اللحام غير كافٍ أو كانت قوة عنصر التسخين منخفضة ، فعند إطلاق الحرارة ، لن يتمكن الطرف من التسخين إلى درجة الحرارة المحددة ، وسيكون من المستحيل اللحام. في أحسن الأحوال ، تحصل على لحام فضفاض وغير قوي. يمكن لمكواة اللحام الأكثر قوة لحام الأجزاء الصغيرة ، ولكن هناك مشكلة في عدم إمكانية الوصول إلى نقطة اللحام. كيف ، على سبيل المثال ، لحام دائرة كهربائية دقيقة بخطى ساق 1.25 مم في لوحة دوائر مطبوعة برأس حديد لحام 5 مم؟ صحيح ، هناك مخرج ، يتم لف عدة لفات من الأسلاك النحاسية بقطر 1 مم على مثل هذه اللدغة وملحومة بنهاية هذا السلك. لكن ضخامة مكواة اللحام تجعل المهمة شبه مستحيلة. هناك قيد آخر. مع الطاقة العالية ، ستقوم مكواة اللحام بتسخين العنصر بسرعة ، ولا تسمح العديد من مكونات الراديو بالتسخين فوق 70 درجة مئوية ، وبالتالي ، فإن الوقت المسموح به للحام لا يزيد عن 3 ثوانٍ. هذه هي الثنائيات والترانزستورات والدوائر الدقيقة.

عملية صنع السخان خطوة بخطوة

الألياف الزجاجية كأساس لربط خيط نيتشروم

لصنع سخان مرآب محلي الصنع ، ستحتاج إلى ورقة من المنسوجات يصل سمكها إلى 1.5 سم.

سيكون بمثابة قاعدة لملف تسخين السلك. مقسم إلى قسمين ، الألياف الزجاجية لن تحمي فقط من الأسلاك الساخنة ، ولكن أيضًا تسخن الغرفة الباردة بسرعة.

يتم تسخين سطح الصفيحة النسيجية بالكامل. ومع ذلك ، فإن قطعة من مادة 0.5 × 0.5 متر على كل جانب من المدفأة كافية لتسخين المرآب.

لا يجب أن يكون السخان مربعًا ، أي شكل من أشكال المستطيل سيفي بالغرض.

من المهم هنا أن تكون أجزاء النسيج هي نفسها ، وأن قاعدة ربط اللولب تغلقها بإحكام.

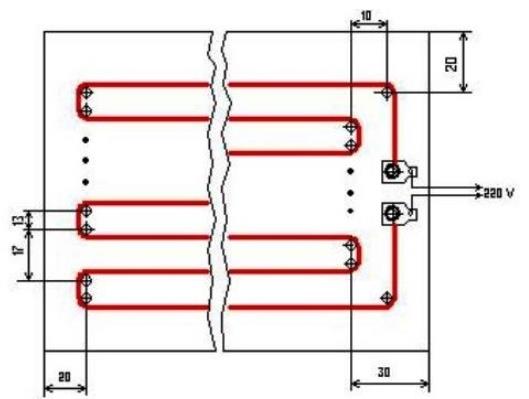

رسم تخطيطي لسخان المرآب

1. تتم معالجة صفائح القماش الموجودة داخل المدفأة المستقبلية بورق الصنفرة.
2. بعد ذلك ، يتم تطبيق العلامات على القاعدة. يتم ترك حقل 2 سم من الحواف العلوية والسفلية ، ويتبقى مسافة بادئة 3 سم من الحواف الجانبية.
3. بعد تحديد حدود موضع السلك ، من الضروري حساب عدد إضافاته بطول 24 مترًا. طول خطوة اللف يساوي ارتفاع الإطار المحدد على أساس المدفأة (لا تنسَ أن الهوامش العلوية والسفلية لم تؤخذ في الاعتبار).
4. بعد حساب عدد طيات السلك ، تحتاج إلى ملاحظة المسافة بين المنعطفات. بالنسبة لمعلمات السخان لدينا ، فهي 8-13 مم. وفقًا للحسابات ، يتم حفر ثقوب صغيرة على طول حافة الإطار المحدد ، حيث يتم إدخال العلامات - أعواد الثقاب أو المسواك.
5. بعد ذلك ، يتم حفر فتحتين أخريين لإخراج سلك التوصيل بمصدر الطاقة.
6. يتم وضع السلك في "ثعبان" دون شد. تساعد المطابقات في تكوين عنصر التسخين هنا. بعد وضع خمس إلى سبع لفات من "الثعبان" ، من الضروري إصلاحها بشرائط ورقية. ورق بسماكة 1 سم بمساعدة غراء مترابط يصلح الفتيل.
7. يتم لصق حواف "الثعبان" أيضًا بعد إزالة أعواد الثقاب بشرائط من الورق.
8. يتم إدخال المسامير المعدنية في الفتحات المحفورة لسلك الشبكة ، حيث يتم لف نهاية السلك "ثعبان".
9. غسالة متصلة بالمسمار الموجود على السطح الخارجي للسخان. هناك حاجة لإصلاح الاتصال الموصل كهربائيًا بشكل آمن.

يمكن أيضًا توصيل سلك الطاقة داخل السخان ، وليس بعيدًا عن اللولب المتوهج. للقيام بذلك ، يتم لف الأطراف المجردة من السلك الكهربائي على المسامير من داخل جدار المدفأة.

فحص الأداء والاختبار والمظهر

من اللحظات الأخيرة في صناعة السخان هو فحص سلامته وأدائه. للقيام بذلك ، يتم توصيل السخان أولاً بمقياس الأومتر ، ثم بمصدر الطاقة الرئيسي.

لزيادة قوة الجهاز الكهربائي ، يتم تغطيته بطبقة من الغراء الايبوكسي من الداخل. مع أبعاد السخان لدينا (0.5 × 0.5 م) ، ستكون هناك حاجة إلى 150 جرام على الأقل من الايبوكسي. يتم تطبيق التركيبة على طول "ثعبان" السلك المتوهج.

البناء مغلق بورقة ثانية من القماش. من أجل "الاستيلاء" على الهيكل ، يتم وضع حمولة تزن حوالي 40 كجم.

بعد 24 ساعة يمكن استخدام سخان يدوي الصنع. السطح مزين بنوع من مواد التشطيب (على سبيل المثال ، فيلم فينيل أو مجرد قطعة قماش).

يمكن أيضًا تثبيت صفائح Textolite عن طريق تثبيت مثبتات إضافية للتثبيت على الحائط على السطح. بمجرد مغادرة المرآب ، لا تنس إيقاف تشغيل الأجهزة الكهربائية ، وخاصة الأجهزة المنزلية.

طريقة إنتاج السخان هذه بسيطة ومنخفضة التكلفة. بالإضافة إلى اكتساب المعرفة النظرية التي تتيح لك صنع سخان مرآب عالي الجودة في غضون يومين ، فإن عملية العمل والنتيجة ستجلب المتعة هنا.

في أي جزء من الغرفة من الأفضل تركيب سخان

كل هذا يتوقف على المساحة الخالية في الغرفة. بالطبع ، أفضل مكان للوحة السيراميك هو أبرد جدار يواجه الشارع. لماذا ا؟ نعم ، لأن السطح الخلفي للسخان يقوم أيضًا بتسخين الحائط ، وبالتالي إنشاء ما يسمى بـ "الستارة الحرارية". يمنع الجدار الساخن فقدان الحرارة من داخل الغرفة. تشمل الأمثلة مراكز التسوق أو محلات السوبر ماركت. هل لاحظت أكثر من مرة أنه في موسم البرد ، وأنت تدخل إلى الداخل ، وأنت محاط بالهواء الدافئ؟ هذه الستارة الحرارية.

لكن هذه هي الحالة المثالية أيضًا. في كثير من الأحيان ، يمكن ملء هذا الجدار بالأثاث ، لذلك لا تتردد في تثبيت المدفأة في أي مكان يمكن الوصول إليه ، ولكن لا تحجبه بالأثاث الكبير والأجهزة المنزلية. ضع المقبس بعيدًا عن متناول الأطفال.

أنواع

سخانات الفيلم من ثلاثة أنواع:

1. الأرض؛
2. حائط؛
3. السقف.

لذلك ، فهي ليست مناسبة كنوع رئيسي من تدفئة الأماكن ، ولكن كنوع إضافي ، يتم استخدامها في كل مكان.

سخانات الأشعة تحت الحمراء فيلم السقف أكثر كفاءة. يتم توجيه الأشعة تحت الحمراء إلى الأسفل وتسخن الأشياء ، والتي يتم من خلالها توزيع الحرارة بالتساوي في جميع أنحاء الغرفة. يمكن تركيبها على أي نوع من أغطية السقف تقريبًا ولا يسبب تركيبها أي إزعاج إضافي ، كما قد يبدو للوهلة الأولى. بالإضافة إلى ذلك ، فإن الميزة غير المشكوك فيها لمثل هذا السخان هي عدم وجود خطر التلف العرضي.

إذا كنت تتساءل عن كيفية اختيار سخان فيلم لمنزل صيفي ، فإن خيار السقف هو الأنسب لهذا الغرض.

1. أولاً ، يؤدي عدم وجود شقق من الأعلى إلى القضاء على احتمال حدوث فيضان وإتلاف هذه المعدات.
2. ثانياً ، لا تتطلب مساحة التدفئة الكبيرة استخدام أنظمة تدفئة إضافية.

يتم تركيب غطاء الأرضية تحت أي غطاء نهائي. الميزة الرئيسية هي عدم وجود تأثير على الأجهزة المنزلية. العيب هو عدم الرغبة في أن تكون تحت الأثاث الثقيل ، بسبب احتمالية التلف.

يتم تشغيله ولكن لا يسخن

العطل الشائع الثاني لسخان المروحة ينفجر ، لكنه لا يسخن الهواء.في هذه الحالة ، يكون سبب الخلل على الأرجح عنصر تسخين - عنصر تسخين حلزوني أو خزفي. كل شيء بسيط هنا - يمكنك التحقق من المقاومة في الدائرة باستخدام مقياس متعدد وإذا حدث كسر في مكان ما ، فأنت بحاجة إلى استبدال عنصر التسخين بآخر جديد. يحدث في بعض الأحيان أن المدفأة قد توقفت عن التسخين ، لأن. تلف أحد أقسام اللولب. في هذه الحالة ، يمكنك محاولة إصلاح سخان المروحة بيديك عن طريق توصيل دوامة نيتشروم.

كما أنها ليست حالة نادرة عندما يكون نفس المصهر هو سبب الانهيار. إذا كان سخان المروحة لا ينتج حرارة ، فتحقق من المصاهر باستخدام التقنية المذكورة أعلاه.

بالإضافة إلى ذلك ، غالبًا ما يفشل منظم الحرارة ثنائي المعدن (كما هو موضح في الصورة بسهم أحمر). للإصلاح ، تحتاج فقط إلى تنظيف جهات الاتصال الخاصة به بنفسك إلى لون معدني وتدفئة نفسك باستخدام مكواة لحام. يجب أن يتصرف منظم الحرارة على النحو التالي: عند تسخينه ، يجب أن تفتح جهات الاتصال الدائرة ، وعند التبريد ، أغلقها مرة أخرى. إذا لم يعمل الجهاز كما هو متوقع ، فحاول إغلاق وحدة التحكم في درجة الحرارة يدويًا وتوصيل السخان بالتيار الكهربائي. إذا كان يعمل ، يجب تسخين اللولب.
