1 ما هي وحدة قياس الطاقة الحرارية
الوحدة الحرارية - مجموعة من المعدات ، يتم توفير تركيب المشروع من أجل توفير المحاسبة الأساسية وتنظيم الطاقة ، وحجم المبرد ، فضلاً عن التسجيل والتحكم في معلماته.
وحدة قياس الطاقة الحرارية
وحدة قياس الطاقة الحرارية - وحدة تلقائية يتم تثبيتها على نظام خطوط الأنابيب لتوفير البيانات المحاسبية لمشروع التشغيل وتنظيم موارد التدفئة.
1.1 أين يتم تركيب وحدات التدفئة؟
يتم تركيب الوحدات الحرارية وصيانتها ، كقاعدة عامة ، في المباني السكنية النموذجية ، مع أنظمة التدفئة المشتركة.
في المقابل ، يتم تركيب وحدات قياس الطاقة الحرارية في مبنى سكني لأداء المهام التالية:
- التحقق من وتنظيم تشغيل المبرد والطاقة الحرارية ؛
- اختبار وتنظيم الأنظمة الهيدروليكية وأنظمة التدفئة ؛
- سجلات بيانات السوائل مثل درجة الحرارة والضغط والحجم.
- ناتج الحساب النقدي للمستهلك ومورد الطاقة الحرارية ، بعد التحقق من البيانات المستلمة.

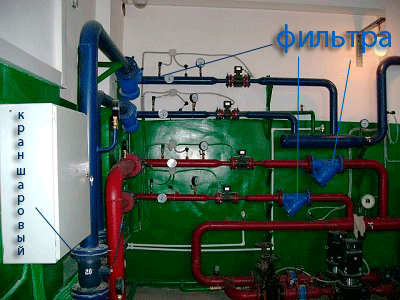

تركيب وحدات قياس الطاقة الحرارية
عند تنفيذ مشروع تركيب معدات التدفئة يجب أن يؤخذ في الاعتبار. أن استهلاك الموارد التي يتم توفيرها للتدفئة المركزية في مبنى سكني يؤدي إلى تكاليف مالية معينة للمستخدمين (في هذه الحالة ، سكان مبنى سكني).
سيكون المبنى السكني قادرًا على خفض التكاليف ، وكذلك الحفاظ على أداء الوحدة المبنية وفقًا للمخطط المصمم مسبقًا لفترة طويلة ، إذا تم توفير فحوصات مختصة لمعدات المحاسبة وصيانتها في الوقت المناسب ، بما في ذلك - جودة تركيب المعدات وخطوط الأنابيب.
أتمتة عملية تنظيم الإمداد الحراري لـ MKD
إن النظام الحالي لنقل وتوزيع الطاقة الحرارية بعيد كل البعد عن المثالية. يظهر النقص بشكل حاد بشكل خاص خلال غير موسمها. غالبًا ما يحدث ذلك - يكون الطقس دافئًا في الخارج باستمرار ، وتسخن البطاريات بعناد الغرف الدافئة بالفعل. هذا الوضع يرجع إلى حقيقة أن الحلقة الوحيدة في سلسلة المؤسسات والاتصالات و أجهزة تزويد المبرد
، التي لديها القدرة على التأثير على عملية الإمداد الحراري ، هي عبارة عن غلاية أو وحدة CHP. لكن حتى ليس لديهم إمكانية التنظيم المرن ، فليس لديهم آليات تسمح لهم بالاستجابة الفورية للتغيرات في الطقس.
يسمح القياس الفردي لإمدادات الحرارة للمستهلك بتنفيذها تنظيم كمية الطاقة الحرارية المستهلكة
. يمكن تحقيق ذلك من خلال ضبط درجة حرارة منخفضة في الغرف غير المستخدمة ، ورفعها حسب الحاجة.
يمكن تنظيم الإمداد الحراري عن طريق إغلاق الحنفيات الموجودة على المشعات. بالإضافة إلى ذلك ، يمكنك تكليف الأتمتة بعملية التنظيم. تقدم الصناعة الحديثة العديد من الأجهزة التي تسمح لك بالتحكم في درجة حرارة الغرفة. الأكثر شيوعًا هي منظمات الحرارة المبرد. هذه هي الأجهزة التي تتكون من رأس ثرموستاتي وصمام. يقيس المستشعر درجة حرارة الغرفة ويتحكم في الصمام. اعتمادًا على الإعدادات المسبقة ، يزيد الصمام أو يقلل من تدفق المبرد عن طريق ضبط مستوى التسخين.
بفضل إمكانية الضبط الدقيق ، يتيح لك هذا الجهاز ضبط المناخ المحلي داخل المبنى والحفاظ على جو مريح وتوفير الطاقة. هناك أنواع مختلفة من منظمات الحرارة المبرد. يسمح لك معظمهم بتعيين قيمة درجة الحرارة التي يريد صاحب الغرفة الحصول عليها.هناك نماذج أكثر تعقيدًا. يسمح لك بعضها بضبط درجة الحرارة لأوقات مختلفة من اليوم ، على سبيل المثال ، يمكنهم الحد من إمداد الحرارة أثناء النهار عندما لا يكون هناك أحد في الشقة ، وفي وقت متأخر من بعد الظهر ، قم بتدفئة الغرفة إلى مستوى مريح.
العزل المائي لممرات خطوط الأنابيب
العزل المائي لخط الأنابيب له خصائصه وصعوباته. عند القيام بهذا العمل ، من الضروري مراعاة ليس فقط ضغط الماء القوي من الخارج ، ولكن أيضًا ضغط استجابة السوائل الداخلية ، وكذلك اختلاف درجة الحرارة الثابتة. لن تتمكن المواد المانعة للتسرب العادية من تحمل مثل هذا الحمل الكبير لفترة طويلة. لذلك ، بالنسبة لمداخل وممرات ومداخل خط الأنابيب ، يتم استخدام مبدأ الختم الهيدروليكي المكون من ثلاثة مكونات.
يتكون هذا الختم الهيدروليكي من خلائط خرسانية غير متقلصة وتكوين بولي يوريثين. يعد استخدام مثل هذا التصميم فعالًا بشكل خاص في المباني حيث من المتوقع حدوث تجفيف كبير وحركة للهيكل. كمادة حشو بولي يوريثين تستخدم:
- Akvidur TS-B ،
- Akvidur ES ،
- أكفيدور TS-N.
خصائص العقدة وخصائص العمل
وفقًا للمخططات ، يمكن فهم أن المصعد في النظام ضروري لتبريد المبرد شديد الحرارة. في بعض التصميمات يوجد مصعد يمكنه أيضًا تسخين المياه. نظام التدفئة هذا مناسب بشكل خاص في المناطق الباردة. يبدأ المصعد في هذا النظام فقط عند خلط السائل المبرد بالماء الساخن القادم من أنبوب الإمداد.
مخطط. الرقم "1" يشير إلى خط الإمداد لشبكة التدفئة. 2 هو خط العودة للشبكة. تحت الرقم "3" يوجد المصعد ، 4 - منظم التدفق ، 5 - نظام التدفئة المحلي.
وفقًا لهذا المخطط ، يمكن فهم أن العقدة تزيد بشكل كبير من كفاءة نظام التدفئة بالكامل في المنزل. تعمل في نفس الوقت كمضخة دورانية وخلاط. بالنسبة للتكلفة ، فإن تكلفة العقدة رخيصة جدًا ، خاصة الخيار الذي يعمل بدون كهرباء.
لكن أي نظام له عيوبه ، ووحدة التجميع ليست استثناء:
- مطلوب حسابات منفصلة لكل عنصر من عناصر المصعد.
- يجب ألا تتجاوز قطرات الضغط 0.8-2 بار.
- عدم القدرة على التحكم في درجات الحرارة المرتفعة.
تكلفة اغلاق ممرات الاتصالات الهندسية
يتم تحديد تكلفة العزل المائي لممرات الاتصالات الهندسية وفترة العمل في كل حالة على حدة - فهي تعتمد على الحجم والتعقيد. سيسعد المتخصصون لدينا بالقدوم إلى موقعك في الوقت المناسب لتقييم الموقف. سيختارون الخيار الأمثل لإغلاق الفتحات التكنولوجية وتقديم المشورة بشأن مواد معينة للعزل المائي ، وإجراء تقدير. نحن دائما سعداء لمساعدتك!
يتم تنفيذ مرور الأنبوب عبر الأساس وفقًا لمعايير SNiP. تعتمد تقنية توصيل الأنظمة الهندسية للمنزل الريفي على نوع الأساس:
وفقًا لمتطلبات SNiP ، يتم عزل مدخل خط الأنابيب إلى المبنى: العزل المائي والعزل الحراري.
- بلاطة متجانسة - أولاً ، يتم تركيب خطين لإمداد المياه ، وخطي أنابيب للصرف الصحي (أحدهما يعمل ، والثاني احتياطي) ، ثم يتم تثبيت الأكمام مع الأنابيب الفرعية الخارجة منها في أماكن الناهضين ، ويتم صب الخرسانة المسلحة ؛
- - تشبه هذه التقنية التقنية السابقة ، حيث يتم تثبيت الأكمام فقط في الجدران الرأسية للقاعدة على عمق أقل من علامة التجميد ؛
- أساس الشريط الجاهز - تُترك فجوات تكنولوجية بين الكتل ، مغطاة بالطوب الأحمر ، حيث يتم دمج الأكمام / الأنابيب.
مخططات الوحدات الحرارية
إذا تحدثنا عن مخططات نقاط الحرارة ، فيجب ملاحظة أن الأنواع التالية هي الأكثر شيوعًا:

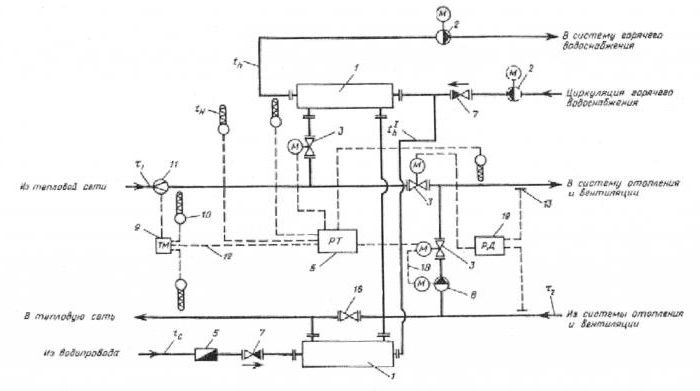

الوحدة الحرارية - مخطط به اتصال متوازي على مرحلة واحدة بالماء الساخن. هذا المخطط هو الأكثر شيوعًا وبساطة. في هذه الحالة ، يتم توصيل مصدر الماء الساخن بالتوازي مع نفس الشبكة مثل نظام التدفئة للمبنى.يتم توفير المبرد للسخان من الشبكة الخارجية ، ثم يتدفق السائل المبرد بترتيب عكسي مباشرة إلى خط أنابيب الحرارة. العيب الرئيسي لهذا النظام ، بالمقارنة مع الأنواع الأخرى ، هو الاستهلاك العالي لمياه الشبكة ، والتي تستخدم لتنظيم إمدادات المياه الساخنة.
مخطط نقطة حرارة مع توصيل متسلسل من مرحلتين بالماء الساخن. يمكن تقسيم هذا المخطط إلى مرحلتين. المرحلة الأولى مسؤولة عن خط أنابيب الإرجاع لنظام التدفئة ، والثانية - لخط أنابيب الإمداد. الميزة الرئيسية التي تتمتع بها الوحدات الحرارية المتصلة وفقًا لهذا المخطط هي عدم وجود مصدر خاص لمياه الشبكة ، مما يقلل بشكل كبير من استهلاكها. أما بالنسبة للعيوب ، فهذه هي الحاجة إلى تركيب نظام تحكم أوتوماتيكي لضبط وضبط توزيع الحرارة. يوصى باستخدام هذا الاتصال في حالة وجود نسبة من الحد الأقصى لاستهلاك الحرارة للتدفئة وإمداد الماء الساخن ، والتي تتراوح من 0.2 إلى 1.
الوحدة الحرارية - مخطط بوصلة مختلطة من مرحلتين لسخان الماء الساخن. هذا هو مخطط الاتصال الأكثر تنوعًا ومرونة في الإعدادات. يمكن استخدامه ليس فقط لرسم بياني لدرجة الحرارة العادية ، ولكن أيضًا لرسم بياني متزايد. السمة المميزة الرئيسية هي اللحظة التي يتم فيها توصيل المبادل الحراري بخط أنابيب الإمداد ليس بالتوازي ، ولكن بالتسلسل. يشبه المبدأ الإضافي للهيكل المخطط الثاني لنقطة الحرارة. تتطلب الوحدات الحرارية المتصلة وفقًا للمخطط الثالث استهلاكًا إضافيًا لمياه الشبكة لعنصر التسخين.
كيف يتم ترتيب الوحدة الحرارية
بشكل عام ، تم تصميم الجهاز الفني لكل نقطة حرارة بشكل منفصل ، اعتمادًا على المتطلبات المحددة للعميل. هناك العديد من المخططات الأساسية لتنفيذ نقاط الحرارة. دعونا ننظر إليهم بدورهم.
وحدة حرارية تعتمد على المصعد.
مخطط النقطة الحرارية على أساس وحدة المصعد هو أبسط وأرخص. عيبه الرئيسي هو عدم القدرة على تنظيم درجة حرارة المبرد في الأنابيب. وهذا يسبب إزعاجًا للمستخدم النهائي واستهلاكًا مفرطًا للطاقة الحرارية في حالة ذوبان الجليد خلال موسم التدفئة. دعونا نلقي نظرة على الشكل أدناه ونفهم كيف تعمل هذه الدائرة:
بالإضافة إلى ما هو مذكور أعلاه ، يمكن تضمين مخفض خفض الضغط في الوحدة الحرارية. يتم تثبيته عند التغذية أمام المصعد. المصعد هو الجزء الرئيسي من هذا المخطط ، حيث يتم خلط المبرد المبرد من "العودة" مع المبرد الساخن من "الإمداد". يعتمد مبدأ تشغيل المصعد على خلق فراغ عند مخرجه. نتيجة لهذا الخلخ ، يكون ضغط سائل التبريد في المصعد أقل من ضغط سائل التبريد في "العودة" ويحدث الخلط.
وحدة حرارية تعتمد على مبادل حراري.
تسمح لك نقطة الحرارة المتصلة من خلال مبادل حراري خاص بفصل المبرد الحراري عن المبرد الرئيسي للتدفئة من حامل الحرارة داخل المنزل. يسمح فصل الناقلات الحرارية بإعدادها بمساعدة المضافات الخاصة والترشيح. مع مثل هذا المخطط ، هناك الكثير من الفرص لتنظيم ضغط ودرجة حرارة سائل التبريد داخل المنزل. هذا يقلل من تكاليف التدفئة. من أجل الحصول على تمثيل مرئي لهذا التصميم ، انظر إلى الشكل أدناه.
يتم خلط المبرد في مثل هذه الأنظمة باستخدام الصمامات الحرارية. في أنظمة التسخين هذه ، من حيث المبدأ ، يمكن استخدام مشعات تسخين الألمنيوم ، لكنها ستستمر لفترة طويلة فقط إذا كانت جودة المبرد جيدة. إذا تجاوز الرقم الهيدروجيني لسائل التبريد الحدود المعتمدة من قبل الشركة المصنعة ، فيمكن تقليل عمر خدمة مشعات الألمنيوم بشكل كبير. لا يمكنك التحكم في جودة المبرد ، لذلك من الأفضل تشغيله بأمان وتركيب مشعات ثنائية المعدن أو من الحديد الزهر.
يمكن توصيل الماء الساخن المنزلي بهذه الطريقة عبر مبادل حراري. يقدم هذا نفس الفوائد من حيث درجة حرارة الماء الساخن والتحكم في الضغط. تجدر الإشارة إلى أن شركات الإدارة عديمة الضمير يمكن أن تخدع المستهلكين عن طريق خفض درجة حرارة الماء الساخن بمقدار درجتين. بالنسبة للمستهلك ، هذا غير ملحوظ تقريبًا ، ولكن على نطاق المنزل ، فإنه يتيح لك توفير عشرات الآلاف من الروبلات شهريًا.
التكليف من وحدة القياس. شبكات التدفئة المجاورة ، وصلات العبور
توريد الموارد للإسكان والخدمات المجتمعية> الإمداد الحراري> القياس التجاري للطاقة الحرارية. المرسوم 1034
قواعد المحاسبة التجارية للطاقة الحرارية ، ناقل الحرارة
تشغيل محطة القياس المركبة على المستهلك وعلى شبكات الحرارة المجاورة وعلى وصلات العبور
٦١ - ووحدة القياس المركبة ، التي خضعت لعملية تجريبية ، تخضع للتشغيل. يتم تنفيذ وحدة القياس المركبة على المستهلك من قبل لجنة تتكون من: أ) ممثل عن مؤسسة إمداد الحرارة ؛ ب) ممثل عن المستهلك ؛ ج) ممثل عن المنظمة التي قامت بالتركيب والتشغيل. من وحدة القياس قيد التشغيل 63. يتم إنشاء العمولة من قبل مالك وحدة القياس 64. لتشغيل محطة القياس ، يقدم مالك محطة القياس إلى اللجنة مشروع محطة القياس ، بالاتفاق مع منظمة الإمداد الحراري التي أصدرت المواصفات الفنية وشهادة محطة القياس أو مشروع جواز السفر ، والذي يتضمن : وأقطار خطوط الأنابيب ، وصمامات الإغلاق ، وأجهزة التحكم والقياس ، ومجمعات الطين ، والمصارف والقفزات بين خطوط الأنابيب ؛ ب) شهادات التحقق من الأدوات وأجهزة الاستشعار التي يجب التحقق منها بعلامات تحقق صالحة ؛ ج) تم إدخال قاعدة بيانات لمعلمات الضبط في وحدة القياس أو حاسبة الحرارة ؛ د) مخطط لأدوات ومعدات قياس الختم التي تشكل جزءًا من وحدة القياس ، باستثناء الإجراءات غير المصرح بها التي تنتهك موثوقية القياس التجاري للطاقة الحرارية ، المبرد ؛ هـ) بيانات كل ساعة (يوميًا) من التشغيل المستمر لوحدة القياس لمدة 3 أيام (للأشياء التي تحتوي على الماء الساخن - 7 أيام ي) 65. يتم تقديم المستندات الخاصة بتشغيل محطة القياس إلى مؤسسة الإمداد الحراري للنظر فيها قبل 10 أيام عمل على الأقل من اليوم المتوقع للتشغيل. عند قبول وحدة القياس للتشغيل ، تتحقق اللجنة من: أ) امتثال تركيب مكونات وحدة القياس مع وثائق المشروع والشروط الفنية وهذه القواعد ؛ ب) توافر جوازات السفر وشهادات التحقق من أدوات القياس والمصنع الأختام والعلامات التجارية ؛ ج) امتثال خصائص أدوات القياس للخصائص المحددة في بيانات جواز السفر لوحدة القياس ؛ د) الامتثال لنطاقات القياس للمعلمات المسموح بها في جدول درجة الحرارة والوضع الهيدروليكي لتشغيل الشبكات الحرارية مع 67- قيم المعلمات المحددة التي يحددها العقد وشروط التوصيل بنظام التدفئة. في حالة عدم وجود تعليقات على وحدة القياس ، توقع اللجنة إجراء تشغيل وحدة القياس المثبتة على المستهلك. يعمل إجراء تشغيل وحدة القياس كأساس لإجراء محاسبة تجارية للطاقة الحرارية ، وحامل الحرارة وفقًا لأجهزة القياس ، ومراقبة جودة الطاقة الحرارية وأنماط استهلاك الحرارة باستخدام معلومات القياس المستلمة من تاريخ توقيعها. عند التوقيع على قانون بدء تشغيل وحدة القياس ، يتم إغلاق وحدة القياس. يتم تنفيذ إحكام إغلاق وحدة القياس: أ) من قبل ممثل مؤسسة إمداد الحرارة إذا كانت وحدة القياس تخص المستهلك ؛ ب) من قبل ممثل المستهلك الذي تم تركيب وحدة القياس فيه. يتم إعداد الأماكن والأجهزة الخاصة بختم محطة القياس مسبقًا بواسطة منظمة التثبيت.تخضع أماكن توصيل المحولات الأولية وموصلات خطوط الاتصالات الكهربائية والأغطية الواقية لأجهزة ضبط وضبط الأجهزة وخزانات إمداد الطاقة للأجهزة وغيرها من المعدات ، والتي قد يؤدي التداخل في تشغيلها إلى تشويه نتائج القياس. 72. إذا كان لدى أعضاء اللجنة تعليقات على وحدة القياس وحددوا أوجه القصور التي تعيق الأداء الطبيعي لوحدة القياس ، فإن وحدة القياس هذه تعتبر غير مناسبة للقياس التجاري للطاقة الحرارية ، المبرد. وفي هذه الحالة ، تضع اللجنة قانونًا على أوجه القصور التي تم تحديدها ، والتي توفر قائمة كاملة بأوجه القصور التي تم تحديدها والمواعيد النهائية للقضاء عليها. يتم وضع القانون المحدد والتوقيع عليه من قبل جميع أعضاء اللجنة في غضون 3 أيام عمل. يتم إعادة قبول محطة القياس للتشغيل بعد القضاء التام على المخالفات التي تم تحديدها. قبل كل فترة تسخين وبعد التحقق أو الإصلاح التالي لأجهزة القياس ، يتم التحقق من جاهزية وحدة القياس للتشغيل ، والتي يتم حولها إجراء الفحص الدوري لوحدة القياس في الواجهة بين شبكات الحرارة المجاورة المنصوص عليها في الفقرات 62-72 من هذه القواعد.
_______________________________________
قسم محكم من التدفئة الرئيسية. ختم مدخلات الاتصالات الهندسية
يعد العزل المائي عالي الجودة بشكل غير كافٍ لنقاط دخول الاتصالات الهندسية المختلفة ، ولا سيما الأنابيب والكابلات ، أحد أكثر الأخطاء شيوعًا للبناة والمصممين. نظرًا لحقيقة أن ما يسمى بالفصل البارد يظل عند الوصلات "الخرسانية - المعدنية" أو "الخرسانة - البلاستيكية" ، فإن المياه تدخل من خلالها إلى غرف القبو المغمورة
هذا هو السبب في أنه من المهم للغاية إجراء إغلاق كامل لمداخل الأنابيب ، باستخدام تقنيات العزل المائي الحديثة.
تعتبر مداخل الأنابيب من أكثر الأماكن ضعفًا ، نظرًا لأنها على اتصال مباشر بمختلف هياكل المباني. في حالة حدوث تسرب ، يمكن أن يتضرر المبنى بأكمله بشكل كبير ، وسوف تتضرر الجدران والأسقف. بالإضافة إلى ذلك ، بسبب التسربات والورود والبقع ، تظهر الفطريات على السطح الرطب للجدران ، وتقشر الطلاءات النهائية ، وكل هذا يؤدي دائمًا إلى تكاليف إضافية للإصلاحات التجميلية. لمنع حدوث ذلك ، من الضروري إجراء إحكام إغلاق الأنابيب ومداخل الاتصالات بجودة عالية وفي الوقت المناسب.
يمكن إجراء إغلاق مداخل الأنابيب في مراحل مختلفة ، بما في ذلك:
- إغلاق مداخل الأنابيب في مرحلة البناء. لهذا الغرض ، يمكن استخدام حشيات هيدروليكية مختلفة ، وموقفات مائية ، وأسلاك هيدروليكية. يتم تنفيذ تقنية إغلاق مداخل الأنابيب بهذه الطريقة بالتسلسل التالي: قبل صب الخرسانة ، يتم تثبيت حلقة (أو حلقتين) من المطاط المحبة للماء على الأنبوب (بعقب ، بدون فواصل أو تداخل). تنجذب الحلقة إلى الأنبوب أو يتم لصقها باستخدام مادة مانعة للتسرب منتفخة.
- إغلاق مداخل الأنابيب في مرحلة التركيب والإصلاح. هناك عدة خيارات لمفاصل العزل المائي ، اعتمادًا على المادة التي بُني منها الجزء المدفون من المبنى. إذا كانت هذه كتل FBS ، فإن مداخل الأنابيب تكون محكمة الغلق بحيث تكون حلقة السلك الهيدروليكي في منتصف سماكة الجدار. إذا كانت أعمال البناء بالطوب ، فمن الممكن إغلاق مداخل الأنابيب عن طريق ملء الفتحة الموجودة في الجدار بمدافع الهاون الأسمنتية. بغض النظر عن تصميم الجدار ، من الممكن إجراء العزل المائي للمدخلات باستخدام طريقة الحقن.
في أي مرحلة من مراحل عملية البناء تقوم بإغلاق الاتصالات الهندسية (الأنابيب ، وما إلى ذلك) ، لا يمكنك الاستغناء عن استخدام مواد خاصة ، مثل الأختام الهيدروليكية ، والحبال المنتفخة ومانعات التسرب ، ومواد البولي يوريثين متعددة المكونات والأكريلات التي يمكن أن تتصلب بواسطة ملزمة للمياه فيزيائيا وكيميائيا ، وعدم تسرب المياه غير المقيدة.
عند إغلاق مداخل الأنابيب والاتصالات ، يجب أن نتذكر أن العمر التشغيلي لهياكل الجدران المعرضة للرطوبة ، بسبب تآكل المعدن والخرسانة ، وتدمير الطوب ، يتم تقليله بشكل كبير
لذلك ، من المهم جدًا تنفيذ أعمال العزل المائي في الوقت المناسب.

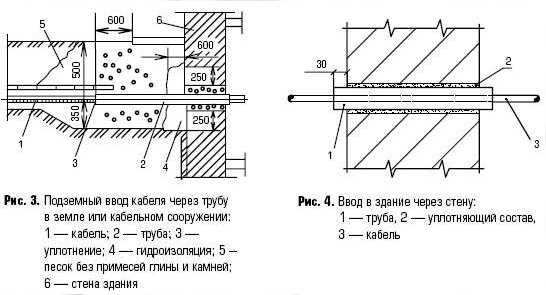

واحدة من أكثر النقاط ضعفًا في أي اتصالات هي المكان الذي يدخل فيه كابل أو سلك إلى جدار المبنى ، أو في مجموعة مفاتيح ، أو مشغل ، وما إلى ذلك. اليوم ، هناك العديد من الخيارات لحماية ممرات الكابلات من الرطوبة ، حاولنا جمعها أكثرها فعالية لموقع القراء في هذه المقالة. لذا ، دعنا نتعرف الآن على كيفية إغلاق مداخل الكابلات في مبنى ، أو خزانة ASU ، وما إلى ذلك.
ما هي القواعد والمتطلبات؟
تصف الوثائق التنظيمية PUE 2.1.58 و SNiP 3.05.06-85 متطلبات ممرات الكابلات:
وفقًا للمتطلبات المذكورة أعلاه ، اتضح أن غدة الكابلات في المبنى يجب أن تكون قادرة على الاحتفاظ بالمياه ، وليس دعم الاحتراق ومنع انتشار الحريق. مع كل هذا ، كن قادرًا على إعادة استبدال الكابل أو السلك ، إذا لزم الأمر.
طرق الختم
لإغلاق المدخلات في منزل خاص أو منزل ريفي ، غالبًا ما يتم استخدام رغوة البولي يوريثان المقاومة للحريق ، وتوزيعها بالتساوي في الأنبوب حول الكابل. بعد التصلب ، يتم قطع الرغوة المتصاعدة وصدمها جزئيًا ، والضغط في الأنبوب. يتم تلبيس التجاويف الناتجة بقذائف الهاون الأسمنتية. يظهر مثال على خيار الختم لخط الكابل في الصورة أدناه:
ضبط درجة الحرارة في مبنى سكني على الإرجاع والتوريد
تركيب منظم نظام التدفئة سيعتمد على الجهاز العام
. إذا تم تركيب أول أكسيد الكربون بشكل فردي لغرفة معينة ، فإن عملية التحسين تتم بسبب العوامل التالية:
- النظام يعمل من غلاية القوة الفردية
; - تعيين صمام ثلاثي خاص
; -
ضخ المبرد
يحدث بالقوة
.
بشكل عام ، بالنسبة لجميع COs ، ستتألف أعمال ضبط الطاقة من تركيب صمام خاص
للبطارية نفسها.
مع ذلك ، لا يمكنك فقط اضبط مستوى الحرارة
في الأماكن الصحيحة ، ولكن استبعاد عملية التسخين تمامًا في تلك المناطق ذات الاستخدام السيئ
أو لا يعمل.
هناك الفروق الدقيقة التالية في عملية ضبط مستوى الحرارة:
- يتم تركيب أنظمة التدفئة المركزية في مباني متعددة الطوابق
، غالبًا على أساس المبردات ، حيث العلف عمودي بشكل صارم من أعلى إلى أسفل.
في مثل هذه المنازل ، يكون الجو حارًا في الطوابق العليا وباردًا في الطوابق السفلية ، لذلك لن يكون من الممكن ضبط مستوى التدفئة وفقًا لذلك. - إذا استخدمت في المنازل شبكة الأنابيب المفردة
، ثم يتم توفير الحرارة من الناهض المركزي لكل بطارية وإعادتها مرة أخرى ، مما يضمن تسخينًا موحدًا في جميع طوابق المبنى. في مثل هذه الحالات يكون من الأسهل تركيب صمامات التحكم في الحرارة - يتم التثبيت على أنبوب الإمداد
وتستمر الحرارة في الانتشار بالتساوي. -
لنظام أنبوبين
يوجد بالفعل صاعدان مثبتان - يتم توفير الحرارة للرادياتير وفي الاتجاه المعاكس ، على التوالي ، يمكن أن يكون صمام الضبط تثبيت في مكانين - على كل من البطاريات.
أنواع الصمامات المنظمة للبطاريات
التقنيات الحديثة بعيدة كل البعد عن السكون وتسمح بتثبيت كل مشعاع للتدفئة جودة وموثوق صنبور
التي ستتحكم في مستوى الحرارة والحرارة. وهي متصلة بالبطارية بأنابيب خاصة لن تستغرق الكثير من الوقت.
حسب أنواع التعديل ، أميز نوعان من الصمامات
:
-
منظمات الحرارة التقليدية ذات التأثير المباشر.
يتم تثبيته بجانب الرادياتير ، وهو عبارة عن أسطوانة صغيرة يوجد بداخلها محكم الإغلاق سيفون على أساس سائل أو غاز
، والتي تستجيب بسرعة وكفاءة لأي تغيرات في درجات الحرارة. إذا ارتفعت درجة حرارة البطارية ، وتمدد السائل أو الغاز في هذا الصمام ، فسيكون هناك ضغط صمام الجذعية
منظم حرارة يتحرك ويغلق التدفق. وفقًا لذلك ، إذا انخفضت درجة الحرارة ، سيتم عكس العملية.
الصورة 1. مخطط الجهاز الداخلي للثرموستات للبطارية. يشار إلى الأجزاء الرئيسية للآلية.
-
أجهزة التحكم في درجة الحرارة على أساس أجهزة الاستشعار الإلكترونية.
يشبه مبدأ التشغيل المنظمين التقليديين ، تختلف الإعدادات فقط - يمكن عمل كل شيء ليس في الوضع اليدوي ، ولكن في الوضع الإلكتروني - لضبط الوظائف مسبقًا ، مع تأخير محتمل في التحكم في الوقت ودرجة الحرارة.
كيفية ضبط مشعات التدفئة
عملية قياسية للتحكم في درجة حرارة مشعات التدفئة يتكون من أربع مراحل
- نازف الهواء وضبط الضغط وفتح الصمامات وضخ المبرد.
-
نزيف الهواء
. يحتوي كل مبرد على صمام خاص ، من خلال فتحه يمكنك إطلاق الهواء الزائد والبخار ، مما يمنع البطارية من التسخين. في غضون نصف ساعة
بعد هذا الإجراء ، يجب الوصول إلى درجة حرارة التسخين المطلوبة. -
تنظيم الضغط
. من أجل توزيع الضغط في ثاني أكسيد الكربون بالتساوي ، يمكنك تشغيل صمامات الإغلاق الخاصة بالبطاريات المختلفة المتصلة بغلاية تسخين واحدة بعدد مختلف من الثورات. سيؤدي ضبط المشعات هذا إلى تسخين الغرفة في أسرع وقت ممكن. -
فتح الصمامات
. تركيب خاص صمامات ثلاثية
سيسمح لك جهاز التدفئة بإزالة الحرارة في الغرف غير المستخدمة أو الحد من التدفئة ، على سبيل المثال ، أثناء غيابك عن الشقة أثناء النهار. يكفي فقط إغلاق الصمام كليًا أو جزئيًا.
الصورة 2. صمام ثلاثي مع منظم حرارة يسمح لك بسهولة ضبط درجة حرارة المبرد.
-
ضخ المبرد.
إذا تم إجبار ثاني أكسيد الكربون ، يتم ضخ المبرد باستخدام صمامات التحكم ، والتي يتم من خلالها تصريف كمية معينة من الماء لإعطاء المبرد للتدفئة الفرصة للتسخين.
مخطط مستقل مع صمام ثلاثي ومضخات دوران
مخطط مستقل لتوصيل محطة تدفئة فرعية لنظام التدفئة بمصدر حرارة مع صمام ثلاثي الاتجاه لمنظم تدفق الحرارة ومضخات خلط الدورة الدموية في خط أنابيب الإمداد لنظام التدفئة.
يستخدم هذا المخطط في ITP في ظل الشروط التالية:
1 جدول درجة حرارة مصدر الحرارة (غرفة المرجل) أكبر من أو يساوي جدول درجة الحرارة لنظام التدفئة. يمكن أن تعمل نقطة الحرارة المتصلة وفقًا لهذا المفهوم مع خليط التدفق من خط أنابيب الإرجاع ، وبدون ذلك ، دع المبرد من خط أنابيب الإمداد لشبكة التدفئة مباشرة إلى نظام التدفئة.
على سبيل المثال ، منحنى درجة الحرارة المحسوب لنظام التدفئة 90/70 درجة مئوية يساوي منحنى درجة حرارة المصدر ، ولكن المصدر ، بغض النظر عن العوامل الخارجية ، يعمل دائمًا مع درجة حرارة مخرج 90 درجة مئوية ، وللتدفئة النظام ، من الضروري تزويد المبرد بدرجة حرارة 90 درجة مئوية فقط عند درجة حرارة الهواء الخارجي المحسوبة (لكييف -22 درجة مئوية). وبالتالي ، عند نقطة التسخين ، سيتم خلط المبرد المبرد من خط أنابيب الإرجاع مع الماء القادم من المصدر حتى تنخفض درجة حرارة الهواء الخارجي إلى القيمة المحسوبة.
2 محطة التسخين الفرعية متصلة بمجمع بدون ضغط ، أو سهم هيدروليكي أو مفتاح تسخين بفرق ضغط بين أنابيب الإمداد والعودة لا يزيد عن 3 أمتار من الماء.
3 يتجاوز الضغط في خط أنابيب العودة لمصدر الحرارة في أوضاع ثابتة وديناميكية الارتفاع من نقطة اتصال نقطة الحرارة إلى أعلى نقطة في نظام التدفئة (استاتيكا البناء) بمقدار 5 أمتار على الأقل.
4 لا يتجاوز الضغط في أنابيب الإمداد والعودة لمصدر الحرارة ، وكذلك الضغط الساكن في شبكات التدفئة ، الحد الأقصى للضغط المسموح به لنظام التدفئة للمبنى المتصل بـ IHS.
5 يجب أن يوفر مخطط توصيل المحطة الحرارية الفرعية تحكمًا تلقائيًا عالي الجودة بواسطة نظام التسخين وفقًا لدرجة الحرارة أو الجدول الزمني.
وصف تشغيل دائرة ITP بصمام ثلاثي
يشبه مبدأ تشغيل هذا المخطط تشغيل المخطط الأول ، فيما عدا أن الصمام ثلاثي الاتجاهات يمكنه منع الاستخراج تمامًا من خط أنابيب الإرجاع ، حيث سيتم تزويد كل المبرد القادم من مصدر الحرارة بدون إضافة إلى نظام التدفئة.
في حالة الإغلاق الكامل لخط أنابيب الإمداد لمصدر الحرارة ، كما في المخطط الأول ، سيتم تزويد نظام التدفئة فقط بسائل التبريد الذي تركه وتم أخذه من الإرجاع.
دائرة مستقلة مع صمام ثلاثي ومضخات دوران ومنظم ضغط تفاضلي.
يتم استخدامه عندما يتجاوز انخفاض الضغط عند نقطة اتصال IHS بشبكة التسخين 3 أمتار من الماء ، ويتم اختيار منظم هبوط الضغط في هذه الحالة لخنق وتثبيت الضغط المتاح عند المدخل.
توريد وتنظيم الحرارة في مخطط ثنائي الأنابيب
هذا الخيار أكثر تعقيدًا ، لكنه يسمح لك بتوسيع قدرات الآليات بشكل كبير تنظيم إمداد الحرارة لكل مستهلك
. الفرق بين النظام هو أن المبرد الذي تخلى عن جزء من الطاقة لا يستمر في التحرك عبر نفس الأنبوب إلى المستهلك التالي ، بل يتدفق إلى الأنبوب الثاني ، "العائد". نتيجة لهذا ، فإن المبرد له نفس درجة الحرارة تقريبًا على طول الطريق ، في كل مشعاع.
هذا الحل يجعل من الممكن تنظيم الحرارة في مبنى سكني
باستخدام كل المبرد على حدة. يمكنك تنظيم درجة الحرارة يدويًا باستخدام صمام وتلقائيًا باستخدام أجهزة التحكم في درجة الحرارة.
بغض النظر عن كيفية تنفيذ الإمداد الحراري ، يجب أن يشتمل النظام على أجهزة للقياس التلقائي وتنظيم إمداد الحرارة في مبنى سكني. هذا لا يسمح فقط بتزويد السكن بالحرارة اللازمة للحياة ، ولكن أيضًا لتوفير موارد الطاقة بشكل كبير.
غالبًا ما يواجه السكان هذه الظاهرة في الشقق أو المنازل الخاصة التسخين غير المتكافئ للمشعات
تدفئة في أجزاء مختلفة من المنزل. هذه الحالات نموذجية في الحالات التي تكون فيها المباني متصلة بأنظمة التدفئة المستقلة.
كيف تحسين النظام
التدفئة (CO) ، والتوقف عن الدفع الزائد وكيف سيساعد تركيب منظم الحرارة للبطاريات - سننظر أكثر.
