تصنيع هيكل من النوع المسطح
في كوخ صيفي أو منطقة ضواحي لتلبية الاحتياجات المنزلية لعائلة مكونة من ثلاثة أفراد ، يكفي تركيب سخان مياه بمساحة 2 متر مربع لخزان سعة 200 لتر. لتجميع مجمّع شمسي بنفسك ، ستحتاج إلى:
- جسم ممتص مصنوع من الخشب الرقائقي والألواح الخشبية ؛
- ألواح الصلب والنحاس أو الألومنيوم لامتصاص الطاقة الشمسية ؛
- شبكة من الأنابيب غير الملحومة لسائل التبريد ؛
- مادة عازلة (صوف معدني ، Penofol ، رغوة بلاستيكية) ؛
- زجاج يزيد سمكه عن 5 مم ؛
- سعة 200 لتر ؛
- 6-7 م من الأنابيب النحاسية للمبادل الحراري ؛
- طلاء أسود مقاوم للحرارة
- أدوات للأعمال الخشبية والمعدنية وآلة اللحام ومواد التثبيت والسيليكون.
لتوفير المال ، يمكنك الاستغناء عن جهاز امتصاص معدني ، واستخدام الجدار الخلفي لعلبة خشبية ، والتي يجب أن تكون مطلية باللون الأسود ، كممتص للأشعة تحت الحمراء. يتم استبدال الأنابيب النحاسية بالبولي بروبلين. تكلفة المحملات لتوصيلها أقل بكثير من اللحام.
ستساعدك التعليمات خطوة بخطوة في صنع مجمّع شمسي بيديك:
- شبكة المبرد ملحومة من الأنابيب المعدنية.
- إذا كان هناك صفيحة معدنية للممتص ، يتم لحام شبكة من الأنابيب بها.
- وفقًا للرسومات ، يتم قطع الخشب الرقائقي وتركيب الجسم.
- في حالة استخدام الأنابيب البلاستيكية ، يتم تثبيتها بمشابك على القاعدة ومتصلة ببعضها البعض بالتركيبات.
- الجسم والشبكة مع امتصاص مطليان بطلاء أسود.
- تحت ممتص الألواح ، يتم وضع العزل أو عزل السخان من الخارج.
- لإصلاح الزجاج حول محيط الجسم ، يتكون الإطار من ألواح يتم فيها حفر فتحات مدخل ومخرج للأنابيب.
- الأجزاء الزجاجية للغطاء العلوي للمجمع متصلة بزوايا من الألومنيوم.
- ختم بالسيليكون.
تتمثل تقنية تصنيع المبادل الحراري في عزل خزان التخزين ، وتنظيم مدخل ومخرج الملف النحاسي ، والذي من خلاله سيدور المبرد. قم بتثبيت المجمع على دعامة من قضبان 50 × 50 مم ، مثبتة بزوايا معدنية ، لأن وزن الهيكل ، حتى بدون ماء ، مثير للإعجاب للغاية.
جامعي من مواد غير تقليدية
يعطي المخطط العام والدليل لتصنيع سخان المياه الشمسي الكلاسيكي مجالًا للنمذجة الذاتية للهيكل باستخدام الوسائل المرتجلة والبولي كربونات الخلوية والخرطوم البلاستيكي. يمكنك صنع مجمّع صغير بنفسك من دائرة الفريون للثلاجة القديمة. يتم تثبيت الملف في الإطار ، والجدار الخلفي معزول ومغطى بالزجاج من الأعلى.
يمكن صنع أبسط سخان للمسبح في كوخ صيفي باستخدام خرطوم الحديقة ، والذي يتم لفه بشكل حلزوني ووضعه على عازل رغوي. يخلق الزجاج تأثير الاحتباس الحراري وتسخن الأنابيب البلاستيكية بسرعة. لزيادة أداء النظام ، يتم توصيل العديد من الحلزونات في سلسلة مع بعضها البعض.
لن يكون من الصعب تجميع أخف وزنا وأقوى مجمعات الطاقة الشمسية المصنوعة من البولي كربونات إذا اشتريت:
- صفائح قرص العسل من البولي كربونات بسماكة 1000 × 2000 مم 4 مم - قطعتان (للحامل الحراري والطلاء الواقي) ؛
- رغوة لعزل الجدار الخلفي.
- 2 م أنابيب PVC بقطر 32 مم - 2 قطعة ؛
- سدادات وزوايا ملولبة للأنابيب - 2 قطعة.
ستساعد التعليمات في صنع سخان مياه من البولي كربونات:
1. قم بعمل رسومات وقم بتجميع الإطار الأساسي باتباع دليل النجارة.
2. باستخدام مثقاب بفوهة قرصية في الأنابيب ، من الضروري عمل قطع طولية على طول عرض لوح البولي كربونات.
3. تتم معالجة حواف البولي كربونات بورق الصنفرة وإزالة الشحوم منها.
4. يتم إدخال اللوحات في القطع بحيث لا تسد التجويف في الأنبوب.
5.المفاصل مختومة بالغراء الساخن للبلاستيك.
6. طلاء باللون الأسود.
7. ربط التجهيزات والاختبار.
عملية تجميع مجمعات الطاقة الشمسية محلية الصنع
تبدأ بداية تجميع منتج الطاقة الشمسية هذا مع تصنيع الملف. إذا تمكنت من التقاط ملف جاهز ، فسيستغرق التجميع النهائي وقتًا أقل بكثير. يجب غسل الملف المختار جيدًا تحت الماء الجاري (ويفضل أن يكون ساخنًا) لغسل جميع الانسدادات من الداخل والتخلص من بقايا الفريون. إذا لم تجد الأنابيب المناسبة ، يمكنك شراء الكمية المناسبة من المتجر. لكن في هذه الحالة ، سيتعين عليك عمل الملف نفسه. لعمل ذلك ، قم بقطع الأنابيب إلى الطول المطلوب. بعد ذلك ، باستخدام انتقالات الزاوية ، قم بلحامها في شكل هيكل ملف. علاوة على ذلك ، حتى يمكن توصيل المجمع بنظام إمداد المياه ، انتقالات لحام سباكة على حواف الملف. هناك عدة خيارات لشكل الملف وتصميمه ، على سبيل المثال ، يمكنك لحام الأنابيب على شكل "سلم" (إذا كنت تنوي تنفيذ هذا الخيار ، فقم بشراء محولات غير ركنية ، فستحتاج إلى المحملات) .
تجميع مجمع الطاقة الشمسية
بعد ذلك ، على صفيحة معدنية مُعدة مسبقًا ، تقوم بتطبيق طلاء انتقائي بطلاء أسود غير لامع ، ويُنصح بالقيام بذلك في طبقتين على الأقل. انتظر حتى يجف تدفق الهواء للطلاء وابدأ في لحام الملف (الجانب غير المصبوغ). يجب أن يتم لحام هيكل الملف بالكامل بطول الأنابيب بالكامل ، ومن خلال القيام بذلك ، فإنك تضمن نقل الحرارة الأكثر كفاءة ، ونتيجة لذلك ، أقصى نقل للحرارة إلى نظام إمداد المياه. إذا فعلت كل شيء بشكل صحيح ، فسيعمل المجمع الشمسي الذي قمت بتجميعه كما هو مخطط له.
ما المواد التي ستحتاجها
لتجميع مجمّع الطاقة الشمسية الخاص بك ، يمكنك العثور على جميع الأدوات والمواد اللازمة في متجر عادي للأجهزة والسباكة.
لتصميم الجهاز ، ستحتاج إلى تخزين:
أنابيب نحاسية بحجم 18 مم (ستكون بمثابة مادة لإنشاء ملف) ؛
- السباكة وتحولات الزاوية بحجم 18 مم ؛
- صفائح معدنية (بسمك 0.8 مم تقريبًا) ؛
- العزل الحراري؛
- لحام حديد؛
- البولي الخلوي.
- الخشب الرقائقي مع قضبان خشبية أو صفائح وزوايا الألومنيوم ؛
- رذاذ الطلاء الأسود (يجب أن يكون مقاومًا للحرارة) ؛
- ماص وصوف معدني.
كيفية صنع طلاء انتقائي
المجمع ذو الكفاءة العالية لديه درجة عالية من امتصاص الطاقة الشمسية. تسقط الأشعة على سطح مظلم ، وبعد ذلك تقوم بتسخينه. كلما قل الإشعاع الذي يتم صده من ممتص المجمع الشمسي ، زادت الحرارة المتبقية في النظام الشمسي.
لضمان التخزين الكافي للحرارة ، يلزم طلاء انتقائي. هناك عدة خيارات للإنتاج:
- طلاء المجمع الانتقائي محلي الصنع - استخدم أي طلاء أسود يترك ، بعد التجفيف ، سطحًا غير لامع. توجد حلول عند استخدام قماش زيتي غامق معتم كممتص للمجمعات. يتم تطبيق المينا السوداء على أنابيب المبادل الحراري ، سطح العلب والزجاجات ، مع تأثير غير لامع.
- الطلاءات الماصة الخاصة - يمكنك الذهاب في الاتجاه الآخر عن طريق شراء طلاء انتقائي خاص للمجمع. تشتمل تركيبة الطلاءات الانتقائية على مواد ملدنة بوليمر وإضافات توفر التصاقًا جيدًا ومقاومة للحرارة ودرجة عالية من امتصاص أشعة الشمس.
قد تحصل أنظمة الطاقة الشمسية المستخدمة حصريًا لتسخين المياه في الصيف على طلاء المادة الماصة باللون الأسود بطلاء عادي. يجب أن تحتوي مجمعات الطاقة الشمسية محلية الصنع لتدفئة المنزل في فصل الشتاء على طلاء انتقائي عالي الجودة. لا يمكنك التبخير في الطلاء.
النظام الشمسي محلي الصنع أو المصنع - أيهما أفضل
من غير الواقعي صنع مجمّع شمسي في المنزل يمكن مقارنته بمنتجات المصنع من حيث الخصائص التقنية والأداء. من ناحية أخرى ، إذا كنت تحتاج فقط إلى توفير كمية كافية من الماء للاستحمام في الهواء الطلق ، فستكون الطاقة الشمسية كافية لتشغيل سخان مياه بسيط محلي الصنع.
بالنسبة لمجمعات السوائل التي تعمل في فصل الشتاء ، لا يمكن حتى لجميع أنظمة الطاقة الشمسية في المصنع العمل في درجات حرارة منخفضة. أنظمة في جميع الأحوال الجوية ، غالبًا ما تكون عبارة عن أجهزة بها أنابيب حرارية مفرغة ، ذات كفاءة متزايدة ، قادرة على العمل حتى درجة حرارة تصل إلى -50 درجة مئوية.
غالبًا ما تكون مجمعات الطاقة الشمسية في المصنع مجهزة بآلية دوارة تضبط تلقائيًا زاوية ميل واتجاه اللوحة إلى النقاط الأساسية ، اعتمادًا على موقع الشمس.
سخان المياه بالطاقة الشمسية الفعال هو الذي يتوافق تمامًا مع المهام الموكلة إليه. لتسخين المياه لـ 2-3 أشخاص في الصيف ، يمكنك الحصول على مجمّع شمسي عادي مصنوع بيديك من وسائل مرتجلة. للتدفئة في الشتاء ، على الرغم من التكاليف الأولية ، من الأفضل تركيب نظام الطاقة الشمسية في المصنع.
تحويل الطاقة الشمسية إلى كهرباء
تتطور الطاقة الشمسية في اتجاهين ، حيث تولد محولات أشباه الموصلات الكهرباء من ضوء النهار. يعمل النظام الشمسي بفضل الخلايا الضوئية التي تتكون من رقاقات سيليكون ذات موصلية مختلفة. في أحدهما هناك فائض من الجسيمات السالبة ، في الآخر - نقص. تحت تأثير الضوء بين الكاثود والأنود ، تبدأ حركة الإلكترونات وينشأ تيار. تسمح التكنولوجيا الحديثة بإنتاج رقائق السيليكون أحادية ومتعددة الكريستالات ، الأولى لها عمر خدمة أطول وكفاءة عالية ، والأخيرة لها تكلفة منخفضة.
إن أداء الخلية الكهروضوئية الواحدة قليل الأهمية ، لذلك يتم جمع الألواح الشمسية منها. أبسط مولد للطاقة الضوئية عبارة عن سلسلة من ألواح أشباه الموصلات بجهد إجمالي. تحتوي الخلايا الكهروضوئية الشائعة على معلمات 3.6 أمبير و 0.5 فولت. يمكن تجميع تصميم قياسي من 36 من هذه اللوحات ، والتي ستولد تيارًا قدره 18 فولت ، والذي يتوافق مع حوالي 60 واط. لزيادة القوة الحالية ، يتم توصيل العديد من الألواح الشمسية بالتوازي ، بينما تزداد قوة النظام ، ويظل الجهد دون تغيير.
تعمل الخلايا الضوئية كمولدات للطاقة خلال ساعات النهار ، عندما تكون مظلمة ، تتحول إلى مجمعات للتيار ، ويمكن أن ترتفع درجة حرارتها وتفشل. لحماية النظام الشمسي من الفقد أثناء النهار وتفريغ البطارية ليلاً ، يتم توصيل صمام ثنائي أشباه الموصلات في سلسلة بكل لوحة.
يقومون بتخزين الطاقة التي تنتجها الخلايا الكهروضوئية في بطاريات ذات جهد كهربائي منخفض. نظرًا لأن الألواح الشمسية تعمل بشكل متقطع أثناء التعتيم ، فهي متصلة بالخزان من خلال جهاز التحكم. يوفر حماية ضد الشحن الزائد للبطارية ويحول النظام إلى المقاوم. لاستخدام ضوء الشمس في شبكة كهربائية منزلية ، يتم تثبيت عاكس في الدائرة ، والذي يحول التيار المباشر إلى تيار متردد.
يمكنك تجميع الألواح الشمسية بيديك من خلايا ضوئية جاهزة وإطار محلي الصنع:
1. يتم تحديد قوة النظام من خلال الأحمال المتوقعة ، ثم يتم حساب العدد المطلوب من اللوحات والمساحة التي سيشغلونها.
2. الجزء السفلي من الجسم الضحل لوضع الخلايا الضوئية مصنوع من الخشب الرقائقي. في الجوانب ، من الضروري عمل ثقوب للتهوية ومعادلة الضغط الداخلي.
3. يتم استخدام الألواح الخشبية كركيزة للألواح ، ويتم استخدام زجاج شبكي للحماية من هطول الأمطار في الغلاف الجوي ، والتي ستتحمل آثار البَرَد.
4. يتم وضع الخلايا الضوئية ووجهها لأسفل على الركيزة بحيث يكون هناك فجوة 5 مم بينهما.
5. يتم وضع موصلات التوصيل للوحة واحدة فوق نقاط اللحام في الجزء الخلفي من اللوحة الأخرى.استخدم مكواة لحام منخفضة الطاقة ولحام وتدفق.
6. يتم ربط سلاسل الخلايا الضوئية في سلسلة باستخدام سلك نحاسي أو ناقل خاص.
7. يتم قلب الألواح وتركيبها مع الركيزة في العلبة. قم بتوصيل الثنائيات وتوجيه الأسلاك من خلال الفتحة الموجودة في الأسفل لتوصيل البطارية.
8. قم بتغطية الإطار بزجاج شبكي ، وختم المفاصل بالسيليكون. قم بإجراء اختبار البطارية.
| نوع النظام | الحجم ، مم | مادة امتصاص | السعر روبل | الصانع |
| مجمّع مسطّح لتسخين المياه الموسمي: | ||||
| تأثير الصقر- أ | 2000 × 1000 | الألومنيوم | 16800 | OJSC "VPK NPO Mashinostroeniya" |
| سوكول إفكت- إم | نحاس | 19400 | ||
| معيار الضوء الدافئ 2 | 1980x920 | 18680 | Exmork LLC | |
| ISolar | 2065 × 1100 | 19700 | OOO Novy Polyus | |
| مكنسة كهربائية في جميع الأحوال الجوية للمياه الساخنة والتدفئة: | ||||
| 30 أنبوب بهيكل | 2370 × 1430 | نحاس | 49900 | SGVA (الصين) |
| صن راين ES-R1 (30 قطعة) | 2420 × 2010 | 39800 | كورسا ذ | |
|
SCH-30 |
2400 × 1900 | 61700 | ANDI Grupp (الصين) | |
| بطارية لتوليد الطاقة: | ||||
| CHN150-36M عناصر 36 ، 150 واط ، 12 فولت | 1480 × 670 | بلورة سيليكون واحدة | 14780 |
شينالاند للطاقة الشمسية (الصين) |
| عناصر Exmork FSM-250M 72 ، 250 واط ، 24 فولت | 1640 × 920 | 17750 | Sunny Energy Science and Technology (الصين) | |
| عناصر Exmork FSM-300P 72 ، 300 واط ، 24 فولت | 1956-1992 | بولي كريستال السيليكون | 19260 |
التصنيف حسب معايير درجة الحرارة
هناك عدد كبير إلى حد ما من المعايير التي يتم من خلالها تصنيف تصميم أو آخر للأنظمة الشمسية. ومع ذلك ، بالنسبة للأجهزة التي يمكن تصنيعها يدويًا واستخدامها لتزويد الماء الساخن والتدفئة ، فإن الأكثر عقلانية هو التقسيم حسب نوع المبرد.
لذلك ، يمكن أن تكون الأنظمة سائلة وهوائية. النوع الأول هو الأكثر استخدامًا.
معرض الصور
صورة من
الخطوة 1: تجميع مشعب الأنبوب المموج
الخطوة 2: قم بطلاء التركيبات الشمسية باللون الأسود
الخطوة الثالثة: تركيب مداخل الهواء
الخطوة 4: صنع غطاء جهاز الطاقة الشمسية
بالإضافة إلى ذلك ، غالبًا ما يتم استخدام التصنيف وفقًا لدرجة الحرارة التي يمكن بها تسخين وحدات العمل في المجمع:
- درجة حرارة منخفضة. خيارات قادرة على تسخين المبرد حتى 50 درجة مئوية. يتم استخدامها لتسخين المياه في حاويات للري وفي الحمامات والاستحمام في الصيف ولزيادة الراحة في أمسيات الربيع والخريف الباردة.
- درجة حرارة متوسطة. توفير درجة حرارة الناقل الحراري في 80 درجة مئوية. يمكن استخدامها لتدفئة الفضاء. هذه الخيارات هي الأنسب لترتيب المنازل الخاصة.
- درجة حرارة عالية. يمكن أن تصل درجة حرارة المبرد في مثل هذه المنشآت إلى 200-300 درجة مئوية. تستخدم على نطاق صناعي ، مثبتة لتدفئة محطات الإنتاج والمباني التجارية ، إلخ.
في أنظمة الطاقة الشمسية عالية الحرارة ، يتم استخدام عملية معقدة نوعًا ما لنقل الطاقة الحرارية. بالإضافة إلى ذلك ، يشغلون مساحة رائعة لا يستطيع معظم عشاق الحياة الريفية تحملها.
تتطلب عملية التصنيع كثيفة العمالة وتنفيذ معدات متخصصة. يكاد يكون من المستحيل صنع مثل هذه النسخة من النظام الشمسي بشكل مستقل.
من الصعب جدًا صنع الألواح الشمسية ذات درجة الحرارة العالية على المحولات الكهروضوئية في المنزل.
مبدأ التشغيل

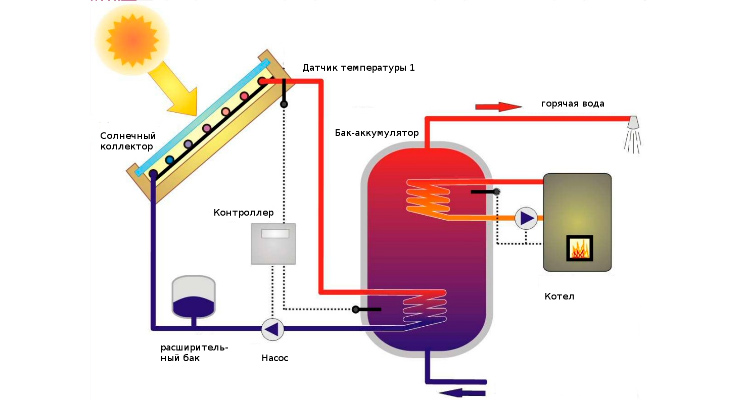

يستخدم المجمع لتسخين المياه باستخدام الطاقة الشمسية. يمكن تثبيت هذا الجهاز بالقرب من دش الصيف أو على سطح منزل خاص.
تتكون نماذج المصنع من لوح زجاجي خارجي ونظام أنابيب أسفله. خلف الأنابيب يوجد سخان. يساهم الزجاج في إحداث ظاهرة الاحتباس الحراري بالداخل.
تعتبر النماذج المصنوعة يدويًا من البولي كربونات أبسط - حيث يتم تسخين الماء الموجود فيها في خلايا الصفيحة نفسها. يدخل السائل الساخن إلى الخزان ، ويدخل السائل البارد مكانه تلقائيًا. في الطقس المشمس ، يسمح لك هذا المجمع بتسخين كمية كافية من الماء ليستحم بها العديد من الأشخاص.
يقوم المجمع الشمسي بتسخين الماء الداخل إليه من خلال أنابيب نحاسية بسبب الطاقة الشمسية.
إجراء
دعونا نلقي نظرة على كيفية صنع جامع بسيط بيديك.
تمرين
أولاً ، قم بإجراء القياسات وحدد المساحة التي يمكنك تخصيصها للجهاز. إذا كان السقف مصنوعًا من البولي كربونات أو الزجاج أو مواد مماثلة ضعيفة نسبيًا ، فلا ينبغي أن يكون المجمع كبيرًا جدًا.
يتكون التصميم المريح للغاية من لوحين يبلغ حجمهما حوالي 2.1x1 متر ، حيث تقوم إحدى اللوحين بتسخين السائل مباشرة ، بينما تلعب الثانية دور طبقة واقية. يجب أن يكون البولي كربونات خلويًا فقط ، ويفضل أن يكون أسودًا.
سمك الصاج الموصى به 4 مم. إجمالي مساحة المقطع العرضي للقنوات في هذه الحالة هي 35 سم² لكل متر طولي ، وهو ما يساوي تقريبًا المقطع العرضي لأنبوب قطره 6-7 سم. وبالتالي ، فإن 1 متر مربع من الصاج سوف يتسع لما يصل إلى 4 لترات من الماء. صفيحة بسماكة 10 مم تستوعب حتى 10 لترات لكل متر مربع.
قبل البدء في بناء مجمع الطاقة الشمسية ، يجب رسم مخطط تفصيلي للهيكل بأكمله.
بالإضافة إلى البولي كربونات ، سوف تحتاج إلى المواد التالية:
- اثنان من أنابيب الصرف الصحي PVC بطول 2 متر وقطر 32 مم ؛
- 2 سدادات للأنابيب.
- 2 خراطيم مرنة مع وصلة ملولبة ؛
- 2 تركيبات زاوية من مادة البولي بروبيلين مع خيط معدني ؛
- ورقة رغوة للعزل
- ملامح دريوال المجلفن والقضبان المتقاطعة للإطار ؛
- مانع تسرب السيليكون.
يجب أن تتناسب زوايا البولي بروبلين بإحكام مع الأنابيب ، لذلك من الأفضل شرائها معًا.
يتم تثبيت أنابيب البولي بروبلين في المجمع الشمسي بزوايا بولي بروبيلين
يجب أن يتوافق عرض الملامح مع السماكة الإجمالية لألواح البولي كربونات والرغوة.
ستحتاج أيضًا إلى جهاز لقطع الأنابيب - طاحونة أو مثقاب بفوهة المنشار.
إذا لم تتمكن من شراء صفائح سوداء ، فستحتاج إلى الطلاء المناسب. يمكن طلاء البولي كربونات بمينا نيترو أو دهانات أكريليك مائية أو بخاخات بلاستيكية.
تجميع الاطار
يتم تجميع المجمع على النحو التالي:
اربط الأنابيب بالمشابك وقم بعمل قطع عليها تتناسب مع طول المجمع المستقبلي. لا تلمس الحواف: يجب أن تظل بداية الأنبوب ونهايته سليمة للتوصيل بالنظام.
صنفرة أجزاء البولي كربونات التي ستتلامس مع الأنبوب بورق الصنفرة - يلتصق مانع التسرب بشكل أفضل بالسطح الخشن.
أدخل حواف الورقة في التخفيضات. يجب أن تكون الخلايا متعامدة مع الأنبوب حتى يدخلها الماء. إذا كان الخفض ضيقًا جدًا ، فقم بتوسيعه. يمكنك أيضًا استخدام سكين كتابي لإحضار القطع إلى حافة الأنبوب ، وبعد ذلك ، تتحرك من الجانب ، وتدفع الورقة تدريجياً.
انظر في الأنبوب. يجب ألا يتجاوز البولي كربونات الداخل أكثر من القطر ، وإلا فإنه سيؤثر على دوران الماء. اضبط موضع الورقة حسب الحاجة.
قم بتقليل المفصل وختمه. لمنع المجمع من التسرب ، قم بإجراء القطع 3-4 مرات: في المرة الأولى ، حاول دفع المادة المانعة للتسرب في المفصل ، ثم قم بتشكيل التماس الخارجي
إيلاء اهتمام خاص للنهايات. ضع طبقة جديدة من المادة المانعة للتسرب بعد جفاف الطبقة السابقة.
إذا قمت بقص الأنبوب إلى الحافة ، فتأكد من معالجة هذه المنطقة بعناية.
إذا اشتريت بولي كربونات شفاف ، قم بطلائه باللون الأسود واتركه حتى يجف.
أدخل الزوايا الملولبة في حواف الأنابيب وقم بإغلاق المفصل. إغلاق الحواف المعاكسة بأغطية.
استخدم الخراطيم والتركيبات لتوصيل المشعب بخزان ماء ممتلئ. تحقق من جميع اللحامات بعناية. ختم أي تسرب وجدت.
اصنع إطارًا بقضبان متقاطعة من الملامح. ضع الرغوة بالداخل وثبتها بمسامير. ضع جامعًا عليه. قطع ثقوب في ملف التعريف للخراطيم وتوصيلها بالزوايا. أغلق الهيكل بورقة واقية. يتم توصيله بالإطار بزوايا ومسامير.
قم بتوصيل المشعب بخزان تخزين الماء الساخن ومضخة الماء البارد.
على الرغم من أنه لا يمكن استخدام هذا المجمع إلا في الصيف ، إلا أنه سيظل يقلل بشكل كبير من تكلفة تسخين المياه.
