تأثير الصقر جامع الطاقة الشمسية

مجمعات الطاقة الشمسية Sokol الميزات التقنية والمزايا والعيوب

المجمع الشمسي (النظام الشمسي) هو جهاز مصمم لامتصاص الطاقة الشمسية التي تنتشر عن طريق الأشعة تحت الحمراء والطيف المرئي للأشعة ، والتي يتم تحويلها بعد ذلك إلى طاقة حرارية. جوهر العملية هو أن أشعة الشمس يتم امتصاصها بواسطة ملف تعريف خاص للمجمع وبسبب تسخينها ، يتم نقل الحرارة إلى حاملها ، وهو الماء أو سائل آخر. تسمح لك هذه المعدات بتحويل موارد الطاقة الطبيعية التي لا تنضب ، وبالتالي توسيع إمكانيات استخدام مصادر الحرارة البديلة. يؤدي الارتفاع التدريجي في تكلفة المواد القابلة للاحتراق مثل الغاز والنفط والفحم إلى تحسين أنظمة الطاقة الشمسية. ينتمي محول الأشعة الشمسية Sokol إلى معدات حديثة ومتسلسلة مصممة للاستخدامات الواسعة كمولد حراري.

خبرة في استخدام مجمعات الفراغ الشمسي من دول أخرى

Sub ** r، بيلاروسيا

من أكتوبر حتى العام الجديد ، لم يسخن الماء في المجمع أكثر من 16 درجة ، وتم تفجير المجمع بالثلج ، ويقولون إنه تم تثبيته بشكل غير صحيح. في 7 كانون الثاني (يناير) ، كانت درجة الحرارة في الخارج -32 ، لكن المستشعرات ووحدة التحكم أظهرت أنه بحلول الساعة 12 ظهرًا ، ارتفعت درجة حرارة الماء حتى +30. ربما لم يضع أنابيب كافية ، فمن الأفضل تركيب 30-40 على خزان سعة 200 لتر.

لقد جمعت كل شيء بنفسي ، ربما كانت هناك حسابات خاطئة ، لكنني أعتقد أن بائعي المعدات ماكرون بكفاءة. على الرغم من أن هذه تجربة بالنسبة لي ، إلا أن فترة السعر والسداد ليست مشجعة تمامًا.

أنا *** روبية

قررنا البدء في بيع مجمعات الطاقة الشمسية واختبار فراغ واحد. وضعوا زميلا في منزل خاص. اختر بناءً على الحاجة - للمياه الساخنة ، مع خزان منفصل ، يتم تركيبه داخل المنزل. خزان 135 لتر ، جامع واحد لـ 12 ماسورة بقطر 58 مم وطول 1800 مم.

"المالك" راضٍ ، حيث تم تسليم الخزان والمجمع ووحدة التحكم ووحدة التحكم مجانًا. باقي المواد الاستهلاكية التي اشتراها الموظف لنفسه.

من يوليو إلى منتصف أكتوبر ، قام المجمع بتسخين خزان واحد يوميًا حتى 50 درجة ، إذا كان الجو مشمسًا باستمرار - دبابتان. أي 135 و 270 لترًا على التوالي. في فصل الشتاء ، تكون التدفئة فعالة للغاية ، ونحكم على عدد عمليات الضخ من أجل الضخ. لقد أخطأنا في التثبيت - بطول كبير من الأنابيب (حوالي 30 مترًا) ، مما يعني خسائر كبيرة. نعم ، وتركيب المستشعر غير صحيح - لقد وضعوه في المشعب ، وليس في الخزان. بشكل عام ، من الناحية المثالية ، تحتاج إلى تعيين اثنين لربط البيانات من خلال وحدة التحكم.

منطقة التطبيق

يجد استخدام أنظمة الطاقة الشمسية نفسه في الاحتياجات المنزلية المختلفة. يستخدم مجمع الطاقة الشمسية للتدفئة كمصدر بديل أو مساعد للحرارة.

إن استخدام ألواح سوكول المسطحة له ما يبرره لإعداد الماء الساخن في الصيف ، خاصة في المناطق التي لا يوجد بها إمدادات غاز ومحطات كهربائية فرعية قوية. غالبًا ما تستخدم الألواح للتدفئة والحفاظ على درجة حرارة مريحة في حمامات السباحة الصيفية وفي المباني الخاصة.

يمكن استخدام تركيب مجمعات الألواح الشمسية في الفنادق والبيوت الصغيرة الواقعة في خطوط العرض الجنوبية. في الوقت نفسه ، من الممكن تحقيق توليد مثل هذه الطاقة ، والتي ستكون كافية لإمداد الماء الساخن والتدفئة خلال فترة التبريد. تم استخدام تصميمات مماثلة بنجاح في بلدان الجنوب لفترة طويلة.

يجب أن تنتج مجمعات الطاقة الشمسية للتدفئة المنزلية طاقة حرارية إجمالية كافية لتسخين منطقة معينة عند درجة حرارة خارجية مقبولة لتشغيل هذه الأنظمة.سيؤدي العدد غير الكافي من الألواح إلى نقص في الحرارة ، وانخفاض محتمل في درجة الحرارة أقل من نطاق تشغيل المجمعات ، فمن المستحسن تسوية تكامل الطريقة الشمسية لتوليد الحرارة في المبدأ الكلاسيكي. أي أن نظام التدفئة المزدوج للمنزل هو الأكثر تبريرًا ، حيث يتم تحديد مصدر توليد الطاقة الحرارية تلقائيًا ، اعتمادًا على عوامل درجة الحرارة الخارجية ، ليلاً ونهارًا. يمكن لمشاريع أنظمة التدفئة هذه أن تقلل بشكل كبير من تكاليف التدفئة.

ستساعدك مجمعات الطاقة الشمسية للتدفئة على تقليل تكاليف التدفئة بشكل كبير

مجمعات الطاقة الشمسية Sokol-Effect

المجمع الشمسي المسطح "Sokol-Effect" هو مبادل حراري خاص يحول طاقة الإشعاع الشمسي إلى طاقة حرارية وينقلها إلى الناقل الحراري - وهو سائل يتحرك داخل قنوات لوحة الامتصاص (الممتص) للمجمع. لوح الامتصاص لمجمع Sokol-Effect مصنوع من مقاطع الألمنيوم أو النحاس على شكل أنابيب ذات أضلاع مسطحة.

الغرض من المجمع الشمسي "Sokol-Effect" وتطبيقه

تقوم "سوكول إفكت" بتحويل الطاقة الصديقة للبيئة للإشعاع الشمسي إلى طاقة حرارية ، وتقوم بتسخين سائل التبريد المتحرك من خلاله (ماء ، سائل غير متجمد).

يتم إنتاج مجمع الطاقة الشمسية "Sokol-Effect" في شركة JSC "VPK" NPO Mashinostroeniya "- شركة الصواريخ والفضاء الرائدة في روسيا.

يتم استخدامه كمصدر رئيسي أو إضافي للطاقة الحرارية في أنظمة الإمداد الحراري الموسمية أو على مدار العام (تسخين المياه للأغراض المنزلية والحفاظ على التدفئة) مع الدوران الطبيعي أو القسري لسائل التبريد في المرافق السكنية والمنزلية والصناعية (IZHS ، الفنادق والمنتجعات الصحية ومخيمات عطلات الأطفال ومؤسسات تقديم الطعام والمزارع وما إلى ذلك).

مزايا المجمع الشمسي "Sokol-Effect"

• • طلاء ماص انتقائي للغاية ؛
  • بناء خفيف الوزن ودائم.
  • زجاج مقسى منقوش فائق الوضوح (94٪) مع طلاء مضاد للانعكاس ، والذي يتميز بخاصية التنظيف الذاتي ؛
  • تصميم عصري؛
  • سهولة وراحة التركيب.

مجمع الطاقة الشمسية "Sokol-Effect" يتوافق مع متطلبات GOST R 51595-2000 "مجمعات الطاقة الشمسية الروسية. الشروط الفنية العامة "والمتطلبات الرئيسية لمعايير معظم الدول الأجنبية. تم تأكيد الكفاءة العالية لمجمعات الطاقة الشمسية لـ JSC "VPK" NPO Mashinostroeniya "من خلال اختبارات المعهد الأوروبي الرائد لتكنولوجيا الطاقة الشمسية SPF Solartechnik (سويسرا) ، بالإضافة إلى دبلومات وميداليات أكبر المعارض الروسية والدولية.

موقع تركيب مجمع الطاقة الشمسية:

• سقف المنزل والمباني الأخرى (مسطحة / مائلة) ؛
• الشرفات ، الحواف المعمارية للمبنى ؛
• الأرض (منطقة مفتوحة للشمس).

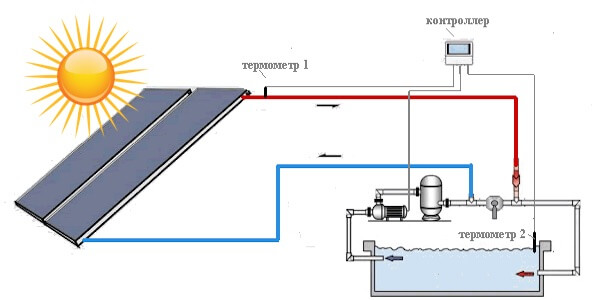

مخطط استخدام المجمع لتسخين المياه في حمام السباحة.

وهي تختلف عن بعضها البعض فقط في المادة التي صنع منها جهاز الامتصاص.

ممتص جامع الهليوم "سوكول أ" مصنوعة من الألمنيوم. هذا عبارة عن دزينة من أنابيب الألومنيوم ذات مقطع عرضي مستطيل ، مرتبة بشكل متوازٍ.

ممتص "سوكول إم" له نفس التصميم تمامًا ، ولكنه مصنوع من النحاس.

طلاء شفاف انتقائي متعدد الطبقات يقلل الفاقد الحراري ، مما يجعل من الممكن زيادة الأداء الحراري بنسبة 25٪. يتم تطبيق هذا الغطاء الزجاجي على ملف الألمنيوم باستخدام ختم على شكل حرف U مصنوع من EPDM المقاوم للعوامل الجوية. تُستخدم حصائر الصوف البازلت الصخري كعزل حراري منخفض. يبلغ سمك الحصائر 50 ملم ، ومن جانب الممتص يتم تغطيتها بورق الألمنيوم.

تم اختبار كلا الجامعين في سويسرا ، في معهد SPF Solartechnik وأظهروا الامتثال لمتطلبات معايير معظم الدول الأوروبية والأمريكية.تم تطوير طريقة رش المغنطرون من قبل المتخصصين في JSC VPK NPO Mashinostroenie. تم تقديم هذا التطور في العديد من المعارض الدولية.

مهتم بمنتج؟

لأي سؤال يتعلق بشراء وتشغيل هذا المنتج ، سوف تجيب عليك خدمة دعم العملاء:

8 (800) 200-44-80 مكالمة مجانية داخل روسيا

andi-group.ru

وصف قصير

يعتمد مبدأ تشغيل جميع الأنظمة الشمسية على نفس الآلية لتحويل ضوء الشمس إلى طاقة حرارية. تمتص ملامح المجمع ، وهي عبارة عن هيكل أنبوبي مطلي باللون الأسود ، (تمتص) الضوء المرئي والطيف الشمسي بالأشعة تحت الحمراء ، ونتيجة لذلك يتم تسخينها بشكل كبير. من المعروف أن اللون الأسود يتمتع بأعلى قدرة امتصاص لأشعة الضوء والتي تتحول إلى حرارة. تتم إزالة الحرارة من الملامح بمساعدة الماء أو السائل غير المتجمد المتداول فيها. يتم استخدام الحرارة الناتجة للغرض المقصود ، ويدخل الماء المبرد بالفعل إلى وحدة التجميع وتتكرر العملية باستمرار.

هناك نوعان رئيسيان من مجمعات الطاقة الشمسية:

المجمعات المسطحة

الأجهزة المسطحة عبارة عن مستطيل الشكل ، توجد مقاطع نحاسية أو من الألومنيوم (أنابيب) على السطح ، يتم من خلالها تدوير الماء. الجزء الخلفي والجوانب من اللوحة مغطاة بمواد عازلة للحرارة ، والجزء الأمامي من المشعب مغطى بالزجاج المقسّى. يقع المستوى في الزاوية المطلوبة لأشعة الشمس ، حيث يتم تحقيق أقصى امتصاص ممكن للأشعة. يتم تثبيت الألواح مع التركيز على أطول تعرض ممكن للأشعة ، ويمكن لبعض الأجهزة أن تتحول تلقائيًا إلى الزاوية المرغوبة خلال ساعات النهار.

كيف يتم ترتيب موقد من الحديد الزهر لمنزل صيفي؟ تعال الى هنا.

مجمعات الألواح المسطحة "سوكول"

مزايا الأنظمة المسطحة:

• بساطة الجهاز
• أرخص تكلفة
• سهل التركيب

سلبيات:

• أعلى كفاءة فقط في الصيف ؛
• استخدام غير مناسب في درجات حرارة أقل من -5 درجة مئوية.

الفتحات الفراغية

جامع الفراغ "فالكون"

مزايا ألواح التفريغ:

• انخفاض فقدان الحرارة ، حتى -30 درجة مئوية ؛
• أداء أعلى.

سلبيات:

• غالي السعر؛
• تركيب معقد للوحات بسبب التوصيل الفردي لكل أنبوب.

مجمع الفراغ هو جهاز معقد يتطلب تركيبًا احترافيًا ويستغرق وقتًا طويلاً

النظام الشمسي Sokol عبارة عن مجمّع شمسي مسطح ، وتُظهر مراجعات تشغيله مدى تعدد استخدامات التركيب في أي حلول تصميم.

هناك العديد من مخططات الاتصال الممكنة. تم تصميم كل خيار وفقًا للظروف المناخية واستهلاك الماء الساخن المحضر والغرض من استخدامه. تنقسم مخططات تركيب النظام الشمسي إلى الأنواع التالية:

• دائرة واحدة
• دائرة مزدوجة.
• الحمل الحراري.
• قسري.

يعمل المجمع الشمسي للمياه الساخنة مع أبسط مخطط أحادي الدائرة والحمل الحراري على مبدأ رفع كتل الماء الدافئ. أي ، في اللوحة الشمسية الموجودة أسفل خزان التخزين ، يتم تسخين المياه. تندفع الجماهير الدافئة وتسقط في خزان خاص عند مستوى منتصفه. في الخزان ، يتراكم الماء الدافئ في الجزء العلوي ، حيث يدخل المستهلك. يدخل الماء البارد إلى مدخل اللوحة ، حيث يتم تسخينه لاحقًا. يتم تجديد الخزان إذا لزم الأمر بالماء البارد. خلال ساعات النهار ، يمكنك إنتاج الإمداد الضروري من الماء الساخن في خزان التخزين.

يوفر النظام الشمسي مزدوج الدائرة دائرة مغلقة منفصلة يمر من خلالها المبرد عبر مجمع ومبادل حراري موجود داخل الخزان. في هذه الحالة ، لا يتلامس السائل المسخن في المجمع مع الماء الموجود في الخزان ، ولكنه ينقل الحرارة عبر ملف خاص.يوفر مثل هذا المخطط استخدام سائل مضاد للتجمد في دائرة المجمع.

أنت تبحث عن شاشات مشعات يمكنك شراؤها من المتاجر الخاصة ، لكن لا يمكنك الاختيار. ستجدها هنا.

تحديد

البيانات الفنية الرئيسية لهواة جمع سوكول:

• المساحة الإجمالية - 2.05 م 2 ؛
• المساحة الصالحة للاستخدام (الفتحة) - 1.9 متر مربع ؛
• حجم الامتصاص للقنوات السائلة 1.5 dm ؛
• الضغط - 700 كيلو باسكال (7 كجم / سم 2) ؛
• اختبار الضغط - 1000 كيلو باسكال (10 كجم / سم 2) ؛
• معامل الامتصاص - 0.92 ؛
• العزل الحراري - طلاء الصوف الصخري (50 مم) ؛
• وزن المنتج (بدون سائل تبريد) - 49 كجم ؛
• نوع الطلاء الشفاف - زجاج مقسّى ؛
• مادة التجميع - الألمنيوم المغطى بمينا المسحوق.

السعة التقريبية للتدفئة DHW في منزل عائلي واحد يقع في المنطقة الوسطى:

• مدة العملية - 9-10 أشهر ؛
• سعة DHW القصوى - 350 لترًا لكل ضربة ؛
• ناتج الحرارة الموسمية - 1500 كيلو واط.

الشيء نفسه بالنسبة للمنطقة الجنوبية:

• مدة الاستخدام - 12 شهرًا ؛
• سعة DHW القصوى - 450 لترًا في اليوم ؛
• ناتج الحرارة - 2100-2200 كيلو واط.

يفترض الحساب استخدام اثنين من المجمعات المسطحة بمساحة إجمالية قدرها 4 أمتار مربعة. يمكن الحصول على البيانات ذات الصلة لاستخدامها في المقاهي والمنازل الداخلية أو في الإنتاج الزراعي ، باستخدام معايير قيم استهلاك المياه DHW المطلوبة.

يمكنك شراء مجمع الطاقة الشمسية Sokol في الشركات المتخصصة التي تبيع هذه المعدات. إذا لزم الأمر ، سيساعد الخبراء في إجراء الحسابات اللازمة وتقديم التوصيات اللازمة.

تتمتع مجمعات الطاقة الشمسية "سوكول" بالعديد من الصفات الإيجابية ، مما يجعلها منافسة تستحقها في السوق

مجمع الطاقة الشمسية ، الذي يتراوح سعره بين 16000 و 18000 روبل. هو بديل جيد للعديد من نظائرها المستوردة ، بينما يسمح لك بتحويل أقصى قدر من الطاقة الضوئية. ومع ذلك ، فإن التشغيل غير السليم له سيؤدي إما إلى فشل نظام التشكيل الجانبي ، نتيجة ارتفاع درجة الحرارة ، أو إلى إنتاج غير فعال للماء الساخن أو ناقل الحرارة لنظام تدفئة الفضاء. يُنصح بمراعاة إمكانية تركيب مجمعات التدفئة في مرحلة مشروع تزويد المياه والتدفئة. في حالة ترقية نظام التدفئة والماء الساخن الحالي ، يجب مراعاة سعة النظام وتركيب مثل هذا العدد من الألواح ، والتي ستتجاوز السعة الإجمالية منها السعة المحسوبة بنسبة 25-30٪

الإنتاج الذاتي لمصادر بديلة لإمدادات المياه الساخنة له ما يبرره في الضواحي والظروف المنزلية. يمكنك صنع مجمّع شمسي بيديك من خلال دراسة الفيديو الخاص بالمراحل التكنولوجية لبناءه. على الرغم من بساطة التصميم ، فقط أنظمة الطاقة الشمسية للإنتاج الصناعي هي القادرة على توفير إمدادات مستمرة من الماء الساخن والحرارة لفترة طويلة.
