تدفئة المنزل الكهربائية المبرد

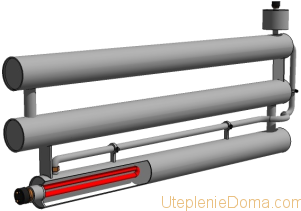

مخطط تركيب عنصر التسخين في المبرد
قبل إدخال عنصر التسخين في نظام التسخين ، يلزم وجود معلمات المبرد. القطر الرئيسي هو قطر الأنبوب المتصل. حاليًا ، ينتج المصنعون منتجات بحجمين قياسيين - 1/2 و 3/4 بوصة. ثم يتم إجراء تحليل مقارن لمعلمات التسخين قبل وبعد تركيب عنصر التسخين.
توصيل عنصر التسخين بالتدفئة الموجودة
إذا تم استخدامه كطريقة إضافية لتسخين المياه ، فمن الضروري مراعاة التغيير في الضغط الهيدروليكي عند المرور عبر المبرد. نظرًا لأن قطر مرور النظام سيكون أصغر هذا الشهر ، يوصى بتركيب مضخة أكبر.
عندما يتم توصيل المبرد بالنظام ، لن يكون من الممكن تركيب عنصر تدفئة لتدفئة المنزل. للقيام بذلك ، يجب عليك إما تغيير مخطط التوصيل إلى الأعلى ، أو تثبيت عنصر تسخين أعلى البطارية ، وهو ما لا ينصح به الخبراء.
غالبًا ما يقومون بالتركيب في بطاريات حديدية قديمة. قبل القيام بالعمل ، يجب عليك أولاً التحقق من اتجاه الخيط للأنبوب (يمينًا أو يسارًا) وقياس قطره أيضًا. إذن عليك اتباع هذا المخطط:
- استنزاف المبرد. يحظر تركيب عنصر تسخين في المبرد إذا كان به ماء ؛
- فحص مستوى البطارية. حتى مع وجود زاوية ميل طفيفة ، تزداد احتمالية وجود جيوب هوائية بشكل كبير ؛
- تركيب عنصر التسخين في الأنبوب. لإغلاق الفتحات ، يجب عليك استخدام الحشيات المزودة بعنصر التسخين أو صنعها بنفسك ؛
- تركيب وحدة ذات ترموستات ، إذا تم تضمينها في الطقم.

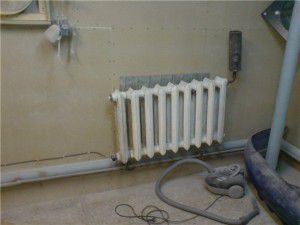

مثال على تركيب عنصر تسخين في مشعاع من الحديد الزهر
بعد ذلك ، من الضروري ملء النظام بالماء. بمساعدة رافعة Mayevsky المثبتة ، تتم إزالة سدادات الهواء المحتملة. قبل التبديل ، لضمان السلامة ، يقوم الفاحص بفحص دائرة بطارية ملف التسخين المحتملة. إذا كان الأمر كذلك ، فأنت بحاجة إلى تفكيك عنصر التسخين وتثبيته مرة أخرى ، وتحسين الختم.
التدفئة الكهربائية المبرد
عند تنظيم التدفئة على عناصر التسخين التي يتم صنعها بنفسك ، فإن تركيب خط الأنابيب ليس ضروريًا. يجب تركيب عنصر تسخين على كل مشعاع. في الوقت نفسه ، من الممكن تركيب نماذج ذات قوة مختلفة اعتمادًا على النظام الحراري في غرفة معينة من المنزل. مزايا هذا النظام هي كما يلي:
- التوفير في شراء المواد وتقليل تعقيد أعمال التركيب ؛
- إذا تم استخدام عنصر تسخين مع منظم الحرارة للتدفئة وكان مستشعر درجة الحرارة متصل به ، فسيتم ضبط درجة تسخين الغرفة تلقائيًا ؛
- الحد الأدنى من القصور الذاتي للتدفئة للنظام.
لكن كل هذه الصفات الإيجابية يمكن تغطيتها من خلال التكلفة الإجمالية للصيانة. لذلك ، قبل التسخين باستخدام السخانات الكهربائية ، من الضروري حساب ليس فقط تكلفة شراء المواد والمكونات ، ولكن أيضًا التكاليف اللاحقة للكهرباء. فقط بعد ذلك يتم إدخال نظام تدفئة من هذا النوع.
يوصى بشراء مشعات المصنع بعناصر تسخين مثبتة. كفاءة عملهم أعلى من تلك المصنوعة في المنزل ، حيث يتم استخدام زيت خاص كمبرد. حتى مع إيقاف تشغيل عنصر التسخين ، فإنه سوف ينبعث حرارة الغرفة لبعض الوقت.
كيفية اختيار عناصر التسخين

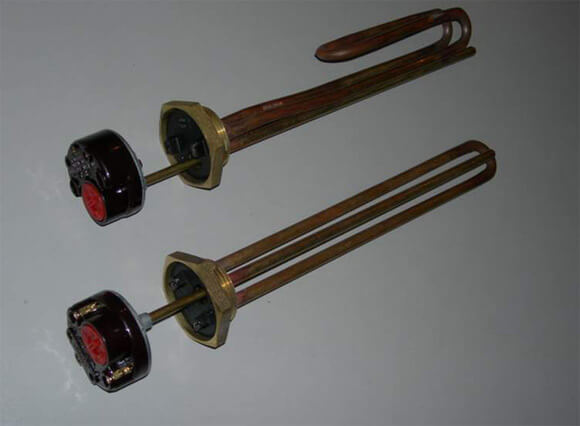

عنصر تسخين للتدفئة باللوحات
كيف تختار السخان المناسب لنظام التدفئة؟ حاليًا ، هناك العديد من الشركات المصنعة التي تقدم منتجات مماثلة. ومع ذلك ، فإن كلا من معايير الجودة والتقنية لا تتوافق دائمًا مع المتطلبات المطلوبة
لذلك ، قبل الشراء ، يجب الانتباه إلى خصائص الأداء التالية للسخان:
- تصنيفها والقوة القصوى. إذا كان هناك حاجة إلى عنصر تسخين في غلاية التدفئة ، فيجب أن تكون قوتها كافية لتشغيل النظام. أبسط طريقة حساب هي 10 متر مربع. تحتاج المنازل إلى 1 كيلو واط من الطاقة الحرارية ؛
- نوع التيار الكهربائي. بالنسبة للموديلات التي تصل قوتها إلى 3 كيلو واط ، يمكنك استخدام شبكة منزلية بجهد 220 فولت. إذا كان من المخطط تركيب سخان لنظام تدفئة ذي طاقة أكبر ، فيجب تركيب شبكة ثلاثية الطور 380 فولت ، وقد يكون هذا بسبب صعوبات في الأعمال الورقية ؛
- وجود ترموستات. بالنسبة لنظام تدفئة المبرد الكهربائي ، هذا هو عامل الاختيار الرئيسي. إذا قمت بشراء عشرة بدون القدرة على ضبط الطاقة ، فستعمل باستمرار في الوضع الأقصى. وبالتالي ، سترتفع تكاليف الكهرباء بشكل حاد ؛
- السعر. متوسط سعر موديل 2 كيلو واط يبدأ من 900 روبل. يمكن أن تصل تكلفة الأقوى إلى 6000 روبل. غالبًا ما يتم تصنيعها حسب الطلب.
يمكن أن يؤثر مظهر عنصر التسخين أيضًا على أدائه وكفاءته. سيكون الخيار الأفضل هو شراء عنصر تسخين بزعانف في غلاية التدفئة. وهي تختلف عن تلك المعتادة حيث توجد ألواح التبادل الحراري الإضافية على الغلاف الواقي.
بفضلهم ، تزداد منطقة التدفئة. هذا التصميم نموذجي لعناصر التسخين في مشعات التسخين ذات القطر الأكبر. تتحدث المراجعات عنها عن زيادة نقل الحرارة حتى مع وضع التشغيل الأدنى. ولكن ليس دائمًا أبعادها الإجمالية تجعل من الممكن تثبيتها في بطارية. لذلك ، غالبًا ما يشترون سخانات بسيطة من النوع الأنبوبي. لزيادة الكفاءة ، يمكنك شراء مجموعة من عناصر التسخين باستخدام منظم الحرارة. وهي تختلف عن التقليدية من خلال وجود عدة عناصر تسخين على نفس الأساس.
حساب قوة الأجهزة
من أجل عدم دفع مبالغ زائدة للكهرباء ومنع حالات الطوارئ ، من الضروري حساب الطاقة المطلوبة قبل تركيب عناصر التسخين في نظام التدفئة. والقيام بذلك "بالعين" لن ينجح. يتم إجراء الحسابات على أساس أنه بالنسبة للتدفئة 10 متر مربع. تتطلب المباني 1 كيلو واط من الطاقة الحرارية. تكون صيغة حساب قوة السخان كما يلي:
حيث Pm هي القوة التصميمية ، و m كتلة المبرد ، و T1 هي درجة الحرارة الأولية لسائل التبريد قبل التسخين ، و T2 هي درجة حرارة المبرد بعد التسخين ، و t هو الوقت اللازم لتسخين النظام إلى درجة الحرارة المثلى T2.
ضع في اعتبارك حساب القدرة باستخدام مثال مشعاع من الألومنيوم في 6 أقسام. يبلغ حجم المبرد لمثل هذا المبرد حوالي 3 لترات (يشار إليه بالضبط في نموذج جواز السفر). لنفترض أننا نحتاج إلى تسخين المبرد عن طريق توصيل عنصر التسخين ببطارية التسخين ، في غضون 10 دقائق من 20 درجة إلى 80. نقوم باستبدال القيم في الصيغة:
م = 0.0066 * 3 (80-20) / 10 = 1.118. أي أن قوة عنصر التسخين يجب أن تكون حوالي 1-1.2 كيلو واط.
يتم تثبيت عنصر التسخين في الجزء السفلي من المشعات
ومع ذلك ، هذا صالح فقط إذا تم استخدام الماء كحامل حرارة. إذا كان من الضروري إجراء حسابات للزيت أو التجمد. ثم يتم تطبيق عامل تصحيح ، وهو حوالي 1.5. ببساطة ، يجب زيادة قوة عناصر التسخين المستخدمة في سخانات الزيت بحوالي مرة ونصف. خلاف ذلك ، سيزداد الوقت المقدر للوصول إلى درجة الحرارة المثلى.
سخانات كهربائية أنبوبي ذات زعانف
تنتمي السخانات ذات الزعانف أيضًا إلى النوع الأنبوبي من العناصر ، ولكنها تحتوي أيضًا على أضلاع موجودة في طائرات متعامدة مع محور أنبوب السخان. تصنع هذه الأضلاع من شريط معدني ، ويتم توصيلها بالأنبوب باستخدام غسالات وصواميل لقط. الجهاز نفسه مصنوع من الفولاذ المقاوم للصدأ أو الفولاذ الهيكلي.
يستخدم هذا النوع من عناصر التسخين في أجهزة التسخين التي تسخن الهواء أو الغاز.غالبًا ما توجد في أجهزة مثل الستائر الحرارية أو المسخنات الحرارية (اقرأ: "سخانات التدفئة الكهربائية: كيف تختار - حيل صغيرة"). يتم استخدامها لتدفئة الفضاء عن طريق كتلة الهواء الحرارية.
إيجابيات وسلبيات استخدام عناصر التدفئة للتدفئة المنزلية
العيب الرئيسي لطريقة التسخين هذه ، كما في حالة الأجهزة الكهربائية الأخرى ، هو تكلفة تكاليف التشغيل. لا تزال الكهرباء أغلى مصدر للحرارة (ما لم يكن لديك بالطبع فرصة لاستخدام الطاقة الشمسية أو طاقة الرياح مجانًا ، وأنت متصل بشبكة الطاقة الرئيسية). عيب آخر هو استحالة الإصلاح في حالة فشل اللولب. ومع ذلك ، هناك بعض الجوانب الإيجابية التي قد تصبح أولوية في بعض الحالات.
- الود البيئي لنظام التدفئة. عند استخدام السخانات الكهربائية ، ليست هناك حاجة لتخزين وتخزين أي نوع من الوقود ، ولا توجد منتجات احتراق ضارة تدخل البيئة ؛
- إمكانية التثبيت المستقل لنظام التدفئة في حالة عدم الوصول إلى الموارد الحرارية الأخرى (على سبيل المثال ، الغاز) ؛
- أبعاد صغيرة ومجموعة كبيرة من النماذج من حيث القوة والوظائف ؛
- إمكانية أتمتة عملية التسخين: تركيب عناصر التسخين بثرموستات ؛
- تكاليف شراء وتركيب منخفضة. هناك نماذج لا تتجاوز تكلفتها 1000 روبل. ويمكن تركيب عناصر التسخين في مشعات التدفئة بشكل مستقل.
وأخيرًا ، بعض النصائح حول التثبيت الذاتي للسخانات الكهربائية الأنبوبية. كيف يتم تضمين عنصر التسخين بشكل صحيح في نظام التدفئة؟ بادئ ذي بدء ، تحتاج إلى اختيار النموذج المناسب عن طريق قياس أقطار المشعات حيث من المفترض أن يتم تثبيت عنصر التسخين وإجراء حسابات الطاقة. ثم اقرأ التعليمات الخاصة بالجهاز بعناية ، والتي يجب أن تشير إلى ما إذا كان الختم الإضافي مطلوبًا أم لا. هذه واحدة من أهم النقاط ، لأن ملامسة الموصل بسائل نقل الحرارة سيؤدي إلى تنشيط مشعاتك ، وهذا أمر خطير على السكان. إذا أشارت الشركة المصنعة إلى الحاجة إلى ختم إضافي ، فيجب القيام بذلك. بالإضافة إلى ذلك ، فإن استخدام أجهزة التدفئة الكهربائية دون التأريض أمر غير مقبول.
موقع عناصر التسخين في مشعاع من الحديد الزهر
يحتوي تركيب عناصر التسخين في مشعات الحديد الزهر على عدد من الميزات. ترتبط بقطر الأنبوب واتجاه الخيط. بشكل عام ، يكون الإجراء الخاص بتثبيت التدفئة بعناصر التسخين في النظام الحالي كما يلي: افصل نظام التسخين عن مصدر الحرارة ، وصرف الماء ، وتركيب عنصر التسخين ، وملء المبرد ، والتحقق من أداء النظام. عند استخدام عناصر التسخين مع منظمات الحرارة في نظام مشعات التدفئة ، من الضروري أيضًا التحقق من أدائها بعد التثبيت. يُنصح أيضًا بتركيب مستشعرات المياه وفحص زوايا المشعات. نظرًا لأن ازدحام الهواء يمكن أن يؤثر بشكل كبير على تشغيل النظام بأكمله وتعطيل عنصر التسخين.
عناصر التسخين في نظام التدفئة

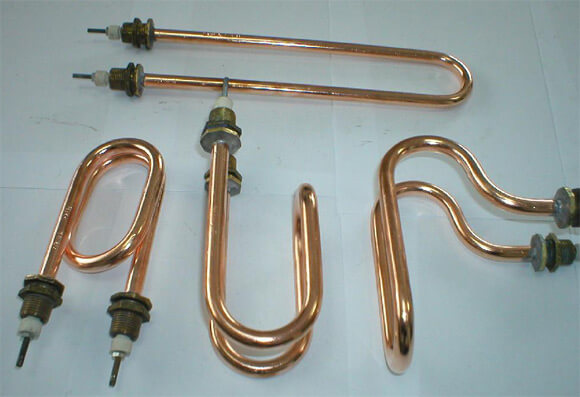

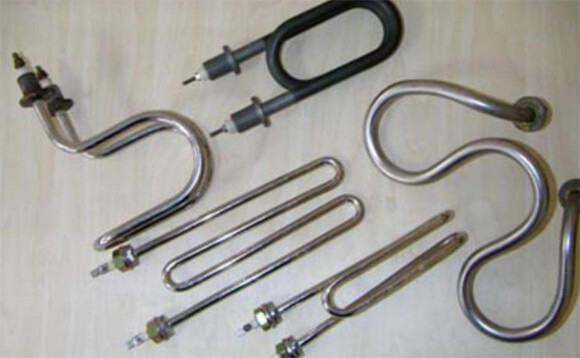

أنواع مختلفة من السخانات
في كثير من الأحيان ، تستخدم السخانات الكهربائية لتدفئة الغرف. أحد أنواع عناصر التسخين هذه هو السخانات الكهربائية الأنبوبية. ما هو هذا الجهاز الواسع الانتشار؟ عنصر التسخين هو جهاز لتسخين سائل التبريد بدرجة حرارة متوسطة. من الناحية الهيكلية ، هذا أنبوب معدني رفيع الجدران مع وضع حلزوني بداخله ، وهو مصنوع من مادة عالية المقاومة - نيتشروم. تخرج نهايات اللولب على شكل قضيب اتصال ، ويتم إحكام إغلاقها وتعمل على توصيلها بالتيار الكهربائي.
الأنبوب نفسه مصنوع من الفولاذ أو الكربون أو الفولاذ المقاوم للصدأ. بعد وضعه داخل اللولب وتوسيطه ، يتم ملء الأنبوب بمبرد خاص - البريكلاز ومختوم.نظرًا لوجود ضغط عالٍ ، يقوم البريكلاز بإصلاح اللولب على طول المحور وبعد ذلك يتم ثني عنصر التسخين وإعطاء الشكل اللازم اعتمادًا على النموذج.
بغض النظر عن كيفية استخدام عناصر التسخين بالضبط - في غلاية تسخين الوقود الصلب أو في سخان الأشعة تحت الحمراء - هناك قواعد معينة لتركيب وتشغيل السخانات من هذا النوع. في الوقت نفسه ، يمكن استخدام السخانات الكهربائية لأغراض متنوعة: لتدفئة المرآب. تدفئة منزلية ، للتركيب في مراجل التدفئة أو المشعات. دعونا نفكر بمزيد من التفصيل في كيفية استخدام عناصر التسخين للتدفئة.
جهاز سخان كهربائي أنبوبي
الاختيار الصحيح لنموذج عنصر التسخين
عند الذهاب لشراء عنصر تسخين ، يحتاج المشتري إلى معرفة عدد من الخصائص التقنية:
- الطاقة المطلوبة للجهاز ؛
- طول الأنبوب وقطره وشكله ؛
- طول غطاء العازل
- الطول الإجمالي؛
- نوع الاتصال
- طريقة الربط.
لحساب قوة عنصر التسخين المصمم لتسخين الماء بحجم معين ، استخدم الصيغة:
P هي قوة العنصر المسخن ، مقاسة بالكيلوواط ؛
م هي كتلة المبرد الساخن المنتشر في الجهاز ، بالكيلوجرام ؛
tH هي درجة الحرارة الأولية للماء أو السائل ، بالدرجة المئوية ؛
tK هي درجة الحرارة النهائية للماء أو السائل ، بالدرجة المئوية ؛
T هو وقت تسخين الماء أو السائل.
TEN في المبرد التدفئة - مراجعة الفيديو:
استخدام TENs
في الآونة الأخيرة ، يفكر المزيد والمزيد من الناس في إمكانية التدفئة المستقلة لمنازلهم. تزداد تكلفة التدفئة التقليدية كل عام ، وغالبًا ما تكون هناك فرصة للادخار بمساعدة نظام مستقل.
أيضًا ، في بعض الأحيان لا يمكن ببساطة الاتصال بنظام التدفئة المركزية - وهذا ينطبق بشكل خاص على قرى العطلات. الخيار الوحيد لتدفئة المنزل في هذه الحالة هو تركيب غلاية التدفئة. لا تزال غلايات الوقود الصلب والغاز الأكثر شيوعًا ، لكن استخدامها ليس ممكنًا دائمًا - الوصول إلى خط أنابيب الغاز الرئيسي غير متاح دائمًا.
أفضل طريقة للخروج من مثل هذه المواقف هي تركيب معدات التدفئة الكهربائية ، حيث توجد شبكات كهربائية في كل مكان تقريبًا. العنصر الرئيسي لأي جهاز تسخين هو TEN. تعتمد كفاءة نظام التدفئة إلى حد كبير على نوعه. عادةً ما تستخدم معدات التدفئة المنزلية عناصر تسخين أنبوبية ، بالإضافة إلى عناصر ذات ترموستات. هذا الأخير يجعل من الممكن تنظيم تشغيل نظام التدفئة.
تعتبر أنظمة التدفئة الكهربائية مريحة للغاية في التشغيل: فهي لا تنبعث منها مواد ضارة ، لأنها لا تشكل منتجات احتراق ، ولا تتطلب التثبيت في غرفة منفصلة ، وهي آمنة للاستخدام ، وسهلة التركيب والتعديل. ولكن مع ذلك ، عند تركيب معدات التدفئة الكهربائية ، يجب عليك أولاً التحقق مما إذا كانت الشبكة الكهربائية يمكنها تحمل حمولة عالية. تحتاج أيضًا إلى الاستعداد مسبقًا لحقيقة أنه سيتعين عليك دفع الكثير من المال مقابل الكهرباء.
مزايا عناصر التسخين
تتميز عناصر التسخين (عناصر التسخين) بالعديد من الخصائص الإيجابية:
- الاقتصاد والكفاءة - عند تحويل الكهرباء إلى حرارة ، لا يوجد عمليا أي فقدان للطاقة ؛
- تركيب بسيط - يمكن حتى تثبيت عنصر تسخين لبطارية التدفئة بشكل مستقل ولهذا لا يلزم إصدار تصريح خاص في حالات مختلفة. يكون كل جهاز مصحوبًا بتعليمات مفصلة من الشركة المصنعة تشرح إجراءات التوصيل وقواعد التشغيل ؛
- المتانة - يتم تحقيقها من خلال طلاء الكروم والنيكل ؛
- الاكتناز.
- سلامة؛
- يسمح لك السخان الكهربائي المزود بمنظم حرارة للتدفئة الشعرية بضبط درجة الحرارة بدرجة عالية من الدقة ؛
- توفير استهلاك الكهرباء يسمح للجهاز بالعمل مع النبضات ؛
- تكلفة معقولة
- توافر وظائف إضافية.
بالإضافة إلى الصفات الإيجابية ، فإن جهاز كعنصر تسخين لتسخين البطاريات له عيوب عديدة:
- ارتفاع تكلفة التدفئة الكهربائية للمباني السكنية بسبب أسعار الكهرباء ؛
- ليس في جميع المستوطنات على أراضي الدولة ، تسمح الطاقة الكهربائية من المحطة الفرعية باستخدام هذه الأجهزة.
ما هي الكهرباء
السخانات الكهربائية الأنبوبية للتدفئة شائعة الآن ، والتي تتكون من واحد أو عدة حلزونات نيتشروم في غلاف معدني. يتم وضع Periclast بين اللولب والصدفة - تتمتع هذه المادة بخصائص عزل ممتازة.
تحتوي الأجهزة الحديثة على عناصر تسخين تتمتع بقوة جيدة وفي نفس الوقت يمكنها تغيير حجمها وشكلها تحت تأثير درجات الحرارة المرتفعة. في الوقت نفسه ، لا تغير TEN خصائصها التقنية. تُستخدم عناصر التسخين الكهربائية هذه ليس فقط في إنتاج معدات التدفئة للأغراض المنزلية ، ولكن أيضًا في الأجهزة الصناعية المختلفة. يجب أن يكون لعشر في الأجهزة الصناعية طاقة عالية. أي عنصر أنبوبي ، بغض النظر عن نوعه ، له عمر خدمة طويل. يوجد اليوم عدة أنواع من عناصر التسخين التي تنتجها الشركات المصنعة لمعدات التدفئة الكهربائية. بادئ ذي بدء ، تختلف في طريقة صنعها ، ولكن لها أيضًا ميزات أخرى. يأخذ المصنعون في الاعتبار احتياجات المستهلكين ومصالحهم: يتم إنتاج بعض أجهزة التدفئة بكميات كبيرة ، بينما يتم إنتاج البعض الآخر بكميات صغيرة. تستخدم معدات التدفئة المنتجة بكميات صغيرة ، كقاعدة عامة ، في أنظمة التدفئة التي لها ميزات معينة. وفقًا لذلك ، تكون عناصر التسخين الكهربائية في هذه الأجهزة أكثر تكلفة.
