مخططات تسخين المياه بأيديهم وتصميم وتركيب نظام تسخين المياه في منزل خاص

كيفية الاتصال

يجب تنفيذ جميع الأعمال المتعلقة بإجراء تغييرات على مخطط إمداد الحرارة في الصيف مع إيقاف تشغيل الجهاز واستنزاف سائل التبريد.

خطوات التثبيت

1. تحضير النظام وتصريف المبرد.
2. تحديد مكان القطع.
3. لحام الانحناءات لخط الأنابيب مغادرة المرجل.
4. قطع الخيط وتركيب الصمامات.
5. لحام الأنابيب الالتفافية المرجل.
6. توصيل البطارية.

ميزات التثبيت ومخطط الاتصال

في منزلك ، يمكنك استخدام أبسط مخطط جاذبية إذا كانت المنطقة الساخنة صغيرة. في هذه الحالة ، يتم تثبيت البطارية على مستوى المرجل أو أقل. وبالتالي ، ليست هناك حاجة لمضخة دورانية ، لأن مصدر الحرارة في الأسفل ، وبالتالي ، فإن الطبقات الدافئة ستميل دائمًا إلى الارتفاع.

يجب أن نتذكر أنه كلما كان الجهاز بعيدًا عن الغلاية ، يجب وضع الجزء الأكبر من خط الأنابيب ، وهذا فقدان حرارة غير ضروري. يتم تشغيل المجمع بالتوازي مع خروج الغلاية من خط الأنابيب. يتم ذلك من أجل التمكن من إخراجها من العمل. لهذا ، يتم قطع الصمام في خط الأنابيب.

في الوقت نفسه ، يتم إنشاء فرع من خط الأنابيب الوارد مع صمام ربط بالبطارية. وبالتالي ، سيكون من الممكن تحويل تدفق المياه من الغلاية إلى الخزان ، وبالتالي تقليل المقاومة الهيدروليكية للدائرة وعدم تسخين غلاية التبريد. قبل إشعال الغلاية ، يجب إجراء تبديل عكسي.

نصائح عملية

1. حتى إذا كانت البطارية مثبتة في الأسفل ، يوصى بتزويدها بمضخة دوران. سيؤدي ذلك إلى زيادة نقل الحرارة بشكل كبير وتقليل فقد الحرارة عبر جدران خطوط الأنابيب.
2. عند استخدام خطوط الأنابيب البلاستيكية ، يُنصح بدمجها مع الصمامات المعدنية ، لأن ذلك سيجعل من الممكن إصلاحها دائمًا.

تتطلب هذه الأجهزة تكاليف رأسمالية كبيرة جدًا ، نظرًا لكمية المعدن الكبيرة. بعد أن استثمرت مرة واحدة ، يمكنك استرداد جميع التكاليف في موسم أو موسمين ، حيث يمكن أن تعمل البطارية أيضًا كغلاية لإمداد الماء الساخن ، لذلك لن تضطر إلى إنفاق الأموال على شراء وتثبيت جهاز آخر.

طرق عزل الخزان الموثوقة

الطريقة الحديثة لعزل خزان التمدد هي رش رغوة البولي يوريثان السائلة (PUF). يتم توفير هذه الخدمة من قبل العديد من المنظمات المتخصصة. لتوفير المال ، يمكنك القيام بذلك بنفسك.

معروض للبيع هناك مجموعات لمناطق مختلفة للعمل لمرة واحدة. في المرحلة الإعدادية:

• تنظيف الخزان من الطلاء القديم والأوساخ والصدأ والغبار ؛
• إزالة الشحوم.
• تجفيف.

بعد ذلك ، يتم تطبيق التركيبة السائلة بالتساوي على السطح. سمكها يعتمد على المنطقة المناخية. لظروف الشتاء الروسي ستكون طبقة 10 سم كافية.

يوفر هذا الطلاء أداء عزل جيد وحماية إضافية ضد التآكل. ومع ذلك ، في حالة تلف الخزان ، فسيتعين تطبيقه مرة أخرى.

هناك عدة خيارات لعزل الخزان في مرحلة إنشاء نظام التدفئة. يوصي بعض الخبراء بتوصيل أنبوب الدوران. سيضمن حركة السائل ، مما يقلل من احتمالية التجمد. آخرون - لوضع كابل حراري للتدفئة.

يتطلب خزان التمدد المفتوح المثبت في العلية تنظيم عزل عالي الجودة. يمكنك اختيار طريقة بسيطة ولكنها أقل فعالية أو استثمار المزيد من الجهد والمال والوقت لإنشاء تدفئة موثوقة. حظا سعيدا مع اختيارك.

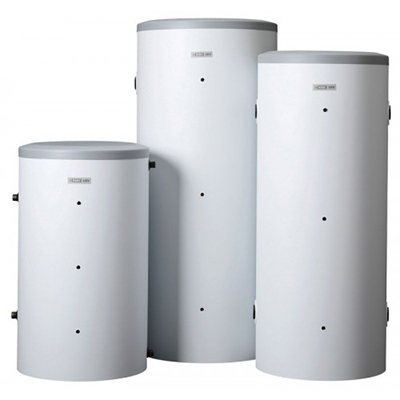

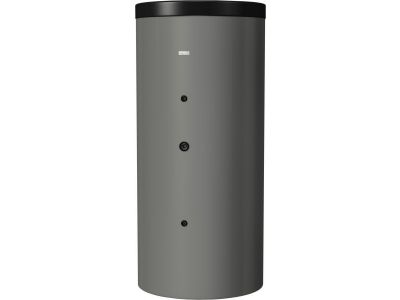

نظرة عامة على أفضل النماذج

في السوق الروسية ، تقدم الشركات الأجنبية المعروفة اليوم ، وكذلك الشركات المصنعة المحلية ، منتجاتها:

Buderus (ألمانيا) - مجمعات حرارة من نوع عالمي مناسب للعمل مع غلايات من ماركات أخرى من غلايات الوقود الصلب. يتم إنتاج ثلاثة طرز من الأجهزة: PS - بحجم 200 إلى 2000 لتر ، غير مجهزة بمبادلات حرارية داخلية ويمكن استخدامها لتخزين الماء البارد ؛ PR و PNR - بحجم 500 و 750 و 1000 لتر. ميزة تصميم PNR هي القدرة على الاتصال بمجمع شمسي. الخزانات مصنوعة من الفولاذ الكربوني ومزودة بطبقة عازلة 100 مم.

هاجدو (المجر) - تتميز بتكلفة متوازنة بالنسبة للجودة. سماكة الطبقة العازلة للحرارة 100 مم. يتم إنتاج سلسلتي PT و AQ PT ، والتي تختلف في سعة الخزان. قد لا يكون AQ PT مزودًا بمبادلات حرارية داخلية أو قد يحتوي على واحد أو اثنين. في سلسلة RT ، يتم توفير سخان كهربائي ، والذي يسمح لك بتمديد وقت التفريغ واستخدام التدفئة الكهربائية في الليل في وجود عداد كهربائي متعدد التعريفات.

لابيسا (إسبانيا) - تنتج موديلات MASTER INERTIA و MASTER VITRO و MASTER INOX و GEISER INERTIA. يشمل نطاق النموذج التصاميم المصممة للتركيبات الصناعية والمنزلية. يستخدم البولي يوريثين لعزل الخزانات ، مما يقلل بشكل كبير من فقدان الحرارة. الجدران الداخلية لخزانات MASTER VITRO مطلية بالمينا ، بينما تستخدم سلسلة MASTER INOX الفولاذ المقاوم للصدأ. يتراوح الحجم من 800 إلى 5000 لتر ، وقد تم تجهيز الخزانات اختياريًا بعناصر تسخين ومبادلات حرارية داخلية.

NIBE (السويد) - يوفر نطاق الطراز إمكانية مزامنة البطارية مع مكونات نظام التدفئة مثل مجمع الطاقة الشمسية أو مضخة الحرارة. يمكن توصيل عدة خزانات متتالية في وقت واحد لزيادة سعة التخزين. الأجهزة مزودة بسخان كهربائي مدمج ومبادلات حرارية. يتكون العزل الحراري من البوليسترين الممدد حتى سماكة 80 مم. يتم استخدام الفولاذ المقاوم للصدأ والفولاذ الكربوني المطلي بالمينا في الإنتاج. يتراوح حجم النماذج من 100 إلى 1000 لتر.

لم نكن نعتقد أن البطارية ستعمل بكفاءة. الاستثمارات الرأسمالية ضخمة ، لكن الآن لا حاجة لإضافة الفحم ليلاً.

توصيات التصنيع

عند التصنيع الذاتي لخزان مستطيل من الصفائح المعدنية ، ينبغي إيلاء اهتمام خاص للحامات. في حالة عدم وجود خبرة ، من الأفضل الاتصال بعامل لحام مؤهل يقوم باختيار الأقطاب الكهربائية بشكل صحيح وإجراء الاتصال

إذا لم يتم اتباع التكنولوجيا ، فسوف تتسرب حتى الوحدة المصنوعة من الفولاذ المقاوم للصدأ عند اللحامات.

من الضروري تجهيز خطوط الأنابيب الواردة والصادرة بالصمامات. قم بتوصيل المضخة بالتوازي مع صمام الفحص ، وقم بتثبيت عنصر التسخين في الجزء السفلي فقط. عند استخدام الفولاذ المقاوم للصدأ ، يتم تركيب البطارية حصريًا في الطابق السفلي.

ماذا يعزل؟

يعتمد اختيار مادة العزل على شكل الخزان ، وإلا فإنها تظهر جميعها كفاءة عالية إلى حد ما:

• خزان أسطواني - يتم استخدام عزل رقائق ملفوفة مع ألواح الصوف المعدني المرنة.
• الخزان المستطيل - الألواح الصلبة المستخدمة في عزل الواجهة أو رغوة البوليسترين أو العزل المرن.

ما هي خلايا الوقود؟

هذا نوع من تجهيزات التسخين السلبية التي تجعل تشغيل نظام التدفئة مريحًا كما هو الحال عند استخدام غلاية الغاز. يخزن الطاقة الحرارية الزائدة عندما يعمل غلاية الوقود الصلب بشكل طبيعي ، وتسخين المياه لنظام التدفئة والماء الساخن المنزلي.

عندما تنخفض شدة اللهب في الفرن حتى تنطفئ تمامًا ، يبدأ الماء الساخن من المجمع بالتدفق تلقائيًا إلى النظام. وبالتالي ، من الممكن الحفاظ على درجة حرارة مريحة حتى الإشعال التالي للغلاية ، وبعد ذلك تعود البطارية تلقائيًا إلى وضع الشحن.

تصميم

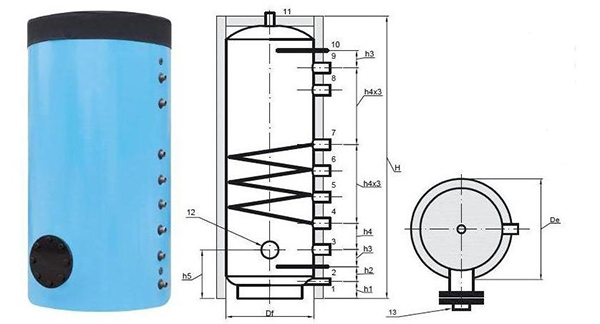

إنه خزان معدني بأشكال مختلفة ، ولكن في أغلب الأحيان بيضاوية ، ومجهز بحواف لتوصيل خطوط الأنابيب الواردة والصادرة.

حسب المعدات المتوفرة ، تنقسم البطاريات إلى:

• بسيط - عدم وجود عقد إضافية بالداخل.
• مجمع - مجهز بعناصر هيكلية إضافية موجودة بالداخل.

الحاوية مصنوعة من الكربون أو الفولاذ المقاوم للصدأ عن طريق لحام الصفائح المعدنية. قد توجد داخل البطارية مبادلات حرارية يتم من خلالها تدوير ماء الغلاية ، وبالتالي تسخين المياه في الخزان.

يتم تحديد عددهم وتصميمهم من خلال قوة جهاز التخزين. بالإضافة إلى ذلك ، يمكن أيضًا استخدام خزان منفصل لتسخين المياه لتلبية احتياجات الماء الساخن المنزلي وسخان كهربائي مدمج.

مبدأ تشغيل مجمع الحرارة

كان مبدأ تشغيل غلاية الوقود الصلب يعني في السابق الحاجة إلى إضافة الوقود على مدار الساعة. مع ظهور المجمّع الحراري ، اختفت هذه المشكلة. ماء الغلاية الذي يمر عبر المبادلات الحرارية داخل الخزان ينبعث حرارته جزئيًا إلى الماء الموجود فيه والماء الموجود في الخزان الإضافي لاحتياجات إمداد الماء الساخن.

مع الاحتراق الكامل للوقود في الفرن ، يبدأ المبرد المتداول عبر النظام في التبريد ويتم توفير المبرد للنظام من الخزان. يعتمد وجود الإمداد التلقائي على مدى تعقيد نظام التدفئة ، في حين أن البطاريات محلية الصنع غالبًا ما تستغني عن هذا الخيار عن طريق التبديل يدويًا.

في بعض الطرز ، تم تضمين سخان كهربائي ، مما يسمح لك بزيادة وقت التشغيل في وضع التفريغ.

أين يتم استخدام الجهاز؟

نطاق البطارية هو أنظمة التدفئة من مختلف التصاميم. في الواقع ، لا يوجد حد لأي أنظمة ، ومع ذلك ، فكلما زاد حجمها ، يجب أن تكون سعة الخزان أكبر. في النماذج الصناعية ، من الممكن إنشاء سلسلة من عدة بطاريات متصلة ببعضها البعض.

رافعات التدفئة والتركيب في منزل ريفي

لتركيب رافعات التسخين (الشكل 2) ، من المهم اتباع إرشادات معينة:

• يجب أن يتم تركيب الناهضين فقط على خط رأسي سلكي.
• يجب تقليل طول هذه الأنابيب وعرضها من أجل توفير المواد المعدنية.
• المكان الأكثر فائدة في البلاد لمصعد التدفئة هو ركن المبنى ، الذي يتكون من الجدران الخارجية.
• إذا كان المنزل مكونًا من عدة طوابق ، فسيتم وضع الناهضين أيضًا تحت السلالم.
• إذا تم التخطيط لإخفاء رافعات التدفئة في الجدران ، فيجب استبعاد ملامستها للهياكل.
• عندما يمر الناهض عبر السقف ، يتم تثبيته في غلاف خاص من الصفيح أو قطع أنابيب واسعة. يجب أن تكون الأكمام على طول الحواف أعلى بمقدار 2-3 سم من الأرضية أو السقف ، بحيث لا تفسد أنابيب التسخين هذه الجص أثناء التسخين.
• إذا كان الناهض يمر عبر الهياكل الخشبية ، فإن تلك الأماكن تحتاج إلى عزل.

إنشاء مخطط تسخين المياه بأيديهم

على سبيل المثال ، هناك خيار ريفي بدون كهرباء ، ولكن بالماء ، وتحتاج إلى التدفئة بنفسك. أفضل خيار هو غلاية الوقود الصلب ، ولكن يمكن استبدالها بفرن المياه الجرح. يمكنك صنع الفرن الخاص بك. للقيام بذلك ، تحتاج إلى أنابيب بقطر أقصى يبلغ 5 سم ، ملحومة بفرن فولاذي. يجب أن يكون انتقال الحرارة مرتفعًا ، بحيث يتم تجميع الأنابيب معًا من الأسفل إلى أنبوب واحد ومن أعلى أيضًا. يعمل الطرفان الناتجان على البدء في إنشاء نظام مائي. في حالة وجود موقد من الطوب ، يمكن ترتيب الأنابيب بشكل اعوج داخل صندوق الاحتراق.

أرز. 2

يأخذ هذا المثال في الاعتبار عدم وجود الكهرباء ، لذلك يتم إنشاء الدورة الدموية بشكل طبيعي ، ولا يتم دفعها بواسطة مضخة كهربائية.

لدوران جيد ، من المهم حساب المنحدر الأمثل للأنابيب في جميع أنحاء الأنابيب: أفضل انحدار هو 1-5 مم / 1 م من الأنابيب. عدد المشعات ليس مهمًا بشكل أساسي ، الشيء الرئيسي هو تركيبها الصحيح (الشكل 1)

عند تثبيت المشعات ، من المهم:

• إصلاح البطاريات على نفس المستوى بحد أقصى للخطأ 1.5 سم ؛
• البطاريات ثابتة بزاوية.

إن التسخين بيديك لمنزل صيفي يعني أيضًا إنشاء خزان تمدد ، والذي ليس من الصعب صنعه من الحاويات البلاستيكية بنفسك. إنه ضروري للدوران الطبيعي لسائل التبريد. يخلق الخزان ضغطًا يدفع الماء عبر الأنابيب ويعيده مرة أخرى إلى الوحدة الساخنة. كلما زاد عدد المشعات ، زاد حجم الخزان المطلوب (محسوبًا على أنه 0.1 / للنظام).

يجب أن يتم حساب خزان التمدد بهامش ، لذلك يجدر إضافة من 25٪ إلى 40٪ إلى الأرقام أعلاه. يتم تثبيت الخزان على الجزء العلوي من الغلاية ، مما يؤدي إلى اصطدامها بأنبوب إمداد المياه. يوجد ثقب في القمة يعمل من خلاله الضغط الجوي. لا يسمح هذا للهواء غير الضروري بالتراكم في تصميم افعله بنفسك.

جهاز لزيادة ناتج الحرارة من موقد الحديقة

قم بتثبيت الإطار على موقد الحديقة (الشكل 1). تسمح المساحة الحرة (250-300 مم) بين الموقد والطوب باستخدام الموقد للطهي.

تدخل قناة الدخان في الدرع الحراري بقطع المدخنة. من الأفضل استخدام أنابيب فولاذية سميكة الجدران. في الدرع ، يمر اللهب بثورة واحدة ويطلق جزءًا كبيرًا من الحرارة إلى الطوب. تزداد كفاءة الفرن ، فهو يحتفظ بالحرارة لفترة طويلة. بسبب الحمل الحراري المنخفض ، يتم إطالة عمر خدمة المداخن المعدنية. يمكن استخدام الجزء العلوي من الفرن لتجفيف الفطر والتوت والأعشاب الطبية.

أولاً ، يتكون الإطار. كقاعدة عامة ، يكون عرض اللوح مساويًا لطول الطوب (250 مم) وهذا يبسط بناء الإطار. تم تصميم الدرع لموقد بحجم لوحة 240 × 450 مم. من زاوية بعرض 25 أو 30 مم ، يتم لحام إطارين بأبعاد 260x520 مم. يتم تثبيت الإطار السفلي على اللوح بحيث تغطي حافة الزاوية البلاطة. 4 زوايا بطول 900 مم ملحومة بالهيكل من الخارج عند الزوايا. يتم لحام الإطار الأوسط بنفس أبعاد الإطار السفلي بارتفاع 250-300 مم بحيث يغطي صفًا واحدًا من الطوب. يمكن استخدام مسامير M5 بدلاً من اللحام.

أرز. 2. تصميم الدرع الحراري.

يتم تثبيت الإطار على موقد الموقد ، ويتم وضع أنبوب عند مخرج فتحة الدخان وبدء البناء (الشكل 2).

الحل عادي على الطين. سمك اللحامات ضئيل. يتم وضع الصف الأول مباشرة على الإطار.

في الصفوف الأول والثالث والخامس والسادس ، يتم وضع الطوب بشكل مسطح ، وفي الصفين الثاني والرابع - على الحافة. يمكن عمل عينات من الطوب عن طريق حفر ثقوب على طول نصف القطر وإزالة الفائض بعناية. من المفيد إحاطة البناء بحاجز معدني مصنوع من الفولاذ المجلفن. يتم تثبيت الألواح من الداخل بين الزوايا ، لذلك لا يلزم تثبيت إضافي. في هذه الحالة ، يمكنك التخلي عن الصف العلوي من الطوب.

بعد الانتهاء من البناء ، يتم تثبيت الجزء العلوي من الصف الأخير من جميع الجوانب بشريط فولاذي 3 × 20 مم ملحوم بالزوايا. يتم قطع الأطراف البارزة للزوايا. يتم سد الفجوات بين الأنابيب والبناء بحبل من الأسبستوس ومغطاة بقذائف الهاون.

بعد يومين أو ثلاثة أيام من التجفيف ، يجب تسخين الفرن عدة مرات لمدة 10-15 دقيقة ويمكنك الانتقال إلى الفرن المعتاد ، دون إغفال القاعدة العامة لأفران الطوب: يجب ألا تتجاوز درجة حرارة السطح الخارجي للطوب 90 درجة مئوية.

أوصي بهذه الصفحة لأصدقائك أو ضع إشارة مرجعية عليها:

المزيد عن مواقد البيوت الصيفية والحدائق:
•	فرن الحديقة. مخبز صغير في الحديقة
•	موقد منزلي لتدفئة الدفيئة
•	فرن الطين - مخبز اللبن
•	فرن صغير البلد
•	لمنع الفرن من التدخين. لماذا يدخن الموقد
•	خبرة في بناء حمام بيديك. موقد ساونا

طرق عزل بسيطة

الطريقة الأقل استهلاكا للوقت هي عزل الصوف المعدني. سيتطلب ذلك مادة ملفوفة بسمك 10 سم ، يتم لفها ببساطة حول الحاوية وتثبيتها بشريط من الفويل. الستايروفوم مناسب أيضًا للخزانات ذات الشكل الهندسي الصحيح.

طريقة أخرى سهلة لعزل خزان التمدد في العلية الباردة هي إنشاء صندوق ردم. لتصنيع الإطار والخشب والخشب الرقائقي واللوح الرقائقي أقل استخدامًا للمعادن.

يجب أن تكون أبعاد الهيكل أكبر بمقدار 10 سم من خزان التمدد.

• نشارة جافة
• طين صغير موسع
• فتات الستايروفوم ، إلخ.

تشمل مزايا هذه الأساليب البساطة والاقتصاد. عيبهم هو احتمال وجود مواد فضفاضة ، مما يؤدي إلى تقليل خصائص العزل الحراري. بالإضافة إلى ذلك ، يمكن أن تتسبب معظم المواد المستخدمة في إتلاف القوارض الصغيرة.

من المهم أن تتذكر أنه عند البلل ، يفقد العزل قدرته على العزل الحراري. لذلك ، يجب توفير حماية إضافية ضد الرطوبة.

مبدأ تشغيل نظام التدفئة للبيوت الصيفية

كما ذكرنا أعلاه ، فإن أفضل حل لمنزل ريفي من نوع البلد هو غلاية تعمل بالوقود السائل أو الصلب. يعتمد الاختيار بين هذين الخيارين ، أولاً وقبل كل شيء ، على قدرة المالكين على إنفاق هذا المبلغ أو ذاك ، كما يتم أخذ الظروف المحتملة للنقل والتخزين وما إلى ذلك في الاعتبار.

من الضروري مراعاة حقيقة أن معظم الأكواخ الصيفية تقع في المناطق الريفية ، حيث يكون انقطاع التيار الكهربائي أمرًا شائعًا.

لذلك ، عند تجهيز نظام تدفئة لمثل هذا المنزل ، من المهم جدًا تزويده بأسلوب التشغيل الأكثر استقلالية.

في هذا الصدد ، من الممكن تمامًا اختيار الآلية التي ستعمل من خلال الدوران الطبيعي لسائل التبريد. يعد خيار التدفئة هذا مثاليًا للغرف الكبيرة والصغيرة الحجم وسيكون قادرًا على تزويد المنزل بالتدفئة بشكل مستقر وموثوق.

لا يتم أيضًا استبعاد إمكانية استخدام التدوير القسري ، ومع ذلك ، في هذه الحالة ، سيكون من الضروري تركيب مولد خاص يغذي المضخة في حالة انقطاع التيار الكهربائي. يمكن تجهيز نظام التدفئة الذي يعمل بنفسك في المنزل الريفي بنوع مغلق ومفتوح ، ولكن في حالة عمل التجمد كمبرد ، يوصى باستخدام إصدار مغلق حصريًا من النظام.

إجراء مهم آخر هو حساب قوة غلاية التدفئة وعدد البطاريات ، بالإضافة إلى رسم مخطط يتم بموجبه توصيل التدفئة في المنزل يدويًا. إذا لزم الأمر ، للحصول على أداء عالي الجودة لجميع هذه الحسابات ، يمكنك طلب المساعدة أو المشورة من المتخصصين المؤهلين القادرين ليس فقط على أداء جميع أعمال التثبيت ، ولكن أيضًا توفير العديد من الصور لعينات النظام ومواد الفيديو على التجميع الصحيح و الإتصال.

كقاعدة عامة ، يكون مبدأ حساب الطاقة كما يلي: 1 كيلوواط من الطاقة الحرارية مطلوب لكل 10 متر مربع من مساحة المنزل. إلى المؤشر الذي تم الحصول عليه في عملية مثل هذا الحساب ، تحتاج إلى إضافة معامل ، تتأثر قيمته بالمكان الذي يوجد فيه الهيكل:

• بالنسبة للمناطق الدافئة ، فهي تتراوح من 7 إلى 9 ؛
• تتطلب المناطق المركزية معامل 1.5 ؛
• في المناطق الشمالية ، يجب أن تختلف هذه المعلمة من 1.5 إلى 2.

يجب إضافة 25 ٪ أخرى إلى الطاقة المحسوبة بهذه الطريقة إذا تم التخطيط للاستخدام المنتظم للمياه الساخنة للاحتياجات المنزلية ، وستكون هناك حاجة إلى 20 ٪ أخرى كاحتياطي ، وهو أمر ضروري في حالة المواقف والأعطال غير المتوقعة.

تجهيز تدفئة منزل ريفي بيديك

من المهم للغاية مراعاة حجمها ، وكذلك تواتر العيش فيها. لا تنس أن ترتيب التدفئة بأيديكم عملية شاقة للغاية تتطلب الصبر وبعض مهارات العمل.

شاهد مخطط تدفئة كوخ مثير للاهتمام في الفيديو:

لذلك ، من أجل تصميم نظام تدفئة موثوق ودائم ومستقر ، يوصى بدراسة مواد إضافية ، وفي حالة الطوارئ ، اتصل بأخصائي يمكنه تقديم صور لعينات النظام والمساعدة بشكل مباشر في تثبيت خيار أو آخر .

تجمع أشعة الشمس للتدفئة النشطة مجمعات الفراغ

مجمع الهواء الشمسي

مجمع الهواء الشمسي ، المزود بنظام نقل وتوزيع قسري للطاقة ، قادر على توفير قدر أكبر من الحرارة مقارنة بالمتغير السلبي. يتم ضبط سرعة دوران الهواء تلقائيًا حسب درجة الحرارة في المنزل ودرجة تسخين المجمع. يمكن للهواء المسخن في المجمعات أن يدخل إلى نظام التهوية أو المبنى مباشرة. إذا كانت درجة حرارته مرتفعة بدرجة كافية ، فيمكن استخدامه أيضًا لتسخين سائل نقل الحرارة. يتم تخزين الطاقة الزائدة أثناء النهار بين عشية وضحاها في مراكم الحرارة.

تسخين الهواء بالطاقة الشمسية على أساس مجمع الطاقة الشمسية. من اللوحة المجوفة (1) عبر قنوات الهواء (6) تقوم المروحة بتوجيه الهواء إلى الغرفة الفنية ، حيث تقوم الأتمتة ، حسب الحالة ، بتوزيعه على وحدة تحضير الهواء (3) أو مجمع الحرارة الهائل (2) ). في نفس الوقت ، يمكن أيضًا تسخين ملف الماء الساخن (5). خلال النهار ، عندما تحتاج الغرف إلى تدفئة ، يعمل النظام في الوضع B ، ويتم إرسال الهواء الدافئ من المجمع إلى الغرف. عندما يتم الوصول إلى درجة الحرارة المطلوبة في المنزل ، يتم إعادة توجيه تدفق الهواء إلى مجمع الحرارة ، الوضع أ. في الليل ، عندما لا يوفر المجمع الحرارة ، يغلق المخمد القناة المؤدية إليه ، ويتم الدوران بين الحرارة المجمع والمباني.

المجمع الشمسي الفراغي

الجهاز الأكثر تطوراً للتدفئة الشمسية اليوم.

رسم تخطيطي لمجمع شمسي فراغ. يدور ماص السائل عبر الأنابيب على شكل حرف U ، عند تسخينه ، يتبخر ويرتفع إلى المجمع. هذا الأخير متصل بدائرة نظام التدفئة ، وبدوره ، يدور سائل التبريد من خلاله. يعطي الممتص طاقة لسائل التبريد ، يبرد ، يتكثف ، ينخفض. تتكرر الدورة

يعد التسخين الشمسي لمنزل ريفي يعتمد على مجمعات الفراغ أكثر كفاءة من أنظمة الطاقة الشمسية الأخرى ، ومع ذلك ، بالإضافة إلى توليد الحرارة غير المتكافئ التقليدي للأنظمة الشمسية ، فإن له ثلاثة عيوب أخرى: في الصقيع الشديد ، ينخفض ​​نقل الحرارة بشكل حاد ، والتركيبات هشة ومكلفة.

يجب تركيب مجمعات الطاقة الشمسية الفراغية بطريقة تحميها من المخربين. هذا ينطبق بشكل خاص على بلدنا ، الحصول على حصاة في أنبوب زجاجي هو شيء لطيف.

لا يتم توصيل الألواح الفراغية مباشرة بنظام التدفئة. كحد أدنى ، هناك حاجة لخزانات عازلة لتهدئة توليد الحرارة غير المتكافئ.

المخطط "الصحيح" لتوصيل جهاز تجميع الطاقة الشمسية الفراغي بنظام التدفئة. لا يتم نقل الحرارة مباشرة ، ولكن من خلال مبادل حراري ، يتم تخزين الحرارة الزائدة خلال النهار في مجمع حراري (خزان عازلة) ليلاً

يرجى ملاحظة أن الرسم البياني يوضح غلاية تسخين "عادية" ، والنظام الشمسي يكملها فقط

لا يمكن استخدام الألواح الشمسية الكهربائية إلا بشكل غير مباشر للتدفئة. من غير المعقول إنفاق الكهرباء على تدفئة المساحات مباشرة ، ويمكن استخدامها بشكل أكثر عقلانية. على سبيل المثال ، أرسل مراوح وأتمتة أنظمة الطاقة الشمسية النشطة للعمل.

تحسين تصميم المجمّع الحراري

أعلاه ، وصفنا جهاز تراكم الحرارة الكلاسيكي ، ومع ذلك ، هناك خيارات لجعل هذا الجهاز أكثر كفاءة. هناك عدة خيارات:

1. يمكن تركيب مبادل حراري آخر في الجزء السفلي من الجهاز. التي ستعمل جنبًا إلى جنب مع مجمعات الطاقة الشمسية.مناسب لأولئك الذين يستخدمون مصادر الطاقة غير التقليدية.
2. إذا كان نظام التدفئة الخاص بك يحتوي على عدة دوائر ، فسيكون من المهم تقسيم المساحة الداخلية للخزان إلى عدة أقسام. ثم يكون الفصل حسب درجة الحرارة أكثر وضوحًا.
3. إذا سمحت ميزانيتك ، فيمكن استخدام رغوة البولي يوريثان بدلاً من الصوف المعدني. إنه أغلى ثمناً ، لكنه سيكون أكثر كفاءة في الحفاظ على حرارة الماء.
4. يمكنك زيادة عدد الأنابيب للمجمع الحراري أ: بهذه الطريقة يمكنك توصيله بنظام أكثر تعقيدًا مع عدة دوائر.
5. يمكن أيضًا تركيب مبادل حراري إضافي مع تخزين الحرارة الحالي. يمكن استخدام الماء المسخن فيه لتلبية الاحتياجات المنزلية المختلفة ، وهو أمر مريح للغاية ، يجب أن توافق.

كيفية صنع التدفئة في البلاد

يفضل الكثير منا قضاء وقت فراغه خارج المدينة ، مستريحًا من صخب وضجيج العالم. وحتى شخص ما يعيش على مدار السنة في منزل ريفي ، ويستمتع بالطبيعة ليس فقط في الصيف ، ولكن أيضًا في الشتاء. إذا كنت تقضي الكثير من الوقت في البلد وتريد أن تصبح مكانًا مريحًا للراحة لك حتى في الأحوال الجوية السيئة ، فمن الأفضل الاهتمام بتنظيم تدفئة عالية الجودة مسبقًا. هذه مهمة مجدية للجميع ، إذا فهمت بالضبط ما للاختيار من بينها وكيفية صنع التدفئة في البلد.

1. نوع التدفئة حسب حجم المنزل
2. مبنى سكني صغير - أجهزة كهربائية أو فرن معجزة
3. منزل من طابقين - تدفئة بالغاز والموقد
4. منزل ريفي - تدفئة بالغاز + "أرضية دافئة"
5. نظام تدفئة البلد
6. حساب قوة المرجل
7. اختيار مخطط الربط

الحساب فيما يتعلق المشعات

من المهم أيضًا إجراء حساب فيما يتعلق بالكمية المقطعية المطلوبة للمشعات. الصيغة كالتالي: مساحة الغرفة * 100 / كيلوواط قسم واحد.

• ضع في الاعتبار مساحة الغرف ، وليس الكوخ بأكمله. يهدف حساب البطارية فقط إلى تسخين الغرفة.
• تتأثر قوة أحد أقسام البطارية بموادها. في الحساب ، يمكنك استخدام مؤشر قوة 180 واط من قسم واحد من المبرد الحديث.

على سبيل المثال ، تحتاج إلى حساب مشعات لتسخين غرفة مساحتها 25 مترًا مربعًا. م في هذه الحالة ، ينتج القسم 180 واط من الطاقة. ثم 25 مترًا مربعًا * 100/180 واط = 13 قسمًا. هذا يعني أنك بحاجة إلى مشعاع به 13 قسمًا في الغرفة ، ولكن إذا كانت الغرفة زاوية ، فنحن نعلم 15 قسمًا 13 * 1.2.

من المهم أن تتذكر أنه بغض النظر عن مدى جودة حساب تدفئة المبنى ، فإن التركيب غير الصحيح لجميع العناصر سيؤدي إلى تدفئة غير فعالة (الشكل 4)

فوائد استخدام أنظمة الطاقة الشمسية

سيؤدي تركيب مجمعات الطاقة الشمسية إلى تقليل تكلفة التدفئة التقليدية بشكل كبير. الطاقة الشمسية مجانية ، وإلى جانب ذلك فإن الأنظمة الشمسية لا تضر بالبيئة. هذا هو السبب في البلدان التي تشعر فيها السلطات بالقلق بشأن البيئة ، تنتشر طريقة تدفئة المنازل هذه (اقرأ: "افعل ذلك بنفسك النظام الشمسي"). سيوفر الاستخدام المكثف للأنظمة الشمسية الموارد التي تُستخدم تقليديًا للتدفئة (الفحم والغاز الطبيعي) وحل مشكلة الطاقة.

يتميز التسخين الشمسي بالمزايا التالية:

• التشغيل الفعال وتحقيق وفورات كبيرة في نظام التدفئة الرئيسي للمنزل ؛
• سلامة الاستخدام
• عمر خدمة طويل
• المظهر الجمالي ، القدرة على تحديد معلمات المجمع.

أخيرا

يوصي الخبراء بشراء خزان في نقاط البيع المعتمدة. في هذه الحالة ، يتم تقديم الأوراق دائمًا للمستهلك ، مما يؤكد جودة المنتج. علاوة على ذلك ، في حالة حدوث أعطال أو عيوب أو انتهاك لسلامة الحاوية ، هناك دائمًا فرصة لإعادة منتج منخفض الجودة إلى البائع.
