نختار مضخة تسخين هواء إلى ماء

مثال على حساب مضخة الحرارة

سنختار مضخة حرارية لنظام التدفئة لمنزل من طابق واحد بمساحة إجمالية تبلغ 70 مترًا مربعًا. م مع ارتفاع السقف القياسي (2.5 م) معمارية عقلانية وعزل حراري للهياكل المرفقة التي تلبي متطلبات أكواد البناء الحديثة. لتدفئة الطابق الأول. م من هذا الكائن ، وفقًا للمعايير المقبولة عمومًا ، يجب أن تنفق 100 واط من الحرارة. وبالتالي ، لتدفئة المنزل بأكمله ، ستحتاج إلى:

س = 70 × 100 = 7000 واط = 7 كيلو واط من الطاقة الحرارية.

نختار ماركة المضخة الحرارية "TeploDarom" (موديل L-024-WLC) بقدرة حرارة ناتجة W = 7.7 كيلو وات. يستهلك ضاغط الوحدة N = 2.5 كيلو واط من الكهرباء.

حساب الجامع

التربة في المنطقة المخصصة لبناء المجمع هي طينية ، ومستوى المياه الجوفية مرتفع (نأخذ القيمة الحرارية p = 35 واط / م).

يتم تحديد قوة المجمع من خلال الصيغة:

Qk \ u003d W - N \ u003d 7.7 - 2.5 \ u003d 5.2 كيلو واط.

حدد طول أنبوب التجميع:

L = 5200/35 = 148.5 م (تقريبًا).

بناءً على حقيقة أن مد دائرة أطول من 100 متر أمر غير منطقي بسبب المقاومة الهيدروليكية العالية بشكل مفرط ، فإننا نقبل ما يلي: يتكون مجمع المضخة الحرارية من دائرتين - 100 متر وطول 50 مترًا.

يتم تحديد مساحة الموقع التي يجب أخذها ضمن المجمع بواسطة الصيغة:

S = L x A ،

حيث A هي الخطوة بين الأقسام المتجاورة من الكفاف. نقبل: أ = 0.8 م.

ثم S = 150 × 0.8 = 120 قدمًا مربعًا. م.

أنواع تصاميم المضخات الحرارية

هناك الأنواع التالية:

• TN "هواء - هواء" ؛
• TN "هواء - ماء" ؛
• TN "التربة - الماء" ؛
• TN "ماء - ماء".

الخيار الأول هو نظام تقسيم تقليدي يعمل في وضع التسخين. يتم تركيب المبخر في الشارع ، ويتم تركيب كتلة مع مكثف داخل المنزل. يتم تفجير الأخير بواسطة مروحة ، بسبب تدفق الهواء الدافئ إلى الغرفة.

إذا كان هذا النظام مزودًا بمبادل حراري خاص بأنابيب فرعية ، فسيتم الحصول على مضخة حرارة من الهواء إلى الماء. وهي متصلة بنظام تسخين المياه.

لا يمكن وضع مبخر مضخة حرارية من الهواء إلى الهواء أو من الهواء إلى الماء في الشارع ، ولكن في قناة تهوية العادم (يجب إجباره). في هذه الحالة ، ستتم زيادة كفاءة HP عدة مرات.

تستخدم المضخات الحرارية من نوعي "الماء - الماء" و "التربة - الماء" ما يسمى بالمبادل الحراري الخارجي أو ، كما يطلق عليه أيضًا ، جهاز تجميع لاستخراج الحرارة.

رسم تخطيطي لمضخة الحرارة

هذا أنبوب طويل ، وعادة ما يكون من البلاستيك ، والذي من خلاله يدور وسط سائل ، ويغسل المبخر. كلا النوعين من HP هما نفس الجهاز: في حالة واحدة ، يتم غمر المجمع في قاع خزان سطحي ، وفي الحالة الثانية ، في الأرض. يقع مكثف مثل هذا HP في مبادل حراري متصل بنظام تسخين المياه.

يعد توصيل HP وفقًا لمخطط "الماء - الماء" أقل صعوبة بكثير من "التربة - الماء" ، حيث لا توجد حاجة للحفر. في الجزء السفلي من الخزان يتم وضع الأنبوب على شكل حلزوني. بالطبع ، هذا المخطط المائي فقط مناسب لهذا المخطط ، والذي لا يتجمد في القاع في الشتاء.

صنع مولد حراري بيديك

قائمة الأجزاء والملحقات لإنشاء مولد حراري:

• لقياس الضغط عند مدخل ومخرج غرفة العمل ، هناك حاجة إلى مقياسين للضغط ؛

• مقياس حرارة لقياس درجة حرارة السائل الداخل والخارج ؛
• صمام لإزالة الجيوب الهوائية من نظام التدفئة ؛
• مدخل ومخرج الأنابيب مع الصنابير ؛
• الأكمام لمقاييس الحرارة.

اختيار مضخة الدورة الدموية

للقيام بذلك ، تحتاج إلى تحديد المعلمات المطلوبة للجهاز. السمة الأولى هي قدرة المضخة على العمل مع السوائل ذات درجة الحرارة العالية. إذا تم إهمال هذا الشرط ، فستفشل المضخة بسرعة.

بعد ذلك ، تحتاج إلى تحديد ضغط التشغيل الذي يمكن أن تخلقه المضخة.

بالنسبة لمولد الحرارة ، يكفي أن يتم الإبلاغ عن ضغط 4 أجواء عند مدخل السائل ، يمكنك رفع هذا الرقم إلى 12 جوًا ، مما سيزيد من معدل تسخين السائل.

لن يكون لأداء المضخة تأثير كبير على معدل التسخين ، حيث أنه أثناء التشغيل يمر السائل عبر قطر فوهة ضيق بشكل مشروط. ينقل عادة ما يصل إلى 3-5 أمتار مكعبة من الماء في الساعة. سيكون لمعامل تحويل الكهرباء إلى طاقة حرارية تأثير أكبر بكثير على تشغيل مولد الحرارة.

صنع غرفة التجويف

لكن في هذه الحالة ، سينخفض ​​تدفق الماء ، مما يؤدي إلى اختلاطه بالكتل الباردة. تعمل فتحة الفوهة الصغيرة أيضًا على زيادة عدد فقاعات الهواء ، مما يزيد من ضوضاء التشغيل ويمكن أن يتسبب في تكوين فقاعات بالفعل في غرفة المضخة. هذا سوف يقلل من عمر الخدمة. يعتبر القطر الأكثر قبولًا ، كما أوضحت الممارسة ، هو 9-16 ملم.

وفقًا لشكل وملامح الفوهة ، توجد أشكال أسطوانية ومخروطية ومستديرة. من المستحيل أن نقول بشكل لا لبس فيه أي خيار سيكون أكثر فعالية ، كل هذا يتوقف على بقية معلمات التثبيت. الشيء الرئيسي هو أن عملية الدوامة تنشأ بالفعل في مرحلة الدخول الأولي للسائل في الفوهة.

حساب المجمع الأفقي لمضخة الحرارة

تعتمد كفاءة المجمّع الأفقي على درجة حرارة الوسط المغمور فيه ، والتوصيل الحراري ، وكذلك منطقة التلامس مع سطح الأنبوب. طريقة الحساب معقدة نوعًا ما ، لذلك ، في معظم الحالات ، يتم استخدام البيانات المتوسطة.

• 10 ث - عند دفنها في التربة الجافة الرملية أو الصخرية ؛
• 20 واط - في التربة الطينية الجافة ؛
• 25 واط - في التربة الطينية الرطبة ؛
• 35 وات - في تربة طينية رطبة جدًا.

وبالتالي ، لحساب طول المجمع (L) ، يجب تقسيم الطاقة الحرارية المطلوبة (Q) على القيمة الحرارية للتربة (p):

L = س / ع.

لا يمكن اعتبار القيم المقدمة صالحة إلا إذا تم استيفاء الشروط التالية:

• الأرض فوق المجمع ليست مبنية أو مظللة أو مزروعة بأشجار أو شجيرات.
• المسافة بين المنعطفات المتجاورة للولب أو أقسام "الأفعى" لا تقل عن 0.7 متر.

عند حساب المجمع ، يجب أن يؤخذ في الاعتبار أن درجة حرارة التربة تنخفض بعدة درجات بعد السنة الأولى من التشغيل.

كيف تعمل المضخات الحرارية

يوجد في أي HP وسيط عمل يسمى المبرد. عادة ما يعمل الفريون بهذه السعة ، في كثير من الأحيان - الأمونيا. يتكون الجهاز نفسه من ثلاثة مكونات فقط:

• المبخر؛
• ضاغط؛
• مكثف.

المبخر والمكثف هما خزانان يشبهان الأنابيب الطويلة المنحنية - الملفات. يتم توصيل المكثف في أحد طرفيه بمخرج الضاغط والمبخر بالمدخل. يتم ربط أطراف الملفات ويتم تثبيت صمام تخفيض الضغط عند التقاطع بينهما. يكون المبخر على اتصال - بشكل مباشر أو غير مباشر - بوسط المصدر ، بينما يكون المكثف على اتصال بنظام التدفئة أو نظام DHW.

كيف تعمل المضخة الحرارية

يعتمد تشغيل HP على الترابط بين حجم الغاز وضغطه ودرجة حرارته. إليك ما يحدث داخل الركام:

1. الأمونيا أو الفريون أو المبرد الآخر ، الذي يتحرك عبر المبخر ، يسخن من وسط المصدر ، على سبيل المثال ، إلى درجة حرارة +5 درجات.
2. بعد مرور المبخر ، يصل الغاز إلى الضاغط الذي يضخه في المكثف.
3. يتم وضع المبرد الذي يضخه الضاغط في المكثف بواسطة صمام تخفيض الضغط ، لذلك يكون ضغطه هنا أعلى منه في المبخر. كما تعلم ، مع زيادة الضغط ، تزداد درجة حرارة أي غاز. هذا هو بالضبط ما يحدث لغاز التبريد - فهو يسخن حتى 60-70 درجة. نظرًا لغسل المكثف بواسطة سائل التبريد المتداول في نظام التسخين ، يتم أيضًا تسخين الأخير.
4. من خلال صمام تخفيض الضغط ، يتم تفريغ المبرد في أجزاء صغيرة في المبخر ، حيث ينخفض ​​ضغطه مرة أخرى.يتمدد الغاز ويبرد ، وبما أنه فقد جزءًا من الطاقة الداخلية نتيجة انتقال الحرارة في المرحلة السابقة ، تنخفض درجة حرارته إلى أقل من +5 درجات. بعد المبخر ، يتم تسخينه مرة أخرى ، ثم يتم ضخه في المكثف بواسطة الضاغط - وهكذا دواليك. علميًا ، تسمى هذه العملية دورة كارنو.

الميزة الرئيسية لـ HP هي أن الطاقة الحرارية مأخوذة من البيئة مجانًا. صحيح ، من أجل إنتاجه ، من الضروري إنفاق قدر معين من الكهرباء (للضاغط ومضخة الدوران / المروحة).

لكن HP لا تزال مربحة للغاية: لكل كيلو واط ساعة من الكهرباء المستهلكة ، من الممكن الحصول على 3 إلى 5 كيلو واط في الساعة من الحرارة.

مصادر

• http://aquagroup.ru/articles/skvazhiny-dlya-teplovyh-nasosov.html
• http://VTeple.xyz/teplovoy-nasos-voda-voda-printsip-rabotyi/
• https://6sotok-dom.com/dom/otoplenie/raschet-moshhnosti-teplovogo-nasosa.html
• https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/teplovoj-nasos-dlya-otopleniya-doma.html
• http://avtonomnoeteplo.ru/altenergiya/148-teplovye-nasosy-voda-voda.html
• http://avtonomnoeteplo.ru/altenergiya/290-burenie-skvazhin-dlya-teplovyh-nasosov.html
• https://kotel.guru/alternativnoe-otoplenie/teplogenerator-kavitacionnyy-dlya-otopleniya-pomescheniya.html
• http://skvajina.com/teplovoy-nasos/
• http://www.burovik.ru/burenie-skvazhin-teplovye-nasosy.html

ملامح الآبار لمضخات الحرارة

العنصر الرئيسي في تشغيل نظام التدفئة عند استخدام هذه الطريقة هو البئر. يتم حفره من أجل تركيب مسبار خاص للحرارة الجوفية ومضخة حرارية فيه مباشرة.

يعتبر تنظيم نظام التدفئة القائم على المضخة الحرارية أمرًا منطقيًا لكل من المنازل الريفية الخاصة الصغيرة والأراضي الزراعية بأكملها. بغض النظر عن المنطقة المراد تسخينها ، قبل حفر الآبار ، يجب إجراء تقييم للقسم الجيولوجي في منطقة الجسم. ستساعد البيانات الدقيقة في حساب عدد الآبار المطلوبة بشكل صحيح.

يجب تحديد عمق البئر بطريقة لا توفر فقط حرارة كافية للكائن قيد الدراسة ، بل تسمح أيضًا باختيار مضخة حرارية ذات خصائص تقنية قياسية. لزيادة نقل الحرارة ، يتم سكب محلول خاص في تجويف الآبار ، حيث توجد الدائرة المركبة (يمكن استخدام الطين كبديل للمحلول).

المطلب الرئيسي لحفر الآبار للمضخات الحرارية هو العزل التام لجميع آفاق المياه الجوفية دون استثناء. خلاف ذلك ، يمكن اعتبار دخول الماء إلى الآفاق الأساسية تلوثًا. إذا وصل المبرد إلى المياه الجوفية ، فستكون له عواقب بيئية سلبية.

أسعار حفر الآبار للمضخات الحرارية

تكلفة تركيب أول دائرة تدفئة جوفية

1	حفر الآبار في الصخور الناعمة	1 بعد الظهر	600
2	حفر الآبار في الصخور الصلبة (الحجر الجيري)	1 بعد الظهر	900
3	تركيب (خفض) مسبار حرارة جوفية)	1 بعد الظهر	100
4	العقص وملء الكفاف الخارجي	1 بعد الظهر	50
5	ردم البئر لتحسين نقل الحرارة (غربلة الجرانيت)	1 بعد الظهر	50

لماذا اخترت مضخة حرارية لتدفئة منزلي ونظام إمداد المياه؟

لذلك اشتريت قطعة أرض لبناء منزل بدون غاز. احتمال توريد الغاز في 4 سنوات. كان علينا أن نقرر كيف نرتقي إلى مستوى هذا الوقت.

تم النظر في الخيارات التالية:

1. 1) حامل الغاز
   2) وقود الديزل
   3) الكريات

تتناسب تكاليف جميع أنواع التدفئة هذه ، لذلك قررت إجراء حساب مفصل باستخدام مثال خزان الغاز. كانت الاعتبارات على النحو التالي: 4 سنوات على استيراد الغاز المسال ، ثم استبدال الفوهة في المرجل ، وتزويد الغاز الرئيسي وتقليل تكلفة إعادة العمل. النتيجه هي:

• لمنزل مساحته 250 مترًا مربعًا ، تبلغ تكلفة المرجل وخزان الغاز حوالي 500000 روبل
• المنطقة بأكملها تحتاج إلى تطهير
• توافر مدخل مناسب للناقلة للمستقبل
• صيانة حوالي 100،000 روبل في السنة:
• سيكون المنزل مزودًا بالتدفئة + الماء الساخن
• عند درجة حرارة -150 درجة مئوية وأقل من 15 إلى 20000 روبل في الشهر).

مجموع:

• خزان غاز + غلاية - 500000 روبل
• عملية 4 سنوات - 400000 روبل
• توريد أنبوب الغاز الرئيسي إلى الموقع - 350.000 روبل
• استبدال الفوهة ، صيانة الغلاية - 40000 روبل

في المجموع - 1،250،000 روبل والكثير من الجلبة حول مسألة التدفئة في السنوات الأربع المقبلة! الوقت الشخصي من حيث المال هو أيضًا مبلغ مناسب.

لذلك وقع خياري على مضخة حرارية بتكاليف مناسبة لحفر 3 آبار 85 متر وشرائها مع التركيب. تعمل المضخة الحرارية Buderus 14 kW منذ عامين. قبل عام قمت بتركيب عداد منفصل لها: 12000 كيلو وات ساعة في السنة !!! من حيث المال: 2400 روبل في الشهر! (دفعات الغاز الشهرية ستكون أعلى) تدفئة وماء ساخن وتكييف مجاني في الصيف!

يعمل تكييف الهواء عن طريق رفع المبرد عند درجة حرارة +6-8 درجة مئوية من الآبار ، والذي يستخدم لتبريد المباني من خلال وحدات ملف المروحة التقليدية (مشعاع بمروحة ومستشعر درجة الحرارة).

مكيّفات الهواء العادية أيضًا كثيفة الاستهلاك للطاقة - على الأقل 3 كيلو واط لكل غرفة. هذا هو 9-12 كيلو واط للمنزل كله! يجب أيضًا أن يؤخذ هذا الاختلاف في الاعتبار عند استرداد المضخة الحرارية.

لذا فإن المردود من 5 إلى 10 سنوات هو خرافة بالنسبة لأولئك الذين يجلسون على أنبوب غاز ، والباقي مرحب بهم في نادي مستهلكي الطاقة "الخضراء".

الفروق الدقيقة في التثبيت

عند اختيار المضخة الحرارية من الماء إلى الماء ، من المهم حساب ظروف تشغيلها. إذا كان الرئيسي مغمورًا في خزان ، فيجب أن يؤخذ حجمه في الاعتبار (لبحيرة مغلقة ، بركة ، إلخ) ، وعند تركيبه في نهر ، معدل التدفق

إذا كانت الحسابات غير صحيحة ، فستتجمد الأنابيب بالجليد وستكون كفاءة المضخة الحرارية صفرًا.

ما هو المبرد وكيف يعمل

عند أخذ عينات من المياه الجوفية ، يجب مراعاة التقلبات الموسمية. كما تعلم ، في الربيع والخريف تكون كمية المياه الجوفية أعلى منها في الشتاء والصيف. وبالتحديد ، سيكون الوقت الرئيسي لتشغيل المضخة الحرارية في فصل الشتاء. لضخ المياه وضخها ، تحتاج إلى استخدام مضخة تقليدية تستهلك أيضًا الكهرباء. يجب تضمين تكاليفها في التكاليف العامة وفقط بعد ذلك يجب النظر في كفاءة وفترة الاسترداد للمضخة الحرارية.

خيار رائع هو استخدام المياه الارتوازية. ينبثق من طبقات عميقة عن طريق الجاذبية والضغط. ولكن سيتعين عليك تثبيت معدات إضافية لتعويض ذلك. وإلا فقد تتلف أجزاء من المضخة الحرارية.

العيب الوحيد لاستخدام بئر ارتوازي هو تكلفة الحفر. لن يتم سداد التكاليف قريبًا بسبب عدم وجود مضخة لرفع المياه من بئر تقليدي وضخها في الأرض.

تكنولوجيا تشغيل مولد الحرارة التدفئة

في جسم العمل ، يجب أن يتلقى الماء سرعة وضغطًا متزايدًا ، يتم تنفيذه باستخدام أنابيب بأقطار مختلفة ، تتناقص على طول التدفق. في وسط غرفة العمل ، يتم خلط العديد من تدفقات الضغط ، مما يؤدي إلى ظاهرة التجويف.

من أجل التحكم في خصائص سرعة تدفق المياه ، يتم تثبيت أجهزة الكبح في المخرج وأثناء تجويف العمل.

ينتقل الماء إلى الأنبوب الفرعي في الطرف المقابل للغرفة ، حيث يتدفق منه في اتجاه العودة لإعادة استخدامه عن طريق مضخة الدوران. يحدث توليد التسخين والحرارة بسبب الحركة والتمدد الحاد للسائل عند مخرج فتحة الفوهة الضيقة.

الخصائص الإيجابية والسلبية لمولدات الحرارة

تصنف مضخات التجويف على أنها أجهزة بسيطة. في نفوسهم ، يتم تحويل الطاقة الميكانيكية المحركة للماء إلى طاقة حرارية ، والتي يتم إنفاقها على تسخين الغرفة. قبل بناء وحدة تجويف بيديك ، يجب ملاحظة إيجابيات وسلبيات هذا التثبيت. تشمل الخصائص الإيجابية ما يلي:

• التوليد الفعال للطاقة الحرارية ؛
• اقتصادية في التشغيل بسبب عدم وجود الوقود على هذا النحو ؛
• خيار ميسور التكلفة للشراء وصنع يديك.

مولدات الحرارة لها عيوب:

• عملية صاخبة للمضخة وظواهر التجويف ؛
• ليس من السهل دائمًا الحصول على مواد الإنتاج ؛
• يستخدم طاقة مناسبة لغرفة تبلغ مساحتها 60-80 مترًا مربعًا ؛
• يشغل مساحة كبيرة من الغرفة القابلة للاستخدام.

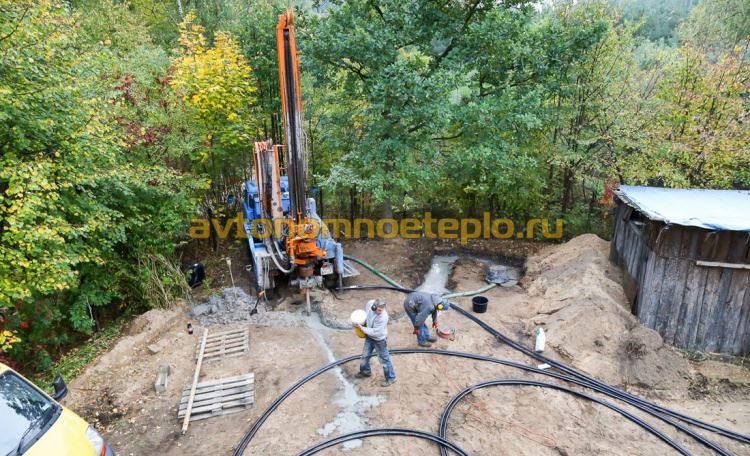

حفر الآبار لنظام المضخات الحرارية

من الأفضل أن تعهد بجهاز البئر إلى مؤسسة تركيب احترافية. من الأفضل أن يقوم ممثلو الشركة التي تبيع المضخة الحرارية بذلك. لذلك ، يمكنك أن تأخذ في الاعتبار جميع الفروق الدقيقة للحفر وموقع المجسات من الهيكل ، والوفاء بالمتطلبات الأخرى.

ستساهم منظمة متخصصة في الحصول على إذن لحفر بئر لتحقيقات لمضخة حرارية أرضية. وفقًا للقانون ، يحظر استخدام المياه الجوفية للأغراض الاقتصادية. نحن نتحدث عن استخدام المياه الواقعة أسفل طبقة المياه الجوفية الأولى لأي غرض.

كقاعدة عامة ، يجب الاتفاق على إجراء حفر الأنظمة الرأسية مع إدارة الدولة. عدم وجود تصاريح يؤدي إلى عقوبات.

بعد استلام جميع المستندات اللازمة تبدأ أعمال التثبيت حسب الترتيب التالي:

• يتم تحديد نقاط الحفر وموقع المجسات على الموقع ، مع مراعاة المسافة من الهيكل ، وخصائص المناظر الطبيعية ، ووجود المياه الجوفية ، إلخ. الحفاظ على أدنى فجوة بين الآبار والمنزل لا تقل عن 3 أمتار.
• يتم استيراد معدات الحفر ، وكذلك المعدات اللازمة لأعمال المناظر الطبيعية. يتطلب التثبيت الرأسي والأفقي مثقابًا ومطرقة. لحفر الأرض بزاوية ، يتم استخدام منصات الحفر مع كفاف مروحة. تلقى نموذج كاتربيلر أكبر تطبيق. يتم وضع المجسات في الآبار الناتجة وتملأ الفجوات بحلول خاصة.

يسمح بحفر الآبار للمضخات الحرارية (باستثناء الأسلاك العنقودية) على مسافة لا تقل عن 3 أمتار من المبنى ويجب ألا تتجاوز أقصى مسافة إلى المنزل 100 متر ويتم تنفيذ المشروع على أساس هذه المعايير .

ما هو العمق الذي يجب أن يكون عليه البئر؟

يتم حساب العمق بناءً على عدة عوامل:

• اعتماد الكفاءة على عمق البئر - هناك ما يسمى بانخفاض سنوي في نقل الحرارة. إذا كان للبئر عمق كبير ، وفي بعض الحالات يكون من الضروري إنشاء قناة تصل إلى 150 مترًا ، فسيحدث كل عام انخفاض في مؤشرات الحرارة المتلقاة ، بمرور الوقت ستستقر العملية. عمل بئر بحد أقصى العمق ليس هو الحل الأفضل. عادة ، يتم عمل عدة قنوات عمودية ، بعيدة عن بعضها البعض. المسافة بين الآبار 1-1.5 م.
• يتم حساب عمق حفر بئر للتحقيقات مع مراعاة ما يلي: المساحة الإجمالية للأراضي المجاورة ، ووجود المياه الجوفية والآبار الارتوازية ، وإجمالي المساحة الساخنة. لذلك ، على سبيل المثال ، يتم تقليل عمق حفر الآبار ذات المياه الجوفية المرتفعة بشكل حاد ، مقارنة بصناعة الآبار في التربة الرملية.

يعتبر إنشاء الآبار الحرارية الجوفية عملية فنية معقدة. يجب أن يتم تنفيذ جميع الأعمال ، بدءًا من وثائق المشروع وانتهاءً بتشغيل المضخة الحرارية ، حصريًا بواسطة متخصصين.

لحساب التكلفة التقريبية للعمل ، استخدم الآلات الحاسبة عبر الإنترنت. تساعد البرامج في حساب حجم الماء في البئر (يؤثر على كمية البروبيلين غليكول المطلوبة) وعمقها وإجراء حسابات أخرى.

كيف تملأ البئر

غالبًا ما يقع اختيار المواد بالكامل على المالكين أنفسهم.

قد ينصحك المقاول بالاهتمام بنوع الأنبوب والتوصية بالتركيب لملء البئر ، ولكن يجب اتخاذ القرار النهائي بشكل مستقل. ما هي الخيارات؟

• الأنابيب المستخدمة في الآبار - استخدم خطوطًا بلاستيكية ومعدنية. كما أظهرت الممارسة ، فإن الخيار الثاني مقبول أكثر. لا تقل مدة خدمة الأنبوب المعدني عن 50-70 عامًا ، وتتمتع جدران المعدن بموصلية حرارية جيدة ، مما يزيد من كفاءة المجمع.البلاستيك أسهل في التركيب ، لذلك غالبًا ما تقدمه منظمات البناء.
• مادة لسد الفجوات بين الأنبوب والأرض. يعتبر سد البئر قاعدة إلزامية يجب اتباعها. إذا لم يتم ملء الفراغ بين الأنبوب والأرض ، يحدث الانكماش بمرور الوقت ، مما قد يضر بسلامة الدائرة. تمتلئ الفجوات بأي مادة بناء ذات موصلية ومرونة حرارية جيدة ، مثل بيتونيت ، ويجب ألا يتعارض ملء البئر لمضخة الحرارة مع الدوران الطبيعي للحرارة من الأرض إلى المجمع. يتم العمل ببطء حتى لا تترك فراغات.

حتى إذا تم حفر وتموضع المجسات من المبنى ومن بعضها البعض بشكل صحيح ، فستكون هناك حاجة إلى عمل إضافي بعد عام بسبب انكماش المجمع.

—
