أجهزة قياس الحرارة
عدادات الحرارة التاكومترية (الريشة ، التوربينات ، اللولب) هي أبسط الأجهزة. يعتمد مبدأ تشغيل عدادات الحرارة الميكانيكية على تحويل الحركة الانتقالية لتدفق السائل إلى حركة دورانية لجزء القياس. تتكون عدادات الحرارة الميكانيكية من عداد حرارة وعدادات مياه دوارة أو دوارة ميكانيكية. هذه هي أرخص عدادات الحرارة حتى الآن ، ولكن من الضروري إضافة تكلفة الفلاتر الخاصة المثبتة أمام كل مقياس حرارة ميكانيكي إلى تكلفتها. ونتيجة لذلك ، فإن سعر هذه المجموعات يقل بنسبة 10-15٪ عن الأنواع الأخرى من عدادات الحرارة ، ولكن فقط لأقطار خطوط الأنابيب الاسمية التي لا تتجاوز 32 مم. بالنسبة لخطوط الأنابيب ذات القطر الأكبر ، يكون سعر عدادات الحرارة الميكانيكية وغيرها متساويًا أو أعلى.
تشمل عيوب عدادات الحرارة الميكانيكية استحالة استخدامها مع زيادة عسر الماء ، ووجود جزيئات دقيقة من الحجم والصدأ والقياس فيها ، مما يؤدي إلى انسداد المرشحات وعدادات التدفق الميكانيكية. لهذه الأسباب ، في جميع أنحاء روسيا تقريبًا ، يُسمح بتركيب عدادات التدفق الميكانيكي فقط في الشقق والمنازل الخاصة الصغيرة وما إلى ذلك. بالإضافة إلى ذلك ، تولد مقاييس التدفق الميكانيكية أعلى خسارة لضغط الماء مقارنة بأنواع مقاييس التدفق الأخرى.
مقياس التسخين الكهرومغناطيسي
هذا نموذج مكلف من الأجهزة الحرارية ، وينتمي إلى الأجهزة الأكثر دقة. مبدأ تشغيل العداد الكهرومغناطيسي هو تمرير المبرد عبر الجهاز ، بينما يقوم المجال الكهرومغناطيسي بتوصيل تيار ضعيف. يحتاج هذا الجهاز إلى الصيانة ، أي تنظيفه بشكل دوري.
أرز. 4 عدادات الحرارة الكهرومغناطيسية
يتكون الجهاز الكهرومغناطيسي من 3 أجزاء رئيسية:
- محول أساسي
- وحدة إلكترونية يمكن أن تعمل من البطاريات ومن التيار الكهربائي ؛
- مجسات درجة الحرارة.
في هذه الحالة ، يمكن تثبيت الجهاز الحراري الكهرومغناطيسي في أي وضع (أفقيًا ، أو رأسيًا ، أو بزاوية) ، ولكن هذا يحدث فقط عندما تكون المنطقة التي يتم فيها تثبيت العداد ممتلئة باستمرار بسائل التبريد.
إذا كان قطر الأنبوب لا يتطابق مع قطر شفة الجهاز ، فيمكن استخدام المحولات.
مبدأ تشغيل مقياس الحرارة
01 يناير 2015. بقلم Super User. نشرت في مقالات مفيدة
تأتي عدادات الحرارة بطبيعتها مع مقياس تدفق ميكانيكي وفوق صوتي ، يتم من خلاله تشكيل تكلفة مقياس حرارة الشقة. يتم تثبيت مقياس الحرارة على كل من خطوط أنابيب الإمداد والعودة لنظام التدفئة ، والتي تسمح بها الشركة المصنعة. كيف يعمل مقياس الحرارة ، مقياس الحرارة في الشقة. يعتمد مبدأ التشغيل على كمية المياه التي تمر عبر مقياس الحرارة المركب وفرق درجة حرارة المبرد في أنابيب الإمداد والعودة. كما يعلم الجميع الماء الساخن يدخل البطاريات (مشعات) ويسخن الهواء داخل الغرفة ومنه نحصل على الفرق في درجات حرارة الماء عند مدخل ومخرج الشقة.
Q هو مقدار الحرارة المستهلكة
م - معدل التدفق الكتلي لسائل التبريد ، [م 3 / ساعة]
c هي السعة الحرارية للمبرد ، [Gcal / kg⋅ ° C]
t1 ، t2 هي درجات حرارة سائل التبريد عند مدخل ومخرج النظام ، على التوالي ،
يتم إرسال بيانات مقياس الحرارة من مستشعر تدفق المياه إلى الآلة الحاسبة ، كما أنها تتلقى البيانات من مستشعرين لدرجة الحرارة ، يقعان على التوالي في أنابيب الإمداد والعودة. تعالج الآلة الحاسبة البيانات الأولية وتحفظها في الأرشيف. يتم نقل جميع المعلومات اللازمة للمستخدم إلى الشاشة ويمكن أيضًا قراءتها بواسطة نظام جمع البيانات عبر الراديو أو المبوس السلكي.
إنشاء التقرير:
لقد قمت بتثبيت مقياس حرارة فردي (مقياس حرارة) ويطرح السؤال على الفور حول كيفية قراءة المعلومات وإنشاء تقرير لمؤسسة الإمداد الحراري.من الضروري دراسة تعليمات التشغيل الخاصة بمقياس الحرارة المثبت ، والذي يصف كيفية عرض المعلومات الضرورية بشكل صحيح. اعتمادًا على الشركة المصنعة لمقياس الحرارة ، يتم عرض الطاقة الحرارية على الشاشة بكميات فيزيائية مختلفة. هذا ضروري ، 1 Gcal = 4.187 GJ = 1163 kW / h ، من أجل النقل الصحيح للطاقة الحرارية. غالبًا ما تصدر المنظمة المشغلة فواتير وفقًا للتعريفة في Gcal ، لذلك يجب فهم نظام التحويل.
يحتاج كل مستأجر اشترى مقياس حرارة إلى معرفة أنه إلى جانب القراءات الفعلية لمقياس الحرارة الفردي للشقة ، من الضروري دفع تكاليف تدفئة المناطق المشتركة ، مثل السلالم والمصاعد والطوابق السفلية ، في المتوسط 0.5 غريفنا. . لكل 1 م 2 من مساحة الشقة الخاصة.
تعتمد منهجية احتساب هذه الدفعة على المستندات القانونية التالية:
مرسوم بتاريخ 21 أبريل 2005 N 630 بشأن الموافقة على قواعد استخدام الخدمات من الحرق المركزي والتزويد بالبرد
وإمداد الماء الساخن والمياه وعقد موحد لتقديم الخدمات من الحرق المركزي وتزويد الماء البارد والساخن وإمدادات المياه.
الأمر رقم 31.10.2006 N 359 المتعلق بتأكيد منهجية تسخين كمية الحرارة المستخدمة لإحراق مكان النيران الحارقة للمنازل السكنية الغنية ، يجب دفع هذه الرسوم مقابل حرقها
طلب 22.02.2008 N 47 بشأن الموافقة على التوصية بشأن كيفية إصلاح طرق rozrahunka كمية الدفء المحروقة في مكان حارق من المنازل السكنية الغنية بالكورستوفانيا الحارقة ، تلك الرسوم للحرق.
صحيفة رقم D11-10 / 37466 بتاريخ 14 أكتوبر 2002. وفقًا لتفسيرات ZNDPI الأوكرانية على الحياة المدنية ، فإن توصيات 1،2 لمعامل تسخين الطاقة الحرارية ، ملطخة بالحرق باستخدام coristuvannya الحارقة وعدم تكسية الحرارة المحروقة.
ميزات جهاز عداد تدفئة المنزل العامة
عداد تدفئة المنزل العام.
يستخدم هذا الجهاز في المباني السكنية. في اجتماع للمقيمين ، تم تحديد مسألة تركيب عداد تدفئة منزلي مشترك - للجهاز المشترك عدد من المزايا مقارنة بالمقياس الفردي. أولاً ، سيكون عداد المنزل المشترك أرخص بكثير. ثانيًا ، سيتم احتساب قراءات الجهاز وفقًا لعدد السكان ، أي لن تضطر إلى دفع الكثير. الشخص المسؤول ، الذي تم اختياره في الاجتماع ، يدفع مقابل خدمة المرافق هذه. هذا الشخص مسؤول أيضًا عن شراء العداد. يعد عداد المنزل المشترك أغلى بكثير من نوع فردي من الأجهزة ، ولكن إذا تم تقسيمه بالتساوي بين السكان ، فسيكون مربحًا.
يمكن تركيب عداد منزلي مشترك بيديك. للقيام بذلك ، تحتاج إلى توصيله بالأنبوب المركزي ، والذي يوفر تدفئة للمنزل من خلال مجمع المنزل. طريقة التثبيت الثانية هي التثبيت في خط الإرجاع. يزيل هذا الأنبوب سائل التبريد من نوع النفايات من الرادياتير. لا تتميز كلتا طريقتين لتوصيل الجهاز بتعقيد العمل.
المبرد ، الذي يتم من خلاله تنظيم عملية التبادل الحراري ، هو في نفس الوقت جهاز لتوصيل العداد. لتجنب المشاكل أثناء التثبيت ، قم بدعوة أخصائي. ومع ذلك ، سيتعين عليك دفع مبلغ إضافي مقابل خدمات السيد. يتم تثبيت عداد تدفئة منزلي مشترك في المبرد: بهذه الطريقة سيكون من الأسهل عليك أخذ القراءات.
جهاز التدفئة متر البيت المشترك.
يتم شراء عداد نوع فردي وتثبيته في الشقة من قبل المالك. يدفع مقابل كل شيء: الجهاز ، خدمات السيد ، الإيصالات. أي أن مقياس الحرارة يخصه شخصياً ، فهو مسؤول عنه بالكامل. يعتبر هذا الجهاز العادي حلاً مثاليًا في حالة رفض عداد المنزل المشترك. إن وجود هذا الجهاز يبسط حياتك إلى حد كبير: لذلك ستكون هادئًا من أجل صدق الدفع مقابل التدفئة. لذلك ، من الضروري تثبيت مقياس حرارة ، حتى لو كان الجيران ضد النظام المشترك.
توجد بعض الصعوبات في تركيب عداد فردي.على سبيل المثال ، إذا كانت الأسلاك في منزلك عموديًا ، فسيتم مخطط العمل على عدة مراحل ، نظرًا لعدم وجود جزء مركزي من مصدر الحرارة. أي أنه من الضروري إدخال الناهض في جميع غرف الشقة.
يتم حل المشكلة عن طريق ربط مقياس الحرارة بالرادياتير. المبرد ينظم عملية نقل الحرارة ، والجهاز الثابت ينظم كمية الحرارة المنتجة. في نفس الوقت ، يعمل العداد بكفاءة ولفترة طويلة. سعر عداد التدفئة في الشقة أغلى بكثير ، لأنه يعتبر أكثر موثوقية وله ضمان من الشركة المصنعة.
متر والتوفير
لا يضمن تركيب الأجهزة بعد تخفيضًا حقيقيًا في رسوم الخدمة. ما الذي يجب القيام به لتقليل مبلغ المدفوعات؟ بعد تركيب أجهزة قياس الشقة ، جنبًا إلى جنب مع صمامات التحكم ، سوف تتلقى وتدفع بالضبط ما تحتاج إليه.
مع هذا النهج ، سيكون اعتمادك على تصرفات زملائك في المنزل أقل.
مخطط عملي لتركيب عدادات التدفئة:
- يتم وضع جهاز قياس في فرع الناهض المشترك. يجب أن يتم تنفيذ هذه الأعمال من قبل محترفين فقط وأن يتم ختمها من قبل متخصصين من شركة الإدارة.
- ترموستات مثبتة في المشعات. بمساعدتهم ، يتم تنظيم توريد المبرد. إذا لم تكن هناك أموال لمثل هذا الحل ، فيمكن أيضًا تثبيت صمام تقليدي. تذكر أن الإصدارات اللولبية غير مرغوب فيها. لأن الحشية يمكن أن تغلق الأنبوب في لحظة غير متوقعة ، مما سيؤدي إلى انخفاض درجة الحرارة في شقتك.
- يجب أن تكون منظمات الحرارة المثالية ميكانيكية أو إلكترونية. جوهر عملهم بسيط: لديهم مستشعر درجة الحرارة ، والذي يقع خارج منطقة تدفق الهواء الصاعد من البطارية. بعد التكوين الصحيح ، سيوفرون مثل هذا النظام الذي يعد ضروريًا للحفاظ على درجة حرارة الهواء المبرمجة في الشقة.
ما هي الإجراءات التي يمكن أن يتخذها أصحاب المباني المجهزة بنظام تدفئة قائم؟ يعد تركيب المعدات التي تنظم إمداد كل بطارية بسائل التبريد مكلفًا للغاية. مثل هذا المشروع من غير المرجح أن يسدد الاستثمار الأولي. لا تنسى الحاجة إلى الصيانة الدورية لهذه المرافق. يمكن للمالكين المساعدة في تركيب موازين الحرارة الإلكترونية. وتسمى أيضًا موزعات الحرارة. ينتج سجلاً دائمًا لدرجة حرارة الهواء وسطح البطارية.
تكلفة هذا الجهاز منخفضة (حوالي 1000 روبل). تحتاج إلى تركيبه مباشرة على المبرد. سيكون هناك حافز جيد لتوفير الحرارة ، لأن الدفع سيكون للمورد الذي تم استلامه بالفعل.
نظام التدفئة في مبنى سكني عدادات الحرارة لمبنى سكني كيفية تغيير الشركة الإدارية في مبنى سكني
طول المقطع المستقيم لخط الأنابيب.
تتطلب العديد من أنواع محولات الطاقة عمليات تشغيل طويلة ومستقيمة في بداية ونهاية موقع التثبيت للحصول على القياسات الصحيحة. هذا صحيح بالنسبة لمقاييس تدفق الضغط بالموجات فوق الصوتية والتفاضلية. ولكن في الممارسة العملية ، في غياب المباني المكيفة ، ليس من الممكن دائمًا تلبية هذا المطلب.
قنوات القياس.
عدادات الحرارة الحديثة هي أنظمة قياس معقدة يمكن أن تخدم المحاسبة في وقت واحد لمدخلين أو أكثر من المدخلات الحرارية وللمياه الساخنة الرئيسية. في هذه الحالة ، يصبح مقياس الحرارة عالميًا ويمكن أن يلبي متطلبات مجموعة متنوعة من مستهلكي الحرارة.
وجود نظام تشخيصي.
تم تجهيز معظم عدادات الحرارة بنظام تشخيص ذاتي يوفر فحصًا تلقائيًا دوريًا لحالة الجهاز ويوفر معلومات حول طبيعة الأعطال ووقت بدء الأعطال ومدتها.في الوقت نفسه ، يمكن للأجهزة تسجيل حالات الطوارئ التي تحدث في نظام الإمداد الحراري ، مثل معدل التدفق الحالي الذي يتجاوز النطاق المحدد للجهاز أو خارج الإعدادات التي تم إدخالها في ذاكرة الجهاز ، وانقطاع التيار الكهربائي ، واختلال التوازن الشامل في خطوط الأنابيب ، إلخ.
استقلالية الطاقة.
يجب مراعاة استقلالية الطاقة من موقعين: انقطاع التيار الكهربائي (220 فولت) وسلامة التشغيل. يمكن التعامل مع حالات انقطاع التيار الكهربائي باستخدام مصادر الطاقة غير المنقطعة ، وتعتبر السلامة مهمة عند تشغيل عدادات الحرارة المثبتة في غرف رطبة ورطبة (الأقبية) ، وكذلك في المرافق الاجتماعية: في رياض الأطفال والمدارس وما إلى ذلك.
ظروف التشغيل.
عند اختيار عدادات الحرارة ، من الضروري مراعاة جودة المبرد. إذا كان هناك احتمال وجود شوائب ميكانيكية وغازية في الماء ، فلا يوصى باستخدام عدادات الحرارة فوق الصوتية ومقاييس سرعة الدوران.
في هذه الحالة ، يفضل استخدام عدادات الحرارة الكهرومغناطيسية والدوامة. في حالة وجود شوائب مغنطيسية حديدية في الماء ، لا يوصى باستخدام مقاييس سرعة الدوران ومقاييس الدوامة مع التقاط إشارة كهرومغناطيسية. إذا كانت هناك شوائب في مياه الشبكة تشكل أغشية أو رواسب على السطح الداخلي لخطوط الأنابيب ، فلا يوصى باستخدام عدادات الحرارة الكهرومغناطيسية ، إلخ.
اكتمال التسليم.
عند استخدام عدادات حرارة فردية أو عدادات حرارة مركبة تم الحصول عليها من مورد واحد ، يتم ضمان توافق الكتل والعناصر وقابليتها للتشغيل في الركام. خلاف ذلك ، قد تكون هناك مشاكل مرتبطة بتكييف مقياس الحرارة مع ظروف تطبيق محددة ولا تظهر في مرحلة التشغيل.
فاصل Intertest.
نظرًا لأن الفاصل الزمني للمعايرة فئة اقتصادية (تصل تكلفة التحقق الدوري إلى 10٪ من تكلفة مقياس الحرارة) ، يجب تحديد عدادات الحرارة ذات أكبر فترة معايرة. حاليًا ، يتم استخدامه لعدادات الحرارة المختلفة من 2 إلى 5 سنوات.
توافر وعمق الأرشيف.
تقوم جميع عدادات الحرارة الحديثة تقريبًا بأرشفة المعلومات مع إمكانية الاستخراج اللاحق للبيانات المؤرشفة مباشرة من الجهاز أو باستخدام أطراف إضافية
في الوقت نفسه ، فإن إمكانية عرض البيانات المؤرشفة على لوحة العدادات ذات أهمية كبيرة.
التكلفة والموثوقية.
تختلف تكلفة مجموعة من عدادات الحرارة المختلفة على نطاق واسع وتعتمد على الحمل الحراري للمبنى ، وعدد قنوات قياس الحرارة ، والحاجة إلى قياس الضغط في خط الأنابيب ، وتوافر معدات خارجية إضافية (طابعة ، مودم ) والمورد (المحلي والأجنبي) وعوامل أخرى. تكلفة مقياس الحرارة ترتبط ارتباطًا مباشرًا بالموثوقية.
تركيب عداد تدفئة
لا يتم تنفيذ أي أعمال تركيب لنظام التدفئة (بما في ذلك تركيب مقياس حرارة على بطارية) إلا من قبل المتخصصين. لبدء تثبيت عداد التدفئة ، سوف تحتاج إلى:
- اطلب مشروع تركيب الجهاز.
- تنسيق الحزمة مع المستندات للحصول على إذن للتثبيت مع المرافق العامة.
- إذا وافقت اللجنة ، يتم تنفيذ المشروع وتركيب عدادات التدفئة في الشقة.
- تسجيل العداد في المرافق العامة (وإلا فإنه يعتبر غير صالح) ، وبعد ذلك يتم منحه للاستخدام.
مخطط تركيب عدادات في الشقة في نظام التدفئة.
بعد الإجراءات المذكورة أعلاه ، يمكنك الاتصال بالمتخصصين. إنهم يجب عليهم:
- تنفيذ هذا المشروع.
- قم بتنسيق الوثائق المتعلقة بمسائل الإمداد بالحرارة.
- قم بتركيب عداد.
- قم بتسجيل الجهاز رسميًا.
- تسليم عداد الحرارة لاستخدامه وتحويله إلى اختصاص الجهة الرقابية.
يجب أن يكون لدى أي عداد جواز سفر وشهادة. تشير الوثائق إلى فترة التحقق الأول للجهاز من قبل الشركة المصنعة.
يشار إلى هذه الفترة أيضًا على الجهاز نفسه في شكل ختم.أثناء استخدام مقياس الحرارة ، من الضروري التحقق من قابليته للتشغيل. يتم التحقق من العدادات وفقًا لطراز الجهاز. عادة ما يتم ذلك كل 4 سنوات.
بعد تاريخ انتهاء الصلاحية على العلامة التجارية ، يجب عليك الاتصال إما بـ Rostest في مكان الإقامة ، أو بإحدى المنظمات المتخصصة في فحص العدادات. يجب على الشركات المصنعة أيضًا التحقق من الأجهزة (كقاعدة عامة ، كل شركة لديها خدمة).
كيف تدفع للتدفئة على العداد؟ للدفع مقابل المرافق ، يجب أن تنظر إلى الشكل الموضح على الجهاز. بعد ذلك ، املأ الإيصال ، سترى فيه الفرق بين القراءة الحالية والسابقة. في النهاية ، اضرب الرقم الموجود على العداد في التعريفة الحالية وادفع مقابل الطاقة الحرارية.
مبدأ تشغيل مقياس الحرارة
يحتوي هذا الجهاز على مستشعرين ، أحدهما يسمى مستشعر التدفق ، والثاني هو مستشعر درجة الحرارة. تتمثل مهمة الأول في حساب كمية التدفئة المستهلكة ، والثاني هو قياس درجة الحرارة. الجزء الرئيسي من أي عداد هو مقياس الحرارة. هذا نوع من الحاسبة ، فهو يعطي نتائج العد. للقيام بذلك ، يتم ضرب كمية التدفئة التي يستهلكها العداد في درجة الحرارة. وهكذا ، تتلقى قراءات تدفع منها بعد ذلك.
تركيب عداد حرارة.
التحقق من العدادات. يجب إجراء التحقق مرة كل 4 سنوات. الغرض من هذا الإجراء هو تحديد مدى ملاءمة الجهاز. يجب أن يقوم المدقق بتدوين ملاحظة مناسبة في جواز سفر الجهاز وإصدار شهادة لك ، والتي ستكون بمثابة تأكيد لأداء العداد.
كيف يعمل مقياس الحرارة وأنواع وخصائص هذه الأجهزة
لهذا السبب ، لا يمكن حساب استهلاك الطاقة الحرارية المستهلكة إلا عند تركيب عداد منفصل لكل مشعاع ، وهو أمر غير ممكن اقتصاديًا. في هذه الحالة ، يوصى بتثبيت عداد جماعي إما على المنزل ككل أو على مدخل منفصل (على الرغم من أن الخيار الأخير نادر جدًا).
لذا ، من أين تبدأ العمل على تركيب عداد الطاقة الحرارية:
- من الضروري الحصول على وثيقة تسمى الشروط الفنية من منظمة محلية تعمل في مجال توريد الطاقة الحرارية.
تشير المواصفات الفنية عادةً إلى مكان وطريقة التثبيت ، ومتطلبات العداد (القطر الاسمي ، نطاق درجة الحرارة وبيانات أخرى) ، بالإضافة إلى إرفاق مخطط تخطيطي للتركيب مع متطلبات تنظيمية معينة من حيث بعض الأحجام.
مشروع تركيب عداد حراري
- بناءً على الشروط الفنية ، يحق لصاحب المنزل تحديد المقياس الذي يجب وضعه على التدفئة ، لكن لا يوصى بالاختيار بنفسك. الحقيقة هي أن الوثيقة التالية التي يجب الحصول عليها هي مشروع لتركيب عداد للطاقة الحرارية المستلمة.
يجب أن يتم تطوير وثائق المشروع من قبل شركة لديها الترخيص المناسب. كن مستعدًا لحقيقة أن تطوير المشروع سيستغرق وقتًا طويلاً ، بينما تكلفة هذه الوثيقة تتناسب مع سعر العداد الذي تم شراؤه.
لكن الأمر يستحق الإشادة بالمصممين ، في كثير من الحالات ينصحون بجهاز القياس الأنسب لظروف معينة ، لذلك يجب مراعاة نصيحتهم.
الشيء الرئيسي هو عدم ارتكاب خطأ في اختيار المنظمة التي ستطور مشروعًا لتثبيت مقياس الحرارة ، حاول إعطاء الأفضلية للشركات الموثوقة بمراجعات حقيقية.
- المشروع المطور يخضع للتنسيق الإلزامي مع المنظمة التي تزود الحرارة.
على الرغم من أن المصممين الجادين يحلون كل هذه المشكلات بأنفسهم بفضل علاقات العمل الراسخة ، على الرغم من أن هذا قد يؤثر على تكلفة خدمات تطوير المشروع.
- بناءً على التصاريح التي تم الحصول عليها ، من الممكن بالفعل تحديد عداد معين.
عادة من الممكن شراء 2-3 تعديلات من مختلف الصانعين.
- ثق في أعمال التثبيت يجب أن تكون شركات معتمدة.يمكن أن يؤدي التثبيت الذاتي لمقياس الحرارة أو خدمات المتخصصين المشكوك فيهم إلى حدوث مشكلات عند تشغيل العداد.
-
عند الانتهاء من جميع أعمال التركيب ، يجب قبول العداد من قبل ممثلي مزود التدفئة.
في المتوسط ، يمكن أن يستغرق الإجراء بأكمله المرتبط بتركيب عداد الطاقة الحرارية من 1 إلى 6 أشهر ، كل هذا يتوقف على مقدار الأموال المستثمرة وسرعة جميع المنظمات المعنية.
الخصائص التقنية الرئيسية
خصائص الأداء
توفر عدادات الحرارة القياس والإشارة والتسجيل لمعلمات المبرد والطاقة الحرارية لـ 1 ... 8 خطوط أنابيب ، ومتوسطها بالساعة ، ومتوسط القيم اليومية والإجمالية ، بالإضافة إلى وقت التشغيل ومدة حالات الطوارئ في تشغيلها . عمق الأرشيف 45 يومًا.
توفر عدادات الحرارة تسجيل المعلومات المحددة على جهاز خارجي (طابعة ، كمبيوتر ، إلخ) عبر الواجهة RS232 ، RS485 ، Centronics.
تعمل الآلة الحاسبة بأنابيب تيار متردد 220 فولت.
الخصائص المترولوجية
عدادات الحرارة ، اعتمادًا على تكوينها مع المستشعرات ، لها الخصائص التقنية الموضحة في الجدول:
| نوع مستشعر التدفق |
القطر الاسمي،
DN ، مم |
حدود نطاق قياس التدفق ، م 3 / ساعة | الأعلى. قيمة درجة الحرارة ، درجة مئوية | |
|---|---|---|---|---|
| جيتأجير | جينيب | |||
| دوامة | ||||
| VRTK-2000 (VPR) | 15-350 | 0.016 جرامنيب | 4-1600 | 150 |
| VEPS | 25-300 | 0.03 جرامنيب | 10-1600 | 150 |
| VEPS-TI | 20-200 | 0.04 جرامنيب | 4-630 | 150 |
| جمهورية الكونغو الديمقراطية- V | 25-100 | 0.04 جرامنيب | 10-200 | 150 |
| متران- Z00PR | 25-200 | 0.04 جرامنيب | 9-700 | 150 |
| UPU | 20-200 | 0.04 جرامنيب | 4-630 | 150 |
| DRG-M | 50-150 | 0.025 جرامنيب | 160-5000 | 200 |
| الكهرومغناطيسي | ||||
| PREM | 20-150 | 0.005… 0.0067 جرامنيب | 12-630 | 150 |
| IPRE-1 (1 مليون) | 32-200 | 0.05 جرامنيب | 5,6-900 | 150 |
| IPRE-3 | 32-200 | 0.04 جرامنيب | 22,7-900 | 150 |
| MP400 | 10-150 | 0.04 جرامنيب | 3,39-763 | 150 |
| IR-45 | 32-200 | 0.04 جرامنيب | 22,7-900 | 150 |
| "RISE ER" ERSV | 10-200 | 0.012 جرامنيب | 3,39-1357 | 150 |
| مقياس سرعة الدوران | ||||
| LTDP | 32,50,100 | 0.1 جرامنيب | 1-100 | 150 |
| UGT |
15,20
25-250 |
0.04 جرامنيب
0.05… 0.08 جرامنيب |
3,5
7-1000 |
90
150 |
| VMG | 50-200 | 0.025 جرامنيب | 60-500 | 150 |
| OSVI | 25-40 | 0.02 جرامنيب | 7-20 | 90 |
| WPD ، M-T150QN | 20-300 | 0.03… 0.09 جرامنيب | 3-1000 | 150 |
| M-T ، WS ، WP | 15-200 | 0.02 ... 0.05 جرامنيب | 1,5-600 | 120 |
| ET، WP، MT | 15-250 | 0.04 ... 0.05 جرامنيب | 3-800 | 90; 120; 130; 150 |
| IMW، M-T، E-T، WS، WP | 15-200 | 0.03 ... 0.06 جرامنيب | 3-600 | 90; 120, 130 |
| ETW ، MTW | 15-50 | 0.04 ... 0.1 جرامنيب | 1,5-30 | 90 |
| الموجات فوق الصوتية | ||||
| جمهورية الكونغو الديمقراطية- S | 50-350 | 0.02 جرامنيب | 145-1000 | 150 |
| جمهورية الكونغو الديمقراطية -3 | 80-4000 | 0.01… 0.015 جرامنيب | 18…450000 | 150 |
| EEM-Q | 15-50 | 0.04 جرامنيب | 1,5-15 | 150 |
| سونوفلو | 25-250 | 0.04 جرامنيب | 6-1000 | 150 |
| ULTRAFLOW II | 15-250 | 0.03 جرامنيب | 1,5-1000 | 150 |
| UFM001 | 50-1000 | 0.04 جرامنيب | 85-34000 | 150 |
| UFM003 | 15-40 | 0.02 ... 0.04 جرامنيب | 4,5-30 | 150 |
| UFM005 | 15-1600 | 0.04 جرامنيب | 2-36200 | 150 |
| UFM500 | >50 | 0.028 جرامنيب | 31,25-100000 | 150 |
| RU2K | 10-1800 | 0.04 جرامنيب | 2-110000 | 150 |
| سور -97 | 25-300 | 0.01 جرامنيب | 20-2500 | 150 |
| URZH2K | 15-1800 | 0.04 جرامنيب | 0.034DN2 | 150 |
| UZR-V-M "AKUSTRON" | 50-2000 | 0.03 جرامنيب | 72-113400 | 150 |
| UFC002R | 50-2000 | 0.04 جرامنيب | 60-100000 | 150 |
| UFC-003R | 20-50 | 0.025 جرامنيب | 2,5-25 | 150 |
| UZS-1 | 15-2400 | 0.016 جرامنيب | 6,3-150000 | 150 |
| UPR-1 | 15-2400 | 0.016 جرامنيب | 6,3-150000 | 150 |
| URSF-010 | 50-1600 | 0.284 دو | 0.028DN2 | 150 |
| URSV-010M "كمبيوتر صاعد" | 50-4200 | 0.03 جرامنيب | 0.03 DN2 | 150 |
| URVS "RISE MR" | 10-5000 | 0.2Du / ص | 0.03 DN2 | 150 |
الفاصل الزمني لمعايرة مقياس الحرارة 4 سنوات.
مبدأ عمل عداد الحرارة السكنية
نوصي أيضًا بمراعاة مزايا نظام التحكم في الحرارة الفردي الذي يتم توفيره لمنزلك لتقليل تكلفة هذه التكاليف. سيتم العثور على الحلول المثلى لهذه المدخرات معًا عندما ننظر إلى السباكة في منزلك.

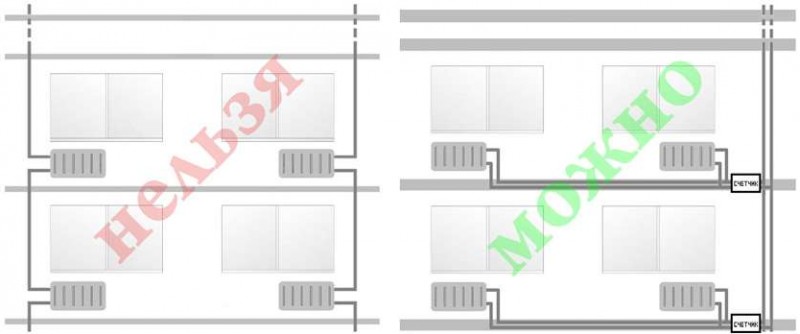

التسجيل ربع السنوي للطاقة الحرارية ممكن فقط مع نظام تدفئة أفقي !!! *
اتصل بنا أو اترك طلبًا على الموقع ، وسيقوم مديرنا بالاتصال بك.
أسعارنا
| تكلفة التركيب 1 عداد مياه | من 1700 روبل | |
| تكلفة استبدال عداد مياه واحد | من 1400 روبل | |
| تكلفة تركيب العداد | من 12000 روبل | |
| تكلفة استبدال العداد | من 7000 روبل | |
| تركيب المبرد الأول | من 3200 روبل | |
| تركيب المبرد الأول 2 1/2 " | من 4200 روبل | |
| سترة او قفاز او لاعب قفز | 1800 روبل | |
| تركيب المبرد الأول باستبدال اثنين 3/4 بوصة | من 4700 روبل | |
| سترة او قفاز او لاعب قفز | 2000 روبل | |
| تركيب المبرد الأول باستبدال صنبورين 1 " | من 5000 روبل | |
| سترة او قفاز او لاعب قفز | 2400 روبل |
أنواع أجهزة التسخين الحراري
تشمل الأنواع الرئيسية لعدادات الحرارة ما يلي:
- مقياس سرعة الدوران أو ميكانيكي
- فوق صوتي.
- الكهرومغناطيسي؛
- دوامة.
وهناك أيضًا تصنيف حسب النطاق. على سبيل المثال ، الصناعية أو الفردية.
يعد مقياس الحرارة الصناعي للتدفئة جهازًا منزليًا مشتركًا (في المباني السكنية) ، ويتم تثبيته أيضًا في منشآت الإنتاج. يبلغ قطر هذه الوحدة 2.5 سم إلى 30 سم وتتراوح كمية سائل التبريد من 0.6 إلى 2.5 متر مكعب في الساعة.
جهاز التدفئة الفردي هو الوحدة التي يتم تركيبها داخل الشقة. ويختلف في أن قنواته ذات قطر صغير لا يزيد عن 2 سم وأيضًا نطاق كمية المبرد يصبح من 0.6 إلى 2.5 متر مكعب في الساعة. هذا العداد مزود بجهازين هما عداد الحرارة وعداد الماء الساخن.
تركيب مقياس حرارة فردي
ديمتري تشيرنوكالتسيف ، محامي ، سان بطرسبرج.
أعيش في ستافروبول. أنا صاحب مسكن في مبنى سكني جديد متعدد الطوابق (14 طابقا).
يتم تدفئة المنزل بشكل سيء للغاية ، ولا تصل الحرارة إلى الطابق الأخير على الإطلاق.
تقدمت بطلب إلى HOA مع بيان لتركيب مقياس حرارة فردي في شقتي. ردت وزارة الزراعة الأمريكية بأن المشروع يوفر فقط عداد مركزي في المنزل وليس لي الحق في تركيب جهاز تحكم فردي في شقتي ، حيث سأخالف النظام الهندسي للمنزل بأكمله.
لقد طلبت النصيحة من منظمة Stavteplostroy ، التي تقوم بتثبيت هذه الأجهزة رسميًا ، ولم يجد اختصاصيها أي عقبات فنية لتركيب عداد الحرارة في شقتي.
رفضت وزارة الزراعة الأمريكية (HOA) عليّ على أساس أنه لا يحتاج إليها ولا يوجد قانون على أساسه يحق لي تثبيت مقياس حرارة في شقتي. وإذا قمت بتثبيته فلن يتم النظر في شهادته.
لسبب ما ، أرسلتني إدارة HOA إلى شبكة التدفئة حول هذه المسألة ، وهناك رفضوا عمومًا التحدث معي حول هذا الموضوع وأعادوني إلى HOA.
اشرح كيف يمكنني ، وبأي ترتيب ، وعلى أساس القوانين والوثائق والبيانات التي يمكنني تركيب مقياس حرارة في شقتي وإلزام HOA بتشغيله؟
في.
ستافروبول
تم تحديد إجراءات الدفع مقابل المرافق بموجب مرسوم صادر عن حكومة الاتحاد الروسي بتاريخ 6 مايو 2011 رقم 354 "قواعد تقديم خدمات المرافق لأصحاب ومستخدمي المباني في المباني السكنية والمباني السكنية" (يشار إليها فيما يلي باسم القواعد).
وفقًا للقواعد ، تُفهم الخدمات العامة على أنها أنشطة المقاول لتزويد المستهلكين بأي مورد مشترك بشكل فردي أو اثنين أو أكثر منهم في أي مجموعة من أجل ضمان ظروف مواتية وآمنة لاستخدام العقارات السكنية وغير السكنية المباني ، والممتلكات المشتركة في مبنى سكني ، وكذلك قطع الأراضي والمباني السكنية (الأسر) الموجودة عليها.
يُفهم المورد المشترك على أنه ماء بارد وساخن ، طاقة كهربائية ، غاز طبيعي ، طاقة حرارية ، غاز منزلي في زجاجات ، وقود صلب في وجود موقد تدفئة ، يستخدم لتقديم الخدمات العامة.
المياه العادمة المنزلية التي يتم تصريفها من خلال الهندسة المركزية وشبكات الدعم الفني تعادل أيضًا الموارد المجتمعية.
وفقًا للفقرة 42 من القواعد ، يتم حساب حجم (كمية) المرافق المقدمة للمستهلك في مبنى سكني أو غير سكني باستخدام عدادات فردية مشتركة (شقة).
يُسمح باستخدام أجهزة القياس من النوع المعتمد التي تم اختبارها وفقًا لمتطلبات تشريعات الاتحاد الروسي بشأن ضمان توحيد القياسات.
يجب توفير معلومات حول امتثال جهاز القياس للنوع المعتمد ، ومعلومات عن تاريخ الفحص الأولي لجهاز القياس والفاصل الزمني بين الاختبارات المحددة لجهاز القياس ، وكذلك متطلبات ظروف تشغيل جهاز القياس يشار إليها في المستندات المصاحبة لجهاز القياس.
على قدم المساواة.
