تخطيط أرضية ساخنة بالماء

وضع مخططات لدائرة المياه

من الناحية التخطيطية ، يمكن وضع الأنابيب لترتيب الدائرة السائلة بإحدى الطرق التالية:

لفه. طريقة وضع مثل هذا الكفاف هي أبسط طريقة ويتم تنفيذها في حلقات. سيكون هذا الخيار مثاليًا لغرفة مقسمة إلى مناطق ذات أغراض مختلفة ، حيث سيكون من المناسب استخدام ظروف درجات حرارة مختلفة.

يتم تثبيت الحلقة الأولى حول محيط الغرفة ، ثم يُسمح بثعبان واحد بالداخل. وهكذا ، في نصف الغرفة ، سوف يدور المبرد الأكثر تسخينًا ، في النصف الآخر - يبرد ، على التوالي ، وستكون درجة الحرارة مختلفة.

يمكن أن تكون لفات الملف متباعدة بشكل متساوٍ ، ومع ذلك ، فإن انحناءات دوائر المياه في هذه الحالة سيكون لها ثنيات قوية.

ملف مزدوج. في هذه الحالة ، توجد دوائر الإمداد والعودة بجوار بعضها البعض في جميع أنحاء الغرفة.

لفائف الزاوية. يتم استخدامه حصريًا لغرف الزاوية ، حيث يوجد جداران خارجيان.

تشمل مزايا الشكل السربنتين التصميم البسيط والتركيب. العيوب: تقلبات درجة الحرارة في غرفة واحدة ، تكون ثنيات الأنابيب حادة جدًا ، لذلك لا يمكن استخدام خطوة صغيرة - يمكن أن يتسبب ذلك في حدوث كسر في الأنابيب.

حلزون. باستخدام هذا التصميم ، يتم تركيب أنابيب الإمداد والعودة في جميع أنحاء الغرفة. يتم وضعها بالتوازي مع بعضها البعض ويتم تثبيتها بدءًا من محيط الجدران وتنتقل إلى وسط الغرفة.

ينتهي خط الإمداد في منتصف الغرفة بحلقة. علاوة على ذلك ، بالتوازي مع ذلك ، يتم تثبيت خط عودة ، يتم وضعه من وسط الغرفة وعلى طول محيطها ، وينتقل إلى المجمع.

قد يؤدي وجود جدار خارجي في الغرفة إلى وضع أنابيب مزدوجة بطولها.

تشمل مزايا هذه الطريقة: التسخين المنتظم للغرفة ، نظرًا للانحناءات الملساء ، فإن النظام لديه مقاومة هيدروليكية قليلة ، ويمكن أن يصل التوفير في المواد الاستهلاكية إلى 15٪ مقارنة بطريقة السربنتين. ومع ذلك ، هناك أيضًا عيوب - تصميم وتركيب معقدان.

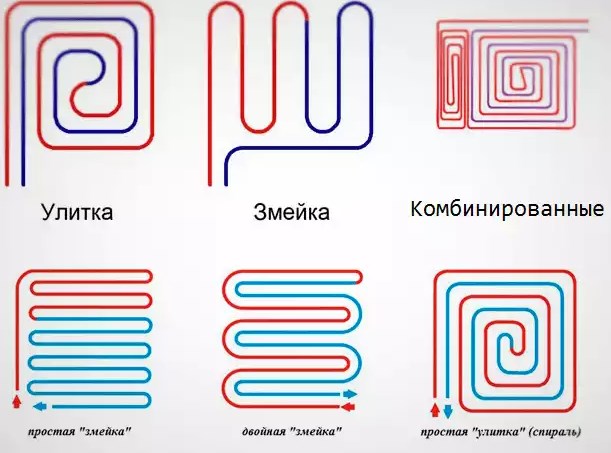

مخططات وضع الكنتور

أكثر الطرق شيوعًا لوضع أرضيات المياه هي الحلزون والثعبان. كل من هذه المخططات لها ميزاتها ومزاياها المميزة.

حلزون

مع مخطط التمديد هذا ، يوجد المبرد وأنبوب الإرجاع على مسافة قريبة من بعضهما البعض ، بسبب وجود تدفئة أفضل للغرفة. هذا الخيار مثالي لمناطق التجميد. يتم وضع مثل هذا الكفاف على طول محيط الغرفة بالكامل إلى مركزها. في الوسط ، ينتهي المبرد بحلقة يعود منها أنبوب الإرجاع إلى المجمع الموازي لسائل التبريد.

ثعبان

لا يمكن لمثل هذه الأرضية المسخنة بالماء أن توزع الحرارة بالتساوي على كامل مساحة الغرفة ، لكنها بسيطة التصميم وبمساعدتها يمكن توفير الحرارة في أبرد المناطق. يتم وضع مثل هذا الكفاف من أحد الجدران ، حيث يوجد المجمع ، إلى آخر ، والعودة إلى مكان البداية من الجانب الآخر.

لتحسين جودة نظام تسخين المياه في المباني ذات المساحة الكبيرة ، يوصى بدمج هذه التركيبات.

طرق تركيب الأنابيب الأساسية

هناك طريقتان فقط لوضع الأنابيب لترتيب الأرضية الدافئة - الأرضيات والخرسانة. في الطريقة الأولى ، يتم استخدام المواد الجاهزة للقاعدة: عزل البوليسترين والألواح المعيارية أو من نوع الرف. لا توجد أعمال رطبة تتطلب وقتًا طويلاً للتجفيف ، لذا فإن التركيب سريع.

عند استخدام الخيار الثاني ، فإن شبكة التدفئة مغمورة بعلبة التسوية. اعتمادًا على سمك الخرسانة ، يتم حساب وقت تجفيفها الكامل. يوجد تعرض لمدة 28 يومًا للتقوية ، وبعد ذلك فقط يُسمح بتركيب غطاء الأرضية المحدد.هذه هي الطريقة الأكثر استهلاكا للوقت والأكثر تكلفة من الناحية المالية.

# 1: التمديد على ألواح العزل الحراري ذات التشكيل الجانبي

ترتيب نظام الأرضية الدافئة بطريقة مماثلة هو الأبسط. كأساس ، يتم استخدام حصائر عازلة من البوليسترين هنا.

المعلمات القياسية لهذه اللوحات هي 30 * 100 * 3 سم ، ولها أخاديد وأعمدة منخفضة توضع عليها مادة التشطيب.

في هذه الحالة ، يكون صب ذراع التسوية الخرساني اختياريًا. إذا تم استخدام البلاط أو المشمع للأرضيات ، فسيتم وضع ألواح ألياف الجبس أولاً على القاعدة. يجب ألا يقل سمك هذه الألواح عن 2 سم.

رقم 2: الجهاز من خلال اللوحات المعيارية والرف

في معظم الحالات ، يتم استخدام هذه الألواح في المنازل المصنوعة من الخشب. يتم ربط الأنابيب لترتيب أرضية دافئة على قاعدة خشنة.

تم تجهيز النظام المعياري بألواح من الألواح الخشبية ، بسمك 2.2 سم ، توضع عليها خطوط التسخين. تم تجهيز هذه الوحدات بقنوات لاستيعاب ألواح تثبيت الألمنيوم. باستخدام طريقة التمديد هذه ، ستوضع طبقة العزل في الأرضية الخشبية.

توضع جميع الشرائح بمسافة 2 سم ، وبناءً على المسافة المطبقة بين الأنابيب ، يتم استخدام شرائط بطول مناسب (15-30 سم) وعرض (13-28 سم).

لتقليل فقد الحرارة على الألواح ، يتم تثبيت مزاليج للأنابيب. إذا تم اختيار مشمع لأغطية الأرضيات ، يتم وضع طبقة واحدة من ألواح ألياف الجبس على الأنابيب ، إذا تم الاستغناء عن ألواح خشبية أو صفائحية.

يتطابق نظام الأرضيات الشرائحية تقريبًا مع النظام المعياري ، ومع ذلك ، فإنه لا يستخدم الألواح ، ولكن الشرائح ، التي يبلغ الحد الأدنى لعرضها 2.8 سم.

يتم التمديد مباشرة على جذوع الأشجار بخطوة 40-60 سم ، والمسافة بين الشرائح لا تقل عن 2 سم ، ويتم اختيار رغوة البوليسترين المبثوقة أو الصوف المعدني الليفي للعزل الحراري.

كلتا الطريقتين أكثر ملاءمة للأرضيات الخشبية. في حالات أخرى ، اختر خيارًا أكثر تعقيدًا باستخدام ذراع التسوية الملموس.

# 3: تركيب خط الأنابيب على ذراع التسوية

على الرغم من صعوبة العملية ، فإن تركيب شبكة تدفئة بملمس خرساني هو الأكثر شيوعًا.

تتكون العملية من الخطوات التالية:

1. بادئ ذي بدء ، القاعدة جاهزة. يتم التخلص من المخالفات في الطابق السفلي باستخدام ثقب.
2. الطبقة الأولى هي مادة مقاومة للماء. ينتشر في شرائط بحيث تتداخل الحواف مع بعضها البعض بمقدار 20-30 سم ، كما يجب أن ينتقل الفيلم أيضًا إلى قاعدة الجدران بمقدار 15 سم ، ويتم لصق الوصلات بشريط البناء.
3. ينتشر العزل الحراري فوقه.
4. يتم لصق شريط مثبط بين الحشو المستقبلي والجدران. هذا الإجراء مطلوب للتعويض عن تمدد ذراع التسوية أثناء تدفئة الأرضية.
5. وضع شبكة التعزيز. يساعد على زيادة قوة ذراع التسوية.
6. يتم توصيل الأنابيب بالتركيبات وفقًا للمخطط المحدد باستخدام نفث بلاستيكية.
7. يتم إجراء فحص التحكم في نظام التدفئة تحت الأرضية عن طريق ملئه باختبار السائل والضغط.
8. بعد ذلك ، يتم تثبيت إشارات التوجيه.
9. المرحلة النهائية هي صب ذراع التسوية الأسمنتية.

بالنسبة للغرف ذات المساحة الكبيرة ، يجب استخدام طريقة التقسيم القطاعي ، بحيث لا تزيد الخلايا عن 30 م 2. لكل منهم من الضروري تجهيز دائرة فردية.

إذا تم تسخين الأرضية السفلية ، يتم استخدام البوليسترين الممدد بسمك 20-50 مم كمسخن. عندما يكون هناك أرضية قبو غير مدفأة أو قبو تحتها ، يجب أن تكون سماكة العزل الحراري 50-100 مم ، ويمكن صب الأرضيات الدافئة بمزيج من الرمل الخرساني على شبكة تقوية أو بدونها.

إذا كانت ألواح رغوة البوليسترين المزودة بوصلات للخطوط تعمل كمسخن ، فإن استخدام الشبكة يكون اختياريًا.

عند استخدام مادة عازلة قياسية ، يتم استخدام بوليمر رفيع أو شبكة معدنية لإصلاح خط التوصيل الحراري.

يوجد على موقعنا سلسلة من المقالات حول تصميم وتركيب وتوصيل الأرضيات المسخنة بالماء.

طرق وضع أرضية دافئة مد الأنابيب بها ثعبان وحلزون

في إحدى المقالات السابقة ، ذكر أن نوع مد الأنابيب يؤثر على درجة حرارة الأرضية الدافئة. في هذه المقالة ، سوف نكتشف ما هي طرق وضع التدفئة تحت الأرضية والطريقة الأفضل للاستخدام متى.

يتم استخدام طريقة وضع أرضية دافئة مع "ثعبان" في الغرف ذات فقد الحرارة المنخفضة. يوضح الشكل هذا النوع من التثبيت:

عند الاستلقاء مع "ثعبان" ، عليك أن تتذكر أن الإمداد ، وتدفق الماء الأكثر سخونة ، موجه نحو المناطق التي يحتمل أن تكون باردة. على سبيل المثال ، للجدران الخارجية.

في الشكل ، يُظهر الخط الأخضر المتموج اختلاف درجات الحرارة: المناطق الباردة من الأرضية الدافئة ستكون في اتجاه خفض هذا الخط. يوضح الرسم التخطيطي التالي هذا الأمر بشكل أوضح:

في الشكل التالي ، نوع من "الأفعى" هو "أفعى" مزدوجة:

هنا يتم توزيع درجة الحرارة بالتساوي.

يجب القول أن شكل حلقات الأنابيب عند الانحناءات قد يعتمد على مادة الأنبوب. لذلك ، إذا كانت الأرضية الدافئة مصنوعة من أنابيب pex ، فمن المرجح أن يبدو الثعبان كما يلي:

عند وضع الثعبان ، يجب أن يكون فرق درجة الحرارة عند المدخل والمخرج في حدود 5 درجات. إذا كان الاختلاف كبيرًا ، فعندما تبتعد عن المجمع ، لن تشعر الأرضية بالدفء.

إيجابيات وسلبيات وضع أرضية دافئة مع "ثعبان"

ميزة هذه الطريقة في وضع أرضية دافئة هي سهولة التصميم والتركيب.

- التوزيع غير المتكافئ للحرارة كما هو موضح في المخططات أعلاه ،

- صعوبة التمدد بخطوة صغيرة ، لأن نصف قطر الانحناء الصغير يمكن أن يؤدي إلى كسر في الأنبوب: يوصى باستخدام طريقة "الثعبان" فقط لخطوة لا تقل عن 300 مم. إذا كانت المسافة بين الأنابيب أصغر ، فإننا نستخدم طريقة أخرى لوضع أرضية دافئة - "الحلزون" ، حيث ينحني الأنبوب 90 درجة فقط.

أين من الأفضل وضع أرضية دافئة مع "ثعبان"؟

طريقة وضع أرضية دافئة مع "ثعبان" أكثر ملاءمة للمناطق الصغيرة ، لأن اختلاف درجة الحرارة عليها لن يكون ملحوظًا للغاية.

إن وضع أرضية دافئة مع "الحلزون" (بمعنى آخر ، حلزوني) يضمن سطح تدفئة موحد:

عند وضع الحلزون ، يمكن أن يصل فرق درجة الحرارة في الإمداد والعودة إلى 10 درجات. هذا يرجع إلى حقيقة أنه عند وضع "الحلزون" ، يتناوب العرض والعودة:

يؤدي وضع أرضية دافئة مع حلزون إلى توفير ما يصل إلى 10 ... 15٪ وزيادة المقاومة الهيدروليكية. قلل التباعد بالقرب من الجدران الخارجية. ويجب وضع الأنبوب الذي يأتي مباشرة من المجمع والذي يحتوي على أعلى درجة حرارة في هذه المناطق فقط.

مناطق الحواف أو الحدود هي مناطق من الأرض بالقرب من الجدران الخارجية ، خاصةً إذا كانت هناك نوافذ أو أبواب.

طرق وضع أرضية دافئة في مثل هذه المناطق هي نفسها ، يتم وضع الأنبوب فقط بخطوة أصغر. يبلغ ميل الأنبوب في منطقة الحافة 75-150 مم ، وفي المناطق المتبقية 150-300 مم:

يمكنك وضع منطقة الحافة بثعبان زاوية:

هذا كل شيء عن طرق وضع أرضية دافئة.

إذن ، لديك فكرة عامة عن جهاز الأرضية المسخنة بالماء. سيتم أخذ كل هذه النقاط في الاعتبار عندما يأتي الدور في التصميم والتركيب الفعلي. لكن الأنبوب الأرضي المائي ، بالطبع ، بعيد كل البعد عن كل ما هو مطلوب حتى يعمل نظام التدفئة. لذلك ، هناك العديد من المقالات حول المواد والمعدات الأخرى في المستقبل.

طرق وضع أرضية دافئة ، ووضع أرضية دافئة مع الحلزون ، ووضع أرضية دافئة مع ثعبان

مخطط 1.

استنادًا إلى مجموعة التركيب الحراري VT.ICBOX

يستخدم مثل هذا المخطط (انظر الشكل 4) مع المبرد في خط أنابيب الإمداد بدرجة حرارة تصل إلى 60 درجة مئوية. في درجات حرارة المبرد المرتفعة ، من الضروري تطبيق حلول تقنية خاصة (الاستخدام الجزئي لـ "جدار دافئ" ؛ استخدام قدد مسامية ، عزل حراري للأنابيب). تشمل مزايا هذا المخطط بساطته واقتصاده.

الجدول 2.مواصفات * مواد "الأرضية الدافئة" لـ "مخطط رقم 1" (مساحة الأرضية 15 م 2)

* لا تشمل المواصفات مواد ذراع تسوية الرمل الأسمنتي مع مادة ملدنة.

يوصى باستخدامه عند وضع التدفئة تحت الأرضية في الغرف الصغيرة ، نظرًا لأن وحدة تركيب VT.ICBOX يمكن أن تخدم فقط حلقة تدفئة أرضية واحدة بطول لا يزيد عن 100 متر. لا يلزم وجود مجمع ووحدة خلط مضخة لمثل هذا المخطط. يتم التحكم في درجة حرارة الناقل الحراري في دائرة التدفئة الأرضية بواسطة ترموستات مدمج ، وهو جزء من وحدة VT.ICBOX.

عندما ترتفع درجة حرارة المبرد عن القيمة المحددة ، يقلل منظم الحرارة من التدفق ، وبالتالي يخفض درجة حرارة الأرضية. تتوفر أطقم التركيب VT.ICBOX 1.0 و VT.ICBOX 2.0 لجهاز "الأرضية الدافئة". يتم إجراء الصيانة التلقائية لدرجة الحرارة في الغرفة في عقدة VT.ICBOX-1.0 باستخدام محرك مؤازر أو رأس ثرموستاتي مع عنصر خارجي حساس لدرجة الحرارة ، وفي عقدة VT.ICBOX-2.0. - فقط بمساعدة رأس حراري.

عيب الأنظمة التي تحتوي على عقد VT.ICBOX عند توصيلها بنظام تسخين عالي الحرارة هو التوزيع غير المتكافئ لدرجة حرارة سائل التبريد على طول الأنبوب ، مما يؤدي إلى اختلافات كبيرة في درجة حرارة الأرضية فوق الأنابيب المجاورة. لذلك ، عند استخدام أرضية دافئة على أساس مجموعات VT.ICBOX ، يوصى: كغطاء أرضي نهائي ، استخدم مواد مقاومة لدرجات الحرارة المرتفعة ، على سبيل المثال ، بلاط السيراميك ؛ الجنس. كلما زاد سمك ذراع التسوية ، قل الفرق في درجة حرارة الأرضية بين الأنابيب المجاورة ؛ ضع الأنابيب في "حلزون". في هذه الحالة ، يتم تبديل الأنابيب "الساخنة" بالتساوي مع الأنابيب "الباردة" ، مما يؤدي إلى تجنب وجود مناطق أرضية شديدة الحرارة.

قواعد حساب لقطات الأنبوب

يمكنك حساب لقطات العناصر لتجميع التدفئة تحت الأرضية بعد رسم رسم تخطيطي للنظام بأكمله.

عند الحساب ، تؤخذ الفروق الدقيقة التالية في الاعتبار:

1. في الأماكن التي يوجد بها أثاث ومعدات أرضية كبيرة وأجهزة منزلية ، لا يتم وضع الأنابيب.
2. يجب أن يتوافق طول الكفاف مع أحجام الأقسام المختلفة مع المعلمات التالية: عند 16 مم يجب ألا يتجاوز 70 م ، 20 مم - لا يزيد عن 120 م. يتوافق موقع كل دائرة مع مساحة 15 م 2. إذا لم تتبع هذه التوصيات في شبكة التدفئة ، فسيكون الضغط منخفضًا.
3. لا يزيد التباين بين طول الخطوط عن 15 مترًا ، وبالنسبة للغرفة الكبيرة ، يتم عمل عدة فروع للتدفئة.
4. شريطة استخدام مواد عازلة للحرارة بشكل فعال ، فإن المسافة المثالية للأنابيب هي 15 سم ، وإذا كان المنزل يقع في منطقة ذات ظروف مناخية قاسية ، حيث تنخفض درجة الحرارة عن -15 درجة مئوية ، يجب تقليل المسافة إلى 10 سم.
5. إذا تم اختيار خيار التمديد بزيادات 15 سم ، فإن تكلفة المواد هي 6.7 م لكل 1 م 2. مد المواسير بفاصل 10 سم - 10 م لكل 1 م 2.

لا يمكن استكمال التدفئة تحت الأرضية إلا باستخدام أنبوب صلب. اعتمادًا على اللقطات ، يتم شراء عدة أو فتحة واحدة بها أنابيب لدائرة المياه. ثم يتم تقسيمها إلى العدد المطلوب من الأسطر.

يبدأ العمل على ترتيب أرضيات المياه الساخنة دائمًا في أبرد جانب من الغرفة. تعد مسألة اختيار المسار الأمثل للناقل الحراري مهمة للغاية - تنخفض درجة حرارة الماء بالقرب من نهاية الدائرة.

حساب المادة المطلوبة

السمة المميزة للأرضيات المسخنة بالماء ، من مصادر الحرارة الإضافية الأخرى ، هي أن المبرد وأنبوب الإرجاع ، الذي سيكون موجودًا في ذراع التسوية ، يجب أن يكون صلبًا ، بدون وصلات. لذلك ، قبل الشروع في أعمال التركيب ، من الضروري حساب الأنابيب بشكل صحيح وفقًا للمعايير التالية:

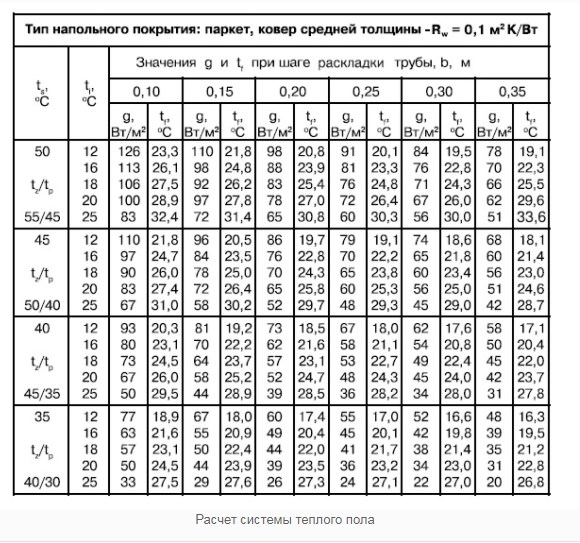

لحساب الأنابيب لكل 1 متر مربع. م.يؤثر على المسافة بين لفات الأنابيب في الدائرة. إذا كانت مسافة الخطوة 10 سم ، فسيلزم ما يقرب من 10 أمتار من الأنابيب ، إذا كانت 30 سم - 3.4 متر ، ويستخدم هذا الحساب لجميع طرق وضع الخطوط.
لا يتجاوز طول الدائرة بأكملها 70 سم ، وإذا قمت بحساب الأنابيب بزيادات 10 سم ، فقد اتضح أن الدائرة الواحدة تكفي 7 أمتار مربعة. م

إذا تجاوزت مساحة الغرفة هذا المؤشر ، فستحتاج إلى زيادة عدد الدوائر وفقًا لذلك.
عند عد الأنابيب ، من المهم ألا تتجاوز مسافة الخطوة 30 سم ، وإذا كان من المخطط تركيب أرضية الماء كمصدر رئيسي لإمداد الحرارة ، فإن 10 سم تعتبر المسافة المثلى للخطوة.

ستحتاج أيضًا إلى رسم رسم تخطيطي لموقع الخطوط العريضة. يتم تجميعها بالطريقة التالية: من المساحة الإجمالية للغرفة ، يتم طرح مناطق موقع الأثاث العام والمعدات الكهربائية. إذا أهملت هذه القاعدة وما زلت تقوم بتثبيت أرضية دافئة في هذه الأماكن ، سيبدأ نظام التدفئة في التعطل في مصدر الحرارة بسبب ارتفاع درجة الحرارة وفشل في النهاية. أيضًا ، لا يمكن وضع الكفاف بالقرب من الجدران ، يجب مراعاة مسافة 20 سم هنا.

خط الأنابيب ثابت على شبكة التعزيز

مخطط اتصال جامع

يعتمد اختيار نموذج التجميع الميكانيكي أو التلقائي الجاهز على خصائص نظام التدفئة.

يوصى باستخدام النوع الأول من وحدة التحكم للتدفئة الأرضية بدون مبرد ، ويمكن استخدام النوع الثاني في جميع الحالات الأخرى.

وفقًا للمخطط ، يتم تجميع مشط التوزيع للتدفئة الأرضية على النحو التالي:

1. ضبط الإطار. كمنطقة تركيب للمُجمع ، يمكنك اختيار: مكان مُعد في الحائط أو خزانة تجميع. من الممكن أيضًا تركيبها مباشرة على الحائط. ومع ذلك ، يجب أن يكون الموقع أفقيًا تمامًا.
2. اتصال المرجل. يقع خط الإمداد في الأسفل ، وخط أنابيب الإرجاع في الأعلى. يجب تركيب الصمامات الكروية أمام الإطار. وستتبعهم مجموعة ضخ.
3. تركيب صمام جانبي مع محدد درجة الحرارة. بعد ذلك ، يتم تثبيت المجمع.
4. الاختبار الهيدروليكي للنظام. تحقق من ذلك عن طريق التوصيل بمضخة تساعد على الضغط على نظام التدفئة.

في وحدة الخلط ، أحد العناصر الإلزامية هو صمام ثنائي أو ثلاثي. يمزج هذا الجهاز تدفقات المياه بدرجات حرارة مختلفة ويعيد توزيع مسار حركتها.

إذا تم استخدام محركات مؤازرة للتحكم في منظمات الحرارة المجمعة ، فسيتم توسيع وحدة الخلط بممر جانبي وصمام جانبي.

تصميم وتركيب تدفئة أرضية

إن مبدأ "القدم الدافئة وبرودة الرأس" هو أهم مبدأ للمناخ المحلي في أي مسكن ، وله تأثير مفيد على صحة ساكنيه.

هذا المبدأ مهم بشكل خاص للتطبيق في غرف مثل الحمام ، حمام السباحة ، المرحاض ، حيث الأرضية مبطنة بمواد "باردة" - البلاط ، الرخام. سيحمي ذلك الهواء من الرطوبة ، ويحمي الجدران من الفطريات.

من المفيد تركيب نظام التدفئة هذا في الردهة. بالإضافة إلى الستارة الحرارية من البرد القادم ، ستساعدك على التسخين بشكل أسرع وتجفيف حذائك بسرعة.
وبالنسبة لسكان المنزل الصغار ، لا غنى عن الأرضية الدافئة بشكل عام ، لأنهم يقضون معظم وقتهم على الأرض. سيحمي الجهاز الموجود في غرفة الأطفال الأطفال من المسودات وانخفاض درجة حرارة الجسم في موسم البرد. يمكن استخدام هذه التقنية في الغرف الأخرى مع نظام التدفئة الرئيسي أو استبداله بالكامل. في الوقت نفسه ، سيكون لمبدأ "الحرارة من الأسفل" تأثير مفيد على صحة الأشخاص وقدرتهم على العمل ، وسيساعد على تجنب الرطوبة في المباني وظهور عواقب غير سارة مثل الفطريات والعفن.

يزيد استخدام التدفئة الأرضية أيضًا من الراحة من خلال تأثير التنظيم الذاتي الذي يحافظ بشكل أفضل على درجة حرارة ثابتة مريحة.	وهناك أيضًا انخفاض في التكلفة بنسبة 15٪ في الغرف العادية وحتى 40٪ في الغرف ذات الأسقف العالية. لماذا يحدث هذا موضح أدناه:



يتيح لك تعدد استخدامات الأرضية الدافئة تثبيته في أي غرفة ، وتتيح لك منطقة نقل الحرارة الكبيرة تحقيق تسخين منتظم للهواء فوق المنطقة بأكملها. هذا هو السبب في أن التدفئة الأرضية غالبًا ما يتم تركيبها كإضافة لتلك الأنظمة التي لا يمكنها التعامل مع التدفئة أو الحرارة بشكل غير متساو. تركيبها بسيط ويسمح لك بجعل نظام التدفئة "غير مرئي". لا توجد قيود على اختيار المواد للأرضية مع التركيب المناسب ، يمكنك وضع الباركيه والصفائح الخشبية والخشب والحجر والبلاط الذي سبق ذكره.
يمكن أن تكون هذه التقنية أيضًا جزءًا من أنظمة "المنزل الذكي" ، أي يتم تشغيلها قبل وصول المالكين وإيقافها بعد المغادرة ، مما يوفر الكهرباء والوقود.

حتى الآن ، هناك خياران لتركيب التدفئة تحت الأرضية:
- أرضية ساخنة بالماء
- تدفئة أرضية كهربائية
لكل منها مزاياها وعيوبها ، ولكن في هذا القسم سنلقي نظرة فاحصة على الأرضيات التي يتم تسخينها بالماء.
يمكنك العثور على مقارنة مع التدفئة الأرضية الكهربائية في المقالة في قسم "المقالات / التدفئة الأرضية"

ميزات توصيل النظام الكهربائي

غالبًا ما يتم استخدام التدفئة الأرضية الكهربائية كتدفئة موسمية وتستخدم عندما لا يتم تشغيل التدفئة المركزية بعد. تشمل مزاياها الرئيسية ما يلي:

• بساطة وسرعة التثبيت ؛
• لا حاجة للعمليات "الرطبة" ؛
• تكلفة منخفضة نسبيًا
• ارتفاع طفيف في مستوى الأرض.

لسوء الحظ ، هناك أيضًا عيوب:

• الإشعاع الكهرومغناطيسي - وفقًا للمصنعين ، يقع ضمن النطاق الطبيعي ، لكن التدريع الإضافي لن يضر ؛
• التكلفة العالية للتشغيل - الكهرباء أغلى بكثير من أنواع الوقود الأخرى ؛
• تحميل على أسلاك المنزل.

ما هي الكابلات التي يمكن استخدامها؟

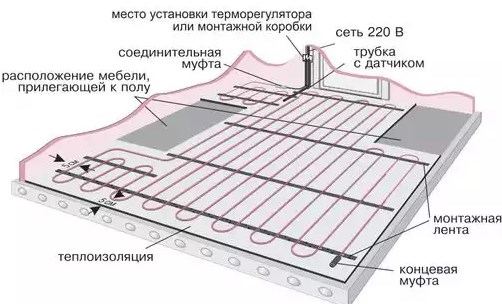

عنصر التسخين الرئيسي لمثل هذا النظام هو كبل خاص يوضع على الأرض مع ثعبان ويتم توصيله بشريط التثبيت. يعتمد مخطط الاتصال على الكبل الذي اخترته:

• مقاومة أحادية النواة - أرخص وأبسط نوع من الكابلات في التصميم. إنه جوهر تسخين يتدفق التيار من خلاله. في هذه الحالة ، يتم تحويل معظم الكهرباء إلى حرارة. الميزة الرئيسية لهذا النوع من الكابلات هي الحاجة إلى توصيل كلا الطرفين بالتيار الكهربائي ، وهو أمر غير مناسب دائمًا.
• كابل التنظيم الذاتي - هنا لا يتم تسخين الأسلاك الموصلة ، ولكن وصلات البوليمر الخاصة. يمكن وصف هذا الكبل بأنه الأكثر ملاءمة للاستخدام ، ولكنه أيضًا الأكثر تكلفة.

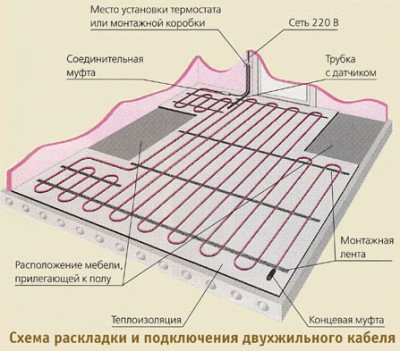

• مقاوم ثنائي النواة - بالإضافة إلى قلب التسخين ، يحتوي هذا الكابل أيضًا على موصل. سيسمح لك ذلك بتوصيله بالشبكة بطرف واحد فقط ، ويقلل إلى حد ما مستوى المجال المغناطيسي.

لاحظ أنه يُحظر تمامًا وضع كابل مقاوم في مناطق الأرضية المملوءة بالأثاث. سيؤدي هذا حتما إلى ارتفاع درجة حرارة النظام وفشلها.

ربط مجسات وثرموستات

يتم تحديد المسافة بين المنعطفات بناءً على طاقة التسخين المحددة المطلوبة وطاقة الكابل. بعد وضع الكابل ، نقوم بتثبيت مستشعر درجة حرارة الأرضية ، بعد أن قمنا بحمايته مسبقًا بأنبوب مموج.

يتم تثبيت المستشعر في المنتصف بين لفات الكابل على مسافة 0.5 متر إلى متر من الحائط. يتم وضع قطعة رأسية من الأسلاك تربط المستشعر بالثرموستات في ستروب.

يجب إجراء أول إمداد بالجهد لكابلات التدفئة الأرضية فقط بعد أن تجف الخرسانة تمامًا - في موعد لا يتجاوز 28 يومًا.

نأمل أن تتمكن بمساعدة هذه المادة من معرفة كيفية توصيل كل شيء بنفسك بشكل صحيح. إذا كان لا يزال لديك أي أسئلة ، فنحن نقترح عليك الاطلاع على مقالاتنا الأخرى ، أو إذا كنت لا ترغب في القيام بكل شيء بنفسك ، فاطلب المساعدة من المتخصصين المؤهلين تأهيلا عاليا.

تصميم حلزون سريع وسهل لحلقات التدفئة تحت الأرضية

برنامج سهل وبسيط لإجراء العمليات الحسابية عند وضع التدفئة تحت الأرضية. مفيد لكل من المحترفين والبناة المستقلين. يتيح لك تسريع التخطيط بشكل كبير وتوفير المواد

يتيح لك البرنامج رسم حلقات تدفئة تحت الأرضية بسرعة وسهولة ، بينما يتم الرسم وفقًا للشبكة التي تم ضبطها عند إنشاء مشروع جديد - وبعد ذلك يتم التصميم بالرجوع إلى هذه الشبكة ، مما يجعل من الممكن تجنب التعسفي الانحناءات المستحيلة عند أداء العمل. إنه يخرج بسرعة وبدقة - بعد كل شيء ، تصل دائمًا إلى العقدة الصحيحة ولا تحتاج إلى التصويب.

بالإضافة إلى الحلقات ، يتمتع البرنامج بالقدرة على رسم الغرف - ويتم ذلك بحيث يمكنك حساب مساحة الغرفة التي سيتم فيها التثبيت بسرعة ، وكذلك لمعرفة كمية الركيزة التي سيتم استخدامها. تأتي الركائز بأنواع مختلفة: إما شبكة معدنية ، أو بلاستيكية ، أو خيارات خاصة. يسمح لك الحلزون بتقدير التكاليف المالية القادمة بدقة كافية.

في غضون نصف ساعة ، سيأخذ أحد المتخصصين ، أثناء تواجده في الموقع مباشرةً ، القياسات ويرسم مخططًا للغرفة ، ويحدد حلقات الأرضيات الدافئة ويتلقى تقديرًا أوليًا - أي أن كل شيء سريع للغاية. ليست هناك حاجة لتعلم بعض CADs المتخصصة ، والتي ، على الرغم من أنها تسمح بالكثير ، تتطلب تدريبًا طويل المدى - من أجل البدء في رسم الأرضيات الدافئة البدائية على الأقل في الحمام ، تحتاج إلى إتقان هذا النظام لأكثر من عام واحد! عند إنشاء حلقة ، يتم تحديد لون الخط وسمكه - يمكن تمييز الآثار المهمة بسهولة. يوفر البرنامج تقديرًا ديناميكيًا - عند حساب التقدير ، يمكنك إدخال تكلفة متر من الأنابيب ورؤية المبلغ النهائي على الفور.

وظيفة مهمة للبرنامج هي طباعة المشروع على أي عدد من الصفحات. يمكن طباعة المشروع بأي تفاصيل ، وبعد ذلك سيتم طباعته على عدة صفحات يمكن لصقها معًا والحصول على رسم تخطيطي كبير. يمكن تخزين المشاريع محليًا على جهاز كمبيوتر المستخدم وفي خدمة سحابية: يتم تخصيص تخزين الملفات الآمن لكل مستخدم لتخزين مشاريعه. بعد استلام مفتاح التسجيل ، سيتمكن المستخدم من الوصول إلى مشاريعه من أي جهاز كمبيوتر مثبت عليه هذا البرنامج وحيث يوجد اتصال بالإنترنت. في المستقبل ، من المخطط تنفيذ عارض بسيط مباشرة من الإنترنت من خلال متصفح المستخدم أو من خلال تطبيق android.

وضع أرضية من الماء الدافئ

في أغلب الأحيان ، عند وضع أرضية من الماء الدافئ ، يتم استخدام صب الخرسانة. بهذه الطريقة ، سيتم وضع خط الأنابيب في ملاط ​​أسمنتي ، والذي بدوره سيساهم في تثبيت الأنابيب بجودة عالية وحمايتها. يتم تنفيذ تركيب الأرضية الدافئة على عدة مراحل.

تحضير الأرضية الحمراء

إذا كانت قاعدة الغرفة بها سطح غير مستوٍ أو ثقوب أو تشققات ، فيجب في هذه الحالة تسويتها بعناية. للقيام بذلك ، بعد إزالة الحطام والأوساخ والغبار ، يتم سكب ذراع التسوية الخرساني.

وضع العزل المائي

يرتكب الكثيرون في هذه المرحلة من وضع التدفئة تحت الأرضية خطأ اعتبار العزل المائي عنصرًا غير مهم في التصميم. ومع ذلك ، وفقًا لتوصيات المتخصصين ذوي الخبرة ، يجب تثبيت طبقة العزل المائي ، لأنها تلعب دورًا مهمًا في حماية العزل من ذراع التسوية الخرساني.

تركيب العزل

يعتبر العزل من أهم الخطوات في وضع أرضية من الماء الدافئ ، لأنه يمنع فقدان الحرارة الذي ينفق على الأرض تحت المبنى وفي الطابق السفلي. السخانات الأكثر شيوعًا هي:

1. EPPS. يتم تقييم هذا البوليسترين الممتد لخصائصه العازلة للضوضاء والرطوبة ، والتوصيل الحراري المنخفض والعمر التشغيلي الطويل.
2. PPS. هذه الحصائر الشخصية سهلة الاستخدام للغاية. لديهم نتوءات خاصة على السطح لربط الأنابيب ، حتى تتمكن من توفير الكثير من وقت الفراغ أثناء التثبيت. ولكن هنا من الجدير بالذكر أن سعرها مرتفع للغاية.

يجب تحديد سمك العزل لوضع أرضية الماء الدافئ حسب نوع قاعدة الغرفة وظروف الطقس في المنطقة.

زرع أنبوب

قبل الشروع في وضع خط الأنابيب ، من الضروري تطبيق رسم تخطيطي لاتجاه الأنابيب على أساس الغرفة المعدة بعلامة ، مع مراعاة درجة سماكة خط الأنابيب وزوايا دورانها.

يتم تنفيذ تسلسل وضع الخطوط بالترتيب التالي:

1. يتم فصل 10 أمتار من خط الأنابيب عن الخليج.
2. يتم وضع تمويج مع تركيب في نهاية الأنبوب وربطه بالمشعب.
3. وفقًا للمخطط المحدد ، يتم فك الأنبوب ووضعه وتثبيته في نفس الوقت.
4. بعد أن قطع كل الطريق ، يتم إحضار الأنبوب إلى المجمع.
5. بعد ملاحظة المسافة ، يتم قطع الأنبوب وتوصيله بالمجمع.

مبدأ التمديد هذا مناسب لجميع أنواع دوائر تسخين المياه. جنبًا إلى جنب مع هذه الأعمال ، يمكنك في وقت واحد إصلاح الشريط المثبط ، والذي سيمنع تشوه ذراع التسوية والجدران.

صب الملاط الأسمنتي

قبل البدء في صب ذراع التسوية الخرساني ، تحتاج إلى التحقق من تشغيل الأرضيات المسخنة بالماء ووجود الهواء في الأنابيب. بعد فحص العقص الكامل للنظام ، يتم تثبيت المنارات ويتم سكب ذراع التسوية ، مسترشدًا بارتفاع الأرضية. تعتمد جودة ذراع التسوية على مزيج الخرسانة. يجب أن تشمل:

• الألياف المقواة
• الملدنات.

في هذه الحالة ، سيكون ذراع التسوية متحركًا أثناء التجفيف ، وبعد التجفيف سيكون له قوة عالية.

الفروق الدقيقة في اختيار الخطوة المثلى

تعتمد درجة كفاءة وتكلفة الدائرة بأكملها على الاختيار الصحيح للخطوة بين الأنابيب الموضوعة للتدفئة الأرضية.

ومع ذلك ، فإن حسابها يعتمد على العديد من العوامل. المسافة القياسية بين الخطوط هي 100-200 ملم.

من الممكن أيضًا أن تكون درجة الصوت المتغيرة أو الثابتة:

1. إذا كان حمل التسخين أقل من 50 وات لكل 1 م 2 ، فإن خطوة الدائرة ستكون ثابتة وتساوي 200 مم.
2. مع زيادة حمل التسخين 80 وات لكل 1 م 2 أو أكثر ، ستكون المسافة 150 مم.
3. في حالات أخرى ، يجب تطبيق خطوة متغيرة. على سبيل المثال ، على طول محيط جدار أو جدارين خارجيين ، سيكون وضع دائرة المياه أصغر خطوة تبلغ 100 مم. بالانتقال إلى وسط الغرفة ، ستزداد الفجوات تدريجياً إلى 200 مم.

في الممارسة العملية ، إذا تم التخطيط للتدفئة اقتصاديًا باستخدام التدفئة الأرضية ، يتم استخدام خطوة 150 مم. هذا هو المؤشر الأمثل في أي ظروف تقريبًا.

إذا تجاوز فقدان الحرارة للمبنى نقل الحرارة ، فإن الأمر يستحق التفكير في عزله الفعال - في هذه الحالة ، لن يؤدي تقليل الخطوة إلى حل المشكلة.

تم وصف خوارزمية مفصلة لحساب الأنابيب للتدفئة تحت الأرضية في هذه المقالة.
