تصميم نظام تدفئة لمبنى سكني من 5 طوابق

اختيار المرجل

يعتمد نوع المرجل على نوع ناقل الطاقة الذي يعمل عليه. يجب اختيار العنصر الرئيسي لتدفئة المنزل مع مراعاة نوع الوقود المتاح.

غاز

نظرًا لكفاءتها ، تظل وحدات الغاز هي الأكثر شيوعًا. قد يكون من العوائق التي تحول دون استخدامها عدم وجود خطوط أنابيب الغاز بالقرب من الأرض. وتجدر الإشارة إلى أن هذا النوع من المعدات يحتاج إلى صيانة ومراقبة مستمرة بواسطة خدمات خاصة.

وقود صلب

إذا لم يتم تغويز المنطقة ، يمكن تنفيذ تصميم أنظمة التدفئة مع مراعاة استخدام غلاية تعمل بالوقود الصلب. هذا سيجعل من الممكن عدم الاعتماد على الإمداد المركزي لناقلات الطاقة ، ولكنه سيتطلب مصادر إضافية للوقود الصلب ومكان جاف لتخزينه.

الوقود السائل

لتثبيت نظام تدفئة لمنزل خاص ، يمكنك شراء غلاية تعمل بالطاقة السائلة. ومع ذلك ، فإن الديزل هو نوع مكلف من الوقود ، وبالتالي فإن تكلفة استخدامه ستزيد بشكل كبير. سيتطلب أيضًا تركيب خزان خاص تحت الأرض يتم تخزينه فيه. يجب أن نتذكر الدرجة العالية من مخاطر الحريق لمحرك الديزل.

كهرباء

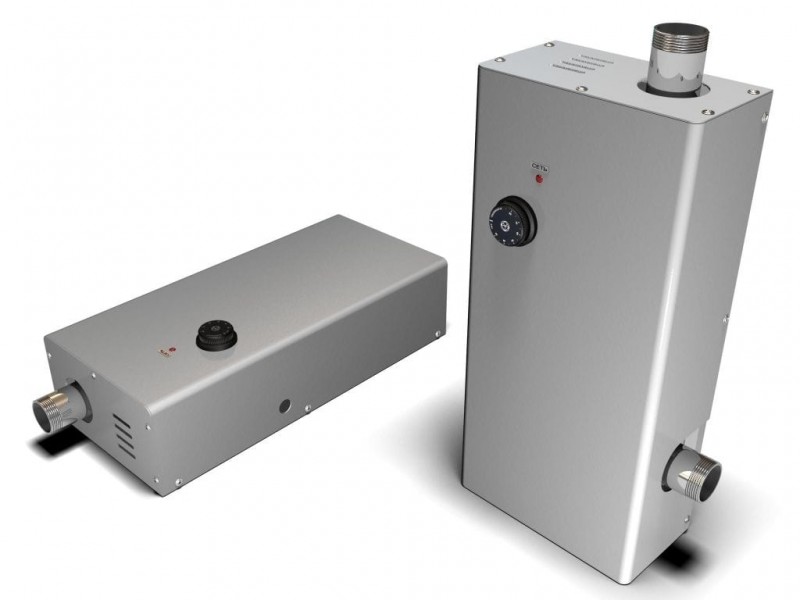

من المستحسن استخدام غلاية كهربائية في نظام مشترك مع مشعات كهربائية. يتضمن مثل هذا المشروع تحويل الكهرباء إلى حرارة بدون مورد مائي - بشكل مباشر.

بالقياس على الوقود السائل ، سيكلف ناقل الطاقة هذا الكثير. إذا سمحت الأموال ، في مثل هذه الحالة ، من الأفضل اختيار التدفئة المستقلة ، والتي تسمح لك بتلقي الكهرباء من محولات الطاقة الشمسية وطاقة الرياح أو محطات الطاقة المائية الصغيرة.

الغرض من تصميم مصدر الحرارة

يجب أن يكون نظام التدفئة:

1. إحضار المبرد إلى الحالة الوظيفية المناسبة
2. تسليمها وتوزيعها على المستخدمين النهائيين

يُفهم المستهلكون النهائيون في هذا المخطط على أنهم أنظمة التدفئة وأنظمة إمداد الماء الساخن والتركيبات المتخصصة للمؤسسات الصناعية. يجب أن يفي مشروع الإمداد الحراري الجيد بالأهداف المذكورة أعلاه ، مع مراعاة خصائص ناقلات الحرارة.

في تصميم إمداد الحرارة
يجب أن يؤخذ في الاعتبار أن أنظمة التدفئة مقسمة إلى مركزية ومستقلة. تتكون من:

• مصدر الحرارة (بيت المرجل أو CHP)
• خطوط توصيل الحرارة
• الأجهزة الطرفية لتوزيع الحرارة

صيانة نظام تدفئة المبنى

بعد الحساب الصحيح للهندسة الحرارية للإمداد الحراري للمبنى ، من الضروري معرفة القائمة الإلزامية للوثائق التنظيمية لصيانته. تحتاج إلى معرفة ذلك من أجل التحكم في تشغيل النظام في الوقت المناسب ، وكذلك لتقليل حدوث حالات الطوارئ.

لا يتم إعداد إجراء فحص لنظام التدفئة في المبنى إلا من قبل ممثلي الشركة المسؤولة. هذا يأخذ في الاعتبار خصوصيات الإمداد الحراري ونوعه وحالته الحالية. أثناء فحص نظام التدفئة للمبنى ، يجب ملء العناصر التالية من المستند:

1. موقع المنزل وعنوانه بالضبط.
2. رابط عقد التزويد بالحرارة.
3. عدد وموقع أجهزة التدفئة - المشعات والبطاريات.
4. قياس درجة الحرارة في الغرف.
5. يتغير معامل الحمل حسب الظروف الجوية الحالية.

لبدء فحص نظام التدفئة في المنزل ، يجب عليك تقديم طلب إلى شركة الإدارة. يجب أن تشير إلى السبب - ضعف أداء الإمداد الحراري أو الطوارئ أو عدم الامتثال للمعايير الحالية للنظام مع المعايير.

وفقًا للوائح الحالية ، أثناء وقوع حادث ، يجب على ممثلي شركة الإدارة إزالة عواقبه في غضون 6 ساعات كحد أقصى. بعد ذلك أيضًا ، يتم إعداد مستند حول الأضرار التي لحقت بأصحاب الشقق بسبب الحادث. إذا كان السبب حالة غير مرضية ، يجب على شركة الإدارة ترميم الشقق على نفقتها الخاصة أو دفع تعويض.

في كثير من الأحيان ، أثناء إعادة بناء نظام التدفئة للمبنى ، من الضروري استبدال بعض عناصره بأخرى أكثر حداثة. يتم تحديد التكاليف من خلال الحقيقة - التي يوجد في ميزانيتها العمومية نظام التدفئة. يجب أن تتولى شركة الإدارة ترميم خطوط الأنابيب والمكونات الأخرى غير الموجودة في الشقق.

إذا أراد مالك المبنى تغيير بطاريات الحديد الزهر القديمة إلى بطاريات حديثة ، فيجب اتخاذ الإجراءات التالية:

1. يتم تقديم طلب إلى شركة الإدارة ، والذي يشير إلى مخطط الشقة وخصائص السخانات المستقبلية.
2. بعد 6 أيام ، يلتزم القانون الجنائي بتقديم المواصفات الفنية.
3. وفقا لهم ، يتم اختيار المعدات.
4. يتم التركيب على نفقة صاحب الشقة. ولكن في الوقت نفسه ، يجب أن يحضر ممثلو القانون الجنائي.

يحكي الفيديو عن ميزات تسخين المبرد:

تتيح التقنيات الحديثة تصميم تدفئة منزل خاص ، مع مراعاة المتطلبات والتفضيلات الشخصية لأصحاب المنزل

يجب التعامل مع العملية المسؤولة ، التي يعتمد عليها المناخ المحلي والراحة في الغرف بشكل مباشر ، باهتمام خاص ، بعد دراسة جميع الخيارات الممكنة واختيار خيار أفضل.

ماء

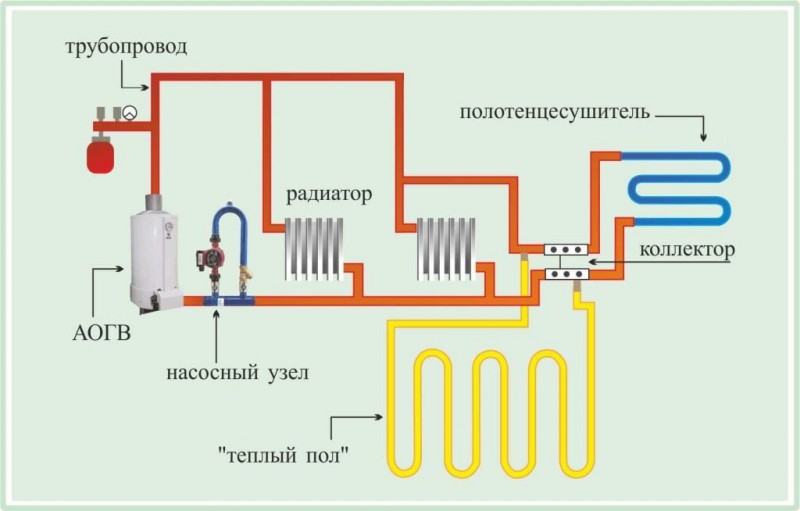

مشروع التدفئة القائم على نظام المياه الأكثر شيوعًا هو تخطيط دائرة مغلقة ، يتم من خلالها توزيع الماء الساخن باستمرار. في هذه الحالة ، يتم تنفيذ وظيفة السخان بواسطة المرجل ، حيث يتم إدخال الأنابيب من خلال الغرف وتكون متاخمة للرادياتير ، والتي تنبعث من كمية الحرارة الرئيسية.

بعد إجراء نقل الحرارة ، يتدفق الماء مرة أخرى إلى الغلاية ، حيث يسخن مرة أخرى ويكرر الدورة التكنولوجية. السخان الخاص بنوع تسخين المياه عبارة عن غلايات تعمل بالوقود. ينقسم نظام تسخين المياه إلى نوعين: طبيعي وقسري.

الدورة الدموية الطبيعية

في الحالة الأولى ، يدور المبرد عبر الأنابيب والمشعات دون قوة إضافية. يتم تحقيق هذا التأثير من خلال طريقة معينة لتركيب عناصر التسخين الرئيسي.

يوفر تصميم التسخين مع دوران الماء الطبيعي زاوية الميل الضرورية للأنابيب ، مما يجعل من الممكن أن تستمر العملية تحت تأثير الجاذبية.

التداول القسري

يتم تحقيق الحركة القسرية للمياه عبر النظام من خلال تشغيل مضخة دورانية مدمجة في غلاية التدفئة. على عكس الدوران الطبيعي ، يحتاج الدوران القسري إلى مصدر للكهرباء يتم تشغيل المضخة منه.

الأسلاك

يمكن استخدام نظام تدوير المياه الطبيعي والقسري للأسلاك أحادية الأنابيب ، ثنائية الأنابيب والمجمعة. في الحالة الأولى ، يتضمن تصميم أنظمة التدفئة تركيب أنبوب واحد يؤدي وظيفة الإمداد بالمياه وتفريغها في نفس الوقت.

باستخدام هذا المخطط ، ستكون درجة حرارة المبرد الأبعد عن المرجل أقل من درجة حرارة المبرد القريب. بالإضافة إلى ذلك ، إذا فشلت إحدى البطاريات ، فسيتوقف الباقي أيضًا عن العمل ، حيث لا يمكن إيقاف تشغيلها بشكل فردي.

يتيح لك الأسلاك ثنائية الأنابيب إمكانية تسخين البطاريات بالتساوي نظرًا لأن أنبوب الإمداد متصل بالتوازي مع كل منها. الأنبوب الثاني يأخذ المبرد المبرد إلى المرجل. شريطة أن يتم تثبيت صنبور على كل مشعاع ، يمكن إيقاف تشغيلهما بشكل فردي.

الأسلاك المجمعة هي الأكثر ملاءمة ، لأنه بعد تثبيتها ، يمكنك ضبط درجة حرارة المبرد في كل غرفة فردية.لهذه الطريقة لتسخين الفضاء ، يلزم تركيب خزانة تجميع.

الجوي

يمكن تركيب هذا النظام فقط في مرحلة بناء المبنى. انها ليست مناسبة لمنزل خاص مكتمل. ويرجع ذلك إلى الحاجة إلى تركيب مجاري هواء معدنية أو بلاستيكية أو نسيجية يتم من خلالها تفجير الهواء الساخن المسخن بواسطة مولد حراري.

يدخل تيار دافئ إلى الغرفة من أسفل السقف ويزيل الهواء البارد ، والذي بدوره يعود إلى مولد الحرارة عبر مجاري الهواء.

يسمح لك تصميم التدفئة وفقًا لطريقة تسخين الهواء بتثبيت نظام للدخول الخارجي للهواء النظيف الممزوج بالتدفق. يمكن تحقيق الدوران بطريقة الجاذبية أو الإجبارية.

يحدث تبادل الهواء الطبيعي بسبب اختلاف درجات الحرارة ، ويتم تبادل الهواء القسري باستخدام معدات تهوية خاصة. يمكن لمولد الحرارة حرق وقود الديزل والغاز الطبيعي (الرئيسي أو المعبأ في زجاجات) والكيروسين. تتم إزالة منتجات الاحتراق من خلال المدخنة.

خيارات مشروع التدفئة

بغض النظر عن نوع النظام ، يفرض تصميم مصدر الحرارة مجموعة من التحديات التقنية للمطورين. لا ينبغي أن يتعلق الأمر فقط بمخططات مد أنابيب الإمداد - يبدأ مشروع الإمداد الحراري باختيار نظام الإمداد الحراري نفسه

• مركزية أو مستقلة
• الوقود - على الغاز والكهرباء وزيت الوقود والوقود الصلب ، مجتمعة
• مع توريد الطرق السريعة من بيت مرجل واحد أو من عدة
• المبرد - ماء ، غازي متوسط

يتطلب تصميم الإمداد الحراري من المطورين ليس فقط تحديد المخطط الأكثر كفاءة ، ولكن أيضًا لحل مجموعة مهام التصميم / التثبيت بأقل قدر من الاستثمار المالي.

يسعدنا أيضًا أن نقدم لك الخدمات التالية: الحساب الحراري ، والحصول على حد الغاز ، ومراجعة الطاقة.

يمكنك الاتصال بنا في أي وقت لطرح أسئلتك والقيام بذلك

يختلف إنشاء نظام تدفئة فعال للمباني الكبيرة اختلافًا كبيرًا عن المخططات المستقلة المماثلة للمنازل الريفية. يكمن الاختلاف في تعقيد التوزيع والتحكم في معلمات المبرد. لذلك ، يجب عليك اتباع نهج مسؤول لاختيار نظام التدفئة للمباني: الأنواع ، والأنواع ، والحسابات ، والمسوحات. تؤخذ كل هذه الفروق الدقيقة في الاعتبار في مرحلة تصميم الهيكل.

ما هو نظام التدفئة

العنصر الرئيسي في هيكل التدفئة هو المرجل. يعتمد اختيار الوحدة المركزية على الطاقة المطلوبة. لمعرفة ذلك ، من الضروري تقسيم المساحة الإجمالية للمنزل حسب القوة المحددة.

بهذه الطريقة ، نكتشف الحد الأدنى من طاقة غلاية التدفئة التي يمكنها توفير الحرارة لجميع المباني السكنية. عادةً ما يتم إضافة 25٪ إلى الرقم الناتج ، وبالتالي يتم وضع الحمل الأمثل على الوحدة وترك احتياطي طاقة في حالة الصقيع غير المتوقع.

تم تجهيز غلايات التدفئة الحديثة بنظام تحكم إلكتروني وعناصر ضرورية أخرى. بالإضافة إلى غلاية التدفئة ، يشتمل مشروع التسخين على مخطط للأنابيب والرادياتير.

نظام التدفئة

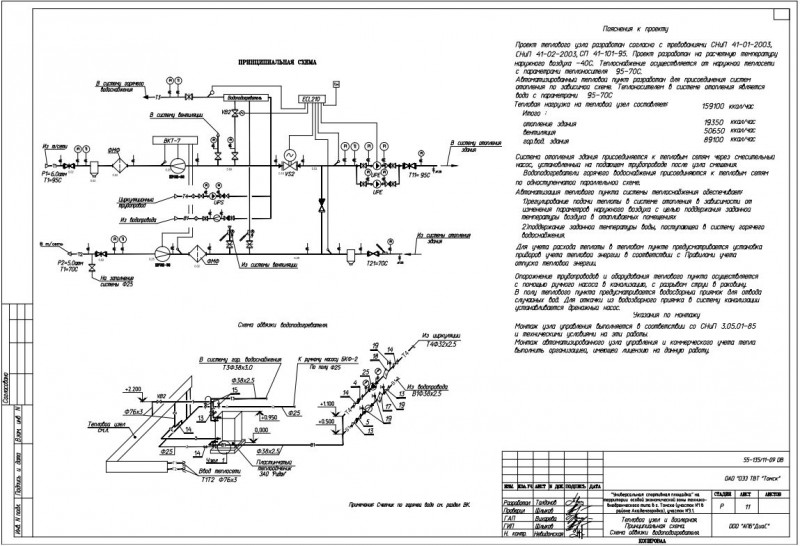

تم تصميم مخطط توصيل نظام التدفئة بشبكات التدفئة الخارجية وفقًا لمخطط تابع. درجة حرارة الناقل الحراري 95-70 درجة مئوية تخطيط نظام تسخين ثنائي الأنابيب مع حركة حامل الحرارة المصاحبة.

التنظيم في نظام تسخين المياه - نوعي مركزي وفقًا لدرجة حرارة الهواء الخارجي والكمي المحلي وفقًا للحمل الحراري الفعلي باستخدام صمامات ترموستاتية أوتوماتيكية RA-G من Danfos ، مثبتة أمام كل سخان. يتم تثبيت صمام كروي ماركة EAGLE على كل جهاز إغلاق.في كل فرع للضبط والإغلاق ، يتم تثبيت صمام موازنة يدوي USV-I وصمام إغلاق MSV-M. موازنة المعدات من تصميم دانفوس. لتفريغ النظام ، يتم تثبيت صمامات تصريف مياه EAGLE على الروافع وفي أدنى نقاط التيار. يتم توفير تجميع خطوط الأنابيب عن طريق اللحام ، باستثناء مناطق تركيب التركيبات الملولبة.

يتم توفير التعويض عن استطالة درجة حرارة خطوط الأنابيب بسبب الزوايا الطبيعية للدوران. تمديد خطوط الأنابيب مفتوح. طلاء واقي لخطوط الأنابيب - دهان زيتي. يوفر المشروع عزلًا حراريًا عالي الكفاءة لخطوط الأنابيب الرئيسية (الإمداد والعودة) ، وخطوط الأنابيب الموضوعة في غرفة وحدة التحكم ، والطاقة المرنة مع نطاق درجة حرارة التشغيل من -70 درجة مئوية إلى +100 درجة مئوية.

لإخراج الهواء من نظام التدفئة ، يتم توفير فتحات تهوية مثبتة في النقاط العليا من خطوط الأنابيب. لسهولة التشغيل ، تحتوي جميع فروع خطوط الأنابيب الرئيسية على صمامات إغلاق.

بعد تركيب وتثبيت خطوط الأنابيب على الدعامات (قبل تطبيق العزل الحراري) ، يتم شطف الأنابيب وإخضاعها لاختبار الضغط الهيدروليكي على Prabx1.25. تم طلاء خطوط الأنابيب وأجهزة التسخين بطلاء زيتي مرتين. خطوط أنابيب الإمداد الموضوعة في وحدة التسخين وفي الغرف الفنية محمية من التآكل بورنيش BT-177 فوق طبقة أساس GV-021 لمرتين ومعزولة بأنبوب عازل للحرارة 6 = 20 مم

نظام التهوية

من أجل ضمان تهوية مباني المبنى والحفاظ على نظام درجة حرارة ورطوبة مقبول ، يتم تزويد المبنى بأنظمة تهوية للتزويد والعادم بنبضات ميكانيكية وطبيعية. يتم تحديد عدد الأنظمة مع مراعاة (الغرض الوظيفي للمباني.

يتم إنتاج عناصر عالية الجودة لأنظمة التهوية ، بما في ذلك مراوح مجاري الهواء من المصنع ، والمراوح المحورية ، والمراوح الشعاعية ، فضلاً عن التشغيل الآلي لأنظمة عادم الدخان والتهوية ، بواسطة Vozdukhotekhnika.

بالنسبة لغرف خلع الملابس ، والاستحمام ، يوفر مشروع التدريب نظام إمداد وعادم منفصل. يتم توفير الهواء إلى غرفة خلع الملابس وغرف الاستحمام ، وحجم الهواء الذي يتم توفيره لغرفة خلع الملابس يساوي حجم هواء العادم من غرف الاستحمام وفقًا للتوازن وفقًا لتوازن العادم من المبنى ، وإمداد الهواء توفر الوحدة P1 الهواء إلى الردهة. يتم توفير مقتطف من غرف خلع الملابس من غرف الاستحمام والحمامات. أنظمة العقد B2 - B5.

يتم تقديم أنظمة العادم في شكل مراوح مجاري الهواء تصنعها Arktos ، ويتم وضع مجاري الهواء الخاصة بأنظمة الإمداد والعادم تحت سقف المباني المخدومة. بالنسبة للغرف المتعلقة بغرف الساونا ، يوفر المشروع وحدة توريد منفصلة P2. يتم تحديد حجم تزويد الهواء الذي يتم توفيره للمسبح وفقًا لـ SNiP 31-06-2009 ، وكذلك لاستيعاب الفوائض المفيدة والحرارة والمهمة التكنولوجية 80 متر مكعب / ساعة

تتكون أنظمة الإمداد (P1 ، P2) من: مثبط الهواء المعزول من نوع AVK مرن إدراج كاتم صوت رقائقي من النوع RSA ، نوع وحدة التهوية "مدمج" في غلاف مدمج صوتي ومعزول بالحرارة حيث: مرشح ، سخان ماء ، مروحة. يتم تسخين الهواء بواسطة سخان مياه من tH = -40 ° C إلى tB = 25 ° C. سخانات الهواء لديها تنظيم آلي لانتاج الحرارة.

يتم توزيع الهواء المعالج إلى المبنى من خلال مجاري الهواء من خلال الناشرات إلى المنطقة العليا من المبنى. يتم توزيع كمية الهواء بين المباني بالأحجام المحددة في SP 31-112-2004. يتم تركيب شبكات التهوية لمدخل الهواء على ارتفاع أكثر من 2 متر من الأرض. يتم إخراج عادم الهواء من خلال قنوات تهوية فوق سطح المبنى. تعمل جميع القنوات التي تخرج الهواء في الفراغ.مجاري الهواء لأنظمة الإمداد والعادم عبارة عن مقاطع عرضية مستديرة ومستطيلة.

فئة تصميم مجرى الهواء المقبولة على أنها H (عادية) مصنوعة من الفولاذ المجلفن وفقًا لـ GOST 14918. وصلة مجرى الهواء عبارة عن حلمة وحافة.

يتم توفير تصميم مجاري الهواء الرئيسية لتهوية الإمداد في المبنى. مجاري الهواء الرئيسية متصلة بهياكل البناء.

عند تقاطعات الهياكل المغلقة للمباني المخدومة بحد مقاومة حريق مصنفة ، من المتصور تركيب مخمدات حريق ؛ يتم تزويد مجاري الهواء إلى وحدات مناولة الهواء بمواد عازلة للحرارة.

الصمامات الخانقة للإنتاج المحلي. استخدم المشروع المعدات والتجهيزات والمواد المحلية والمستوردة من الموردين. جميع المعدات والتجهيزات والمواد لديها شهادات الامتثال لمتطلبات الاتحاد الروسي. يتم ضبط وتنسيق أنظمة التهوية بعد التثبيت.

تم تصميم نظام الأتمتة للحفاظ تلقائيًا على أوضاع التشغيل العادية للمعدات وحمايتها في حالات الطوارئ.

3.5

أي نظام تختار

يتم تنفيذ تصميم تدفئة منزل خاص مع مراعاة حامل الطاقة الذي سيتم استخدامه لتدفئة الغرفة. هناك العديد من الأنظمة الأكثر شيوعًا التي يتم من خلالها توفير الحرارة لجميع المساحات الداخلية للمبنى:

• ماء؛
• هواء؛
• كهربائي؛
• فتح النار.

بعبارة "فتح النار" تعني موقد أو موقد. كلا مصدري الحرارة هذين غير فعالين في مسألة تدفئة المنزل الكاملة ، حيث يوزعون الهواء الساخن بشكل غير متساو. غالبًا ما يتم تضمينها في مشروع التدفئة كعناصر زخرفية. دعونا نلقي نظرة فاحصة على الأنظمة الأخرى.
