معاصر عصير تفعل ذلك بنفسك
من الممكن تمامًا صنع مكبس عصير بيديك ، والشيء الرئيسي هو العثور على مخططات عمل ورسومات لمثل هذه المنتجات محلية الصنع ، والتي لن تكون صعبة. يسعد العديد من الحرفيين المنزليين الذين لديهم بالفعل خبرة في تصنيع هذه المعدات بمشاركة صور أجهزتهم وحتى مقاطع الفيديو التي تعرض عملية تصنيعها ومبدأ التشغيل بالتفصيل.
معاصر عصير محلية الصنع
في أغلب الأحيان ، يسعون جاهدين لعمل مكابس من النوع اللولبي بأيديهم. وفي الوقت نفسه ، يجب ألا يغيب عن الأذهان أنه لن ينجح في صنع برغي قوي لمثل هذا الجهاز دون استخدام أداة تقليب مؤهلة. يمكنك صنع مكبس محلي الصنع بدون متخصصين تابعين لجهات خارجية إذا استبدلت آلية اللولب بمقبس تقليدي (ميكانيكي أو هيدروليكي) ، الموجود في ترسانة كل سائق سيارة.
رسم مكبس على أساس مرفاع سيارة
يعتبر الإطار هو العنصر الحامل الرئيسي للعصارة التي تعمل بأيديهم.
يجب أن تحظى قوتها باهتمام خاص. لتصنيع مثل هذا الإطار ، والذي سوف يرتكز على الرافعة ويخلق الضغط المطلوب ، يمكنك استخدام أنبوب معدني مربع مع مقطع عرضي 40x40 وسماكة جدار لا تقل عن 3 مم
عند حساب ارتفاع إطار المكبس محلي الصنع ، يجب أن تأخذ في الاعتبار السماكة الإجمالية لشبكات الصرف والبطانات وأكياس المواد الخام ، وكذلك ارتفاع الرافعة. يمكن اختيار عرض الإطار بشكل تعسفي - الشيء الرئيسي هو وضع صينية تخزين في الفتحة التي تم إنشاؤها لتجميع العصير المضغوط.
يمكن ببساطة وضع الرافعة على المكبس أو تثبيتها بشكل صارم على الشريط العلوي
عند إنشاء تصميم مكبس للتفاح أو العنب بيديك ، يجب إيلاء اهتمام خاص لاستقراره. لحل هذه المشكلة بشكل فعال ، يمكن لحام ثلاث قطع من الأنبوب المربع في أسفل الإطار ، والتي ستكون بمثابة أرجل وتضمن استقرار الوحدة
يتم وضع حامل مصنوع من الألواح أو الألواح الخشبية في الجزء العلوي من الأرجل ، حيث سيتم وضع منصة نقالة.
يجب أن تكون شبكات الصرف ، المكتملة التي تعمل بها التفاح أو العنب أو أي معصرة أخرى ، مصنوعة فقط من الخشب الصلب (البلوط أو الزان). يجب ألا يقل سمك الألواح التي ستصنع منها هذه الشبكات عن 20 مم.
يمكن تصنيع الأكياس التي يوضع فيها لب التفاح أو المواد الخام الأخرى لعصر العصير من أقمشة مختلفة (الشيء الرئيسي هو أن مثل هذا النسيج شديد التحمل وأن الأكياس التي تُخيط منه لا تنكسر تحت الضغط العالي الناتج عن جاك). على هذا النحو ، يمكنك استخدام الأقمشة العادية من الخيش والجوت والقطن والكتان والأقمشة المصنوعة من القطن والمواد الاصطناعية.
كإطار يحمل شرائح خشبية ، فإن الخزان من الغسالة القديمة مناسب تمامًا.
يمكنك عمل مكبس تفاح بيديك أو عصارة لمعالجة المواد الخام الأخرى وفقًا لمخطط تصميم أكثر تعقيدًا ، والذي يتضمن الاستخدام المتزامن لكل من آلية الرافعة والمسمار. يتم استخدام الأخير في مثل هذه المكبس لإصلاح كتلة الفاكهة أو التوت ، والتي يتم وضعها في غلاف مثقب مصنوع من الفولاذ المقاوم للصدأ.
كآلية تخلق الضغط المطلوب ، يتم استخدام جاك ، والذي يتم تثبيته في الجزء السفلي من هيكل إطار المكبس. مع قدمه العلوية ، يرتكز الرافعة على الجزء السفلي من منصة الدعم ، والتي لديها القدرة على التحرك على طول الموجهات الجانبية لإطار الضغط.وهكذا ، عند رفع الرافعة ، ترتفع منصة الدعم أيضًا ، وتتجه نحو المكبس ، المزود بالجزء السفلي من البرغي.
اضغط على المسمار مع جاك
وبالتالي ، من الممكن تمامًا إجراء ضغط فعال للحصول على عصير التفاح والعنب وحتى الرمان ، وهذا لا يتطلب تكاليف مالية كبيرة ومعرفة خاصة ومهارات وقدرة على التعامل مع المعدات المعقدة.
ما هي كريات الوقود
خارجيًا ، الوقود مثل الكريات عبارة عن حبيبات أسطوانية ، يمكن أن يتراوح قطرها ، اعتمادًا على المعدات المستخدمة في إنتاجها ، من 5 إلى 10 ملم ، ويتراوح طولها بين 10 و 60 ملم. المادة الخام التي ينتج منها هذا الوقود هي نفايات إنتاج الشركات العاملة في مجالات النشاط التالية:
- النجارة وإنتاج المنتجات الخشبية لأغراض مختلفة (تُستخدم نشارة الخشب والنشارة الناتجة عن أنشطة الشركات العاملة في هذه المناطق كمواد خام لإنتاج كريات من الخشب) ؛
- زراعة ومعالجة المنتجات الزراعية (في هذه الحالة ، تصنع الكريات من القش أو التبن أو القمح أو الأرز أو قشور الحنطة السوداء أو قشور عباد الشمس) ؛
- معالجة الفحم والجفت ، وتستخدم الأجزاء الدقيقة أيضًا لإنتاج قوالب الوقود.
يعتمد لون كريات الوقود على المادة الأولية وتقنية تحضيرها.
في معظم الحالات ، يتم إنتاج كريات الوقود من قبل تلك الشركات ، ونتيجة لذلك ينتج النشاط الرئيسي كمية كبيرة من النفايات المناسبة لتصنيع هذا الوقود. وبالتالي ، لا تحل هذه المؤسسات مشكلة إعادة تدوير نفايات إنتاجها فحسب ، بل تحصل أيضًا على ربح إضافي من ذلك.
من حيث كفاءة الاستخدام ، لا يزال الفحم هو النوع المفضل للوقود ، لكن كريات الوقود لها ميزة واحدة مهمة مقارنة بها: يسمح لك استخدامها بأتمتة عملية تزويد الوقود للغلاية قدر الإمكان. بالإضافة إلى ذلك ، كما هو مذكور أعلاه ، تحتوي كريات الخشب وكريات القش على نسبة منخفضة من الرماد: قيمتها أقل 20 مرة من قيمة الوقود الصلب التقليدي.
مقارنة أنواع مختلفة من الوقود الصلب
ملامح القوالب المفتوحة والمغلقة
ختم مغلق
يمكن تجهيز معدات الختم بقوالب مفتوحة أو مغلقة. في القالب المفتوح ، يتدفق المعدن الزائد إلى نتوء أو وميض يؤدي وظيفة محددة. تتمثل العيوب الرئيسية لهذه التقنية في: فقدان السبيكة على الفلاش ، وانخفاض جودة المنتج بسبب الألياف المقطوعة أثناء إزالة الحواف.
تستخدم القوالب المغلقة لصنع منتجات ذات شكل بسيط. تتميز هذه التقنية الخالية من الفلاش بتوفير المعادن ، وعدم وجود تكاليف إزالة الحواف ، وجودة المنتج العالية بسبب الضغط الشامل. لا يتم قطع الألياف المعدنية. يتم استخدام طريقة معالجة القالب المغلق للسبائك منخفضة الليونة. العيوب الرئيسية هي: الحاجة إلى جرعة دقيقة من السبيكة ، التصميم المعقد للختم.
في الإنتاج الحديث ، يعتبر الختم في الغالب عملية تحضيرية تسمح بتصنيع أجزاء للإلكترونيات ، وكذلك للطائرات أو السفن. تخضع المنتجات الناتجة أيضًا لعمليات اللحام والقطع والتثبيت وطرق المعالجة الأخرى ، اعتمادًا على العملية التكنولوجية.
مقاطع الفيديو ذات الصلة: ختم الصفائح المعدنية
مجموعة مختارة من الأسئلة
- ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
- إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
- مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
- فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
- فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
- ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟
آليات معالجة المعادن
المكبس الهيدروليكي قادر على تطوير قوة كبيرة تصل إلى ألفي طن. يتم استخدامه لثني أو تشكيل المنتجات ذات الجدران السميكة. يعتمد عمل الآلية على حركة مكابس أسطوانتين هيدروليكيتين متصلين بأقطار مختلفة. إن الاختلاف في الأقطار هو الذي يحدد مقدار القوة التي يمكن أن تطورها مكبس الختم المعدني.
الرسم بالضغط الهيدروليكي

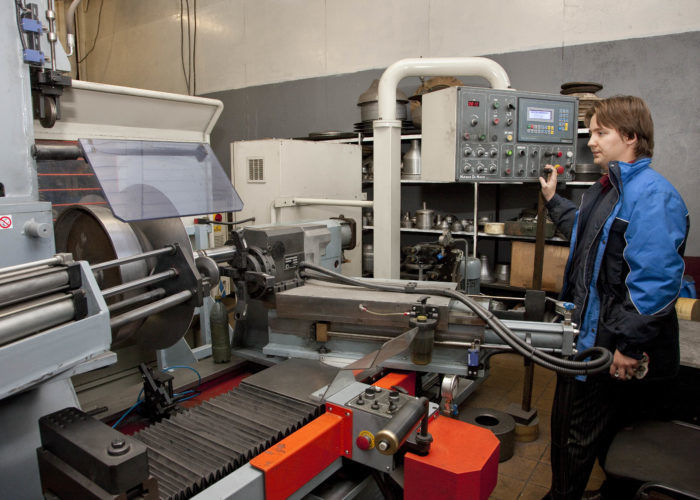

تم تصميم آلة الحدادة الشعاعية لأداء عمليات التشكيل من أجل الحصول على منتجات أسطوانية. يتضمن تصميم الآلية فرنًا حثيًا للتسخين المسبق للجزء. أثناء المعالجة ، يتم تدوير قطعة العمل بواسطة محرك كهربائي أثناء مرورها عبر منطقة الحدادة.
رسم آلة تزوير شعاعي
المكابس الكهرومغناطيسية هي معدات تثقيب جديدة عالية الأداء وفعالة من حيث التكلفة. يعتمد مبدأ التشغيل على حركة قلب كهرومغناطيسي يوجه مشغل الآلة إلى جزء معدني.
رسم مكبس كهرومغناطيسي
صنع قوالب وقود في المنزل
قوالب الوقود ، التي اكتسبت شعبية متزايدة مؤخرًا كوقود لتدفئة المباني السكنية والصناعية ، يمكن أيضًا صنعها يدويًا. بطبيعة الحال ، يُنصح بصنع معدات لإنتاج الكريات إذا كان هناك وصول إلى كمية كافية من المواد الخام الرخيصة.
كأجهزة منزلية الصنع مصممة لإنتاج كريات الوقود ، يمكن استخدام معدات من نوع الضغط أو البثق. يمكنك صنع مثل هذا الجهاز على أساس آلية طاقة جاهزة ومن نقطة الصفر. في الحالة الأولى ، يتم استخدام رافعة هيدروليكية أو مكبس صغير ، مزودان أيضًا بآلية محرك هيدروليكي ، كجسم العمل الرئيسي. في تصنيع معدات إنتاج الكريات من نقطة الصفر ، يمكن استخدام آلية رافعة أو لولب كجسم طاقة ، مما يوفر الضغط المطلوب.
كأساس لآلة محلية الصنع لتصنيع الكريات ، يمكنك أن تأخذ تصميم آلة تحبيب المصنع. اضغط على الرسم للتكبير
بغض النظر عن مخطط تصميم المعدات محلية الصنع لإنتاج الكريات ، عند تصنيع مثل هذا الجهاز ، من الضروري حل المشكلات الفنية التالية:
- إنشاء منصة دعم للصحافة وتثبيت رفوف عمودية عليها ، والتي سيتم تثبيت جميع العناصر الهيكلية عليها ؛
- باستخدام القطر المناسب ، اصنع مصفوفة الآلة ، في التجويف الذي سيتم فيه ضغط الخليط المحضر مسبقًا ؛
- عمل لكمة من شأنها الضغط على الخليط عند تشكيل الكريات ؛
- تجهيز الثقب بقضيب وتوصيله بآلية الطاقة الهيدروليكية ؛
- باستخدام أنبوب بقطر كبير أو صفائح معدنية ، قم بعمل أسطوانة يتم فيها خلط جميع مكونات الخليط ؛
- من الصفائح المعدنية لعمل مزاريب لتحميل المواد الخام وتفريغ المنتجات النهائية.
تجميع جهاز تكوير محلي الصنع
يتم تثبيت جميع عناصر مكبس الحبيبات محلي الصنع على قاعدته ورفوفه العمودية. في هذه الحالة ، من الضروري التأكد من موقعهم المكاني الصحيح بالنسبة لبعضهم البعض.
أنواع مختلفة من تقنيات الختم
يمكن إجراء عملية الختم لمعالجة الفراغات بالطريقة الساخنة أو الباردة.تتضمن هذه الأنواع التكنولوجية استخدام معدات خاصة واستخدام ظروف معالجة معادن معينة.
الختم البارد هو أحد أنواع الختم
تعالج طريقة الختم الساخن قطع العمل التي يتم تسخينها مسبقًا في أجهزة خاصة إلى درجة حرارة محددة مسبقًا. يعد الختم الساخن ضروريًا عندما لا توجد طاقة كافية للمعدات لمعالجة سبيكة باردة. يمكن أن تكون أجهزة التسخين أفران كهربائية أو أفران بلازما. تتطلب هذه الطريقة حسابًا دقيقًا لمعلمات الجزء النهائي ، مع مراعاة انكماش المعدن أثناء التبريد.
في الختم على البارد ، يتم تشكيل الأجزاء بسبب الضغط الميكانيكي لعناصر مكبس الختم. يعتبر الختم على البارد أكثر طرق معالجة المعادن شيوعًا. لا يتطلب معدات إضافية وحسابات معقدة وصقلًا ميكانيكيًا للأجزاء. بفضل هذه الطريقة ، تزداد خصائص قوة المادة. تتميز المنتجات الناتجة بجودة ودقة سطح عالية.
أنواع العمليات التكنولوجية
يتم فصل وتشكيل العمليات التكنولوجية باستخدام الصفائح المعدنية.
يتم إجراء عمليات الختم بالقسمة على المعدات المزودة بأداة خاصة. نتيجة لذلك ، يتم فصل جزء معين عن قطعة العمل على طول خط مستقيم أو كفاف معين. يحدث فصل جزء من الورقة في العمليات التالية:
- يقطع. لتنفيذ هذا الإجراء ، تم تجهيز الجهاز بقرص أو أجهزة اهتزاز أو مقصات مقصلة.
- تشذيب. تفصل هذه العملية الأجزاء القصوى من المنتج الناتج.

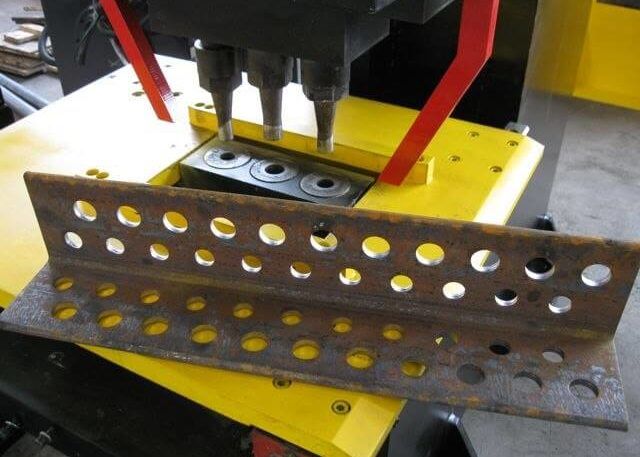

- اللكم. يتم إنشاء ثقوب ذات تكوينات مختلفة في لوح معدني باستخدام ختم.
- قطع. يتم الحصول على جزء مجعد مع محيط مغلق من الشغل.
تم تصميم عمليات تغيير النموذج لإنشاء منتج بمعايير وأبعاد أخرى دون تدمير ميكانيكي. هناك الأنواع التالية من هذه العمليات:
- التشفيه. يتعرض محيط قطعة العمل أو الثقوب الداخلية لقالب لتشكيل خرز بأحجام معينة.
- غطاء محرك السيارة. هذه العملية هي نوع من التزوير ، حيث يتم الحصول على عنصر مكاني من مادة مسطحة.
- تجعيد. لتضييق نهايات قطعة العمل المجوفة ، يتم استخدام قالب ذو قالب مخروطي الشكل به منطقة عمل ضيقة.
- الانحناء. نتيجة للعملية ، يتم تغيير انحناء السطح عن طريق ثني المعدن وتشويه قطعة العمل.
- التشكيل هو تغيير في شكل المقاطع الفردية عن طريق تقليل سمك الجزء دون انتهاك المحيط الخارجي للمنتج.
- بوكليوفكا. التوصيل بختم لوحين بدون استخدام عناصر إضافية.
