جهاز ومبدأ تشغيل غلاية الوقود الصلب

دائرة مفتوحة مع دوران الجاذبية

هذا الخيار سهل التنفيذ حتى بالنسبة للمبتدئين. هنا ، يدور الماء في النظام بسبب الاختلاف في كثافة السوائل الباردة والساخنة. وفقًا لقوانين الفيزياء ، يبدأ الماء الساخن في التدفق لأعلى (نظرًا لأن كثافته أقل) ، ثم يبرد ويعود إلى نقطة البداية.

على الرغم من أن هذا النوع من الربط بسيط للغاية ، إلا أنه يتطلب الامتثال لعدد من المتطلبات. أولاً ، لكي يتم تداول الماء بحرية في النظام ، من الضروري تركيب معدات تدفئة أقل بمقدار نصف متر من البطاريات الموجودة في المنزل. ثانيًا ، لتقليل ظهور مقاومة الماء ، يلزم وجود أنابيب ذات مقطع عرضي يصل إلى 5 سم ، بينما يمكن أن تصل قيمة أنابيب التوزيع على البطاريات إلى 2.5 سم. ثالثًا ، تؤثر أجهزة القفل والتجهيزات بشكل مباشر على التداول الحر الماء في النظام ، لذلك ، يجب أن يكون هناك حد أدنى من هذه العناصر.

ولكن من أجل الإنصاف ، يجدر القول أن النظام المفتوح مع الدوران الطبيعي له عدد من مزاياه. إلى جانب حقيقة أنه من الأسهل ترتيبًا ، فإن التكاليف المالية المترتبة عليه ليست كبيرة جدًا. صحيح أن المالك لن يكون قادرًا على التحكم باستمرار في نظام درجة حرارة المبرد عند المنفذ ، وهذا هو السبب في انخفاض تسخين الدائرة إلى حد ما. أيضًا ، يظل خزان التمدد مفتوحًا في بعض الأحيان ، مما يعني أن الأكسجين على اتصال بسائل التبريد ، مما يزيد تدريجياً من خطر التآكل.

بإيجاز ، تجدر الإشارة إلى أن الخبراء يوصون بهذا النوع من مخطط التدفئة فقط لتلك المنازل الخاصة التي يعيش فيها الناس من وقت لآخر ، وليس بشكل مستمر ، على سبيل المثال ، للبيوت الصيفية.

ماركات غلايات الوقود الصلب روسية الصنع

سيساعد تحليل الخصائص التقنية في الحصول على فكرة عامة عن غلايات الوقود الصلب للاحتراق الطويل. تعطي آراء المستهلكين في المنتديات المستقلة تقييماً موضوعياً للتطورات المحلية.

الجدول 1. غلايات الوقود الصلب Zota Mix and Pellet المصنعة بواسطة معدات التدفئة ومصنع الأتمتة (كراسنويارسك):

الجدول 1. غلايات الوقود الصلب Zota Mix and Pellet المصنعة بواسطة معدات التدفئة ومصنع الأتمتة (كراسنويارسك)

• كفاءة الغلايات من مجموعة طرازات Zota Mix هي 80٪ ، بيليه 90٪ ؛
• تعمل غلايات الوقود الصلب الفولاذية المدمجة Zota Mix على أي نوع من الوقود (غاز مسال أو طبيعي ، كهرباء ، وقود سائل) ؛
• توجد غرفة الاحتراق وصندوق الرماد داخل سترة الماء ؛
• يضمن مثبط المدخنة القابل للتعديل ومنظم السحب الميكانيكي وشفط الهواء بواسطة قاذف مثبت في باب الفرن الاحتراق الكامل للوقود مع الحد الأدنى من السحب ؛
• السطح الخارجي للحالة مغطى بتركيبة بوليمر مقاومة للتآكل ؛
• يوفر الباب القابل للإزالة خلف اللوحة الأمامية إمكانية الوصول لتنظيف المداخن ؛
• إمكانية الإصلاح.

تصميم الغلاية Zota Mix

• بحاجة إلى إمداد بالوقود ومكان لتخزينه ؛
• تكاليف تسليم وتفريغ وتخزين الحطب والفحم والقوالب ؛
• انخفاض في إنتاجية غلايات Zota Mix عند استخدام وقود منخفض الجودة (lignite بنسبة 10 20٪ ، حطب خام بنسبة 60 70٪) ؛
• لـ Zota Mix - التحميل اليدوي للوقود وتنظيف حوض الرماد وجدران الفرن وأنابيب الغاز وأنابيب المداخن ؛
• التحضير الإلزامي لمياه الغلاية (تصلب العسر إلى 2 مجم- مكافئ / لتر) ؛
• التثبيت في غرفة منفصلة
• بالنسبة لغلايات خط Zota Mix ، من الضروري تركيب مجمع حراري ، وطارد دخان ، وغلاية.

الجدول 2. الأجهزة تجمع الوقود الصلب مع دائرة الماء (AKTV). الشركة المصنعة OOO Sibteploenergomash (نوفوسيبيرسك):

الجدول 2. الأجهزة تجمع الوقود الصلب مع دائرة الماء (AKTV).الشركة المصنعة Sibteploenergomash LLC (نوفوسيبيرسك)

• خيار الميزانية لمراجل الوقود الصلب مع دائرة مائية للمنزل (السعر 11000 25000 روبل) ؛
• حجم مضغوط؛
• يغطي مبادل حرارة الماء الفرن من جميع الجوانب (باستثناء الجزء الأمامي) ؛
• درج رماد قابل للسحب
• مقبس تركيب لمشروع منظم ؛
• القدرة على الاتصال بمدخنة من أي تكوين ؛
• يسمح المبادل الحراري الفولاذي بالاتصال المبسط بنظام التدفئة (بدون مواد مضافة) ؛
• تم تكييف التصميم للعمل على الغاز والكهرباء.

غلايات "كاراكان" من الشركة المصنعة "Sibteploenergomash"

• تصميم عفا عليه الزمن ، أتمتة بدائية منخفضة الجودة ؛
• الخصائص التقنية المعلنة من قبل الشركة المصنعة (الطاقة ، المنطقة الساخنة والكفاءة) ، وفقًا لتعليقات المستهلكين ، لا تتوافق مع المؤشرات الفعلية.

الجدول 3. غلايات الانحلال الحراري للوقود الصلب Bourgeois & K من NPO TES LLC (Kostroma):

الجدول 3. غلايات الانحلال الحراري للوقود الصلب Bourgeois & K من NPO TES LLC (Kostroma)

• يضمن احتراقًا مستقرًا للوقود من أي درجة ودرجة رطوبة ؛
• التشغيل الفعال للغلاية من علامة تبويب واحدة لمدة 8 ساعات ؛
• استهلاك الوقود الاقتصادي
• توافق المولد مع أنظمة الدوران الطبيعية أو القسرية ؛
• وحدة صديقة للبيئة ، يمر الوقود بدورة احتراق كامل ، دون تشكيل انبعاثات ضارة في الغلاف الجوي ؛
• يوفر تصميم صندوق الاحتراق طريقة تشغيل فعالة في 40 دقيقة.

غلايات الانحلال الحراري للوقود الصلب "Bourgeois & K"

• التثبيت المعقد: يجب إجراء الاتصال من قبل موظفي المؤسسات المتخصصة المرخصة لهذا النوع من النشاط (وإلا فإن الضمان من الشركة المصنعة لا ينطبق على الوحدة) ؛
• التحميل اليدوي للوقود وتنظيف غرفة الاحتراق ؛
• وزن كبير.

يجب أن يتم تركيب وتشغيل غلايات الوقود الصلب وفقًا لقواعد السلامة من الحرائق

لتدفئة منزل ريفي. في المرآب أو الدفيئة ، من الممكن تصنيع غلايات تعمل بالوقود الصلب لحرق طويل بأيديكم. يمكن العثور على مقاطع الفيديو التي تحتوي على مواد حول هذا الموضوع على الإنترنت. لكن تذكر أن الشرط الرئيسي لاستخدام معدات التدفئة هو السلامة من الحرائق. ولا يمكن ضمان تلبية هذه الحالة إلا من قِبل مُصنِّع مُعتمد في ظل ظروف التشغيل المناسبة وتركيب المعدات.

https://youtube.com/watch؟v=3sfw2qpCMrY

https://youtube.com/watch؟v=1z6OOs3WdH4

حماية غلاية الوقود الصلب من الحرارة الزائدة

في غلاية الوقود الصلب ، يكون للوقود المحترق والمرجل نفسه كتلة كبيرة إلى حد ما. لذلك ، فإن عملية إطلاق الحرارة في الغلاية بها خمول كبير. لا يمكن إيقاف احتراق الوقود وتسخين المياه في غلاية تعمل بالوقود الصلب على الفور بقطع إمداد الوقود ، كما يحدث في غلاية الغاز.

تكون غلايات الوقود الصلب ، أكثر من غيرها ، عرضة لارتفاع درجة حرارة سائل التبريد - الماء المغلي في حالة فقدان الحرارة ، على سبيل المثال ، عندما يتوقف دوران الماء في نظام التدفئة فجأة ، أو عندما يتم إطلاق المزيد من الحرارة في الغلاية أكثر مما يتم استهلاكه.

يؤدي غلي الماء في الغلاية إلى زيادة درجة الحرارة والضغط في نظام التدفئة مع كل العواقب الوخيمة - تدمير معدات نظام التدفئة ، وإصابة الأشخاص ، وإلحاق الضرر بالممتلكات.

تعتبر أنظمة التدفئة الحديثة المغلقة التي تحتوي على غلاية تعمل بالوقود الصلب عرضة بشكل خاص للسخونة الزائدة ، حيث تحتوي على حجم صغير نسبيًا من المبرد.

عادة ما تستخدم أنظمة التدفئة أنابيب البوليمر ، ومشعبات التحكم والتوزيع ، والصنابير المختلفة ، والصمامات والتجهيزات الأخرى. معظم عناصر نظام التدفئة حساسة للغاية لارتفاع درجة حرارة المبرد والضغط الناتج عن غليان الماء في النظام.

يجب حماية غلاية الوقود الصلب في نظام التدفئة من ارتفاع درجة حرارة المبرد.

لحماية غلاية الوقود الصلب من الحرارة الزائدة في نظام تدفئة مغلق غير متصل بالجو ، يجب اتخاذ خطوتين:

1. قم بإغلاق مصدر هواء الاحتراق إلى فرن الغلاية لتقليل كثافة احتراق الوقود في أسرع وقت ممكن.
2. يتم توفير تبريد للحامل الحراري عند مخرج الغلاية ويمنع ارتفاع درجة حرارة الماء إلى نقطة الغليان. يجب أن يتم التبريد حتى يتم تقليل إطلاق الحرارة إلى مستوى يصبح عنده غليان الماء مستحيلاً.

ضع في اعتبارك كيفية حماية الغلاية من الحرارة الزائدة ، باستخدام دائرة التسخين كمثال ، كما هو موضح أدناه.

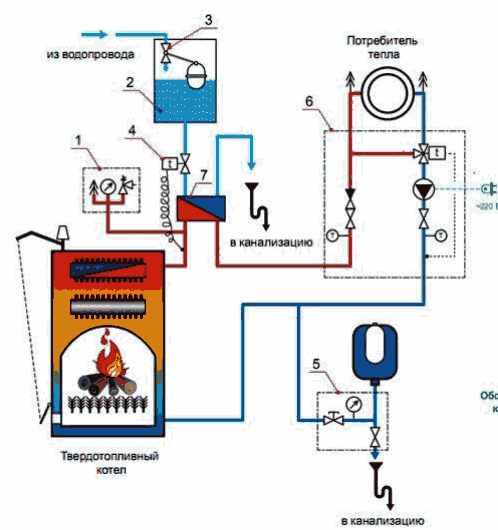

مخطط توصيل غلاية تعمل بالوقود الصلب بنظام تدفئة مغلق

مخطط لنظام تدفئة مغلق مع غلاية تعمل بالوقود الصلب.

1 - مجموعة أمان المرجل (صمام أمان ، فتحة تهوية أوتوماتيكية ، مقياس ضغط) ؛ 2 - خزان مزود بالمياه لتبريد المبرد في حالة ارتفاع درجة حرارة الغلاية ؛ 3 - صمام إغلاق عوامة ؛ 4 - صمام حراري 5 - مجموعة لتوصيل خزان غشاء التمدد ؛ 6 - وحدة تدوير المبرد وحماية المرجل من التآكل الناتج عن درجات الحرارة المنخفضة (بمضخة وصمام ثلاثي) ؛ 7- حماية المبادل الحراري من السخونة الزائدة.

حماية الغلاية من السخونة الزائدة تعمل على النحو التالي. عندما ترتفع درجة حرارة المبرد عن 95 درجة ، يقوم منظم الحرارة الموجود في الغلاية بإغلاق المثبط لتزويد غرفة الاحتراق في الغلاية بالهواء.

يفتح الصمام الحراري رقم 4 إمداد الماء البارد من الخزان رقم 2 إلى منفذ المبادل الحراري 7. يعمل الماء البارد المتدفق عبر المبادل الحراري على تبريد المبرد عند مخرج الغلاية ، مما يمنع الغليان.

يعتبر توفير المياه في الخزان رقم 2 ضروريًا في حالة نقص المياه في مصدر المياه ، على سبيل المثال ، أثناء انقطاع التيار الكهربائي. غالبًا ما يتم تثبيت خزان تخزين مشترك في نظام إمداد المياه في المنزل. ثم يتم أخذ ماء تبريد الغلاية من هذا الخزان.

عادة ما يتم بناء مبادل حراري لحماية الغلاية من ارتفاع درجة الحرارة وتبريد سائل التبريد ، الموضع 7 والصمام الحراري ، الموضع 4 ، في جسم الغلاية بواسطة مصنعي الغلايات. لقد أصبح هذا من المعدات القياسية للغلايات المصممة لأنظمة التدفئة المغلقة.

في أنظمة التدفئة ذات غلاية الوقود الصلب (باستثناء الأنظمة ذات الخزان العازل) ، يجب عدم تثبيت الصمامات الثرموستاتية والأجهزة الأوتوماتيكية الأخرى التي تقلل من استخلاص الحرارة على أجهزة التسخين (المشعات). يمكن أن تقلل الأتمتة من استهلاك الحرارة خلال فترة الاحتراق المكثف للوقود في الغلاية ، وهذا يمكن أن يتسبب في تعثر الحماية من الحرارة الزائدة.

طريقة أخرى لحماية غلاية الوقود الصلب من ارتفاع درجة الحرارة موصوفة في المقالة:

قراءة: خزان عازلة - حماية غلاية الوقود الصلب من الحرارة الزائدة.

تابع في الصفحة التالية 2:

سير تركيب غلاية الوقود الصلب

على الرغم من التقدم في مجال كهربة الدولة وتغويزها ، لا يزال هناك العديد من الأماكن التي لا توجد فيها هذه الاتصالات عمليًا. ولكن حتى في أماكن وجودهم ، يفضل الكثير من الناس ترتيب تدفئة مستقلة وإمدادات المياه الساخنة في منازلهم.

للقيام بذلك ، يتم تثبيت غلاية تعمل بالوقود الصلب ، والتي تسمح لك بالحصول على الحرارة والماء الساخن في منزل خاص أو كوخ أو كوخ بتكاليف تشغيل واستثمارات مالية أقل بكثير. يعد اختيار هذا النوع من المعدات كبيرًا جدًا ، ولكن يحتوي كل منها على مخططات اتصال واضحة إلى حد ما لأنواع مختلفة من التدفئة.

من النظرية إلى التطبيق

في كثير من الأحيان ، يختار أولئك الذين يرغبون في صنع المعدات بأيديهم غلاية تعمل بالوقود الصلب الرأسي. سيتم النظر في عملية التصنيع باستخدام مثال غلاية تعمل بالوقود الصلب لتدفئة منزل بمساحة 100 متر مربع. يتكون هذا النظام من سبعة مشعات ونظام سباكة.

لذلك ، نصنع مبادل حراري:

1. نقوم بتصنيع القواعد العمودية للمبادل الحراري. للقيام بذلك ، نأخذ أربعة أنابيب طول كل منها 30 سم ، والتي ستكون موجودة على جانب غرفة الاحتراق ؛
2. فيها بقاطع غاز نصنع أربعة ثقوب بقطر 5 سم.تتم إزالة المخالفات باستخدام طاحونة زاوية (طاحونة). يجب أن تحصل على ثمانية ثقوب
3. في الأنابيب التي سيتم وضعها في الجزء الخلفي من الجهاز ، نقوم بعمل أربعة ثقوب بقطر 40 مم وأربعة بقطر 50 مم. يجب أن يكون كل منهم موجودًا على جانب الاتصال بالأعمدة الأمامية. يجب أن تكون النتيجة ثمانية ثقوب ؛
4. في أنبوب جانبي بطول 500 مم ، قمنا بقطع فتحة لتثبيت أنبوب فرعي يتم من خلاله تصريف مياه الصرف ؛
5. في الجزء العلوي من الرف الخلفي نقوم بعمل ثقب لإمداد المياه للنظام.

ثم ننتقل إلى تجميع المبادل الحراري. ترتبط القواعد الرأسية بواسطة أنبوب جانبي. للقيام بذلك ، نضعه على قواعد مثبتة بشكل عمودي على السطح. المفاصل ملحومة. نقوم بتوصيل هذا الهيكل بأكمله على الجانب الخلفي بأنبوب جانبي به فتحات لتصريف المياه. نتيجة لذلك ، نحصل على الجدار الأمامي للمبادل الحراري.

بعد ذلك ، نقوم بتثبيت القواعد الرأسية بشكل عمودي ، ولحامها بأربعة أنابيب مستديرة. اتضح الجدار الخلفي للمبادل الحراري. نقوم بتوصيل الجدران الأمامية والخلفية ببعضها البعض. للقيام بذلك ، من الضروري إحضار الأنابيب الطولية إلى الثقوب وغليها ، ثم نقوم بلحام الفتحات بالهيكل لتزويد وإخراج المياه. نحن نلحم الوصلات باستخدام قطع معدنية ونتحقق من قوة مولد الحرارة.

بعد التحقق من قوة اللحام ، نغلق الأنبوب لتصريف المياه بفلين ، ونسكب الماء في الفتحة لتزويد المياه. نتحقق من إحكام وصلات اللحام بحثًا عن التسريبات المرئية.

سيتطلب إثبات القضية أيضًا بذل جهد. للقيام بذلك ، قمنا بقطع ثمانية جدران من صفائح من الفولاذ المقاوم للحرارة - 2 في الأمام ، 2 في الخلف و 4 جوانب. يجب أن تكون مساحة كل منهم 850 × 300 مم. نقوم بإجراء جميع القياسات بمسطرة مترية ، ونقطع المواد بمطحنة. ثم قطعنا لوحين بقياس 450 × 450 مم: واحدة للقاع والأخرى للصفيحة العلوية للغلاية.

نصنع فتحتين للأبواب في الجدار الأمامي: الأول على مستوى الشبكة لإشعال الوقود وتنظيف غرفة الاحتراق ، والثاني أعلى قليلاً في مستوى تحميل الوقود. في عملنا نستخدم المثقاب والمطحنة. من الورقة قطعنا تقوية بطول 80 سم.

قواعد تنظيم تسخين الوقود الصلب

الاختلاف الرئيسي في نظام التدفئة الذي يحتوي على غلاية تعمل بالوقود الصلب من النوع المغلق هو نوع الوقود المستخدم. يتم استخدام قوالب الفحم أو الحطب أو الخث أو الوقود كناقل للطاقة. تتميز جميعها بكثافة عالية للطاقة ، ونتيجة لذلك ، إطلاق حرارة مكثف.

من أجل التسخين بغلاية تعمل بالوقود الصلب بيديك ، ستحتاج إلى التعرف على قواعد تنظيمها. إنها تعتمد بشكل مباشر على المخطط المختار ونظام الأنابيب والسائل المبرد المستخدم.

السمة المميزة هي التثبيت الصحيح للتدفئة بغلاية تعمل بالوقود الصلب. يجب أن يكون مصدر الطاقة الحرارية والوقود موجودًا في غرف مختلفة ، بالإضافة إلى قواعد التثبيت ، يتم مراعاة تدابير السلامة لتشغيل التدفئة.

القواعد الرئيسية للتصميم والتنفيذ العملي لمخطط أنظمة التدفئة لمراجل وأفران الوقود الصلب هي كما يلي:

• استخدام مواد غير قابلة للاشتعال. عند تركيب موقد أو غلاية ، يجب أن تكون الأرضية والجدران والسقف في منطقة المدخنة مقاومة للحريق. أولئك. عند التعرض لدرجات حرارة عالية ، يجب ألا تشتعل هذه المواد أو تشتعل بشكل تلقائي ؛
• استقرار العمل. يتمثل الخطر الرئيسي في تشغيل غلاية الوقود الصلب لتسخين المياه في ارتفاع درجة حرارة الماء في المبادل الحراري. لمنع ذلك ، يوفر المرجل أو الموقد إمكانية تنظيم إمداد الهواء الضروري للحفاظ على عملية احتراق الحطب. قد يكون هذا نظامًا من الصمامات المتصلة بجهاز التحكم في درجة الحرارة الميكانيكي ؛
• تهوية الإمداد والعادم.يوفر المخطط الكلاسيكي لتركيب التدفئة من غلاية تعمل بالوقود الصلب تبادل الهواء في الغرفة حيث تم تثبيت الجهاز. أثناء تشغيله ، ستدخل منتجات الاحتراق حتمًا إلى الغرفة. ستعمل تهوية الإمداد والعادم على إزالتها ، وبالتالي منع التركيز الخطير لثاني أكسيد الكربون على البشر.

يجب تركيب غلايات تسخين تعمل بالوقود الصلب في المصنع أو محلية الصنع في غرف منفصلة للمراجل. الاستثناءات هي الموديلات ذات الطاقة المنخفضة والمجهزة بموقد. ولكن حتى في هذه الحالة ، يجب اتخاذ جميع تدابير السلامة في المطبخ.

القواعد الأساسية لترتيب غرف الغلايات التي سيتم فيها تركيب غلايات تسخين الوقود الصلب ذات الدائرة المزدوجة موصوفة في SNiP II-35-76. اقرأ هذا المستند قبل تركيب الجهاز.

كيفية اختيار مخطط اتصال المرجل الصحيح

من أجل أن يكون المنزل دافئًا ، لا يكفي معرفة مخططات التدفئة بغلاية الوقود الصلب. يقدم المعلمون الذين قاموا بإنشاء أنظمة التدفئة لأكثر من عام التوصيات التالية:

1. عند إنشاء مخطط تسخين على غلاية تعمل بالوقود الصلب ، يجب أن تتعرف أولاً على أنواع ومبادئ تشغيل مولدات الحرارة هذه. يمكن أن يكون سخانًا ثابتًا أو طويلًا ، أو وحدة تحلل حراري أو وحدة بيليه ، أو مخزن مؤقت. كل جهاز من هذه الأجهزة له معايير الأداء الخاصة به ، والتي يمكن أن تصبح بالنسبة للبعض سلبيات ، ولآخرين إيجابيات.

1. للحصول على مخطط إمداد حراري مثالي ، يجب أن تكون قادرًا على الجمع بين تشغيل المرجل والخزان ، لأن هذا العنصر يراكم الطاقة الحرارية. يبرر ذلك حقيقة أن عنصر تسخين المياه يمكن أن يغير درجة حرارته في النطاق من 60 إلى 90 درجة. لا يوجد مؤشر ثابت. نظرًا لأن غلايات الوقود الصلب عبارة عن أجهزة خاملة ، فإن هذا يميزها بشكل إيجابي عن نظيراتها التي تعمل بالغاز والديزل والكهرباء.
2. عند اختيار مخطط التدفئة ، من الضروري إجراء تقييم موضوعي لخطر انقطاع التيار الكهربائي. في حالة حدوث انقطاع للتيار الكهربائي بشكل متكرر في منطقة ما ، فإن النظام الذي يحتوي على مضخة مياه لن يدفع ثمن نفسه فحسب ، بل يمكن أن يفشل بسرعة. لذلك ، من الأفضل اختيار نوع التدفئة مع الدورة الدموية الطبيعية.
3. عند اختيار الحزام ، يجدر النظر مسبقًا في خطوط الأمان بين الغلاية والخزان. تقع عند نقاط مدخل ومخرج الأنابيب بحيث تكون قريبة قدر الإمكان من سخان المياه. أيضًا ، لتحقيق أقصى قدر من التأثير ، يجب أن تحاول الحفاظ على المسافة بين المرجل وخزان التمدد عند الحد الأدنى. ولكن هنا لم يعد من الممكن تركيب صمامات أو صنابير الأمان.
4. إذا تم اختيار مخطط بمضخة ، فسيتم تثبيته على أنبوب الإرجاع ، في أقرب مكان ممكن من مولد الحرارة. وبالتالي ، حتى إذا تم إطفاء الضوء وتوقفت المضخة عن العمل ، سيستمر الماء في التحرك على طول الدائرة ، أي أن الحد الأدنى من الحرارة سيبقى. يجب تثبيت الجهاز على طول المجرى الجانبي. عندها فقط سيكون من الممكن فصلها عن الشبكة (إذا لزم الأمر) ، ومنع الممر الالتفافي نفسه بمساعدة الرافعات.

1. هناك شيء مثل التجاوز. هذه وصلات مع حنفيات توضع بين خط الإمداد وأنبوب الإرجاع. يساهم هذا الترتيب في عودة الماء الساخن "الزائد" عند تغيير الحجم عن طريق منظم الحرارة.
2. يجب تركيب صمام من الفولاذ المقاوم للصدأ في المدخنة. نظرًا لوجود رطوبة في الدخان ، وإن كانت بكميات صغيرة ، لكنها هي التي يمكنها إثارة تدمير الداخل.

التجليد هو عملية يجب أن تحظى باهتمام خاص. لذلك ، يقومون بتصميمها وتركيبها فقط إذا كانت هناك ثقة كاملة في قدراتهم.

نيكولاي أفرامينكو ، 51 عامًا ، إنرجودار

بعد مراجعة المقال أود إبداء تعليقي. هنا تم التطرق إلى موضوع الخصائص التشغيلية لمراجل الوقود الصلب. تمت الإشارة إلى أن لديهم ميزة مثل القصور الذاتي العالي.أود أن أقول إن هذه الظاهرة ليست من سمات غلايات الحبيبات. ويرجع ذلك إلى حقيقة أن هذه الأجهزة بها موقد يستقبل الكريات الخشبية على دفعات. لذلك ، عندما يتوقف إمداد المواد الخام ، ينطفئ اللهب على الفور. على الرغم من أن هذه الغلايات ليست رخيصة جدا.

أنطون أبراموف ، 29 عامًا ، أومسك

في وقت من الأوقات ، كنت مهتمًا بعمل غلايات الوقود الصلب ، حيث عرضت موقعًا متعلقًا بهذا المجال. أود أن أترك بضع كلمات حول منظم الحرارة وميزاته التنظيمية. عليك أن تفهم متى يتم ضبط درجة حرارة معينة ، على سبيل المثال ، عند 85 درجة ، على الرغم من تغطية المخمد ، يستمر الاحتراق والاحتراق. لهذا السبب ، لا يزال الماء يسخن بمقدار درجتين ، وعندها فقط سيتم تثبيته بالضبط. لذلك ، يجب ألا تدير منظم الحرارة ذهابًا وإيابًا ، وإلا فقد يؤدي ذلك إلى تعطل النظام بأكمله.

نيكيتا كاربينكو ، 37 عامًا ، أرخانجيلسك

عندما قمنا ببناء منزل خارج المدينة ، خططنا للعيش هناك على مدار السنة. لقد حان الوقت للتدفئة ، واستقرت على نظام مغلق من النوع ذي الدورة الدموية الطبيعية. أولاً ، كان من السهل جدًا أن أقوم بإنشائه بيدي ، وثانيًا ، لقد كنا بالفعل محدودون بعض الشيء من حيث المال. لم يكن لدي أي مشاكل معينة في التركيب ، ولكن عندما جاءت البرد الأول ، أدركت أنه من الواضح أنه لا توجد تدفئة كافية للمنزل. لذا في المدرسة كنت صديقًا جيدًا للفيزياء ، ثم أدركت أن الحرارة "ضاعت" في المناطق التي ظلت فيها الأنابيب مفتوحة. أخذت لفافة من الصوف المعدني ، ولفت جميع الأنابيب التي تجري في مناطق مفتوحة. في نهاية اليوم الأول ، شعرت عائلتنا بارتفاع كبير في الغرف. لذلك ، يجب تذكر هذه اللحظات.

توصيل أنظمة الطوارئ

تُستخدم عناصر أنظمة الطوارئ في مخطط الأنابيب للأغراض التالية:

• الحماية ضد زيادة ضغط العمل الأقصى في النظام ؛
• الحماية من تجاوز الحد الأقصى المسموح به لدرجة حرارة مخرج المبرد ، وارتفاع درجة حرارة الغلاية وعناصر نظام التدفئة ؛
• منع تكوين المكثفات في الغلاية بسبب الاختلاف الكبير في درجة الحرارة لسائل التبريد عند مدخل ومخرج الجهاز.

صمام أمان

يتم توفير حماية الغلاية وعناصر النظام في حالة زيادة ضغط العمل للسائل الحامل للحرارة من خلال صمام أمان مثبت على خط الإمداد عند مخرج المرجل. قد يكون هذا الصمام جزءًا من مجموعة أمان الغلاية المدمجة في الغلاية نفسها أو متصلة بشكل منفصل.

كيف يعمل صمام الأمان

يتم توصيل خرطوم الصرف بمنفذ تخفيف الضغط الخاص بالصمام. عندما يتم تشغيل الصمام ، يتم تصريف السوائل الزائدة التي تحمل الحرارة من النظام عبر الخرطوم إلى المجاري.

مبادل حراري للطوارئ

هناك حاجة إلى مبادل حراري طارئ لحماية المرجل وعناصر النظام من الحرارة الزائدة.

يمكن أن يحدث ارتفاع درجة حرارة المعدات في حالتين:

1. عندما تتجاوز الطاقة المولدة من المرجل تلك المطلوبة لمستهلكي الحرارة ؛
2. عندما تتوقف مضخة الدوران عن العمل بسبب تعطلها أو انقطاع التيار الكهربائي.

يتكون المبادل الحراري من وحدة تبريد وصمام حراري مزود بمستشعر حراري خارجي مضبوط على درجة حرارة معينة. يمكن تركيبها داخل الغلاية نفسها أو بشكل منفصل على خط إمداد المبرد لنظام التدفئة.

كيف يعمل المبادل الحراري

عندما يتم تجاوز درجة الحرارة المسموح بها ، يتم تنشيط الصمام الحراري بإشارة من جهاز استشعار حراري.

يقوم بتزويد الماء البارد من خط إمداد المياه إلى وحدة التبريد ، حيث يتم إزالة الحرارة الزائدة من المبرد. من وحدة التبريد ، يدخل الماء الذي يسحب الحرارة إلى المجاري.

دائرة إضافية

يمكن أيضًا ضمان حماية الغلاية من ارتفاع درجة الحرارة في الأنظمة ذات الدوران القسري باستخدام دائرة دوران طبيعية إضافية ، والتي يتم توصيل خزان تخزين DHW بها.

أنابيب المرجل مع دائرة إضافية

أثناء التشغيل العادي للنظام ، يؤدي الضغط الناتج عن مضخة الدوران في الدائرة الرئيسية إلى إغلاق الدائرة الإضافية بصمام فحص ، مما يمنع السائل الحامل للحرارة من الدوران فيه.

عند إيقاف تشغيل المضخة لأي سبب من الأسباب ، يتوقف الدوران القسري لسائل التبريد في الدائرة الرئيسية ويبدأ الدوران الطبيعي في الدائرة الإضافية. نتيجة لذلك ، يتم تبريد السائل الحامل للحرارة في النظام إلى درجة الحرارة المطلوبة.

خلاط ثرموستاتي

يتم توفير الحفاظ على الحد الأدنى من درجة الحرارة المطلوبة عند مدخل المرجل ، من أجل منع تكوين المكثفات فيه ، بواسطة خلاط ثرموستاتي.

يتم تثبيت الجهاز على خط أنابيب الإرجاع ومتصل بخط الإمداد باستخدام وصلة مرور (تجاوز).

تركيب خلاط ثرموستاتي

عند درجة حرارة منخفضة للحامل الحراري في خط العودة ، يفتح الخلاط الحراري ويخلط السائل الساخن فيه. بعد الوصول إلى درجة الحرارة المطلوبة ، يغلق الخلاط الحراري ويتوقف عن تزويد المبرد الساخن عبر المجرى الجانبي إلى خط العودة.

يمكن استخدام هذا المخطط في الأنظمة مع أي نوع من التداول.

هل من الممكن صنع غلاية تعمل بالوقود الصلب بأيديكم من وسائل مرتجلة؟

دليل الاختيار

التوصية الأولى والرئيسية هي اختيار غلاية تعمل بالوقود الصلب لصالح نوع الوقود المستخدم ، ولكن مع منظور طويل الأجل.

إذا كان لديك إمداد منتظم من الحطب الرخيص ، فإننا نوصي بشراء غلاية كلاسيكية تعمل بالحطب ، على الرغم من كل أوجه القصور فيها.

إذا اخترت وحدة التسخين المناسبة للطاقة ، أكمل الأنابيب وقم بتركيب خزان لتخزين الحرارة ، فإن غلاية الاحتراق المباشر ستخدمك بشكل موثوق لسنوات عديدة.

عند الاختيار ، عليك مراعاة النقاط التالية:

خذ قوة غلاية TT وفقًا للطلب الحراري لمنزل خاص ، فقط مع عامل أمان يبلغ 1.2. إذا كنت بحاجة إلى تسخين الماء بشكل إضافي لإمداد الماء الساخن ، فاخذ وحدة باحتياطي طاقة 1.5.
كلما زادت قوة الغلاية ، زاد احتوائها على صندوق نيران ومدة الاحتراق. قل عدد مرات زيارة غرفة المرجل.
لا تعتمد على غلاية ذات دائرة مزدوجة إذا كنت تحتاج باستمرار إلى الماء الساخن بكميات كبيرة. لن يوفر معدل التدفق المطلوب ؛ من الأفضل تركيب غلاية تعمل بالوقود الصلب بغلاية تسخين غير مباشرة.
اختر نموذجًا بضغط تشغيل أقصى يبلغ 3 بار. يمكن أن تتحمل السخانات الرخيصة المصنوعة من المعدن الرقيق 1-2 بار فقط.
حاول اختيار غلاية ذات حجم كبير من الفرن. الحجم القياسي لصندوق الاحتراق ، المصمم لمدة 6 ساعات من التشغيل بقوة 20 كيلو واط ، هو 60-65 لترًا ؛ بالنسبة للوحدات طويلة الاحتراق ، سيكون هذا الرقم 80 لترًا أو أكثر عند نفس 20 كيلو واط.
يعمل مولد الحرارة المجهز بمروحة بشكل أفضل من المولد البسيط الذي يتم تزويده بالهواء من خلال باب مفتوح. هذه الوحدة تستحق الشراء فقط مع انقطاع التيار الكهربائي المتكرر. تأكد من أن باب وعاء الرماد يتم التحكم فيه بواسطة منظم سحب ميكانيكي.
ستستمر المروحة لفترة أطول في غلاية الوقود الصلب عندما تكون في الأعلى

في الطرز التي يكون فيها المنفاخ مدمجًا في الباب ، يقوم المكره بسحب الغبار والأوساخ من الأرضية.
انتبه لأصل وحدة التحكم الإلكترونية. تجنب أدوات التحكم الصينية ، عند اختيار نماذج الميزانية ، يمكنك العثور على سخان رخيص مع وحدة بولندية أكثر موثوقية.
لا تنجرف في استخدام الغلايات ذات الاحتراق العلوي للوقود ، فلديها عدد من العيوب المهمة

ضغط التشغيل المنخفض ، نفايات الخشب المعلقة على جدران صندوق الاحتراق وعدم القدرة على إضافة الحطب "أثناء التنقل" مدرجة في هذه القائمة.
إذا كنت تخطط لتدفئة منزلك بالفحم ، فاحرص بشكل خاص على سماكة جدار صندوق الاحتراق الخاص بالنموذج الذي تريده. بعد كل شيء ، تصل درجة حرارة احتراق الفحم إلى 1000-1100 درجة مئوية ، من أجل الصمود لفترة طويلة ، يلزم سماكة فولاذية لا تقل عن 3 مم ، ويفضل 5 مم. خلاف ذلك ، لن تدوم الغلاية الجديدة لفترة طويلة.

غالبًا ما يستخدم المصنّعون عديمي الضمير هذه الحيلة: أجزاء صندوق الاحتراق التي تنتهي بالخارج مصنوعة من الفولاذ 3 أو 4 مم ، وبقية العناصر مصنوعة من معدن أرق. من خلال الإشارة إلى نهايات الأجزاء ، يكون المستخدم مقتنعًا بأن المرجل بأكمله ملحوم من الفولاذ "المرجل" السميك ، على الرغم من أن هذا ليس هو الحال في الواقع.

يمكننا أن نوصي بشراء مولد حرارة الانحلال الحراري فقط إذا كنت تنوي حرق الخشب الجاف أو قوالب وقود أو أنثراسيت. ثم ستعطي النتيجة المتوقعة: عند استخدام الحطب الطازج ، يتم إطلاق القليل جدًا من الغاز القابل للاحتراق ، وبالتالي فإن غلاية الانحلال الحراري غير فعالة.

كما أنه ليس من المنطقي دائمًا شراء غلاية تعمل بالوقود الصلب بمبادل حراري من الحديد الزهر ، وهو أغلى بكثير. في ظل ظروف التشغيل العادية ، سوف يستمر الفولاذ بهدوء لمدة 10 سنوات على الأقل.
