تركيب مشعات التدفئة ثنائية المعدن تركيب DIY ، فيديو

مشعات مع وصلة القاع

يمكنك إخفاء الأنابيب الضخمة إذا قمت بعمل تسخين بوصلة سفلية. بالطبع ، من المألوف أكثر فهم الأنظمة القياسية عندما يدخل المبرد من أعلى أو من الجانب ويخرج إلى أسفل. لكن مثل هذا النظام غير جمالي إلى حد ما ، ومن الصعب تغطيته بشاشة أو تحسينه بطريقة ما.

مبدأ الاتصال السفلي

المخطط ذو الوصلة السفلية لأنابيب التسخين ليس مألوفًا وشائعًا ، لأنه أقل كفاءة. من التوصيلات القياسية. لكن في بعض الحالات ، يكون هذا خيارًا رابحًا. بالنسبة للشقق متعددة الشقق ، لا يتم استخدام هذه الأنابيب. في أغلب الأحيان ، يمكن العثور على هذا النوع من الاتصال في المنازل الخاصة حيث يتم استخدام مشعات التدفئة المصنوعة من الألومنيوم والمعدن.

مع اتصال أقل ، يتم إخفاء الجزء الرئيسي من الأنابيب تحت غطاء الأرضية ، وفي بعض الأحيان توجد صعوبات في الفحص الموسمي أو الصيانة الوقائية. ولكن هناك أيضًا إيجابيات - هذا الحد الأدنى من الانحناءات أو المفاصل المعقدة ، مما يقلل من مخاطر التسربات أو الحوادث.

مخطط التوصيل لمشعات التسخين من النوع السفلي بسيط - تقع أنابيب الإرجاع والمبرد في مكان قريب ، في الركن السفلي من المبرد. يُسمح أيضًا بتوصيل الأنابيب من جوانب مختلفة من المبرد. الثقوب العلوية (إن وجدت) مشدودة بسدادة.

طقم تركيب الرادياتير مطابق للمعيار:

للاتصال السفلي ، من الأفضل استخدام مشعات ثنائية المعدن. فهي قوية ومتينة ولديها تبديد ممتاز للحرارة بسبب التسخين والإشعاع والحمل الحراري. حتى عند استخدام الوصلة السفلية ، لن يتجاوز فقد الحرارة 15 بالمائة. نظرًا لتزويد المبرد الساخن من الأسفل ، فإن الجزء السفلي من البطارية يسخن ويسخن الجزء العلوي عن طريق الحمل الحراري.

اختيار وتركيب المشعات

بالنسبة للوصلة السفلية ، يوصى باستخدام مشعات التدفئة ثنائية المعدن ، فهي سهلة التركيب والتركيب والإصلاح. يمكن إزالة أقسام الرادياتير أو إضافتها أو استبدالها في حالة تلفها.

عند الشراء ، من الأفضل إعطاء الأفضلية للمصنعين المحليين ، من المهم التحقق من سلامة البطارية والتعبئة والتغليف. يجب أن تكون الوثائق مفهومة ومكتوبة باللغة الروسية

قبل التثبيت ، تحتاج إلى عمل ترميز. يتم ذلك بقلم رصاص على الحائط. في هذه الحالة ، يتم تمييز النقاط التي سيتم فيها تثبيت الأقواس. يجب أن يكون الجزء السفلي من الرادياتير على بعد 7 سم على الأقل من الأرض و 10 سم من النافذة (إذا كان موجودًا أسفل النافذة). يتم الحفاظ على المسافات بحيث يدور الهواء في الغرفة بحرية. يجب أن تكون المسافة إلى الحائط حوالي 5 سم.

لمزيد من التدوير الفعال لسائل التبريد ، يتم تثبيت مشعات التسخين بمنحدر طفيف. هذا يلغي تراكم الهواء في نظام التدفئة.

عند الاتصال ، من المهم اتباع العلامات وعدم الخلط بين الإرجاع والعرض. إذا تم توصيله بشكل غير صحيح ، يمكن أن يتلف المبرد ، وستنخفض كفاءته بأكثر من 60 بالمائة

هناك أنواع الاتصال السفلي التالية:

• اتصال أحادي الاتجاه - تخرج الأنابيب من الزاوية السفلية وتقع جنبًا إلى جنب ، ويمكن أن يكون فقد الحرارة حوالي 20 بالمائة ؛
• أنابيب متعددة الاستخدامات - يتم توصيل الأنابيب من جوانب مختلفة. يتمتع هذا النظام بمزايا أكثر ، نظرًا لأن طول خطوط الإمداد والعودة أقل ، ويمكن أن يحدث الدوران من جوانب مختلفة ، فإن فقد الحرارة يصل إلى 12 بالمائة ؛

كما يتم استخدام اتصال من أعلى إلى أسفل. ولكن في هذه الحالة لن يكون من الممكن إخفاء جميع أنابيب التسخين ، حيث سيتم توفير المبرد في الزاوية العلوية ، وسيكون الإخراج من الزاوية السفلية المقابلة. إذا تم إغلاق المبرد ، فسيتم إخراج خط العودة من نفس الجانب ، ولكن من الزاوية السفلية.في هذه الحالة ، يتم تقليل فقد الحرارة إلى 2 بالمائة.

إذا كنت تخطط لتوصيل مشعات التدفئة بيديك ، فمن المهم اتباع تقنيات التثبيت والسلامة. يجب تفريغ سائل التبريد أثناء التركيب أو الإصلاح ، والبطاريات باردة

إذا كنت في شك ، فمن الأفضل الاتصال بالمعالج أو استخدام الفيديو التعليمي التدريبي ، لأنه مع اتصال أقل ، سيكون من الصعب إصلاح الأقسام. من الأفضل التخطيط لنظام تدفئة مع تدفئة سفلية جنبًا إلى جنب مع تصميم المنزل.

مشكلة اختيار المشعات

لا يوجد حاليا حل عالمي. تتطلب المهام المختلفة حلولًا مختلفة.

لنفترض أن استخدام مشعات الألمنيوم في تدفئة المناطق السكنية فكرة سيئة:

• الألومنيوم معدن ناعم ولا يمكنه ببساطة تحمل قطرات كبيرة في ضغط سائل التبريد.
• يتفاعل الفولاذ الذي تُصنع منه الأنابيب لتمرير المبرد عبرها إلى البطاريات تدريجياً مع الماء الساخن تحت ضغط قوي. يتفاعل محلول الملح الناتج بقوة مع الألومنيوم.
• الألومنيوم نفسه ليس مادة خاملة على الإطلاق. في مكان ملامسته للفولاذ ، تحدث تفاعلات تآكل ملحوظة. الحقيقة هي أن الألمنيوم والفولاذ غير الممزوج يشكلان ما يسمى بالزوجين الجلفانيين ، أي أن الضرر عند نقطة التلامس بين هذين المعدنين ليس سوى مسألة وقت.

تخلو البطاريات ثنائية المعدن من جميع العيوب التالية:

• قوتها تجعل المشعات مضمونة لتحمل خمسة أضعاف زيادة ضغط سائل التبريد لعشرة أجواء وهو المعتاد للشبكات المركزية.
• مظهر ممتاز وتشكيلة كبيرة من الأشكال والأحجام.
• سيكون تركيب المشعات ثنائية المعدن أكثر صعوبة من تلك المصنوعة من الألمنيوم ، ولكن ليس كثيرًا - مع أبعاد مماثلة ، سيكون المبرد ثنائي المعدن أثقل مرة ونصف من الألمنيوم النقي.

اليوم ، يتم استخدام مشعات ثنائية المعدن مصنوعة باستخدام تقنيتين:

• الهيكل الفولاذي - يدور المبرد عبر الأنابيب الفولاذية ولا يتلامس مع الألمنيوم. يتم تغطية معدن "الطيران" فقط بأنابيب فولاذية لتحسين الحمل الحراري وظهور البطاريات.
• القنوات المقواة - تستخدم مبدأ الخرسانة المسلحة (مادتان تكملان وتعززان بعضهما البعض). وفقًا لهذه التقنية ، يتم تعزيز أنابيب الألمنيوم في المناطق الحساسة بإدراج من الفولاذ. يجب أن تدرك أنه إذا تم تركيبها بشكل غير صحيح ، يمكن أن تمنع هذه الإضافات تجويف الأنبوب.

ميزة تشغيل المشعات ثنائية المعدن هي خاصية التنصت أثناء تسخين البطاريات وتبريدها (اقرأ: "مشعات التدفئة ثنائية المعدن: أيهما أفضل"). الحقيقة هي أن الألمنيوم والصلب يتمددان بشكل مختلف ، لذلك توجد ضغوط عند نقطة التلامس.

ما هو مطلوب للتثبيت

يتطلب تركيب مشعات التدفئة من أي نوع الأجهزة والمواد الاستهلاكية. مجموعة المواد الضرورية هي نفسها تقريبًا ، ولكن بالنسبة لبطاريات الحديد الزهر ، على سبيل المثال ، تكون القوابس كبيرة ، ولم يتم تثبيت صنبور Mayevsky ، ولكن في مكان ما في أعلى نقطة في النظام ، يتم تثبيت فتحة تهوية تلقائية . لكن تركيب مشعات التسخين المصنوعة من الألومنيوم والمعدن هو نفسه تمامًا.

تحتوي الألواح الفولاذية أيضًا على بعض الاختلافات ، ولكن فقط من حيث التعليق - يتم تضمين الأقواس معها ، وعلى اللوحة الخلفية توجد أغلال خاصة مصبوبة من المعدن ، والتي يتمسك بها السخان بخطافات الأقواس.

رافعة Mayevsky أو ​​فتحة تهوية أوتوماتيكية

هذا جهاز صغير لتنفيس الهواء يمكن أن يتراكم في المبرد. يتم وضعه على منفذ علوي مجاني (جامع). يجب أن يكون على كل سخان عند تركيب مشعات الألومنيوم والمعدنين.حجم هذا الجهاز أصغر بكثير من قطر المشعب ، لذا يلزم وجود محول آخر ، لكن صنابير Mayevsky تأتي عادةً مع محولات ، ما عليك سوى معرفة قطر المشعب (أبعاد التوصيل).

بالإضافة إلى رافعة Mayevsky ، هناك أيضًا فتحات تهوية أوتوماتيكية. يمكن أيضًا وضعها على مشعات ، لكنها أكبر قليلاً ولسبب ما لا تتوفر إلا في علبة نحاسية أو مطلية بالنيكل. ليس في المينا البيضاء. بشكل عام ، الصورة غير جذابة ، وعلى الرغم من أنها تنكمش تلقائيًا ، إلا أنه نادرًا ما يتم تثبيتها.

كعب

يوجد أربعة مخارج للرادياتير مع وصلة جانبية. اثنان منهم مشغولان بخطوط أنابيب الإمداد والعودة ، ورافعة Mayevsky مثبتة على الثالث. المدخل الرابع مغلق بسدادة. غالبًا ما يتم طلاءه ، مثل معظم البطاريات الحديثة ، بالمينا البيضاء ولا يفسد المظهر على الإطلاق.

أغلق الصبابات

ستحتاج إلى اثنين من الصمامات الكروية أو صمامات الإغلاق مع إمكانية الضبط. يتم وضعها على كل بطارية عند الإدخال والإخراج. إذا كانت هذه صمامات كروية عادية ، فهناك حاجة إليها بحيث يمكنك ، إذا لزم الأمر ، إيقاف تشغيل الرادياتير وإزالته (الإصلاح الطارئ ، والاستبدال أثناء موسم التدفئة). في هذه الحالة ، حتى لو حدث شيء للرادياتير ، فسوف تقوم بقطعه ، وسيعمل باقي النظام. ميزة هذا الحل هي السعر المنخفض للصمامات الكروية ، والناقض هو استحالة ضبط نقل الحرارة.

يتم تنفيذ نفس المهام تقريبًا ، ولكن مع القدرة على تغيير شدة تدفق سائل التبريد ، بواسطة صمامات التحكم في الإغلاق. إنها أغلى ثمناً ، لكنها تسمح لك أيضًا بضبط نقل الحرارة (تصغيره) ، وهي تبدو أفضل من الخارج ، فهي متوفرة في إصدارات مستقيمة وزاوية ، لذا يكون الربط نفسه أكثر دقة.

إذا رغبت في ذلك ، يمكنك وضع منظم حرارة على إمداد المبرد بعد الصمام الكروي. هذا جهاز صغير نسبيًا يسمح لك بتغيير خرج الحرارة للسخان. إذا لم يسخن المبرد جيدًا ، فلا يمكن تثبيته - بل سيكون أسوأ ، لأنه لا يمكنه إلا تقليل التدفق. توجد وحدات تحكم مختلفة في درجة الحرارة للبطاريات - إلكترونية تلقائية ، ولكن في أغلب الأحيان تستخدم أبسطها - ميكانيكي.

المواد والأدوات ذات الصلة

ستحتاج أيضًا إلى خطافات أو أقواس لتعلقها على الجدران. عددهم يعتمد على حجم البطاريات:

• إذا كانت الأقسام لا تزيد عن 8 أو كان طول المبرد لا يزيد عن 1.2 متر ، فإن نقطتي ربط من الأعلى وواحدة من الأسفل كافية ؛
• لكل 50 سم أو 5-6 أقسام تالية ، أضف قفلًا واحدًا من أعلى وأسفل.

Takde بحاجة إلى شريط دخان أو لف كتان ، معجون سباكة لإغلاق المفاصل. ستحتاج أيضًا إلى تمرين مع المثاقب ، ومستوى (المستوى أفضل ، لكن الفقاعة العادية مناسبة أيضًا) ، وعدد معين من المسامير. ستحتاج أيضًا إلى معدات لتوصيل الأنابيب والتجهيزات ، لكن ذلك يعتمد على نوع الأنابيب. هذا كل شئ.

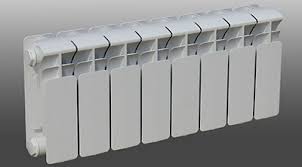

تركيب البطاريات ثنائية المعدن

يصف بوضوح إجراء توصيل مشعات التسخين ثنائية المعدن لطراز معين. وتجدر الإشارة إلى أن تركيب جميع عناصر النظام يتم في عبوة البولي إيثيلين للرادياتير. ولا يمكنك إزالة هذه العبوة حتى تكتمل عملية التثبيت بالكامل.

ضع في اعتبارك كيفية توصيل مشعاع التدفئة ثنائي المعدن بنفسك. عند القيام بأعمال التثبيت ، يجب مراعاة الفروق الدقيقة التالية:

• من الأفضل وضع البطارية في وسط النافذة ؛
• يتم تثبيت المعدات فقط في وضع أفقي ؛
• يجب تثبيت أجزاء التدفئة على نفس المستوى داخل الغرفة ؛
• من الجدار إلى البطارية ، يجب أن تكون المسافة من 3 إلى 5 سم ، وسيؤدي إغلاق نظام التدفئة بشكل مفرط إلى الحائط إلى حقيقة أن الطاقة الحرارية سيتم توزيعها بشكل غير منطقي ؛
• من الضروري الحفاظ على مسافة 8-12 سم من عتبة النافذة.إذا كانت الفجوة صغيرة جدًا ، فسوف ينخفض ​​تدفق الحرارة من البطارية ؛
• يجب أن تكون المسافة بين المبرد والأرض 10 سم ، وإذا قمت بتثبيت الجهاز على مستوى أقل ، ستنخفض كفاءة التبادل الحراري. سيكون من غير الملائم أيضًا تنظيف الأرضية تحت البطارية. لكن الترتيب المرتفع جدًا لوحدة التسخين سيؤدي إلى اختلاف مؤشرات درجة الحرارة في أسفل الغرفة وفي الجزء العلوي منها تمامًا.

خوارزمية تركيب المبرد ثنائي المعدن هي كما يلي:

1. يتم وضع علامة على مكان التثبيت على جدار الأقواس ؛
2. بين قوسين. إذا كان الجدار من الطوب أو الخرسانة المسلحة ، يتم تثبيت الأقواس بمسامير وملاط أسمنتي. إذا كنت تتعامل مع قسم من اللوح الجصي ، فسيتم التثبيت عن طريق التثبيت الثنائي ؛
3. يتم وضع بطارية بين قوسين ؛
4. المبرد متصل بالأنابيب ؛
5. تركيب صمام أو صنبور ثرموستاتي ؛
6. يوضع صمام هواء في الجزء العلوي من البطارية.

فيما يلي بعض التوصيات المتعلقة بالتركيب الذاتي لسخان ثنائي المعدن:

• قبل بدء التثبيت ، من الضروري منع تدفق سائل التبريد إلى النظام عند المخرج والمدخل. يجب ألا يكون هناك سائل في خط الأنابيب ؛
• قبل التثبيت ، تحقق من البطارية للتأكد من اكتمالها. يجب تجميع المبرد. خلاف ذلك ، من الضروري تجميع الوحدة وفقًا لتعليمات الشركة المصنعة ؛
• لا تستخدم مواد كاشطة أثناء التجميع. منذ تصميم البطارية يجب أن تكون مختومة. ويمكن للمواد الكاشطة تدمير مادة الجهاز ؛
• في المشعات ثنائية المعدن ، يتم استخدام الخيوط اليمنى واليسرى. يجب تذكر ذلك عند شد السحابات ؛
• عند توصيل التركيبات الصحية ، يلعب الاختيار الصحيح للمواد دورًا مهمًا. كقاعدة عامة ، يتم استخدام الكتان مع مادة مانعة للتسرب مقاومة للحرارة. يتم استخدام خيوط Tangit أو شريط FUM ؛
• قبل بدء التثبيت ، يجب أن يكون لديك مخطط توصيل المبرد جيد التخطيط. وتجدر الإشارة هنا إلى أن مخطط التوصيل لمشعات التسخين ثنائية المعدن يمكن أن يكون منخفضًا أو مائلًا أو جانبيًا ؛
• عند اكتمال التثبيت ، يتم تشغيل الجهاز: تفتح جميع صمامات الوحدة ، التي كانت تسد المسار إلى المبرد مسبقًا ، بسلاسة. إذا فتحت الصنابير فجأة ، فقد يتسبب ذلك في انسداد قسم الأنبوب الداخلي أو التسبب في مطرقة مائية. بعد فتح الصمامات ، يجب إطلاق الهواء الزائد باستخدام فتحة التهوية ؛
• لا تقم بتغطية البطاريات ثنائية المعدن بشاشات ، قم بتثبيتها في منافذ الحائط. سيؤدي ذلك إلى حقيقة أن نقل الحرارة للجهاز سينخفض ​​بشكل حاد.

مخططات توصيل المبرد

يعتمد مدى سخونة المشعات على كيفية تزويد المبرد بها. هناك خيارات أكثر فاعلية وأقل.

مشعات مع وصلة القاع

تحتوي جميع مشعات التدفئة على نوعين من التوصيل - الجانب والسفلي. لا يمكن أن يكون هناك تناقضات مع الاتصال السفلي. لا يوجد سوى أنبوبان - مدخل ومخرج. وفقًا لذلك ، من ناحية ، يتم توفير المبرد للرادياتير ، ومن ناحية أخرى يتم تفريغه.

اتصال منخفض لمشعات التدفئة بأنظمة تسخين أحادية الأنبوب وأنبوبين

على وجه التحديد ، مكان توصيل التوريد ، وحيث تتم كتابة الإرجاع في إرشادات التثبيت ، والتي يجب أن تكون متاحة.

مشعات مع وصلة جانبية

من خلال الاتصال الجانبي ، هناك الكثير من الخيارات: هنا يمكن توصيل خطوط أنابيب الإمداد والعودة بأنبوبين ، على التوالي ، هناك أربعة خيارات.

الخيار رقم 1. اتصال قطري

يعتبر اتصال مشعات التسخين هذا هو الأكثر فاعلية ، ويتم استخدامه كمعيار ، وهذه هي الطريقة التي يختبر بها المصنعون سخاناتهم والبيانات الموجودة في جواز السفر للطاقة الحرارية - لمثل هذا الكحل. جميع أنواع التوصيلات الأخرى أقل كفاءة في تبديد الحرارة.

مخطط توصيل قطري لمشعات التدفئة بنظام ثنائي الأنابيب وأنبوب واحد

هذا لأنه عندما يتم توصيل البطاريات قطريًا ، يتم توفير المبرد الساخن إلى المدخل العلوي على جانب واحد ، ويمر عبر الرادياتير بالكامل ويخرج من الجانب الآخر السفلي.

الخيار رقم 2. من جانب واحد

كما يوحي الاسم ، ترتبط خطوط الأنابيب من جانب واحد - العرض من الأعلى ، والعودة - من الأسفل. يكون هذا الخيار مناسبًا عندما يمر الناهض إلى جانب المدفأة ، وهو ما يحدث غالبًا في الشقق ، لأن هذا النوع من الاتصال يسود عادةً. عندما يتم توفير المبرد من الأسفل ، يتم استخدام مثل هذا المخطط بشكل غير منتظم - ليس من المناسب جدًا ترتيب الأنابيب.

اتصال جانبي لأنظمة ثنائية الأنابيب وأنبوب واحد

مع اتصال المشعات هذا ، تكون كفاءة التسخين أقل قليلاً - بنسبة 2 ٪. لكن هذا يحدث فقط في حالة وجود أقسام قليلة في المشعات - لا تزيد عن 10. مع بطارية أطول ، لن يتم تسخين الحافة الأبعد جيدًا أو حتى تظل باردة. في مشعات اللوحة ، لحل المشكلة ، يتم تثبيت امتدادات التدفق - الأنابيب التي تجلب المبرد بعيدًا عن الوسط. يمكن تثبيت نفس الأجهزة في مشعات الألومنيوم أو ثنائية المعدن ، مع تحسين نقل الحرارة.

الخيار رقم 3. اتصال القاع أو السرج

من بين جميع الخيارات ، فإن اتصال السرج لمشعات التدفئة هو الأكثر فعالية. الخسائر تقارب 12-14٪. لكن هذا الخيار هو الأكثر غموضًا - فعادة ما يتم وضع الأنابيب على الأرض أو تحتها ، وهذه الطريقة هي الأفضل من الناحية الجمالية. وحتى لا تؤثر الخسائر على درجة الحرارة في الغرفة ، يمكنك أن تأخذ المبرد أقوى قليلاً مما هو مطلوب.

اتصال السرج لمشعات التدفئة

في الأنظمة ذات الدورة الدموية الطبيعية ، لا ينبغي إجراء هذا النوع من الاتصال ، ولكن إذا كانت هناك مضخة ، فإنها تعمل بشكل جيد. في بعض الحالات أسوأ من الجانب. فقط عند سرعة معينة لحركة المبرد ، تنشأ تدفقات دوامة ، وتسخن السطح بالكامل ، ويزداد انتقال الحرارة. لم يتم دراسة هذه الظواهر بشكل كامل ، لذلك ليس من الممكن بعد التنبؤ بسلوك المبرد.

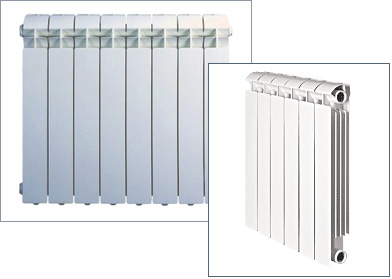

جهاز البطاريات ثنائية المعدن

كما أظهرت الممارسة في السنوات الأخيرة ، من بين سلسلة المشعات المدرجة ، تعد النماذج ثنائية المعدن الأكثر كفاءة وموثوقية. لديهم ميزة واضحة على المواد الأخرى ، وهي:

• مقاومة عالية للتآكل.
• مجموعة واسعة من درجات حرارة التشغيل والضغوط ؛
• إمكانية بسيطة لتغيير نقل الحرارة للجهاز عن طريق تغيير عدد الأقسام المجمعة ؛
• انخفاض الجمود أثناء التدفئة والتبريد ؛
• كمية صغيرة من المبرد المطلوب للتعبئة ؛
• انخفاض الوزن ، وتسهيل التثبيت ؛
• في متناول معظم الناس.

وتجدر الإشارة أيضًا إلى سهولة تركيب مشعات ثنائية المعدن. نظرًا لوجود مثبتات قياسية ، لن تتسبب هذه العملية في حدوث أضرار هيكلية وستضمن تثبيتًا عالي الجودة لمعدات التدفئة.

يتكون تصميم البطاريات ثنائية المعدن من مجموعة من الأقسام. عند التجميع ، تتكون هذه العبوة من أنبوبين أفقيين متصلين بأضلاع عمودية مجوفة يتم من خلالها تداول المبرد.

لزيادة نقل الحرارة للسخان ، يتم زيادة السطح الخارجي للزعانف والأنابيب بسبب الطائرات الإضافية. تتصل الأقسام ببعضها البعض عن طريق حلمات مجوفة بخيط مزدوج الجوانب ، بشرط أن يتم تثبيت حشية مانعة للتسرب.

النواة.

للحماية من التآكل ، يتم تغطية السطح الداخلي للمقاطع بطبقة واقية من سبائك الألومنيوم. يتم طلاء السطح المعدني الخارجي وفقًا لتكنولوجيا التطبيق الحراري لدهانات مسحوق البوليمر. وهذا يعطي المنتجات مظهرًا جميلًا ويضمن متانتها.

قبل أن تقوم بتثبيت مشعاع تدفئة ثنائي المعدن بيديك ، فأنت بحاجة إلى شراء مجموعة من 4 مقابس خاصة. اثنان منهم بهما خيط أنثوي مقاس بوصة واحدة ، والثالث يجب أن يكون بدون ثقب ، والآخر به مخرج هواء مثبت

عند شراء مجموعة ، يجب الانتباه إلى اتجاه الخيط - يجب أن يكون هناك اثنان على اليمين واثنان على اليسار

ملامح مشعات ثنائية المعدن

يتطلب تركيب نظام تدفئة بمشاركة مشعات ثنائية المعدن معرفة بتصميمها وهيكلها الداخلي.

تصميم

يتكون مشع التسخين ثنائي المعدن من طبقتين من المعدن - هيكل من الألومنيوم ولب مصنوع من الفولاذ أو النحاس. يوجد إصداران من هذا الجهاز:

• أجهزة ثنائية المعدن تمامًا ، حيث يكون القلب عبارة عن أنبوب يتدفق من خلاله سائل التبريد دون ملامسة مادة الجسم ،
• شبه معدنين ، يتم تقوية قنواته الداخلية ببساطة بألواح من معدن آخر.

يعطي التصميم المختلف اختلافات في خصائص الجهاز نفسه. مشعات التسخين ثنائية المعدن بالكامل أقوى بكثير وأكثر مقاومة للتغيرات المفاجئة في ظروف التشغيل ، وبالتالي فهي أكثر متانة.

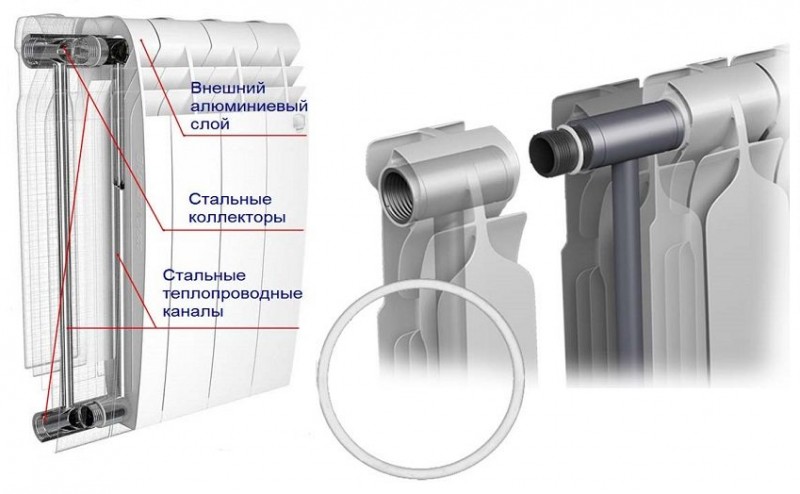

تصميم سخان ثنائي المعدن

حساب عدد الأقسام

يتطلب التركيب الصحيح للبطاريات ثنائية المعدن حسابًا دقيقًا لعددها. من الأفضل تكليف المتخصصين بهذا الأمر. ولكن إذا كنت تخطط لتركيب التدفئة بيديك ، فسيتعين عليك إجراء جميع الحسابات بشكل مستقل. سيتطلب ذلك كميتين فقط - قوة عنصر التسخين الذي اخترته ومساحة الغرفة:

1. أولًا ، نقسم المساحة على 10 لنحسب 1 كيلو وات لكل 10 م 2.
2. ثم نقسم الرقم الناتج على قوة المبرد المعلن في جواز سفر الجهاز.
3. تقريب الرقم الناتج إلى عدد صحيح يعطي المقدار المطلوب.

تركيب مشعات ثنائية المعدن

توصيات تركيب البطارية افعل ذلك بنفسك

• قبل بدء العمل ، من الضروري منع تدفق المبرد في نظام التدفئة عند المدخل والمخرج ، أو التأكد من عدم وجود سائل في خط الأنابيب.
• حتى قبل بدء التثبيت ، تحتاج إلى التحقق من اكتمال المبرد. يجب أن يكون في حالة التجمع. إذا لم يكن الأمر كذلك ، فإننا نأخذ مفتاح المبرد ونقوم بتجميع البطارية وفقًا لتعليمات الشركة المصنعة.

يجب أن يكون التصميم محكم الإغلاق تمامًا ، لذلك لا يمكن استخدام المواد الكاشطة أثناء التجميع ، لأنها تدمر مادة الجهاز.
عند شد السحابات ، لا ينبغي لأحد أن ينسى أن كلاً من الخيوط اليسرى واليمنى تستخدم في الأجهزة ثنائية المعدن.
عند توصيل التركيبات الصحية ، من المهم للغاية اختيار المادة المناسبة. عادةً ما يستخدم الكتان مع مادة مانعة للتسرب مقاومة للحرارة أو شريط FUM (مادة مانعة للتسرب من البلاستيك الفلوري) أو خيوط Tangit.
قبل البدء في أعمال التثبيت ، يجب أن تخطط بعناية لمخطط الاتصال

يمكن توصيل البطاريات قطريًا أو جانبيًا أو في الأسفل. من المنطقي تثبيت تجاوز في نظام أحادي الأنابيب ، أي أنبوب يسمح للنظام بالعمل بشكل طبيعي عند توصيل البطاريات في سلسلة.
بعد اكتمال التثبيت ، يتم تشغيل النظام. يجب أن يتم ذلك عن طريق فتح جميع الصمامات التي كانت تسد مسار المبرد في السابق بسلاسة. يؤدي الفتح المفاجئ للغاية للصنابير إلى انسداد قسم الأنبوب الداخلي أو حدوث صدمات هيدروديناميكية.
بعد فتح الصمامات ، من الضروري إطلاق الهواء الزائد من خلال فتحة تهوية (على سبيل المثال ، صنبور Mayevsky).

ملحوظة! يجب عدم تغطية البطاريات بشاشات أو وضعها في منافذ على الحائط. سيؤدي ذلك إلى تقليل انتقال حرارة الجهاز بشكل كبير.

مشعات التدفئة ثنائية المعدن المثبتة بشكل صحيح هي مفتاح تشغيلها الطويل والخالي من المتاعب.إذا كان هناك أي شك حول القدرة على تثبيتها بأيديكم ، فمن الأفضل الاتصال بالمتخصصين.

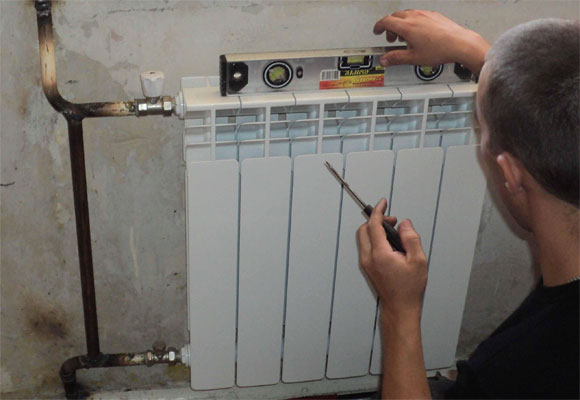

كيفية تثبيت

الآن حول كيفية تعليق المبرد. من المستحسن للغاية أن يكون الجدار خلف الرادياتير مسطحًا - فمن الأسهل العمل بهذه الطريقة. تم وضع علامة منتصف الفتحة على الحائط ، يتم رسم خط أفقي 10-12 سم أسفل خط عتبة النافذة. هذا هو الخط الذي يتم على طوله تسوية الحافة العلوية للسخان. يجب تثبيت الأقواس بحيث تتوافق الحافة العلوية مع الخط المرسوم ، أي أنه أفقي. هذا الترتيب مناسب لأنظمة التدفئة بالتدوير القسري (بمضخة) أو للشقق. بالنسبة للأنظمة ذات الدورة الدموية الطبيعية ، يتم عمل منحدر طفيف - 1-1.5٪ - على طول مسار المبرد. لا يمكنك فعل المزيد - سيكون هناك ركود.

جدار جبل

يجب أن يؤخذ ذلك في الاعتبار عند تركيب خطافات أو أقواس لمشعات التدفئة. يتم تثبيت الخطافات مثل المسامير - يتم حفر ثقب بقطر مناسب في الحائط ، ويتم تثبيت وتد بلاستيكي فيه ، ويتم تثبيت الخطاف فيه. يمكن تعديل المسافة من الجدار إلى السخان بسهولة عن طريق شد جسم الخطاف وفكه.

عند تثبيت خطافات مشعات التدفئة ، يرجى ملاحظة أن الحمل الرئيسي يقع على السحابات العلوية. يستخدم الجزء السفلي فقط للتثبيت في وضع معين بالنسبة للجدار ويتم تثبيته بمقدار 1-1.5 سم أقل من المجمع السفلي. خلاف ذلك ، لن تتمكن ببساطة من تعليق المبرد.

عند تثبيت الأقواس ، يتم وضعها على الحائط في المكان الذي سيتم تركيبها فيه. للقيام بذلك ، قم أولاً بتوصيل البطارية بموقع التثبيت ، وابحث عن مكان "ملائم" للحامل ، وحدد المكان على الحائط. بعد وضع البطارية ، يمكنك إرفاق الحامل بالحائط وتحديد موقع السحابات عليه. في هذه الأماكن ، يتم حفر الثقوب ، وإدخال المسامير ، وربط القوس بالبراغي. بعد تثبيت جميع السحابات ، يتم تعليق المدفأة عليها.

تثبيت الأرضية

لا يمكن أن تحمل كل الجدران حتى بطاريات الألمنيوم الخفيفة. إذا كانت الجدران مصنوعة من الخرسانة خفيفة الوزن أو مغلفة بجدار جاف ، فيجب تركيب الأرضية. تأتي بعض أنواع مشعات الحديد الزهر والفولاذ بأرجل على الفور ، لكنها لا تناسب الجميع من حيث المظهر أو الخصائص.

يمكن تركيب مشعات أرضية من الألومنيوم والمعدن. هناك أقواس خاصة لهم. يتم تثبيتها على الأرض ، ثم يتم تثبيت سخان ، ويتم تثبيت المجمع السفلي بقوس على الأرجل المثبتة. تتوفر أرجل مماثلة بارتفاع قابل للتعديل ، وهناك أرجل ثابتة. طريقة التثبيت على الأرض قياسية - على المسامير أو المسامير ، اعتمادًا على المادة.

أي المبرد هو الأفضل للتثبيت

يقدم السوق الحديث مجموعة واسعة من المشعات ثنائية المعدن من ماركات مختلفة من مختلف الصانعين. هناك خيارات محلية ومستوردة. من بين الطرز الأجنبية ، تحظى مشعات التدفئة ثنائية المعدن الإيطالية أو الألمانية بشعبية.

تشمل البطاريات المشهورة ألمانية الصنع مشعات Tenrad. تتميز جميع منتجات هذه الشركة بالموثوقية ومعايير الأداء العالي. الزعانف مكونة من ثلاثة صفوف ، مما يوفر أداءً جيدًا لنقل الحرارة.

من بين المنتجات الإيطالية ، يجدر النظر في مشعات التسخين الإيطالية ثنائية المعدن Global STYLE PLUS 500. يتم استخدام مخطط جانبي لتوصيل مثل هذه الوحدة. الجهاز مثبت على الحائط. بفضل الخصائص التقنية الممتازة والمظهر الجذاب ، فإن ردود الفعل على المبرد ثنائي المعدن Global STYLE PLUS 500 إيجابية فقط. في أغلب الأحيان ، يلاحظ المستخدمون كفاءة التشغيل والمتانة. تبديد الحرارة 185 واط. ويمكن أن تصل درجة حرارة المبرد إلى 110 درجة كحد أقصى. هناك العديد من المراجعات حول مشعات التدفئة العالمية.

شركة Radena الإيطالية متخصصة أيضًا في إنتاج البطاريات ثنائية المعدن. يتم استخدام الفولاذ عالي الكربون فقط في التصنيع. ضغط العمل 25 جوًا. وتصل درجة حرارة البيئة إلى 100 درجة. توجد بطاريات ذات اتصال جانبي قياسي ووصلة سفلية. المراجعات على مشعات التدفئة Raden إيجابية. المتانة والتصميم الجيد وإمكانية الاستخدام في أنبوب واحد وأنظمة التدفئة ثنائية الأنابيب مع وضع أفقي ورأسي لأنابيب الحرارة.

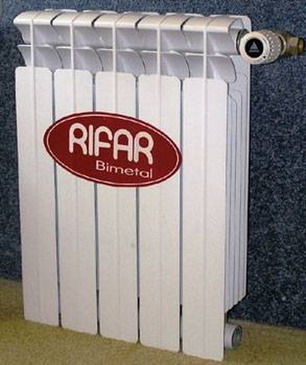

ضع في اعتبارك نماذج الإنتاج المحلية. على سبيل المثال ، مشعات التدفئة الروسية ثنائية المعدن Rifar Monolith. على الرغم من ظهور العلامة التجارية Rifar في السوق مؤخرًا ، إلا أن منتجات هذه الشركة تمكنت بالفعل من إخراج منتجات الشركات المصنعة الألمانية والإيطالية البارزة. تستخدم مشعات Rifar في المباني السكنية والمكتبية. لديهم ميزات ممتازة. أيضًا ، تتوافق المشعات ثنائية المعدن تمامًا مع GOST 31311 2005 ، TU.

متراصة Rifar متوفرة بحجمين: 350 و 500 ملم. في أغلب الأحيان ، يتم استخدام مشعات بمسافة مركزية 500 مم. لا توجد مفاصل بين الأقسام. لذلك ، إذا قررت تثبيت مثل هذه البطارية ، فيجب عليك تحديد الطول المطلوب على الفور. بالنسبة لمشعات التدفئة ثنائية المعدن Rifar Monolith 500 ، يتم الجمع بين السعر على النحو الأمثل والوظائف والجودة. تركيب هذه البطاريات سريع وسهل. لا يتطلب استخدام محولات.

منذ وقت ليس ببعيد ، ظهرت أيضًا مشعات Thermohit روسية الصنع للبيع. هذه المعدات تنتمي إلى فئة الميزانية. لم يتلق بعد توزيعًا واسعًا ، لذلك ، فإن المراجعات حول مشعات التدفئة Termohit ليست كثيرة جدًا. المواصفات عالية. ولكن لا تزال الجودة أدنى من النماذج الأكثر تكلفة.

هناك أيضًا بطاريات صينية الصنع في السوق المحلية. هنا تجدر الإشارة إلى مشعات الواحة. المنتجات لديها شهادات دولية ، لها خصائص تقنية جيدة. تقييمات مشعات التسخين ثنائية المعدن من الواحة إيجابية في الغالب. يسلط المستخدمون الضوء على مزايا هذه الوحدات مثل الأداء الفني العالي وضمان المصنع الطويل والسعر المعقول.

الميزات التقنية لتركيب سخانات ثنائية المعدن

يفضل عدد متزايد من المالكين اليوم آليات التسخين مثل مشعات التسخين ثنائية المعدن ، التي لا يحمل اتصالها أي تعقيد معين وفي نفس الوقت له عدد من المزايا.

اكتسبت هذه الأجهزة اليوم شعبية أكبر مقارنةً بمشعات الألمنيوم أو الحديد الزهر التقليدية ، نظرًا لمقاومتها لانخفاض الضغط داخل نظام التسخين والأداء العالي (بمزيد من التفصيل: "أيهما أفضل: مشعات الألومنيوم أو المشعات ثنائية المعدن - خاصية مقارنة" ). يمكن تسمية هذه المنتجات بحق بديلاً بين الأجهزة القياسية المصنوعة من الحديد الزهر والألمنيوم.

قبل توصيل مشعات التسخين ثنائية المعدن ، من المهم للغاية التأكد من توفر جميع المواد المطلوبة للعمل. تتضمن القائمة الرئيسية للمعدات مجموعة من المكونات المباشرة للرادياتير ، بالإضافة إلى أقواس التثبيت المصممة لتركيب مشعات التدفئة ثنائية المعدن عليها

من المهم أن تتذكر أن توصيل البطاريات ثنائية المعدن من نوع أو آخر يجب أن يتم حصريًا بمعدات مناسبة لهذا الغرض. يفضل العديد من المالكين ، عند إجراء الإصلاحات ، توفير بعض المال وإصلاح البطاريات ذات الأقواس القديمة ، ولكن في هذه الحالة من المهم للغاية التأكد من عدم تلف هذه الأجزاء بسبب التآكل وقادر على تثبيت النظام بأكمله بإحكام.

عند تركيب مشع ثنائي المعدن بوصلة سفلية أو طريقة تركيب أخرى ، تحتاج إلى توفر أجزاء إضافية إذا كنت تخطط لاستبدال أنابيب التدفئة (اقرأ: "كيفية توصيل مشعاع التدفئة - الأساليب والخيارات"). كقاعدة عامة ، تعتبر عينات البولي بروبلين المقوى اليوم بديلاً عن الأنابيب الفولاذية. لا ينصح الخبراء باستخدام الأنابيب المعدنية والبلاستيكية المزودة بمشابك كوليت

من المهم أن يتم استخدام رافعات عالية الجودة وموثوقة أثناء عملية التثبيت ؛ وهنا يجب ألا تركز على التكلفة المنخفضة لهذه العناصر على الإطلاق

لمراقبة أي تغيرات في درجة الحرارة في المبرد ، يجب عليك استخدام جهاز مصمم خصيصًا لهذا الغرض - ترموستات.

لذلك ، من أجل فهم كيفية توصيل المبرد ثنائي المعدن بشكل صحيح ، يجب أولاً وقبل كل شيء توفير المعدات التالية:

• سخان ثنائي المعدن مباشرة
• طقم التثبيت لتوصيل بطارية التدفئة ؛
• أجزاء وظيفية إضافية لتوصيل النظام.

تركيب مشعات ثنائية المعدن

يعد تركيب مشعات ثنائية المعدن حدثًا مسؤولًا سيساعد في ضمان الدفء والراحة في منزلك.

المشعات ثنائية المعدن ليست أقل شأنا من مشعات الحديد الزهر ، لكنها أخف وزنا.

يشير اسم هذه السخانات إلى أنها مصنوعة من نوعين مختلفين من المعادن ، وهما: الألمنيوم والفولاذ. إطار المبرد مصنوع من الألومنيوم ، والأنابيب مصنوعة من الفولاذ. يوفر ثنائي المعدن مجموعة من الخصائص مثل القوة العالية والتوصيل الحراري الجيد.

مثل تركيب المشعات المقطعية ، يتضمن هذا النوع من العمل استخدام خيوط قياسية لليد اليمنى واليسرى. غالبًا ما يكون هذا العمل المحدد هو أكثر اللحظات إشكالية عند تركيب بطاريات ثنائية المعدن ، إذا كنت تخطط للقيام بذلك بنفسك. غالبًا ما تؤدي هذه الميزة إلى حقيقة أن المكونات ملتوية في الاتجاه الخاطئ. يمكن أن يؤدي هذا إلى حدوث تسريبات في وقت لاحق.

قبل البدء في التثبيت ، من الضروري تجميعها. كقاعدة عامة ، يتم تجميع المشعات ثنائية المعدن على الفور في مصنع التصنيع أو في نقاط البيع ، ومع ذلك ، في بعض الحالات ، يتعين على المشترين تجميع المشعات بأنفسهم ، مباشرة في موقع التثبيت. يتم تنفيذ هذه الأعمال باستخدام مفتاح خاص للرادياتير يمكن استخدامه لربط جميع الأقسام ببعضها البعض. لإجراء مثل هذا التجميع ، يلزم وجود بعض الخبرة في أعمال السباكة. علاوة على ذلك ، يكاد يكون من المستحيل تجميع مشعات بمفردها. إذا كنت تواجه الحاجة إلى تجميع الأقسام ، فمن الأفضل الاتصال بالمتخصصين في هذا المجال.

حساب عدد الأقسام

لحساب العدد المطلوب من الأقسام ، يجب مراعاة عدد من العوامل. بادئ ذي بدء ، تحتاج إلى معرفة طاقة البطارية ومساحة الغرفة

هناك أيضًا طرق حساب أكثر تعقيدًا تأخذ في الاعتبار المعلمات الإضافية (على سبيل المثال ، ارتفاعات السقف غير القياسية ، وعدد النوافذ والأبواب ، وعدد الجدران الخارجية ، وما إلى ذلك).

قبل تثبيت المبرد ، من الضروري حساب عدد الأقسام

تبدو أبسط صيغة لحساب عدد الأقسام كما يلي:

عدد الأقسام = مساحة الغرفة × 100 / طاقة البطارية.

ارتفاع السقف القياسي 2 متر 70 سم.

إذا كان هناك غرفة بطول 12 مترًا ومشعات بها أقسام 180 واط ، فستبدو الصيغة كما يلي:

١٢ × ١٠٠/١٨٠ = 6.66.

نقوم بتقريب القيمة الناتجة ونتيجة لذلك نجد أن هناك حاجة إلى 7 أقسام لتسخين الغرفة.
