افعل ذلك بنفسك نظرية وممارسة موقد روسي

أنواع مختلفة من المواقد الروسية

موقد روسي مع مدفأة

تتضمن الإصدارات الحديثة من المواقد الروسية مجموعة متنوعة من التصميمات للتدفئة والطهي. يعتمد اختيار الطراز على الغرض وميزات الاستخدام ومتطلبات الجهاز.

يتيح لك الطراز الكلاسيكي المزود بكراسي استرخاء ترتيب سرير إضافي يتسع لثلاثة أشخاص. تم تصميم الطرز الحديثة لشخص بالغ أو مقعدين للأطفال.

يسمح لك الفرن الذي يحتوي على موقد مدمج في الهيكل بطهي الطعام. غالبًا ما تكون هذه الخيارات مصحوبة بتركيب موقد كبير وفرن وتدفئة أرضية.

نموذج مع موقد ومقعد موقد مناسب لمنزل ريفي. يحتوي التصميم على سرير كبير وموقد للطهي. يمكن أن يكون الموقد موجودًا - كل هذا يتوقف على متطلبات الفرن.

تستخدم المواقد الروسية الصغيرة بدون موقد في الحمامات والمطابخ الصغيرة. يمكن أن يكون لها تصميم مختلف ، ولكن بدون سرير استلقاء للتشمس وألواح.

يعتبر الموقد الذي يحتوي على مدفأة خيارًا أكثر حداثة لتدفئة منزل صيفي. بدلاً من غرفة الطهي المفتوحة ، يتم تثبيت مدفأة أنيقة ، بفضلها يمكنك تسخين غرفة أخرى من خلال قسم. عند استخدام هذا الخيار ، لا يمكنك وضع أنبوب مربح ثانٍ.

الفرن الروسي الذي يعمل بالفرن هو الأقدم بين التصاميم. تحتوي على فرن. يتم وضع منتجات الطهي في الحجرة ، ويتم وضع الوقود من خلال الفم بقسم. باستخدام هذا الخيار ، يمكنك طهي الطعام وتسخين الغرفة في نفس الوقت.

مداخن الموقد عبارة عن مداخن متعددة الأدوار.

في مداخن الأفران متعددة الأدوار ، تتكون قناة الدخان من أقسام رأسية وأفقية متصلة في سلسلة. في مثل هذه الأفران ، تتغلب غازات المداخن على عدد كبير من الثورات أثناء حركتها ، مما يؤدي إلى استقرار السخام في القنوات. في مثل هذه الأفران ، يعتبر جهاز التنظيف شرطًا أساسيًا ، وفي مثل هذا النظام ، يتم تبريد الغازات بشكل كبير ، ويتدهور تيار الهواء في الفرن. في الفترة الأولى من الفرن ، يدخن الفرن. يمكن أن يؤدي تبريد غاز المداخن إلى التكثيف.

في النظام متعدد الدورات ، يجب أن تمر الغازات عبر القنوات ، وتقوم بدورها ، مما يؤدي إلى مقاومة حركتها. للتغلب على المقاومة ، من الضروري وجود تيار جيد في المدخنة. يمكن إنشاء هذا المسودة عن طريق زيادة ارتفاع المدخنة ، وهو أمر ممكن ضمن حدود معينة. هناك طريقة أخرى للحصول على سحب جيد وهي زيادة درجة حرارة الغازات عند مخرج المدخنة ، مما سيؤدي حتمًا إلى فقدان الحرارة وزيادة استهلاك الوقود. إن نظام مداخن الأفران متعدد الدورات يكون منطقيًا فقط إذا كانت صغيرة الطول. عيب آخر للأنظمة متعددة الدورات هو التسخين غير المتكافئ للفرن في أقسام القناة الأولى والأخيرة ، وهذا يمكن أن يؤدي إلى تكسير البناء. لكن العيب الأكبر للفرن الذي يحتوي على مداخن متعددة الدورات هو أنه يتطلب كمية كبيرة من الوقود لتسخينه ، وهو أمر لا يمكن قياسه مع كمية الحرارة المنبعثة. لذلك ، لا يوصى عمومًا باستخدام نظام متعدد الأدوار بدون التحسينات الموضحة أدناه.

bubafonya محلية الصنع من حرق طويل

قطع خط اللحام من الطرف العلوي للبرميل بمطحنة ، قم بمحاذاة الحواف الحادة. والنتيجة هي أسطوانة وغطاء بشفة نهائية. باستخدام مطرقة أو مطرقة ، ثني حواف الاسطوانة للداخل. وثني طوق الغطاء إلى الخارج. اقلب الغطاء وضعه على الاسطوانة. سيثبت الغطاء بإحكام في مكانه دون انزلاق.

استخدم إزميلًا لعمل ثقب لأنبوب النفخ في وسط الغطاء (لكي تمر بحرية في الحفرة ، يكفي استخدام قطر 102 مم).

مخطط تجميع بوبافوني.

يمكن لحام فتحة الفلين الموجودة على الغطاء بإحكام ، ولكن من الأفضل تركها: بالنظر إلى الداخل ، يمكنك تنظيم عملية الاحتراق.

ثم ، في الجزء العلوي من البرميل ، يتم وضع علامة على مكان لربط قطعة من أنبوب المدخنة.

يتم قطع الفتحة المقصودة ، ويتم لحام قطعة من أنبوب المدخنة بطول 20-25 سم وقطر 150 مم. يمكنك تركيب مانع تسرب مباشر داخل الأنبوب. جسم الموقد جاهز.

التالي في الخط هو جهاز تزويد الهواء. لمزيد من الصلابة ، تكون حواف الفطيرة مثنية (بحيث لا تلتف الفطيرة عن الحرارة). يتم قطع فتحة في وسط الفطيرة لأنبوب النفخ ويتم لحامها. إذا تم استخدام غطاء من برميل آخر لفطيرة ، فإن فتحة الفلين ملحومة بإحكام: أثناء الاحتراق ، سوف تمر الغازات فقط حول محيط الفطيرة. القنوات أو الزوايا ملحومة بالفطيرة من الجانب السفلي. جهاز تزويد الهواء جاهز أيضًا.

سوف يصلح داخل الاسطوانة. في الجزء العلوي من أنبوب النفخ ، يتم وضع مخمد ضبط من نفس قطر الأنبوب. يتم لحام مسمار ملولب عموديًا بالجدار الداخلي للأنبوب ؛

بعد تركيب المخمد ، اربطه بجوز الجناح. من خلال فك الصامولة ، وتحريك المخمد بالنسبة لحافة الأنبوب وشد الصمولة للخلف ، سيكون من الممكن تنظيم تدفق الهواء إلى الفرن.

قم بتثبيت الغطاء في الأعلى - والموقد بالكامل جاهز.

يبقى لتثبيت أنبوب للمدخنة. يجب أن يكون قطرها أقل من 150 مم ، وإلا فلن تتم إزالة منتجات الاحتراق بالكامل. من الأفضل أن يكون لديك أنبوب بطول 5 أمتار للجو الجيد ، قم بتثبيته بالقرب من الموقد ، ويفضل أن يكون على الأرجل. أغلق الجزء السفلي من الأنبوب بإحكام.

قم بتوصيل الموقد من طرف إلى طرف بالركبة ، وهو ملحوم بالمدخنة ، وشد بمشابك ، ووضع الألياف الزجاجية تحته لإحكامه. لتصريف المكثفات التي تتجمع في الأنبوب ، يتم لحام صمام كروي تحت مرفق الأنبوب (سيكون من الممكن إزالة الانسداد بقضيب).

هذا الصمام ضروري ، لأنه عندما يتجمد المكثف ، يمكن أن ينكسر اللحام. بالإضافة إلى ذلك ، يمكن أن تتدفق المكثفات إلى الموقد ، ومن خلال تسرب المشبك المتصل.

الآن أصبح من الممكن بالفعل تسخين موقد "bubafonya". بعد إزالة الغطاء ، اسحب وحدة إمداد الهواء. ضع الحطب - في نفس الوقت ، يجب ألا يتجاوز الارتفاع ارتفاع الحافة السفلية لمرفق المدخنة. إذا وضعت الحطب عموديًا ، فسيأتي المزيد. يمكن أيضًا اختيار جذوع الأشجار الكبيرة التي يصل قطرها إلى 20 سم - وسوف تحترق دون مشاكل.

تتكون الطبقة العليا من رقائق مفرومة ناعماً. يتم وضع قطعة قماش أو ورقة في الأعلى ، سكب القليل من الكيروسين. الآن الحطب مغطى بفطيرة من جهاز إمداد الهواء ، وغطاء الموقد مدبب في الأعلى. يتم فتح مخمد النفخ أو إلقاء قطعة من الورق المضاء أو قطعة قماش داخل أنبوب إمداد الهواء (تنفجر أعواد الثقاب بسرعة بسبب السحب القوي).

عندما يشتعل الحطب بفرقعة مميزة ، يتم حظر مخمد النفخ تمامًا. يمكن لـ Bubafonya في هذا الوضع العمل دون أي إشراف لأيام.

ينتج موقد الحطب الطويل هذا القليل من الرماد بسبب حقيقة أن الخشب يحترق بالكامل تقريبًا. يمكن ترك الرماد غير نظيف لفترة طويلة.

كما ترون ، من الممكن تمامًا تصميم أفران Bubafonya بيديك. لا يصنعها العديد من الحرفيين من البراميل فحسب ، بل يصنعونها أيضًا من أسطوانات الغاز القديمة وطفايات الحريق الكبيرة. الشرط الرئيسي للفرن المستقبلي هو جدران فولاذية قوية.

هذه هي الطريقة التي يمكنك بها صنع موقد طويل الاحتراق.

مواقد حرق الأخشاب محلية الصنع لنظام الحرق الطويل ومبدأ التشغيل

إذا كان إمداد الهواء مجانيًا وكان التيار قويًا ، فإن الحطب الجاف يحترق بسرعة كبيرة.

إذا ، مع حمولة كاملة من الحطب ، من خلال التحكم في إمداد الهواء ، يتحول الاحتراق إلى احتراق ، فإن إطلاق الحرارة سيستمر لساعات أو حتى أيام.

إليكم جهاز موقد حرق الأخشاب البسيط والفعال إلى حد ما ، والموجه إلى الاحتراق الطويل ، والذي يكرر مخطط غلاية Stropuva. عند الناس ، يُطلق على هذا الموقد اسم "bubafonya" (على اسم الشخص الذي نشر مخطط الموقد على الإنترنت لأول مرة).

مخطط موقد طويل الاحتراق محلية الصنع.

صنع مثل هذا الفرن ليس أكثر صعوبة من موقد وعاء الطعام مألوفًا لعامة الناس.

ومع ذلك ، فإن مبدأ الاحتراق وتصميم مثل هذا الفرن غير قياسي على الإطلاق. لا يحدث الاحتراق من الأسفل إلى الأعلى ، كما هو الحال في المواقد العادية ، ولكن بدءًا من الطبقات العليا ، ينخفض ​​حتى يحترق الحطب.

يضيء الحطب الموجود أسفل الفطيرة في صندوق الاحتراق من الأعلى بفضل أنبوب إمداد الهواء. عند الاحتراق ، تتسرب الغازات عبر حواف الفطيرة وتخرج إلى المدخنة. فطيرة كما يحترق الحطب. من الممكن التحكم في إمداد الهواء بمخمد في نهايات أنبوب إمداد الهواء.

فرن تسخين مصنوع من الطوب بواسطة رسومات سيرجي ميخائيلوف

يظهر مخطط الفرن التالي في الصورة 2.

أ - صمام السحب العام ، B - الموقد ، C - منظر أمامي لقسم المدخنة ، D - باب الفرن ، E - الخروج إلى أول بئر من الفرن (hailo) ، E - منظر جانبي لقسم المدخنة ، G - الفرن ، I - stove، K - hailo، L - منظر جانبي لقسم الفرن.

يعتبر موقد التسخين ذو المداخن الأفقية جيدًا لأنه لا يتطلب علامة ثابتة واضحة وصارمة لمخرج المدخنة. في العصور القديمة ، كان بإمكان خبير أفران كبير فقط إجراء مثل هذه العلامات. لم يكن وضع الصف الأول ووضع الأساس محل ثقة من قبل المتدربين

لم يكن سبب هذا التبعية الصارمة إجراء شكلي ، ولكن أهمية ارتكاب خطأ فادح.

المزايا الرئيسية للفرن مع الآبار الأفقية:

1. لا يحتاج إلى حساب دقيق عند تعليم الصف الأول.
2. يسخن بشكل متساوٍ (الأجزاء الأكثر سخونة من الموقد ، والتي تسمح بإزالة الحرارة بشكل مكثف ، ستكون موجودة في الأسفل ، والأجزاء الأقل سخونة ستنتقل تدريجياً إلى المنطقة العليا من الغرفة التي يتم تسخينها).
3. يبرد بالتساوي (سيتم نقل الحرارة من الصفوف السفلية للموقد تدريجياً إلى الصفوف العلوية). فترة تبريد الفرن وانتقال الحرارة المكثف هي نفس الفترة ، وتقاس بعدة ساعات. هذه ميزة أخرى للموقد بقنوات دخان أفقية.
4. يتيح لك دمج المجففات المقوسة في الفرن بدون أي مشاكل على الإطلاق.

هناك رسومات ومخططات مساعدة أخرى للفرن بواسطة سيرجي ميخائيلوف:

1. يُظهر فرن Sergey Mikhailov المزود بمكانة مجفف مدمج في القسم الجانبي صورة 3 ، حيث A عبارة عن صمام ، B عبارة عن باب تنظيف ، C عبارة عن مجفف ، D باب تنظيف آخر ، E هو hailo ، E جانب منظر لقسم بئر الدخان.
2. مخططات الآبار ، خيارات الشتاء والصيف ، في القسم الجانبي تظهر IMAGE 4 ، حيث A هو صمام لفصل الشتاء ، B هو صمام للصيف ، C هو hailo.

تصنيف الفرن

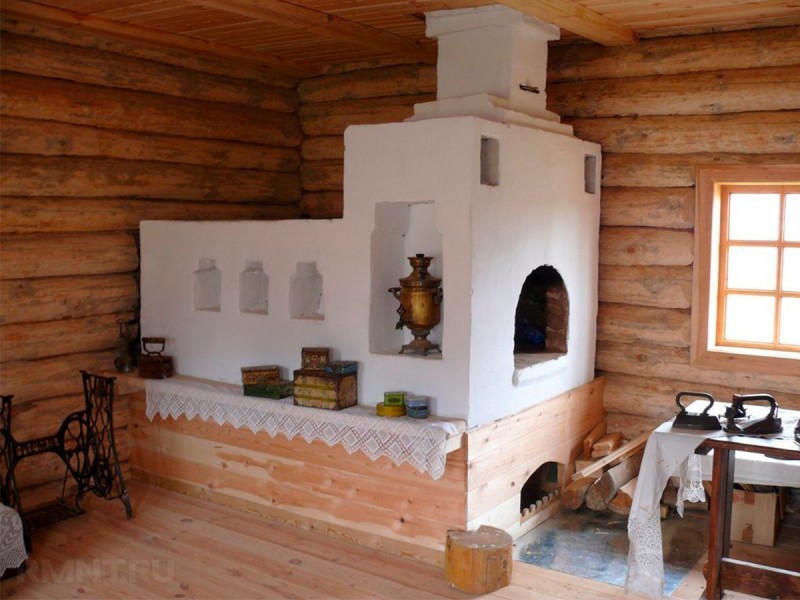

فرن روسي مع مقعد ومكان للطبخ وتسخين الطعام

الموقد الروسي عبارة عن مبنى ضخم من الطوب يستخدم لتدفئة المنزل وطهي الطعام. يمكن أن تحتوي أيضًا على مقعد موقد وموقد ومدفأة.

تصنف الأفران حسب الحجم والهيكل الداخلي والوظيفة والمظهر والمعلمات الأخرى.

تتميز ثلاثة أنواع من الهياكل بالأبعاد:

• فرن كبير. هذا جهاز بقياس 1.5 × 2.3 متر بمقعد وموقد ومكان لتسخين السائل.
• فرن صغير. أبعادها 1.5 × 1.75 م مناسبة للتركيب في المطابخ الصغيرة وأماكن المعيشة. قد تحتوي على موقد ومدفأة.
• غير قياسي. تستخدم عادة للتركيب في الحمام.

المرحلة التحضيرية

يتطلب أي عمل إعداد مكان ، ومواد ، وأدوات ، بالإضافة إلى الموقد والاستثمار الروحي للسيد.

يتم وضع أي موقد يعمل بالحطب من نوعين من الطوب الأحمر:

• سيراميك - يؤدي وظيفة واقية ويبني إطارًا خارجيًا ؛
• مقاومة للحرارة (مقاومة للحرارة) - موضوعة في وسط الموقد ، حيث تكون درجة الحرارة مرتفعة.

في المتوسط ​​\ u200b \ u200b ، تبلغ تكلفة الطوب الحراري 4200 روبل لكل 100 قطعة.

بالإضافة إلى الطوب ، تحتاج إلى التحضير:

• مركب طيني يستخدم لربط الطوب ببعضه. تركيبة الأسمنت غير مناسبة.
• أبواب من الحديد الزهر لغرفة النار ، وحجرة رماد ، ومقصورات لتنظيف القنوات.
• صفيحة من الحديد الزهر بفتحات (موقد للطبخ).
• الصمامات التي تغلق الآبار في حالة عدم استخدام الفرن أو عند تسخينه بالفعل.
• صر صر - وضع الحطب عليه. من الأسفل ، يدخل الأكسجين من خلال الفتحات ، مما يدعم الاحتراق في الفرن.

بعد تحضير المواد ، قم ببناء أساس موثوق للموقد. الهيكل النهائي له وزن مثير للإعجاب. أرضية بسيطة لن تصمد أمام التصميم. يتم حفر حفرة أساس لتأسيس الموقد وفقًا لمعايير العزل المائي.

بعد إعداد الأساس لهيكل القرميد ، اتركه يجف.

مواقد تعمل بحرق الأخشاب لفترة طويلة بأيديهم اقتصادية

الوقود الصلب كمصدر رئيسي للحرارة لم يفقد مكانته لعدة عقود. وحتى اليوم ، مع الأخذ في الاعتبار بدائل الكهرباء والغاز ، لا تزال غلايات الوقود الصلب تحظى بشعبية كبيرة ، خاصة عندما يتعلق الأمر بالحرق على المدى الطويل.

يمكن أن تعمل هذه المعدات على أنواع مختلفة ، من نشارة الخشب إلى الفحم. اعتمادًا على المنطقة وتكلفة الوقود ، يتم إعطاء الأفضلية لنوع أو آخر. بالطبع ، الغاز الطبيعي هو أرخص وسيلة للتدفئة ، لكنه لا يتم تنفيذه في جميع المناطق والمناطق. الكهرباء هي أغلى مصدر للحرارة ، على الرغم من وجودها في كل مكان. وإذا كنا نتحدث عن فرن طويل الاشتعال بنفسك ، فسيكون من الممكن التوفير ليس فقط في التشغيل ، ولكن أيضًا في التصنيع. يمكن صنع هذا الفرن بيديك ، إذا فهمت المخططات والرسومات وكنت قادرًا على العمل مع المعدن.

مخطط جهاز الفرن

بعد اختيار أحد مخططات الطلب كأساس لتجميع موقد الحطب ، يجب طباعته ودراسته بالتفصيل.

يوصي صانعو المواقد باختيار نموذج سويدي لمنزل أو سكن صيفي. يمكنك بناء موقد روسي للمنزل. الاختيار متروك للمالك.

زيادة الصور ، انقر!

ضع في اعتبارك قواعد وضع نموذج التدفئة والطهي المناسب لكل من المنازل الريفية والصيفية. دليل عملي لسيد المنزل ، سنقوم بعمل نسخة احتياطية من الصورة.

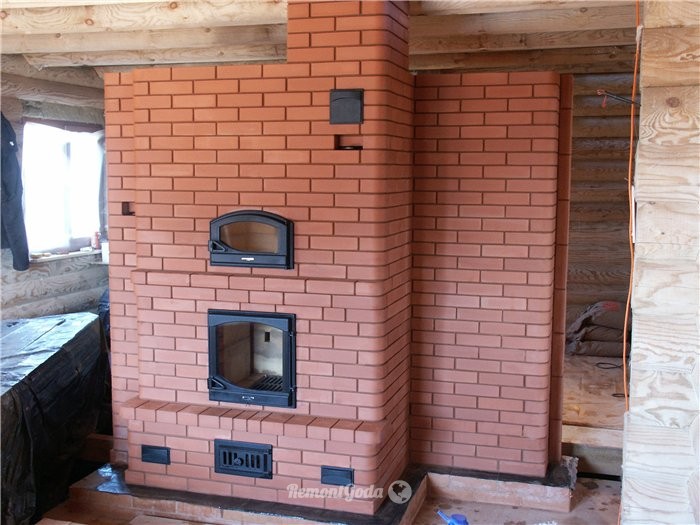

1. يبدأ تصميم أي موقد بالصف السفلي ، والذي يجب أن يكون متساويًا تمامًا. هنا تحتاج إلى تطبيق مستوى ، زاوية بناء. يبدأ العمل بالمحيط الخارجي وينتقل إلى المركز. يتم توصيل الطوب بمدافع الهاون الصلصالية.
2. الصف الثاني وظيفي. من الضروري وضع فتحة منفاخ بباب. بعد تحديد مكان الباب على الجانب المطلوب ، نضع الطوب في نمط رقعة الشطرنج بحيث لا تصطف اللحامات في خط رأسي واحد. قم بالتبديل بين القطع الطويلة والقصيرة.
3. ارفع الصف الثالث إلى الحافة العلوية لباب النفخ ، مع منعه من الأعلى.
4. الصف الرابع له خصوصية خاصة به - يتم وضع الطوب على اليسار ويتم تثبيت باب آخر في منطقة المنفاخ. ستكون هذه المقصورة مسؤولة عن تراكم وتنظيف الرماد الناتج عن احتراق الحطب. سيتم وضع الفتحة في الصف الخامس. لذلك ، مبدأ العمل هو نفسه. من الضروري هنا توفير تجريف لبنة بحيث لا تتداخل الزوايا الحادة مع تنظيف المقصورة.
5. يتم استخدام الطوب الحراري من الصف السادس. يبدأ وضع صندوق الاحتراق ، حيث تكون درجة الحرارة هي الأعلى. عادةً ما تحتوي رسومات التسلسل على تظليل خاص لموقع هذه المادة. لذلك ، لا ينبغي أن تنشأ صعوبات.وفقًا للمخطط ، يمكنك حساب كمية جميع المواد مسبقًا. يتم وضع صر في قاعدة الصف الذي سيوضع عليه الحطب. من الضروري قطع الزوايا الخشنة بحيث تكون الشبكة مسطحة.
6. من الصف السابع ، بالإضافة إلى حجرة الفرن ، أعيد بناء القناة ، وهي مقسمة إلى ثلاث آبار. باتباع المخطط ، لن يمر هذا الفارق الدقيق دون أن يلاحظه أحد.
7. يتم تثبيت باب صندوق الاحتراق على أفقي الصف السادس ، وهو مغطى تدريجياً بالطوب من الأعلى.
8. نقترب تدريجياً من حجرة الطهي في موقد من الطوب ، مع مراعاة تسلسل مخططات الطلب.
9. بعد الانتهاء من وضع بوابة الطهي ، ينتقلون إلى الفروق الدقيقة في موقد التسخين. يعتمد من صحة بنائه على مدى دفئه في المنزل في الطقس البارد.

بشكل منفصل ، يجدر قضاء بعض الوقت في دراسة نظام المداخن ، الذي يتميز في كل منزل بخصائصه الخاصة.

استنتاج:

بشكل منفصل ، يجدر قضاء بعض الوقت في دراسة نظام المداخن ، الذي يتميز في كل منزل بخصائصه الخاصة. يختار بعض المالكين طريقة دمج الفرن في أنبوب منتهي بالفعل ، والذي يحتوي على آبار منفصلة لإزالة منتجات الاحتراق وترشيح الهواء. في بعض الأحيان ، يتعين عليك بناء أنبوب منفصل لموقد حرق الأخشاب ، والذي يتم إزالته من قناة العادم. ثم تفاصيل العمل على بناء الموقد في نهاية التثبيت سيكون لها تسلسل مختلف. اخلق الراحة والدفء في المنزل بنفسك ، حتى تستمتع به لاحقًا. تأكد من وضع روحك في عملية بناء موقد يحترق بالحطب. سيعطي الموقد الدفء لكل فرد من أفراد الأسرة في كل من برد الشتاء وفي الخريف طين. إذا أضفت أفكارًا إبداعية وتصميمًا لتصميم الجزء الأمامي أو حول محيط الموقد بالكامل ، فيمكن أن يصبح الموقد كائنًا فريدًا في داخل منزل ريفي أو كوخ ريفي.

لقطة فيديو:

ننصحك بمشاهدة مقطع فيديو يوضح كيفية بناء موقد بيديك:
