ممر التهوية عبر الحائط

توافق الممرات مع الأسطح

يعتمد الكثير في اختيار وحدة تهوية معينة على المكان الذي سيتم تركيبها فيه. وفقًا لذلك ، يتم أخذ معلمات ومواد السقف في الاعتبار. نظرًا لأن قاعدة القناة عبارة عن هيكل ضخم إلى حد ما للحمل ، يجب عليك في البداية تقييم قدرة تحمل العلية أو العلية. في الوقت الحاضر ، توفر جميع أنواع الأسطح تقريبًا إمكانية تجهيز السقف بعوازل متعددة الطبقات ، لذلك لا توجد مشاكل في تحمل نفس العوارض الخشبية. من الأهمية بمكان زاوية المنحدر وسمك الأرضية ومعلمات مساحة السطح السفلي. إذا كان من المخطط تركيب أرضية خرسانية مسلحة ، فمن المستحسن وضع ألواح خاصة بها فتحات لتثبيت الأنبوب عند نقطة التثبيت الخاصة بالاختراق. يمكن أن تؤثر زاوية ميل السقف ، بدورها ، على تكوين موقع مواد العزل ومشابك مجاري الهواء.

مرور أنبوب مربع أو مستطيل عبر بلاطة معدنية

لضمان إحكام تقاطع الأنبوب بالبلاط المعدني على منحدر السقف ، تم تجهيز ساحة داخلية وخارجية. يبدأ التثبيت بالساحة الداخلية بتركيب الشرائط العلوية والسفلية وكذلك العناصر الجانبية. يتم تطبيق الشريط السفلي على الجدران ويتم رسم خط بقلم رصاص. تُستخدم جميع العناصر الأخرى أيضًا كقوالب لتمييز الخطوط الأخرى. بعد قياس الخط حول محيط الأنبوب بالكامل ، من الضروري عمل الومضات. قم بتشغيلها بمطحنة بعمق 15 مم على الأقل. بعد ذلك ، يتم غسلها بالماء من غبار الطوب وتركها حتى تجف جيدًا.

من غير المقبول أن يمر الستروب عبر مكان خط التماس المبني من الطوب. يجب أن يتم المرور الصحيح للستروب على سطح الطوب!

يبدأ تركيب الشرائط بالجدار السفلي للمدخنة ، ثم شريطين جانبيين وأعلى. يجب أن يكون تداخل الألواح حوالي 150 مم ، وبالتالي استبعاد احتمال حدوث تسرب. يتم إدخال حواف العناصر الإضافية في القوية ومليئة بمادة مانعة للتسرب. يتم توصيل الشرائط بالأنبوب بمسامير تسقيف. يتم تثبيت "ربطة عنق" أسفل المريلة ، وهو أمر ضروري لتصريف المياه ويمكن توجيهه إلى الوادي أو إلى الجزء العلوي من الكورنيش. حافة مصنوعة على طول حافة السطح مع كماشة ومطرقة.

عند اكتمال المريلة الداخلية واكتمال قطع سقف المدخنة ، يستمر وضع الصفائح المعدنية حول المدخنة. بعد ذلك ، جهز المريلة الخارجية التي تؤدي دورًا زخرفيًا. يتم إرفاق شرائح الوصلة للمئزر الخارجي بنفس ترتيب شرائح المريلة الداخلية. لم تعد حواف الألواح الخشبية موصلة إلى الستروب ، ولكنها متصلة بجدران المدخنة.

ملحقات لممر تهوية السقف

ليس من الضروري إكمال الجهاز مبدئيًا بجميع الإضافات الوظيفية الممكنة ، ولكن قبل التثبيت نفسه ، يجدر حساب التصميم بحيث يظل من الممكن تجهيز السقف بخيار جديد في المستقبل. على وجه الخصوص ، يمكن استكمال النظام بصمامات وحواجز ، والتي ستضمن إزالة تدفقات الهواء من مساحات العلية والعلية. إذا كانت نهاية العمود على اتصال وثيق بأنظمة اتصالات أخرى ، فلن يكون من الضروري تضمين أختام خاصة في الجهاز ، والتي توفر إحكام إغلاق مخارج الاتصالات الهندسية. وبالتالي ، ليس فقط قنوات التهوية محمية ، ولكن أيضًا اختراق الأسطح. بترتيب منفصل ، يجدر النظر في حماية الطلاء نفسه من التأثيرات المحتملة للغازات والهواء الدافئ.

ما هي وحدة تهوية السقف

قد يكون هذا هيكلًا يتكون من مجموعة كاملة من العناصر ، على الرغم من وجود تركيبات متجانسة تقريبًا تؤدي وظيفة إزالة الهواء الملوث. ظاهريًا ، يبدو هذا العنصر وكأنه مدخنة ، فقط بحجم أكثر إحكاما. على أي حال ، أساس الهيكل عبارة عن أنبوب معدني يمر عبر السقف بالكامل ويتم تثبيته في زجاج خاص مصنوع من الخرسانة المسلحة.اعتمادًا على قنوات التهوية التي تستمر وحدة مخرج السقف ، يمكن أن تتراوح أبعادها من 1 إلى عدة مليمترات. الأمر نفسه ينطبق على الطلاءات الواقية. عادة ، يتم استخدام الفولاذ المجلفن أو الفولاذ المقاوم للصدأ ، والذي يمكنه التعامل مع كل من أحمال الرياح المادية والرطوبة.

تركيب وصلة لأنبوب دائري

في كثير من الأحيان ، بدلاً من مدخنة مستطيلة الشكل ، يتم استخدام أنبوب دائري. لعزل مثل هذا الأنبوب ، يتم استخدام مادة العزل المائي القائمة على البيتومين أو شريط رقائق البيتومين المعدل. علاوة على ذلك ، فإن الرقاقة ستحمي الشريط نفسه من السخونة الزائدة ، مما يؤدي إلى إطالة عمر الخدمة بشكل كبير.

لحماية مخرج المدخنة ، ليس من الضروري تثبيت مرحلتين من الدعامة.

بدلاً من ذلك ، يتم وضع غطاء المئزر ، أو كما يطلق عليه أيضًا ، ممر السقف ، على أنبوب دائري.

اربطه مباشرة بالصندوق وختمه بمادة مانعة للتسرب.

عند استخدام ممر السقف ، من المهم مراعاة فارق بسيط واحد. سوف يذوب المطاط الذي يتم تسخينه بواسطة الأنبوب

لمنع حدوث ذلك ، يتم توصيل مشبك بحشية مقاومة للحرارة بالمدخنة عند التقاطع بين الأنبوب والمئزر

سوف يذوب المطاط الذي يتم تسخينه بواسطة الأنبوب. لمنع حدوث ذلك ، يتم توصيل مشبك بحشية مقاومة للحرارة بالمدخنة عند التقاطع بين الأنبوب والمئزر.

هناك حل ثان لهذه المشكلة - استخدام ممر سقف مصنوع من المطاط المقاوم للحرارة.

https://youtube.com/watch؟v=QaWAvbYZWzE

أنواع الوسم

حاليًا ، يتم إنتاج 11 نوعًا من وحدات التهوية لأنواع مختلفة من مواد التسقيف. عُقد المرور معروفة بتخطيطات مجاري الهواء غير القياسية. بمناسبة التصميم ، يتم استخدام مجموعات أبجدية ورقمية. يميزون وجود عناصر معينة:

يشهد التعيين UE على الاسم - عقدة المرور ؛
يعني الجمع بين UE 1 ووجود الرقم 01-10 الحجم القياسي للوحدات غير المجهزة بصمام ودائرة مكثف.
يعني الجمع بين UE 2 ووجود الرقم 01-10 الحجم النموذجي للوحدات ذات الصمام ، ولكن مع حلقة تكثيف مفقودة.
يشير الجمع بين UE 3 والأرقام من 11 إلى 20 إلى الأبعاد القياسية للوحدات ذات الصمام وحلقة التكثيف.

عند اختيار نوع العقدة ، يجب أن تركز على ظروف التشغيل المناخية وتركيب جهاز التهوية والتصميم ونوع مادة التسقيف.

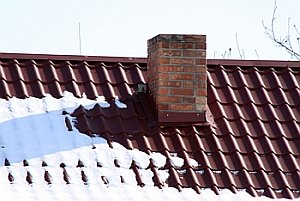

تركيب مجاور لمدخنة مستطيلة الشكل

لمنع التسرب عند مخرج المدخنة ، من الضروري التوصيل بشكل صحيح. لهذا ، يتم إجراء ما يسمى ساحة. وتتمثل مهمتها الرئيسية في جمع وتصريف المياه التي يمكن أن تدخل في الفجوة بين الأنبوب والكرتون المموج. كقاعدة عامة ، يقومون بعمل الوصلات السفلية (الرئيسية) والعليا (الزخرفية).

بالنسبة للوصلة السفلية ، ستحتاج إلى صفيحة من الصلب المجلفن وشرائط قياسية من نفس الفولاذ 150 × 230 مم. يوجد في هذه الشرائح منحنى قوي 20 مم في الأعلى ، ومنحنى 16 مم في الجزء السفلي للحماية من التسرب. إجراء التثبيت كالتالي:

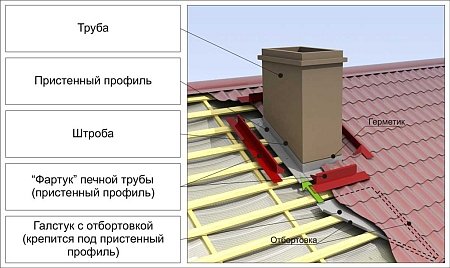

تركيب لوح من الصلب المجلفن من الحافة السفلية للمدخنة إلى الأفاريز. يمكن استخدام ربطة العنق بدلا من ذلك.
صريف المدخنة. للقيام بذلك ، يتم ربط شرائط الدعامة بإحكام بالأنبوب ، بقلم رصاص أو علامة ، يتم وضع علامة على خط على طول حافة الانحناء للقوة

تعتبر البوابة نفسها مناسبة للإنتاج باستخدام مطحنة ذات دائرة حول الحجر.
من المهم جدًا ثني الأوراق بشكل صحيح واحدة تحت الأخرى. لذلك ، يتم تثبيت أول قضيب تقاطع من الأسفل.
بعد ذلك ، يتم تثبيت القضبان الجانبية.
تم تثبيت الشريط العلوي أخيرًا.

قبل تثبيت اللوح المموج ، من الضروري حل مشكلة العزل المائي للأنبوب الموجود على السطح من الألواح المموجة. هناك طريقتان شائعتان:

باستخدام فيلم العزل القياسي فقط. للقيام بذلك ، عندما يتم تثبيته في المكان الذي تمر فيه المدخنة ، يتم إجراء شق بمغلف. بعد التثبيت ، يجب إزالة الجزء الزائد ، وترك هامش 5-10 سم ، وبعد ذلك يمكن لصق العزل المائي على الأنبوب. ولكن في نفس الوقت هناك خطر وصول الرطوبة مباشرة إلى الغشاء.
عزل إضافي للماء. من الأفضل استخدام شريط مانع لتسرب المياه ذاتي اللصق. يتم تثبيته تحت دعامة زخرفية. تسلسل التثبيت هو نفسه بالنسبة للوصلة السفلية: بدءًا من الأسفل وانتقل إلى الجوانب ثم لأعلى.

المرحلة التالية من العمل هي تركيب ورقة ملفوفة ، وبعد ذلك يتم تثبيت شرائط الوصلات الزخرفية. ترتيب العمل هنا هو نفسه كما هو موضح أعلاه ، باستثناء الحاجة للبوابة.

عقدة مرور مجاري الهواء عبر سقف شطيرة من الصاج المموج

هل أنت متأكد أنك كنت تبحث عنه؟ من أجل الاهتمام ، قمت بكتابة "اختراق السقف - الصور" ، هناك على الأقل هذا:

Thượng Tá Quân i Nhân Dân Việt Nam

كما أفهمها في السؤال 2 من السؤال: 1. كيفية تثبيت الأنبوب على مستوى لوحة الساندويتش 2. كيفية سد الاختراق.

1. يمكن تثبيت الأنبوب بمشبك على الصفيحة العلوية من اللوح ، والتثبيت الرئيسي يكون تحت السقف. 2. وضع على اختراق المطاط من فوق. نقوم بربط قاعدة الاختراق بمسامير. موثوق بما فيه الكفاية. تم استخدامه عدة مرات ، ولم يتم طرح أي أسئلة.

أنا لا أحب العقدة التي اقترحها الملف المعدني. يثير استخدام المعاجين البيتومينية على الأسقف المعدنية العديد من الأسئلة. يبتعد عن المعدن. تدفقات في الصيف ، تصلب في الشتاء. في مواجهة هذا - العقدة تتدفق باستمرار.

وهذا يعني أنه من الأسفل تحتاج إلى تسييج بعض الهياكل الإضافية.

نظرًا لأن قاعدة العلكة ليست مسطحة وأن اللثة يجب أن تكرر كل انحناءات السقف ، فمن المشكوك فيه أيضًا أن يتم توفير العزل المائي الموثوق به في هذه الأماكن. سوف يميل الشريط المطاطي المنحني إلى الاستقامة ، ويمكن أن "يستسلم" المصطكي حول المحيط الذي يتم تسخينه بواسطة الشمس ويطلق الشريط المطاطي لأعلى. بطريقة ما يبدو غير موثوق به. يحتوي Metalprofile أيضًا على مثل هذه الحلول ، ولكنها تُستخدم في مخرجات الهوائي (انظر المرفق).

حسنًا ، في الوقت الحالي ، أتطلع إلى خيار الاختراق كما في المرفق في ملف pdf. زجاج من انبوب مربع بداخله انبوب دائري. فيما بينها ، يتم توصيلهما من أسفل بغطاء - "الجزء السفلي" من الزجاج ، وفي الجزء العلوي بأربع زوايا قصيرة. يتم توصيل مجاري الهواء بالأنبوب الداخلي من خلال الفلنجات.

ربما مشكوك فيه. لكن يتم استخدامه بشكل متكرر ولا توجد شكاوى خاصة. في بناء المساكن الخاصة ، هذا هو الحال بشكل عام في كل مكان. وأما إذا كان مشكوكا فيه فهو مشكوك فيه.

وفقًا للقسم 1-1 ، ما هي المسافة من الحافة؟ يمكنك وضع ورقة أعلى التمويج من الحافة إلى الأنبوب. ثم يمكنك ترك المصطكي. بعض العقدة شاقة. لماذا هذه الصعوبات. ما حجم الأنبوب؟ ما هو الانبوب؟ من غير المحتمل أن يكون هناك مساران جنبًا إلى جنب أثناء رسمهما.

بالنسبة للمشروع ، يمكنك ترك هذه العقدة. لكن في الواقع ، لن يفعل ذلك أحد. لأن معقدة وغير تكنولوجية. سأشرح لماذا: 1. أنت بحاجة إلى وضع أشواط بجانب الأنبوب. للقيام بذلك ، تحتاج إلى إصدار مهمة للمصممين. 2. أولاً ، سيتم تجميع السقف من الألواح ، ثم يتم قطع الفتحات. باستخدام العقدة المحددة ، يجب عليك أولاً تثبيت تغلغل فولاذي متعدد الطبقات ، ثم وضع لوحة عليه. 3. من المستحيل عمل ومضات طبيعية ذات مقطع مربع في المخطط. لن يكون هناك أي وميض على الأسطح. 4. سيكون هناك تجميد على المعدن ، لا تعزل الداخل. 5. في "اختراق الصلب متعدد الطبقات" ، تحتاج إلى تطوير KM ، ثم KMD .. 6. ستكون هناك فجوة بين الأنبوب واللوحة. ليست جميلة ومستقيمة كما في الصورة.

عقدة مرور مجاري الهواء عبر سقف الصفيحة الجانبية عقدة مرور مجاري الهواء عبر السقف مصنوعة من ألواح جانبية / هياكل شطيرة للمباني والهياكل

تعيين عنصر التسقيف UP

ممر التهوية عبر الحائط

المخطط والأبعاد الكلية لوحدة المرور لسقف ناعم.

تم تمييز عقدة مرور مجرى التهوية عبر السقف بـ UE ، وتحتوي على 11 عنصرًا في الإصدار القياسي. لظروف التشغيل الصعبة ، تم تصميم هذا العنصر الإضافي وتصنيعه بشكل فردي. يتم تنظيم عقدة مرور الأنبوب عبر السقف بواسطة GOST 15150 ، الذي يحدد قطر الهيكل وأبعاده.

بمساعدة اختراق السقف ، تتم إزالة الهواء البارد فقط ؛ وتستخدم الهياكل المصنوعة من مواد مقاومة للحرارة في المداخن ، والتي يتم التحكم في أبعادها بواسطة معايير SNiP الأخرى.

عند اختيار UE لمجاري الهواء عبر السقف ، يتم توجيههم حسب درجة الغبار ، وفرق درجات الحرارة ، وتلوث الغاز ، ورطوبة خليط الهواء المنقول. يتم تثبيت العنصر الإضافي لمرور مجرى الهواء عبر السقف على الإطار الحامل للسقف (السقيفة أو الشبكة المضادة). مبين في الشكل 1.

تبطين المدخنة بالكرتون المضلع

المداخن تخضع لتأثيرات بيئية عدوانية. هذه:

تقلبات درجات الحرارة وهطول الأمطار.
تكوين المكثفات بسبب اختلاف درجة الحرارة بين الهواء والمدخنة.

كما أن الأنبوب المكشوف على السقف المموج ليس جذابًا من وجهة نظر جمالية بحتة. لحل هاتين المشكلتين ، من الضروري تنفيذ بطانة المدخنة.

هناك عدة أنواع شائعة من مواد المواجهة:

البلاط والطوب الكلنكر.
جص.
التزيين.

سننظر في كيفية تبطين الأنبوب على السطح بالكرتون المضلع. تتميز ورقة الملف الشخصي بالعديد من المزايا في وقت واحد:

متانة
مجموعة واسعة من الألوان
سهولة التركيب
سهولة الصيانة
وزن خفيف
مقاومة درجات الحرارة
النظافة البيئية

بالإضافة إلى ذلك ، ينتج مصنعو الألواح المموجة صفائح مواجهة خاصة مصممة لإنهاء الهياكل المختلفة ، بما في ذلك المداخن.

وبالتالي ، من أجل تبطين الأنبوب ، نحتاج إلى:

القفازات أو القفازات لحماية اليدين. تكون الألواح المخططة حادة جدًا عند الحواف ، خاصةً إذا تم إجراء القطع الذاتي.
بانوراما كهربائية بشفرة خاصة. في الحالات القصوى ، في حالة عدم وجودها ، يمكنك استخدام طاحونة بدائرة رفيعة. لكن ضع في اعتبارك أن المطحنة تسخن المعدن كثيرًا ، مما يضر بطبقة البوليمر والزنك للصفائح.
مفك البراغي والبراغي.
عازلة. أي مادة غير قابلة للاشتعال ستفعل.
مسامير "عيش الغراب" لتثبيت العزل ومسامير عادية لربط الإطار.
مطرقة لتثبيت المسامير.
حفر بمثقاب للمسامير. في حالة عدم وجوده ، يمكنك استخدام مفك البراغي ، لكن هذا سيزيد قليلاً من تكاليف الوقت.
التشكيل الجانبي المعدني لإنشاء إطار. في حالة غيابه ، ستعمل القضبان الخشبية المعالجة بمطهر.
العناصر المواجهة مباشرة: ورقة ملفوفة وعناصر إضافية.

ننتقل مباشرة إلى التثبيت.

المرحلة الأولى من العمل هي تركيب العزل. للقيام بذلك ، نقوم بحفر ثقب من خلاله باستخدام مثقاب في المدخنة ونصلحها بمطرقة.
بعد ذلك ، نقوم ببناء إطار للكسوة من مقطع جانبي معدني وقضبان خشبية. نربطها بالمدخنة وكذلك السخان.
نحن نقيس ونقطع الملاءات. المبدأ الرئيسي: "قياس سبع مرات - قطع مرة واحدة".
إرفاق الكسوة بالإطار. بالنسبة لبعضها البعض ، يمكن أن تلتصق الأوراق من طرف إلى طرف أو تتداخل. الخيار الثاني هو الأفضل لأنه يضمن عدم وجود ثغرات.
تركيب عناصر إضافية حسب الطلب. هذا هو شريط الطنف العلوي ومظلة المدخنة.
لمزيد من الجمال الجمالي ، يمكنك الأداء العمل على تركيب تقاطع زخرفي للمدخنة.

وهكذا ، اكتشفنا اليوم كيفية تمرير الأنبوب عبر السقف من الكرتون المضلع ، وكذلك كيفية تبطين المدخنة بالكرتون المموج.

جدول المعلمات

رمز البائع
د 1 ، مم
d2 ، مم
ب ، مم
أ ، مم
همم
الوزن ، كجم

K2.MU.UPK45.080
80
90
380
520
200
2
K2.MU.UPK45.100
100
110
400
530
200
2,10
K2.MU.UPK45.110
110
120
410
540
200
2,20
K2.MU.UPK45.115
115
125
415
540
200
2,20
K2.MU.UPK45.120
120
130
420
560
200
2,30
K2.MU.UPK45.130
130
140
430
570
200
2,35
K2.MU.UPK45.140
140
150
440
580
200
2,40
K2.MU.UPK45.150
150
160
450
590
200
2,50
K2.MU.UPK45.160
160
170
460
610
200
2,50
K2.MU.UPK45.180
180
190
480
640
200
2,70
K2.MU.UPK45.200
200
210
500
660
200
2,90
K2.MU.UPK45.210
210
220
510
680
200
2,90
K2.MU.UPK45.220
220
230
520
690
200
2,90
K2.MU.UPK45.230
230
240
530
700
200
3
K2.MU.UPK45.240
240
250
540
710
200
3,10
K2.MU.UPK45.250
250
260
550
730
200
3,10
K2.MU.UPK45.260
260
270
560
750
200
3,50
K2.MU.UPK45.280
280
290
580
870
200
4,10
K2.MU.UPK45.300
300
310
600
800
200
4,50
K2.MU.UPK45.320
320
330
620
850
200
4,90
K2.MU.UPK45.350
350
360
650
870
200
5,40
K2.MU.UPK45.400
400
41
700
940
200
5,80
K2.MU.UPK45.450
450
460
750
1010
200
6,30
K2.MU.UPK45.500
500
510
800
1080
200
6,70
K2.MU.UPK45.550
550
560
850
1150
200
7,30
K2.MU.UPK45.600
600
610
900
1220
200
7,80
K2.MU.UPK45.650
650
660
950
1290
200
7,80
K2.MU.UPK45.700
700
710
1000
1360
200
7,90
K2.MU.UPK45.750
750
760
1050
1420
200
8,10
K2.MU.UPK45.800
800
810
1100
1490
200
8,10
K2.MU.UPK45.850
850
860
1150
1630
200
8,70
K2.MU.UPK45.900
900
910
1200
1640
200
9,70
K2.MU.UPK45.1000
1000
1010
1300
1770
200
10,70
K2.MU.UPK45.1100
1100
1110
1400
1980
200
11,20

رمز البائع
K2.MU.UPK45.080

K2.MU.UPK45.080
K2.MU.UPK45.100
K2.MU.UPK45.110
K2.MU.UPK45.115
K2.MU.UPK45.120
K2.MU.UPK45.130
K2.MU.UPK45.140
K2.MU.UPK45.150
K2.MU.UPK45.160
K2.MU.UPK45.180
K2.MU.UPK45.200
K2.MU.UPK45.210
K2.MU.UPK45.220
K2.MU.UPK45.230
K2.MU.UPK45.240
K2.MU.UPK45.250
K2.MU.UPK45.260
K2.MU.UPK45.280
K2.MU.UPK45.300
K2.MU.UPK45.320
K2.MU.UPK45.350
K2.MU.UPK45.400
K2.MU.UPK45.450
K2.MU.UPK45.500
K2.MU.UPK45.550
K2.MU.UPK45.600
K2.MU.UPK45.650
K2.MU.UPK45.700
K2.MU.UPK45.750
K2.MU.UPK45.800
K2.MU.UPK45.850
K2.MU.UPK45.900
K2.MU.UPK45.1000
K2.MU.UPK45.1100

د 1 ، مم
80
d2 ، مم
90
ب ، مم
380
أ ، مم
520
همم
200
الوزن ، كجم
2

د 1 ، مم
100
d2 ، مم
110
ب ، مم
400
أ ، مم
530
همم
200
الوزن ، كجم
2,10

د 1 ، مم
110
d2 ، مم
120
ب ، مم
410
أ ، مم
540
همم
200
الوزن ، كجم
2,20

د 1 ، مم
115
d2 ، مم
125
ب ، مم
415
أ ، مم
540
همم
200
الوزن ، كجم
2,20

د 1 ، مم
120
d2 ، مم
130
ب ، مم
420
أ ، مم
560
همم
200
الوزن ، كجم
2,30

د 1 ، مم
130
d2 ، مم
140
ب ، مم
430
أ ، مم
570
همم
200
الوزن ، كجم
2,35

د 1 ، مم
140
d2 ، مم
150
ب ، مم
440
أ ، مم
580
همم
200
الوزن ، كجم
2,40

د 1 ، مم
150
d2 ، مم
160
ب ، مم
450
أ ، مم
590
همم
200
الوزن ، كجم
2,50

د 1 ، مم
160
d2 ، مم
170
ب ، مم
460
أ ، مم
610
همم
200
الوزن ، كجم
2,50

د 1 ، مم
180
d2 ، مم
190
ب ، مم
480
أ ، مم
640
همم
200
الوزن ، كجم
2,70

د 1 ، مم
200
d2 ، مم
210
ب ، مم
500
أ ، مم
660
همم
200
الوزن ، كجم
2,90

د 1 ، مم
210
d2 ، مم
220
ب ، مم
510
أ ، مم
680
همم
200
الوزن ، كجم
2,90

د 1 ، مم
220
d2 ، مم
230
ب ، مم
520
أ ، مم
690
همم
200
الوزن ، كجم
2,90

د 1 ، مم
230
d2 ، مم
240
ب ، مم
530
أ ، مم
700
همم
200
الوزن ، كجم
3

د 1 ، مم
240
d2 ، مم
250
ب ، مم
540
أ ، مم
710
همم
200
الوزن ، كجم
3,10

د 1 ، مم
250
d2 ، مم
260
ب ، مم
550
أ ، مم
730
همم
200
الوزن ، كجم
3,10

د 1 ، مم
260
d2 ، مم
270
ب ، مم
560
أ ، مم
750
همم
200
الوزن ، كجم
3,50

د 1 ، مم
280
d2 ، مم
290
ب ، مم
580
أ ، مم
870
همم
200
الوزن ، كجم
4,10

د 1 ، مم
300
d2 ، مم
310
ب ، مم
600
أ ، مم
800
همم
200
الوزن ، كجم
4,50

د 1 ، مم
320
d2 ، مم
330
ب ، مم
620
أ ، مم
850
همم
200
الوزن ، كجم
4,90

د 1 ، مم
350
d2 ، مم
360
ب ، مم
650
أ ، مم
870
همم
200
الوزن ، كجم
5,40

د 1 ، مم
400
d2 ، مم
41
ب ، مم
700
أ ، مم
940
همم
200
الوزن ، كجم
5,80

د 1 ، مم
450
d2 ، مم
460
ب ، مم
750
أ ، مم
1010
همم
200
الوزن ، كجم
6,30

د 1 ، مم
500
d2 ، مم
510
ب ، مم
800
أ ، مم
1080
همم
200
الوزن ، كجم
6,70

د 1 ، مم
550
d2 ، مم
560
ب ، مم
850
أ ، مم
1150
همم
200
الوزن ، كجم
7,30

د 1 ، مم
600
d2 ، مم
610
ب ، مم
900
أ ، مم
1220
همم
200
الوزن ، كجم
7,80

د 1 ، مم
650
d2 ، مم
660
ب ، مم
950
أ ، مم
1290
همم
200
الوزن ، كجم
7,80

د 1 ، مم
700
d2 ، مم
710
ب ، مم
1000
أ ، مم
1360
همم
200
الوزن ، كجم
7,90

د 1 ، مم
750
d2 ، مم
760
ب ، مم
1050
أ ، مم
1420
همم
200
الوزن ، كجم
8,10

د 1 ، مم
800
d2 ، مم
810
ب ، مم
1100
أ ، مم
1490
همم
200
الوزن ، كجم
8,10

د 1 ، مم
850
d2 ، مم
860
ب ، مم
1150
أ ، مم
1630
همم
200
الوزن ، كجم
8,70

د 1 ، مم
900
d2 ، مم
910
ب ، مم
1200
أ ، مم
1640
همم
200
الوزن ، كجم
9,70

د 1 ، مم
1000
d2 ، مم
1010
ب ، مم
1300
أ ، مم
1770
همم
200
الوزن ، كجم
10,70

د 1 ، مم
1100
d2 ، مم
1110
ب ، مم
1400
أ ، مم
1980
همم
200
الوزن ، كجم
11,20

المرور عبر سقف مدخنة من الطوب

يعتبر الطوب نفسه عازلًا جيدًا للحرارة ، ومع ذلك ، بالنسبة لفرن الطوب ، يلزم أيضًا الامتثال لقواعد المرور عبر المواد القابلة للاحتراق: يجب أن تكون هناك مسافة لا تقل عن 25 سم من حافة قناة المدخنة إلى هذه المادة. لضمان ذلك ، يقوم صانعو المواقد باختراق خاص للأنبوب (انظر الشكل) عن طريق زيادة سمك جدار مدخنة الطوب عند نقطة المرور عبر السقف.

مدخنة من الطوب ممر السقف

إذا كان من المستحيل إجراء مثل هذا الاختراق لسبب ما ، فيمكنك قطع فتحة في السقف أكبر بـ 10 سم من حجم المدخنة على كل جانب. ثم كرر اختراق الفرن المستدير عبر السقف:

أغلق الحواف بمواد عازلة للحرارة مقاومة للحرارة ؛
أغلقه بشرائط من المعدن (المنجم مناسب أيضًا إذا كان لدى شخص ما) ؛
خياطة مع صفائح معدنية من جانب الغرفة ؛
ملء الفراغات المتكونة من جانب العلية / الطابق الثاني بمادة عازلة للحرارة مقاومة للحرارة ؛
أغلق ، إذا لزم الأمر ، قطع السقف من جانب العلية / الطابق الثاني بصفيحة معدنية.

باستخدام هذا الخيار ، يكون أنبوب الطوب معزولًا بشكل كافٍ (استخدم فقط مواد عازلة للحرارة مقاومة للحرارة مع درجة حرارة استخدام تتراوح بين 800-1000 درجة مئوية).

من الممكن إدخال أنبوب من الطوب عبر السقف دون اختراق خاص

ممر التهوية من خلال أنواع الأسقف والتركيب

ستوفر وحدات التهوية المعدلة بشكل معقول في أماكن المرور عبر السقف للسقف موثوقية إضافية وتطيل عمر الخدمة. نظرًا للعديد من الوظائف الإيجابية ، فإن نظام تدوير الهواء في المنزل ليس مجرد عنصر مهم ، ولكنه عنصر حيوي.

يتم إنشاء الهواء الدافئ في أماكن المعيشة لأسباب متنوعة. بحكم طبيعته ، يرتفع من خلال أغطية ، إلى غرف أعلى أو في الهواء الطلق. يتكون معظم الهواء الدافئ ، بالطبع ، خلال موسم التدفئة.

لذلك ، من المهم جدًا ضبط النظام ووحدات التهوية بشكل صحيح ، على وجه الخصوص ، بحيث يدور الهواء في المنزل ، ويخرج الهواء المعاد تدويره فقط.

يتم تنفيذ مسار الخروج للتهوية إلى السطح والمرور عبر السقف من العادم وقنوات دوران الهواء الأخرى في المبنى.

وحدات تهوية السقف

يعد الخروج القسري للهواء المعاد تدويره من المبنى مهمة أساسية لمخرج السقف للهواء المعاد تدويره. يجب أن يتم التثبيت الصحيح لهذا النظام وفقًا لـ GOST-15150. يحتوي على بيانات عن مسافة ممر التهوية إلى حافة البلاطة والمعلمات القياسية للفتحات في ألواح الأرضية. تعتبر عُقد الممر مناسبة أيضًا لإزالة المداخن ، والتي تُستخدم للمباني التي تحتوي على مواقد تعمل بالحطب - مدفأة ، موقد ، إلخ.

تهوية السقف تعتمد على مجاري العادم ونوع السقف. وهي مقسمة إلى عدة أنواع من الأشكال:

عقد ممر التهوية عبارة عن فتحات في لوح السقف. وهي مجهزة بأنابيب تهوية من الألومنيوم ، مصممة خصيصًا لوضعها على السطح. يوصي الخبراء باستخدام أنابيب الألومنيوم بسماكة 1 مم. لكن أحجام التهوية مختلفة ، لكن اختيار خيار فردي ليس بالأمر الصعب.

أنظمة التهوية ذات الأنابيب المعدنية هي:

لتحديد العقد الصحيحة للمرور عبر السقف ، تؤخذ الخصائص التالية في الاعتبار:

مستوى الرطوبة
حجم انبعاثات الغازات ؛
حدود تقلبات درجة حرارة الهواء ؛
درجة تراكم وتشكيل الغبار.

أثناء أعمال التثبيت ، من الضروري مراعاة بعض الفروق الدقيقة:

سقف الملعب؛
المسافة بين التلال والاختراق ؛
المواد التي يتكون منها السقف ؛
مساحة الغرفة تحت السطح مباشرة.

على مادة الخرسانة المسلحة ، يتم تثبيت عقد الممر عبر السقف بمسامير التثبيت. يتم وضع البراغي نفسها في "أكواب" أثناء عملية التثبيت. من الضروري أيضًا استخدام الألواح ذات الفتحات المصممة خصيصًا لمرور التهوية عبر السقف. إذا كان عرض الفتحة لا يتوافق مع لوح صلب مضلع أو مجوف ، يتم ترتيب الأماكن المصنوعة من الخرسانة المتجانسة في مناطق المرور.

إذا تم تنفيذ التهوية من خلال سقف به صندوق معدني ، تكون عملية التركيب مماثلة ، ولكن يتم استخدام "زجاج" معدني.

يتطلب المبنى الكبير الذي يحتوي على عدد كبير من المباني السكنية أو الصناعية أو المستودعات توفير قنوات تهوية حتى خلال فترة التخطيط للمبنى.

تسلسل الإجراءات لتركيب العقدة عبر السقف

يتم تحديد سلسلة ونموذج حلقة الختم الخاصة.
يتم سحب الجزء الناعم على الأنبوب.
تتشكل القاعدة حسب سطح السقف. بالنسبة للكرتون المضلع ، يصعب تكييف القاعدة بسبب سطحها المضلع.
يتم تطبيق مانع التسرب تحت الحافة للعزل المائي.
يتم توصيل الحافة بالقاعدة بمسامير.

حول مجاري التهوية

بدون صمامات
مع الصمامات
مع العزل الحراري
بدون عزل حراري
مع وحدة تحكم تراقب وضع الصمامات.

يتم استخدام الأنظمة ذات النوع اليدوي من الضبط في الحالات التي لا يحتاج فيها النظام إلى مراقبة مستمرة لأوضاع التشغيل. تتكون طريقة التحكم في نظام التهوية من:

آلية كهربائية أحادية الدوران تتحكم في تشغيل الصمام - تغلقه وتفتحه. الصمام نفسه مصنوع من الفولاذ المقاوم للصدأ بسمك 0.8 مم.

يتم تثبيت العقد من خلال السقف اللين على قاعدة من الصلب المجلفن ، والتي يتم تثبيتها مع طبقة من العزل الحراري. يجب ألا تكون المادة الدافئة أرق من 5 سم ، والصوف المعدني هو الأنسب لذلك. في وقت لاحق سيكون من الممكن وضع انحرافات خاصة في عازل الحرارة - جهاز ديناميكي هوائي متصل بأعلى أنبوب التهوية أو المدخنة. مصممة لتفريق تدفق الهواء الخارج المعاد تدويره. عند الانتهاء من تركيب شفرات التهوية ، يتم حمل أنابيب بلاستيكية مصنوعة من البلاستيك بالداخل ، والتي تمر من خلالها الأسلاك الكهربائية.

ستعمل الوحدة المجهزة بشكل صحيح لفترة طويلة وحتى تخمد الضوضاء الخارجية من الخارج.

موقع المدخنة الموصى به

يتم تحديد نقطة خروج المدخنة عبر البلاط المعدني في المرحلة الأولى من تصميمها.لا يوصى بتركيب مدخنة عبر الوديان بسبب عدم وجود ضمان للاحكام التام عند التقاطع مع السقف. بالإضافة إلى ذلك ، يتم جمع أكبر كمية من الثلج في الوديان ، والتي يمكن أن تمارس حمولة كبيرة على تقاطعات الأنبوب مع السقف وتنتهك سلامة مجموعة الهيكل بأكملها.

من غير المنطقي أيضًا وضع أنبوب على سطح معدني بالقرب من نوافذ غرف العلية. يمكن أن يتطاير أول أكسيد الكربون أو الدخان إلى الغرفة عن طريق هبوب رياح خفيفة.

الموقع الأمثل للمدخنة هو تثبيتها بالقرب من التلال. في فصل الشتاء ، يحدث أقل تراكم للثلج في هذا المكان ، مما يعني تقليل احتمالية التسرب إلى الحد الأدنى. يكون للأنبوب القريب من التلال أصغر ارتفاع ، مما يؤثر بشكل إيجابي على التأثير المحتمل لظواهر الغلاف الجوي. في موسم البرد ، يحدث أقل تكوين مكثف هنا ، لأن الجزء الرئيسي من الأنبوب لا يقع في المنطقة الباردة.

هذا الخيار أيضا له بعض العيوب. لا يوفر نظام العوارض الخشبية تركيب حزمة من التلال ، أو أن الحزمة مصنوعة من فجوة تؤثر على قوة الهيكل بأكمله. يجب عليك تثبيت عقد دعم إضافية أسفل العوارض الخشبية ، وهذا ليس مفيدًا دائمًا إذا كنت تخطط لاستخدام العلية كغرفة علية. لذلك ، سيكون الحل المنطقي هو تمرير المدخنة بالقرب من سلسلة التلال.

بالنسبة للأسطح المسطحة ، يكفي ارتفاع المدخنة 500 مم. في حالة سقف التلال ، يتم وضع المدخنة من خلال البلاط المعدني إلى ارتفاع يعتمد على المسافة إلى الحافة :

على مسافة تصل إلى 1.5 متر ، يجب ألا يقل ارتفاع المدخنة عن 500 مم فوق التلال ؛
إذا كانت المسافة إلى الحافة في حدود 1.5-3 أمتار ، فيجب أن يكون الأنبوب مغمورًا بالحافة ؛
في حالة تجاوز المسافة 3 أمتار ، يتم تحديد ارتفاع المدخنة بخط يمر بزاوية 10 درجات من سلسلة التلال إلى الأفق.
