تصنيف ومبادئ العملية

من الممكن العثور على العديد من الأمثلة المختلفة لتجميع مولدات الرياح على الشبكة ، لكنها جميعًا مقسمة إلى فئتين: رأسي وأفقي. كل فئة لها نوع فرعي:

رأسي:

صناعي. يمكن أن يصل ارتفاع محطات الطاقة هذه إلى أكثر من 100 متر ، وتتراوح الطاقة من 4 إلى 6 ميجاوات.

من أقوى مزارع الرياح Enercon E-126

أجهزة للأغراض المنزلية. هناك نماذج مصنوعة في مصانع متخصصة وأجهزة تعمل بنفسك ؛

جهاز بقوة 600 واط

جهاز حلزوني

عينة باستخدام شفرات مصنوعة من مواد النسيج

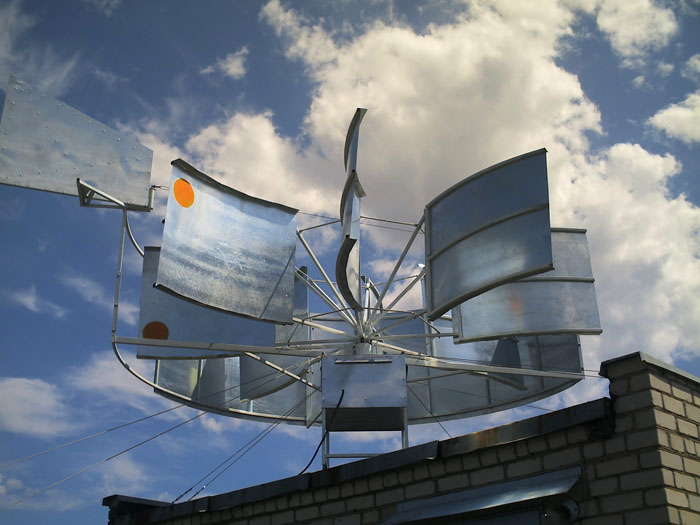

طاحونة هوائية ذات ريش معدنية

أفقي:

اساسي؛

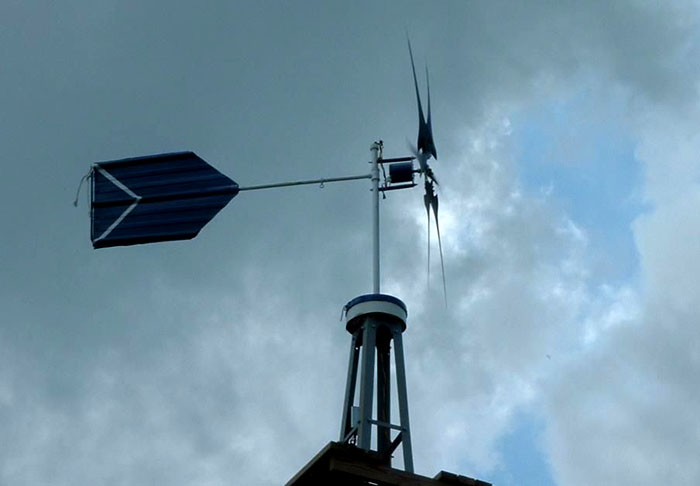

الوحدة ذات الترتيب الكلاسيكي للشفرات

الروتاري.

يمكن وضع العناصر الهيكلية لهذه الأجهزة في زوايا مختلفة.

تعمل الفئة الكاملة من أجهزة "افعلها بنفسك" ، سواء كانت مزارع رياح أو صناعية ، على مبدأ الحث الكهرومغناطيسي ، أي أن المغناطيسات المثبتة في الدوار تولد تيارًا متناوبًا عندما تدور الشفرات. يتم توفيره لبطاريات التخزين من خلال جهاز التحكم. هذا جهاز يحول التيار المتردد إلى تيار مباشر ويتحكم في درجة شحن البطاريات.

العقدة التالية عبارة عن عاكس يحول التيار المباشر إلى تيار متردد ويساوي تذبذب الكهرباء إلى قيمة 50 هرتز ، ثم يتم توفير التيار للمستهلكين.

ملحوظة! تقوم وحدة التحكم بتحويل تدفق الكهرباء مباشرة إلى العاكس عندما تكون البطاريات مشحونة بالكامل. مخطط قياسي لتشغيل مزرعة الرياح

مخطط قياسي لتشغيل مزرعة الرياح

UZO: ما هذا. دعنا نحاول معرفة ماهية التجمع الكونغولي من أجل الديمقراطية ، وقدراته ، وميزات العمل وخيارات التطبيق.

وأيضًا ضع في اعتبارك الفروق الدقيقة التي تحتاج إلى الانتباه إليها عند الاختيار

تركيب الهيكل الداعم والشفرات

عند بناء طاحونة هوائية عمودية لمنزل بيديك ، يتم إيلاء اهتمام خاص لأساس الهيكل بأكمله ، حيث يجب رفع الوحدة نفسها إلى أعلى مستوى ممكن فوق سطح الأرض. سيتطلب هذا استثمارات مالية أكثر جدية ، لكن الطاقة التي يتم توفيرها ستدفع هذه التكاليف بمرور الوقت.

كلما زاد الهيكل ، زادت سرعة الرياح ، لذلك ، بالنسبة للجهاز ذي الأبعاد والوزن الكبيرين ، يلزم إعداد الأساس.

يتطلب هذا التثبيت أساسًا متينًا وأساسًا متينًا.

يجب تثبيت شفرات أي نوع من الأجهزة بزاوية معينة ، للأجهزة الرأسية والأفقية.

موقع الريش بالوحدة الأفقية

رسم اتجاه ريش الجهاز العمودي

ريش جهاز صغير مصنوع من البلاستيك. يمكن أن نرى ذلك بالضبط بأيديهم

الأهمية! في حالة الرياح العاصفة ، لا ينصح بتشغيل طواحين الهواء ، حيث قد لا تتحمل الشفرات الأحمال الثقيلة. قم بتوفير توقف طارئ للدوار في التصميم الخاص بك.

مراحل العمل

إعداد النموذج

لذا ، فإن النواة جاهزة ، يمكنك الآن الانتقال إلى العمليات التي تقع ضمن فئة "افعل ذلك بنفسك". لإصلاح المغناطيس على قلب الغسالة ، تحتاج إلى نوع من الأجهزة. يمكن أن تكون مصنوعة من شريط من الصفيح أو من مادة أخرى مماثلة في الخصائص التقنية.

يتم ضبط طول وعرض شريط القصدير وفقًا لأبعاد قطر القلب وعرض الأخاديد. بمعنى ، يجب أن يقع القالب بالضبط في المكان الذي تم فيه تثبيت المغناطيس.

انتبه بشكل خاص لحقيقة أن المسافة بين المغناطيس يجب أن تكون هي نفسها

تجميع المولد

كل شيء جاهز ، يمكنك المتابعة إلى تجميع مولد المحرك الكهربائي بيديك.يجب أن نقول على الفور أن هذه العملية تتطلب صبرا خاصا. ليست هناك حاجة للتسرع هنا. الشيء هو أنه سيتم تثبيت المغناطيس في أخاديد قلب المحرك بالغراء. حجمها الصغير يخلق صعوبة وإزعاجًا في التثبيت ، وينزلق الغراء ، وتسقط البقع على اليدين ، وأحيانًا حتى على الوجه. لذلك لا يستحق إهمال تدابير حماية العمال. ومع ذلك ، فإن التركيبة اللاصقة عبارة عن محلول كيميائي نشط للغاية.

إذن ، هذا هو مخطط التجميع ، كيف تصنع مولدًا بيديك:

يتم لصق قالب من الصفيح مُجهز عبر الدوار ؛
ثم يتم تثبيت مغناطيس نيوديميوم في الأخاديد المعدة ، وهنا من المهم للغاية ، كما ذكر أعلاه ، مراقبة مسافة التثبيت وزاوية ميل العناصر بدقة ، لأنه حتى الانحراف الطفيف عن هاتين المعلمتين يمكن أن يتسبب في الالتصاق ، مما يؤدي إلى يؤدي بالضرورة إلى انخفاض في قوة المولد محلي الصنع ؛
الآن يجب ملء الفجوة بين المغناطيسات بمادة خاصة تسمى اللحام البارد ، فهي تشبه إلى حد كبير البلاستيسين ؛
والمرحلة الأخيرة هي طحن السطح بورق الصنفرة ، ويمكن القيام بذلك عن طريق وضع الدوار في ملزمة ، أو على الأرض أو الطاولة ؛
يتم تجميع المحرك الكهربائي بالكامل باليد.

اختبار المولد

للتحقق من كيفية عمل المولد الذي قمنا بتجميعه ، نحتاج إلى بعض العناصر الإضافية. يسمى:

• بطارية ذات سعة صغيرة ، يمكن أن تكون من دراجة نارية ؛
• المعدل.
• متعدد لتحديد قوة الشحن ؛
• منظم شحن.

مخطط توصيل المولد للاختبار هو كما يلي: يتم توصيل ملفين للمولد من خلال مقوم بجهاز التحكم في الشحن. الأخير متصل بالبطارية. يتم توصيل جهاز القياس المتعدد أيضًا بأطراف البطارية.

أصعب شيء يجب التحقق منه هو تشغيل دوار المحرك الكهربائي. لن يعمل الوصول إلى سرعة الدوران المطلوبة يدويًا. لذلك ، يوصى باستخدام مثقاب أو مفك براغي لهذه الأغراض. تقوم بتوصيل إحدى هذه الأدوات بدوار المحرك (هناك خيارات مختلفة هنا ، وهناك العديد منها) وتبدأ في الدوران بسرعة دوران تبلغ 800-1000 دورة في الدقيقة. إذا كان المولد الذي صنعته ينتج جهدًا من 220 إلى 300 فولت ، فهذا مؤشر ممتاز. إذا كان الجهد منخفضًا جدًا ، فهذا يعني أن الدوار تم تجميعه بشكل سيئ. يتعلق هذا بشكل أساسي بتركيب المغناطيس (التثبيت غير المتكافئ ولا يتم توصيل جميع العناصر بنفس الزاوية).

أين تستخدم

تمكنا من صنع مولد من المحرك الكهربائي للغسالة. أظهر الاختبار أنه يعمل. إذن ، ماذا بعد؟ أين يمكن استخدام هذه الوحدة؟

من حيث المبدأ ، إذا وجدت الطاقة التي يمكن أن تدور حول الدوار ، فلن تكون هناك مشاكل مع الكهرباء ، على سبيل المثال ، في منزل ريفي صغير. لذلك ، يقدم أساتذة المنزل العديد من الخيارات الشائعة الاستخدام:

• قم بتثبيت المولد على محرك البنزين. على سبيل المثال ، يمكن أن يكون منشار Druzhba قديمًا أو محركًا لدراجة نارية.
• قم بتوصيله بطاحونة هوائية ، وبذلك يصنع مولد تيار الرياح.
• قم بالتوصيل بتوربينات مائية مثبتة في شلال مؤقت أو تيار سريع التدفق.

الخياران الأخيران هما الأرخص ، حيث لا داعي لشراء مصدر طاقة إضافي. هذه منشآت صديقة للبيئة تعمل بالوقود البديل.

ولحظة واحدة. اصنع مولدًا بقوة 5 كيلو وات من محرك الغسالة ولن يعمل. لذلك ، لا تعتمد على حقيقة أن هذه الوحدة يمكن استخدامها لصنع جهاز يحل محل الشبكة الكهربائية بالكامل. ولكن بالنسبة لبضع غرف أو للحمام (المرآب وما إلى ذلك) ، فإنه سيفي بالغرض. الحد الأقصى الذي يمكن أن ينتجه هذا المولد هو 2 كيلو واط. بالإضافة إلى ذلك ، لا تتوقع منه 380 فولت أيضًا.

نضيف أنه يمكن أيضًا صنع المولد من محرك DC. علاوة على ذلك ، يتم تثبيت هذه الوحدات في بعض الغسالات.في مثل هذه المحركات ، تعتبر فرش الجرافيت ميزة مميزة.

استخدام مولدات طاقة الرياح بالمنزل

بناءً على العوامل المذكورة أعلاه ، فإن السؤال الذي يطرح نفسه: لماذا لا يتم تركيب طاحونة هوائية في كل منزل؟ للإجابة نقطتان أساسيتان:

• السعر. تكلفة الأجهزة ذات الطاقة الكافية مرتفعة للغاية. على سبيل المثال ، تبلغ تكلفة الوحدة التي تبلغ قوتها 2 كيلو وات والجهد 24 فولت 75000 روبل ؛
• متوسط ​​قوة الرياح في معظم المناطق لا يصل حتى إلى 4 م / ث.

خريطة لمتوسط ​​سرعة الرياح السنوية في روسيا

أي أن استخدام طواحين الهواء كمصدر رئيسي للطاقة هو استخدام غير منطقي. في المنزل القياسي ، مع التشغيل المتزامن لجميع الأجهزة المنزلية ، يتم استهلاك ما يصل إلى 1 كيلو واط في الساعة ، وعند استخدام أدوات كهربائية قوية ، يزداد هذا الرقم ، مما يؤدي إلى زيادة الجهد المطلوب في الشبكة.

لضمان عدم انقطاع التيار الكهربائي ، ستحتاج على الأقل: مجموعة من ثلاثة توربينات رياح بقدرة 3 كيلو وات ، أو واحدة بسعة لا تقل عن 10 كيلو وات ؛ عدة بطاريات ذات سعة كافية ؛ تحكم وعاكس موثوق به.

سيكلف تركيب النظام بأكمله ما لا يقل عن 400000 روبل ، وبسرعات الرياح المتغيرة ، لم تعد طريقة إمداد الطاقة هذه مناسبة.

مثال توضيحي لدائرة بجهاز عالي الطاقة

يُنصح باستخدام طواحين الهواء ذاتية التجميع بقوة 220 فولت كمصدر بديل للطاقة. جنبا إلى جنب مع الألواح الشمسية ، مولد وقود بطاقة كافية أو بشبكة طاقة مركزية.

الأهمية! مع مجموعة من المصادر ، من الضروري تضمين ATS في النظام (التشغيل التلقائي للطاقة الاحتياطية). يتحكم هذا الجهاز في مصدر الطاقة عن طريق تغيير مصدر الطاقة

مخطط الجمع بين طاحونة ومصدر طاقة المدينة

النظام الكهربائي باستخدام ثلاثة مصادر

أساس مولد الرياح المنزلية

يتم تمثيل موضوع تصنيع وتركيب مولدات الرياح محلية الصنع على نطاق واسع على الإنترنت. ومع ذلك ، فإن معظم المواد عبارة عن وصف مبتذل لمبادئ الحصول على الطاقة الكهربائية من المصادر الطبيعية.

لطالما كانت الطريقة النظرية لجهاز (تركيب) توربينات الرياح معروفة ومفهومة تمامًا. لكن كيف تسير الأمور عمليًا في القطاع المحلي - سؤال بعيد كل البعد عن الكشف عنه بالكامل.

في أغلب الأحيان ، يوصى باختيار مولدات السيارات أو المحركات الحثية للتيار المتردد المكملة بمغناطيس نيوديميوم كمصدر حالي لمولدات الرياح المنزلية الصنع.

إجراء تحويل محرك تيار متردد غير متزامن إلى مولد لطاحونة هوائية. وهو يتألف من تصنيع "معطف الفرو" للدوار من مغناطيس نيوديميوم. عملية معقدة للغاية وطويلة

ومع ذلك ، يتطلب كلا الخيارين تحسينًا كبيرًا ، وغالبًا ما يكون معقدًا ومكلفًا ويستغرق وقتًا طويلاً.

إنه أبسط وأسهل بكثير من كل طريقة لتركيب المحركات الكهربائية مثل تلك التي تم إنتاجها من قبل والتي تنتجها شركة Ametek (مثال) وآخرين.

بالنسبة لتوربينات الرياح المنزلية ، تعد محركات التيار المستمر بجهد 30-100 فولت مناسبة. في وضع المولد ، يمكن الحصول منها على ما يقرب من 50٪ من جهد التشغيل المعلن.

وتجدر الإشارة: عند التشغيل في وضع التوليد ، يجب فك محركات التيار المستمر بسرعة أعلى من السرعة الاسمية.

علاوة على ذلك ، يمكن لكل محرك فردي من عشرات النسخ المتطابقة إظهار خصائص مختلفة تمامًا.

لذلك ، فإن الاختيار الأمثل لمحرك كهربائي لمولد الرياح المنزلي أمر منطقي باستخدام المؤشرات التالية:

1. إعداد جهد التشغيل العالي.
2. RPM منخفضة المعلمة (سرعة الدوران الزاوية).
3. تيار التشغيل العالي.

لذلك ، يبدو المحرك الذي تصنعه Ametek بجهد تشغيل 36 فولت وسرعة دوران زاويّة تبلغ 325 دورة في الدقيقة جيدًا للتركيب.

إنه محرك كهربائي يستخدم في تصميم مولد الرياح - وهو تركيب موصوف أدناه كمثال على طاحونة منزلية.

محرك DC لمولد الرياح المنزلي. الخيار الأفضل بين المنتجات المصنعة بواسطة Ametek. المحركات الكهربائية المماثلة المصنعة من قبل الشركات الأخرى مناسبة تمامًا أيضًا.

من السهل التحقق من كفاءة أي محرك مشابه. يكفي توصيل مصباح السيارة المتوهج التقليدي بجهد 12 فولت بالأطراف الكهربائية وتشغيل عمود المحرك يدويًا. مع المؤشرات الفنية الجيدة للمحرك الكهربائي ، سيضيء المصباح بالتأكيد.

كيف تصنع مولد الرياح بيديك

لتركيب هذا الجهاز في المنزل ، ستحتاج إلى:

• معرفة وافية بالكهربائي ؛
• مصدر الطاقة. يمكن أن يكون مولدًا أو محركًا غير متزامن.
• مكان آمن لتثبيت الجهاز. حيث يمكن أن يصل وزن الوحدات المنزلية الفردية من 200 إلى 800 كجم.
• مغناطيس النيوديميوم. هذه الفئة من المغناطيس لديها أداء أكبر ؛

أنواع مختلفة من الأشكال. في حالتنا ، المستطيل أو المستدير أكثر ملاءمة.

• أسلاك من القسم المناسب
• مواد لتركيب الهيكل وطاحونة الهواء نفسها.

كما هو موضح أعلاه ، هناك العديد من خيارات التصميم. تعتمد خلفية الضوضاء الناتجة عن الوحدة على أبعاد وطريقة توصيل العقد. إذا كنت لا تريد مشاكل مع الجيران ، فناقش هذه المشكلة مقدمًا ، حيث أن الوحدات الفردية صاخبة تمامًا ، على سبيل المثال ، مثل مولد الرياح المُجمَّع ذاتيًا في الفيديو التالي.

بعد تنفيذ جميع الأنشطة الأولية ، ستحتاج إلى اختيار مصدر طاقة يناسب احتياجاتك. مع الموارد المالية المحدودة ، هناك خياران ممكنان للميزانية:

• مولد السيارات
• محرك غير متزامن من الغسالة.

كل خيار له جوانبه الإيجابية والسلبية.

مثبت الجهد الكهربائي 220 فولت للمنزل: أيهما تختار. في المقالة ، سننظر بالتفصيل في ماهية هذه المعدات وأنواعها ومخططات الاتصال ومتوسط ​​الأسعار والخصائص التقنية وكيفية القيام بذلك بنفسك.

خيار مولد الرياح من الغسالة بأيديهم

لزيادة الطاقة ، يتم ترقية المحرك عن طريق استبدال مغناطيس الفريت بأخرى نيوديميوم. وتجدر الإشارة إلى أن تركيب المغناطيس عملية شاقة إلى حد ما تتطلب مهارات معينة.

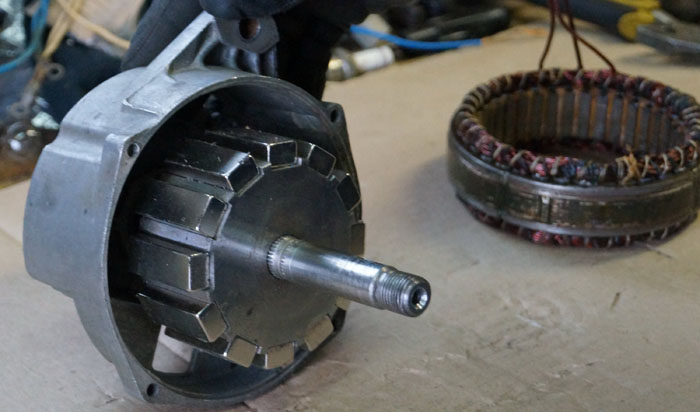

مثال على موقع مغناطيس النيوديميوم في المحرك من الغسالة

توصية! مغناطيس النيوديميوم قوي للغاية ، كن حذرًا للغاية عند العمل معهم.

من أجل توفير الوقت والأعصاب ، فإن الخيار الأبسط هو شراء دوار جاهز بحجم مناسب ، ومن المنطقي استخدام مثل هذا المحرك في جهاز ذي أبعاد صغيرة.

صنع مولد الرياح بيديك من مولد السيارة

يحتاج هذا الخيار أيضًا إلى التحسين ، نظرًا لأن العينة القياسية تعمل عند 5000-6000 دورة في الدقيقة. تتضمن الترقية:

الجهاز مزود بمغناطيس نيوديميوم. يتم تثبيتها بترتيب صارم ، أي الأعمدة البديلة. للراحة ، يتم قطع قالب من الورق المقوى السميك ؛

قالب تخطيط المغناطيس

• يتم إرجاع لف الجزء الثابت. يزداد عدد الدورات ، وبالتالي ينخفض ​​المقطع العرضي للسلك.
• لا توجد مغناطيسات بشكل قياسي ، لذلك يجب أن يكون العمود المركزي مصنوعًا من مادة غير مغناطيسية ، مثل التيتانيوم.

ولكن حتى إذا تم استيفاء جميع متطلبات الجهد الأمثل ، يجب أن يدور الدوار من 500 مرة في الدقيقة.

الخصائص السلبية العامة:

• كلا الخيارين قصير العمر ، ويتطلبان إصلاحًا أو استبدالًا سنويًا ؛
• الطاقة المولدة ليست كافية لإمداد طاقة كامل ؛
• يحتاج إلى تحسين كبير.

إذا كانت لديك بالفعل المعرفة اللازمة وتعرف تقريبًا كيفية صنع مولد رياح 220 فولت بيديك ، فسيكون من المنطقي تركيب وحدة ذات طاقة أكبر.

عند تجميع توربينات الرياح الأفقية أو الرأسية بيديك ، راقب صلابة الهيكل بأكمله ، من الشفرات إلى دعامات التحكم. يمكن أن تؤدي المكونات الهيكلية غير الموثوقة إلى وقوع حادث.

أحد الحوادث العديدة
