كيف تصنع مولد غاز خشبي بيديك باستخدام الخشب ونشارة الخشب

محطات الانحلال الحراري للمصنعين الصغار

إذا كنت لا تستطيع إنشاء وحدة الانحلال الحراري بنفسك ، وكانت الطرز المستوردة باهظة الثمن ، فيمكنك شراء وحدة إنتاج صغيرة الحجم. في الحالة الأخيرة ، يجب اتباع عدد من القواعد:

• طلب ترخيص لتصنيع هذه المعدات. الترخيص ليس ضمانًا كاملاً لشراء منتجات موثوقة وفعالة ، ولكن مخاطر شراء معدات منخفضة الجودة تقل بشكل كبير.
• تقييم مظهر الوحدة ونوعية اللحامات. إذا أمكن ، انظر أسفل الزخرفة الزخرفية.

• إذا تم استخدام السيراميك في الإنتاج ، فمن الضروري توضيح سعر استبدال الفوهة ، والتي يمكن أن تصل إلى ثلث تكلفة وحدة الانحلال الحراري.
• حدد نظام التسخين المخصص لهذا الجهاز - مفتوحًا أم مغلقًا.

على سبيل المثال ، تعمل غلايات توليد الغاز في الحصون ، وفقًا لأصحابها ، بشكل طبيعي في بناء المساكن المبنية من الطوب ، حتى في المناطق ذات الشتاء البارد. على الرغم من أن مدة الحرق على إشارة مرجعية واحدة في الشتاء تقارب 5-6 ساعات.

من الضروري الشراء مع بعض احتياطي الطاقة. هذا يرجع إلى حقيقة أن المستهلكين أبعد ما يكون عن القدرة دائمًا على الحصول على وقود جاف تمامًا.

الغلايات المولدة بالغاز أو الانحلال الحراري (وفقًا لمبدأ التشغيل) مطلوبة بسبب الاقتصاد في استهلاك الوقود المرتفع جنبًا إلى جنب مع الكفاءة الجذابة.

وقود للغلايات الغازية

الميزة غير المشكوك فيها للغلايات التي تعمل بالغاز هي حقيقة أنها يمكن أن تعمل على أي نوع من الوقود الصلب تقريبًا. أي أنه يمكن تحميلها بالحطب المقطّع العادي ، وكذلك أي نوع من نفايات الخشب (نشارة الخشب ، ونشارة الخشب) والقوالب ، والكريات وما شابه ذلك المصنوعة من نفايات الخشب. بالإضافة إلى ذلك ، تعتبر مولدات الغاز عمليًا إنتاجًا خالٍ من النفايات: فالوقود الموجود فيها يحترق تقريبًا بدون بقايا.

مزايا منشآت توليد غاز التدفئة

يتميز تركيب أنظمة التدفئة التي تعمل بالغلايات المولدة للغاز والتي تعمل بالوقود الخشبي بالمزايا التالية التي لا شك فيها:

1. كفاءة احتراق وقود عالية للغاية. في أي مصنع مصمم لحرق الوقود الخشبي ، ولكن بدون استخدام تأثير الانحلال الحراري ، لا يمكن أن تزيد الكفاءة عن 90 في المائة.
2. مجموعات مولدات الغاز غير متطايرة ويمكن تركيبها حتى في المباني التي لا يوجد بها اتصال بشبكة طاقة ثابتة. لاحظ أنه خلال الحرب ، تم وضع مولدات الغاز حتى في السيارات. يقلل استقلالية الطاقة لمجموعة مولدات الغاز أيضًا من تكلفة تشغيلها.
3. يمكن استخدام أي نوع من أنواع وقود الحطب تقريبًا في محطات توليد الغاز ، من الحطب الكلاسيكي إلى نفايات الخشب. يقلل استخدام نفايات الخشب ونشارة الخشب ورقائق الخشب وما إلى ذلك بشكل كبير من تكلفة أنظمة توليد الغاز. ومع ذلك ، تذكر أنه من إجمالي كمية الوقود في المرة الواحدة ، يجب ألا تتجاوز نسبة نفايات الخشب 30 بالمائة.
4. تسمح الأحجام الكبيرة من غرفة الاحتراق بتشغيل الغلايات المولدة للغاز لفترة طويلة من حمولة وقود واحدة ، مما يسهل تشغيل مثل هذا التثبيت.

عيوب محطات توليد الغاز

على الرغم من كل جاذبية أنظمة التدفئة والتدفئة القائمة على منشآت توليد الغاز ، فإن هذه الأجهزة لها أيضًا عيوب معينة. تتطابق عيوب أنظمة توليد الغاز بشكل عام مع عيوب غلايات الوقود الصلب التقليدية.

غلاية الوقود الصلب ، على عكس الأنظمة الآلية للسائل أو الغاز ، تتمتع باستقلالية محدودة. يحتاج مثل هذا المرجل دائمًا إلى عامل بشري يضيف الوقود أثناء احتراقه. أيضًا ، يجب صيانة الغلاية المولدة للغاز بانتظام وتنظيفها من السخام والسخام. على الرغم من الاحتراق شبه الكامل لوقود الخشب العضوي في الغلايات المولدة للغاز ، لا تزال منتجات الاضمحلال موجودة في مثل هذه الأنظمة.

يعد الحصول على نظام بغلاية لتوليد الغاز مكلفًا للغاية من الناحية المالية. وفقًا للتقديرات التقريبية ، فإن غلاية توليد الغاز ستكلفك مرة ونصف أكثر من غلاية الوقود الصلب التقليدية. لكن الفرق في التكلفة يجب أن يؤتي ثماره بعد مواسم تسخين قليلة ، بناءً على الكفاءة العالية للغلاية التي تعمل بالغاز.

أيضًا ، عند تشغيل منشآت توليد الغاز ، من الضروري استخدام الوقود الجاف فقط. على الخشب الرطب أو نشارة الخشب ، قد لا تبدأ عملية الانحلال الحراري ببساطة. لذلك ، غالبًا ما تكون الغلايات المولدة للغاز مجهزة بغرفة تجفيف يصل فيها الوقود إلى الحالة المطلوبة.

غلايات طويلة الاحتراق على خشب للمنزل

التركيبات الحرارية للوقود الصلب ليست جديدة. في أشكال مختلفة ، تم استخدامها منذ زمن سحيق. بينما لم يكن حرق الوقود بكميات ضخمة مشكلة بالنسبة لأي شخص ، إلا أنهم لم يفقدوا أهميته. ومع ذلك ، في الظروف الحديثة ، مثل هذا الموقف المسرف للموارد غير مناسب. وبسبب هذا ، أصبحت غلايات التدفئة التي تعمل بالحطب منذ فترة طويلة منتشرة على نطاق واسع. من أجل عملها في وضع التشغيل ، يتطلب الأمر عددًا أقل من الحطب عدة مرات مقارنة بالأفران والغلايات ذات التدفق المباشر.

مرجل وقود صلب طويل الاحتراق في السياق

التركيب عبارة عن فرن بغرفتين. يتم تحميل الحطب في واحد منهم. يتصاعد الدخان ببطء من أعلى إلى أسفل مع الحد الأدنى من الوصول إلى الأكسجين. حصة واحدة من الحطب تكفي لمدة 12 - 15 ساعة من تشغيل المرجل. نتيجة لهذا الاحتراق ، يتم إطلاق غاز الانحلال الحراري ، والذي يتم دفعه عبر الفتحات إلى الغرفة الثانية. هناك يتعرض للاحتراق الشديد. بعد كل شيء ، يدخل الهواء هذه المقصورة بكميات كافية. أثناء الاحتراق ، يتم إطلاق كمية كبيرة من الحرارة ، مما يؤدي إلى تسخين السائل داخل الدائرة.

لزيادة كفاءة غلاية التدفئة ، تحتاج إلى العناية بعزل المنزل

بالإضافة إلى كونها اقتصادية ، فإن هذه الغلايات صديقة للبيئة للغاية ، حيث إنها قادرة على تكسير المواد العضوية من الوقود بدون أي بقايا تقريبًا. لذلك ، فإن الدخان المنبعث من هذه الأفران آمن تمامًا للبشر.

نصيحة مفيدة للحصول على أقصى استفادة من غلايات التدفئة التي تعمل بالحطب لفترة طويلة ، تحتاج إلى شراء خياراتها المدمجة. هذه التركيبات قادرة أيضًا على العمل بالغاز الطبيعي العادي. يتم التبديل بين الأوضاع فيها تلقائيًا.

هيكل غلاية تعمل بالوقود الصلب لحرق طويل

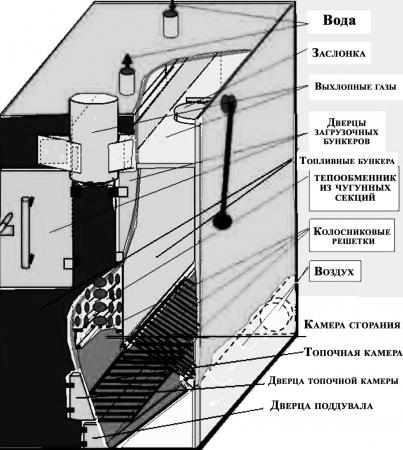

غلاية غاز Blagodarov

أثناء تشغيل غلاية Blagodarov ، يتم حرق جميع المواد الناتجة عن الاحتراق.

يتكون تصميم هذه المعدات من 3 أجزاء. وهي عبارة عن غرف احتراق وتغويز ومخبأ لحرق عناصر احتراق الوقود. تحترق مادة الوقود في الغرفة الأولى من غرفتين ، وفي الثالثة تتحول إلى غاز.

الميزة غير المشكوك فيها لمعدات التسخين هذه هي الاحتراق الطويل للوقود (يتفوق الجهاز على غلايات التدفئة الأخرى في هذا المؤشر) ونقل الحرارة الجيد. بغض النظر عن الكهرباء ، فإنه يعطي دائمًا الطاقة المطلوبة.

في عملية حرق نفايات الحطب ومعالجة الأخشاب ، تساهم الشبكة التي تغطي الجزء السفلي من حجرة الوقود في تكوين مستوى عالٍ من الحرارة في ظل ظروف السحب الطبيعية.في غلاية Blagodarov ، من الممكن زيادة حجم خزان الوقود ، بينما لن تتأثر كفاءة الجهاز. تعتبر القضبان المثبتة في غرفة الاحتراق بمثابة تراكم جيد للحرارة.

يمكن استخدام الفحم ونشارة الخشب والجفت كوقود. في فصل الشتاء ، يمكن تجديد حجرة الوقود بانتظام بحيث يتم الحفاظ على درجة الحرارة المثلى في الغرفة المُدفأة.

ميزات الجهاز

تحتوي أجهزة التسخين هذه على غرفتي احتراق. في البداية ، يحدث تحلل المواد القابلة للاحتراق للوقود الصلب. في الثانية - احتراق غاز الانحلال الحراري الناتج (يمكن أن يكون موجودًا بالنسبة إلى حجرة التغويز من أسفل أو أعلى أو على الجانب).

يتكون فرن توليد الغاز الكلاسيكي من العناصر التالية:

• الجسم (يتم تثبيت جميع العناصر الهيكلية فيه) ؛
• قادوس التعبئة (يتم وضع الوقود الصلب هناك - نفايات الحطب أو صناعة الأخشاب) ؛
• غرفة ما بعد الاحتراق (يحدث فيها احتراق غاز الانحلال الحراري) ؛
• صر صر (يعمل على الاحتفاظ بمواد الوقود الصلب) ؛
• الأبواب (بمساعدتهم ، يتم تحميل الحطب في المعدات وإزالة بقايا منتجات الاحتراق) ؛
• مخمدات الهواء (بفضلها ، يمكنك التحكم في إمداد الأكسجين بمنطقة عمل الجهاز).

اعتمادًا على نوع الفرن وخصائصه ، يقوم مولد الغاز إما بتسخين غلاف المبرد ، أو نقل الطاقة الحرارية إلى البيئة ، أو يجمع بين هاتين الوظيفتين.

مزايا

تتمتع أجهزة التسخين المولدة بالغاز بالعديد من المزايا ، مما أدى إلى استخدامها على نطاق واسع لتدفئة المنازل الريفية والبيوت والمباني الخارجية. كفاءتها أعلى بعدة مرات من كفاءة معدات التدفئة التقليدية. في أفران من هذا النوع ، من الممكن تنظيم درجة حرارة المبرد للتحكم في تشغيلها. في هذه الحالة ، قم ببساطة بزيادة أو تقليل إمداد الأكسجين للفرن.

يمكن تسخين هذه الأجهزة ليس فقط باستخدام نفايات الحطب ومعالجة الأخشاب ، ولكن أيضًا بالفحم والجفت ، والأكثر إثارة للدهشة ، المشمع.

النوع الأكثر شيوعًا من مولدات غاز حرق الأخشاب هو فرن الانحلال الحراري. لا يتم أخذ الغاز منه ، بل يتم حرقه بالكامل ، مما يؤدي إلى تكوين طاقة حرارية.

ما هي أفضل معدات تسخين الهواء

لدى المشترين العديد من الأسئلة المتعلقة بالموقد طويل الاحتراق: كيفية اختيار أفضل طراز أو تطوير ، وأين يمكن إخفاء الصيد؟ جميع طرازات هذا النوع من المعدات لها مزاياها وعيوبها. يجب أن يتم الاختيار بناءً على متطلبات غرفة معينة.

فرن بوتاكوف ، تصميم.

جهاز تسخين بوتاكوف. هذا فرن حراري طويل الاحتراق ، له الهيكل التالي:

• جسم من الصلب أو الحديد الزهر ؛
• غرفة الاحتراق؛
• مقلاة الرماد
• أنابيب الحمل التي تعمل في جميع أنحاء الغرفة ؛
• باب مع مسخن
• مدخنة؛
• تعديل البوابة.

مقارنةً بالنظير الكندي ، لا ينقسم فرن بوتاكوف إلى غرفتين. ومع ذلك ، فإن هذه الحقيقة لا تؤثر على أداء الجهاز. وبالتالي ، فإن كفاءة معدات تسخين Butakov تصل إلى 80-85٪. يعتمد مبدأ تشغيل فرن بوتاكوف ، مثل جميع أجهزة تسخين الهواء ، على ظاهرتين: الانحلال الحراري والحمل الحراري.

يحدث الانحلال الحراري مباشرة في غرفة الاحتراق ، حيث يتم وضع الحطب. تحت تأثير درجات الحرارة المرتفعة وفي بيئة غير كافية من الأكسجين ، تتحلل المادة العضوية إلى غاز وماء. هذا الأخير يأتي مع منتجات الاحتراق. يشتعل أول أكسيد الكربون ومزيج من مشتقات الخشب الأخرى في الجزء العلوي من الغرفة ، حيث يتم توفير الهواء الثانوي الساخن هناك. درجة حرارة الجزء العلوي من فرن بوتاكوف أعلى بكثير مقارنة بالجزء السفلي ، وبالتالي غالبًا ما تستخدم في الطهي.

يمر الحمل الحراري عبر الأنابيب.تقع في الجزء العلوي من الفرن على مسافة معينة من بعضها البعض وفي الزاوية اليمنى. يوفر هذا الجهاز أسرع مرور ممكن للهواء البارد من الجزء السفلي من الغرفة وأقصى تسخين له. يحدث انتقال الهواء أيضًا من خلال باب الجهاز. هناك تستطيع أن ترى الثقوب المقابلة.

يتميز فرن بوتاكوف المعدني طويل الاحتراق بميزة كبيرة على الطرز الأخرى من الأجهزة المماثلة. تقع مدخنةها بطريقة لا تتراكم المكثفات في الخزان ، ولكنها تتدفق عبر جدران الأنبوب ، وتسقط في غرفة الاحتراق ، حيث تحترق.

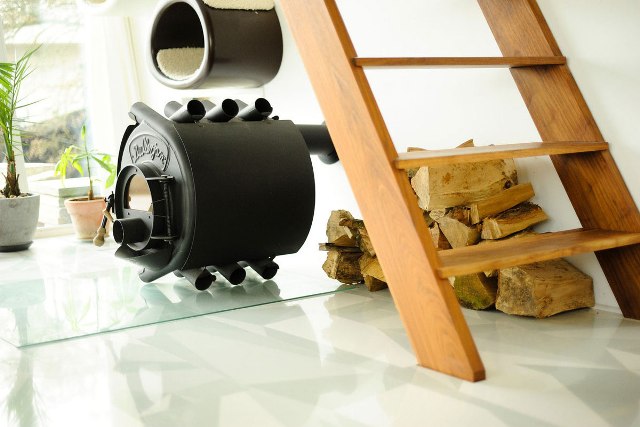

مبدأ تشغيل الفرن طويل الاحتراق Buleryan.

ما هو فرن Buleryan. إذا قارنا أفران بوتاكوف وبوليريان ذات الاحتراق الطويل ، فإن الفرن الثاني به غرفتان في قسم الفرن ، مما يحسن كفاءته. وبالتالي ، فإن كفاءة معدات التسخين Buleryan تصل إلى 85-90٪. بالإضافة إلى ذلك ، يوجد اليوم فرن Buleryan-Aqua للبيع ، وهو مناسب لخدمة نظام تسخين المياه.

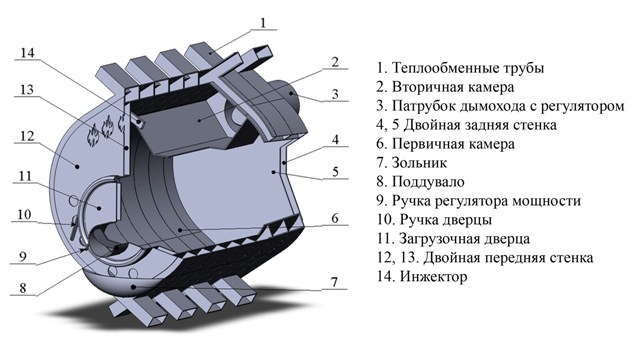

الجهاز لديه الهيكل التالي:

• جسم بيضاوي مصنوع من الصلب أو الحديد الزهر ؛
• جامعي.
• المحاقن.
• غرفة الاحتراق العلوية
• غرفة الاحتراق السفلية
• مدخنة مع المثبط
• باب مع بوابة
• مقلاة الرماد.

هذه هي المواقد الأكثر فاعلية والتي تشتعل لفترة طويلة ، حيث يسمح لك تصميمها الأصلي بنفخ الهواء في المسخن بالحقن دون مساعدة من مروحة كهربائية. يحدث دوران الهواء الطبيعي بسبب اختلاف ملحوظ في درجة الحرارة عند مدخل ومخرج الأنابيب. حوالي 120 درجة مئوية.

ربط الفرن Buleryan-Aqua بغطاء مائي.

يمكن توصيل مجاري الهواء بمسخن الفرن. هذا يجعل من الممكن تدفئة الغرف المجاورة. في ظروف ارتفاع درجة حرارة الهواء ، والتي تدور عبر الأنابيب ، يوصى باستخدام مجاري الألمنيوم. ومع ذلك ، لم يقم أحد بإلغاء فقد الحرارة ، وبالتالي فإن المستهلك ، الذي يرغب في زيادة كفاءة نقل الحرارة ، ملزم بعزل أسلاك التهوية.

ميزة أخرى تميز فرن التسخين طويل الحرق من الحديد الزهر Buleryan-Aqua هي القدرة على توصيل دائرة تسخين المياه به. يتم تثبيت الفرن في نظام تسخين من النوعين المفتوح والمغلق. للقيام بذلك ، يتم توصيل الأنابيب بالحمل الحراري لمعدات التدفئة. والآن لا ينتشر الهواء عبر الأنابيب داخل الفرن ، ولكن ماء دائرة التسخين. هذه الأسلاك لها عيب واحد مهم - الماء البارد يبرد غرفة الاحتراق. نتيجة لذلك ، تنخفض أيضًا كفاءة الفرن ، ونتيجة لذلك تزداد كمية الطاقة المستخدمة.

عيب الجهاز هو تراكم المكثفات في حاوية خاصة. أيضًا ، عند استخدام ناقل طاقة مع نسبة عالية من الرطوبة ، تتشكل رواسب زيتية على السطح الداخلي للمدخنة. إنها تتصلب بمرور الوقت ، مما يجعل التنظيف أمرًا صعبًا.

بالإضافة إلى الخيارات المذكورة أعلاه ، ينصح الخبراء ببناء مواقد حجرية طويلة الاحتراق لمنزل صيفي أو منزل ريفي. كيف يعمل وكيف يعمل موضحة في الفيديو:

افعل ذلك بنفسك التثبيت وفقًا للرسم وحساب الطاقة 2.5 ميجاوات

نظرًا لحقيقة أن غلايات توليد الغاز في المصنع باهظة الثمن ، والتصميم بسيط ، فإن الملاك يفضلون بشكل متزايد صنع الوحدة بأيديهم. ليس بالأمر الصعب ولكن العمل يتطلب الخطوات التالية:

إنشاء المخطط. الجهاز والرسم مفهومان لا ينفصلان

احسب سعة المولد والطاقة الحرارية ووجود دائرة ثانية أو إمداد أنابيب التدفئة - إنه أمر مهم للغاية.
الاختيار الصحيح للمعدن للبناء. بالنظر إلى أن درجة حرارة الاحتراق مرتفعة ، فإن براميل القصدير الرقيقة من الوقود ومواد التشحيم لن تعمل

يعتبر الفولاذ المقاوم للحرارة والحديد الزهر مثاليين ، لكن الأخير هش أثناء التبريد المفاجئ أو التلف الميكانيكي.
مهارات اللحام.يجب أن تكون وحدة حرق الأخشاب التي تعمل بأيديهم محكمة الإغلاق ، لذا فإن اللحامات مطلوبة ، دون عيوب. التوصيلات المسدودة والمترابطة غير مسموح بها.

إذا تم استيفاء الشروط وتم شراء المكونات - قضبان شبكية ، وحشيات الأسبستوس ، وأنابيب فرعية - ، فانتقل إلى التجميع. تعليمات:

تجميع القضية. حاوية جاهزة مناسبة لها أو مسلوقة من المعدن. يتم حساب الحجم بشكل فردي.
داخل مولد حرق الأخشاب المستقبلي ، يتم بناء غرفة احتراق ، تشغل ثلث حجم الجسم. يتم تثبيت الشبكات على الفور ، ويتم قطع فتحة لتدفق الهواء وتركيب باب الفرن ومنفاخ.
غرفة الاحتراق متصلة بخزان احتراق الغاز - الثلث الثاني من الجسم - من خلال أنبوب

تبرد الغازات بشكل طبيعي ، لذلك من المهم إجراء هذا الاتصال خارج المولد.
يتم ترتيب نظام توزيع الهواء في الجزء العلوي من الجسم. كما أن لها مدخل إلى غرفة احتراق الغاز ولكنها مزودة بصمام فحص.

يبقى لحام سترة الماء إلى الثلث الثاني من الجسم - مبادل حراري لدائرة المياه ، ولحام غطاء بأنبوب مدخنة وتجهيز مولد الغاز النهائي للمنزل بفتحات إمداد في نظام توزيع الهواء والوقود غرفة الاحتراق. الأخير مجهز بمروحة منخفضة الطاقة.

لذلك ، بيديه في المنزل ، سيخلق السيد تصميمًا مفيدًا واقتصاديًا للغاية - غلاية وقود تعمل على أي قمامة.

تطبيق بديل: نسخة محلية الصنع للسيارة

شاهد الفيديو

الآن أصبحت السيارة على الحطب ظاهرة نادرة. ذات مرة في مطلع الثلاثينيات والأربعينيات من القرن الماضي ، كان استخدام طاقة الحطب شائعًا ، ومع ذلك ، بدت السيارات الشخصية وكأنها خشخيشات ضخمة - كان عليك حمل محطة توليد كاملة معك إذا كنت تريد القيادة بسرعة وكثير. ومع ذلك ، فإن أصحاب الأراضي الفرعية ، من أجل زراعة أراضيهم الخاصة ، سيكون التصميم مفيدًا للغاية - يجب أن تفكر في الأمر واستخدام مولد غاز يعمل بحرق الأخشاب بيديك ، وليس فقط للتدفئة. يعد مولد الغاز الذي يعمل بحرق الأخشاب خيارًا رائعًا لتدفئة الغرفة!

عيوب

• يمكن اعتبار العيب الرئيسي هو التكلفة العالية للغلاية التي تعمل بالوقود الصلب ، ولكن عليك أن تتذكر أن التشغيل والصيانة رخيصة الثمن ، وسوف تشتري غلاية لسنوات عديدة.
• زيادة متطلبات الجودة وخاصة رطوبة الوقود.
• لإزالة المواد المحترقة بعد الانحلال الحراري ، يلزم إزالة الدخان. هذا يعني أن استخدام الغلايات التي تعمل بالوقود الصلب للغاز ممكن فقط في المنازل حيث يمكن إدخال الأنبوب في الغلاف الجوي ، مع عدم التسبب في أي إزعاج للجيران. لذلك ، في المباني الشاهقة ، لا يمكن تطبيقه.
• بعض حدود درجة الحرارة. لمنع التكثف ، يجب أن تكون درجة حرارة الماء القادم من نظام التسخين حوالي 60 درجة.
• من المستحيل أتمتة تزويد الفرن بالوقود الصلب.
• متطلبات عالية لإحكام الغلايات التي تعمل بالوقود الصلب. قد يؤدي تسرب الغاز القابل للاشتعال إلى حدوث انفجار أو نشوب حريق.

امكانية التصنيع الذاتي للوحدة

تفسر الأسعار المرتفعة لمعدات الوقود الصلب من نوع الانحلال الحراري رغبة العديد من المستهلكين في صنع غلاية لتوليد الغاز بأيديهم ، وعادة ما يتم تقديم الرسومات ووصف تفصيلي لها في نسخة مدفوعة.

تم تطوير أحد المخططات بواسطة المصمم Belyaev ويتضمن إنشاء وحدة قادرة على توفير طاقة حرارية تبلغ حوالي 40 كيلو واط. يعمل الهواء كحامل حرارة في هذا النظام.

لتصنيع وحدة من نوع الانحلال الحراري ، ستحتاج إلى: صفيحة بسمك 4 مم وأنابيب ، يجب ألا يقل سمك الجدار عنها أيضًا عن 4 مم ، وأنابيب الشكل ، وقضيب بقطر 20 مم ، وحبل أسبستوس ، مهمات الربط. لتصنيع بطانة تجهيزات التدفئة هناك حاجة إلى طوب النار.لضمان التشغيل الفعال للوحدة وتشغيلها المريح ، من الضروري شراء أتمتة ترموستاتية ومروحة طرد مركزي.

يمكن إنشاء غلاية لتوليد الغاز تعمل بنفسك باستخدام مخطط المخترع Yu.P. الوحدة تسمى Blago.

يضمن تركيب التسخين هذا احتراقًا طويل الأمد للوقود الخشبي مع تكوين أقصى قدر من الحرارة.

تتمثل المزايا المهمة لمرجل Blago في عدم قابليته للتطاير وضمان الاحتراق الكامل لمركبات المجموعات الفينولية - الراتنجات والكحول والزيوت الأساسية.

تعمل القضبان المثبتة في غرفة الاحتراق كمجمعات حرارة ممتازة. يتم استخدام الحطب والفحم ونشارة الخشب وقوالب الجفت كوقود لمنشآت التدفئة في Blagodarov.

المميزات والعيوب

لفهم الفوائد الكاملة للوحدة طويلة الأمد ، ضع في اعتبارك المزايا التي سيوفرها الجهاز لمالكها:

كفاءة عالية - تصل إلى 95٪. هذا يعني أن استهلاك الوقود المتشكل له ما يبرره - يحترق الغاز تمامًا ، دون فقد السعرات الحرارية الزائدة في الغلاف الجوي.

• وقت احتراق طويل. تحرر هذه الميزة المالكين من التحميل المستمر للوقود ، والإعدادات التلقائية ، من المراقبة المستمرة. ومع ذلك ، لا تختلف الغلايات اليدوية التي تعمل بحرق الخشب وتحتاج إلى العناية. في حالة وجود رأس لامع للمالك ، فإن ترتيب أتمتة الأمان ليس بالأمر الصعب.
• استخدام أي نوع من أنواع الوقود. فقط المواد المستخدمة في بناء الوحدة ستعتمد عليها - الغلايات محلية الصنع طويلة الحرق على الخشب مصنوعة من الحديد السميك ، على سبائك الفولاذ أو الحديد الزهر مطلوب بالفعل.
• يتم تقليل كمية المواد الضارة التي تدخل جو المنزل إلى الحد الأدنى بسبب ضيق الهيكل والحمل النادر للوقود - يتم وضع الأخير في غلاية توليد الغاز فقط بعد احتراق الجزء السابق تمامًا.

المعيار الرئيسي لاختيار وحدة التدفئة من قبل أصحاب المنازل الخاصة هو الكفاءة الواضحة. تستمد الفائدة من أي قمامة لديها القدرة على الحرق ، قد لا تكون هناك حاجة إلى الحطب. تسمح الأحمال غير المتكررة بالتوفير في وقود الحطب ، وهو مطلوب 3-4 مرات أقل من الموقد القياسي. بفضل التشغيل المستقر ، يتم الاحتفاظ بتدفئة المنزل على نفس المستوى - ليست هناك حاجة لتدفئة الغرف المجمدة ، وبالتالي ، إنفاق كمية معينة من المواد الخام على التدفئة.

السلبيات: التخطيطي

لسوء الحظ ، لا يمكن توليد الغاز بدون تهوية قسرية ، لذلك تعتبر غلاية الحطب للتدفئة معتمدة على الطاقة ، حيث يتم استخدام مروحة. أثناء ارتفاع الطاقة ، من المستحيل ترك المرجل دون مراقبة ، لذلك يتم حل المشكلة عن طريق توصيل مصدر طاقة غير منقطع - جهاز يوفر الكهرباء المتراكمة.

من المهم الحفاظ على مولد غاز يعمل بحرق الأخشاب في وضع معين في الوقت المناسب - يؤدي انخفاض الطاقة إلى تكوين القطران الذي يستقر على جدران الغرف وقنوات الغاز وأبواب الفرن. لذلك ، عند اختيار وحدة المصنع أو تجميع التصميم الخاص بك ، من المهم مراعاة الاحتياجات وعدم شراء غلاية قوية للغاية للاستخدام.

الرسم DIY

وفقًا للفقرة السابقة ، يجب ألا تقل درجة حرارة التدفئة المنزلية عن 60 درجة مئوية. إذا أصبح هذا يمثل مشكلة بالنسبة للمالكين - غرفة صغيرة ، منزل صيفي ، عدم تحمل الحرارة - يجب عليك شراء غلاية وقود صلب مختلفة ، وليس مولد حرق الأخشاب.

ملامح تشغيل الغلايات الخشبية ذات الاحتراق الطويل

وقت حرق إشارة مرجعية واحدة من الحطب من 8 إلى 24 ساعة. يعتمد عمر البطارية على عدة عوامل:

1. نوع المرجل.
2. جودة الوقود.
3. التشغيل السليم.

تعلم كيفية تسخين الغلاية بشكل صحيح أسهل بكثير مما قد يبدو للوهلة الأولى.أثناء التشغيل والتشغيل الإضافي ، التزم بالمتطلبات المحددة من قبل الشركة المصنعة في الوثائق الفنية. بعد حرائق قليلة ، تصبح العملية معتادة.

كيفية تحقيق حرق طويل للخشب

استهلاك الحطب ، الخاضع لاستخدام وضع الاحتراق الطويل ، هو 30-40 ٪ أقل من الغلايات التقليدية. تصل الكفاءة إلى 92٪. لا يتمكن جميع المستهلكين من تشغيل المرجل في وضع الاحتراق الطويل في المرة الأولى. يشتكي البعض من الإطلاق الغزير للراتنج أثناء حرق الأخشاب.

يمكنك تحقيق حرق الحطب على المدى الطويل من خلال اتباع توصيات الشركة المصنعة بعناية:

• يتم إشعال الحطب بمخمد مفتوح بالكامل.
• في وضع الاحتراق الطويل ، يتم نقل المرجل فقط بعد الوصول إلى درجة حرارة 600 درجة مئوية.
• يجب ألا تزيد نسبة الرطوبة في الحطب عن 20٪. لا ينصح بالتسخين بالخشب الصنوبري.

تؤدي انتهاكات قواعد التشغيل إلى حقيقة أن القطران يتكون من الحطب في المرجل. في أغلب الأحيان ، لا يتم استيفاء الشروط التالية:

• يجب ألا تقل درجة حرارة مخرج المبرد الدنيا عن 65 درجة مئوية.
• من الصحيح تسخين الغلاية بالخشب الصلب: أسبن ، زان ، أكاسيا ، بلوط ، إلخ.
• تؤدي الرطوبة العالية للحطب إلى إطلاق كميات وفيرة من الراتينج.

يعمل التشغيل السليم للغلايات طويلة الاحتراق على إطالة عمر المعدات وزيادة نقل الحرارة.

كيفية تحميل الحطب بشكل صحيح

يتم تكديس الحطب في الغلاية وفقًا للقواعد التالية:

يتم تقسيم السجلات إلى قطع كبيرة.
يتم تكديس الحطب في صندوق الاحتراق بإحكام قدر الإمكان

من المهم تجنب الفراغات بين السجلات.
يجب أن يكون طول السجلات أقل من حجم غرفة التحميل ، على الأقل 5 سم.

يتم الاشتعال حصريًا باستخدام شظايا جافة. يحظر استخدام البنزين أو الكيروسين في إشعال الحطب. من وقت لآخر ، يوصى باستخدام قوالب كيميائية خاصة تزيل رواسب القطران على الجدران.

كم تحتاج من الحطب لموسم الشتاء

يتيح لك جهاز الغلاية طويلة الاحتراق توفير الوقود ، ما يقرب من 15-30 ٪ ، اعتمادًا على الطراز المختار. يتم حساب الاستهلاك التقريبي للحطب على النحو التالي:

• من المقبول عمومًا أنه للتدفئة كل 100 متر مربع ، ستكون هناك حاجة إلى 3 Gcal / شهر.
• عند حرق كيلوغرام من الحطب ، يتم تحرير 3200 سعرة حرارية.
• للحصول على 1 جرام من السعرات الحرارية ، تحرق الغلايات طويلة الأمد 312 كجم من الحطب.
• للحصول على 3 جي كالوري ، يلزم ما يقرب من طن من الخشب.

خلال موسم التدفئة ، يلزم 7-8 أطنان من الحطب لتدفئة منزل مساحته 100 متر مربع.

القواعد واللوائح الخاصة بتركيب غلاية تعمل بحرق الأخشاب لفترة طويلة

يتم تركيب غلاية طويلة الاحتراق وفقًا للمعايير المطبقة على جميع الغلايات التي تعمل بالحطب. أثناء أعمال التثبيت ، يتم أخذ المتطلبات الحالية لـ PPB و SNiP في الاعتبار:

• يتم التثبيت على قاعدة صلبة غير قابلة للاحتراق. الجدران والأرضيات مبطنة بمواد بناء غير قابلة للاحتراق.
• يتم تنفيذ المدخنة وفقًا لتخفيضات السلامة من الحرائق. عند التقاطع مع جدار مادة قابلة للاحتراق ، يتم وضع عازل مقاوم للحريق. المواد مبطنة بألواح فولاذية.

يتم توصيل تسخين المياه من غلاية تعمل بالحطب طويل الحرق بمنافذ خاصة موجودة في جسم الغلاية. تشير التعليمات بالتفصيل إلى أي أنبوب يذهب إلى إمداد وعودة دائرة المياه.

يتم تركيب غلاية بسعة تزيد عن 40 كيلو واط في غرفة منفصلة.
يتم توصيل الغلايات المتطايرة بمصدر الطاقة من خلال مثبت ومصدر طاقة غير منقطع. تأكد من استخدام الآلات. يتم الاتصال مباشرة من لوحة التبديل.

في الغرفة المستخدمة لغرفة المرجل ، يلزم وجود تهوية العرض والعادم والإضاءة الطبيعية. إذا لزم الأمر ، يُسمح بوضع المرجل في الطابق السفلي.

كيف تصنعها بنفسك

• صفيحة معدنية سميكة أو أنبوب حديد (يمكنك استخدام برميل) ؛
• زوايا من الصلب (5 × 5) ؛
• مفصلات ، مزلاج الباب.
• أنبوب مدخنة
• قضبان حديد التسليح.

يعتمد عدد المواد والعناصر الإضافية المختلفة على حجم الغرفة والمهام المخصصة لمعدات التدفئة.

يحتوي الفرن على قسمين. ستكون غرفة الاحتراق عبارة عن متاهة خاصة موجودة في الجزء العلوي من الجهاز. وهي مصنوعة من صفائح معدنية موازية لبعضها البعض.

إنه مصنوع على شكل مستطيل ، بينما يتم لحام العديد من الصفائح المعدنية معًا. يمكنك استخدام برميل جاهز أو قطعة من الأنابيب السميكة الجدران.

تحضير عناصر العمل

تحتاج أولاً إلى تحديد تفاصيل الفرن المستقبلي ثم قطعها: الجوانب ، الجزء العلوي ، اللوحة للشبكة ، لوحات متاهة الغاز (3 قطع). يجب تنظيف حواف هذه العناصر بمطحنة.

في الجزء العلوي من الفرن ، يتم قطع فتحة دائرية ، وهناك مدخنة متصلة. في الجدار الأمامي للجسم ، تصنع الفتحات على شكل مستطيلات (للحطب ومنفاخ).

القطع المعدنية التي تعمل كأبواب مطحونة ومفصلات متصلة بها. يجب تحرق حواف هذه الهياكل لضمان ملاءمة مريحة.

لوحات متاهة الغاز

على بعد 10 سم من أعلى الواجهة ، عموديًا عليها ، يتم تثبيت لوحة. يجب أن يكون أقصر بـ 7 سم من طول جهاز التسخين بالكامل. خلفه ، يتم إرفاق صفيحتين أخريين من نفس الحجم. المسافة البادئة من الأعلى هي 15 سم ، وبعد التجميع الكامل للفرن ، سيصبح هذا التصميم متاهة غازية تعمل على إبطاء حركة الغاز.

تركيب صر

الزوايا (قطعتان) يجب أن تكون ملحومة بجوانب الجسم بنفس الارتفاع. سيتم تثبيت صر عليهم. وهي مصنوعة من قضبان التسليح أو من صفائح معدنية بها عدد كبير من الفتحات.

التجميع النهائي

جميع الأجزاء متصلة بزاوية باللحام. يتم تنظيف الحواف بمطحنة ومطلية بمركب حراري.

يمكن لموقد محلي الصنع هذا أن يسخن غرف المرافق الصغيرة. بعد التجميع ، يجب اختباره. إذا تم كل شيء بشكل صحيح ، سيبدأ الجهاز في تسخين الغرفة بسرعة كافية (خلال 30 دقيقة).

تدابير وقائية

من المستحيل تحويل فرن تقليدي إلى فرن غاز. مثل هذه التلاعبات لن تؤدي إلا إلى تراكم الدخان. من أجل الاستخدام الكامل لجهاز توليد الغاز ، من الضروري مراعاة عيوبه.

عند مخرج هذه المعدات ، يتكون الغاز البارد. إذا لم يتم عزل المدخنة بشكل صحيح ، فسيحدث تكاثف. سوف تستنزف الرطوبة مرة أخرى في الجهاز. لذلك ، يوصي الخبراء باستخدام هياكل شطيرة معزولة. تتكون من أنبوبين متداخلين في بعضهما البعض ، يوجد بينهما سخان.

لكي يعمل مولد الغاز بأكبر قدر ممكن من الكفاءة ، من الضروري تثبيت الموفر (جهاز اختياري).
