غلايات الماء الساخن ذات السعة الصغيرة

نقاط الضعف في مصانع الغلايات الكهربائية

• من الضروري التحقق في المحطة الكهربائية من إمكانية توفير الطاقة اللازمة لتشغيل غرفة الغلاية الصغيرة وتركيب خط منفصل لتوصيل المرجل.
• من الضروري توفير إمكانية إيقاف منزل الغلاية الصغيرة بسبب انقطاع التيار الكهربائي ، سواء في حالة وقوع حادث أو أثناء أعمال الصيانة على الخط.

قد تكون مهتمًا أيضًا

يتم إدخال التدفئة الفردية في كل مكان ، وكل عام تزداد شعبية. لا عجب: غرفة المرجل المستقلة تجعل المستخدمين مستقلين عن أنابيب التدفئة الحكومية ، وتسمح لك بتشغيل وإيقاف التدفئة حسب الرغبة ، وكذلك التحكم في قوتها. بالإضافة إلى ذلك ، على المدى الطويل ، توفر التدفئة الفردية قدرًا كبيرًا من المال.

تعتبر الغلايات التي تعمل بحرق الأخشاب منطقية في المقام الأول للمرافق الواقعة على مسافة من أنابيب الغاز الرئيسية ، أو لصناعات التحريج ومعالجة الأخشاب ، حيث لا يُنصح باستخدام الوقود السائل أو الغازي ، كما أنه من الضروري أيضًا حل مشكلة النفايات تصرف. في الوقت نفسه ، تعتبر الغلايات التي تعمل بالحطب مناسبة لخدمة المباني السكنية والمنزلية والصناعية والاجتماعية والإدارية: بمعنى آخر ، فهي عالمية تمامًا.

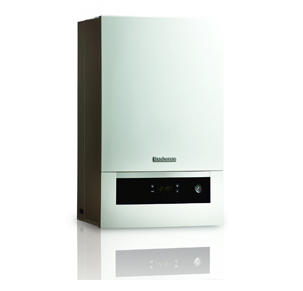

غلاية حائط

ما مدى أهمية مثل هذه الفرصة كتطبيق للمنزل؟ ما هو الطعام الذي يحتاجونه؟ كيفية توصيلهم بشكل صحيح؟ ما هي احتياطات السلامة التي يجب مراعاتها أثناء التركيب والتشغيل؟ كما ترى ، هناك العديد من الأسئلة ، وهذا ليس كل شيء. في الوقت الحاضر ، يحاول المستهلكون العاديون العيش بشكل جيد من حيث الراحة والراحة ، مما يعني أن الموقف من تسخين الغلايات أصبح الأكثر تطلبًا. لا أحد يريد العبث بالصيانة بعد الآن - الكل يريد التثبيت والاتصال والنسيان.

غلايات الوقود الصلب المعيارية

من أجل راحة المستهلكين وتبسيط التركيب ، يتم تجميع غرف الغلايات المجهزة بالكامل والجاهزة للعمل في المصنع.

هناك نوعان من الوحدات:

• حاوية مرجل وقود صلب معياري كتلة. يتم تجميعها في حاويات معدنية معزولة مثبتة باستخدام معدات التحميل. تتمثل ميزة التصميم في إمكانية استكمال وزيادة إنتاجية المحطة بحرية بناءً على طلب العميل. العيب هو متطلبات التثبيت العالية ووقت التثبيت العالي.
• غرف غلايات وحدات كتلة متنقلة تعتمد على غلايات الوقود الصلب. يتم تثبيت المحطات على إطار سيارة بعجلات. حسب التصميم ، فهي تشبه مقطورة سيارة. المحطة سهلة التركيب والتوصيل ، لكن لها قيود فيما يتعلق بالأداء والتكوين.

بغض النظر عن النوع المختار ، تم تجهيز BMCs بما يلي:

• معدات التدفئة - تم تجهيز BMK بنماذج من مصنعي الغلايات من جميع أنحاء العالم. اختياريًا ، يمكنك اختيار Buderus الألمانية أو ZOTA المحلية ، إلخ.
• الأتمتة - يتم تثبيت لوحة تحكم في غرفة المرجل. يتم مراقبة تشغيل الغلاية بواسطة مشغل واحد يتحكم في عملية تسخين المبرد. الأتمتة تنظم عملية العمل بالكامل: إمداد الوقود والهواء.
• نظام معالجة وتأمين المياه.

استهلاك الوقود في BMK أقل بنسبة 20-30٪ من الغلايات الصناعية المشتراة بشكل منفصل. بفضل إعدادات المصنع ومعداته ، من الممكن تحقيق أقصى قدر من الكفاءة والاقتصاد.

متطلبات BMK على الوقود الصلب

أثناء تجميع الوحدة ، يتم تسجيل جميع المعدات المثبتة لدى هيئات الإشراف الحكومية ، ولا سيما Rostekhnadzor. بعد التجميع ، تقوم الشركة المصنعة بدعوة ممثل السلطات الإشرافية وتنفذ إطلاق المحطة وتشغيلها.

يستلم المستهلك غرفة مرجل كاملة التشطيب. تم إعداد جميع الأجهزة والمعدات وهي جاهزة للتشغيل. للبدء ، ستحتاج إلى توصيل مصدر الطاقة ونظام التدفئة بالمنافذ المصممة خصيصًا لهذا الغرض. بعد ذلك ، يمكنك بدء تشغيل BMC.

تتوافق الخصائص التقنية لـ BMC على الوقود الصلب تمامًا مع تلك المعلنة من قبل الشركة المصنعة ولا تتغير أثناء التشغيل. يتم تركيب وتوصيل غرفة المرجل من قبل ممثل الشركة المصنعة. إذا لزم الأمر ، يُسمح بالاتصال المستقل.

تقدم الشركة المناخية "Termomir" غلايات الماء الساخن عالية الطاقة في تشكيلة.

غلاية التدفئة هي جهاز يعمل على تسخين المبرد عن طريق احتراق الوقود (أو بمساعدة الكهرباء). علاوة على ذلك ، يدور المبرد خلال نظام التسخين ، ويعطي الطاقة الحرارية المستلمة من خلال المشعات ، والتدفئة تحت الأرضية ، إلخ. الأجهزة وتدفئة الفضاء.

الخصائص الرئيسية لمراجل التدفئة هي: القوة في كيلوواط، عدد دوائر التسخين ، نوع الوقود ، نوع غرفة الاحتراق وطريقة التركيب ، تشمل المعدات الإضافية ، على سبيل المثال ، مضخة ، بالإضافة إلى التحكم في الغلاية ، إلخ.

يمكنك تحديد الطاقة المطلوبة لمرجل التدفئة لمنزل أو شقة خاصة باستخدام الصيغة - 1 كيلوواط للتدفئة 10 م 2 أماكن معزولة بارتفاع سقف يصل إلى 3 أمتار.إذا كانت هناك حاجة إلى تدفئة الطابق السفلي ، والغرف الزجاجية ذات الأسقف العالية ، وما إلى ذلك ، وكذلك الماء الساخن ، فيجب زيادة طاقة الغلاية.

يمكن أن تحتوي غلاية التدفئة على دائرة واحدة (للتدفئة فقط) أو دائرتين (تدفئة وإمداد بالماء الساخن (DHW)). يمكن توصيل غلاية التدفئة غير المباشرة بغلاية الماء الساخن بدائرة واحدة أو يمكن شراء نموذج به غلاية مدمجة بالفعل. يمكن أن تكون غلايات التدفئة أرضية وجدران (مثبتة). غالبًا ما يكون للغلايات المثبتة على الحائط طاقة وأبعاد منخفضة ، والغلايات الصناعية عالية الطاقة مثبتة على الأرض ، ولها أحجام كبيرة ويتم تركيبها في غرف مرجل منفصلة.

يمكن العثور على كيفية اختيار أفضل غلاية وكيفية اختيار المنطقة في المقالات: كيفية اختيار غلاية التدفئة وكيفية اختيار غلاية الغاز.نوصي بالعلامات التجارية الأوروبية Buderus و Bosch و Vaillant و Ariston و Baxi و Protherm من أعلى جودة لمصنعي الغلايات.

هل تحتاج إلى مساعدة في اختيار النموذج الصحيح أو لم تعثر على النموذج الصحيح؟ يتصل!

الخصائص تحرير رمز التحرير

غلايات الماء الساخن صغيرة (4-65 كيلو واط) ومتوسطة (70-1800 كيلو واط) وكبيرة (من 1.8 ميجا واط).

• درجة حرارة الماء الداخل الاسمية - درجة حرارة الماء التي يجب توفيرها عند مدخل المرجل عند خرج التسخين المقنن ، مع مراعاة الانحرافات المسموح بها. إنها 60-110 درجة مئوية لنماذج مختلفة.
• الحد الأدنى لدرجة حرارة الماء الداخل هو درجة حرارة الماء الداخل التي توفر مستوى مقبولاً من التآكل الناتج عن درجات الحرارة المنخفضة لأنابيب أسطح التسخين (تحت تأثير المتكثف المتساقط من الغازات). يعتمد على نسبة الرطوبة والكبريت في الوقود ؛ عادة لغلايات الغاز 60 درجة مئوية ، للنماذج النادرة أقل قليلاً.
• الحد الأقصى لدرجة حرارة الماء الخارج هو درجة حرارة الماء عند مخرج الغلاية ، حيث يتم ضمان القيمة الاسمية للتبريد الفرعي للماء حتى الغليان عند ضغط التشغيل. المعلمة الرئيسية لتصنيف الغلايات كأشياء خطرة ، في رابطة الدول المستقلة ، تميز اللوائح بوضوح بين الغلايات حتى 115 درجة مئوية شاملة وما فوق هذه القيمة. يمكن أن تتراوح درجة حرارة المخرج الاسمية من 70 درجة مئوية إلى 150 درجة مئوية وما فوق.
• تدرج درجة حرارة الماء في غلاية الماء الساخن هو الاختلاف في درجات حرارة الماء عند مخرج الغلاية وعند مدخل المرجل. تحتوي غلايات الحديد الزهر على قيود أكثر صرامة في هذه المعلمة مقارنة بالمراجل الفولاذية.

بخار

مجموعة شركات BEREG هي الموزع الرسمي للمصنع الفنلندي للغلايات البخارية والمراجل البخارية ذات الوحدات المتنقلة STEAMRATOR (www.steamrator.fi). يتم تشغيل معدات البخار في أكثر من 20 دولة في العالم ، بما في ذلك روسيا والدول الاسكندنافية ودول رابطة الدول المستقلة.

تُستخدم مولدات البخار المتنقلة والثابتة المعيارية على نطاق واسع في المرافق العامة ، في مواقع البناء ، في صيانة أو إصلاح المرافق تحت الأرض ، في إنتاج النفط وفي مجالات أخرى من الصناعة والاقتصاد الوطني.

نظرًا لأبعادها المدمجة نسبيًا وتصميمها المدروس جيدًا ، غالبًا ما تُستخدم مولدات البخار المعيارية STEAMRATOR كمصدر للبخار لتلبية احتياجات العمليات.
مولدات البخار المحمولة STEAMRATOR معتمدة من قبل معيار الدولة للاتحاد الروسي ولديها إذن من Rostekhnadzor لاستخدامها في روسيا.

الخط الواصل:	MH 700	MHC 700N	MHT 700	البخار 800	SteamMate
الوزن (خاص / مجهّز) ، كجم	440 / 440	1515 / 3540	1500 / 2460	3800 / 5700	40 / 40
الطول ، مم	2 000	2 135	4 300	3 600	550
العرض مم	910	1 720	2 100	2 240	530
الارتفاع ، مم	1 365	1 780	2 100	2 210	850
الإنتاجية ، كجم / ساعة	350	350	350	800	ما يصل إلى 60
الطاقة الحرارية ، كيلوواط	200	200	200	530	40
حجم الماء في الملف ، ل	30	30	30	45	10
منطقة نقل الحرارة ، م 2	6,85	6,85	6,85	10,4	1,04
نطاق ضغط التشغيل ، بار	ما يصل إلى 13	حتى 13 1)	ما يصل إلى 13	1-10	ما يصل إلى 9
ضغط التصميم ، بار	15	15 2)	15	15	10
عدد منافذ البخار	1	2	2	2	1
الحد الأقصى لاستهلاك الكهرباء أثناء توليد البخار ، كيلوواط	0,85	0,85	0,85	4,5	—
جهد إمداد الطاقة ، V	230	230	230	380	—
مضخة مياه	مكبس	مكبس	مكبس	مكبس	دليل 3)
حارق	أويلون KP 26	أويلون KP 26	أويلون KP 26	Oilon KP 50H	غاز الحقن
نوع الوقود	ديزل	ديزل	ديزل	ديزل	غاز مسال
استهلاك الوقود (بطاقة 100٪)	20 لتر / ساعة	20 لتر / ساعة	20 لتر / ساعة	55 لتر / ساعة	5 كجم / ساعة
كفاءة، ٪	80 — 90	80 — 90	80 — 90	80 — 90	70 — 80
حجم خزان الوقود ، ل	—	167	118	700	—
حجم خزان المياه ، ل	—	1880	760	1 500	—
عمر خدمة مولد بخار مجهز في نفس الوقت ، ساعة	— 4)	حتى 6	ما يصل الى 2	~ 2	— 4)
مؤشر مستوى الماء	—	X	X	X	—
عداد الوقود	—	X	X	X	—
قوة عناصر التسخين أثناء وقت الخمول لمولد البخار ، كيلوواط	0,75	1,5	—	1,5	—
طاقة مولد البنزين ، كيلوواط	—	— 2)	2.2	—	—
استهلاك وقود مولدات البنزين ، لتر / ساعة	—	—	0,23	—	—
خرطوم البخار ، م	— 5)	10 5)	15 5)	30 5)	— 6)
مجموعة فوهة 7)	— 3)	X	X	— 3)	—

1) - ممكن 1-56 بار (جهد إمداد الطاقة 380 فولت) 2) - 60 بار ممكن (جهد إمداد الطاقة 380 فولت) 3) - معدات اختيارية 4) - تعتمد مدة الخدمة على حجم خزانات الوقود والمياه المستخدمة 5) - إمكانية توصيل معدات إضافية بخراطيم بخار بطول 10 أو 15 أو 20 أو 30 مترًا 6) - إمكانية توصيل خراطيم بخار إضافية: خرطوم مطاطي بطول 10 أمتار تفلون بطول 10 أو 15 أو 20 مترًا 7) - مجموعة الفوهات تشمل: فوهة فوهة مكشطة بمقبض مطاطي لتبخير الأنابيب

مزايا الغلايات الكهربائية

قد لا تعمل بالضرورة على الطاقة الكهربائية. هناك أنواع أخرى من الوقود أيضًا. على سبيل المثال ، الفحم أو الحطب أو زيت الوقود أو الزيت أو الغاز. لكن مع كل هذا التنوع غرفة المرجل الكهربائي
لها مزاياها الخاصة. يجب أن أقول إن الكهرباء أرخص بسبب تكلفة المعدات. لذلك ، عند شراء هذه الوحدة وتركيبها ، لن تحتاج إلى استثمارات مالية كبيرة.

الكهرباء هي ثاني وقود منخفض التكلفة بعد الغاز. لذلك ، في حالة عدم وجود خطوط أنابيب غاز مركزية بالقرب من منزلك ، يمكنك توصيل معدات مثل ، على سبيل المثال ، الكهرباء. ستكون المدخرات المالية الإضافية أكثر أهمية إذا كنت تتذكر أن الغلايات الكهربائية لا تتطلب خدمات الصيانة.

كيفية توصيل الوحدة بشكل صحيح

إذا اعتبرنا غلاية التدفئة الكهربائية من وجهة نظر السلامة من الحرائق ، فإنها تلبي جميع المعايير والمتطلبات. مثل هذه الوحدة ببساطة لا يمكن أن تشتعل فيها النيران. الشيء الوحيد الذي يمكن أن يؤدي إلى نشوب حريق هو الأسلاك المختارة بشكل غير صحيح من حيث المقطع العرضي غير الكافي للسلك نفسه. إذا كان المقطع العرضي صغيرًا ، فهناك احتمال كبير للتسخين والاشتعال. من أجل اختيار السلك الصحيح ، أو بالأحرى المقطع العرضي ، من الضروري تطبيق القاعدة المعروفة لجميع الكهربائيين - ثمانية أمبير من التيار يجب أن تقع على ملليمتر مربع واحد من المقطع العرضي.

مجموعة من المعدات الحديثة

أفضل حل لاستخدام غلاية كهربائية هو توصيلها بنظام "الأرضية الدافئة". هذا يرجع إلى حقيقة أن المصادر الكهربائية هي الأغلى من بين جميع مصادر الحرارة المعروفة.لا تتطلب الأرضية الدافئة درجات حرارة عالية ، لذا يمكنك هنا توفير الكثير. في مثل هذه الحالات ، غالبًا ما يتم استخدام الوحدات الكهربائية المثبتة على الحائط. إنها ليست مدمجة فحسب ، بل هي أيضًا نوع من غرف الغلايات الصغيرة ، التي يشتمل تصميمها بالفعل على مضخة دوران وخزان توسع ، إذا لزم الأمر.

بشكل عام ، مع وجود مضخة اليوم في فئتها هو نموذج فعال. الكفاءة ترجع إلى التوزيع المنتظم لسائل التبريد على أجهزة التسخين. وهذا لا يسمح فقط بتوزيع الحرارة بالتساوي في جميع أنحاء الغرف ، ولكن أيضًا يوفر في الكهرباء عن طريق خفض درجة حرارة المبرد نفسه.

غلايات ديزل تعمل بالزيت

غلايات الوقود السائل قريبة جدًا (وفقًا لمبدأ احتراق الوقود) من غلايات الغاز. توفر مواقد الوقود السائل الحديثة درجة عالية جدًا من انحلال الوقود ، وبالتالي فإن احتراق الوقود السائل أقرب ما يكون إلى احتراق الغاز.

يستخدم وقود الديزل (أو "زيت الوقود") على نطاق واسع في جميع أنحاء العالم إما كوقود أساسي أو وقود احتياطي. ومع ذلك ، كانت تكلفة وقود الديزل مرتفعة للغاية في السنوات الأخيرة ، حيث يمكن تشغيل الغلايات ذات الوقود المزدوج (الغاز / الزيت ، والغاز / الديزل) التي تعمل بالوقود الصلب مع مواقد قابلة للتبديل على الغاز أو وقود الديزل.

يجب أن تكون الغلايات ذات السعة الكبيرة مجهزة بموفر ، وهو عبارة عن مبادل حراري إضافي يستخدم حرارة غازات المداخن. وبالتالي ، اعتمادًا على نوع الموفر ، يمكن زيادة كفاءة المرجل من 4 إلى 12 ٪.

بالنسبة للغلايات البخارية ومراجل الماء الساخن ، يتم استخدام المقتصدات الأنبوبية المعدنية الحديدية بشكل أساسي. تتمثل مهمة هذه الوحدات في تقليل درجة حرارة غازات العادم دون تكثيف بخار الماء. بالنسبة لمراجل الماء الساخن ذات درجة الحرارة المنخفضة ، يتم استخدام المبادلات الحرارية للتكثيف من الفولاذ المقاوم للصدأ ، بشكل أساسي من التصميم الرقائقي.

أنواع غلايات الوقود الصلب الصناعية

• وفقًا لمبدأ التشغيل - لم تعد الوحدات الكلاسيكية مستخدمة عمليًا بعد الآن. بدلاً من ذلك ، يتم تركيب غلايات الانحلال الحراري الصناعية بشكل متزايد على وقود صلب طويل الاحتراق. ويستند مبدأ تشغيل معدات توليد الغاز على الاحتراق اللاحق لثاني أكسيد الكربون الناتج أثناء احتراق الوقود. غلاية الانحلال الحراري الصناعي هي النموذج الأكثر اقتصادا. يتم استرداد المعدات في 2-3 مواسم تدفئة.

وفقًا لدرجة الأتمتة - يتم تقديم غلايات تسخين المياه الساخنة بالوقود الصلب الصناعي مع تزويد الوقود الميكانيكي واليدوي. يتم التحكم في تشغيل النماذج الأوتوماتيكية بالكامل بواسطة وحدة تحكم في المعالجات الدقيقة. تنظم الأتمتة تزويد الوقود وحقن الهواء في الفرن وإزالة منتجات الاحتراق ، وقد تم تجهيز الموديلات الحديثة بإزالة السخام تلقائيًا. يزيد استخدام وحدة التحكم من فعالية تكلفة الأجهزة ، مقارنة بالموديلات الكلاسيكية ، بنسبة 30-40٪. يتم تحقيق وفورات إضافية من الأتمتة بسبب عدم الحاجة إلى التواجد المستمر لموظفي الصيانة في غرفة الغلاية.

وظائف إضافية - بالإضافة إلى التدفئة ، تعمل الغلايات على إنتاج الماء الساخن والبخار.

لا يختلف مبدأ تشغيل غلاية الوقود الصلب الصناعية كثيرًا عن المعدات المنزلية التقليدية. يتمثل الاختلاف الرئيسي في زيادة الإنتاجية وبالتالي زيادة استهلاك الوقود.

غلايات بخارية عالية الطاقة

المراجل البخارية الصناعية ذات الطاقة العالية على الوقود الصلب ، تعمل في نفس الوقت على تسخين المبرد وإنتاج البخار. مبدأ العملية على النحو التالي:

• يتم تسخين الماء الداخل إلى المبادل الحراري بواسطة الهواء المسخن أثناء احتراق الوقود.
• يحدث احتراق الوقود في درجات حرارة عالية. يصل الماء إلى درجة الغليان ويتبخر.
• يدخل البخار الرطب في مجمع خاص ، حيث تتم إزالة جزيئات الرطوبة.بعد ذلك ، يتم تسخين البخار بشكل إضافي إلى درجة الحرارة المطلوبة.

تنقسم الغلايات البخارية الصناعية إلى فئتين حسب المبادل الحراري داخل الجهاز. هناك وحدات أنابيب النار وأنابيب المياه.

غلايات الماء الساخن الصناعية

لا يوفر جهاز غلايات الماء الساخن الصناعية إنتاج البخار ، كما في النموذج السابق لمعدات التدفئة. تتميز غلايات الاستخدام الصناعي بالخصائص التالية:

• تعددية الاستخدامات - تم تصميم جميع وحدات الوقود الصلب تقريبًا لتكون قادرة على العمل في أي نوع من أنواع الوقود الصلب: الحطب ونفايات الخشب والفحم ونشارة الخشب والجفت والقوالب. كفاءة النماذج أقل إلى حد ما من كفاءة المعدات المنزلية ، والتي يقابلها تباين المعدات في جودة الوقود.
• أداء عالي - غلايات الماء الساخن الصناعية لديها قدرة تصل إلى عدة ميجاوات. بالتزامن مع تسخين المبرد ، يتم تسخين الماء لإمداد الماء الساخن. المعدات الصناعية قادرة على تسخين المباني الكبيرة أو مستوطنة منزلية كاملة.

تتميز غلايات الانحلال الحراري الصناعية طويلة الاحتراق بتصميم يسمح لك بالتحضير المسبق للوقود لعملية توليد الغاز. تتطلب عملية توليد الغاز ألا يزيد محتوى الرطوبة في المواد الخام عن 30٪. يتم دفع الهواء إلى غرفة الاحتراق ، والتي تقوم بتسخين الوقود وتجفيفه.

طرق تحديد مؤشرات الجودة

الجدول 4

اسم مؤشر الجودة	تعيين مؤشر الجودة	طريقة تحديد مؤشر الجودة	وثيقة تؤكد قيمة المؤشر جودة
1. مؤشرات الغرض
1.1 المؤشرات الفنية والوظيفية نجاعة
1.1.1. سعة البخار المقدرة (GOST 23172) ، ذ	دنوم	قياس. الاختبارات حسب المنهجية المتبعة	تصميم العمل للغلاية وتقارير الاختبار والتقرير عنها بيانات التشغيل
1.1.2. معلمات البخار الاسمية (GOST 23172):
الضغط ، MPa	ص	ايضا	ايضا
درجة الحرارة ، درجة مئوية	ر
1.1.3. تصنيف درجة حرارة البخار المتوسطة ارتفاع درجة الحرارة (GOST 23172) ، درجة مئوية	رص.
1.1.4. خصائص الرئيسي (الضمان) الوقود
1.1.4.1. صافي القيمة الحرارية		التسجيل	مشروع عمل المرجل
1.1.4.2. أقصى قدر من الصابورة وكشط الرماد و الخصائص الأخرى التي تحدد إمكانية تدهور الأداء سخان مياه	—	ايضا
1.1.5. درجة حرارة غاز العادم في الوضع الطبيعي الحمل على وقود الضمان ، درجة مئوية	الخامسyx	قياس. الاختبارات حسب المنهجية المتبعة	تصميم المرجل. تقرير أو يتصرف في الاختبارات و بيانات التشغيل
1.1.6. فقدان الضغط في مسار الوسيط ارتفاع درجة الحرارة ، MPa	دصحفلة موسيقية	ايضا	ايضا
1.2 المؤشرات الهيكلية
1.2.1. الثقل النوعي لمعدن الضغط (انظر الملحق 1) ، t / (t h-1)	—	مقدر	مشروع عمل المرجل
1.2.2. الثقل النوعي للغلاية ، t / (t h-1)	—	ايضا
1.3 مؤشرات الرشاقة
1.3.1. العدد التقديري المسموح به للبداية لكل فصل دراسي الخدمة ، بما في ذلك من حالة البرد	ن	مقدرة حسب المنهجية المتبعة	مشروع عمل المرجل
1.3.2. معدل التغيير المسموح به في الحمولة نطاق التحكم ،٪ / دقيقة	—	ايضا	ايضا
1.3.3. حدود النطاق الأدنى سعة البخار بالنسبة إلى سعة البخار الاسمية ،٪		قياس. الاختبارات حسب المنهجية المتبعة	التصميم التفصيلي للغلاية ، تقرير أو أعمال على الاختبارات و بيانات التشغيل
2. مؤشرات الموثوقية
2.1. MTBF ، ح	تيا	الإحصاء	إحصاءات العمليات
2.2. عامل التوفر	كجي	ايضا
2.3 عمر الخدمة الثابت بين التخصص إصلاحات ، سنوات	تيsl.o.c.r
2.4 عمر خدمة المرجل التقديري ، سنوات	تيsl.r.p
2.5 العمر التقديري لمن يعملون تحت الضغط عناصر المرجل ، ألف ساعة	تيص	مقدرة حسب المنهجية المتبعة	مشروع عمل المرجل
2.6. مدة الخدمة المقدرة (المورد) قبل الاستبدال عناصر المرجل (انظر الملحق 1) ، ألف ساعة	تيr.z	الإحصاء	إحصاءات العمليات
2.7. كثافة العمالة الإجمالية المحددة للإصلاحات لكل 1 سنة دورة الإصلاح ، بالساعات القياسية / السنة	—	حسب منظمات الإصلاح والبيانات استغلال
3. مؤشرات الاستخدام الاقتصادي للوقود
3.1 الكفاءة الإجمالية عند إخراج البخار الاسمي (انظر الملحق 1) ،٪	ح	قياس. الاختبارات حسب المنهجية المتبعة	تصميم العمل للغلاية أو تقارير الاختبار أو التقرير له وبيانات التشغيل
4. مؤشرات التصنيع
4.1 عامل منع التسليم (انظر ص. 2.2.2.12), %	لص. ب.	مقدر	مشروع عمل المرجل
4.2 عامل الصيانة (انظر الملحق 1), %	—	التصميم الفني (العملي) للغلاية ، قسم على يصلح
5. مؤشرات مريحة
5.1 مستوى صوت مكافئ في المناطق صيانة (GOST 12.1.003) ، ديسيبل	—	قياس. القياسات أثناء الاختبارات وفقًا لـ GOST 12.1.050	تقرير الاختبار أو الشهادات وبيانات التشغيل
6. الأداء البيئي
6.1 الانبعاث النوعي لأكاسيد النيتروجين أثناء الاحتراق وقود التصميم ، كجم / جيجا جول (جم / م 3)	—	قياس. الاختبارات حسب المنهجية المتبعة	ايضا
7. الخصائص النوعية
7.1 امكانية تشغيل المرجل على ضغط انزلاقي (فقط لمراجل SKD)	—	قياس. الاختبارات حسب المنهجية المتبعة	تصميم عمل المرجل أو تقرير أو تقارير اختبار

(طبعة تم تغييرها ، Rev. No.
1).

بيانات المعلومات

1. المصممة
مقدمة من وزارة الهندسة الثقيلة والطاقة وهندسة النقل
الاتحاد السوفياتي

2. تمت الموافقة عليه و
مقدمة بموجب مرسوم صادر عن لجنة الدولة لاتحاد الجمهوريات الاشتراكية السوفياتية للإدارة
جودة المنتج والمعايير بتاريخ 27.09.89 رقم 2941

3. المقدمة
لأول مرة

4. اللوائح المرجعية والوثائق الفنية

تعيين NTD الذي تم تقديم الارتباط إليه	رقم الشيء
	, زائدة ، زائدة
GOST 12.1.050-86	زائدة
	,
GOST 3619-89	, , , , زائدة
	,
	زائدة
GOST 24569-81
المعايير الصحية SN-245	2.1

5.
تم رفع قيود فترة الصلاحية وفقًا للبروتوكول رقم 5-94 للمجلس المشترك بين الولايات
للتوحيد القياسي والمقاييس والاعتماد (IUS 11-12-94)

6. طبعة
(نوفمبر 2005) مع التعديل رقم 1 المعتمد في نوفمبر 1990 (IMS 2-91)

بناء الفرق

حسب ميزات التصميم ، تنقسم الغلايات إلى:

• أنبوب النار
• انبوب ماء.

غلاية أنبوب النار (أنبوب الغاز ، دخان الحرائق وأنبوب حريق الدخان) عبارة عن غلاية بخار أو تسخين المياه ، حيث يتكون سطح التسخين من أنابيب ذات قطر صغير ، تتحرك داخلها المنتجات الساخنة لاحتراق الوقود. يحدث التبادل الحراري عن طريق تسخين المبرد (الماء) الموجود خارج الأنابيب (في سترة مائية).

تستخدم غلايات أنابيب النار على نطاق واسع في أوكرانيا والدول الأوروبية. تتميز بتصميم بسيط وموثوق ، وكمية كبيرة من المياه ، والتي تعمل كمخمد طبيعي ، والذي يوازن الضغوط الحرارية داخل جسم الغلاية ، وبالتالي ضمان عمر خدمة طويل وكفاءة عالية باستمرار.

أقصى أداء للغلايات ذات أنابيب الحريق هو 35 ميجاوات من حيث القوة و 25 بارًا من حيث الضغط الزائد. يرجع هذا القيد إلى حقيقة أن غلاية أنبوب النار عبارة عن هيكل ملحوم بالكامل ، يتم تصنيعه في المصنع ويتم تسليمه مجمعة إلى موقع التثبيت. يتم تحديد السعة المحدودة لمرجل أنبوب النار بحجم الغلاية ، والتي يمكن نقلها إلى الموقع عن طريق البر أو السكك الحديدية أو البحر.

غلاية أنبوب الماء هي غلاية بخار أو تسخين المياه ، حيث يتكون سطح التسخين (الشاشة) من أنابيب يتحرك داخلها المبرد (الماء). يحدث التبادل الحراري عن طريق تسخين الأنابيب بمنتجات ساخنة من الوقود المحترق. التمييز بين الغلايات ذات التدفق المباشر والأسطوانة ذات أنابيب المياه.

المراجل البخارية لأنبوب الماء أكثر تعقيدًا في التصميم من غلايات أنابيب النار. تحتوي غلايات أنابيب المياه على حجم ماء أصغر نسبيًا مقارنة بغلايات أنابيب النار.تستجيب هذه الغلايات بشكل أسرع للأحمال المتغيرة ، فهي سهلة النقل (يمكن تسليمها في أجزاء) ، ويمكن تجميعها في الموقع. وهذا يفسر سبب استخدام غلايات أنابيب المياه لأحمال الحرارة العالية وضغط البخار العالي.

عيب غلايات أنابيب المياه هو وجود العديد من الوحدات والتجمعات في تصميمها ، والتي تصبح وصلاتها غير صالحة للاستعمال بمرور الوقت ، وهو أمر خطير عند الضغط ودرجات الحرارة المرتفعة. ومع ذلك ، على الرغم من ذلك ، فإن المبادل الحراري لغلاية أنبوب الماء أسهل في الإصلاح من جسم غلاية أنبوب النار.
