نظام تدفئة مغلق - مثال على الرسم البياني

أنظمة التدفئة المفتوحة

تتميز أنظمة الإمداد الحراري المفتوحة بحقيقة أن الماء الساخن لتلبية احتياجات المستهلك يتم الحصول عليه مباشرة من شبكة التدفئة ، ويمكن أن يكون إما كاملًا أو جزئيًا. يستمر استخدام الماء الساخن المتبقي في النظام للتدفئة أو التهوية.

يتم تعويض استهلاك المياه في شبكة التدفئة بهذه الطريقة عن طريق الكمية الإضافية من المياه التي يتم توفيرها لشبكة التدفئة. تكمن ميزة نظام التدفئة المفتوح في فوائده الاقتصادية. خلال الحقبة السوفيتية ، كان ما يقرب من 50 ٪ من جميع أنظمة التدفئة مفتوحة.

في الوقت نفسه ، لا يمكن للمرء أن يستبعد حقيقة أن نظام الإمداد الحراري هذا له أيضًا عدد من العيوب المهمة. بادئ ذي بدء ، هذه جودة مياه صحية وصحية منخفضة. تمنح أجهزة التسخين وشبكات الأنابيب الماء رائحة ولونًا معينين ، وتظهر شوائب مختلفة ، بالإضافة إلى البكتيريا. عادة ما تستخدم طرق مختلفة لتنقية المياه في نظام مفتوح ، ولكن استخدامها يقلل من التأثير الاقتصادي.

يمكن أن يعتمد نظام الإمداد الحراري المفتوح على طريقة الاتصال بالشبكات الحرارية ، أي متصلة بواسطة مصاعد ومضخات ، أو متصلة وفق مخطط مستقل - من خلال مبادلات حرارية. دعونا نتناول هذا بمزيد من التفصيل.

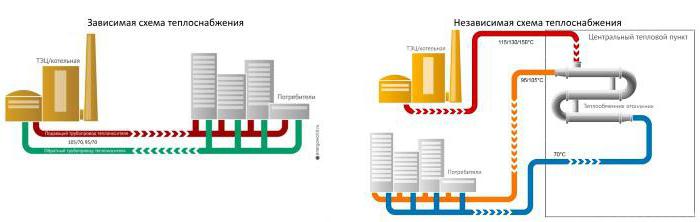

أنظمة التدفئة المعتمدة

أنظمة الإمداد الحراري المعتمدة هي تلك الأنظمة التي يدخل فيها المبرد عبر خط الأنابيب على الفور في نظام التدفئة الخاص بالمستهلك. لا توجد مبادلات حرارية وسيطة ونقاط حرارة وعزل هيدروليكي. مما لا شك فيه أن مخطط الاتصال هذا مفهوم وبسيط من الناحية الهيكلية. من السهل صيانتها ولا تتطلب أي معدات إضافية ، مثل مضخات الدوران ، وأجهزة التحكم والمراقبة الأوتوماتيكية ، والمبادلات الحرارية ، إلخ. في أغلب الأحيان ، يجذب هذا النظام بكفاءته للوهلة الأولى.

ومع ذلك ، فإن له عيبًا كبيرًا ، وهو عدم القدرة على ضبط مصدر الحرارة في بداية ونهاية موسم التدفئة ، عندما يكون هناك زيادة في الحرارة. لا يؤثر ذلك على راحة المستهلك فحسب ، بل يؤدي أيضًا إلى فقدان الحرارة ، مما يقلل من كفاءته الظاهرية الأولية.

عندما تصبح قضايا توفير الطاقة ذات صلة ، يتم تطوير طرق وتنفيذها بفعالية لتحويل نظام إمداد حراري معتمد إلى نظام مستقل ، وهذا يسمح بتوفير الحرارة بحوالي 10-40٪ سنويًا.

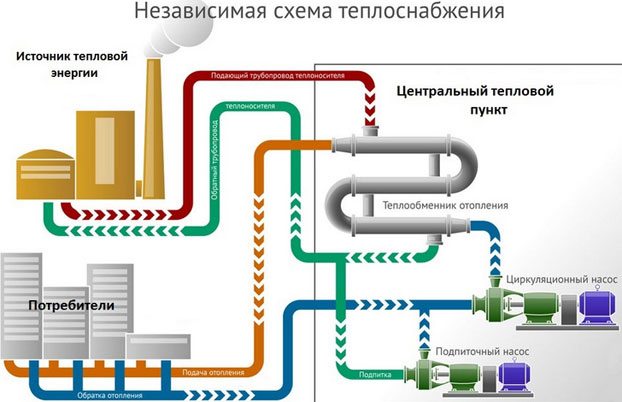

أنظمة تدفئة مستقلة

أنظمة الإمداد الحراري المستقلة هي أنظمة يتم فيها عزل معدات التسخين الخاصة بالمستهلكين هيدروليكيًا عن منتج الحرارة ، ويتم استخدام مبادلات حرارية إضافية لنقاط التسخين المركزية لتزويد المستهلكين بالحرارة.

يحتوي نظام التدفئة المستقل على عدد من المزايا التي لا يمكن إنكارها. هذه:

• القدرة على التحكم في كمية الحرارة التي يتم تسليمها للمستهلك عن طريق تنظيم ناقل الحرارة الثانوي ؛
• موثوقيتها العالية
• تأثير توفير الطاقة ، مع مثل هذا النظام ، يكون توفير الحرارة 10-40٪ ؛
• يصبح من الممكن تحسين الصفات التشغيلية والتقنية لسائل التبريد ، مما يزيد بشكل كبير من حماية محطات الغلايات من التلوث.

بسبب هذه المزايا ، أصبحت أنظمة الإمداد الحراري المستقلة مستخدمة بنشاط في المدن الكبيرة ، حيث تكون شبكات الحرارة طويلة جدًا وهناك مجموعة واسعة من الأحمال الحرارية.

حاليا تم تطوير تقنيات إعادة بناء الأنظمة التابعة إلى أنظمة مستقلة ويتم تنفيذها بنجاح. على الرغم من الاستثمار الكبير ، فإن هذا يعطي تأثيره في النهاية.بطبيعة الحال ، يعد النظام المفتوح المستقل أكثر تكلفة ، لكنه يحسن جودة المياه بشكل كبير مقارنةً بالنظام المعتمد.

أنظمة تسخين الدائرة المغلقة ، ما هذا

الفرق بين مخطط التدفئة المركزية للمنازل والمخطط السابق هو أن الماء الساخن يستخدم حصريًا للتدفئة. يتم توفير إمدادات الماء الساخن من خلال دائرة منفصلة أو أجهزة تسخين فردية.

يحدث دوران المبرد في حلقة مفرغة ؛ يتم تعويض الخسائر الطفيفة التي تحدث عن طريق الضخ التلقائي في حالة فقد الضغط.

يتم تنظيم درجة حرارة المياه المزودة مباشرة في غرفة المرجل. يظل حجم الماء المغلي في هذا النظام كما هو. وبالتالي ، فإن شدة تسخين المكان تعتمد بشكل مباشر على درجة حرارة السائل المتداول عبر الأنابيب.

تلعب نقاط الحرارة دورًا مهمًا في مخطط تدفئة المنزل. في نفوسهم ، يأتي الماء من CHP ، وهناك بالفعل ، بمساعدته ، يتم تسخين المبرد ، والذي يتم توفيره للمستهلكين.

الأساس القانوني للعلاقات في مجال الإمداد الحراري

العلاقات بين شركات الطاقة والمستهلكين ينظمها القانون الاتحادي للإمداد الحراري رقم 190 ، والذي دخل حيز التنفيذ في عام 2010.

يلخص الفصل الأول المفاهيم الأساسية والأحكام العامة التي تحدد نطاق الأسس القانونية للعلاقات الاقتصادية في إمداد الحرارة. وتشمل أيضًا إمدادات الماء الساخن.

تمت الموافقة على المبادئ العامة لتنظيم الإمداد الحراري ، والتي تتمثل في إنشاء أنظمة موثوقة وفعالة ومتطورة ، وهو أمر مهم جدًا للعيش في المناخ الروسي الصعب.
يعكس الفصلان الثاني والثالث النطاق الواسع لسلطة السلطات المحلية التي تدير التسعير في قطاع الإمداد الحراري ، وتوافق على قواعد تنظيمها ، وتحسب استهلاك الطاقة الحرارية ومعايير خسائرها أثناء النقل. يسمح لك اكتمال السلطة في هذه الأمور بالتحكم في منظمات إمداد الحرارة المتعلقة بالمحتكرين.
يعكس الفصل 4 العلاقة بين مورد الطاقة الحرارية والمستهلك على أساس اتفاق

يتم النظر في جميع الجوانب القانونية للاتصال بالشبكات الحرارية.
يوضح الفصل 5 قواعد الاستعداد لموسم التدفئة وإصلاح شبكات ومصادر الحرارة. يصف ما يجب القيام به في حالة عدم الدفع بموجب العقد والتوصيلات غير المصرح بها بشبكات التدفئة.
يحدد الفصل 6 شروط انتقال المنظمة إلى حالة التنظيم الذاتي في مجال الإمداد الحراري ، وتنظيم نقل الحقوق لامتلاك واستخدام كائن الإمداد الحراري.

يجب أن يكون مستخدمو الطاقة الحرارية على دراية بأحكام القانون الاتحادي بشأن الإمداد الحراري من أجل تأكيد حقوقهم القانونية.

ميزات النظام المفتوح

ميزة النظام المفتوح هي اقتصاده. بسبب طول خطوط الأنابيب ، تتدهور جودة المياه: تصبح عكرة وتكتسب لونًا ورائحة كريهة. محاولات تنظيفه تجعل طريقة التطبيق باهظة الثمن.

يمكن رؤية أنابيب التدفئة في المدن الكبرى. لها قطر كبير وملفوفة في عازل حراري. تصنع الفروع منها إلى منازل فردية من خلال محطة فرعية حرارية. يتم توفير الماء الساخن لاستخدامه في مشعات التدفئة من مصدر مشترك. تتراوح درجة حرارته بين 50-75 درجة مئوية.

يتم توصيل الإمداد الحراري بالشبكة بطرق مستقلة ومستقلة ، وتنفيذ أنظمة تدفئة مغلقة ومفتوحة. الأول هو إمداد المياه مباشرة - باستخدام المضخات ووحدات المصاعد ، حيث تصل إلى درجة الحرارة المطلوبة عن طريق خلطها بالماء البارد. طريقة مستقلة هي توفير الماء الساخن من خلال مبادل حراري. إنه أغلى ثمناً ، لكن جودة المياه عند المستهلك أعلى.

كفاءة المبرد

الدورة التي يمر بها الناقل الحراري أكثر تعقيدًا قليلاً من الآلية المفتوحة.المبرد المبرد ، من خلال خط العودة ، يدخل إلى سخانات التدفئة أو غرف الغلايات ، حيث يتلقى درجة الحرارة من بخار العملية الساخنة للتوربينات ، أو المكثف أو يتم تسخينه في المرجل. يتم تعويض الخسائر ، إن وجدت ، بواسطة سائل المكياج ، بفضل المنظم. يحافظ الجهاز دائمًا على الضغط المحدد ، مع الحفاظ على قيمته الثابتة. إذا تم استقبال الحرارة من CHP ، يتم تسخين الناقل الحراري بواسطة بخار بدرجة حرارة 120 ° - 140 ° C.

تعتمد درجة الحرارة على الضغط وعادة ما يتم أخذ العينات من أسطوانات الضغط المتوسط. غالبًا ما يكون هناك استخلاص حرارة واحد فقط في النبات. يبلغ ضغط البخار المزال 0.12 - 0.25 ميجا باسكال ، والذي يزداد (مع الاستخراج المتحكم فيه) أثناء التبريد الموسمي أو استهلاك البخار للتهوية. عندما يبرد ، يمكن تسخين السائل بواسطة غلاية ذروة. يمكن توصيل جهاز التهوية بأحد منافذ التوربينات ، وتدخل المياه المعالجة كيميائياً إلى خزان التغذية. يتم تنظيم الحرارة التي يتم إزالتها للمستهلكين ، والتي يتم الحصول عليها من مكثفات البخار والبخار ، نوعياً ، أي مع الحجم الثابت للناقل ، يتم تنظيم درجة الحرارة فقط.

من خلال خط أنابيب الشبكة ، يدخل المبرد إلى وحدة التسخين ، حيث تشكل دوائر التسخين درجة الحرارة المطلوبة. تقوم دائرة إمداد المياه بذلك بمساعدة خط دوران ومضخة ، بعد تلقي الماء المسخن بواسطة مبادل حراري وخلطه بماء الصنبور ومياه التبريد في الأنابيب. يحتوي جهاز التسخين على صمامات تحكم خاصة به ، مما يجعل من الممكن التأثير نوعيًا على استخراج الحرارة. يفترض النظام المغلق تنظيمًا مستقلاً لاستخراج الحرارة.

ومع ذلك ، لا يتمتع مثل هذا المخطط بالمرونة الكافية ويجب أن يكون له خط أنابيب إنتاجي. من أجل تقليل الاستثمارات في شبكة التدفئة ، يتم تنظيم لائحة مقترنة ، حيث يحدد منظم تدفق إمدادات المياه التوازن في اتجاه إحدى الدوائر. نتيجة لذلك ، يتم تعويض الطلب على التدفئة من دائرة التسخين.

عيب هذا التوازن هو درجة حرارة عائمة إلى حد ما للغرف المدفأة. تسمح المعايير بتقلبات درجة الحرارة في حدود 1 - 1.5 درجة مئوية ، والتي تحدث عادة حتى يتجاوز الحد الأقصى لاستهلاك المياه 0.6 من المستوى المحسوب للتدفئة. كما هو الحال في نظام الإمداد الحراري المفتوح ، من الممكن استخدام مراقبة جودة مشتركة لإمداد الحرارة. عندما يتم حساب معدل تدفق المبرد وشبكات نقل الحرارة نفسها لحمل نظام التدفئة والتهوية ، فإن زيادة درجة حرارة الناقل للتعويض عن الحاجة إلى الإمداد الساخن. في مثل هذه الحالة ، يعمل القصور الذاتي للمباني كمراكم للحرارة ، مما يعمل على تسوية تقلبات درجات الحرارة الناتجة عن الاستخراج غير المتكافئ للحرارة من النظام المتصل.

نظام تدفئة مفتوح

في هذا الشكل ، يتم إرسال الماء المغلي إلى مصدر المياه مباشرة من أنابيب التسخين ، مما يسمح لك بتجنب الاستهلاك الكامل تمامًا حتى لو تم أخذ حجمه بالكامل. في العهد السوفيتي ، كان عمل حوالي نصف جميع شبكات التدفئة يعتمد على هذا المبدأ. ترجع هذه الشعبية إلى حقيقة أن المخطط ساعد في استخدام موارد الطاقة بشكل أكثر اقتصادا وتقليل تكلفة التدفئة بشكل كبير في الشتاء وإمدادات المياه الساخنة.

ومع ذلك ، فإن طريقة إمداد المباني السكنية بالحرارة والمياه المغلية لها عيوب كثيرة. الشيء هو أن الماء المسخن في كثير من الأحيان ، بسبب غرضه المزدوج ، لا يفي بالمعايير الصحية والصحية. يمكن للحامل الحراري أن يدور عبر الأنابيب المعدنية لفترة طويلة قبل أن يدخل الصنابير. نتيجة لذلك ، غالبًا ما يغير لونه ويكتسب رائحة كريهة. بالإضافة إلى ذلك ، حدد موظفو الخدمات الصحية والوبائية مرارًا وتكرارًا الكائنات الحية الدقيقة الخطرة فيها.

الحاجة إلى تصفية مثل هذه المياه قبل إمدادها بنظام إمداد الماء الساخن يقلل بشكل كبير من الكفاءة ويزيد من تكلفة التدفئة. في الوقت نفسه ، حتى الآن ، لا توجد طريقة فعالة حقًا لتنقية هذه المياه. الطول الكبير لخطوط الأنابيب في الواقع يجعل هذا الإجراء عديم الفائدة.

يحدث تداول الماء في مثل هذا النظام بسبب مراعاة العمليات الديناميكية الحرارية في التصميم. يرتفع السائل الساخن ويترك السخان بسبب زيادة الضغط. في نفس الوقت ، الماء البارد يخلق ضغطًا أقل قليلاً عند مدخل الغلاية. هذا هو ما يسمح لسائل التبريد بالتحرك بشكل مستقل من خلال الاتصالات.

الماء ، مثل أي سائل آخر ، يزداد حجمه عند تسخينه. لذلك ، من أجل منع الحمل الزائد على شبكات التدفئة ، فإن تصميمها يشتمل بالضرورة على خزان تمدد مفتوح خاص يقع فوق مستوى المرجل والأنابيب. يتم ضغط المبرد الزائد هناك. وهذا يعطي أسبابًا لاستدعاء مثل هذا النظام مفتوحًا.

يحدث التسخين في هذه الحالة حتى 65 درجة مئوية ، ثم يتدفق الماء مباشرة عبر الصنابير إلى منازل المستهلكين. يسمح هذا النظام بتركيب خلاطات بسيطة غير مكلفة.

نظرًا لحقيقة أنه من المستحيل التنبؤ بكمية المياه الساخنة التي سيتم استخدامها ، يتم توفيرها دائمًا مع مراعاة أعلى طلب.

رسم مخطط إمداد حراري

مخطط الإمداد الحراري هو وثيقة ما قبل المشروع والتي تعكس العلاقات القانونية ، وشروط تشغيل وتطوير النظام لتوفير التدفئة لمنطقة حضرية ، مستوطنة. فيما يتعلق به ، يتضمن القانون الاتحادي قواعد معينة.

1. بالنسبة للمستوطنات التي تمت الموافقة عليها من قبل السلطات التنفيذية أو الحكومة الذاتية المحلية ، اعتمادًا على عدد السكان.
2. يجب أن تكون هناك منظمة إمداد حراري واحدة للمنطقة المعنية.
3. يشير المخطط إلى مصادر الطاقة مع معلماتها الرئيسية (التحميل ، وجداول العمل ، وما إلى ذلك) ونصف قطر العمل.
4. يشار إلى التدابير اللازمة لتطوير نظام الإمداد الحراري ، والحفاظ على السعات الزائدة ، وتهيئة الظروف لتشغيله دون انقطاع.

تقع مرافق الإمداد الحراري داخل حدود المستوطنة وفقًا للمخطط المعتمد.

أنابيب شبكة التدفئة

حاليا ، المحلية في حالة سيئة. نظرًا لارتفاع نسبة التآكل في الاتصالات ، فمن الأرخص استبدال أنابيب التدفئة الرئيسية بأخرى جديدة بدلاً من إجراء إصلاحات مستمرة.

من المستحيل تحديث جميع الاتصالات القديمة في البلد على الفور. أثناء البناء أو الإصلاحات الرئيسية للمنازل ، يتم تركيب أنابيب جديدة عدة مرات لتقليل فقد الحرارة. يتم تصنيع أنابيب أنابيب التدفئة وفقًا لتقنية خاصة ، لملء الفجوة بين الأنبوب الفولاذي الموجود بالداخل والقشرة بالرغوة.

يمكن أن تصل درجة حرارة السائل المنقول إلى 140 درجة مئوية.

يتيح لك استخدام رغوة البولي يوريثان كعزل حراري الاحتفاظ بالحرارة بشكل أفضل بكثير من مواد الحماية التقليدية.

التدفئة المستقلة لمبنى سكني

في المباني من النوع القديم يوفر المشروع نظام مركزي. تسمح لك المخططات الفردية باختيار أنواع أنظمة الإمداد الحراري من حيث تقليل تكاليف الطاقة. من الممكن هنا إيقاف تشغيل الهاتف المحمول إذا لم تكن هناك حاجة لذلك.

تم تصميم الأنظمة المستقلة مع مراعاة معايير التدفئة. بدون هذا ، لا يمكن تشغيل المنزل. اتباع القواعد يضمن الراحة لسكان المنزل.

عادة ما يكون مصدر تسخين المياه غاز أو غلاية كهربائية. من الضروري اختيار طريقة لتنظيف النظام. في الأنظمة المركزية ، يتم استخدام الطريقة الهيدروديناميكية. لوحده ، يمكنك استخدام مادة كيميائية. في هذه الحالة ، من الضروري مراعاة سلامة تأثير الكواشف على المشعات والأنابيب.

نظام تدفئة مستقل مغلق

في الوقت الحاضر ، عند تركيب منازل مرجل جديدة ، أصبح مخططًا مستقلًا لتوصيل نظام التدفئة أكثر استخدامًا. يحتوي على دائرة دوران رئيسية وإضافية ، مفصولة هيدروليكيًا بواسطة مبادل حراري. أي أن المبرد من بيت الغلاية أو CHP يذهب إلى نقطة التسخين المركزية ، حيث يدخل المبادل الحراري ، هذه هي الدائرة الرئيسية. الدائرة الإضافية هي نظام تدفئة المنزل ، حيث يدور المبرد الموجود فيه من خلال نفس المبادل الحراري ، ويتلقى الحرارة من مياه الشبكة من غرفة الغلاية. يظهر مخطط تشغيل نظام مستقل في الشكل:

ولكن ماذا عن الإمداد المركزي بالمياه الساخنة ، لأنه من المستحيل الآن أخذها من الرئيسي ، ودرجة الحرارة مرتفعة للغاية هناك (من 105 إلى 150 درجة مئوية)؟ الأمر بسيط: يسمح مخطط التوصيل المستقل بتركيب أي عدد من المبادلات الحرارية اللوحية المتصلة بخطوط الأنابيب الرئيسية. أحدهما سيوفر التدفئة لنظام التدفئة في المنزل ، والثاني يمكن أن يجهز المياه للاحتياجات المنزلية. كيف يتم تنفيذ ذلك موضح في الرسم التخطيطي:

للتأكد من أن الماء الساخن يصل دائمًا إلى نفس درجة الحرارة ، يتم إغلاق دائرة DHW من خلال تنظيم المكياج التلقائي في خط أنابيب الإرجاع. في المباني السكنية ، يمكن رؤية خط إرجاع دوران الماء الساخن في الحمام ، ويتم توصيل قضبان المناشف الساخنة به.

من الواضح أن تشغيل نظام التدفئة المستقل له العديد من المزايا:

• لا تعتمد دائرة التدفئة المنزلية على جودة المبرد الخارجي وحالة الشبكات الرئيسية وانخفاض الضغط. يقع الحمل بأكمله على المبادل الحراري للوحة ؛
• من الممكن تنظيم درجة الحرارة في الغرف بمساعدة الصمامات الحرارية ؛
• يمكن ترشيح المبرد في دائرة صغيرة وتنظيفه من الأملاح ، والشيء الرئيسي هو أن الأنابيب في حالة جيدة ؛
• في نظام DHW سيكون هناك مياه صالحة للشرب تدخل إلى المنزل من خلال شبكة المياه الرئيسية.

ومع ذلك ، نظرًا لوجود سائل تبريد متسخ منخفض الجودة في الشبكة المركزية ، سيلزم التنظيف الدوري لنظام تدفئة مستقل ، أو بالأحرى ، مبادل حراري للوحة. لحسن الحظ ، هذا ليس بالأمر الصعب. عيب آخر هو ارتفاع تكاليف شراء المعدات ، وهي: المبادلات الحرارية ومضخات الدوران وصمامات الإغلاق والتحكم. لكن النظام المغلق أكثر موثوقية وأمانًا من النظام المفتوح ، فهو يلبي المتطلبات الحديثة أكثر ويتكيف بشكل أفضل مع المعدات الجديدة.

الاختلافات بين أنظمة التدفئة المفتوحة والمغلقة

هناك السمات المميزة التالية لأنظمة التدفئة المفتوحة والمغلقة:

موقع خزان التمدد.
في نظام التسخين المفتوح ، يوجد الخزان في أعلى نقطة في النظام ، وفي نظام مغلق ، يمكن تركيب خزان التمدد في أي مكان ، حتى بجانب المرجل.
نظام التسخين المغلق معزول عن التدفقات الجوية ، مما يمنع دخول الهواء. هذا يزيد من عمر الخدمة.
بسبب خلق ضغط إضافي في العقد العلوية من النظام ، تقل احتمالية وجود جيوب هوائية
في مشعات تقع في الأعلى.
في نظام التسخين المفتوح ، يتم استخدام الأنابيب ذات القطر الكبير ،
مما يسبب الإزعاج ، كما يتم تركيب الأنابيب بزاوية لضمان الدوران. ليس من الممكن دائمًا إخفاء الأنابيب السميكة الجدران

لضمان كافة قواعد الهيدروليكا
من الضروري مراعاة منحدرات توزيع التدفقات ، ارتفاع المصعد ، المنعطفات ، التضييق ، التوصيل بالمشعات.
في نظام التدفئة المغلق ، يتم استخدام أنابيب ذات قطر أصغر ، مما يقلل من تكلفة البناء.

أيضًا ، في نظام التدفئة المغلق ، من المهم تثبيت المضخة بشكل صحيح ،
لتجنب الضوضاء.

فوائد نظام التدفئة المفتوح

• صيانة بسيطة للنظام ؛
• عدم وجود مضخة يضمن التشغيل الصامت ؛
• تسخين موحد للغرفة الساخنة ؛
• البدء السريع وإيقاف النظام ؛
• الاستقلال عن مصدر الطاقة ، إذا لم يكن هناك كهرباء في المنزل ، فسيكون النظام قيد التشغيل ؛
• موثوقية عالية
• لا توجد مهارات خاصة مطلوبة لتثبيت النظام ، أولاً وقبل كل شيء ، يتم تثبيت غلاية ، وستعتمد قوة المرجل على المنطقة المراد تسخينها.

عيوب نظام التدفئة المفتوح

• إمكانية تقليل عمر النظام عند دخول الهواء ، حيث يقل انتقال الحرارة ، مما يؤدي إلى التآكل ، وتعطل دوران المياه ، وتشكيل سدادات الهواء ؛
• يمكن أن يتسبب الهواء الموجود في نظام التسخين المفتوح في حدوث تجويف ، مما يؤدي إلى تدمير عناصر النظام الموجودة في منطقة التجويف ، مثل التركيبات وأسطح الأنابيب ؛
• إمكانية التجميد
  المبرد في خزان التمدد
• تدفئة بطيئة
  الأنظمة بعد التبديل ؛
• ضروري تحكم ثابت بالمستوى
  المبرد في خزان التمدد لمنع التبخر ؛
• استحالة استخدام مضاد التجمد كمبرد ؛
• مرهقة بدرجة كافية
• انخفاض الكفاءة.

مزايا نظام التدفئة المغلق

• بسيطة التركيب
  ;
• ليست هناك حاجة لمراقبة مستوى المبرد باستمرار ؛
• فرصة تطبيقات التجمد
  دون خوف من إزالة الجليد من نظام التدفئة ؛
• عن طريق زيادة أو تقليل كمية المبرد المزود للنظام ، فمن الممكن تنظيم درجة الحرارة
  في الغرفة؛
• بسبب نقص تبخر المياه ، تقل الحاجة إلى إطعامها من مصادر خارجية ؛
• تنظيم ضغط مستقل
• النظام اقتصادي ومتقدم تقنيًا ، وله عمر خدمة أطول ؛
• إمكانية الاتصال بنظام التدفئة المغلق للمصادر الإضافية للتدفئة.

عيوب نظام التدفئة المغلق

• العيب الرئيسي هو اعتماد النظام على التوافر مصدر طاقة دائم
  ;
• المضخة تتطلب الكهرباء
• لإمدادات الطاقة في حالات الطوارئ ، فمن المستحسن شراء صغيرة مولد كهرباء
  ;
• في حالة انتهاك ضيق المفاصل ، قد يدخل الهواء إلى النظام ؛
• أبعاد خزانات غشاء التمدد في الأماكن المغلقة بمساحة كبيرة ؛
• يمتلئ الخزان بالسائل بنسبة 60-30٪ ، وتسقط أقل نسبة تعبئة على الخزانات الكبيرة ، وفي المنشآت الكبيرة يتم استخدام خزانات بحجم يقدر بعدة آلاف من اللترات.
• هناك مشكلة في وضع مثل هذه الخزانات ، وتستخدم تركيبات خاصة للحفاظ على ضغط معين.

يختار كل شخص يقوم بتثبيت نظام التدفئة النظام الأبسط والأكثر موثوقية بالنسبة له.

فتح نظام التدفئة بفضل سهولة الاستعمال،
موثوقية عالية ، تستخدم للتدفئة المثلى مساحات صغيرة.
يمكن أن تكون منازل ريفية صغيرة من طابق واحد ، وكذلك منازل ريفية.

نظام التدفئة المغلق أكثر حداثة وأكثر تطوراً. يتم استخدامه في المباني متعددة الطوابق والبيوت.

ميزات النظام المغلق

يتم إجراء الحرارة الرئيسية في شكل دائرة مغلقة منفصلة. يتم تسخين الماء الموجود فيه من خلال المبادلات الحرارية من CHP الرئيسي. مطلوب هنا. نظام درجة الحرارة أكثر استقرارًا ، والماء أفضل. يبقى في النظام ولا يأخذها المستهلك. يتم استعادة الحد الأدنى من فاقد المياه عن طريق المكياج التلقائي.

يستقبل النظام الذاتي المغلق الطاقة من المبرد المزود إلى نقاط الحرارة. هناك ، يتم إحضار الماء إلى المعلمات المطلوبة. لأنظمة التدفئة والماء الساخن ، مختلفة

عيب النظام هو تعقيد عملية معالجة المياه. كما أن توصيل المياه إلى نقاط الحرارة البعيدة عن بعضها أمر مكلف.

نظام تدفئة مفتوح مستقل

السمة الرئيسية للنظام التابع هي أن المبرد الذي يتدفق عبر الشبكات الرئيسية يدخل المنزل مباشرة. يطلق عليه مفتوح لأن المبرد مأخوذ من خط أنابيب الإمداد لتزويد المنزل بالماء الساخن. في أغلب الأحيان ، يتم استخدام مثل هذا المخطط عند توصيل المباني السكنية متعددة الشقق والمباني الإدارية والمباني العامة الأخرى بشبكات التدفئة. يظهر تشغيل مخطط نظام التدفئة المعتمد في الشكل:

عندما تصل درجة حرارة المبرد في أنبوب الإمداد إلى 95 درجة مئوية ، يمكن توجيهه مباشرة إلى أجهزة التسخين. إذا كانت درجة الحرارة أعلى ووصلت إلى 105 درجة مئوية ، فيتم تركيب وحدة خلط للخلط عند مدخل المنزل ، وتتمثل مهمتها في خلط الماء القادم من المشعات إلى المبرد الساخن من أجل خفض درجة حرارته.

كان المخطط شائعًا للغاية خلال الحقبة السوفيتية ، عندما كان عدد قليل من الناس يهتمون باستهلاك الطاقة. الحقيقة هي أن الاتصال المعتمد مع وحدات خلط المصعد يعمل بشكل موثوق تمامًا وعمليًا لا يتطلب إشرافًا ، كما أن أعمال التركيب وتكاليف المواد رخيصة جدًا. مرة أخرى ، ليست هناك حاجة لمد أنابيب إضافية لتزويد المنازل بالمياه الساخنة عندما يمكن نقلها بنجاح من مصدر التدفئة الرئيسي.

ولكن هذا هو المكان الذي تنتهي فيه الجوانب الإيجابية للنظام التابع. وهناك العديد من الأشياء السلبية:

• الأوساخ والحجم والصدأ من خطوط الأنابيب الرئيسية تدخل بأمان جميع البطاريات الاستهلاكية. لم تكن مشعات الحديد الزهر القديمة والحمل الحراري الفولاذية تهتم بمثل هذه الأشياء الصغيرة ، لكن الألمنيوم الحديث وأجهزة التدفئة الأخرى لم تهتم بالتأكيد ؛
• نظرًا لانخفاض استهلاك المياه وأعمال الإصلاح وأسباب أخرى ، غالبًا ما يحدث انخفاض في الضغط في نظام تدفئة تابع ، وحتى مطرقة مائية. وهذا يهدد بعواقبه على البطاريات الحديثة وخطوط أنابيب البوليمر ؛
• جودة المبرد تترك الكثير مما هو مرغوب فيه ، لكنه يذهب مباشرة إلى إمدادات المياه. وعلى الرغم من أن المياه في غرفة الغلاية تمر بجميع مراحل التنقية والتحلية ، إلا أن كيلومترات من الطرق السريعة الصدئة القديمة تجعلها محسوسة ؛
• ليس من السهل تنظيم درجة الحرارة في الغرف. حتى الصمامات الثرموستاتية ذات التجويف الكامل تفشل بسرعة بسبب رداءة نوعية المبرد.

مزايا

لسوء الحظ ، في فضاء ما بعد الاتحاد السوفيتي ، لا يزال توفير الحرارة للغالبية العظمى من المستهلكين منظمًا وفقًا للنظام القديم المفتوح. يعد المخطط المغلق بمكاسب كبيرة من نواح كثيرة. هذا هو السبب في أن الانتقال إلى التدفئة المغلقة ، على نطاق وطني ، يمكن أن يحقق فوائد اقتصادية جدية. على سبيل المثال ، في روسيا ، على مستوى الدولة ، أصبح الانتقال إلى خيار أكثر اقتصادا جزءًا من برنامج توفير الطاقة للمستقبل.

سيؤدي رفض النظام القديم إلى تقليل فقد الحرارة ، بسبب إمكانية التعديل الدقيق للاستهلاك. كل نقطة حرارة لديها القدرة على تنظيم استهلاك الحرارة بدقة من قبل المشتركين.

تتأثر معدات التدفئة التي تعمل في الوضع المعزول لنظام مغلق بشكل أقل بكثير بالعوامل التي تدخلها الشبكة المفتوحة. والنتيجة هي إطالة عمر الغلايات ومنشآت تحضير الحرارة والاتصالات الوسيطة.

لا يتطلب مقاومة متزايدة للضغط العالي في جميع أنحاء خطوط التوصيل الحراري ، وهذا يقلل بشكل كبير من معدل حوادث خطوط الأنابيب بسبب رشقات الضغط. وهذا بدوره يقلل من فقدان الحرارة بسبب التسربات. ونتيجة لذلك ، فإن التوفير والاستقرار وجودة الحرارة وإمدادات المياه الساخنة تعوض عن أوجه القصور في النظام. وهم موجودون أيضًا. لا يمكن تنفيذ الإجراءات مركزيًا. تتطلب كل دائرة مغلقة فردية صيانتها الخاصة. سواء كانت توربينات أو دوائر المشتركين أو خط وسيط.

كل محطة حرارية هي وحدة منفصلة لمعالجة المياه.على الأرجح ، عند ترقية الدائرة من الفتح إلى المغلق ، سيكون من الضروري في معظم الحالات زيادة المساحة المطلوبة لتركيب معدات ITP ، وكذلك إعادة تنظيم مصدر الطاقة. بالإضافة إلى ذلك ، يزداد استهلاك الماء البارد لتزويد المبنى بشكل كبير ، حيث يتم استخدامه للتدفئة في المبادلات الحرارية وكذلك للمستهلك ، مع اتصال مستقل بالماء الساخن. وهذا يستلزم دائمًا إعادة بناء إمدادات المياه من أجل التحول إلى دائرة ساخنة مغلقة.

سيستلزم الإدخال العالمي للتوصيل المستقل للمعدات الساخنة بشبكات التدفئة زيادة كبيرة في الحمل على شبكات الإمداد بالمياه الباردة الخارجية ، حيث سيتعين تغذية المستهلكين بالأحجام المتزايدة المطلوبة لإمدادات المياه الساخنة ، والتي يتم توفيرها الآن من خلال شبكات التدفئة . بالنسبة للعديد من المناطق ، سيصبح هذا عقبة خطيرة أمام التحديث. سوف تتسبب المعدات الإضافية مع وحدات الضخ في منشآت الإمداد الساخن والدوران ، في آليات التدفئة في المباني ، في تحميل إضافي على الشبكات الكهربائية ، كما أنه من المستحيل الاستغناء عن إعادة بنائها.
