طرق ضبط نظام التدفئة

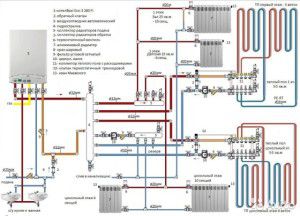

نظام تدفئة بصمامات تحكم
هناك عدة طرق لتغيير خصائص الإمداد الحراري. يعد الضبط الهيدروليكي لنظام التدفئة في الوقت المناسب ضروريًا لتثبيت الضغط في مناطق معينة والمخطط بأكمله. يعمل تصحيح درجة الحرارة كأداة لتغيير درجة تسخين الهواء في غرفة معينة. في أغلب الأحيان ، يتم استخدام صنبور لضبط درجة حرارة التسخين.
تعتمد جميع الخصائص المذكورة أعلاه إلى حد كبير على تشغيل المرجل. ومع ذلك ، لتطبيع معلمات النظام ، من الضروري تثبيت مكونات إضافية. اعتمادًا على الوظيفة ، يتم تقسيمها إلى الأنواع التالية:
- درجة حرارة. يعمل من أجل سد جزئي أو كامل لتدفق المبرد في المشعات أو في دائرة منفصلة. بمساعدة الصنابير أو منظم الحرارة أو وحدات الخلط ، يتم ضبط بطاريات التدفئة في الشقة ؛
- ضغط. يمكن أن تؤدي الاختلافات في درجة الحرارة بين التدفق والعودة إلى ارتفاع الضغط. سيؤدي هذا إلى عدم توازن النظام ، مما سيزيد من أدائه سوءًا. للتخلص من هذه المشكلة ، يتم تثبيت الأسهم الهيدروليكية ، كما تفعل مع أنابيب التجميع.
من الناحية العملية ، فإن ضبط الصنابير في الوقت المناسب على مشعات التدفئة يقلل من تكاليف الطاقة. أيضًا ، بمساعدة صمامات التحكم ، يمكنك تغيير درجة تسخين الهواء في الغرفة.
يجب أن يتطابق الأداء الفعلي لنظام التدفئة مع تلك المحسوبة. بهذه الطريقة ، يمكن تقليل عدد عناصر الضبط.
كيفية اختيار المعدات
يستخدم هذا النوع من الرافعات على نطاق واسع في المعدات في صناعات النفط والصناعات الكيماوية.
بالنسبة لخط الأنابيب التقليدي بالماء ، يمكنك اختيار صمام مصنوع من الحديد الزهر الرمادي بأمان. جهاز مصنوع من البرونز أو النيكل أو الفولاذ المقاوم للصدأ مناسب للبيئات العدوانية التي تسبب تآكل المعدن. لخدمة الضغط العالي ، يتم اختيار صمامات فولاذية كربونية متينة وموثوقة. بالنسبة لأنابيب التسخين ، يتم استخدام صنابير مصنوعة من فولاذ الكروم والموليبدينوم المقاوم للحرارة.
يجب أن تستوفي الصمامات الإبرة المتطلبات التالية:
- عندما يتم فتح الصمام ، لا تسقط الإبرة من المقبس ، وعندما يتم إغلاقها ، فإنها تستقر على الدعم.
- يجب أن يشير السهم إلى اتجاه الإغلاق.
- يتيح الخيط الموجود على المسمار إمكانية الإغلاق في أقرب وقت يصل إلى نصف دورة واحدة ، ولكن ليس أكثر من دورة واحدة.
- لا ينبغي إزالة الإبرة من الجسم تمامًا عند فكها.
انه مهم
- إذا كان نظام التسخين بطول كبير وكان التعديل السلس للضغط مطلوبًا ، فسيكون اختيار صمام إبرة هو الحل الأفضل.
- يتم اختيار مادة الصمام وفقًا لبيئة العمل.
- إذا كان الجسم يحتوي على طلاء مجلفن ، فيمكن استخدام الرافعة في الغرف ذات الرطوبة العالية وتغيرات درجة الحرارة.
- إذا كان المبرد يدور بشكل غير متساو ، فقد يدخل الهواء إلى النظام. أقفال الهواء هي السبب الأكثر شيوعًا لمشعات التبريد. لذلك ، يتم تثبيت رافعة إبرة (رافعة Maevsky) في الجزء العلوي من البطارية. يمكن تحريك الصمام بمسمار قفل برأس مربع. في حالة عدم وجوده ، يمكنك استخدام مفك البراغي. يتم تثبيت الصمام على الجانب المقابل للجانب الذي تنتقل منه الحرارة عبر الأنبوب. يتم تشغيل صنبور إبرة الفولاذ المقاوم للصدأ في عكس اتجاه عقارب الساعة. بعد خروج كل الهواء ، يتم فك الصمام.
يوجد داخل الصمام مصراع على شكل جسم ثورة مع محور عمودي على تدفق الوسط. يحتوي المصراع (القابس) على فتحة لمرور وسيط العمل. إذا تزامن محور الثقب مع محور الأنبوب ، يكون الصمام مفتوحًا ؛ إذا كان المحور متعامدًا على محور خط الأنابيب ، يتم إغلاق الصمام.وبالتالي ، لفتح الصمام ، يلزم دوران واحد فقط للصمام بزاوية 90 درجة ، بينما يتطلب الصمام عدة دورات.
يستخدم الصمام الإبري لتنظيم تدفق الوسط السائل أو الغازي في خط الأنابيب. نطاق تطبيقه واسع: من أنابيب المياه إلى المعدات في مصافي النفط ، في المرافق وفي الإمداد الحراري.
يعمل على ضبط التسخين بصمامات الإغلاق
خلال العملية ، يجب أن يكون الماء الداخل إلى النظام بدرجة حرارة ثابتة. كقاعدة عامة ، يتم إجراء التنظيم وفقًا لاختلافات درجات الحرارة عن طريق تغيير حجم المياه المزودة ، والتي تعتمد على نوع نظام التدفئة والمدخلات الحرارية.
تعتمد قطرات درجة الحرارة على حجم المياه المستهلكة وهذه القيمة متناسبة عكسيًا. وبالتالي ، من أجل زيادة الفرق إلى القيمة المطلوبة ، من الضروري تقليل معدل تدفق المبرد. للقيام بذلك ، قم إما بتغطية الصمام الموجود عند الإدخال أو تقليل التدفق نفسه.
كلما زادت كمية المياه التي تمر عبر أجهزة التسخين ، زادت سرعة حركتها ، وبالتالي ، يبرد المبرد بدرجة أقل. نتيجة لذلك ، يرتفع متوسط درجة الحرارة في المبرد ويزداد نقل الحرارة للجهاز. بعد الانتهاء من الضبط في الوحدة الحرارية ، تخضع الرافعات المنفصلة للهيكل للتعديل. في حالة حدوث مشاكل ، يتم إجراء الإصلاحات بحيث يمكن استخدام صمامات التحكم في نظام التسخين على الصاعد أو صمامات الموازنة (لمزيد من التفاصيل: "صمامات التحكم في مشعات التدفئة ، وتركيب الصمامات").
تظهر إحدى طرق ضبط نظام التدفئة في الفيديو:
عند وجود حنفيات فقط على رافعات التسخين ، يتم إجراء الضبط الأولي فقط. في الوقت نفسه ، يؤخذ في الاعتبار أنه كلما اقترب الناهض من الإدخال ، يجب فتح الصنبور قليلاً. يعد ذلك ضروريًا حتى تمر صمامات الإغلاق الخاصة بالتدفئة عند أقرب رافع للحد الأدنى من الماء.
في نفس الوقت ، على الناهض الموجود في الأبعد ، تحتاج إلى فتح نقرة ، كما هو الحال في الصورة. أولاً ، يقومون بفحص جودة تدفئة الأبعد من حيث الموقع والانتهاء من النوع الأقرب.
عادة ، في الأنظمة ثنائية الأنابيب ، تسخن الأجهزة الموجودة في الطوابق العليا بسبب الضغط. إذا لم يكن هذا العيب موجودًا في الطابق السفلي ، فمن الضروري ضبط مشعات التدفئة العلوية. في حالة وجود صمام ضبط مزدوج ، من الممكن تقليل منطقة التدفق. في حالة عدم وجود مثل هذه الصنابير ، يتم ضبط بطاريات التدفئة عن طريق تركيب غسالات دواسة الوقود.
في أنظمة الإمداد الحراري ثنائية الأنابيب ، سيزداد توحيد تسخين المشعات مع زيادة استهلاك المياه. العامل الأكثر أهمية في هياكل التدفئة هو ضغط التشغيل (اقرأ: "الفقد وانخفاض الضغط في نظام التدفئة - نحن نحل المشكلة"). لخفضه ، استخدم منظم ضغط في نظام التدفئة ، ولزيادته ، مضخات الدورة الدموية.
لا يمكن أن تتجاوز درجة حرارة الناقل الحراري أثناء تنظيم الجهاز 50-60 درجة مئوية. بعد الانتهاء من الضبط ، يجب رفع درجة حرارة الماء إلى 90 درجة مئوية ، ويجب فحص تدفئة المشعات مرة أخرى في نظام درجة الحرارة هذا. يُنصح بطلب خدمة المتخصصين لضبط أنظمة التدفئة.
مزايا وعيوب صنابير الإبرة
الفوائد هي:
- تعديل التدفق السلس
- الصمام مصنوع من مادة مضادة للتآكل ، وبالتالي فإن صمام الإبرة قوي ومتين ؛
- إمكانية تفكيك الصمام لاستبدال الختم القديم ؛
- الحماية من الصدمات الهيدروليكية التي يمكن أن تحدث عند فتح الصنبور وإغلاقه بسرعة ؛
- الصمام يقاوم ضغط أقصى 220 بار ؛
- يمكن أن تختلف درجة الحرارة المتوسطة من -20 درجة إلى + 200 درجة مئوية ؛
- يمكن توصيل الصنبور بخيط بوصة أو خيط أسطواني.
للرافعات الإبرة أيضًا عيوب:
- تغذية في اتجاه واحد
- استحالة تطبيق خطوط الأنابيب بالمياه القذرة ؛
- طول البناء الكبير
- لا يمكن إصلاح صمام الإبرة (عند شراء صمام جديد ، لا تدخر الجودة ، وإلا فلن يستمر الصمام طويلاً).
صمامات التحكم في التدفئة
ومع ذلك ، بالإضافة إلى أنواع الصمامات الموضحة أعلاه ، يتم تثبيت الصمامات لتنظيم التسخين. كآلية رئيسية لإغلاق الماء ، يتم استخدام هيكل قفل الإبرة أو مع لوحة ضبط. اعتمادًا على الوظائف التي يؤدونها ، يتم تقسيمهم إلى نوعين:
- الضبط التلقائي لحجم الماء - غالبًا ما يستخدم لهذا الغرض هو تصميم صمام إبرة للتدفئة ؛
- خلط تيارين (مع الماء الساخن والبارد) لإنشاء نظام درجة الحرارة المطلوب. في التدفئة المستقلة ، يتم تثبيت هذه الصمامات على مجمع لأرضية ساخنة بالماء.
صمامات برأس حراري

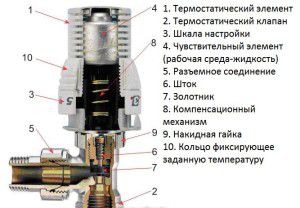

صمام برأس حراري
يتضمن أبسط تصميم لصمام توسيع التسخين ساق إبرة متصل بعنصر تحكم ثرموستاتي. اعتمادًا على درجة حرارة الوسط ، فإنه يميل إلى التمدد أو الانكماش. هذا ينظم كمية المبرد التي تدخل المبرد.
يتم تركيب هذا الجهاز مباشرة على أنبوب مدخل الرادياتير. عند الاختيار ، يجب أن يؤخذ في الاعتبار أن صمامات الموازنة لنظام التدفئة يمكن أن تكون من نوعين - مع ضبط يدوي لدرجة حرارة حدود المبرد والقدرة على الاتصال بأجهزة استشعار خارجية. تسمى هذه الأخيرة بمحركات مؤازرة وهي مصممة للتركيب على صمامات إبرة لتسخين المشعات أو وحدات الخلط.
محركات مؤازرة على مجمع تسخين أرضية الماء
على عكس الصمام المصمم للتدفئة ، فإن المشغل متصل بجهاز استشعار درجة حرارة خارجية أو وحدة تحكم إلكترونية. عندما تتغير أي معلمات لتسخين الهواء في الغرفة أو درجة الحرارة الخارجية ، يتحول ساق الصمام. وبالتالي ، يتم تنظيم تدفق المبرد في قسم معين من النظام.
يجب تركيب مقياس الحرارة الخارجي المتصل بصمام التمدد الحراري في مكان غير معرض لأشعة الشمس المباشرة.
هل يمكن استخدام هذا الجهاز مع صمام المبرد في التدفئة؟ غالبًا ما يتم تركيبها على صمام ثنائي أو ثلاثي الاتجاه لخلط الماء الساخن والبارد. التثبيت في المشعات غير عملي ، لأن صمام التحكم في المبرد سيؤدي نفس الوظائف ، لكن تكلفته أقل بكثير.
| اسم | ملحوظة | السعر ، فرك. |
| صمام الكرة Valtec ½ " | ستانلس ستيل | 160 |
| صمام بإبرة Fiv Oasi ½ " | مع امكانية تركيب رأس حراري | 310 |
| رأس حراري دانفوس | تصاعد أفقي | 816 |
| سيرفو كيرمي | التثبيت عبر محول الصمام | 703 |
بغض النظر عن اختيار صمام نظام التدفئة: إبرة ، تنظيم ، المبرد ، تحتاج إلى اختيار النموذج المناسب مع مجموعة التثبيت المناسبة. بعد تثبيت الجهاز ، يجب ألا تتغير سعة نقل النظام وخصائصه.
يخبر الفيديو عن الفروق الدقيقة لتركيب صمام ثرموستاتي على المبرد في نظام تسخين أحادي الأنبوب:
https://youtube.com/watch؟v=83LWCYqAFEk
صنبور إبرة الفولاذ المقاوم للصدأ
رسم إبرة رافعة.
ينظم تدفق الوسط المتحرك بسلاسة ، وغالبًا ما يستخدم عند الضغط العالي. الجسم مصنوع من الفولاذ الكربوني المقاوم للصدأ وله مقاومة كهربائية عالية ويمكن أن يجف.
الجهاز ضروري لفصل مقياس الضغط وتطهيره وتوصيله. يتم تثبيت الصمام أمام مقياس الضغط بحيث يمكن ، إذا لزم الأمر ، منع التدفق إلى الجهاز الحساس. يمكن أن يؤدي الإغلاق الحاد إلى تدمير الأنبوب ، ويساعد صمام الإبرة الفولاذي المقاوم للصدأ على تحمل الأحمال.يحتوي الصمام على ثلاثة أوضاع: "مغلق" و "مفتوح" و "مفتوح جزئيًا".
يمكن إغلاق الصمامات أو تنظيمها أو موازنةها (حسب الغرض). التدفق المار أو الزاوي أو المباشر (وفقًا لخصائص التصميم). على شكل قرص وعلى شكل إبرة (حسب نوع الإمساك). غدة أو منفاخ (حسب نوع ختم المغزل والغطاء). يمكن أن يكون الخيط الموجود على الصمام خارجيًا أو مغمورًا (حسب موقع الجوز الجذعي).
الإعدادات الرئيسية:
- التحويل اليدوي
- اتصال مشفه بخط الأنابيب ، اقتران - بمقياس ضغط ؛
- إغلاق أوتوماتيكي للصمام في حالة فشل مقياس الضغط.
يحتوي الصمام على سدادة ضيقة على شكل مخروط. يوضح رسم الصمام الإبرة أن صمامه يشبه الإبرة.
يتكون الصمام من جسم (1) ، وغطاء (2) ، وصمولة اتحاد (3) ، وإبرة (4) ، وساق (5) ، وحلقة دائرية (6) ، ومانع تسرب (7) ، و مقبض (8) ، صمولة (9) ، غسالات (10).
