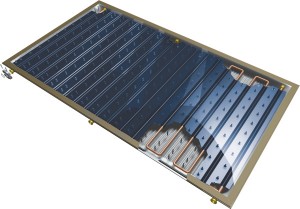

صنع تدفئة بديلة لمجمع الطاقة الشمسية في منزلك
في الآونة الأخيرة ، ازداد اهتمام الناس العاديين بمصادر الطاقة المتجددة. في ضوء ذلك ، يتطلع العديد من مالكي المنازل إلى شراء مجمّع شمسي لتدفئة المنزل ، والذي يحول طاقة الشمس إلى تسخين المياه. لكن قرار شراء مجمّع شمسي للتدفئة في متجر ليس دائمًا منطقيًا. تكلفة الجهاز النهائي بعيدة كل البعد عن الميزانية ، لذا فإن مثل هذا الشراء يمكن أن يضر بميزانية الأسرة بشدة.

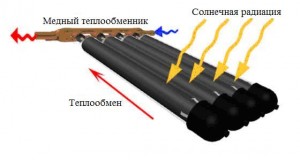

لتجنب الإنفاق ، يمكنك صنع مجمّع فراغ شمسي لتدفئة نفسك. تحتوي مجمعات الطاقة الشمسية المختلفة للتدفئة المنزلية ، والتي تعتبر مراجعات إيجابية ، على تفاصيل التصميم التالية:
- حاوية لتجميع الماء الساخن ؛
- مبادل حراري؛
- جهاز لجمع الطاقة الشمسية.
- طبقة عازلة.

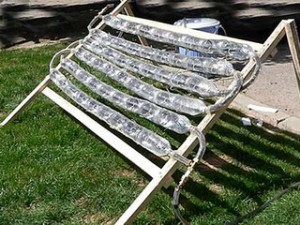

المواد التي يمكن من خلالها صنع المجمع متنوعة للغاية. التقنيات المعروفة للإنتاج الذاتي لمجمعات الطاقة الشمسية من مادة البولي بروبيلين وخراطيم الحدائق العادية وإطارات النوافذ والزجاجات البلاستيكية ووحدات التبريد القديمة وغيرها من المواد المرتجلة. يعتمد مخطط تجميع المجمعات بشكل مباشر على نوع المادة المختارة ، لذا فإن الأمر يستحق الدراسة بعد أن يقرر المالك مفهوم المجمع.
يمكن استخدام مجمعات الطاقة الشمسية الفراغية ذاتية الصنع للتدفئة المنزلية ، والتي تكلف 200 دولار أو أكثر في المتجر ، كمصادر كاملة للتدفئة.
مجمعات الطاقة الشمسية الفراغية لها العديد من المزايا:
- كفاءة الطاقة
- الحفاظ على البيئة؛
- الحكم الذاتي؛
- التوفر.
ليس من الصعب عمل التوزيع التقليدي أو مجمعات الطاقة الشمسية للتدفئة المنزلية بيديك. هذا لا يتطلب تكاليف مادية كبيرة ، وتوافر معدات تكنولوجية معقدة وخبرة قوية. ومع ذلك ، فإن هذه الأجهزة محلية الصنع ستحسن إلى حد كبير نظام التدفئة في المنزل وتساعد المالك على إنشاء مصدر موثوق وفعال وموحد للتدفئة لمنزله.
ما هو مطلوب ل
عند تثبيت أنظمة ضغط المياه ، هناك قاعدة: يجب ألا يتجاوز القطر الإجمالي لجميع الفروع قطر أنبوب الإمداد. فيما يتعلق بمعدات التدفئة ، تبدو هذه القاعدة على النحو التالي: إذا كان قطر فتحة مخرج الغلاية 1 بوصة ، فيُسمح بدائرتين بقطر أنبوب يبلغ بوصة في النظام. بالنسبة لمنزل صغير يتم تسخينه فقط باستخدام مشعات ، سيعمل هذا النظام بفعالية.
في الواقع ، هناك المزيد من دوائر التدفئة في منزل خاص أو كوخ: أرضيات دافئة. تدفئة عدة طوابق ، غرف المرافق ، المرآب. عندما يتم توصيلها من خلال نظام التنصت ، فإن الضغط في كل دائرة لن يكون كافياً لتسخين المشعات بشكل فعال ، ولن تكون درجة الحرارة في المنزل مريحة.
لذلك ، يتم تنفيذ أنظمة التسخين المتفرعة بواسطة المجمعين ، تتيح لك هذه التقنية ضبط كل دائرة على حدة وتعيين درجة الحرارة المطلوبة في كل غرفة. لذلك ، بالنسبة إلى المرآب ، بالإضافة إلى 10-15 درجة مئوية ، وبالنسبة للحضانة ، يلزم الحصول على درجة حرارة تزيد عن 23-25 درجة مئوية. بالإضافة إلى ذلك ، يجب ألا تسخن الأرضيات الدافئة أكثر من 35-37 درجة ، وإلا فلن يكون من الجيد السير عليها ، وقد يتشوه غطاء الأرضية. بمساعدة المجمع ودرجة حرارة الإغلاق ، يمكن أيضًا حل هذه المشكلة.
فيديو: استخدام نظام التجميع لتدفئة المنزل.
تُباع مجموعات المجمعات لأنظمة التدفئة جاهزة ، في حين قد يكون لها تكوينات مختلفة وعدد الصنابير.يمكنك اختيار مجموعة مجمعات مناسبة وتثبيتها بنفسك أو بمساعدة المتخصصين.
ومع ذلك ، فإن معظم النماذج الصناعية عالمية ولا تناسب دائمًا احتياجات منزل معين. يمكن أن يؤدي تغييرها أو صقلها إلى زيادة التكاليف بشكل كبير. لذلك ، في معظم الحالات يكون من الأسهل تجميعها من كتل منفصلة بيديك ، مع مراعاة ميزات نظام تدفئة معين.
مجموعة جامع لنظام التدفئة آسى
يظهر تصميم مجموعة المشعب العالمية في الشكل. يتكون من كتلتين للتدفق المباشر والعكسي لسائل التبريد ، ومجهزان بالعدد المطلوب من الصنابير. يتم تثبيت مقاييس التدفق على مشعب الإمداد (المباشر) ، وتوجد رؤوس حرارية على مشعب الإرجاع للتحكم في درجة حرارة الماء العائد في كل دائرة. بمساعدتهم ، يمكنك ضبط معدل التدفق المطلوب لسائل التبريد ، والذي سيحدد درجة الحرارة في مشعات التدفئة.
تم تجهيز وحدة التوزيع المتشعبة بمقياس ضغط ومضخة دوران وصمامات هواء. يتم دمج مشعبات الإمداد والعودة في وحدة واحدة مع حوامل ، والتي تعمل أيضًا على تثبيت الوحدة على الحائط أو الخزانة. سعر هذه الكتلة من 15 إلى 20 ألف روبل. وإذا كانت بعض الحنفيات غير متضمنة ، فمن الواضح أن تثبيتها سيكون غير مناسب.
تظهر قواعد تركيب الكتلة النهائية في الفيديو.

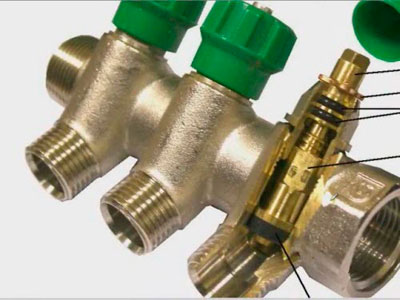

مشط - تجميع مشعب
أغلى العناصر في كتلة التوزيع المتشعب هي عدادات التدفق والرؤوس الحرارية. لتجنب دفع مبالغ زائدة مقابل عناصر إضافية ، يمكنك شراء مجموعة جامع ، تسمى "المشط" ، وتثبيت أجهزة التحكم الضرورية بيديك فقط عند الضرورة.
المشط عبارة عن أنبوب نحاسي بقطر 1 أو بوصة مع عدد معين من الفروع بقطر لتسخين الأنابيب ½ بوصة. هم أيضا متصلون ببعضهم البعض بواسطة قوس. تم تجهيز المنافذ الموجودة في مشعب الإرجاع بمقابس تسمح لك بتثبيت رؤوس حرارية على كل الدوائر أو جزء منها.
يمكن تجهيز بعض الطرز بصنابير ، وبمساعدتها يمكنك ضبط التدفق يدويًا. تتمتع هذه الأمشاط بجسم مصبوب ومجهزة بخيط تركيب / صمولة في النهايات ، مما يتيح لك تجميع مشعب بسرعة وسهولة من العدد المطلوب من الصنابير.
من أجل توفير المال ، يمكن تجميع مجمّع أنظمة التدفئة من عناصر فردية بنفسك أو صنعه بنفسك بالكامل.
العمل التحضيري
قبل إنشاء مشعب تسخين للتوزيع بيديك ، تحتاج إلى تخزين الأدوات وإجراء سلسلة من العمليات الحسابية - تحديد طول المشط وعدد دوائر إمداد الحرارة والقسم الداخلي للأنابيب المتصلة
من المهم ملاحظة التوازن الهيدروليكي في التصميم. للقيام بذلك ، تأكد من أن معدل نقل فوهات المجمع يتوافق مع مجموع نفس خصائص الدوائر المتصلة
هذا هو مفتاح موثوقية ومتانة المجمع.
يمكن إجراء الحساب الصحيح لمجمع التدفئة بشكل مستقل باستخدام برامج خاصة ، أو باستخدام خدمات مهندسي الحرارة. يجدر إجراء الحسابات بدقة ، لأن صحتها ستحدد التجميع الصحيح للمجمع.
بعد إجراء الحسابات ، يجب على صاحب المنزل إعداد المكونات التالية:
- صمامات الساق
- عدادات التدفق
- صمامات الإغلاق والتحكم ؛
- مواسير بأقطار مختلفة.
أيضًا ، توفر عملية التصنيع الذاتي للمجمع وجود أداة معينة للعمل:
- مستوى البناء
- آلة لحام؛
- البلغارية؛
- المواد الاستهلاكية لحام.
- معدات الحماية (نظارات ، قفازات ، وزرة).
جهاز المجمع ومبدأ التشغيل
العقدة هي عنصر في شكل مشط ، تمتد منه استنتاجات توصيل أجهزة التسخين. قد يختلف عدد عمليات السحب.إذا لزم الأمر ، يمكن تمديد العنصر بنقرات إضافية. يمكن تركيب صمامات التصريف ومخرج الهواء وكذلك عدادات الحرارة على المجمع. يمكن تجهيز المخرجات بصمامات تنظيم أو إغلاق ، مما يجعل من الممكن تنظيم أو إيقاف تدفق سائل التبريد. يتم تثبيت الجهاز في نظام التدفئة على شكل كتلة مجمعة ، والتي تتضمن مشط رجوع وإمداد ، ومجهز بصمامات عادم وصنابير مقابلة.
يعمل نظام تسخين المجمع بكل بساطة. المبرد ، الذي يتم تسخينه بواسطة المرجل إلى درجة الحرارة المطلوبة ، يدخل في مشط الإمداد. هنا يتم توزيعها بين أجهزة التدفئة. يتم وضع خط أنابيب لكل منهم ، يتم من خلاله توجيه المبرد. في المبرد ، الذي تخلى عن جزء من حرارته ، يتم تبريد السائل جزئيًا ، ومن خلال أنبوب آخر يدخل مشط الإرجاع ومن هناك إلى المرجل. يساهم هذا التوزيع في التسخين المنتظم للمشعات ، حيث يحتوي كل منها على أنبوب إمداد منفصل.
يذهب المبرد المسخن في الغلاية إلى مشعب الإمداد ، حيث يتم توزيعه من خلال أنابيب مناسبة لكل مشعاع. يتم إرسال السائل المبرد من خلال مشعب الإرجاع إلى المرجل
ملحوظة! يتيح لك مشط التوزيع لنظام التدفئة ، المثبت في كل طابق من المبنى المُدفأ ، الحصول على دوائر تدفئة منفصلة أرضية تلو الأخرى مع تحكم مستقل. إذا لزم الأمر ، يمكنك إيقاف تشغيل تدفئة الأرضية بالكامل أو فقط عدد قليل من الأجهزة ، مما يسهل إلى حد كبير صيانة وإصلاح النظام
هذا لن يؤثر على عمل الهيكل بأكمله على الإطلاق. يزيد استخدام المجمع من كفاءة المعدات ، حيث يمكن تركيب الأجهزة التي تنظم درجة حرارة وضغط المبرد ، وكذلك عدادات التدفق على مخرجاتها.
تصنيف
نظرًا لأن جهاز وحدة التوزيع ليس معقدًا للغاية ، فلن يكون من الممكن تمييز أي أنواع مختلفة جوهريًا منه. على الرغم من أن الشركات المصنعة تعرض تصنيف الصمامات الهيدروليكية وفقًا لغرضها: للتركيب في غرفة المرجل ، أو للتدفئة تحت الأرضية أو لتوصيل المشعات. في الواقع ، لا يتغير مبدأ تشغيل المجمع ، ويمكن أن يكون الاختلاف فقط في عدد "أسنان" المشط (2-12) ، وكذلك ميزات مادة تصنيعها:
1. الصلب هو خيار شائع يمكنه تحمل ضغط يصل إلى 10 ضغط جوي. لها سعر ديمقراطي ووفرة من المنتجات المقلدة في السوق ، خاصة بين الفولاذ المقاوم للصدأ.
2. النحاس - يحمل بهدوء ما يصل إلى 30 ضغط جوي مع تسخين مجنون بدرجة +600 درجة مئوية ، ولكن ليس كل نظام تدفئة يمكنه "تكوين صداقات" معه. إذا كانت هناك عناصر من الألومنيوم في الدائرة ، فسيتعين التخلي عن هذا المجمع.
3. البوليمرات - أرخص أنواع الأمشاط وأضعفها ، وهي مصنوعة من مادة البولي بروبيلين. تعمل في مواسير بضغط لا يتجاوز 6 ضغط جوي ، وهي مناسبة فقط للتدفئة الأرضية.
4. النحاس هو معدن مكلف وموثوق لمعدات التدفئة. لا يخاف من التآكل ويتحمل ضغط حتى 14 ضغط جوي.
تعمل الأجهزة المساعدة الإضافية على توسيع نطاق الأمشاط بشكل طفيف ، مما يزيد من وظائفها. يمكن أن تكون هذه عناصر التحكم والصمامات والخلاطات وأجهزة الاستشعار المدمجة وأنظمة التحكم الآلي. كلما زاد تعقيد مشعب توزيع التدفئة ، ارتفع سعره. من ناحية أخرى ، يجب شراء جميع هذه المعدات ، بطريقة أو بأخرى ، بشكل منفصل ، ومن الأفضل أن يتم توفيرها بالفعل كمجموعة - مضبوطة حسب الحجم ولا تتطلب التثبيت الذاتي.
اختيار الأنابيب
قبل البدء في العمل المرتبط مباشرة بإنشاء نظام إمداد حراري ، يلزم تنسيق المعلمات الرئيسية لخطوط الأنابيب.بادئ ذي بدء ، يجب أن يكون مصدر الطاقة الحرارية ومداخل ومنافذ المجمع وكذلك خط الأنابيب من نفس القطر. خلاف ذلك ، عند استخدام الأنابيب بأقطار مختلفة ، يتم استخدام المحولات. يتطلب تركيبها تكاليف مواد إضافية ووقتًا للتركيب.
إن أنابيب الإمداد والعودة ، التي يتحرك سائل التبريد من خلالها ، مصنوعة من مواد مختلفة ، لكن الخبراء يوصون باستخدام أنابيب البولي بروبلين (لمزيد من التفاصيل: "افعل ذلك بنفسك لتركيب نظام تدفئة من أنابيب البولي بروبلين").
تكمن ميزتها في التوافر والتطبيق العملي وسهولة الاستخدام أثناء أعمال التركيب. يجب أن يعتمد اختيار أنابيب البولي بروبلين على الحسابات الهيدروليكية.
يؤدي عدم الالتزام بالأقطار المطلوبة للأنابيب إلى عواقب سلبية مثل:
- انتهاك دوران المبرد.
- تهوية دائرة التسخين
- تدفئة غير متساوية.
الغرض من مجمع التدفئة
في أي نظام تسخين ، يجب مراعاة قاعدة واحدة مهمة - يجب أن يتطابق قطر الأنبوب الذي يغادر المرجل أو يكون أقل قليلاً من القطر الإجمالي لجميع الدوائر المتصلة بهذه الغلاية. يؤدي عدم الامتثال لهذه القاعدة باستمرار إلى التوزيع غير المتكافئ لسائل التبريد
على سبيل المثال ، ضع في اعتبارك نظامًا تتصل به ثلاث دوائر معزولة:
- تدفئة المبرد
- أرضية دافئة
- غلاية تسخين غير مباشرة توفر الماء الساخن.
قد تكون أقطار الفتحات عند مخرج الغلاية وفي مدخل كل من هؤلاء المستهلكين هي نفسها ، فقط القيمة الإجمالية للأخير ستكون أكبر من حيث الحجم. نتيجة لذلك ، تنشأ ظاهرة بسيطة للغاية - المرجل ، حتى لو كان يعمل بكامل طاقته ، ببساطة غير قادر على ضمان تشغيل جميع الدوائر المتصلة به في نفس الوقت. وبسبب هذا تنخفض درجة الحرارة في المنزل.
بالطبع يمكنك محاولة استخدام جميع الدوائر بدورها حتى لا يتم تحميل المرجل في نفس الوقت. من الناحية النظرية ، تبدو مثل هذه الإجراءات ممكنة ، لكنها عمليًا تبين أنها ليست أكثر من أنصاف إجراءات - بعد كل شيء ، لا يمكن تسمية "التلاعب" المستمر بالخطوط العريضة سمة من سمات العيش المريح في المنزل.
للتخلص من مثل هذه المشاكل ، يجب تثبيت مجمع التوزيع في النظام. عادةً ما يتم استخدام أنابيب الفولاذ المقاوم للصدأ لصنع مثل هذه المجمعات ، ولكن يمكن استخدام خيارات أخرى - على سبيل المثال ، غالبًا ما توجد مجمعات البولي بروبلين للتدفئة.
التصميم نفسه عبارة عن جهاز به مجموعة من الفوهات لمدخل ومخرج سائل التبريد ، بالإضافة إلى فصله إلى دوائر منفصلة. يتم ضبط جميع معلمات التشغيل باستخدام صمامات الإغلاق المجهزة بأي مشعب.
تنعكس الوظيفة الرئيسية لمشعب التوزيع في اسمه - فهو يوزع المبرد على دوائر منفصلة ، ويمكن تعديل شدة إمداده على كل أنبوب فرعي. والنتيجة هي عدة دوائر مستقلة تمامًا عن بعضها البعض ، تعمل كل منها في نظام درجة الحرارة الخاص بها.
بالطبع ، هناك دائمًا فرصة لتبسيط عملك وشراء مجمّع جاهز ، لكن هذا الحل له عيوبه.
لذلك ، فإن إنتاج مجمعات التدفئة في المصنع لا يمكن ببساطة أن يأخذ في الاعتبار ميزات كل نظام تدفئة ، لذلك سيتعين عليك التعويض عن خصائص المجمع بعناصر إضافية - وهذه تكاليف إضافية. قد تفقد الأجهزة محلية الصنع تعدد الاستخدامات مقارنة بأجهزة المصنع ، لكنها مناسبة بشكل أفضل لترتيب المشاريع الفردية.
الغرض الوظيفي
لنبدأ بحقيقة أن هناك قاعدة واحدة مهمة للغاية ، وإذا لم تلتزم بها بدقة ، فلن يعمل نظام التدفئة في المنزل بشكل جيد.تنص هذه القاعدة على أن قطر أنبوب مخرج غلاية التسخين يجب أن يكون دائمًا مساويًا أو أقل بقليل من القطر الإجمالي لجميع الدوائر التي تستهلك المبرد
الخيار الأفضل إذا كان أكثر.
للمقارنة ، نقدم مثالاً لوحدة مثبتة على الحائط يكون فيها قطر أنبوب المخرج بوصة. تخيل أنه سيتم تسخين ثلاث دوائر منفصلة بسبب هذه الغلاية:
- التدفئة الرئيسية هي نظام المبرد.
- أرضية دافئة.
- غلاية التدفئة غير المباشرة ، والتي ستستخدم المياه المخصصة للاحتياجات المنزلية.
تخيل الآن أن قطر كل دائرة على الأقل بوصة ، مثل المرجل. لكن الرقم الإجمالي سيكون أعلى بثلاث مرات. هذا ، بغض النظر عن الطريقة التي تريدها ، سيكون من المستحيل ببساطة إعطاء الكمية المطلوبة من المبرد من خلال قطر فوهة غلاية التسخين بحيث تكون كافية لجميع الدوائر الثلاث. يوجد هنا انخفاض في نقل الحرارة على كامل مساحة المنزل.
بالطبع ، بشكل فردي ، ستعمل جميع الدوائر بشكل جيد. على سبيل المثال ، الدائرة الرئيسية (المبرد) بدون تضمين تدفئة تحت الأرضية سوف تغلب تمامًا على المساحة الساخنة. ولكن بمجرد تشغيل نظام التدفئة تحت الأرضية ، لن يكون كل شيء ، لا هنا ولا هناك ، مبردًا كافيًا. المبرد لديه درجة حرارة كافية ، لكن حجمه لا يكفي.
يتم حل هذه المشكلة الخطيرة إلى حد ما عن طريق تركيب مشعب توزيع في نظام التدفئة. في الواقع ، هذا هيكل مصنوع من أنابيب معدنية غير قابلة للصدأ ، يتم تثبيت الأجهزة فيه لإدخال وإخراج المبرد الموزع على طول الدوائر. للتحكم في درجة الحرارة والضغط وحجم التدفق والسرعة ، يتم تثبيت صمامات الإغلاق على طول المخارج ، والتي تؤدي جميع الوظائف الضرورية.
الأهم من ذلك ، بمساعدة مشعب التوزيع ، يمكنك التحكم في درجة الحرارة في غرفة واحدة. ولن تؤثر على الغرف المجاورة ودرجة حرارة المنزل ككل.
جهاز المجمع
يتكون المجمع من أنبوبين:
- يربط أنبوب الإمداد من المرجل بدوائر الإمداد لأنظمة التدفئة. تساعد هذه الحجرة في توزيع الماء الساخن. يكون جهازه مفيدًا بشكل خاص عندما تكون هناك مسألة إصلاح فرع أو آخر. في نفس الوقت ، في دائرة معينة ، حيث يكون من الضروري إجراء أعمال الإصلاح ، يتم إغلاق صمام الإغلاق. إنه ببساطة يغلق إمداد المبرد.
- تنظم حجرة الإرجاع الضغط داخل كل دائرة ، ومن هنا تتحقق جودة حركة المبرد. وبالتالي جودة نقل الحرارة لأنظمة التدفئة.
أي شخص لا يفهم ما هو جوهر تركيب مشعب التوزيع ، يبدأ في بناء تركيبات إضافية مختلفة في نظام التدفئة: مضخة دوران ، وصمامات لأغراض مختلفة ، وما إلى ذلك. دعونا نواجه الأمر ، هذا لن يساعد ، بمساعدتهم يستحيل زيادة حجم المبرد. ستجعل ببساطة نفقات غير ضرورية ستذهب سدى.
الانتباه! إذا كنت مالك مبنى كبير متعدد الطوابق ، يوصى بتركيب مشعب توزيع منفصل لكل طابق
أنواع المجمعات في نظام التدفئة.
يمكن أن يكون مجمع أنظمة التدفئة من الأنواع التالية:
- التوزيع - عبارة عن أنبوب دائري أو مربع به ثنيات. الفروع لها أقطار خيط مختلفة. يتم توصيل المرجل بمنافذ ذات قطر أكبر ، ويتم توصيل أجهزة التسخين بمنافذ ذات قطر أصغر. يتم تثبيت أحد هذه المجمعات على أنبوب الإمداد ، والثاني على أنبوب الإرجاع. ننظر إلى الصورة:
- التوازن - يجمع بين اثنين من مشعبات التوزيع وسهم هيدروليكي (مقسم هيدروليكي). هذا منتج جاهز بالفعل للتثبيت في النظام ، ويبقى فقط لإرفاق جميع المعدات الأخرى به. كل شيء يبدو كالتالي:
الآن دعونا نلقي نظرة فاحصة على هيكلها الداخلي.
ما هو أفضل مكان لتركيب المعدات
سيكون الخيار المثالي هو اختيار مكان لتثبيت المجمع أثناء تصميم نظام التدفئة. إذا كان المبنى يتكون من عدة طوابق ، فسيكون لكل منها مساحة لمجمع تجميع. في أغلب الأحيان ، يتم ترتيب مكانة في الحائط تحتها ، وتقع على ارتفاع صغير من الأرض. يجب أن يكون في غرفة محمية من الرطوبة الزائدة. يمكن أن يكون مخزنًا أو ممرًا أو ما إلى ذلك.
يمكن تركيب الجهاز مباشرة على الحائط إذا تم تثبيته في غرفة المرافق ، أو وضعه في خزانة خاصة متعددة الطي. الخزانة عبارة عن صندوق معدني بباب وختم للأنابيب في الجدران الجانبية. داخل الجهاز ، يمكن توفير أدوات ربط خاصة للكتلة المتشعبة. يمكنك العثور على خيار خزانة علوية أو مدمجة.
يضمن توزيع المجمع المثبت بشكل صحيح لتسخين المياه موثوقية وكفاءة النظام. يتم تقليل احتمالية حدوث تسريبات ، بسبب قلة عدد الوصلات والمحملات. الأسلاك المخفية ممكنة أيضًا ، والتي لا تنتهك جماليات الغرفة. وإلى جانب ذلك ، ستوافق على أنه من الملائم جدًا تنظيم درجة حرارة التسخين لكل مشعاع والغرفة بأكملها. سيكون النظام الموثوق به نعمة حقيقية لأولئك الذين يقدرون راحتهم.
ملحقات وقواعد لحام أنابيب البولي بروبلين
أنواع تركيبات أنابيب البولي بروبلين
يمكن إجراء توصيل أنابيب البوليمر بعدة طرق - تركيبات لحام أو قابلة للفصل أو من قطعة واحدة ، أو لصق. يعد اللحام بالانتشار هو الأفضل لتركيب تسخين المياه بيديك من مادة البولي بروبيلين. عنصر التوصيل الرئيسي في هذه الحالة هو التركيبات.
من المهم ألا تكون جودة المكونات المشتراة أدنى من الأنابيب. جميع تجهيزات الأنابيب المصنوعة من مادة البولي بروبيلين للتدفئة لا تحتوي على تقوية
يتم تعويض ذلك بجدار أكثر سمكًا. تختلف في المظهر والنطاق:
- اقتران. مصمم لربط الأنابيب الفردية بخط واحد. يمكن أن يكون كلاهما من نفس القطر ، وأن يكونا انتقاليين للانضمام إلى خطوط الأنابيب مع قسم الانسكاب ؛
- زوايا. النطاق - إنتاج أقسام ركنية من الطرق السريعة ؛
- المحملات والصلبان. ضروري لتقسيم الطريق السريع إلى عدة دوائر منفصلة. بمساعدتهم ، مجمع للتدفئة مصنوع من مادة البولي بروبيلين.
- المعوضات. الماء الساخن يثير التمدد الحراري لخطوط الأنابيب. لذلك ، قبل تسخين اللحام من مادة البولي بروبيلين ، يجب تثبيت حلقات تعويض تمنع التوتر السطحي من الظهور في الخط.
قبل البدء في عملية اللحام ، يوصى بحساب كمية جميع المواد الاستهلاكية: الأنابيب والتجهيزات والصمامات. للقيام بذلك ، يتم وضع مخطط إمداد حراري يشير إلى تكوين كل عقدة.
أثناء تركيب تسخين البولي بروبلين ، من الضروري استخدام نوع خاص من صمامات الإغلاق المصممة للحام.
أنابيب بولي بروبيلين ذاتية اللصق
مجموعة أدوات لحام أنابيب البولي بروبلين
من أجل تسخين مادة البولي بروبيلين ، يجب عليك شراء الحد الأدنى من مجموعة الأدوات. يتضمن مكواة لحام للأنابيب ومقص خاص وماكينة حلاقة. هذا الأخير ضروري لتجريد الأنابيب من طبقة التعزيز في منطقة اللحام.
قبل تسخين اللحام من مادة البولي بروبيلين ، يجب قطع حجم الأنبوب المطلوب. لهذا الغرض ، تم تصميم مقص خاص مع قاعدة للفوهة. سوف يوفرون قطعًا متساويًا بدون تشويه.
للتثبيت الذاتي للتدفئة من مادة البولي بروبيلين ، ستحتاج إلى تنفيذ الخطوات التالية:
- قم بتقليل نقطة اللحام الموجودة على الفتحات.
- باستخدام ماكينة تشذيب ، قم بإزالة طبقة التسليح من منطقة التسخين.
- قم بتشغيل مكواة اللحام واضبطها على درجة حرارة معينة.
- بعد تسخين المرآة ، قم بتثبيت الفوهة والوصلة في الفتحات. من المستحيل إجراء دورات محورية أثناء تسخين مادة البولي بروبيلين.
- بعد فترة زمنية معينة ، اربط الأنبوب الفرعي والاقتران ببعضهما البعض.
- انتظر التبريد النهائي.
إجراء لحام أنابيب البولي بروبلين
باستخدام هذه التقنية ، يمكنك إنشاء نظام تدفئة موثوق به من مادة البولي بروبيلين بيديك. تكمن ميزة هذه الطريقة في إمكانية لحام الأجزاء المثبتة بالفعل من الجذع. بهذه الطريقة ، يمكنك بسرعة إصلاح تدفئة منزل خاص بيديك من مادة البولي بروبيلين.
نقطة مهمة أثناء اللحام الذاتي لتسخين المياه من مادة البولي بروبيلين هي وقت تسخين قطع العمل. يعتمد ذلك على قطر الأنبوب وسماكة الجدار. مع ذوبان المادة غير الكافي ، ستكون عملية الانتشار منخفضة ، مما سيؤدي في النهاية إلى تفتيت المفصل. في حالة ارتفاع درجة حرارة الأنبوب والوصلة ، سيتبخر جزء من المادة ، ونتيجة لذلك ، سيحدث انخفاض كبير في الأبعاد الخارجية. لذلك ، لتركيب التدفئة من مادة البولي بروبيلين ، يجب على المرء الالتزام بوقت التسخين الموصى به للبلاستيك ، اعتمادًا على قطره وسماكة الجدار.
طاولة لحام أنابيب البولي بروبلين
أثناء التثبيت الذاتي لمادة البولي بروبلين بيديك ، من الضروري وجود تهوية جيدة في الغرفة. عندما يتبخر البلاستيك ، يمكن أن تدخل مكوناته المتطايرة إلى الجهاز التنفسي.
مقابل كمية صغيرة من العمل ، يمكنك شراء مكواة لحام غير احترافية تصل قيمتها إلى 600 روبل. مع ذلك ، يمكنك لحام نظام تدفئة من مادة البولي بروبيلين لمنزل أو شقة صغيرة.
جامع محلي الصنع
من المهم اتباع الاتجاه
يجب أن يبدأ صنع مشعب توزيع محلي الصنع بالتخطيط. تحتاج إلى تحديد بعض مكونات شبكة التدفئة في المنزل بنفسك.
- عدد الدوائر التي سيتم توجيه المبرد إليها.
- عدد معدات التدفئة. لا تنس أن تقرر قوتها ودرجة حرارة الماء وما إلى ذلك. أي أنك ستحتاج إلى خصائصه التقنية.
- إذا كنت تخطط في المستقبل لدمج عناصر تسخين إضافية في نظام التدفئة ، على سبيل المثال ، مضخة حرارية أو ألواح شمسية ، فمن الأفضل أخذها في الاعتبار مسبقًا.
- عدد المعدات الإضافية (مضخات ، صمامات ، تجهيزات ، صهاريج تخزين ، موازين حرارة ، مقاييس ضغط ، إلخ).
الآن يتم تحديد تصميم الجهاز ، من الضروري بشكل خاص مراعاة كيفية ملاءمة كل دائرة ومن أي جانب (أسفل ، أعلى ، جانب)
نلفت انتباهك إلى بعض الفروق الدقيقة في الاتصال
- يتم توصيل الغلايات الغازية أو الكهربائية بالمجمع إما من الأسفل أو من الأعلى. إذا تم تركيب مضخة دوران في نظام التسخين ، فسيتم التوصيل فقط من نهاية المشط.
- تصطدم غلايات التدفئة غير المباشرة ووحدات الوقود الصلب بالمجمع من النهاية فقط.
- تقطع دوائر الإمداد لأنظمة التدفئة إما من الأعلى أو من الأسفل.
إنه لأمر جيد أن يتم نقل رسم صغير لتصميم المجمع إلى الورق. سيعطي هذا صورة مرئية ، والتي سيكون من السهل تصنيع الجهاز وفقًا لها. بالإضافة إلى ذلك ، يمكن أن تشير بدقة إلى خصائص الأبعاد التي يجب الحفاظ عليها أثناء عملية التصنيع. على سبيل المثال ، يجب أن تكون المسافة بين فوهات دائرتي الإمداد والرجوع في حدود 10-20 سم.لا يجب أن تفعل أكثر أو أقل ، سيكون الأمر ببساطة غير مريح من حيث الصيانة. يجب أن تكون المسافة بين الجزأين (العرض والعودة) في نفس النطاق.
اجعل الجهاز مضغوطًا وجميلًا. نوصي بوضع علامة على جميع الوصلات الملولبة في الشكل ، مع الإشارة إلى أبعاد الخيط ، ولا تنسَ التوقيع على جميع الخطوط الضرورية. سيضمن ذلك عدم ارتكابك لخطأ عند الاتصال.يتضح الآن من الرسم التخطيطي كم وما هي المواد التي ستحتاجها لإنشاء مشعب توزيع محلي الصنع.
عملية التصنيع
يرجى ملاحظة أن حجرات الإمداد والإرجاع يمكن أن تكون مصنوعة من أنابيب دائرية أو مربعة. يفضل العديد من الأساتذة الخيار الأخير
يزعمون أنه من الأسهل العمل معه.
إذن ، هذا هو تسلسل الإنتاج:
- لجميع الأبعاد الموضحة في الرسم التخطيطي ، من الضروري تحضير المواد المناسبة. تقريبا كل الأنابيب.
- يتم توصيلها وفقًا لتصميم الرسم وفقًا لغرض كل منها.
- يتم الاتصال باستخدام آلة لحام.
- يجب تنظيف أماكن اللحام بفرشاة حديدية ، إذا لزم الأمر ، وإزالة الشحوم منها.
- يجب اختبار الجهاز النهائي للكشف عن التسريبات. لذلك ، يجب إغلاق جميع الأنابيب بإحكام ، وترك واحدة فقط. يتم سكب الماء الساخن فيه. إذا لم يقطر أي من الوصلات ، فقد تم تنفيذ العمل على مستوى عالٍ.
- يجب طلاء المجمع وتجفيفه.
- من الممكن تنفيذ تركيب وتوصيل جميع أنظمة الأنابيب مع تركيب الصمامات الحابسة.
خيار أسهل
الآن إلى السؤال ، أليس من الأفضل شراء نسخة جاهزة؟ هناك واحد "ولكن" هنا. قد لا يتناسب مشعب التوزيع النهائي تمامًا مع نظام التدفئة الخاص بك ؛ سيكون عليك مواءمة الأداء الحراري بطرق أخرى. على سبيل المثال ، تثبيت مشط إضافي. وهذه تكلفة إضافية ومقدار إضافي لأعمال التثبيت المستمرة. والمشط المصنوع منزليًا ، والذي أخذت فيه جميع ميزات تصميم تدفئة منزلك ، سوف يناسبه بالتأكيد وسيعمل بكفاءة وعقلانية.
لذا يجدر التفكير في السؤال الذي تم طرحه في بداية المقال ، كيف تصنع توزيعًا متعددًا بيديك؟ دعنا نقول فقط أن هذه عملية بسيطة ستقضي يومًا ما فيها. ولكن يجب أن تكون لديك المهارات اللازمة للعمل مع آلة لحام وأدوات السباكة الأخرى. بدون ذلك ، سيكون من المستحيل ضمان جودة الجهاز.
مخطط شعاع وأرضية دافئة
يسمح لك مخطط الشعاع بدمج مجمّع منزلي الصنع للتدفئة ونظام "الأرضية الدافئة". لكن هذا التصميم له عدد من الميزات.
قبل أن تبدأ في العمل على إنشائها ، عليك أن تتعرف عليها:
- يجب أن يتم تركيب مجمّع التسخين بشرط أن يكون مزودًا بصمامات تحكم وصمامات ثرموستاتية في جميع الدوائر تمامًا ؛
- عند وضع الأنابيب لنظام الإمداد الحراري "الأرضية الدافئة" ، يتم استخدام المحركات الكهروحرارية والرؤوس الحرارية بالتأكيد. بفضل هذه الأجهزة ، ستكون "الأرضيات الدافئة" قادرة على الاستجابة بسرعة للتغيرات في درجات الحرارة والحفاظ على المناخ المحلي اللازم في كل غرفة ؛
- يختلف خيار ترتيب نظام التوزيع - نموذجي (يتم تنفيذه وفقًا للمخطط القياسي) وفردًا. الطريقة الأخيرة تستحق اهتماما خاصا. في هذه الحالة ، تعمل الغلاية في الوضع العادي دون تقلبات كبيرة في درجات الحرارة ، ويتم استهلاك الوقود باعتدال.
فرصة توفير مجمع الطاقة الشمسية
من الممكن توصيل العديد من مصادر تسخين الناقل الحراري بدائرة التسخين. غالبًا ما تعمل غلايات الوقود الصلب بالتوازي مع الغلايات الكهربائية. يتيح لك ذلك الحفاظ على وضع تشغيل نظام التدفئة في الليل أو في حالة عدم وجود المالكين لعدة أيام.
لكن مثل هذا النظام لا يمكن أن يسمى اقتصادي - الكهرباء هي واحدة من أغلى الموارد. تتيح التطورات الحديثة استخدام الطاقة الشمسية لتسخين المبرد عن طريق تركيب مجمّع شمسي.
المجمع الشمسي هو تركيب يمكن استخدامه على مدار السنة حتى في درجات الحرارة الملبدة بالغيوم.في الأيام المشمسة ، تكون أكثر كفاءة وتسخن حتى درجة حرارة دائرة إمداد الغلاية - حتى 70-90 درجة.
جامع الطاقة الشمسية محلية الصنع
المجمع الشمسي هو جهاز بسيط إلى حد ما ، ليس من الصعب صنعه بنفسك. من حيث الكفاءة ، قد يكون سخان المياه الشمسي محلي الصنع أدنى من النماذج الصناعية ، ولكن بالنظر إلى سعره - من 10 إلى 150 ألف روبل ، فإن مجمع الطاقة الشمسية الذي يعمل بنفسك سوف يبرر نفسه بسرعة كبيرة.
لتصنيعها تحتاج:
- ملف مصنوع من أنبوب معدني ، عادة ما يكون نحاسيًا ، يمكنك أن تأخذ أنبوبًا مناسبًا من ثلاجة قديمة ؛
- قطع أنبوب نحاسي بخيط 16 مم من جانب واحد ؛
- المقابس والصمامات
- أنابيب للاتصال بعقدة المجمع ؛
- خزان تخزين بحجم 50 إلى 80 لترًا ؛
- ألواح خشبية لتصنيع الإطار ؛
- ورقة البوليسترين الموسعة 30-40 مم ؛
- زجاج ، يمكنك أن تأخذ زجاج النافذة ؛
- رقائق الألومنيوم سميكة.
يتم تحرير الملف من بقايا الفريون عن طريق غسله بتيار من الماء الجاري. من شريحة أو قضيب خشبي ، يتكون الإطار بحجم أكبر قليلاً من الملف. يتم حفر ثقوب في الجزء السفلي من الإطار لإخراج أنابيب الملف.
على الجانب الخلفي ، يتم إرفاق ورقة من رغوة البوليسترين بغراء أو براغي - سيكون هذا هو الجزء السفلي من المجمع. تتميز هذه المادة بخصائص عزل حراري ممتازة ، مما سيساعد في تقليل فقد الحرارة.
من الداخل ، يتم وضع الرقاقة بحيث تغطي الجزء السفلي والجدران من الإطار بالكامل. يتم تثبيت الرقاقة على الأقواس بواسطة دباسة. يتم وضع ملف في الإطار ، ويتم ربط نهاياته في الفتحة.
الجزء العلوي من المجمع الشمسي مغطى بالزجاج ، وتثبيته على خرز زجاجي أو قضبان. يتم توصيل الأنابيب بنهايات الملف للتوصيل بمجمع مشعب التسخين. يمكن القيام بذلك باستخدام محولات أو أنابيب مرنة.
يتم وضع المجمع على المنحدر الجنوبي للسقف. تؤدي الأنابيب إلى خزان تخزين مزود بصمام هواء ، ومن هناك إلى مشعب توزيع التدفئة.
فيديو: كيف تصنع سخان شمسي بنفسك
يعد نظام التسخين المجمع هو الطريقة الأكثر فعالية لتوصيل السخانات المختلفة بمصدر تسخين واحد أو أكثر. مع ذلك ، يمكنك ضمان درجة حرارة ثابتة وراحة في المنزل ، بالإضافة إلى التشغيل المتواصل والمتناسق لجميع عناصر النظام.
