أنظمة البناء
يُسمح بوضع الأنابيب في الجدران الخارجية للمبنى ، ولكن يجب ألا يقل قطر الغلاف الخارجي عن سمك السياج. يسمح الانحراف الرأسي بما لا يزيد عن 30 درجة ، والانحراف الأفقي 1 متر ، ويتم قطع النقاط التي يمر فيها الأنبوب عبر هيكل السقف.
معايير مسافات المدخنة:
- لهياكل مقاومة للحريق - 5 سم ؛
- للاحتراق البطيء (الجدران المغطاة بالسقوف الخشبية) - 25 سم ؛
- للاحتراق البطيء ، المنجد بورق الأسبستوس والمجلفن - 10 سم ، إذا كان العزل يبرز 15 سم من حافة القناة على كلا الجانبين.
يتم فحص المدخنة للتأكد من إحكامها إذا كان الجهاز يستخدم مبدأ التصنيع الذاتي. مخرج المدخنة فوق السطح مغلق. إذا تراكم الدخان في القنوات المجاورة أو الغرف المجاورة ، فإن المدخنة تكون مفكوكة أو غير معزولة.
متطلبات قنوات الدخان هي:
- الكثافة كافية لإبعاد الغازات والدخان ؛
- يتطابق القطر مع أنبوب مخرج وحدة التسخين ؛
- عند الترتيب ، يتم استخدام المواد المسموح بها ؛
- توفر المداخن قوة السحب المطلوبة ؛
- يجب ألا يكون هناك انسداد أو انسداد داخل الأنابيب ؛
- لم يتم تركيبها في منطقة المياه الراكدة للرياح.
أنواع المسخنات الحرارية
مطلوب توفير الهواء النظيف لتشغيل تهوية العرض والعادم. تزيل قوة السحب نواتج الاحتراق خارج المبنى ، وتوجه الهواء النظيف إلى قناة المدخنة. يعتمد عمل المدخنة على درجة الحرارة الخارجية ودرجة تسخين الدخان وارتفاع الأنبوب فوق السقف وظروف أخرى. تنقسم معدات إزالة أول أكسيد الكربون إلى أنواع:
- نظام تدفئة غرفة واحدة - مدخنة -1 ؛
- جهاز للتدفئة في القطاعات المجاورة للمنزل - مدخنة -2.
يستخدم المدخنة المسخن -1 للتدفئة الفعالة لغرفة واحدة. يتم استخدام التركيب في المباني الخاصة وغرف الساونا والحمامات للاستبدال البديل لتسخين المياه والسخانات الكهربائية. يتراوح الارتفاع القياسي من 70 إلى 100 ملم.
يتم توفير 2 أنابيب متحدة المحور في تصميم المدخنة -2. يغادرون من القناة المركزية ويمتدون من خلال فتحات الجدار إلى الغرف المجاورة. تقوم المنافذ بتسخين الهواء كمشعات تسخين. يتم أخذ منتجات المصنع بقطر قناة داخلية يتراوح من 105 إلى 115 ملم ، ويتراوح القطر الخارجي من 215 إلى 305 ملم.
يتم ترقية المسخن لتحسين التبادل الحراري بين الهواء الداخلي والأنبوب. يتم لحام صفائح الفولاذ المقاوم للصدأ في الغلاف الخارجي ، وفي بعض الأحيان يتم استبدالها بأنابيب بقطر 30 إلى 50 مم. يُحبس الهواء الساخن في الجيوب وينقل الحرارة بشكل أكثر كفاءة.
مبدأ تشغيل الجهاز
المدخنة - المسخن هو أحد مكونات نظام تدفئة الموقد أو الغلاية في المنزل أو الحمام ، ويعمل على مبدأ الحمل الحراري.
في الواقع ، هذا أنبوب محوري يتكون من أنبوبين ، أحدهما داخل الآخر. يعمل الأنبوب الخارجي كمسخن وغطاء واقي يمتص الأشعة تحت الحمراء. يعمل الجزء الداخلي من الهيكل على إزالة غازات العادم ومنتجات الاحتراق ، بينما تم تصميم الجزء الخارجي لتوفير الهواء النقي لدعم عملية الاحتراق. في غرفة الاحتراق.
يعتمد تشغيل هذه المدخنة على مبدأ الحمل الحراري: فالمرور عبر الأنبوب الداخلي والدخان الساخن والغاز وبخار الماء يسخن الأنبوب المعدني.
تعمل المساحة المتزايدة للغلاف المعدني ، مثل المبرد ، على تعزيز التبادل الحراري وتسخين الهواء أثناء مروره عبر الجيوب الهوائية.نظرًا لمساحة السطح الكبيرة للمعدن ، فإن المسخن ينقل بشكل فعال الحرارة الداخلية إلى الهواء ، وبالتالي تسخين الغرفة.
الغرض الرئيسي من تركيب المدخنة هو زيادة إنتاجية معدات الغلاية أو الفرن ، وكذلك توفير الطاقة.

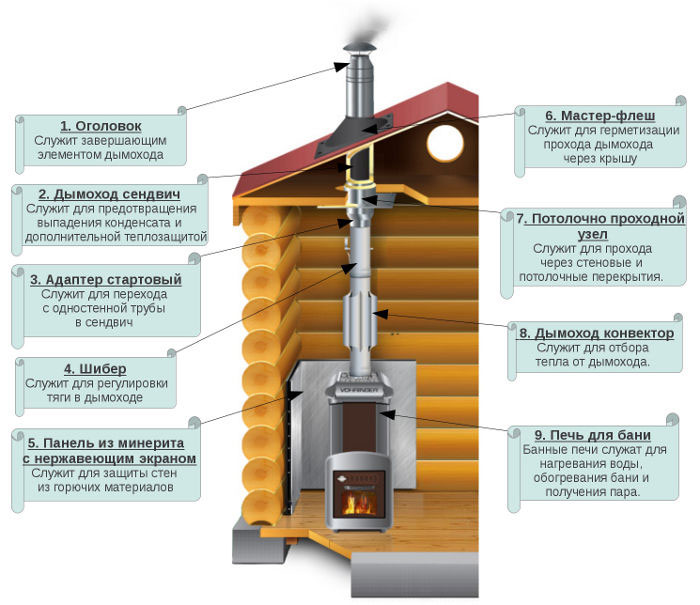

تركيب الميزات
يقع المقتصد الخاص بالمدخنة في المنطقة السفلية من المجمع. يترك الجهاز القناة ، ثم يدخل مرة أخرى في الأنبوب ، ويعمل كقسم وسيط في نظام عادم الغاز. يتم اختيار طول المسخن حسب ارتفاع السقف أو المسافة إلى الحائط. كلما كان المقتصد بعيدًا عن غلاف المبنى ، ارتفعت درجة حرارة تسخين الهواء الذي يمر عبره.
يتم استكمال أنابيب المحولات الجاهزة بوحدات لتعويض الطول المطلوب. يتم استخدام المقاطع المموجة في حالة عدم وجود عناصر محددة في المجموعة. فوق الموقد يتم تركيب وتركيب الجزء السفلي من المسخن. يتم إغلاق جزء من الأنبوب بحشيات ، ويتم معالجة الوصلات باستخدام مادة مانعة للتسرب مقاومة للحرارة.
يتم تغطية الأنبوب بطبقة عازلة إذا كانت المواد القابلة للاشتعال قريبة. يبرد الهواء الدافئ بشكل متساوٍ ويقل ثم يُسحب إلى القسم السفلي. إنه يرفع درجة الحرارة ، ويدخل في المسخن الحراري ، ويسخن خطوط الأنابيب للغرف المجاورة.
تحدث أخطاء عند تركيب مسخن المدخنة في حالة تحديد الطول أو القطر بشكل غير صحيح. لا تعمل المدخنة بكفاءة إذا كان المقتصد مرتفعًا أو منخفضًا بالنسبة للأرضية. لا يسمح الختم السيئ بإعادة التوزيع الصحيح لتدفقات الحرارة.
