مزايا وعيوب تثبيت VIN
كما ذكرنا سابقًا ، تتميز غلايات الحث ، بالمقارنة مع سابقاتها ، بكفاءة أكبر. لا تعد التكاليف المالية للتدفئة باستخدام السخانات التعريفي أقل فقط مما هي عليه في حالة استخدام عنصر التسخين ، ولكنها أيضًا لا تتغير أثناء التشغيل. يتحكم نظام التحكم الآلي في درجة حرارة الهواء في الغرفة ، وإذا لزم الأمر ، يقوم بإيقاف تشغيل السخان ، وبالتالي فإن وقت تشغيل الغلاية في اليوم لا يزيد عن 8 ساعات. تتناقص كفاءة السخانات الأنبوبية بشكل ملحوظ وتزيد من تكلفة الكهرباء.

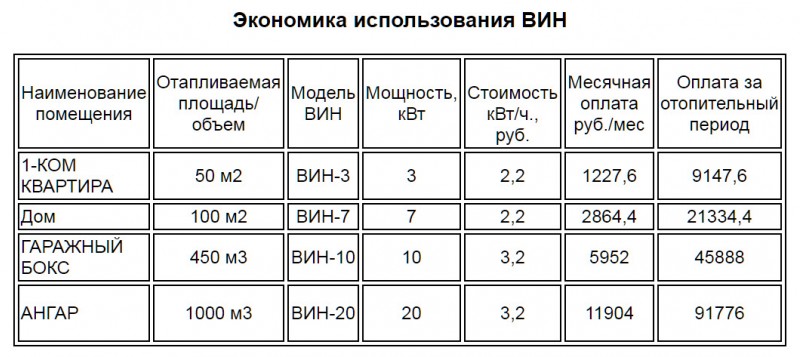

اقتصاديات استخدام VIN
تنتمي VIN إلى أجهزة من الدرجة الثانية للسلامة الكهربائية ، مع عزل مقوى. لا تتطلب غلاية الحث التأريض ، بالإضافة إلى تهوية إضافية في الغرفة. يتم ضمان السلامة من الحرائق من خلال عدم وجود أقسام متصلة واتصالات كهربائية معرضة لدرجات حرارة عالية.
لا يمكن أن يعمل الماء فقط كناقل للحرارة ، ولكن أيضًا أي مواد سائلة غير متجمدة لا تحتاج إلى إزالتها من النظام مع بداية الطقس البارد. هذا صحيح بالنسبة للغرف التي لم يتم استخدامها خلال هذه الفترة - يمكن ببساطة إيقاف تشغيل الغلاية. الإعداد التكنولوجي الإضافي للناقل غير مطلوب. بالإضافة إلى ذلك ، حتى عند استخدام مياه المعالجة "العسرة" ، لا توجد مشكلة في الحجم ، حيث لا تستقر أيونات المغنيسيوم والكالسيوم على جدران الأنابيب بسبب تأثير التيارات الدوامة القوية ، ولكن تتم إزالتها بتيار من الماء الساخن.
لا يتطلب تركيب VIN موافقات خاصة من السلطات التنظيمية (Rospotrebnadzor) ، على عكس سخانات الغاز. يتم دمج التصميم بسهولة في نظام التدفئة الحالي.
العيب الرئيسي لمراجل الحث هو تكلفتها العالية. لا يمكن استخدامها أيضًا في أنظمة التدفئة المفتوحة. كما أنه ليس من الممكن دائمًا تركيب المدفأة على الحائط.
على عكس عنصر التسخين ، ستستمر غلاية الحث لمدة 30 عامًا ، وعند استخدامها في منطقة سكنية - 40 عامًا ، أو أكثر من 100000 ساعة. لا تتطلب المعدات فحوصات موسمية ، ويتم الحفاظ على الصيانة الوقائية عند الحد الأدنى. عند القيام بأعمال تركيب الغلايات ، ليست هناك حاجة أيضًا لإشراك العمال المؤهلين. بالإضافة إلى ذلك ، المراجل الحثية صامتة أثناء التشغيل.
إن المتانة والاكتناز والاستقلالية وعدم الحاجة إلى الصيانة المتكررة تجعل من VIN بديلاً مربحًا للسخانات الأنبوبية غير الاقتصادية والمراجل التي تعمل بالغاز والتي تتطلب تكاليف أولية عالية.
خيارات المعدات
تقدم جميع الشركات المصنعة تقريبًا غلايات الحث في نطاق طاقة من 3 إلى 80 كيلو واط في نوعين من التكوينات:
- اساسي. يتضمن معدات للتحكم في الغلاية (خزانة مقاس 20 × 40 سم وجهاز تحكم عن بعد يوفر تحكمًا بدون تلامس) ومستشعر درجة الحرارة.
- تحسين (VIP). بالإضافة إلى المجموعة القياسية ، فهي تحتوي على مستشعر تدفق سائل التبريد ومضخة دوران وصمامات إيقاف وتحكم. تشتمل المجموعة على مجموعة أمان مرجل - عناصر هيكلية تحمي من الضغط الزائد في النظام. غالبًا ما يكون هذا نظامًا لمقياس ضغط وصمام لإفراز سائل التبريد الزائد وفتحة تهوية.
تحديد
غلاية الحث عالمية ومتصلة بمصدر طاقة تقليدي 220 فولت يزود التيار المتردد (التردد 50 هرتز). هناك موديلات تعمل على شبكة 380 فولت.
يعتمد الأداء الحراري على قوة السخان ويتراوح من 2500 إلى 67400 كيلو كالوري / ساعة للتكوينات المختلفة. تؤثر الزيادة في الطاقة ، وبالتالي في الحجم المحتمل للغرفة المُدفأة ، على سعر VIN.الغلايات التي تزيد طاقتها عن 7 كيلو واط عبارة عن نظام من ثلاثة سخانات مرتبة في سلسلة.
غالبًا ما يشار إلى أبعاد السخانات الفردية (VIN-3 ، -5 ، -7 / 220 V) على أنها ارتفاع الهيكل × القطر. يبلغ ارتفاع غلاية نموذجية بقطر 13.3 سم حوالي 62 سم ، وكتلة الجهاز 25-30 كجم. يمكن أن يصل وزن الغلايات الأكثر قوة إلى 185 كجم ، مما يفرض قيودًا معينة على وضعها على الحائط.
قطر أنابيب المدخل والمخرج هو نفسه ، واعتمادًا على خصائص VIN والشركة المصنعة ، هو 23-32 مم.
جهاز ومخطط تشغيل VIN
المراجل الحثية لها تصميم ثلاثي الطبقات:
- طبقة معدنية خارجية تحمي الجهاز من التأثيرات الخارجية ؛
- طبقة عازلة للحرارة باستثناء ارتفاع درجة حرارة المرجل ؛
- الطبقة الداخلية (الأساسية).
جوهر هو العنصر الرئيسي في VIN. إنه أنبوب معدني على شكل أسطوانة ، ملفوف حلقيًا بسلك ملف تحريض (محث). الأنبوب ، الذي يسمى أيضًا المبادل الحراري ، مصنوع من مادة مغناطيسية حديدية (فولاذ). يتم تشريب اللف بتركيبة خاصة ، مما يجعل من الممكن تصنيف عزل الهيكل على أنه فئة مقاومة للحرارة H (درجة الحرارة المحددة - 180 درجة مئوية).
VIN-10 دفاية حثي دوامة
يدخل التيار المتردد من المصدر إلى أسلاك الملف ، ويولد مجالًا مغناطيسيًا متناوبًا. تحت تأثير مجال مغناطيسي في مادة موصلة للكهرباء (ماء ، مضاد للتجمد) تملأ أنبوب المبادل الحراري ، تحدث تيارات الحث الدوامة. هذا يؤدي إلى تسخين المادة وإطلاق الطاقة الحرارية في الغلاف الجوي. تبلغ نسبة فقد الحرارة في هذه العملية حوالي 1-2٪ ، وتبقى كفاءة المرجل أثناء التشغيل ثابتة (98٪).
وبالتالي ، فإن الماء البارد ، الذي يرتفع من خلال المبادل الحراري ، يسخن بسرعة بسبب الحث الكهرومغناطيسي ويتم إدخاله في أنبوب مخرج الغلاية وهو ساخن بالفعل. وقت التسخين عدة دقائق. في الوقت نفسه ، لا تزال درجة حرارة اللف لا تزيد عن 140 درجة مئوية ، مما يجعل غلاية الحث مقاومة للحريق. لا يتجاوز فرق درجة الحرارة بين السطح المعدني للسخان والمبرد 30 درجة مئوية.
المواصفات VIN-10 تعتبر جودة عزل الملف ولحامات الأنبوب في القلب عاملاً مهمًا يؤثر على متانة المرجل. يوصى باستبدال المبرد كل 10 سنوات. يوصى أيضًا بشراء مصدر طاقة غير متقطع للغلاية في حالة الطوارئ.
