القليل من التاريخ
يعتبر مولد الحرارة الدوامة تطورًا واعدًا ومبتكرًا. وفي الوقت نفسه ، فإن التكنولوجيا ليست جديدة ، حيث منذ ما يقرب من 100 عام كان العلماء يفكرون في كيفية تطبيق ظاهرة التجويف.
تم تصنيع أول مصنع تجريبي عامل ، يسمى "أنبوب دوامة" ، وحصل على براءة اختراع من قبل المهندس الفرنسي جوزيف رانك في عام 1934.
كان الترتيب أول من لاحظ أن درجة حرارة الهواء عند مدخل الإعصار (منظف الهواء) تختلف عن درجة حرارة نفس نفاث الهواء عند المخرج. ومع ذلك ، في المراحل الأولى من اختبارات مقاعد البدلاء ، لم يتم اختبار الأنبوب الدوامي من أجل كفاءة التسخين ، ولكن على العكس من ذلك ، من أجل كفاءة تبريد الهواء النفاث.
تلقت التكنولوجيا تطورًا جديدًا في الستينيات من القرن العشرين ، عندما خمن العلماء السوفييت تحسين أنبوب الرتبة عن طريق إطلاق سائل فيه بدلاً من طائرة نفاثة.
نظرًا لزيادة كثافة الوسط السائل ، مقارنةً بالهواء ، فإن درجة حرارة السائل ، عند المرور عبر أنبوب الدوامة ، تغيرت بشكل أكثر كثافة. نتيجة لذلك ، ثبت تجريبيًا أن الوسط السائل ، الذي يمر عبر أنبوب الرتبة المحسّن ، يسخن بشكل غير طبيعي بسرعة مع معامل تحويل الطاقة بنسبة 100٪!
لسوء الحظ ، لم تكن هناك حاجة لمصادر رخيصة للطاقة الحرارية في ذلك الوقت ، ولم تجد التكنولوجيا تطبيقًا عمليًا. ظهرت أولى تركيبات التجويف التشغيلي المصممة لتسخين وسط سائل فقط في منتصف التسعينيات من القرن العشرين.
سلسلة من أزمات الطاقة ، ونتيجة لذلك ، أدى الاهتمام المتزايد بمصادر الطاقة البديلة إلى استئناف العمل على المحولات الفعالة لطاقة حركة نفاثة مائية إلى حرارة. نتيجة لذلك ، يمكنك اليوم شراء تركيبات الطاقة المطلوبة واستخدامها في معظم أنظمة التدفئة.
مبدأ التشغيل
لا يسمح التجويف بإعطاء حرارة للماء ، ولكن يسمح باستخراج الحرارة من الماء المتحرك ، أثناء تسخينه إلى درجات حرارة كبيرة.
جهاز عينات التشغيل لمولدات الحرارة الدوامة بسيط ظاهريًا. يمكننا أن نرى محركًا ضخمًا يتصل به جهاز "حلزون" أسطواني.
"الحلزون" هو نسخة معدلة من أنبوب رانك. نظرًا للشكل المميز ، فإن كثافة عمليات التجويف في تجويف "الحلزون" أعلى بكثير مقارنةً بالأنبوب الدوامي.
يوجد في تجويف "القوقعة" منشط قرص - قرص به ثقب خاص. عندما يدور القرص ، يتم تنشيط الوسط السائل في "الحلزون" ، بسبب حدوث عمليات التجويف:
-
يقوم المحرك الكهربائي بتحويل منشط القرص
. يعتبر منشط القرص أهم عنصر في تصميم مولد الحرارة ويتم توصيله بالمحرك الكهربائي عن طريق عمود مباشر أو عن طريق حزام سير. عندما يتم تشغيل الجهاز في وضع التشغيل ، ينقل المحرك عزم الدوران إلى المنشط ؛ -
المنشط يدور الوسط السائل
. تم تصميم المنشط بطريقة تجعل الوسيط السائل ، الذي يدخل في تجويف القرص ، يلتوي ويكتسب الطاقة الحركية ؛ -
تحويل الطاقة الميكانيكية إلى حرارة
. عند ترك المنشط ، يفقد الوسط السائل تسارعه ، ونتيجة للفرملة الحادة ، يحدث تأثير التجويف. نتيجة لذلك ، تعمل الطاقة الحركية على تسخين الوسط السائل حتى + 95 درجة مئوية ، وتصبح الطاقة الميكانيكية حرارية.
تركيب المضخة
الآن سيكون من الضروري التقاط مضخة مياه. الآن في المتاجر المتخصصة يمكنك شراء وحدة بأي تعديل وقوة
ما الذي يجب أن تنتبه إليه؟
- يجب أن تكون المضخة نابذة.
- سيكون محركك قادرًا على تدويره.
قم بتثبيت المضخة على الإطار ، إذا كنت بحاجة إلى عمل المزيد من العارضة ، فقم بصنعها إما من زاوية أو من شريط حديد بنفس سمك الزاوية. من الصعب صنع أداة التوصيل بدون مخرطة. لذلك عليك أن تطلبها في مكان ما.
مخطط مولد الحرارة Hydrovortex.
يتكون مولد الحرارة الدوامة من Potapov من جسم مصنوع على شكل أسطوانة مغلقة. في نهاياته يجب أن يكون هناك ثقوب وأنابيب فرعية للاتصال بنظام التدفئة. سر التصميم داخل الاسطوانة. يجب وضع طائرة نفاثة خلف المدخل. يتم اختيار ثقبه بشكل فردي لهذا الجهاز ، ولكن من المرغوب فيه أن يكون حجمه نصف قطر جسم الأنبوب. إذا قمت بعمل أقل ، فلن تتمكن المضخة من تمرير الماء من خلال هذه الفتحة وستبدأ في تسخين نفسها. بالإضافة إلى ذلك ، ستبدأ الأجزاء الداخلية في الانهيار بشكل مكثف بسبب ظاهرة التجويف.
الأدوات: جلاخة الزاوية أو منشارا ، آلة لحام ، مثقاب كهربائي ، مفتاح ربط قابل للتعديل.
المواد: أنبوب معدني سميك ، أقطاب كهربائية ، مثاقب ، 2 أنابيب ملولبة ، وصلات.
- قطع قطعة من الأنابيب السميكة بقطر 100 مم وطول 500-600 مم. اصنع أخدودًا خارجيًا عليه حوالي 20-25 مم ونصف سمك الأنبوب. قص الخيط.
- اصنع حلقتين بطول 50 مم من نفس قطر الأنبوب. اقطع خيطًا داخليًا على جانب واحد من كل نصف حلقة.
- من نفس سمك المعدن المسطح مثل الأنبوب ، قم بعمل أغطية ولحامها على جانب الحلقات حيث لا يوجد خيط.
- اصنع ثقبًا مركزيًا في الأغطية: أحدهما لقطر الطائرة والآخر لقطر الأنبوب. في الجزء الداخلي من الغطاء ، حيث توجد الطائرة ، قم بعمل حافة مشطوفة بحفر ذو قطر أكبر. يجب أن تكون النتيجة فوهة.
- قم بتوصيل مولد الحرارة بالنظام. قم بتوصيل الأنبوب حيث توجد الفوهة بالمضخة في الفتحة التي يتم توفير الماء منها تحت الضغط. قم بتوصيل مدخل نظام التدفئة بالأنبوب الفرعي الثاني. قم بتوصيل مخرج النظام بمدخل المضخة.
سوف يمر الماء تحت الضغط الذي ستنشئه المضخة عبر فوهة مولد الحرارة الدوامي الذي تصنعه بنفسك. في الحجرة ، ستبدأ في التسخين بسبب الخلط المكثف. ثم قم بإدخاله في نظام التدفئة. لتنظيم درجة الحرارة ، ضع قفلًا كرويًا خلف الفوهة. قم بتغطيته ، وسيؤدي مولد الحرارة الدوامة إلى دفع الماء داخل السكن لفترة أطول ، مما يعني أن درجة الحرارة فيه ستبدأ في الارتفاع. هذه هي الطريقة التي يعمل بها السخان.
مبدأ العمل للتدفئة التعريفي
في عمل السخان الحثي ، يتم استخدام طاقة المجال الكهرومغناطيسي ، والذي يمتصه الجسم المسخن ويحوله إلى حرارة. لتوليد مجال مغناطيسي ، يتم استخدام مغو ، أي ملف أسطواني متعدد الدورات. بالمرور عبر هذا المحرِّض ، يخلق تيار كهربائي متناوب مجالًا مغناطيسيًا متناوبًا حول الملف.
يسمح لك سخان المخزون المصنوع منزليًا بالتسخين بسرعة وبدرجات حرارة عالية جدًا. بمساعدة هذه الأجهزة ، لا يمكنك تسخين المياه فحسب ، بل يمكنك أيضًا إذابة المعادن المختلفة.
إذا تم وضع جسم ساخن داخل أو بالقرب من المحرِّض ، فسيتم ثقبه بتدفق ناقل الحث المغناطيسي ، والذي يتغير باستمرار بمرور الوقت. في هذه الحالة ، ينشأ مجال كهربائي ، تقع خطوطه بشكل عمودي على اتجاه التدفق المغناطيسي وتتحرك في حلقة مفرغة. بفضل هذه التدفقات الدوامة ، تتحول الطاقة الكهربائية إلى طاقة حرارية ويسخن الجسم.
وبالتالي ، يتم نقل الطاقة الكهربائية للمحث إلى الجسم دون استخدام جهات الاتصال ، كما يحدث في أفران المقاومة. نتيجة لذلك ، يتم إنفاق الطاقة الحرارية بشكل أكثر كفاءة ، ويزيد معدل التسخين بشكل ملحوظ.يستخدم هذا المبدأ على نطاق واسع في مجال معالجة المعادن: ذوبانها ، وتزويرها ، ولحامها بالنحاس ، وما إلى ذلك. ومع نجاح لا يقل عن ذلك ، يمكن استخدام سخان الحث الدوامي لتسخين المياه.
مبدأ التشغيل
هناك تفسيرات مختلفة لأسباب تأثير دوامة الدوران في غياب الحركة والمجالات المغناطيسية.
في هذه الحالة يعمل الغاز كجسم ثورة بسبب حركته السريعة داخل الجهاز. يختلف مبدأ التشغيل هذا عن المعيار المقبول عمومًا ، حيث يتدفق الهواء البارد والساخن بشكل منفصل ، لأن. عندما يتم الجمع بين التدفقات ، وفقًا لقوانين الفيزياء ، تتشكل ضغوط مختلفة ، والتي تسبب في حالتنا حركة دوامة للغازات.
نظرًا لوجود قوة الطرد المركزي ، فإن درجة حرارة الهواء الخارج أعلى بكثير من درجة حرارة مدخله ، مما يسمح باستخدام الأجهزة لتوليد الحرارة والتبريد الفعال.
هناك نظرية أخرى لمبدأ تشغيل مولد الحرارة ، نظرًا لحقيقة أن كلا الدوامات تدور بنفس السرعة والاتجاه الزاوي ، تفقد زاوية الدوامة الداخلية زخمها الزاوي. يتم نقل النقص في عزم الدوران إلى الطاقة الحركية إلى الدوامة الخارجية ، مما يؤدي إلى تكوين تدفقات منفصلة من الغاز الساخن والبارد. مبدأ التشغيل هذا هو نظير كامل لتأثير بلتيير ، حيث يستخدم الجهاز الطاقة الكهربائية للضغط (الجهد) لنقل الحرارة إلى جانب واحد من الوصلة المعدنية غير المتشابهة ، ونتيجة لذلك يتم تبريد الجانب الآخر و يتم إرجاع الطاقة المستهلكة إلى المصدر.
مزايا مولد الحرارة الدوامة
:
- يوفر فرقًا كبيرًا في درجات الحرارة (يصل إلى 200 درجة مئوية) بين الغاز "البارد" و "الساخن" ، ويعمل حتى عند ضغط الدخول المنخفض ؛
- يعمل بكفاءة تصل إلى 92٪ ، ولا يحتاج إلى تبريد قسري ؛
- يحول تيار المدخل بالكامل إلى تيار تبريد واحد. نتيجة لهذا ، فإن احتمال ارتفاع درجة حرارة أنظمة التدفئة مستبعد عمليا.
- يتم استخدام الطاقة المتولدة في الأنبوب الدوامي كتدفق واحد ، مما يساهم في التسخين الفعال للغاز الطبيعي مع الحد الأدنى من فقدان الحرارة ؛
- يوفر فصلًا فعالًا لدرجة حرارة الدوامة للغاز الداخل عند الضغط الجوي والغاز الخارج عند الضغط السلبي.
مثل هذا التسخين البديل ، بتكلفة صفر فولت تقريبًا ، يقوم بتسخين الغرفة تمامًا من 100 متر مربع (حسب التعديل). السلبيات الرئيسية
: هذا تطبيق باهظ التكلفة ونادر في الممارسة.
نطاق التطبيق
| توضيح | وصف النطاق |
|
تدفئة . يتم استخدام المعدات التي تحول الطاقة الميكانيكية لحركة المياه إلى حرارة بنجاح في تدفئة المباني المختلفة ، من المباني الخاصة الصغيرة إلى المنشآت الصناعية الكبيرة.

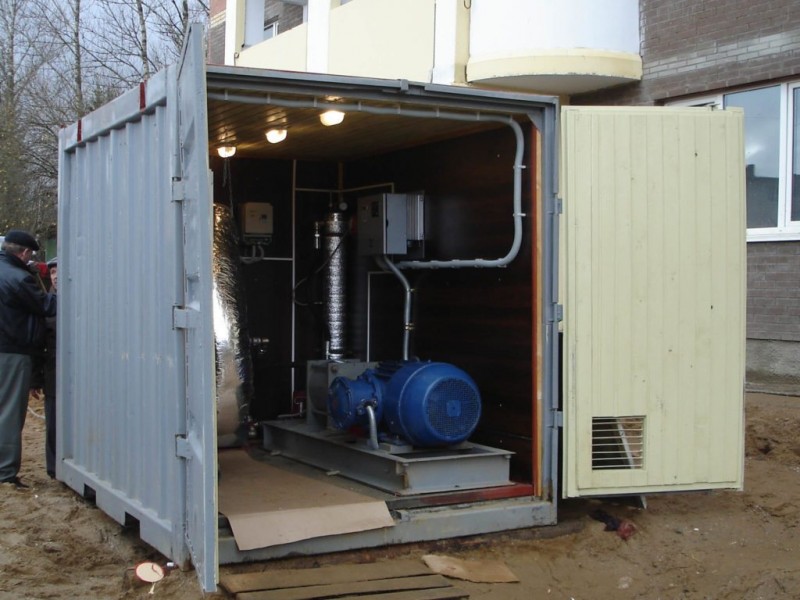

بالمناسبة ، على أراضي روسيا اليوم يمكن للمرء أن يحصي ما لا يقل عن عشر مستوطنات حيث يتم توفير التدفئة المركزية ليس عن طريق بيوت الغلايات التقليدية ، ولكن عن طريق مولدات الجاذبية. |
 |
تسخين المياه المنزلية . يقوم مولد الحرارة ، عند توصيله بالشبكة ، بتسخين المياه بسرعة كبيرة. لذلك ، يمكن استخدام هذه المعدات لتسخين المياه في نظام إمداد المياه المستقل ، وفي أحواض السباحة والحمامات والمغاسل ، إلخ. |
 |
خلط السوائل غير القابلة للامتزاج . في ظروف المختبر ، يمكن استخدام وحدات التجويف لخلط عالي الجودة للوسائط السائلة بكثافات مختلفة حتى يتم الحصول على تناسق متجانس. |
الاندماج في نظام التدفئة لمنزل خاص
من أجل استخدام مولد حراري في نظام التدفئة ، يجب إدخاله فيه. كيف اقوم به بشكل صحيح؟ في الواقع ، لا يوجد شيء صعب في هذا.

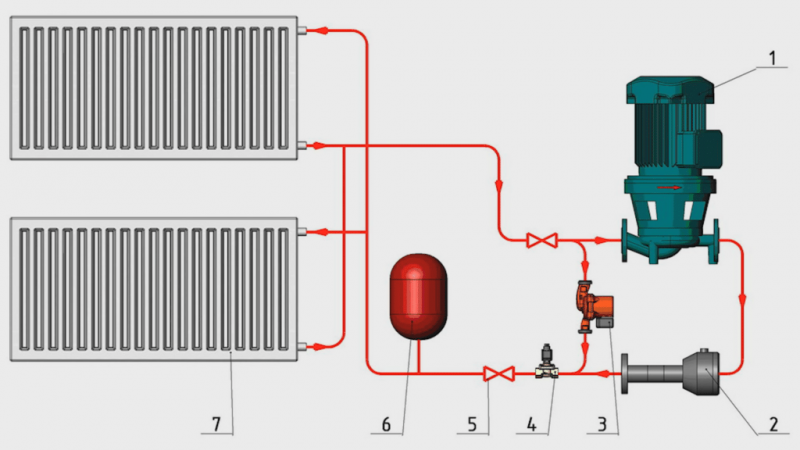

أمام المولد (المميز بالرقم 2 في الشكل) ، تم تركيب مضخة طرد مركزي (في الشكل - 1) ، والتي ستزود المياه بضغط يصل إلى 6 أجواء.بعد المولد ، يتم تثبيت خزان التمدد (في الشكل - 6) وصمامات الإغلاق.
مزايا استخدام مولدات حرارة التجويف
| مزايا مصدر دوامة للطاقة البديلة | |
 |
اقتصاد . نظرًا للاستهلاك الفعال للكهرباء والكفاءة العالية ، يعد مولد الحرارة أكثر اقتصادا مقارنة بأنواع أخرى من معدات التدفئة. |
|
أبعاد صغيرة مقارنة بمعدات التدفئة التقليدية ذات الطاقة المماثلة . المولد الثابت ، المناسب لتدفئة منزل صغير ، يكون مضغوطًا مرتين مثل غلاية الغاز الحديثة.
إذا قمت بتثبيت مولد حراري في غرفة مرجل تقليدية بدلاً من غلاية الوقود الصلب ، فسيكون هناك الكثير من المساحة الحرة. |
|
وزن التركيب الخفيف |
|
تصميم بسيط . مولد الحرارة من نوع التجويف بسيط للغاية بحيث لا يوجد شيء يكسر فيه.
يحتوي الجهاز على عدد قليل من العناصر المتحركة ميكانيكيًا ، ولا توجد إلكترونيات معقدة من حيث المبدأ. لذلك ، فإن احتمال حدوث عطل في الجهاز ، مقارنة بالغلايات الغازية أو حتى الوقود الصلب ، ضئيل للغاية. |
 |
لا حاجة لتعديلات إضافية . يمكن دمج مولد الحرارة في نظام التدفئة الحالي. أي أنه لن يكون من الضروري تغيير قطر الأنابيب أو موقعها. |
 |
لا حاجة لمعالجة المياه . إذا كانت هناك حاجة إلى مرشح مياه جاري للتشغيل العادي لغلاية الغاز ، فعند تركيب سخان تجويف ، لا يمكنك أن تخاف من الانسداد.
بسبب العمليات المحددة في غرفة عمل المولد ، لا تظهر العوائق والحجم على الجدران. |
|
لا يتطلب تشغيل الجهاز مراقبة مستمرة . إذا كنت بحاجة إلى الاعتناء بغلايات الوقود الصلب ، فإن سخان التجويف يعمل دون اتصال بالإنترنت.
تعليمات التشغيل الخاصة بالجهاز بسيطة - ما عليك سوى تشغيل المحرك في الشبكة ، وإذا لزم الأمر ، قم بإيقاف تشغيله. |
|
الحفاظ على البيئة . لا تؤثر تركيبات التجويف على النظام البيئي بأي شكل من الأشكال ، لأن المحرك الكهربائي هو المكون الوحيد الذي يستهلك الطاقة. |
كيف تصنع مولد حراري بيديك
تعد مولدات الحرارة الدوامة من الأجهزة المعقدة للغاية ؛ في الممارسة العملية ، يمكن صنع WTG الأوتوماتيكي من Potapov ، والذي يكون مخططه مناسبًا لكل من الأعمال المنزلية والصناعية.
هذه هي الطريقة التي ظهر بها مولد الحرارة الميكانيكي Potapov (كفاءة 93 ٪) ، ويظهر الرسم التخطيطي في الشكل. على الرغم من حقيقة أن نيكولاي بتراكوف كان أول من حصل على براءة اختراع ، إلا أن جهاز بوتابوف هو الذي يحظى بشعبية خاصة لدى الحرفيين المنزليين.
يوضح هذا الرسم البياني تصميم مولد الدوامة. يتم توصيل أنبوب الخلط 1 بمضخة الضغط بواسطة شفة ، والتي بدورها تزود السائل بضغط من 4 إلى 6 أجواء. عندما يدخل الماء إلى المجمع ، في الرسم 2 ، تتشكل دوامة ويتم إدخالها في أنبوب دوامة خاص (3) ، مصمم بحيث يكون الطول أكبر بعشر مرات من القطر. تتحرك دوامة الماء على طول الأنبوب الحلزوني بالقرب من الجدران إلى الأنبوب الساخن. تنتهي هذه النهاية بالقاع 4 ، يوجد في وسطها فتحة خاصة لخروج الماء الساخن.
للتحكم في التدفق ، يوجد جهاز فرملة خاص ، أو جهاز فرد تدفق المياه 5 ، أمام الجزء السفلي ، ويتكون من عدة صفوف من الألواح الملحومة بالكم في المركز. الغلاف محوري مع الأنبوب 3. في اللحظة التي يتحرك فيها الماء عبر الأنبوب إلى المعدل على طول الجدران ، يتشكل تدفق التيار المعاكس في القسم المحوري. هنا ، يتحرك الماء نحو التركيب 6 ، الذي يتم قطعه في جدار الفلوت وأنبوب إمداد السوائل. هنا قامت الشركة المصنعة بتركيب 7 مقوم تدفق آخر للقرص للتحكم في تدفق الماء البارد.إذا خرجت الحرارة من السائل ، فيتم توجيهها عبر ممر جانبي خاص 8 إلى الطرف الساخن 9 ، حيث يتم خلط الماء بالماء المسخن بواسطة خلاط 5.
مباشرة من أنبوب الماء الساخن ، يدخل السائل في المشعات ، وبعد ذلك ، يصنع "دائرة" ، ويعود إلى المبرد لإعادة التسخين. علاوة على ذلك ، يقوم المصدر بتسخين السائل ، وتكرر المضخة الدائرة.
وفقًا لهذه النظرية ، هناك تعديلات على مولد الحرارة للإنتاج الضخم للضغط المنخفض. لسوء الحظ ، المشاريع جيدة فقط على الورق ، قلة من الناس يستخدمونها حقًا ، لا سيما بالنظر إلى أن الحساب يتم باستخدام نظرية Virial ، والتي يجب أن تأخذ في الاعتبار طاقة الشمس (قيمة غير ثابتة) وقوة الطرد المركزي في الأنبوب.
الصيغة كما يلي:
Epot \ u003d - 2 Ekin
حيث Ekin = mV2 / 2 هي الحركة الحركية للشمس ؛
كتلة الكوكب - م ، كجم.
يمكن أن يكون لمولد الحرارة المنزلي من النوع الدوامي لمياه Potapov الخصائص التقنية التالية:
مولد الحرارة الدوراني
هذه الوحدة عبارة عن مضخة طرد مركزي حديثة ، أو بالأحرى غلافها ، والذي سيكون بمثابة الجزء الثابت. لا يمكنك الاستغناء عن غرفة العمل والفوهات.
يوجد داخل جسم تصميمنا الهيدروديناميكي دولاب الموازنة كدفاعة. هناك مجموعة كبيرة ومتنوعة من التصاميم الدوارة لمولدات الحرارة. أبسطها هو تصميم القرص.
يتم تطبيق العدد المطلوب من الثقوب على السطح الأسطواني للقرص الدوار ، والذي يجب أن يكون له قطر وعمق معينان. يطلق عليهم "خلايا غريغز". وتجدر الإشارة إلى أن حجم وعدد الثقوب المحفورة سيختلف تبعًا لعيار قرص الدوار وسرعة عمود المحرك الكهربائي.
غالبًا ما يتكون جسم مصدر الحرارة هذا على شكل أسطوانة مجوفة. في الواقع ، إنه أنبوب عادي بحواف ملحومة في نهاياته. ستكون الفجوة بين الجزء الداخلي للمبيت والحدافة صغيرة جدًا (حوالي 1.5-2 مم).
سيحدث تسخين مباشر للمياه في هذه الفجوة. يتم الحصول على تسخين السائل بسبب احتكاكه على سطح الدوار والمبيت في نفس الوقت ، بينما يتحرك قرص دولاب الموازنة بسرعات قصوى تقريبًا.
عمليات التجويف (تكوين الفقاعات) التي تحدث في الخلايا الدوارة لها تأثير كبير على تسخين السائل.
مولد الحرارة الدوراني عبارة عن مضخة طرد مركزي حديثة ، أو بالأحرى غلافها ، والذي سيكون بمثابة الجزء الثابت
كقاعدة عامة ، يبلغ قطر القرص في هذا النوع من المولدات الحرارية 300 مم ، وسرعة دوران الجهاز الهيدروليكي 3200 دورة في الدقيقة. اعتمادًا على حجم الدوار ، ستختلف السرعة.
عند تحليل تصميم هذا التثبيت ، يمكننا أن نستنتج أن مدة خدمته صغيرة جدًا. بسبب التسخين المستمر والعمل الكاشطة للماء ، تتسع الفجوة تدريجياً.
وصف المولد
هناك أنواع مختلفة من مولدات الحرارة الدوامية ، وتتميز بشكل أساسي بشكلها. في السابق ، تم استخدام النماذج الأنبوبية فقط ، والآن يتم استخدام النماذج المستديرة أو غير المتماثلة أو البيضاوية بنشاط. تجدر الإشارة إلى أن هذا الجهاز الصغير يمكن أن يوفر تدفئة مستقلة تمامًا ، وبالطريقة الصحيحة ، يمكنه أيضًا توفير الماء الساخن.
مولد الحرارة الدوامة والقشرة المائية عبارة عن جهاز ميكانيكي يفصل الغاز المضغوط عن التيارات الساخنة والباردة. يمكن أن يصل الهواء الخارج من الطرف "الساخن" إلى درجة حرارة 200 درجة مئوية ، ومن الطرف البارد يمكن أن يصل إلى -50. وتجدر الإشارة إلى أن الميزة الرئيسية لمثل هذا المولد هي أن هذا الجهاز الكهربائي لا يحتوي على أجزاء متحركة ، وكل شيء ثابت بشكل دائم.غالبًا ما تكون الأنابيب مصنوعة من سبائك الفولاذ المقاوم للصدأ ، والتي تقاوم تمامًا درجات الحرارة العالية والعوامل المدمرة الخارجية (الضغط ، التآكل ، أحمال الصدمات).
يتم نفخ الغاز المضغوط بشكل عرضي في حجرة الدوامة ، وبعد ذلك يتم تسريعها إلى سرعة دوران عالية. بسبب الفوهة المخروطية في نهاية أنبوب المخرج ، يُسمح فقط للجزء "الوارد" من الغاز المضغوط بالتحرك في اتجاه معين. يُجبر الباقي على العودة إلى الدوامة الداخلية ، التي يكون قطرها أصغر من القطر الخارجي.
أين يتم استخدام مولدات الحرارة الدوامة:
- في وحدات التبريد
- لتوفير التدفئة للمباني السكنية ؛
- لتدفئة المباني الصناعية.
يجب أن يؤخذ في الاعتبار أن المولد الهيدروليكي والغاز الدوامي له كفاءة أقل من معدات تكييف الهواء التقليدية. يتم استخدامها على نطاق واسع للتبريد الموضعي منخفض التكلفة عندما يتوفر الهواء المضغوط من شبكة التدفئة المحلية.
فيديو: دراسة مولدات الحرارة الدوامة
نظرة عامة على السعر
على الرغم من البساطة النسبية ، غالبًا ما يكون شراء مولدات حرارة التجويف الدوامي أسهل من تجميع جهاز محلي الصنع بنفسك. يتم بيع مولدات الجيل الجديد في العديد من المدن الكبيرة في روسيا وأوكرانيا وبيلاروسيا وكازاخستان.
ضع في اعتبارك قائمة الأسعار من المصادر المفتوحة (ستكون الأجهزة الصغيرة أرخص) ، وكم تكاليف مولد مصطفىيف وبولوتوف وبوتابوف:
أقل سعر لمولد حرارة الطاقة الدوامة للعلامة التجارية Akoil و Vita و Graviton و Must و Euroalliance و Yusmar و NTK في إيجيفسك ، على سبيل المثال ، يبلغ حوالي 700000 روبل. عند الشراء ، تأكد من التحقق من جواز سفر الجهاز وشهادات الجودة.
الغرض من مولد الحرارة Potapov vortex (VTG) ، المصنوع يدويًا ، هو الحصول على الحرارة فقط بمساعدة محرك كهربائي ومضخة. في الأساس ، يتم استخدام هذا الجهاز كسخان اقتصادي.
مخطط جهاز نظام الحرارة الدوامة.
أسهل طريقة هي إنشاء مولد حراري دوامة من الأجزاء القياسية. أي محرك كهربائي سيعمل من أجل هذا. كلما زادت قوتها ، زاد حجم الماء الذي يسخن إلى درجة حرارة معينة.
عزل محرك دوامة
قبل تشغيل الجهاز ، يجب عزله. يتم ذلك بعد بناء الغلاف. يوصى بلف الهيكل بالعزل الحراري. كقاعدة عامة ، يتم استخدام مادة مقاومة للحرارة العالية لهذا الغرض. طبقة العزل متصلة بغلاف الجهاز بسلك. كعزل حراري ، يجب استخدام إحدى المواد التالية:
مولد حراري جاهز.
- صوف زجاجي
- الصوف المعدني؛
- صوف البازلت.
كما ترون من القائمة ، فإن أي عزل حراري ليفي تقريبًا سيفي بالغرض. يجب عزل السخان الحثي الدوامي ، والذي يمكن العثور عليه في جميع أنحاء Runet ، بجودة عالية. خلاف ذلك ، هناك خطر من أن الجهاز سوف يعطي مزيدًا من الحرارة إلى الغرفة التي تم تركيبه فيها. معلومات مفيدة: "عزل الأنابيب بالصوف المعدني".
ما هي الميزات التي تتمتع بها مواقد الحطب الطويلة ، اقرأ في هذه المقالة.
في النهاية ، يجب تقديم بعض النصائح. أولاً - يوصى بطلاء سطح المنتج. هذا سوف يحميها من التآكل. ثانيًا ، من المستحسن جعل جميع العناصر الداخلية للجهاز أكثر سمكًا. سيزيد هذا النهج من مقاومة التآكل ومقاومة البيئات العدوانية. ثالثًا ، الأمر يستحق صنع العديد من الأغطية الاحتياطية. يجب أن تحتوي أيضًا على ثقوب بالقطر المطلوب في الأماكن المطلوبة على متن الطائرة. يعد ذلك ضروريًا لتحقيق كفاءة أعلى للوحدة عن طريق الاختيار.
طرق تحسين الأداء

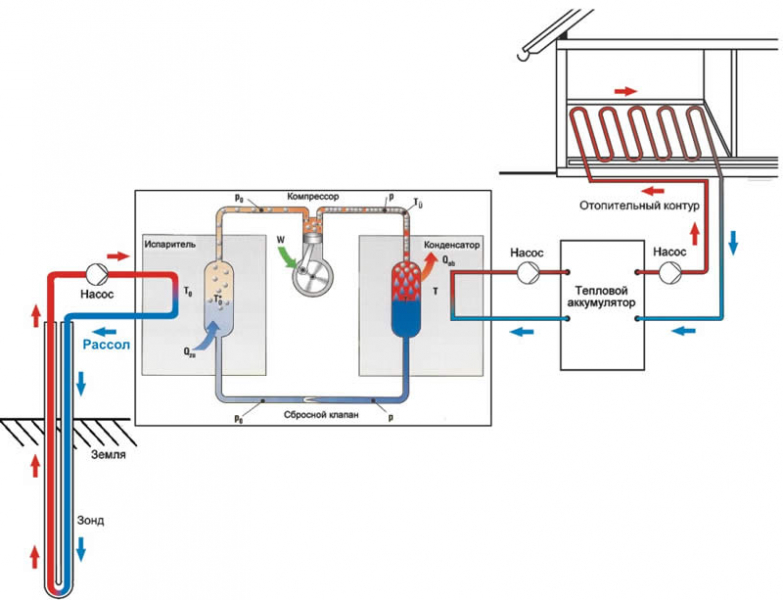

مخطط مضخة الحرارة.
هناك فقدان للحرارة في المضخة. لذا فإن مولد حرارة دوامة Potapov في هذا الإصدار له عيب كبير.لذلك ، من المنطقي إحاطة المضخة المغمورة بغطاء مائي بحيث تتحول حرارتها أيضًا إلى تدفئة مفيدة.
اجعل الغلاف الخارجي للجهاز بأكمله أكبر قليلاً من قطر المضخة المتاحة. يمكن أن يكون هذا إما أنبوبًا نهائيًا ، وهو أمر مرغوب فيه ، أو متوازي السطوح مصنوع من مادة الصفيحة. يجب أن تكون أبعادها بحيث تدخل المضخة والاقتران والمولد نفسه إلى الداخل. يجب أن يتحمل سمك الجدار الضغط في النظام.
لتقليل فقد الحرارة ، قم بعمل عازل حراري حول جسم الجهاز. يمكنك حمايتها بغلاف مصنوع من القصدير. كعازل ، استخدم أي مادة عازلة للحرارة يمكنها تحمل درجة غليان السائل.
- قم بتجميع جهاز مضغوط يتكون من مضخة غاطسة وأنبوب توصيل ومولد حرارة قمت بتجميعه بنفسك.
- حدد أبعادها واختر أنبوبًا بهذا القطر ، والذي من السهل أن تتلاءم بداخله كل هذه الآليات.
- اصنع أغطية من جانب والآخر.
- تأكد من صلابة تثبيت الآليات الداخلية وقدرة المضخة على ضخ المياه من خلال نفسها من الخزان الناتج.
- اصنع مدخلًا وأرفق أنبوبًا به. يجب أن تكون المضخة ، مع كمية الماء الخاصة بها ، في الداخل أقرب ما يمكن من هذه الفتحة.
قم بلحام شفة على الطرف الآخر من الأنبوب. مع ذلك ، سيتم تثبيت الغطاء من خلال حشية مطاطية. لتسهيل تركيب الدواخل ، اصنع إطارًا بسيطًا خفيف الوزن أو هيكلًا عظميًا. بداخله ، قم بتجميع الجهاز. تحقق من ملاءمة وضيق جميع المكونات. أدخله في العلبة وأغلق الغطاء.
اتصل بالمستهلكين وتحقق من كل شيء للتأكد من ضيقه. إذا لم يكن هناك تسرب ، قم بتشغيل المضخة. بفتح وإغلاق الصمام الموجود عند مخرج المولد ، اضبط درجة الحرارة.
سخانات الحث الدوامة - مبدأ التشغيل
تعمل سخانات الحث إيدي على أساس القانون الفيزيائي الذي يولد تيارات دوامة (مستحثة) بواسطة مجال مغناطيسي متناوب يسخن البيئة.
نظريا. يتم حماية النواة الكهرومغناطيسية المجوفة مع ملف الحث بواسطة غلاف حماية من البيئة. عندما يتم تطبيق الجهد من خلال الصندوق الطرفي ، يتم إنشاء مجال مغناطيسي متناوب يحفز التيارات الدوامة في الملف الأساسي ، مما يؤدي إلى تسخين الأنظمة المعدنية لنظام التبادل الحراري. تدخل الحرارة في نظام دوران المبرد وتسخينه. يتم ضبط درجة الحرارة باستخدام منظم الحرارة ، ويحافظ منظم الحرارة تلقائيًا على درجة الحرارة المحددة.
في الممارسة. سخانات الحث الدوامة عبارة عن أنبوب ملفوف بسلك يتم تزويده بالتيار المتردد. يدخل المبرد البارد إلى الأنبوب ، في كثير من الأحيان من الأسفل ، ولكن يمكن أن يكون أيضًا من الجانب. تعمل التيارات الدوامة التي ينتجها التيار المتردد في الأسلاك الملفوفة حول الأنبوب على تسخين الأنبوب ، وبالتالي تسخين الماء.
تلخيص لما سبق
الآن أنت تعرف ما هو مصدر شعبي ومطلوب للطاقة البديلة. لذلك ، سيكون من السهل عليك أن تقرر ما إذا كانت هذه المعدات مناسبة أم لا. أوصي أيضًا بمشاهدة الفيديو في هذه المقالة.
مولد حراري جاهز.
اعتمادًا على نوع الجهاز ، تختلف طريقة تصنيعه أيضًا. يجدر التعرف على كل نوع من الأجهزة ، ودراسة ميزات الإنتاج ، قبل بدء العمل. طريقة سهلة لصنع أنبوب دوامة رانكي بيديك هي استخدام العناصر الجاهزة. هذا سوف يتطلب أي محرك. في الوقت نفسه ، يمكن للجهاز ذي الطاقة الأكبر تسخين المزيد من سائل التبريد ، مما سيزيد من إنتاجية النظام.
لبناء ناجح ، يجب إيجاد حلول جاهزة. يمكنك إنشاء مولد حراري دوامة بيديك ، وستتوفر الرسومات والمخططات الخاصة به ، دون صعوبة كبيرة.للقيام بأعمال البناء ، ستحتاج إلى الأدوات التالية:
- البلغارية؛
- زوايا حديدية
- اللحام.
- حفر ومجموعة من عدة تدريبات.
- التجهيزات ومجموعة المفاتيح.
- التمهيدي والملون والفرش.
يجب أن يكون مفهوما أن الأجهزة الدوارة تصدر الكثير من الضوضاء أثناء التشغيل. لكن بالمقارنة مع الأجهزة الأخرى ، فهي تتميز بأداء أفضل. يمكن العثور على رسومات ومخططات لتصنيع مولد حراري دوامة بيديك في كل مكان. يجب أن يكون مفهوماً أن العمل سوف يكتمل بنجاح فقط مع الامتثال الكامل لتكنولوجيا الإنتاج.
