المسخن الأرضي حل مبتكر لتدفئة المنزل
تتطور أنظمة التدفئة باستمرار. النقطة المهمة ليست فقط أن الأجهزة التقليدية غير مناسبة تمامًا لتصميم المساكن الحديثة ، بل غالبًا ما يكون من المستحيل استخدامها في مثل هذه الظروف ، على سبيل المثال ، في الغرف ذات المساحة الكبيرة من الزجاج البانورامي. نشهد اليوم تطور التدفئة. المسخنات الأرضية دليل واضح على ذلك - أحد أفضل التطورات في العقود الأخيرة في هذا المجال.
مسخن أرضي ، نظام تدفئة مريح وفعال. تتجاوز كفاءة هذه المعدات 90٪ ، علاوة على ذلك ، فهذه فرصة حقيقية لتوفير الطاقة. يتم وضع المسخن الأرضي في صندوق معدني خاص. هذا الأخير محمي من التآكل ، وفي الداخل به طلاء يعكس الحرارة.
مبدأ التشغيل

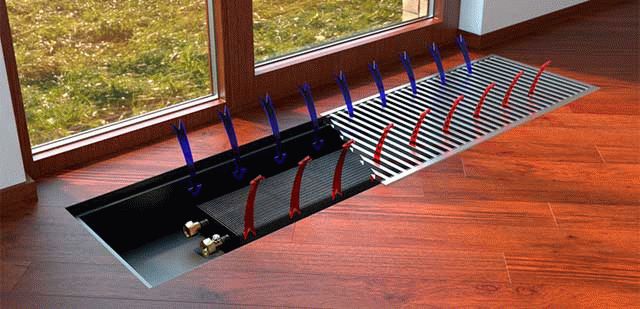

مشعات الأرضية هي أجهزة تسخين تقليدية يتم فيها نقل الطاقة الحرارية وفقًا لمبدأ الحمل الحراري الطبيعي بسبب الاختلافات في درجات الحرارة. يرتفع الهواء المسخن عند ملامسته للسخان ، مما يفسح المجال للهواء المبرد بالفعل على سطح غطاء الأرضية. يستمر هذا في دائرة: يتم سحب الهواء البارد إلى الصندوق ، وبعد تسخينه من المسخن الحراري ، يخرج.
في عدد من الطرز (ما يسمى بوحدات ملف المروحة) توجد مراوح مدمجة تعمل بصمت تقريبًا. يسرع الحمل القسري بشكل كبير ويحسن التسخين عن طريق النفخ حول المبادل الحراري.
المسخن المدمج مدمج في الأرضية ومغلق بشواية نموذجية ، متدفق مع غطاء الأرضية ، والذي لا يمنع بأي حال الهواء الساخن من الهروب. تسمى التدفئة المدمجة أيضًا مشعات التصميم ، لأنها تكمل الجزء الداخلي للغرفة بطريقة أصلية. تزيل هذه المعدات أيضًا أي قيود على ترتيب الأثاث. على وجه الخصوص ، يمكن وضعها على مقربة كافية من البطارية الموجودة في الأرضية.
تبدأ التيارات الحرارية حركتها مباشرة من سطح الأرض. هذا بلا شك يساهم في خلط هواء أكثر كفاءة.
أنظمة التدفئة المدمجة
يجب أن يكون للتدفئة المدمجة في الأرضية فترة راحة خاصة في الأرضية. للقيام بذلك ، يتم عمل مكانة قبل وضع الأرضيات. يتم تركيب مسخن كهربائي أو مسخنات تحت الأرضية لتسخين المياه فيه. تستخدم هذه الأنظمة على نطاق واسع في المنازل ذات الألواح الزجاجية البانورامية. لا تفسد المظهر الداخلي للغرف. السخان المدمج ، مغلق بشبكة زخرفية متدفقة مع الأرضية. يسمح لك هذا بتدفئة الغرفة ليس فقط ، ولكن أيضًا الأبواب والنوافذ.
تعتبر سخانات المياه تحت الأرضية أكثر اقتصادا من الوحدة الكهربائية المدمجة في الأرض.
المواد المستخدمة في تصنيع أنظمة تسخين المياه متنوعة. خصائص التوصيل الحراري للمعدن الذي تصنع منه الأنابيب والزعانف الخاصة بالنماذج:
- حديد - 47 واط / عضو الكنيست
- نحاس - 111 واط / عضو الكنيست
- ألمنيوم - 236 واط / مك
- نحاس - 390 واط / عضو الكنيست
الأجهزة
النحاس ، لديه طاقة حرارية أكبر. خيارات مجمعة مثل النحاس والألومنيوم (زعانف الألومنيوم) أو النحاس الأصفر (الزعانف النحاسية) لها تكلفة أقل. على الرغم من أنها ليست أدنى من النحاس في التوصيل الحراري. أنظمة المياه الحديدية المدمجة في الأرضية هي الأرخص. قوتها الحرارية أدنى بكثير من العينات المذكورة.
المسخنات الكهربائية المدمجة في الأرضية مصنوعة من عناصر تسخين يتم إمدادها بالتيار. عادة ما تكون السخانات محمية بسترات من السيراميك. يتم تثبيت الألواح المعدنية الموصلة للحرارة على أجسامهم. أنها تزيد من مساحة نقل الحرارة.
مسخنات التسخين عبارة عن ماء مدمج ، يمكن أن يكون له هواء حراري قسري أو طبيعي. مع الدوران الطبيعي ، يرتفع الهواء الساخن نفسه. يتم دفعه للخارج بواسطة طبقات الهواء الباردة السفلية.للحمل القسري ، يجب بناء مروحة صغيرة واحدة أو أكثر. إنها تساهم في تبادل أكثر كثافة للهواء من خلال المدفأة. هذا يساعد على تسخين الغرفة المطلوبة بشكل أسرع. المراوح متصلة بمصدر طاقة تيار متردد أو تيار مستمر. تم تجهيز هذه الأجهزة أيضًا بمسخنات كهربائية مدمجة في الأرضية.
يمكن تجهيز التدفئة المدمجة بأجهزة استشعار درجة الحرارة المتصلة بنظام المنزل الذكي. هذا يساعد على تحسين الكفاءة أثناء التشغيل.
ماء
يمكن استخدام المياه الأرضية المسخنة في الصيف كمكيف هواء. لهذه الأغراض ، يتم استخدام أنظمة ذات أربعة أنابيب. يتم توصيلها في نفس الوقت بالتدفئة والمبرد (مبرد سائل). تسمى هذه النماذج بوحدات لفائف المروحة.
في أي الحالات ضرورية
تستخدم المسخنات المائية لإنشاء ستارة حرارية. يستخدم التدفق الدافئ المستمر للحد من دخول الهواء البارد إلى الغرفة ومنع المسودات. يُنصح بتركيب وحدات حرارية مدمجة في الأرضية للغرف ذات النوافذ البانورامية وعدد كبير من الجدران الخارجية.
من أجل التشغيل الفعال لهذه الأجهزة ، يجب ألا يتجاوز ارتفاع السقف 3 أمتار ، حيث أن تدفق الهواء المسخن بواسطة المبادل الحراري يخلق درجة حرارة مريحة ، ويتراكم في الجزء العلوي من الغرفة. يوفر الاستخدام الإضافي لهياكل الأرضيات جنبًا إلى جنب مع أنواع أخرى من أنظمة التدفئة انخفاضًا كبيرًا في فقد الحرارة في المنازل ذات الجدران الخارجية الباردة.
السلسلة الفرعية لخط Oterm من Warmann
بالنسبة للأبعاد الكلية لموديلات السلسلة ، يمكن أن يكون عرض الأجهزة 18 و 23 و 30 و 37 سم بارتفاع 7.5 و 11 و 15 سم. يتم تحديد طول قناة التسخين فقط من خلال احتياجات المستهلك.
بالإضافة إلى الحجم ، عند اختيار المعدات الحرارية المثلى ، يجب على المرء أيضًا تحديد نوعه المفضل. هناك العديد في السلسلة.
المسخنات الحرارية Varmann Qtherm NK هي أنظمة تكييف ، يبدأ سعرها من 13000 روبل ، مما يسمح ليس فقط بتدفئة الغرفة ، ولكن أيضًا بتبريدها. يتم تثبيت أجهزة هذه السلسلة الفرعية على الأرض بالقرب من النوافذ البانورامية أو مدمجة أسفل النوافذ العادية. إنها قادرة على ضمان تدفق درجة حرارة الهواء المريحة من النوافذ في الصيف وتغلق من تدفق الهواء البارد في الخريف والشتاء.
Qtherm HK Mini - في حالة الأبعاد المصغرة تقريبًا في أجهزة هذه السلسلة الفرعية ، يوجد مبادل حراري عالي الكفاءة يعمل في نظام ثنائي الأنابيب لتزويد المبرد والناقل الحراري ، إلى جانب مراوح عرضية صامتة تقريبًا قادرة على إنشاء زي موحد حقًا تدفق الهواء. تبدأ تكلفة أجهزة مثل هذه الخطة من 24000 روبل.
Qtherm Maxi عبارة عن مسخن مائي ينتج حرارة عالية بسبب زعانف المنطقة الكبيرة على المبادل الحراري والمراوح القوية. إذا تم شراء الجهاز للغرف "الرطبة" ، مثل الحمام ، فيمكنك تثبيته بعلبة من الفولاذ المقاوم للصدأ. وتتراوح أحجام موديلات "Oterm Maxi" في نسختها القياسية بين 75 - 325 سم بزيادات 5 سم. يمكن أن يختلف العرض ويكون 19- ، 25- ، 31- 37 سم ، والارتفاع 15 سم. يبدأ سعرهم من 23800 روبل.
Qtherm ECO هم ممثلون كلاسيكيون تمامًا للسلسلة ، ومجهزون بمراوح عرضية توفر الحمل الحراري القسري. ما يميزها هو حجمها الصغير مع زيادة إنتاج الحرارة ، والتكلفة الجذابة (من 19200 روبل) ، وانخفاض استهلاك الطاقة ، والتشغيل الهادئ ، ومبادل حراري مع ترتيب أنبوب متدرج وتسخين عالي الكفاءة للوحة.
تتميز نماذج السلسلة الكهربائية الفرعية Qtherm بنوع عناصر التسخين المستخدمة. كما قد تتخيل ، فهي كهربائية.وبالتالي ، فإن هذه الأجهزة قادرة على العمل بدون تبديل المروحة في وضع الحمل الحراري الطبيعي ، وكمصادر حرارة مستقلة. يوفر نظام التحكم تغييرًا تلقائيًا في مستوى تسخين العناصر الكهربائية وتنظيم تدفق الهواء.
يتم إنتاج أجهزة Oterm Electro بأربعة أحجام: 19 - 25 - 31 - 37 سم في العمق 11 سم وأي طول. سعرها يبدأ من 23200 روبل.
Qtherm Slim هي أضيق مسخنات بالحمل الحراري بين جميع أجهزة التسخين Varmann. يمكن استخدامها رأسيًا وأفقيًا ، مع استكمالها بمراوح 220 فولت أو وحدات مروحة بمحركات EC موفرة للطاقة بجهد 24 فولت. بالإضافة إلى ذلك ، يمكن تزويد هذه المسخنات الحرارية بجهاز تحكم في دوران المروحة عالي السرعة يعتمد على المعالج الدقيق ، والذي يمكن أن يعمل في الوضع اليدوي وبالترادف مع أجهزة التحكم في الحائط ، ويمكن أيضًا توصيله بنظام "المنزل الذكي". تبدأ تكلفتها من 22300 روبل (تنمو بشكل متناسب مع طول الهيكل المطلوب).
ميزات التصميم والتشغيل Varmann Qtherm
يشتمل تصميم المسخن في نطاق هذا الطراز على ما يلي: علبة فولاذية مطلية بصبغة سوداء مقاومة للتآكل (يصبح الجهاز غير واضح تحت الشبكة) ، ومبادل حراري قابل للإزالة ، ومراوح في غلاف به محركات وجهاز ينظم تشغيلها ، شبكة زخرفية يمكن طلاؤها في أي ظل وحتى الحصول على نسيج يقلد الحجر والخشب وما إلى ذلك ، بالإضافة إلى شريط مطاطي أسفل الشبكة ، مما يقلل من الضوضاء الصادرة عن جهاز التشغيل.
من ميزات التصميم المهمة لنماذج السلسلة المروحة العرضية ، والتي تعمل بجهد 12 أو 220 فولت. إنه يقف بالداخل بحيث يتم نقل الهواء البارد من النافذة أو المدخل على طول الجهاز
كونها مدعومة بشبكة اثني عشر فولتًا ، تُظهر هذه المراوح توفيرًا مذهلاً للطاقة - ما يصل إلى ثمانين بالمائة (مقارنةً بتلك التي تعمل بجهد 220 فولت)! من الجدير بالذكر أن الطاقة الحرارية لأجهزة Qtherm تعتمد بشكل كبير على سرعة المروحة.
يتيح نظام إمداد الهواء في المسخن ضبطًا عالي الدقة وسلسًا لشدة النفخ عن طريق وحدة تحكم في التردد الدوراني الأوتوماتيكي المعتمد على المعالجات الدقيقة. إذا كانت الاختلافات في درجة الحرارة في الداخل والخارج ضئيلة ، يمكن للنظام أيضًا أن يعمل في وضع بدون مروحة - فقط بسبب التسخين بالحمل الحراري.
يتم ضبط إعدادات "Otherms" الخاصة بـ Varman بواسطة معالجات دقيقة داخلية. ومع ذلك ، يمكن إجراؤها يدويًا ، وكذلك من خلال النظام الكهربائي للمنزل الذكي.
نظرًا لاستخدام مكونات النحاس والألمنيوم في الإنتاج ، تتميز معدات المناخ الخاصة بالعلامة التجارية بعمر خدمة طويل لعقود من الزمن ، ومقاومة للتآكل ، فضلاً عن التوصيل الحراري الممتاز وتدفئة المساحات لأي غرض من الأغراض.
