درع الحرارة من الطوب لموقد الساونا

اختيار واقي الشاشة

هناك مجموعة كبيرة من المواد المتخصصة التي يمكن من خلالها صنع سياج موقد في حمام خشبي. بادئ ذي بدء ، نتحدث عن:

• حجر طبيعي؛
• ألواح البازلت
• سقوف معدنية
• الدروع الزخرفية.

يجدر التركيز على عدد من المعلمات ، بما في ذلك السعر والمتانة وظروف التشغيل المسموح بها. بسبب التغيرات المتكررة في درجات الحرارة والرطوبة العالية في الغرفة ، يمكن أن تفشل الدروع الرخيصة لعدة مواسم.

في مثل هذه الظروف ، يظهر الحجر الطبيعي بشكل أفضل. في أغلب الأحيان ، يتم استخدام لبنة لشاشة موقد الحمام ، حيث يمكنك بمساعدتها تحديد الشكل الضروري للهيكل الواقي المستقبلي بشكل مستقل. أثناء العمل ، يمكنك بسهولة إجراء أي تعديلات لجعل الحمام أكثر راحة في الاستخدام. شاشة الفرن لحمامك اليدين - هذا هو أفضل شيء يمكنك القيام به لقضاء عطلة رائعة وآمنة.

جوانب إضافية

يجب أن يكون مفهوما أنه ليس في جميع الحالات تكون الشاشة الواقية مطلوبة بشكل عام. على سبيل المثال ، بالنسبة لأفران الطوب التي تحتوي على صندوق نيران محمي في البداية ، لا يلزم وجود أسوار. إذا كانت الشاشة بحاجة إلى التثبيت ، فسيتم اختيار مواد خزفية حمراء لها ، قادرة على تحمل التغيرات الشديدة في درجات الحرارة والتعرض للرطوبة.

استنتاج

تعد شاشة موقد الساونا التي تعمل بنفسك أحد تصميمات الساونا المهمة التي يمكن أن تمنع الحروق العرضية وتوازن تشغيل الموقد. من خلال تنفيذ أحد المخططات المقترحة ، يمكنك تحقيق مزيج من كفاءة الحماية والوظائف الجيدة للموقد والصفات المرئية الجيدة للنظام بأكمله.

تم استخدام الشاشات المقاومة للحرارة لمواقد الساونا مؤخرًا نسبيًا ، حيث أن الموقد اليوم جهاز منفصل ليس جزءًا من الحمام. في الماضي ، كانت المواقد تُبنى من الحجر ، لذا لم تكن هناك حاجة لتسييج إضافي للموقد في غرفة البخار.

اليوم ، غالبًا ما يتم إنشاء شاشة من الطوب لفرن معدني في الحمام ، نظرًا لأن المعدن يوصل الطاقة الحرارية جيدًا ، بحيث يمكن تسخينه إلى درجات حرارة عالية جدًا. تسبب أي لمس للعلبة المعدنية حروقًا شديدة لا تلتئم لعدة أسابيع. وبالتالي ، فإن الشاشة الواقية للموقد في الحمام المصنوع من الفولاذ المقاوم للصدأ تجعل الباقي آمنًا.

متى تكون الحماية مطلوبة؟

لا تنشأ دائمًا الحاجة إلى تثبيت جلود وشاشات واقية. إذا تم الحفاظ على مسافة مقاومة للحريق بين الموقد وأقرب سطح قابل للاحتراق ، فلا حاجة إلى حماية إضافية. عند هذه المسافة ، تتشتت الأشعة تحت الحمراء وتضعف ، ولا يمكن أن تتسبب الكمية التي يتلقاها الجدار الخشبي في إتلافها.

يُعتقد أن المسافة الآمنة من الحائط إلى فرن القرميد (وضع ربع قرميد) لا تقل عن 0.32 متر ، من الجدار إلى الفرن المعدني (غير مبطّن) - 1 متر على الأقل بالنسبة للفرن المعدني المبطن من الداخل بالطوب أو النار ، تنخفض المسافة إلى 0.7 متر.

وبالتالي ، يكون الامتثال لمسافات الحريق أكثر احتمالًا في الحمامات الكبيرة ، حيث لا تكون مسألة توفير المساحة ذات صلة. في غرف البخار العائلية ، حيث يتم احتساب كل سنتيمتر من المساحة ، فإن تركيب موقد 0.3-1 متر من أقرب الجدران ليس عمليًا. في هذه الحالة ، يجب تقليل مسافات الأمان المحددة وفقًا للمعايير بمساعدة الشاشات والجلود.

ستائر واقية حول الفرن

شاشات الحماية عبارة عن دروع عازلة تغطي الأسطح الجانبية للفرن وتقلل من شدة الإشعاع الحراري. الشاشات من المعدن والطوب. كقاعدة عامة ، يتم استخدامها للأفران المعدنية.

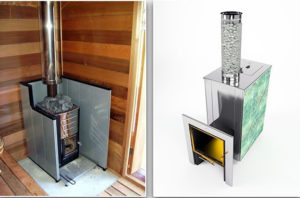

الطريقة رقم 1 - الشاشات المعدنية

أكثر شاشات الحماية شيوعًا هي الفولاذ المصنوع في المصنع أو صفائح الحديد الزهر. يتم تثبيتها حول الفرن ، على مسافة 1-5 سم من جدران صندوق الاحتراق. اعتمادًا على الحاجة إلى عزل جانب أو آخر من الفرن ، يمكنك شراء شاشات جانبية أو أمامية (أمامية). تصنع العديد من الأفران المعدنية مبدئيًا بشاشات واقية على شكل غلاف واقي.

تقلل الحواجز الواقية من درجة حرارة الأسطح المعدنية الخارجية إلى 80-100 درجة مئوية ، وبالتالي تقلل المسافة المقاومة للحريق إلى 50 سم. وستكون المسافة الإجمالية من صندوق الاحتراق إلى الحائط (جنبًا إلى جنب مع فجوة من 1-5 سم) 51 55 سم.

تركيب الشاشات الواقية ليس بالأمر الصعب. نظرًا لوجود الأرجل ، يمكن ربط الدروع المعدنية بسهولة بالأرض باستخدام البراغي.

الطريقة رقم 2 - شاشات الطوب

يمكن لشاشة من الطوب أن تغطي جميع الأسطح الجانبية للفرن المعدني ، والتي تمثل قشرتها الخارجية. ثم سيكون الموقد في غلاف البناء. في حالة أخرى ، شاشة الطوب عبارة عن جدار يفصل بين الفرن والسطح القابل للاشتعال.

لوضع شاشة واقية ، يتم استخدام لبنة الحماية الكاملة. بيندر - الاسمنت أو الطين الطين. يوصى بوضع نصف قرميد (سمك 120 مم). ولكن في ظل نقص المواد ، من الممكن السماح للجدار بصنع ربع قرميد (بسمك 60 مم) ، على الرغم من أنه في هذه الحالة سيتم تقليل خصائص العزل الحراري للشاشة بمقدار النصف.

يتم ترك ثقوب صغيرة في الجزء السفلي من الدرع (أحيانًا مع أبواب الفرن) للحمل الحراري بين جدار القرميد والموقد.

يجب أن تنتهي جدران الشاشة المصنوعة من الطوب على ارتفاع 20 سم على الأقل فوق السطح العلوي للفرن. في بعض الأحيان يؤدي البناء إلى السقف.

لم يتم تثبيت شاشة الطوب بالقرب من جدران الفرن ، والمسافة المثلى هي 5-15 سم.المسافة المقبولة من البناء بالطوب إلى الجدار القابل للاشتعال هي 5-15 سم.وبالتالي ، يتيح لك استخدام شاشة من الطوب قلل المسافة من الفرن إلى الجدار الخشبي إلى 22-42 سم (فرن - فجوة تهوية 5-15 سم - قرميد 12 سم - فجوة تهوية 5-15 سم - جدار).

كيف تصنع شاشة واقية لموقد الساونا بيديك

تأكد من عدم وجود صعوبة في إنشاء شاشة واقية للاستحمام بيديك.

يوصى بإعداد جميع المواد والأدوات اللازمة مسبقًا ، وإلا فسيؤدي ذلك إلى إبطاء تقدم العمل بشكل كبير. إن وجود كل ما تحتاجه لن يساعد فقط في عدم إيقاف البناء والتركيب ، ولكنه لن يسقط "الفكرة الهندسية" العامة.

من الطوب

يتم استخدام خليط الطوب والخرسانة كمواد العمل الرئيسية. يجب استخدام المخاليط المصممة للعمل في درجات حرارة عالية. إذا كنت لا ترغب في إنفاق الأموال على شرائها ، فعليك إضافة الطين إلى الخليط القياسي. هذا سيعزز التصميم المستقبلي.

عند الحساب ، يجب مراعاة ثلاثة معلمات لتحديد الكمية المطلوبة من الطوب ، وهي:

ضع في اعتبارك أنه بين البناء من الضروري حساب بضعة ملليمترات إضافية بين الطوب لمزيج الخرسانة.

1. لا تختلف عملية التصنيع عن وضع الطوب. كل ما يجب القيام به هو إنشاء نوع من "السياج" من الطوب حول الفرن بالارتفاع المطلوب.
2. بعد التمديد ، يستغرق الهاون ما لا يقل عن 5-7 أيام حتى يجف تمامًا. مطلوب فترة أطول بسبب المساحة المغلقة - يجف المحلول بشكل أسوأ.
3. بعد الانتهاء من المرحلة الأخيرة من العمل ، يجب عليك أيضًا التحقق من قوة البناء. إذا لزم الأمر ، يمكن تركيب ألواح بازلت إضافية فوق الطوب لتوفير قدر أكبر من الأمان.

فلز

الهياكل المعدنية أكثر متانة ، لأن هذه المادة أسهل في تحمل التغيرات في درجات الحرارة. يعد تعقيد التثبيت وسعر هذه اللوحات أعلى إلى حد ما من نظيراتها من الطوب.

سيتطلب العمل صفائح معدنية: صفائح الزنك أو الفولاذ ، بالإضافة إلى مواد عازلة معدنية إضافية لا تحترق وتذوب في درجات حرارة عالية. مطلوب أيضًا آلة لحام وآليات تثبيت الألواح.

يجب أن يكون سمك المادة العازلة 2 سم على الأقل ، ويجب أن يكون ارتفاع الدرع 5-10٪ أكثر من ارتفاع الفرن. تذكر أن جدار الهيكل مضاعف ، لذلك يلزم ثماني صفائح معدنية لإكمال المهمة.

تعليمات خطوة بخطوة لصنع

1. تحضير جميع المواد والمواد الاستهلاكية اللازمة ؛
2. ضع المادة العازلة في طبقة متساوية على الصفيحة المعدنية ؛
3. يتم وضع طبقة ثانية من المعدن في الأعلى ؛
4. يتم لحام أدوات التثبيت الخاصة بآلة لحام تثبت الهيكل معًا.
5. يجب تثبيت الألواح المنتجة حول الفرن من جميع الجهات باستخدام أدوات التثبيت.
6. يوصى بوضع عازل أسفل الجزء السفلي لمنع الاحتراق غير المقصود للأرضية والحريق في الغرفة.

ميزات تركيب الحماية المعدنية

عادة ما يتم تركيب شاشة معدنية بطريقة يتم فيها الحصول على هيكل مثل الصندوق. الخارج من الفولاذ المقاوم للصدأ أو الصفائح المعدنية المطلية بطلاء مقاوم للحرارة. نتيجة لذلك ، تظهر فجوة هوائية بين الصفائح المعدنية ، مما يؤدي إلى توفير عزل حراري جيد.

توجد ثقوب في الجزء السفلي من الهيكل توفر دورانًا للهواء وتمنع ارتفاع درجة حرارة الصندوق المعدني. لتنفيذ هذه الحماية ، يمكن استخدام أحد المخططين.

مخطط 1

يتم اختيار صفيحة معدنية مصقولة ، والتي تتميز بتبديد أفضل للحرارة. كقاعدة عامة ، يتم استخدام هذه الشاشات على الجدران الخلفية للفرن ، مما يمنع فقدان الحرارة. بالطبع ، يجب ألا تقوم بتثبيت هذه الحماية مباشرة على الحائط - فخطر اندلاع حريق من هذا سيزداد عدة مرات.

للتثبيت الصحيح ، يجب وضع طبقة غير قابلة للاحتراق بين الحماية والجدار بحيث تبقى مساحة الهواء خلف اللوح. يجب أيضًا أن تكون هناك مسافة صغيرة من الحماية إلى الأرض - وهذا يسمح للهواء بالنفخ فوق الشاشة وإزالة الحرارة.

مخطط 2

لتنفيذ مثل هذا المخطط ، يتم وضع العزل الحراري أولاً على الحائط ، وتكون الحماية المعدنية فوقه بالفعل. يعتمد التصميم إلى حد كبير على العزل المختار.

اعتمادًا على العزل الحراري المحدد ، سيبدو ترتيب الشاشة الواقية كما يلي:

1. عند استخدام مادة ملفوفة ، يتم إنشاء البطانة بحيث تكون المسافة بين الألواح أقل قليلاً من عرض المادة. يتم وضع العزل بين الألواح ويتم تثبيته بمسامير خاصة ذات غطاء كبير.
2. ومع ذلك ، إذا تم استخدام الورق المقوى المعدني أو لوح الأسبستوس كمواد عازلة للحرارة ، فيجب أولاً توصيله بالحائط ، ويتم تثبيت الصفيحة المعدنية من الأعلى.

استنتاج

لا يمكن المبالغة في تقدير أهمية هيكل الحمام المذكور أعلاه ، لذلك يجب تنفيذ تصميم هذه المرحلة من البناء في البداية. تذكر أن الأمان الذي توفره هو بالضبط العامل الذي سيسمح لك بالاستمتاع بالساونا وعملك لسنوات عديدة!. أثناء إشعال الحمام ، يسخن سطح الفرن حتى 300-400 درجة مئوية

في الوقت نفسه ، تبدأ في إصدار الأشعة تحت الحمراء وتصبح نفسها مصدرًا للتدفئة. يتم توزيع الحرارة الجارية في جميع أنحاء غرفة البخار ، ولكنها تصطدم أولاً بالجدران المجاورة للموقد. إذا كانت الجدران خشبية ، ثم تحت تأثير درجات الحرارة المرتفعة ، يبدأ تفحمها. وهناك بالفعل قريبة من النار! الطريقة الوحيدة الفعالة حقًا لعزل الجدران الخشبية عن الحرارة هي إنشاء حواجز واقية وتغليف من مواد غير قابلة للاحتراق في الحمام.

أثناء إشعال الحمام ، يتم تسخين سطح الفرن حتى 300-400 درجة مئوية.في الوقت نفسه ، تبدأ في إصدار الأشعة تحت الحمراء وتصبح نفسها مصدرًا للتدفئة. يتم توزيع الحرارة الجارية في جميع أنحاء غرفة البخار ، ولكنها تصطدم أولاً بالجدران المجاورة للموقد. إذا كانت الجدران خشبية ، ثم تحت تأثير درجات الحرارة المرتفعة ، يبدأ تفحمها. وهناك بالفعل قريبة من النار! الطريقة الوحيدة الفعالة حقًا لعزل الجدران الخشبية عن الحرارة هي إنشاء حواجز واقية وأغلفة من مواد غير قابلة للاحتراق في الحمام.
