سقف منخفض

إصلاح في خروتشوف

بالنسبة لأولئك الذين يعملون في إصلاح وديكور منازلهم ، غالبًا ما يطرح السؤال: ما هو سمك السقف في الغرفة؟ من المهم جدًا أحيانًا معرفة ذلك ، لأن خصائص المواد ونوع الأدوات التي يمكن استخدامها في عملية الإصلاح تعتمد أحيانًا على ذلك.

إذا كنت تقوم بتجديد غرفة في خروتشوف ، فيجب أن تكون مدركًا جيدًا لجميع ميزات تصميم هذه الغرفة. كقاعدة عامة ، تتكون الأسقف في مثل هذه المباني من ألواح خاصة. يمكنهم أن يجاوروا بعضهم البعض ليس عن كثب ، ولكن مع وجود فجوات ملحوظة. في بعض الأحيان يصبح هذا مشكلة عند تزيين الغرف في خروتشوف ، لذلك يجب عليك بالتأكيد أن تأخذ هذه الميزة في الاعتبار عند اختيار مادة لتغطية السقف. ترتبط لحظة أخرى غير سارة بعوارض بارزة ، والتي يمكن أن تكون ذات أحجام مختلفة ، بالإضافة إلى أنها غالبًا ما تكون مغطاة بالشقوق والرقائق.

كقاعدة عامة ، تتمتع جميع الأسطح في خروتشوف بمستوى منخفض إلى حد ما من عزل الصوت والضوضاء. يجب أيضًا مراعاة ذلك عند تجديد شقة في هذا النوع من المباني. سيكون عليك اختيار مواد واقية خاصة تجعل الغرفة أكثر راحة للعيش. يمكن أن يتراوح سمك الأسقف في خروتشوف من متر ونصف إلى مترين ونصف (وهذا يعتمد على سلسلة المنزل).

تحدد هذه الميزات المعمارية إلى حد كبير اختيار المواد وطريقة التشطيب في مثل هذه المباني.

ميزات الإصلاح في لوحة منزل

يتميز منزل اللوحة بميزات تصميم مختلفة قليلاً وسمك الأسقف النموذجي. بادئ ذي بدء ، تجدر الإشارة إلى أنه من الصعب للغاية في مثل هذه المباني إجراء أي إعادة تطوير للمباني. حتى أصغر التغييرات يمكن أن تسبب أضرارًا كبيرة للمنزل بأكمله.

لكن ، بالطبع ، تكون الإصلاحات الطفيفة ضرورية في معظم الحالات ، ويمكن إجراؤها ، ولكن بعناية فائقة وبعناية ، مع مراعاة جميع ميزات هذه المباني ، على وجه الخصوص ، سمك السقف.

كقاعدة عامة ، لا تحتوي جميع الطلاءات في لوحة المنزل ، على عكس الخيار الموضح أعلاه ، على مفاصل أو طبقات. إنها مصنوعة من قطعة قماش واحدة دون أي مخالفات. علاوة على ذلك ، يمكن أن تكون هذه الألواح في هيكلها مجوفة أو "مملوءة". في الحالة الأولى ، يبلغ سمك الألواح حوالي 220 مم ، وفي الحالة الثانية - 120 مم. وفقًا للخبراء ، بفضل هذه الميزات المميزة لهيكل المنازل ذات الألواح ، يكون إنهاء مثل هذه المباني أسهل بكثير من إصلاح الشقق في بعض المباني الأخرى.

بغض النظر عن المنزل الذي تقع فيه شقتك ، عند إصلاح المباني وتزيينها ، يجب أن تمثل جميع ميزات السقف بشكل دقيق وموثوق. من خلال معرفة جميع المؤشرات الضرورية ، ستتمكن من حساب مستوى الحمل المسموح به بشكل مستقل وإدراك أنواع تركيبات الإضاءة التي يمكن استخدامها ، وأفضل طريقة لتنظيم عزل الصوت وتنفيذ أنواع أخرى من أعمال الإصلاح. سيسمح لك ذلك بتجنب العديد من العواقب غير المرغوب فيها ويجعل منزلك مريحًا وآمنًا تمامًا.

كيفية عزل الأرضيات

1. أفضل حل هو شراء ألواح الصوف المعدني الجاهزة.
2. اصنع الطبقة السفلية من صفيحة من مادة التسقيف ، واملأها بالطين (ممزوجًا نصفين بالرمل) ، والخبث ونشارة الخشب من الأعلى.
3. ألواح خشبية خاصة مصنوعة من نشارة الخشب والخرسانة. يمكنك شرائها جاهزة أو يمكنك صنعها بنفسك. للقيام بذلك ، يتم استخدام 0.3 جزء من ملاط ​​الأسمنت ، و 4 أجزاء من الطين ، و 1.5 من الجير وجزءان من الماء لجزء واحد من نشارة الخشب. تتشكل الألواح بحجم معين ، وتجفف قليلاً وتستخدم كعزل حراري.

يوضح الفيديو كيفية عزل السقف البيني في منزل خاص:

تفتح ألواح الأرضية من التشكيلة الحديثة إمكانيات واسعة للبناء الفردي. بفضل العديد من الخيارات ، من الممكن تنفيذ أكثر المشاريع والأفكار المعمارية غير المتوقعة. عند تشييد المباني ، من الممكن دمج وتعديل الأنواع الحالية من الهياكل الحاملة ، الشيء الرئيسي ، أولاً وقبل كل شيء ، هو الاسترشاد بقواعد السلامة الأساسية.

جدول المقارنة.

نوع التقسيم

حمولة الأرضية من قسم 1 م / ن ، كجم

التكلفة التقديرية لقسم 1 م / ن ، دولار

قوة

القابلية للتشوه

عزل الحرارة والصوت

مقاوم النار

أقسام من الطوب في نصف لبنة

580-620

حواجز من الطوب في ربع لبنة

من الممكن حدوث تشققات إذا كان هناك باب ثقيل في القسم

قواطع مصنوعة من ألواح الجبس ذات اللسان والأخدود بسماكة 8-12 سم

من الممكن حدوث تشققات إذا كان هناك باب ثقيل في القسم

قواطع من الخرسانة الرغوية بسمك 9-12 سم

من الممكن حدوث تشققات إذا كان هناك باب ثقيل في القسم

قواطع بإطار خشبي

يعتمد على مادة الجلد وتكرار القضبان

يعتمد على سمك القضبان المستخدمة وتكرار موقعها ، من الأقل إلى الأعلى.

يعتمد على نوع الكسوة ، من الأقل إلى الأدنى

قواطع بإطار معدني

يعتمد على مادة الجلد وتكرار التشكيلات

يعتمد على عرض الملامح المستخدمة وتكرار ترتيبها ، من الأقل إلى الأعلى

من أسفل إلى أعلى

أقسام كتلة زجاجية

140-150

من الممكن حدوث تشققات إذا كان هناك باب ثقيل في القسم

أقسام قابلة للتحويل

20-150

منخفض إلى منخفض جدًا

الأحمال الدخيلة غير مرغوب فيها

منخفض جدا إلى متوسط

ملحوظات:

1. يُشار إلى وزن 1 م / ع للارتفاع القياسي للقواطع 2.5 متر ، وللحواجز الأعلى ، سيكون الوزن أكبر ، وللأقسام السفلية - أقل.
2. لا يشمل التحميل على الأرضية الجص أو التغليف باستخدام الحوائط الجافة أو الخشب الرقائقي أو الألواح الخشبية أو ألواح الجدران. 1 م / ع من طبقة الجص بسمك 1 سم ستضيف حوالي 37 كجم للحمل المحدد.
3. تم تصميم بلاطات الأرضيات في المباني السكنية لحمل يصل إلى 400 كجم / م 2 دون مراعاة الأحمال الإنشائية. تعتمد السعة الإجمالية لتحمل الأرضية على هيكل المنزل ويبلغ متوسطها حوالي 600 كجم / م 2 ، ولكن يجب عدم نسيان ذراع التسوية الحالي أو الأثاث المستقبلي.

آمل ، عزيزي القارئ ، أن تكون المعلومات المقدمة في هذه المقالة قد ساعدتك على الأقل قليلاً في فهم المشكلة التي لديك. آمل أيضًا أن تساعدوني في الخروج من الموقف الصعب الذي وجدت نفسي فيه مؤخرًا. حتى 10 روبل من المساعدة ستساعدني كثيرًا الآن. لا أريد أن أتحمل لكم تفاصيل مشاكلي ، خاصة أنها كافية لرواية كاملة (على أي حال ، يبدو لي ذلك ، حتى أنني بدأت في كتابتها تحت عنوان العمل "تي" ، هناك هي رابط في الصفحة الرئيسية) ، ولكن إذا لم أكن مخطئًا في استنتاجاتك ، فستكون الرواية ويمكنك أن تصبح أحد رعاتها ، وربما أبطالًا.

بالنسبة للأجهزة الطرفية ، رقم محفظة Yandex 410012390761783

لأوكرانيا - رقم بطاقة الهريفنيا (Privatbank) 5168 7422 0121 5641

محفظة webmoney: R158114101090

التصنيفات:

• عناصر التصميم. الجدران. أقسام
• التشخيص والعلاج

تقييم المستخدم:
لا

تعليقات:

ملحوظة: ربما لن يظهر سؤالك ، خاصةً إذا كان يتعلق بحساب الهياكل ، في القائمة العامة أو يظل بدون إجابة ، حتى لو قمت بطرحه 20 مرة على التوالي. لماذا ، موضح بالتفصيل الكافي في مقال "تحديد موعد مع الطبيب" (الرابط في رأس الموقع).

في النصف الثاني من القرن الماضي ، تم تنفيذ سياسة البناء الجماعي للمدن ذات المباني اللوحية. شكلت الألواح واجهات المنازل وكانت الجدران الحاملة داخل المباني.

تعتبر سماكة الجدران في بيوت الألواح هي العامل الرئيسي الذي يحدد الجدران والفواصل الحاملة. في عصرنا ، لم تفقد مشكلة إعادة تطوير الشقق في هذه المنازل أهميتها.

يسمح هدم الأسوار الداخلية في شقق المنازل ذات الألواح لأصحاب المساكن بتغيير تصميم مساحة المعيشة في اتجاه تقليل عدد "الغرف" الصغيرة والحصول على غرفة أكثر اتساعًا.

الميزات والمواصفات الرئيسية

اللوح هو قطعة مستطيلة الشكل من المعدن أو الحجر أو أي مادة أخرى وهي جزء لا يتجزأ من المبنى. في البناء ، يتحمل هذا العنصر الوزن الكامل لأجزاء أخرى من الهيكل.

الخصائص الرئيسية للتداخل هي:

• القوة ، بسبب الحاجة إلى تحمل أحمال التصميم الكبيرة ؛
• صلابة ، حيث لا ينبغي أن يكون هناك مكامن الخلل الملموسة في التداخل حتى تحت تأثير الأحمال الكبيرة. القيمة المسموح بها هي 1/200 امتداد لأرضيات العلية و 1/250 امتداد للأرضيات بين الطوابق ؛
• يجب أن يوفر عزل الصوت حماية كافية للغرفة من نقل الأصوات من الغرف الأخرى الموجودة في الحي ؛
• الحماية الحرارية؛
• مقاوم النار؛
• الكفاءة تعني أصغر وزن بسمك صغير ؛
• الطابع الصناعي لجميع العناصر.

عادة ما تكون التكلفة الإجمالية للهياكل 15-20 في المائة من التكلفة الإجمالية للمبنى بأكمله. لذلك ، فإن النهج الصحيح والعقلاني لاختيار هيكل الأرضية سيساعد بشكل كبير على تقليل مستوى التكاليف المالية وفي نفس الوقت الحفاظ على جميع الصفات الجمالية والتشغيلية اللازمة للمبنى.

مع الأبعاد المختارة والمنسقة بعناية للعناصر الهيكلية للمنزل ، يمكن استخدام الأجزاء القياسية فقط في البناء.

ما هي ألواح الأرضية

من المعروف أن الأسقف عبارة عن هيكل أفقي محمل لأي هيكل وهي مصممة لفصل الأرضيات. هناك أنواع العلية والميزانين. أثناء البناء وأثناء التشغيل الإضافي للمنزل ، تسقط حمولة كبيرة للغاية على الطوابق ، لأنه بالإضافة إلى وزنها ، يجب أن تتحمل وزن جزء المبنى الموجود فوقها.

تسمى العناصر الرئيسية ، التي تتكون من ألواح خرسانية مسبقة الصب الثقيلة ، بأجزاء الأرضية. يوفر الجزء العلوي عزل الصوت والحرارة ، بينما يعمل الجزء السفلي كسقف.

في صناعة البناء ، عادة ما تكون هذه الألواح مصنوعة من الخرسانة أو الخرسانة المسلحة. السمة المميزة للهياكل الخرسانية المسلحة المضلعة هي وجود فجوة بين الأضلاع ، والتي يبلغ طولها حوالي 150 سم ، ويمكن أيضًا أن تعمل عوارض الخرسانة المسلحة ، المُثبتة بإحكام مع بعضها البعض ، كأرضيات. في مثل هذه الحالات ، في سقوف العارضة بين الحزم ، يوصى بإدخال إدخالات خاصة وخرسانة تتشكل الفجوة بينهما.

يمكن إضافة الأرضيات الحجرية الفولاذية إلى قائمة أكثر أنواع الألواح شيوعًا. يمكنك شرائها دون أي مشاكل من أي متجر لمواد البناء ، ولكن من الأفضل تركيبها في بيئة صناعية.

في المباني السكنية أو البيوت ذات الجدران الحجرية أو الكتل أو الخرسانية ، غالبًا ما تستخدم الهياكل الخرسانية المسلحة كأرضيات. تقع على طول المبنى وعبره ، اعتمادًا على ميزات المشروع. يمكن أن تكون مادة الألواح ، في هذه الحالة ، خفيفة أو عادية من الخرسانة الثقيلة بدرجة 200 أو أكثر. في كثير من الأحيان ، من أجل تقليل وزن الألواح ، وكذلك حفظ الخرسانة ، يتم تصنيعها بفراغات دائرية طولية. يمكن أن يتراوح عرض الألواح بين 600-2400 مم ، بطول 2400-6600 مم. إذا لزم الأمر ، بالنسبة للمسافات الكبيرة بدون تثبيت إضافي للدعامات ، يمكن إنتاج أسقف بطول يصل إلى 12000 مم.

أسقف شعاع

في هذا الإصدار ، يتم تجميع الهيكل من عناصر منفصلة (معدن ، خرسانة مسلحة ، خشب) تقع على مسافة متساوية من بعضها البعض ، على جدار أقيم على طول السقف أو أساس المبنى. في بناء المساكن الخاصة المكونة من طابق واحد ، تحظى الأرضيات الخشبية بشعبية. إنه أخف وزنا ولا يثقل كاهل الجدران.لكن بالنسبة لهم ، هناك معايير معينة تحد من استخدامهم في الغرف بشكل عام. في الامتداد البيني ، يُسمح بوضع شعاع خشبي إذا كان عرض الغرف لا يتجاوز 5 أمتار ، ولأرضيات العلية لا يزيد عن 6 أمتار ، ويتم استخدام قناة معدنية في جميع الخيارات تقريبًا.

العوارض الخشبية مصنوعة من الخشب اللين أو الصنوبر. في الجانب العلوي ، تم تنظيم الأرضية ، والتي تؤدي بالإضافة إلى ذلك وظيفة الأرضية. بالإضافة إلى العناصر الرئيسية ، فإن تصميم سقف العارضة يشمل لفات وعزل. حتى لا تتراجع الحزم بمرور الوقت ، ويمكن أن يحدث هذا حتى إذا تمت مراعاة المعايير ، يوصى بوضعها على مسافة معينة. يتم تحديد المقطع العرضي بناءً على حمل الحمل الذي يمارس عليه هيكل سقف المنزل.

كيفية إصلاح توزيع الحمولة بشكل صحيح

تفكيك (إزالة الزائدة) والتخلص من حطام البناء

هذا مهم لإعداد مقدمة العمل.
فكر مليًا وقم بحساب فطيرة الأرضيات. إذا كانت هناك حاجة إلى طبقة كبيرة ، فاستخدم مواد خفيفة الوزن (رغوة ، طين ممتد)

لا تعطي هذه المواد عبئًا كبيرًا على بلاطة الأرضية وتوفر عزلًا للصوت.

تجمع الحواجز من مواد خفيفة. لا تستخدم الطوب لبناء الأقسام الداخلية - يتراوح وزن قسم الطوب (الطوب المجوف) من 200 إلى 220 كجم / متر مربع. وفقًا لذلك ، فإن جدارًا صغيرًا من الطوب تبلغ مساحته 10 أمتار مربعة يزن أكثر من 2 طن.

• لا تصب أبدًا طبقة من ذراع التسوية الأسمنتية التي يزيد طولها عن 4 سم. يجب أن تكون هناك دائمًا "فطيرة" من الأرضيات: طبقات سميكة من المواد الخفيفة أسفلها ، وذراع تسوية أسمنتية وطبقة رقيقة من أرضية التسوية الذاتية ذاتية التسوية (0.4 - 0.9 سم) في الأعلى.
• ضع في اعتبارك وزن مواد التشطيب. يمكن للحجر الطبيعي نقل الأحمال من 60 كجم / متر مربع. إذا كنت قد أكملت العمل بالفعل وقمت برفع مستوى الأرضيات ، فمن الصحيح استبدال مواد التشطيب الثقيلة بأخرى أخف وزناً ، على سبيل المثال ، الخزف الحجري.

• تأكد من أنه أثناء الإصلاح ، لا يتم تنظيم تخزين الخلطات الجافة في وقت ما. قسّم الخلائط إلى مجموعات وقم بتخزينها في غرف منفصلة.
• لجأ دائمًا إلى المحترفين ولا تدخر على المتخصصين. الإصلاح لا يغفر الأخطاء. يتطلب الإصلاح المعرفة والخبرة ، ولا يسمح أبدًا للهواة أو أولئك الذين لا يفهمون الفرق بين M: 300 و M: 500 بالعمل.

مصدر

الأسقف في منزل من الطوب

عند تثبيت أقبية العوارض على الجدران الحجرية والطوب (الطوب الأحمر والسيليكات ، والكتل الخزفية ، وكذلك الكتل الخرسانية خفيفة الوزن ذات الركام الناعم من الخبث ، والطين الموسع ، وما إلى ذلك) ، لا ينبغي لأحد أن ينسى الحماية المائية لنهايات أشعة. يتم إجراء العزل المائي الموثوق به للأقسام النهائية للعوارض الخشبية بالطريقة القديمة - القار ، التشريب بالراتنج الساخن واللف الإلزامي بمواد التسقيف ، لباد الأسقف ، المائي ، مادة euroroofing - أي من مواد العزل المائي المدلفنة. في الوقت نفسه ، يتم ترك الطرف المقطوع نظيفًا ، حيث يؤدي فقط المطهر والوقاية من الحرائق. هناك قاعدة عامة أخرى لتركيب الأرضيات على الجدران الحجرية والكتل وهي توفير فجوات تهوية في العقد الداعمة للعوارض الخشبية. يجب أن يكون لرطوبة التكثيف مخرج حر ، ثم سيعمل خشب الحزم الحاملة لفترة أطول دون تدمير وفقدان قدرة التحمل. لكي تعمل تهوية نهايات الحزم ، من الضروري أن تفي بدقة بأبعاد تصميم الفتحات في الجدران في المناطق التي يتم فيها دعم العوارض الخشبية.

الخطوات القياسية لتركيب عارضة خشبية في منزل من الطوب:

• تم تجهيز منافذ الجدار للحزم حتى أثناء عملية التمديد ، خاصة لدعم عوارض الأرضية. عند علامة التصميم ، يتم ترك مكان بعمق 150-200 مم ، اعتمادًا على قسم الحزمة وميزات دعمها. عند وضع الكتل على الجدران ووضع الطوب المزدوج ، يتم ترك فتحة بطريقة بسيطة - دون وضع كتلة واحدة. تقوية الجدار في منطقة دعم الشعاع - بشبكة تقوية و / أو أجزاء مدمجة.
• يتم معالجة العارضة الخشبية بمركبات مثبطة للهب ومضادة للأحياء ، ويتم قطع النهايات بزاوية 60-65 درجة لزيادة كل من فجوة التهوية وسطح العارضة الطرفية لتبخير الرطوبة من الخشب.
• يتم تنفيذ تركيب الحزم بحيث يكون هناك فجوة لا تقل عن 50 مم من الطرف المستقيم للحزمة إلى سطح الجدار - لتدوير الهواء.
• يتم إجراء عمليات تثبيت الحزم على الجدران على البراغي ، وفقًا للحساب ، ولكن ليس أقل من كل عقدة دعم رابعة.
• جميع الفجوات بين نهايات العارضة والجدران الحاملة معزولة بمادة عازلة للحرارة غير قابلة للاحتراق.
• الهيكل العلوي للأرضية: على عوارض خشبية ، غالبًا ما يكون هذا عبارة عن شريط خراطة (شعاع 40 * 40 ؛ 50 * 50) ، ثم مثبتات لأرضية خشبية للدرع. من الممكن أيضًا طلاء خرساني خفيف الوزن على عوارض ومواد أخرى.
• الجزء السفلي من الجلد - في أبسط إصدار ، لوح جبسي على صندوق من اللوح ، أو لوح خشبي للتشطيب عن طريق التجصيص (على شبكة) أو الكسوة البلاستيكية ، أو GVL ، أو اللوح ، أو DSP ، وما إلى ذلك.

تحتوي جميع الأرضيات الخشبية على كعكة معقدة ومجهزة بحاجز مائي وبخار. كما أنهم يتخذون إجراءات لتقليل مستوى الضوضاء - بحيث لا تنتقل الضوضاء الناتجة عن الارتطام في المنزل وأصوات الشارع من خلال الهياكل الداعمة للمنزل. يتم تنفيذ الحماية من الضوضاء من الناحية التكنولوجية وباستخدام مواد خاصة ومثبتات مع خيار التخميد من الضوضاء.

يتم عزل الأرضيات الخشبية البينية بالكامل فوق الطابق السفلي والعلية الباردة ، وخفيفة الوزن - بين الطوابق. لكن السخانات السائبة (الحصى الطيني الموسع ، البيرلايت ، الفيرميكوليت) ، بالإضافة إلى العوازل المعدنية ، لا تحمي فقط من فقدان الحرارة ، بل تعمل أيضًا على تحسين عزل الصوت في المنزل. يتم استخدام خيارات العزل المصنوعة من الطين والقش والرمل والطين والخبث بنجاح اليوم ، وفقًا للاتجاهات البيئية ومن أجل توفير المال.

ردم أو بلاطة (حصائر ، كتل ، ecowool ، إلخ.) يتم وضع العزل بين جذوع الأشجار المثبتة على الأرضيات في نطاق 0.5-0.7 متر. خيار آخر هو ذراع التسوية الخرساني المقوى الخفيف الوزن الخفيف على سطح اللوحة أو الألواح ، ولكن هذا الخيار محسوب حصريًا. حتى خليط الخرسانة الخفيف على الركام الفيرميكيوليت سيعطي عبئًا كبيرًا على السقف والجدران ، لا يضاهى مع وزن الأخشاب والممر.

المرحلة الأخيرة هي الانتهاء على الأرض والسقف.

بعد ذلك - حول تنفيذ الأرضيات في منزل من الخرسانة الخلوية.

ضبط سمك الجدار الوثائقي

ومع ذلك ، فإن مثل هذه الأساليب لتحديد البعد العرضي للسياج لا تستبعد حدوث الأخطاء. إذا كانت الحاجة إلى مثل هذه القياسات ناتجة عن الهدم المستقبلي للجدران داخل شقة منزل لوحة ، فيجب أن يتم تفكيك السياج بطريقة قانونية.

يحظر القانون إعادة تطوير مساحة المعيشة بشكل مستقل. لتجنب العقوبات ، وفي حالة الطوارئ التي لا تقع تحت الملاحقة الجنائية ، عليك القيام بما يلي:

1. في الهيئة التنفيذية المحلية (BTI) ، تحتاج إلى الحصول على نسخة من مخطط الشقة.
2. بناءً على تخطيط الأسوار والفواصل الحاملة ، حدد السياج المراد هدمه.
3. في منظمة التصميم ، اطلب تطوير الوثائق الفنية لهدم الجدار.
4. بناءً على المشروع المعتمد ، الحصول على إذن لإعادة التطوير من السلطات المحلية.
5. بعد ذلك ، ابدأ العمل.

المواد والاكتشافات الهيكلية

يعتمد الوزن الذي يمكن أن تتحمله بلاطة الأرضية بشكل مباشر على ماركة الأسمنت التي صنعت منها.

ألواح الأرضية مصنوعة من الخرسانة بناءً على درجة الأسمنت M300 أو M400. التأشير في البناء ليس مجرد حروف وأرقام. هذه معلومات مشفرة. على سبيل المثال ، ماركة الأسمنت M400 قادرة على تحمل حمولة تصل إلى 400 كجم لكل 1 سم مكعب في الثانية.

لكن لا يجب الخلط بين مفهومي "القدرة على الصمود" و "الصمود دائمًا".نفس هذه 400 كجم / سم مكعب / ثانية هي الحمل الذي سيتحمله منتج الأسمنت M400 لبعض الوقت ، وليس بشكل دائم.

الأسمنت M300 هو خليط يعتمد على M400. تتحمل المنتجات منه أحمالًا أصغر لمرة واحدة ، لكنها أكثر بلاستيكية وتتحمل الانحرافات دون اختراق.

يمنح التسليح الخرسانة قدرة تحمل عالية. بلاطة أساسية مجوفة مقواة بالفولاذ المقاوم للصدأ من الدرجة AIII أو AIV

يتميز هذا الفولاذ بخصائص عالية ضد التآكل ومقاومة للتغيرات في درجات الحرارة من -40 درجة مئوية إلى +50 درجة مئوية ، وهو أمر مهم جدًا لبلدنا

في إنتاج منتجات الخرسانة المسلحة الحديثة ، يتم استخدام تقوية التوتر. يتم شد جزء من التعزيز مسبقًا في القالب ، ثم يتم تثبيت شبكة تقوية ، والتي تنقل الضغط من العناصر المشدودة إلى كامل جسم اللوح الأساسي المجوف. بعد ذلك ، يتم صب الخرسانة في القالب. بمجرد أن تصلب وتكتسب القوة المطلوبة ، يتم قطع عناصر التوتر.

يسمح هذا التعزيز للألواح الخرسانية المسلحة بتحمل الأحمال الثقيلة دون ترهل أو ثني. في النهايات ، التي تعتمد على الجدران الحاملة ، يتم استخدام تعزيز مزدوج. نتيجة لذلك ، لا "تتكسر" النهايات تحت وزنها وتتحمل بسهولة الحمل من الجدران العلوية الحاملة.

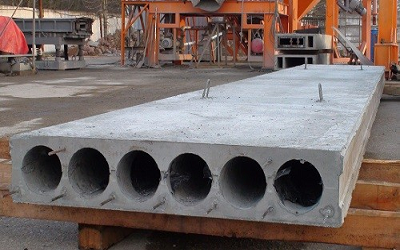

أنواع الألواح الأساسية المجوفة

تستخدم الألواح ذات التجاويف الطولية في بناء الأسقف في المباني السكنية ، وكذلك المباني الصناعية.

تختلف الألواح الخرسانية المسلحة في الميزات التالية:

• أحجام باطلة
• شكل التجاويف
• ابعاد خارجيه.

اعتمادًا على حجم المقطع العرضي للفراغات ، يتم تصنيف منتجات الخرسانة المسلحة على النحو التالي:

• المنتجات ذات القنوات الأسطوانية التي يبلغ قطرها 15.9 سم ، وتتميز الألواح بالتسمية 1PK ، 1 PKT ، 1 PKK ، 4PK ، PB ؛
• المنتجات ذات الدوائر ذات التجاويف التي يبلغ قطرها 14 سم ، والمصنوعة من الدرجات الثقيلة من خليط الخرسانة ، محددة 2PK ، 2PKT ، 2PKK ؛
• الألواح المجوفة ذات القنوات التي يبلغ قطرها 12.7 سم ومعلمة بالتسميات 3PK و 3PKT و 3PKK ؛
• الألواح المستديرة المجوفة بقطر تجويف تم تقليله إلى 11.4 سم. يتم استخدامها لبناء منخفض الارتفاع ومصممة 7PK.

أنواع الألواح وبناء الأرضيات

تختلف لوحات القواعد البينية في شكل ثقوب طولية ، والتي يمكن صنعها على شكل أشكال مختلفة:

• دائرة؛
• الشكل البيضاوي؛
• المجسم الثماني.

المنتجات الدائرية المجوفة تختلف أيضًا في الأبعاد:

• الطول 2.4-12 م ؛
• العرض في حدود 1 م 3.6 م ؛
• سمك 16-30 سم.

بناءً على طلب المستهلك ، يمكن للشركة المصنعة إنتاج منتجات غير قياسية تختلف في الحجم.

الخصائص الرئيسية لألواح الأرضية المجوفة

تحظى ألواح التجويف بشعبية في صناعة البناء نظرًا لخصائص أدائها.

حساب قص بلاطات الأرضيات

يسلط الضوء:

• مجموعة منتجات موسعة. يمكن تحديد الأبعاد لكل كائن على حدة ، اعتمادًا على المسافة بين الجدران ؛
• انخفاض وزن المنتجات خفيفة الوزن (من 0.8 إلى 8.6 طن). تختلف الكتلة حسب كثافة الخرسانة وأبعادها ؛
• الحمل المسموح به على بلاطة الأرضية يساوي 3-12.5 كيلو باسكال. هذه هي المعلمة التشغيلية الرئيسية التي تحدد قدرة تحمل المنتجات ؛
• ماركة الملاط الخرساني الذي كان يستخدم لملء الألواح. بالنسبة للتصنيع ، تكون التراكيب الخرسانية ذات العلامات من M200 إلى M400 مناسبة ؛
• الفاصل القياسي بين المحاور الطولية للتجاويف ، وهو 13.9 - 23.3 سم ، ويتم تحديد المسافة حسب الحجم القياسي وسمك المنتج ؛
• العلامة التجارية ونوع التركيبات المستخدمة. اعتمادًا على حجم المنتج ، يتم استخدام القضبان الفولاذية في حالة الضغط أو عدم الإجهاد.

الحساب التقريبي للحمل النهائي على بلاطة أساسية مجوفة

لكي تحسب بشكل مستقل الحد الأقصى للحمل الذي يمكن أن تتحمله ألواح الأرضية التي تخطط لاستخدامها أثناء البناء ، يجب أن تأخذ في الاعتبار جميع النقاط. لنفترض أنك تريد استخدام ألواح 1PK63.12-8 لترتيب الأرضيات (أي أن قيمة الحمل المحسوب الذي يمكن أن يتحمله منتج واحد هو 800 كجم / م 2: لمزيد من العمليات الحسابية ، سنشير إليه بالحرف Q₀) . من خلال حساب مجموع جميع الأحمال الديناميكية والثابتة والموزعة (من وزن اللوح نفسه ؛ من الأشخاص والحيوانات والأثاث والأجهزة المنزلية ؛ من ذراع التسوية والعزل والأرضيات النهائية والقواطع) ، والتي نشير إليها بواسطة QΣ ، يمكنك تحديد نوع الحمل الذي يمكن للبلاطة الخاصة بك تحملها

النقطة الرئيسية التي يجب الانتباه إليها: كنتيجة لجميع الحسابات (بالطبع ، مع الأخذ في الاعتبار عامل القوة المتزايد) ، يجب أن يتضح أن QΣ ≤ Q₀

من أجل تحديد الحمل الموزع بشكل موحد من وزن اللوح ، من الضروري معرفة كتلته (M). يمكنك استخدام إما قيمة الوزن المشار إليها في شهادة الشركة المصنعة (إذا تم تقديمها في مكان البيع) ، أو القيمة المرجعية من جدول GOST ، الذي تم تجميعه للمنتجات المصنوعة من أنواع الخرسانة الثقيلة بمتوسط ​​كثافة 2500 كجم / م³. في حالتنا ، الوزن المرجعي للبلاطة هو 2400 كجم.

أولاً ، نحسب مساحة اللوح: S = L⨯H = 6.3⨯1.2 = 7.56 m². ثم سيكون الحمل من وزنه (Q₁): Q₁ \ u003d M: S \ u003d 2400: 7.56 \ u003d 317.46 ≈ 318 كجم / م².

في بعض أدلة البناء ، يوصى باستخدام متوسط ​​قيمة الحمولة الإجمالية لسقف المباني السكنية في الحسابات - Q₂ = 400 كجم / متر مربع.

ثم سيكون الحمل الإجمالي الذي يجب أن تتحمله بلاطة الأرضية هو:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 كجم / م 2 ˂ 800 كجم / م² ، أي النقطة الرئيسية QΣ ≤ Q₀ ملحوظة واللوح المحدد مناسب لترتيب الأرضيات السكنية.

لإجراء حسابات دقيقة ، ستكون هناك حاجة إلى قيم كثافة محددة (ذراع التسوية ، عازل حراري ، طلاء نهائي) ، وقيمة الحمل من الأقسام ، ووزن الأثاث والأجهزة المنزلية ، وما إلى ذلك. تم تحديد مؤشرات الحمل القياسية (Qn) وعوامل الموثوقية (Yn) في SNIPs ذات الصلة.

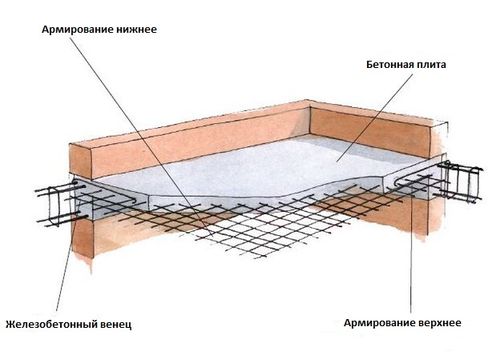

متجانسة مسبقة الصنع

مزيج من الألواح مع صب صب الخرسانة. تبسط هذه الطريقة عمل ترتيب الأرضيات في غرف معقدة هندسيًا. بديل جيد لتصميم متجانسة. باستخدام هذا الخيار ، يجب عليك اتباع احتياطات السلامة. حيث يُسمح بوضع الألواح ، ويتم سكب التحولات المعمارية المعقدة بالخرسانة. هنا يكمن الخطر. من الضروري العمل على الاتصال بتقوية البلاطة والوحدة المتراصة. مع المسودة الطبيعية للمنزل ، قد ينكسر الاتصال ويتشوه. لن يسمح التعزيز بذلك ، وسوف يتوافق التداخل مع المعايير التكنولوجية.

من بين مزايا هذه الطريقة ، تبرز القدرة على العمل على كائنات معمارية معقدة ، وتكمن العيوب فقط في تعقيد التجميع والحاجة إلى وضع القوالب.

يمكن استخدام أي نوع من التداخل في بناء المساكن المبنية من الطوب. تؤثر القيود فقط على طريقة الحزمة ، مما يحد من حرية التصرف فيما يتعلق بالمباني الكلية.

أنواع الأحمال

بغض النظر عن النوع ، فإن أي تداخل يتكون من:

1. 1. الجزء العلوي - الأرضيات ، عزل الأرضيات ، قدد التسوية الخرسانية ، إذا كانت أرضية سكنية تقع في الأعلى.
2. 2. الجزء السفلي ، الذي تم إنشاؤه من مواد الإغماد والجص وأغطية البلاط ، على سبيل المثال ، حواف السقف والهياكل المعلقة ، إذا كان هناك أرضية سكنية تحتها.
3. 3. الجزء الإنشائي ، ويتكون من ألواح متجانسة أو مسبقة الصنع.

الجزء الهيكلي هو أي نوع من ألواح الأرضيات ، في حين أن الأجزاء العلوية والسفلية تخلق ثابتًا معينًا (أقسام ، أسقف معلقة ، أثاث) وأحمال ديناميكية (حمولة من الأشخاص الذين يتحركون على طول الأرض ، الحيوانات الأليفة).بالإضافة إلى ذلك ، هناك أيضًا أحمال نقطية وأحمال موزعة. بالنسبة للمباني السكنية ، بالإضافة إلى الأحمال الثابتة والديناميكية ، يتم حساب الأحمال الموزعة ، والتي يتم قياسها بقوى الكيلوجرام أو نيوتن لكل متر (kgf / m).

الأحمال أثناء تجديدات الشقق القديمة

يمكن صنع ألواح الأرضية باليد. التعزيز لجعلها أقوى.

عند التخطيط لإجراء تجديدات فاخرة في المنازل القديمة ، من الأفضل إزالة عازل الأرضيات والأرضيات القديمة مسبقًا. ثم يجب أن تقدر وزنه على الأقل تقريبًا. يُنصح باختيار أذرع التسوية الجديدة أو الألواح أو الباركيه التي ستحل محلها بحيث يكون وزن "الملابس" الأرضية الجديدة مساويًا تقريبًا لكتلة الجزء العلوي السابق من الأرضية.

يجب أن تكون حذرًا بشكل خاص عند وضع السباكة الجديدة بأحجام متزايدة في الشقق القديمة - أحواض الاستحمام التي تبلغ سعتها 500 لتر أو أكثر ، والجاكوزي. من الأفضل دعوة أخصائي وطلب منه إجراء حسابات مفصلة. يجب أن نتذكر أن الحمل قصير المدى والحمل الثابت الدائم يختلفان عن بعضهما البعض.

تميل الأحمال الثابتة إلى التراكم ، مما يؤدي بمرور الوقت إلى انحرافات كبيرة وتراجع في اللوح. حمولة قصيرة المدى تختبرها من أجل القوة.

في الختام ، أود أن أقول إن الالتزام الدقيق بجميع القواعد والشمول في الحسابات فقط سيضمن عمرًا طويلاً لألواح الأرضيات.

قواعد التثبيت

لإجراء تثبيت موثوق للألواح الأساسية المجوفة ، من الضروري اتباع جميع القواعد بدقة. إذا كانت منطقة الدعم غير كافية ، فقد تتشوه الجدران ، وفي حالة وجود مساحة زائدة ، يمكن زيادة التوصيل الحراري.

عند تثبيت لوحات من هذا النوع ، يجدر مراعاة أقصى عمق للدعم:

• لهيكل من الطوب - 9 سم ؛
• للخرسانة الخلوية والخرسانة الرغوية - 15 سم ؛
• للهياكل الفولاذية - 7.5 سم.

في هذه العملية ، يجب ألا يغيب عن الأذهان أن عمق دمج اللوح في الجدار يجب ألا يزيد عن 16 سم للمبنى الخفيف والطوب ، وكذلك 12 سم للهيكل الخرساني والخرساني المسلح.

لا يوصى بشدة بتركيب الألواح دون استخدام الملاط. يتم وضع طبقة من المحلول لا يقل عن 2 مم على سطح العمل. بفضل هذا الحدث ، يتم نقل الحمل على الحائط بالتساوي. عند تجهيز الألواح على جدار هش ، من الضروري اتخاذ إجراء تقوية ، بسبب عدم وجود ثني للكتل. من أجل تقليل التوصيل الحراري لألواح الأرضية ، يجدر عزل الهيكل من الخارج.

عند شراء ألواح أرضية أساسية مجوفة ، يجب الانتباه إلى جودتها ومظهرها وتوافر الشهادات ، لأن السلامة ستعتمد عليها. يوفر استخدام الألواح الأساسية المجوفة حمولة صغيرة على محيط الهيكل بالكامل ، ويضمن قوة وموثوقية عالية للهيكل

يمكنك معرفة كيفية وضع ألواح الأرضية بشكل صحيح في الفيديو أدناه.

كيفية قياس سمك الجدار بشكل صحيح

لمعرفة البعد المستعرض الدقيق للجدار ، تحتاج إلى إعداد الأداة التالية:

• شريط قياس أو مسطرة
• إزميل؛
• مفك براغي؛
• ثقب.

كقاعدة عامة ، يتم القياس من جانب المدخل. للقيام بذلك ، قم بتنفيذ الإجراءات التالية:

من الجانب المقابل لمفصلات الباب ، تمت إزالة الألواح بعناية من جانبي الجدار. إذا تم لصق الألواح الخشبية ، فسيتم نزعها بعناية بإزميل وإزالتها.
عند تقاطع السياج مع رف إطار المدخل ، تتم إزالة طبقة من ورق الحائط والجص.
سيُظهر شريط قياس أو مسطرة مترابطة عبر الفجوة بين الخرسانة والحامل السماكة الدقيقة للجدار.
