عازل للصوت مع GVL والجدران الجافة: اختيار الحشو والكعك

أقسام دريوال عازلة للصوت خطوة بخطوة

يتم عزل الصوت تحت الحوائط الجافة على النحو التالي:

1. الترميز

ستحتاج أولاً إلى استخدام قلم رصاص وقلم ماركر وشريط قياس بالإضافة إلى مستوى ليزر.

من الضروري قطع المادة على طول الخطوط المرسومة ، لذا اتبع بعناية جميع القياسات والعلامات ، محاولًا عمل فجوات قليلة ، لكن لا يمكنك الانحراف عن الأفقي والرأسي

هذا مهم جدًا عند إرفاق أعمدة هيكل عظمي وسيطة. قم بقياس المحيط بالكامل وإصلاح جميع الأبعاد على الرسم التخطيطي

2. تحضير المواد

نأخذ ملف تعريف UW ونقطعه إلى الأبعاد التي تم الحصول عليها ، وسنقوم بتثبيته عموديًا على الجدران ، على الأرض والسقف. سنحتاج أيضًا إلى ملف تعريف CW ، والذي سنقوم بتركيبه عموديًا بين ملفات تعريف UW. نحتاج أيضًا إلى شريط مانع للتسرب ، والذي سيساعد على تقوية الإطار بشكل أفضل ومنع الضوضاء من الظهور بسبب اهتزاز الملف الشخصي. اصنع جميع الأربطة من المعدن إلى المعدن بطبقة - حشية بوليمر.

3. إبزيم الإطار

نقوم بلصق شريط مانع للتسرب ذاتي اللصق على طول الخطوط المرسومة على الأرضية والسقف والجدران ، ونقوم بربط ملف تعريف بدء التشغيل UW من الأعلى بما يسمى التثبيت السريع (المسامير وبراغي القيادة) ، ويتم استخدام المسامير المعدنية في السقف ، وليس البلاستيك. الآن نأخذ ملف تعريف CW ونثبته عموديًا ، وإدخاله بين ملف تعريف UW على السقف وعلى الأرض ، ونصلحه بمسامير ذاتية التنصت - البراغيث. اثنين من البراغيث في كل نقطة مرفق. يجب تثبيت ملفات تعريف CW بحيث تكون المسافة بينهما 40 أو 60 سم ، ونقوم بتوظيف فتح الباب من ملف تعريف CW ، حيث كان الخشب مدفوعًا مسبقًا. يجب ألا يتم إصلاح هذا الملف الشخصي بالبراغيث ، ولكن باستخدام براغي ذاتية التنصت.

4. ملء الإطار

لدينا هيكل معدني نهائي. الآن ، من ناحية ، يجب أن يتم طلاؤها بألواح دريوال بسماكة اثني عشر مليمترًا ونصف المليمتر في طبقتين. الآن من الضروري عمل الأسلاك الكهربائية وبعد ذلك ملء الفراغ الكامل بين الملامح بمواد عازلة للصوت. في هذه الحالة ، من الضروري التأكد بوضوح من عدم وجود فراغات ، وإلا سيكون هناك تأثير عازل للصوت ضعيف. أنت الآن بحاجة إلى إصلاح طبقة الغشاء في الملف الشخصي.

5. إغلاق الإطار

أنت الآن بحاجة إلى تجانب الجانب الثاني من الإطار بمسامير دريوال. من الضروري أيضًا إصلاح طبقتين من GKL. يجب أن نتذكر أن طبقات الطبقة الثانية لا ينبغي أن تتزامن مع طبقات الطبقة الأولى. الإزاحة المثلى هي نصف عرض الورقة. يبلغ عدد المسامير اللولبية حوالي 35-50 قطعة لكل لوح من ألواح الجبس ، بحجم 1200 × 2500. يمكنك الآن ، إذا رغبت في ذلك ، ملء مفاصل الحوائط الجافة بالجدار والأرضية والسقف بمادة مانعة للتسرب. بعد ذلك ، يمكنك إنهاء الحوائط الجافة ، وانتهى عمل عزل الصوت للحوائط الجافة.

العودة إلى المحتوى

ما الذي عليك عدم فعله

هناك بعض الفروق الدقيقة عند تجميع السقف المعلق بعزل الصوت ، والتي يُنصح بأخذها في الاعتبار عند اقتناء المواد وتركيب الهيكل.

1. يجب ألا تشتري مواد رخيصة ، خاصة المعلق الاهتزازي أو الأغشية غير المعروفة. خلاف ذلك ، فإن النظام ببساطة لن يعمل.
2. يجب تنفيذ العملية برمتها "على القمة" ، مما يعني أنه من المستحسن أن يكون لديك مساعد.
3. لا تنسى عامل مثل الجيران من الأعلى. بسبب قوة قاهرة ، قد يغمر السقف الخاص بك ، ويفقد الصوف المعدني كل خصائص امتصاص الصوت. لمنع ذلك ، من الأفضل وضع لوح عازل للماء على شكل فيلم أو غشاء على السقف.

يمكن أيضًا ترتيب عازل للصوت تحت سقف ممتد ، حيث يتم ، على سبيل المثال ، تجميع صندوق من اللوح الجصي حول محيط الغرفة ، وتوضع مادة عازلة للصوت على المنطقة بأكملها ويتم شد القماش.

اختيار أفضل مادة ممتصة للصوت

تنقسم مواد البناء الممتصة للصوت إلى عدة مجموعات:

- المواد الصلبة - المنتجات المصنوعة على أساس الركام المسامي (الفيرميكوليت ، الخفاف) ، وكذلك الصوف المعدني المعلق أو الحبيبي. لديهم ، كقاعدة عامة ، كتلة عالية - تصل إلى 400 كجم / م 3 ، ومتوسط ​​معامل امتصاص الصوت هو 0.6 ؛

- ألواح شبه صلبة ذات هيكل خلوي أو ليفي. لتصنيع هذه المنتجات ، يتم استخدام العديد من البوليمرات الرغوية أو الصوف المعدني. لديهم وزن أقل قليلاً مقارنة بنظرائهم الصلبة - حتى 140 كجم / م 3 ، معامل امتصاص الصوت - 0.8 / 0.5 ؛

- لينة - منتجات ذات هيكل ليفي واضح ، حيث يتم ترتيب الألياف بطريقة فوضوية. تشمل هذه المجموعة: الصوف البازلت والزجاج ، اللباد ، الصوف القطني. لديهم أعلى معامل امتصاص للضوضاء - 0.95 / 0.7 ، مع كتلة صغيرة نسبيًا - تصل إلى 85 كجم / م 3.

- رش - مجموعة من منتجات التشطيب الحديثة التي تستخدم على نطاق واسع في البناء لتقليل مستوى الضوضاء في الغرف. تتكون قاعدة البخاخ من ألياف السليلوز مشربة بمركب لاصق خاص. يمكن تطبيق المنتج على أي سطح باستخدام البخاخ. بهذه المعالجة ، يتم تعديل سمك الطبقة النهائية الممتصة للصوت بسهولة ، إذا لزم الأمر.

تطبيق طلاء عازل للصوت

بالإضافة إلى قيمة معامل امتصاص الضوضاء ، عند اختيار مادة ما ، يجب أن يسترشد المرء بعدة معايير أخرى يجب أن تتوفر عليها:

• المتانة والقوة.
• الحد الأدنى من الموصلية الحرارية
• سهولة التركيب؛
• الحد الأدنى من امتصاص الماء.

اختيار المواد والتصميم

لقضاء وقت ممتع عادي ، خاصة أثناء النوم ، يجب أن يكون إجمالي خلفية الصوت حوالي 30 ديسيبل. في المدينة ، يبلغ ضجيج الخلفية حوالي 40-50 ديسيبل ، أو حتى أكثر ، اعتمادًا على موقع المنزل. بالإضافة إلى ذلك ، يجدر إضافة الموجات الصوتية المنبعثة من الشقة أعلاه. كيف يمكن تحقيق نتيجة مقبولة تبلغ 30 ديسيبل بمساعدة مواد حديثة موضوعة تحت سقف من ألواح الجبس؟

تصميم مناسب

في مرحلة التخطيط للإصلاح ، يجدر تحديد نوع الأرضية التي سيتم استخدامها. في الواقع ، عند ضمان عزل الصوت الطبيعي ، فإن كل التفاصيل مهمة ، بما في ذلك تصميم السقف. في الشقة يمكنك استخدام ثلاثة أنواع من الطوابق بجهاز مختلف:

1. أسقف معلقة عازلة للصوت تحت اللوح الجصي.
2. هياكل الشد الصوتية.
3. أنظمة مجمعة.

يعتبر خيار التصميم الأكثر شيوعًا مع خصائص عازلة للصوت هو السقف المعلق من اللوح الجصي ، ويقع عازل الصوت تحت الجلد.

مواد

الضوضاء هي اهتزازات في الهواء ناتجة عن أنشطة معينة. يعمل نظام عزل الصوت بأكمله على مبدأين: انعكاس هذه الاهتزازات أو الامتصاص. مع وضع هذا في الاعتبار ، تعمل مواد الأسقف المعلقة على النحو التالي:

• تعمل صفائح الحوائط الجافة كغشاء ضخم ، يقع على معلقات خاصة وقادر على ترطيب وعكس اهتزازات الصوت ؛
• الحشوات (الصوف المعدني ، اللباد ، البوليسترين وغيرها) تساهم في امتصاص الاهتزازات.

من خلال الجمع بين خصائص الامتصاص والانعكاس هذه ، نحصل على خيار ممتاز لعزل الصوت لسقف من اللوح الجصي. ومع ذلك ، يجدر النظر بمزيد من التفصيل في الأنواع المختلفة من المواد التي ستحتاج إلى شرائها لتجميع الهيكل.

مواد ذات معامل امتصاص صوتي مرتفع والأدوات اللازمة

يعد عزل الضوضاء لأنظمة الإطارات مهمة معقدة ، حيث لا يكفي استخدام دريوال صوتي. على الرغم من خصائصه ، فإن تركيبه كطلاء رئيسي غير قادر على تحييد المشكلة تمامًا.

عملية عزل الصوت من الصوف المعدني

كقاعدة عامة ، يتم تكوين طبقة إضافية في المساحة البينية لتحسين خصائص العزل. لإنشائه ، يتم استخدام مواد مختلفة تتميز بتوصيل حراري منخفض ونقل صوتي:

• الستايروفوم؛
• البوليسترين الموسع؛
• حصائر معدنية
• ألواح الصوف الزجاجي.

يتيح لك استخدام هذه المواد لعزل الصوت أقسام الحوائط الجافة تحقيق نتيجة إيجابية. يمكن أن يؤدي الاستخدام المشترك للألواح الصوتية والعزل الحراري للجدران الجافة والأغشية الخاصة العازلة للصوت إلى القضاء على المشكلة تمامًا. سيكون للقسم المصمم وفقًا لجميع القواعد خصائص العزل للبلاطة الخرسانية المتجانسة ، أو حتى تجاوزها. ليس من الصعب جدًا إنشاء هيكل إطار بيديك. تتمثل المرحلة الأولى من بنائه في إنشاء خطة أساسية لتقسيم مستقبلي من اللوح الجصي.

تخطيط ورسم تخطيطي بأبعاد قسم إطار اللوح الجصي

يتضمن الأبعاد الدقيقة للغرفة ونسبة الأسطح وحجم الزوايا. بناءً على البيانات التي تم الحصول عليها ، يتم تحديد الكمية الدقيقة للمواد والمثبتات. يبدأ بناء نظام الإطار بجمع الأدوات الضرورية التي ستكون مفيدة في هذه العملية. الحد الأدنى لمجموعة المخزون المطلوبة لإنشاء قسم هو كما يلي:

• مستوى البناء
• الروليت.
• راسيا؛
• قلم؛
• مجموعة مفك البراغي؛
• مقص معدني
• مفك براغي؛
• سكين لقطع دريوال.

تحتوي القائمة أعلاه فقط على أكثر الأدوات اللازمة للحوائط الجافة ، والتي لا يمكن الاستغناء عنها في عملية بناء هياكل دريوال. في الوقت نفسه ، اعتمادًا على القدرات المالية ، يمكن توسيعها أو تعديلها. على سبيل المثال ، يتم استبدال المقصات المعدنية بنجاح بمطحنة.

شاهد بالفيديو: كيفية عزل الحوائط والفواصل الداخلية.





انتشار وامتصاص الصوت

إن مفهوم "الصوت" ، كما يعرفه الفيزيائيون ، هو الاهتزازات الميكانيكية التي ينتشرها مصدر ما في وسط مرن - الهواء ، والخشب ، والمعدن ، وما إلى ذلك. من خلال إصدار الاهتزازات ، يخلق المصدر ضغطًا (منخفضًا أو متزايدًا) ، والذي ينتشر في جميع الاتجاهات. تدخل الموجة الصوتية المتولدة في هذه الحالة إلى أعضاء السمع البشرية وتنقل الاهتزازات إلى طبلة الأذن ، والتي ينظر الدماغ إلى اهتزازها على أنه صوت.

تعتمد معلمات انتشار الصوت إلى حد كبير على كثافة الوسط ويمكن أن تختلف بشكل كبير. لذلك ، عند مواجهة عقبة ، تنعكس الموجات الصوتية أو تنكسر. إذا كانت هناك مادة مسامية في طريقهم ، فإنها تمتص الموجة وتشتت داخلها. تُستخدم هذه الخاصية المادية للمواد على نطاق واسع في البناء ، على سبيل المثال ، للأسقف العازلة للصوت وأقسام اللوح الجصي.

يرجع أكبر تبديد للطاقة الصوتية إلى زيادة عدد المسام والفراغات الموجودة في المادة. المواد نفسها ، مع مراعاة هذه الميزات ، تسمى ممتصة للصوت أو عازلة للصوت.

أنواع مواد عزل الصوت

لذلك ، بعد دراسة خلفية نظرية موجزة ، يمكننا أن نستنتج: الحماية الفعالة للمنزل من الأصوات الدخيلة أمر مستحيل دون استخدام مواد إضافية. يقدم السوق الحديث عددًا كبيرًا من الحلول لتحقيق المستوى المطلوب من العزل الصوتي للمباني. تنقسم المواد المستخدمة في مكافحة الضوضاء المنزلية المفرطة إلى فئتين رئيسيتين:

• امتصاص الصوت (الصورة 1). إنها قادرة على امتصاص الموجات الصوتية ، ومنع انعكاسها وانتشارها. تتميز بهيكل حبيبي أو ليفي أو مسامي وهي الأنسب لحماية المباني السكنية من الضوضاء الخارجية نظرًا لسهولة التركيب والأداء الأمثل والتكلفة المنخفضة. على سبيل المثال ، يتم استخدامها على نطاق واسع للأسقف العازلة للصوت وأقسام اللوح الجصي.
• عازل للصوت (الصورة 2). تمنع تغلغل الاهتزازات الصوتية وتعكسها. عوازل الضوضاء ضخمة ، لأن السماكة والكتلة هي التي تؤثر على نقل الصوت. المواد الأكثر شيوعًا وموثوقية وعالية الجودة التي تعزل الصوت هي الخرسانة والطوب والجدران الجافة.

لاحظ أن الاستخدام المشترك والمشترك لهذه المواد فقط يسمح لك بتحقيق التأثير المطلوب عند تجهيز المنزل بعزل الصوت.

جهاز الحاجز المشترك

يتم تثبيت عزل الجدار المشترك على إطار معدني. للعمل سوف تحتاج إلى أدوات:

• مفك براغي؛
• دباسة البناء.

مواد:

• حائط الجبس؛
• ألواح الفلين
• صوف زجاجي
• فيلم البولي ايثيلين
• مفكات ذاتية الطرق؛
• مانع التسرب.

يعملون بهذا الترتيب:

1. يتم وضع ألواح الفلين في خلايا الإطار ، وتثبيتها.
2. من الأعلى ، يتم تغطية الفلين بفيلم مانع لتسرب المياه ، يتداخل معه ويثبته بدباسة.
3. يتم تثبيت الصوف الزجاجي فوق الفيلم ، ثم يتم تغطيته مرة أخرى بالعزل المائي.
4. يتم تثبيت دريوال على طبقة من مواد عازلة للصوت باستخدام براغي ذاتية التنصت.
5. تمتلئ الفجوات الموجودة على مستوى الأرضية بمادة مانعة للتسرب.

الاختيار الصحيح لمواد امتصاص الصوت والتركيب ، المصنوع وفقًا للتكنولوجيا ، سيعزل الغرفة بشكل موثوق عن الأصوات الدخيلة. سيؤدي عزل الجدران المصنوعة من ألواح الجبس أيضًا إلى زيادة امتصاص الصوت في الشقة نفسها ، مما لن يسمح للأصوات الصاخبة بالتغلغل إلى الجيران. طريقة تركيب الحوائط المصنوعة من ألواح الجبس بطبقة عازلة للصوت بسيطة ، لذا يمكن تركيبها من تلقاء نفسها. الوقت والمال الذي يتم إنفاقه على عزل الصوت له ما يبرره تمامًا من خلال التأثير الناتج عنه.

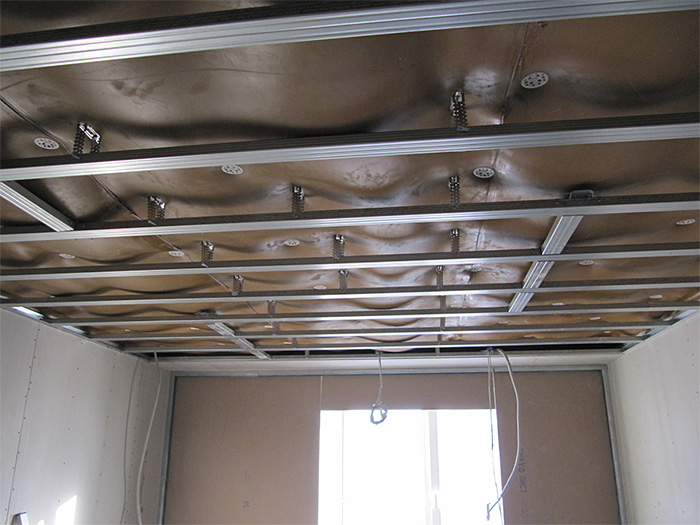

تكنولوجيا عزل الصوت في السقف

يتم تثبيت السقف العازل للصوت في شقة تحت الحوائط الجافة بكل بساطة. على المرء فقط إضافة بعض العناصر والمواد الماصة نفسها. تكون خوارزمية العمل كما يلي:

1. على طول محيط الغرفة ، على طول الجدران ، تحتاج إلى تحديد الخطوط التي سيتم وضع ملفات تعريف الدليل عليها. إذا كان من المخطط أن يكون السقف في مستوى واحد ، فستحدد هذه العلامة الحافة السفلية. هنا يجدر النظر في أنه يجب التراجع عن مسافة كافية من السقف لتركيب عازل الصوت والأسلاك للإضاءة. يجب أن يكون الحد الأدنى للسقف المعلق أقل بـ 100 مم من الأرضية الحاملة.
2. قبل الشروع في تثبيت ملفات تعريف الدليل ، يتم تثبيت شريط عازل مثبط على هذا الترميز. في الجزء العلوي من هذه البطانة ، يتم تثبيت ملف تعريف UD ، وتثبيته بمسامير بمسامير بزيادات 350-400 ملم.
3. الخطوة التالية هي وضع غشاء عازل للصوت على سطح السقف. تم تثبيت القماش على السقف باستخدام المسامير - المظلات.
4. الآن يتم تحديد الخطوط عبر الغرفة حيث سيتم تثبيت قضبان الإطار الرئيسية. وفقًا للعلامات ، يتم تعليق تعليق الاهتزاز. يجب أن تكون المسافة بينهما حوالي 800 ملم ، وبين المقاطع العرضية في حدود 600 ملم. يتم تثبيت الشماعات بالمسامير - يتم دفع المسامير في بلاطة الأرضية.
5. يتم إدخال ملفات تعريف الرف في الأدلة وتثبيتها مع بق الفراش والمعلقات. وأيضًا يتم تصنيع القضبان المستعرضة ، والتي يتم إصلاحها أيضًا مع وجود أخطاء على الإطار.
6. عندما يكون الصندوق الأساسي جاهزًا ، فأنت بحاجة إلى وضع عازل الصوت الرئيسي. (الصوف المعدني). بعد ذلك ، يتم تغطيتها بورقة حاجز بخار ويتم وضع الأسلاك تحت تركيبات الإضاءة.
7. بعد ذلك ، يتم تغليف الإطار بألواح من الحوائط الجافة وفقًا للتقنية القياسية مع إخراج الأسلاك للإضاءة. يتم تثبيت مسامير دريوال على مسافة 200 مم من بعضها البعض ، ويتم ربط الألواح على الملامح.

إذا كان ارتفاع الغرفة لا يسمح بخفض السقف إلى مستوى منخفض جدًا ، فمن الأفضل عدم استخدام الأضواء الكاشفة للإضاءة ، ولكن استخدام المصابيح المعلقة أو العلوية.يمكن أن تتعطل "العيون" المدمجة في مساحة ضيقة جدًا بين ألواح الجبس والصوف المعدني بسرعة بسبب السخونة الزائدة المستمرة! شاهد بالفيديو عملية تركيب سقف معلق عازل للصوت.





عازل للصوت تحت اختيار الحشو دريوال

بمساعدة الحشوات - الألواح الممتصة للصوت والأغشية العازلة والطلاء المرشوشة ، من الممكن إجراء عزل صوت عالي الجودة لأقسام اللوح الجصي.

الغشاء العازل للصوت عبارة عن مادة قائمة على البوليمر بسماكة صغيرة (2.5 إلى 12 مم). مثل هذا السطح لا ينقل الموجات الصوتية ، ويتميز بمعامل عزل الصوت العالي ، ومقاومة درجات الحرارة المختلفة. واحدة من أفضل العلامات التجارية Tecsound ، التي احتكرت عمليا هذه المنطقة من السوق. يمكن أيضًا استخدام الأغشية مع الألواح لزيادة امتصاص الصوت.

غالبًا ما تستخدم الألواح الممتصة للصوت كمواد عازلة للصوت في جدران اللوح الجصي. تعتبر مواد الألياف الزجاجية من عزل KNAUF من أعلى مستويات الجودة ، ولكنها أيضًا أغلى. تتميز هذه الألواح بخصائص عالية في امتصاص الصوت ، وسمك صغير ، وزيادة نفاذية الهواء. أحد منافسيهم الرئيسيين هو الصوف الصخري. يتم إنتاج مواد العزل على أساس الصوف الحجري ، فهي مقاومة للحريق وصديقة للبيئة وفعالة وتكلفة منخفضة أيضًا.

من أجل جدران دريوال عازلة للصوت ، قد يكون الحل الجيد هو استخدام ألواح البوليستر كحشو ، ولكن يجب أن نتذكر أن العديد من أنواع هذه الألواح لا تتمتع بمقاومة الحريق التي نحتاجها. أما بالنسبة للفوم فلا يجب أن تستخدمه كعزل للصوت.

يعد استخدام الطلاء بالرش الصوتي حلاً مبتكرًا وغير معقد تمامًا. يمكن تطبيقها على حد سواء من أي جانب من ورقة دريوال ، و "حشو". تتمتع المواد التي تم رشها بالتصاق ممتاز بالسطح المعالج ، بينما يمكن التحكم في عدد الطبقات ، وبالتالي سمك العزل. لكن بالنسبة للتطبيق ، ستحتاج إلى أدوات خاصة. تعتبر Sonaspray علامة تجارية مجربة وموثوقة.

العودة إلى المحتوى

إيجابيات وسلبيات دريوال الصوتية

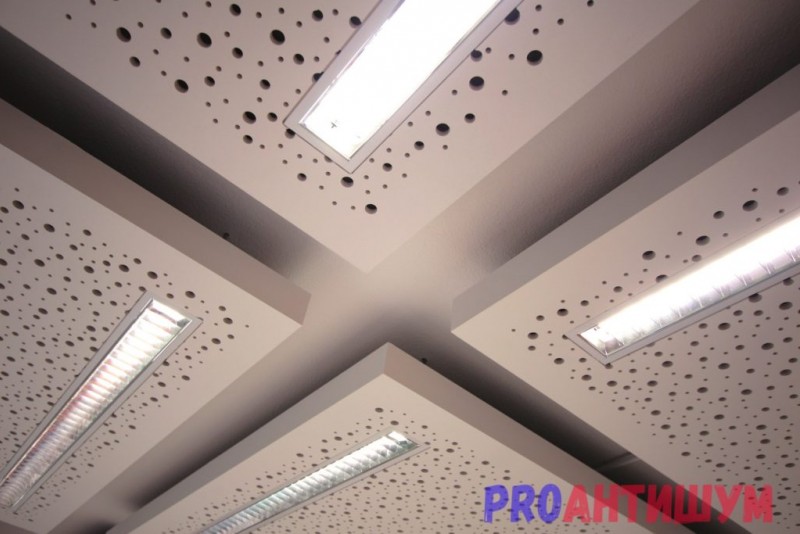

الحوائط الجافة الصوتية هي مادة جديدة في سوق البناء. لديها الكثير من الصفات الإيجابية ، بما في ذلك الاحتفاظ الممتاز بالصوت. ولكن هناك فارق بسيط واحد مهم جدًا - فهو غير مناسب للتشطيب المعقد ، أي أنه لا يمكن لصقه بورق حائط أو معجون أو جص. لا يمكن طلاء الحوائط الجافة الصوتية إلا ، وهذا ليس دائمًا الخيار الأفضل ، لا سيما فيما يتعلق بالأقسام الداخلية ، لأنه ليس حقيقة أن سطح الجدار المثقب المطلي سوف يتناسب بشكل جيد مع الداخل الحالي. كبديل للتركيب الخارجي لألواح الجبس الصوتية ، يقترح البناة تركيبها في المساحة الداخلية للإطار مع تركيب إضافي من الصوف المعدني.

استخدام دريوال عازلة للصوت

مميزات مواقد كناوف الصوتية

الميزة الرئيسية
المادة هي قدرتها على امتصاص أنواع مختلفة من الأصوات والضوضاء.
الأساس الناعم يلتقط الأصوات ويمتصها بشكل أكثر فاعلية. نحيف ضعيف
توفر الألياف نفاذية جيدة للهواء والبخار ، مما يسمح بذلك
تطبيق العزل في الغرف ذات الرطوبة العالية. هيكل مرن
يعزز الاحترار وعزل أصوات مجاري الصرف الصحي. مادة
يمكنك لف الأنبوب بإحكام ، وبالتالي تقليل ضوضاء المجاري.
يمكنك استخدام الصوف القطني لكل من الشقق والمنازل الخاصة. في كثير من الأحيان عزل السقف كناوف ،
يتم استخدامه كمدفأة للأسطح والسندرات والسندرات.

تضمين التغريدة

نتحدث عن الفوائد
من المستحيل عدم ملاحظة الصداقة البيئية للمادة.المنتج مصنوع من
مواد خام طبيعية ، لذلك لا توجد عناصر راتنجات وعناصر ضارة في تركيبتها.
كناوف عازل للصوت
الجدران عديمة الرائحة ، لذلك غالبًا ما تستخدم في عازل للصوت السكني
المباني والأماكن العامة.

مع المواد سهلة و
مناسب للعمل. نظرًا لانخفاض وزن المادة ، فإنها لا تتطلب شيئًا خاصًا
معدات التحميل والنقل. عبوة واحدة تحتوي على 16 بلاطة
مقاس 1250 * 610 * 50 مم. هذا العدد من اللوحات كافٍ للمعالجة
بمساحة اثني عشر مترا مربعا. لا حاجة للبلاطات
معدات أو أدوات خاصة ، تقنية وضع مماثلة لتلك
والتي تستخدم عند تركيب البازلت أو الصوف المعدني.

تضمين التغريدة

يتم تنفيذ عزل الصوت كناوف للسقف باستخدام هيكل مصنوع من
الألومنيوم أو الحزم الخشبية. بسبب معلمات الألواح ، الإطار
تم بناء القاعدة وفقًا للأبعاد المقبولة عمومًا مع عرض خطوة 60 سم. مثل
نفس عرض الألواح مما يجعل من الممكن عملياً استخدام عزل الصوت
بدون نفايات.

تجميع الإطار الأساسي

يتم تنفيذ تركيب إطار تكسية اللوح الجصي وفقًا لمخطط مماثل ، بغض النظر عن ميزات تصميم القسم. تسلسل خطوات تثبيته كالتالي:

1. بمساعدة مستوى وخط راسيا ، يتم تعيين ملف التعريف الأولي. سيتم توجيه جميع الرفوف اللاحقة عليه. لذلك ، يجب تثبيته بالتساوي قدر الإمكان فيما يتعلق بجميع الطائرات.
2. يتم إرفاق ملف تعريف UW بالأرضية والسقف ، وهو أمر ضروري لضمان صلابة الهيكل. يتم تثبيته بمسامير دريوال ، والتي يتم تثبيتها كل 40-50 سم.
3. يتم تعبئة ملف تعريف الدليل بأعمدة رأسية يتم تثبيتها كل 30 سم أو 60 سم ، ويتم تثبيتها بمسامير معدنية أو قاطع خاص.
4. لزيادة قدرة التحمل ، يتم تثبيت ملفات تعريف CD عمودية مثبتة على حامل بأدلة أفقية. إنها توفر للإطار مزيدًا من الصلابة والثبات.

لا تحتوي عملية تركيب إطار صندوق الحوائط الجافة على أسرار ويتم تنفيذها يدويًا في أقصر وقت ممكن. في الوقت نفسه ، ستعتمد قوة ومظهر القسم المستقبلي إلى حد كبير على جودة أعمال التثبيت.

قواعد التثبيت

توجد مادة العزل الرئيسية بين الأسطح الداعمة للقسم ، مما يعني أنه يمكن أن يكون هناك عدة طبقات منها.

الأكثر انتشارًا هي المواد الليفية ، والتي يتم توفيرها على شكل لفات أو صفائح ، اعتمادًا على الكثافة المحددة للمادة. يفرض شكل التصنيع أيضًا بعض المتطلبات المحددة للتثبيت.

بهامش 5-10٪

في حالة تركيب المواد العازلة للضوضاء ، قد يكون تشكيلها الدقيق ضروريًا ، وهو أمر مهم ، أولاً وقبل كل شيء ، مع مرونة منخفضة للمادة.

إذا كانت هناك فجوة هوائية خلف طبقة العازل ، فيجوز تركيب ألواح على الهيكل لمنع الألواح من السقوط من الفجوات.

قد تظهر بعض الفروق الدقيقة مع التركيب المتزامن للضوضاء المتباينة وطبقات العزل الحراري. في هذه الحالة ، يتم وضع الطبقة العازلة للحرارة أولاً ، بدءًا من جانب مصدر الصوت. كقاعدة عامة ، يتم تحديد عرضه وفقًا لعرض الإطار.

بعد ذلك ، يتم وضع فيلم بلاستيكي وتركيب عازل للصوت ، وهو أكثر ملاءمة لاستخدام مواد الألواح. توجد في إطار الجانب الآخر من القسم أو في الفجوة الحرة بينهما ، والتي قد يكون من الضروري في بعض الأحيان تثبيت أدوات تثبيت مساعدة.

نصائح لتحقيق أفضل نتيجة عازلة للصوت تحت الحوائط الجافة.

1. يجب ملاحظة تقنية اختراق طبقة تلو الأخرى للضوضاء عبر الطبقات ، ومن ثم فإن عزل الصوت لأقسام اللوح الجصي سوف يبرر نفسه.يجب تثبيت جميع السحابات والعناصر الهيكلية بحشيات عازلة للصوت.
2. سيكون تأثير العزل أكبر إذا تم تركيب إطارين منفصلين ، سيتم تثبيت الجلد عليهما لاحقًا.
3. يجب اختيار الإغماد مع مراعاة معامل الامتصاص المطلوب Rw - وهي خاصية شرطية تعكس النسبة بين معلمات عزل الصوت للمواد والضوضاء في الشقة أو في الشارع. من الأفضل اختيار هذا المعامل من 0.8 وما فوق.
4. يجب ألا تقل مادة الطبقة اللينة عن 100 مم. كنسبة مئوية ، يجب ألا تقل عن 50٪ من حجم القسم العازل للصوت.
5. يمكن وضع الصوف المعدني الصوتي بين إطارات GKL لإحداث تأثير التخميد. في هذه الحالة ، يتم زيادة معامل عزل الصوت عن طريق تقليل تأثير الرنين في القسم.

من الضروري تحقيق الضيق الكامل للهياكل. تجنب أي تشوهات ميكانيكية أو ثقوب أو شقوق. يتم لصق المفاصل باستخدام شبكة ممتصة للصدمات. استخدم مانع التسرب السيليكوني في الأماكن التي يتم فيها إجراء الأسلاك الكهربائية والاتصالات الأخرى. رغوة التركيب غير مناسبة بسبب قابليتها للاشتعال.

يمكن تحقيق تأثير كبير في عزل الجدران الداخلية (حوالي 30 ديسيبل) باستخدام أغشية ممتصة للصوت. هذه العناصر متصلة بداخل الهيكل بالغراء. عازل للصوت تحت الحوائط الجافة - لا توجد طريقة أكثر مثالية ومبررة للحماية من الضوضاء.

إعداد الأدوات وجمع المواد

المرحلة الأولية من العمل هي إعداد خطة أساسية لجدار المستقبل. يمكنك تصميمها على جهاز كمبيوتر أو رسمها بقلم رصاص على قطعة من الورق. يتيح إنشائه الحصول على صورة كاملة لنطاق العمل المستقبلي وتصور الكائن.

التثبيت على جدار من الطوب لهيكل من اللوح الجصي بمواد عازلة للصوت

يجب أن تحتوي الخطة النهائية على نسب أبعاد وأبعاد وزوايا هندسية. الشرط الوحيد الذي تم طرحه على المشروع هو أقصى قدر من التفاصيل. إنها مفتاح النجاح وتسمح لك بتبسيط عملية تثبيت القسم بشكل كبير.

مخطط مناسب للقواطع والجدران من الألواح الجصية ، يوضح موقع الملامح لتركيب هيكل GKL

يمثل الحصول على تمثيل مرئي للمبنى بداية أعمال البناء. ومع ذلك ، سيكون تنفيذها مستحيلًا دون إعداد أداة للعمل مع GCR ، وقائمة هذه الأدوات على النحو التالي:

• قلم؛
• مستوى؛
• راسيا؛
• سكين؛
• ملاعق بأحجام مختلفة (ضيقة وعريضة) ؛
• مفك براغي؛
• حاوية المحلول
• شبكة الجص.

كل من هذه الأدوات يجب أن تكون معدة للعمل ومعقدة في مكان معين. في الوقت نفسه ، من أجل فهم الهيكل الكامل للعملية وتقييم حجم البناء ، من الضروري شراء مجموعة كاملة من مكونات الحوائط الجافة ، قائمة منها على النحو التالي:

• رف الملف الشخصي- CD ودليل- UD ؛
• ثلاثة أنواع من مسامير التنصت الذاتية للملف الشخصي (25 مم ، برغوث و 45 مم) ومسامير ذاتية التنصت لتثبيت الحوائط الجافة ؛
• الصوف المعدني؛
• دريوال مثقب (صوتي) ؛
• غشاء عازل للصوت
• شريط التسليح
• معجون الجص.

كما ترى ، فإن قائمة المواد الضرورية واسعة جدًا. ومع ذلك ، فإن كل مكون فيه ضروري ويؤدي وظيفته المحددة.

شاهد الفيديو: تركيب قسم مع عازل للصوت.

إيجابيات وسلبيات

عزل الصوت كناوف الصوتية ، مثل أي مواد بناء ، لها مزاياها وعيوبها.
محددات. إذا تحدثنا عن مزايا المواد ، فهناك الكثير منها ، و
وهم على النحو التالي:

مواد غير قابلة للاحتراق تنتمي إلى مجموعة "NG". هذه الخصائص
السماح باستخدام الألواح العازلة في الغرف ذات الزيادة
خطر الحريق.
تجعل متانة المنتج من الممكن تشغيل العزل
لوحات لمدة لا تقل عن خمسين عامًا ، في حين أنها لا تفقد ممتلكاتها و
مميزات.
بسبب القاعدة الليفية للوحة ، القوارض ، الحشرات ،
نمو الفطريات والعفن. هذه المؤشرات تجعل من الممكن
استخدام مادة عازلة تحت ظروف الرطوبة العالية.
لا تشتمل تركيبة اللوحة على مكونات ضارة لها رائحة كريهة ،
لذلك يمكن استخدامها حتى في غرف مرضى الحساسية والأطفال.
في عملية العمل مع الألواح والقطع والتركيب ، هناك الكثير من
الغبار ، الذي يسد الغرفة المعالجة بشكل أقل ويوفر الوقت
تنظيف.
لا تسبب القاعدة الناعمة أي إزعاج أثناء وضع عازل للصوت.
تعيد القاعدة المرنة بسهولة الشكل الأصلي لهيكل اللوح.
المنتج يحتوي على مكونات طبيعية. تتكون القاعدة اللاصقة
من راتنجات الأشجار التي ليس لها تأثير سلبي على الصحة و
رفاهية الانسان.
لوحات تكلفة في متناول الجميع. مقارنة بالمواد التناظرية ،
تكلفة الكناف الصوتي
عازل للصوت مناسب لعائلة متوسطة ذات متوسط
الإيرادات

باستخدام عزل الصوت هذا ، لا يمكنك الحماية بشكل فعال فقط
منزل من الضوضاء ، ولكن أيضًا تنفق الحد الأدنى من الوقت والمال عليه ،
ما لا يقل أهمية.

تضمين التغريدة

رغم كل
الصفات الإيجابية للصوت
كناوف عازل للصوت ، هناك ناقص واحد طفيف ، أثناء التثبيت
من الضروري إنشاء إطار ملف تعريف. يأخذ هذا عازل للصوت
مساحة في الغرفة. بتعبير أدق ، متوسط ​​السماكة
سيتنوع العزل في منطقة عشرة سنتيمترات. بشرط
ستتم إزالة المسافة من كل جدار ، وستكون مساحة الغرفة المراد معالجتها عدة
تخفيض. المادة العازلة ببساطة ليس لها أي عيوب أخرى
نظرا لشعبيتها بين المشترين.

نظرة عامة على طرق عزل الصوت وخصائص المواد

هناك طريقتان لعزل السقف:

• ضع العزل في الفراغ بين الملامح ؛
• استخدم ألواح GKP - ألواح الجبس المركبة.

لوحة الجبس المركبة عبارة عن هيكل بناء يتكون من طبقتين ، إحداهما عبارة عن لوح دريوال ، والثانية عبارة عن لوح فوم بوليسترين ، ملتصق بإحكام. تستخدم اللوحة ليس فقط في الداخل ، ولكن أيضًا في الزخرفة الخارجية. يتم لصقها بمادة لاصقة شديدة التحمل على السطح المراد معالجته ، والذي يجب أن يكون مسطحًا تمامًا. يتراوح طول الألواح الجبسية من 30 سم إلى 2.5 م ، العرض - 60 سم و 120 سم ظروف العمل - درجة حرارة لا تقل عن +5 درجات ، ظروف الرطوبة العادية.

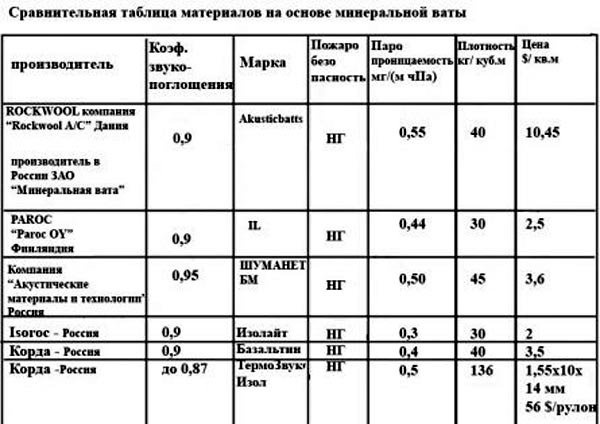

الصوف المعدني

يتم استخدام الألواح الصوتية بنجاح لتوفير أداء جيد في عزل الصوت والحرارة. أنتجت مع أو بدون مواد رابطة اصطناعية. في الصوف المعدني على مادة رابطة صناعية عند درجة حرارة 300 درجة ، يتم إطلاق المكونات الضارة في الفضاء المحيط. أثناء نشوب حريق ، يكون التواجد في الجوار خطرًا على الصحة.





من وجهة نظر السلامة البيئية ، من الأفضل استخدام الألواح التي يستخدم فيها بوليمر خامل لربط الألياف.

من المهم اختيار الصوف المعدني الصوتي تمامًا بناءً على مكون البازلت. تعمل العديد من الشركات المحلية والأجنبية في إنتاجها.

أشهرها مجموعة Acoustic و Knauf و Rockwool و TechnoNikol. الألواح المعدنية ذات الألياف الأطول والأرق هي الأفضل.

غالبًا ما يستخدم الصوف المعدني لعزل الصوت من أقسام اللوح الجصي.

أغشية عازلة للصوت

توفر الأغشية درجة معينة من امتصاص الضوضاء. يتم استخدامها كمكمل للصوف المعدني أو من تلقاء نفسها. يتم لصقها على ألواح الأرضية وخياطتها باستخدام دريوال في الأعلى. تحتوي بعض الأغشية على سطح ذاتي اللصق ، لذا فإن سرعة تركيبها أعلى ما يمكن.سمك الحصير 4-20 مم ، التكلفة 800-1000 روبل لكل متر مربع.

يتم تقليل مستوى الضوضاء بمقدار 20-60 ديسيبل وفقًا للمصنعين ، وهو على الأرجح حيلة تسويقية ، نظرًا لأن الحد الأقصى لخفض الضوضاء الذي يمكن أن توفره الهياكل متعددة الطبقات هو 15-20 ديسيبل. الأسماء المعروفة للأغشية هي "Zvukoizol" و "Teploizol" و "Shumanet" و "Teksound".

يجب ألا يتجاوز مستوى الضوضاء المسموح به في النهار 45 خانة عشرية. بالنسبة للفرد ، قيمة 20-25 DC مريحة ، والتي يمكن تحقيقها باستخدام الصوف المعدني الصوتي. الخيار الأفضل هو لصق الغشاء على القاعدة ثم ملء الفراغ بألواح البازلت.

Vibrosuspension كوسيلة لتحسين عزل الصوت

تعتبر أدوات التثبيت المصنوعة من المطاط الصناعي طريقة جيدة لعزل هيكل السقف تمامًا عن القواعد الداعمة.

يحتوي كل تعليق على حشية مطاطية تلامس السقف. يتم تثبيته بنفس الطريقة المعتادة - باستخدام مسمار تثبيت.
