Конструкция и принцип на работа на ръчен въздушен клапан

Игленият ръчен въздушен клапан се нарича още кран на Mayevsky. Неговото устройство:

• Месингово тяло (щепсел) с външна резба 1/2 // или 3/4 // за свързване към радиатора. В кутията има два изхода за въздух Ø 2 мм - единият е в края на кутията, вторият е на страничната стена;
• Месингов винт. От едната страна на винта има жлеб за шлицова отвертка, от другата страна винтът се обработва в конус, който затваря отвора за въздух („затворено“ положение);
• Пластмасов корпус.

В продажба можете да намерите така наречения "кран под ръка". За да го използвате, не е необходим нито ключ, нито отвертка - тапата лесно се развива с ръка.

За да премахнете въздуха от корпуса, развийте винта. За да направите това, можете, разбира се, да използвате отвертка, но има специални ключове, които най-често идват с комплекта. След няколко оборота конусът на винта напуска крайния отвор и въздухът навлиза в кухината на тялото, който незабавно се обезвъздушава през втория страничен отвор. Основното нещо е да не бързате да изключите крана. Около 30 - 40% от въздуха трябва да излезе с вода, така че трябва да се запасите навреме, леген и парцали. След освобождаване на въздуха, загубената вода трябва да се добави към системата.

В съвременните алуминиеви или биметални радиатори за отопление вече е предвиден отвор за монтаж на кран Mayevsky. Може да се намери от страната срещу подаването на охлаждаща течност, отгоре. Най-вероятно вече има гайка за монтаж. Има пластмасова капачка, завинтена в него. След отстраняването му на това място се монтира въздушен клапан. Преди това резбата на крана трябва да бъде запечатана с гумено или силиконово уплътнение.

Инсталирането на кран Mayevsky на чугунена батерия е много по-трудно. Нека започнем с факта, че тези клапани са много по-мощни от тези, които са на алуминиеви радиатори - те могат да издържат на налягане до 16 атмосфери и температури от 150 ° C. Последователност:

1. 1 Източете водата от радиатора;
2. 2 Изрежете дупка в горната тапа на чугунената батерия и нарежете резба, съответстваща на външната резба на вентилационния отвор;
3. 3 Завийте крана Mayevsky;
4. 4 Добавете вода към системата.

Неизправности и решения

В случай на неизправност на клапана се появява теч. Може да има няколко причини за това:

• Производствени дефекти. Едно от петдесет докосвания изобщо не поддържа налягане. Единственият изход е подмяната;
• Винтът е твърде къс. В този случай коничната му част не може да покрие напълно отвора, така че трябва да се приложи определена сила, за да се завие винтът до спиране;
• Твърди частици от отпадъци, попадащи между винта и тялото, могат да повредят вътрешните резби. Еднократна фум лента може да помогне тук, но по-късно все пак трябва да смените крана.

(все още няма оценки)

Въздушните отвори са основната задача

Устройство за обезвъздушаване на въздух от отоплителна система дава възможност за отстраняване на газове, натрупани в тръбопровода и радиаторите.

Проветряването на системата се случва по редица причини, включително :

• Поради високото съдържание на разтворени газове в охлаждащата течност, която не е преминала специално обучение - обезвъздушаване. Разтворимостта на газовете зависи от температурата на средата и когато охлаждащата течност се нагрява, въздухът се отделя от водата и се натрупва, образувайки тапи.
• Поради прекалено бързото запълване на веригата с охлаждаща течност, течността в разклонената мрежа няма време да измести въздуха по естествен начин. Охлаждащата течност трябва да се излива отдолу, така че въздухът да се изтласква нагоре и навън през отворения клапан.
• Поради проникването на въздух през стените на полимерния тръбопровод, ако е направен от материал без специално антидифузионно покритие. При избора на тръби тази точка трябва да се вземе предвид.
• В хода на ремонтни дейности, свързани с подмяна на елементи без пълно източване на охлаждащата течност - в този случай отоплителното устройство или веригата, която се ремонтира, се отрязва от останалата част от системата и след това се свързва обратно.
• Загуба на стегнатост.
• В резултат на корозионните процеси, когато кислородът взаимодейства с желязото, от въздушната молекула се отделя водород, който също се натрупва в системата.

Какво е опасен въздух в отоплителната система?

Разтвореният в охлаждащата течност въздух постепенно деактивира стоманени тръби и радиатори, елементи на котелния агрегат. Корозионната активност на въздуха, който първо е бил разтворен във вода и след това освободен при нагряване, значително надвишава тази на атмосферния въздух поради повишеното съдържание на кислород.

Места за монтаж на въздушни сепаратори в системата

Натрупаните в тръбопровода газове не само провокират или ускоряват корозията на метални елементи, но и образуват въздушни джобове, които не позволяват на отоплителната система да функционира напълно :

1. Поради газовите тапи циркулацията на охлаждащата течност се влошава, в сериозни случаи движението на течността през тръбите може да бъде напълно блокирано. В такава ситуация отоплителните уреди се охлаждат бързо.

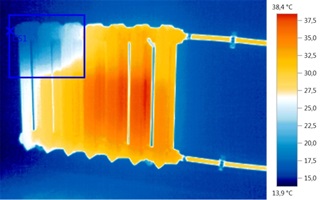

2. Въздушните брави работят като топлоизолатор и ако в горната част на батерията са се натрупали газове, тя се затопля по-зле и отделя по-малко топлинна енергия в помещението.
3. При наличие на въздушни джобове, движението на охлаждащата течност по отоплителния кръг е придружено от силни бълбукащи звуци и мърморене, което нарушава акустичния комфорт в къщата.
4. Циркулационните помпи не са предназначени за изпомпване на газове; при работа с въздушна охлаждаща течност лагерът и работното колело на помпения агрегат се износват много по-бързо.

Специалните вентилационни отвори ви позволяват да разрешите проблемите, свързани с проветряването на отоплителната система

Важно е да изберете правилните клапани за изпускане на въздух и правилно да определите местоположението на тези елементи.

Причини и последици от въздушни брави в отворена отоплителна система с естествена циркулация

Ако наклоните на тръбите са правилно проектирани в системата, тогава целият въздух ще бъде обезвъздушен през отворения разширителен резервоар, който се намира в горната част на отоплителния кръг. Може да има няколко причини за въздушна брава:

• След ремонт в радиаторите за отопление остана въздух;
• Неправилно (твърде бързо) пълнене на системата при стартиране;
• Веригата се пълни с вода през разширителния резервоар;
• При нагряване въздухът започва да се отделя от водата, която преди това е била в разтворено състояние;
• При пълнене на веригата водата се подава отгоре.

Не е трудно да се предвидят последствията - спиране на циркулацията, студени батерии, бърза корозия на вътрешната повърхност на елементите на системата. За да избегнете това, достатъчно е да инсталирате ръчни вентилационни отвори на всички радиатори - кранове на Mayevsky.

Видове вентилационни отвори

За отстраняване на въздушните джобове в системата за централно отопление, на крайните радиатори във всеки клон са монтирани дренажни клапани. Вентилните кранове позволяват обезвъздушаване на въздуха, изместен до крайната точка на клона, когато системата е напълнена с охлаждаща течност.

Автономните отоплителни системи, както и новите радиатори, свързани към централната отоплителна мрежа, са оборудвани със специални вентилационни вентили. Има два вида устройства - автоматичен клапан за освобождаване на въздух и ръчен клапан (кран Маевски).

Устройствата се избират, като се вземе предвид принципът на работа и лекотата на използване, те се монтират на онези места от отоплителния кръг, където рискът от въздушни джобове е най-голям - на горния колектор на всеки радиатор, в най-високата точка на отоплителната система .

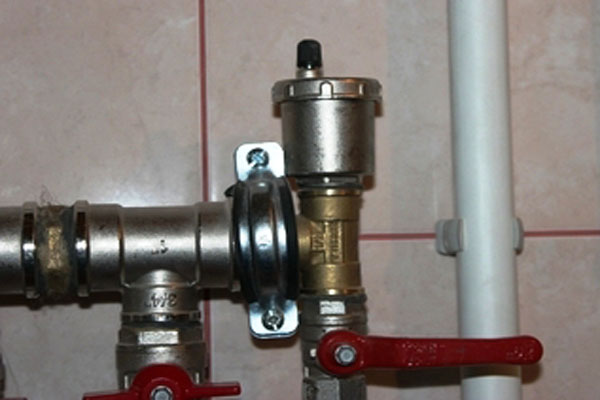

Автоматичен отвор за въздух

Автоматичният въздушен клапан се състои от кух цилиндър с пластмасов поплавък вътре.Устройството е монтирано вертикално, вътрешната му камера обикновено е пълна с охлаждаща течност, която влиза под налягане през отвор в долната част на камерата. Въздушният отвор е снабден с игла изпускателен клапан - към него е прикрепен поплавък към лоста.

Принципът на работа на автоматичен вентилационен отвор

Когато в тръбопровода се образува въздушна ключалка, тя се насочва към най-високата точка на радиатора или отоплителния кръг като цяло. Ако на това място е монтиран въздушен клапан, работещ в автоматичен режим, охлаждащата течност се измества от вътрешната му камера с газове. Когато течността се измести, поплавъкът се спуска надолу и отваря клапана, в резултат на което газовете се изпускат от отоплителния тръбопровод и камерата отново се пълни с охлаждаща течност.

Забележка! Вентилът за автоматично обезвъздушаване на въздуха от отоплителната система с времето се утаява, обрасъл с котлен камък. Това води до задръстване на механизма, загуба на херметичност на клапана - влагата започва да прониква през него

Такова устройство изисква подмяна - автоматичните вентилационни отвори не могат да бъдат ремонтирани.

Броят на автоматичните вентилационни отвори зависи от характеристиките на отоплителната система.

Необходимо устройство за монтаж :

• като част от групата за безопасност на котелния агрегат на изходната тръба на водната риза, където охлаждащата течност се нагрява до максимална температура;
• в най-високата точка на вертикалните щрангове - там се издигат и натрупват газообразни вещества;
• върху разпределителните колектори на подово отопление, така че въздухът да може да се изпуска от веригите;
• върху U-образни бримки, изработени от полимерни тръби, които са оборудвани да компенсират термичното разширение на тръбопровода.

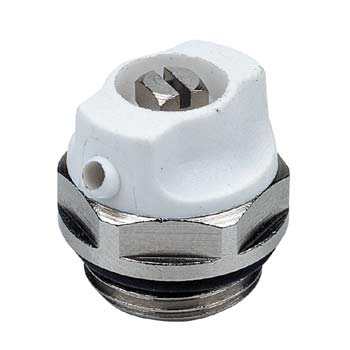

Ръчен отвор за въздух

Ръчно задвижван изпускателен клапан е известен като кран на Майевски. Това устройство няма движещи се части, така че е по-издръжливо и надеждно от автоматичното.

Цилиндричното тяло на вентилационния отвор има външна резба. Надлъжният проходен отвор в тялото е затворен с винт с конусообразен край. От централния отвор се отклонява канал с кръгло напречно сечение.

Принципът на работа на крана Mayevsky е изключително прост: отвиването на винта освобождава прохода в страничния канал, поради което натрупаните газове излизат през отвора в тялото. След отстраняване на въздушната ключалка, винтът се завинтва на място.

Тип ръчен ъглов отвор за въздух със спирателен конус

Ръчните вентилационни отвори са стандартно проектирани за монтаж на тръбопровод. Но най-търсени са радиаторните вентили на Mayevsky, които са монтирани на секционни и панелни отоплителни устройства.

Причини и последици от въздушни брави в затворена отоплителна система с принудителна циркулация

Причините са същите като при отворена система, плюс:

• Разхлабеното работно колело на циркулационната помпа може да „грабне“ въздух по време на работа;
• Ако горещата вода се подава към разширителния резервоар отгоре, тогава въздухът може да влезе в системата през пукнатини или разкъсвания в мембраната на резервоара.

Въздушна ключалка в затворен кръг ще увеличи налягането в системата и ще задейства предпазния клапан. Клапанът ще обезвъздушава водата отново и отново, докато котелът изгори или счупи тръбите за отопление. Следователно изискванията за сигурност за затворените системи са много по-строги. По-специално, за изпускане на въздух, затворената верига е оборудвана не само с ръчни кранове Mayevsky, но и с автоматични вентилационни отвори. Един от тези автоматични клапани е включен в групата за безопасност. Групата се поставя на водопровода, непосредствено след котела.

Важно! Течащи тръби или радиатор не могат да причинят въздушна блокада. Работещата система, независимо дали е затворена или отворена, е под налягане

Въздухът никога няма да тръгне в посока на по-високо налягане - това противоречи на всички закони на физиката.

Автоматичен отвор за въздух

На пазара има предимно италиански и немски модели автоматични вентилационни отвори. Това са Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. По принцип има въздушни клапани от така наречения тип поплавък.

Дизайн

Поплавъкът е поставен в корпус от месинг или неръждаема стомана. Към него един от ръбовете е прикрепен към най-простия шарнирен механизъм, който има името "кобилка". Към другия край на механизма е прикрепена игла (прът). Когато тялото се напълни с вода, иглата е в покой и клапанът остава затворен. Но щом въздухът се натрупа в корпуса на вентилационния отвор, нивото на водата, а с него и поплавъкът, пада. Иглата заедно с "ярема" влиза в движение. Когато иглата навлезе в пружинната макара, тя притиска пръта, който, движейки се, отваря отворите за освобождаване на въздух. Ето как работи автоматичният вентилационен отвор.

В допълнение към въздушния клапан, който е включен в групата за безопасност на котела, в най-високата точка на веригата трябва да се монтира автоматичен въздушен отвор. Монтажът може да се извърши както на вертикални, така и на хоризонтални тръбопроводи. За да направите това, производителят прави подаване на охлаждаща течност към вентилационния отвор както в долния край, така и в долния радиален. Работното положение на автоматичния вентилационен отвор е винаги вертикално.

За да може да се демонтира автоматичният вентилационен отвор, без да се изпразва цялата система, неговата резбова част (G1 / 2 ″, G1 / 4 ″) е свързана към отоплителната тръба чрез спирателен вентил.

Това просто устройство е бос с пластмасов капак. Когато вентилационният отвор се завинти, амортисьорът се отваря автоматично, когато се отвие, се затваря.

При монтажа на вентилационния отвор се използва конвенционален отворен ключ; долната част на тялото на вентилационния отвор е направена под формата на шестоъгълник. Капачката на въздушния нипел трябва да бъде затворена по време на монтажа.

Неизправности на клапаните и решения

Поради високата соленост на охлаждащата течност, иглата може да обрасне с котлен камък и въздушният отвор да започне да изтича. За да почистите вентилационния отвор от котлен камък и ръжда, той се развива, като предварително е изолиран и източен водата от част от тръбопровода. Ако има изрязване на фитинга, водата не се източва. Клапанът се разглобява, измива и иглата се почиства внимателно. По време на процеса на сглобяване частите на тялото се запечатват заедно.

За да предотвратите запушването на автоматичния отвор за въздух, има смисъл да поставите механичен филтър директно пред него.

Много често вентилационният отвор се прави сгъваем. Корпусът и капакът са свързани чрез специален пръстен. Ако се срути, това води до теч. Купуването на такъв пръстен на дребно е малко вероятно да успее. По-лесно е да използвате фум лента или силиконов уплътнител.

Ако вентилационният отвор е монтиран с отклонение от вертикалата, тогава той ще изтече. Има само едно спасение - да демонтирате, запушете фитинга и го монтирайте на ново място строго вертикално.

Причината за теча може да е деформиран поплавък. Лесно е да го поправите сами, при разглобяване.

Препоръки за въздушен клапан

Теоретично на всички необходими места можете да поставите автоматичен клапан за изпускане на въздух. Но на практика обхватът на автоматите е ограничен по много причини. Например, устройството на крана Mayevsky е по-просто и няма движещи се части, така че е по-надеждно. Ръчният кран е цилиндрично тяло от месингов кран с външна резба. Вътре в тялото е направен проходен отвор, проходът в който е блокиран от винт с коничен край.

От главния отвор, разположен в центъра, излиза кръгъл калибриран канал.Когато винтът се разхлаби, между тези два канала се появява съобщение, поради което въздухът напуска системата. По време на работа винтът е напълно затегнат и за да се облекчат газовете от системата, е достатъчно да го развиете на няколко завъртания с отвертка или дори на ръка.

От своя страна автоматичният въздушен клапан е кух цилиндър, вътре в който има пластмасов поплавък. Работното положение на устройството е вертикално, вътрешната камера е пълна с охлаждаща течност, протичаща през долния отвор под въздействието на налягането в системата. Поплавъкът е механично прикрепен към изпускателния клапан на иглата посредством лост. Газовете, идващи от тръбопроводите, постепенно изместват водата от камерата и поплавъкът започва да потъва. Веднага след като течността се изхвърли напълно, лостът ще отвори клапана и целият въздух бързо ще напусне камерата. Последният веднага ще се напълни отново с охлаждаща течност.

Вътрешните движещи се части на автоматичния обезвъздушител постепенно се покриват с котлен камък, а работните отвори се замазват. В резултат на това механизмът се блокира и газовете излизат бавно, водата започва да тече през иглата. Такъв вентил за изпускане на въздух е по-лесен за подмяна, отколкото за ремонт. Оттук и заключението: вентилационните отвори се монтират само на онези места, където не можете без тях. Те са избрани за:

• групи за безопасност на котела, където температурата на охлаждащата течност е най-висока;
• най-високите точки на вертикални щрангове, където се издигат всички газове;
• разпределителен колектор на подово отопление, където въздухът се натрупва от всички отоплителни кръгове;
• бримки от U-образни компенсатори, изработени от полимерни тръби, обърнати нагоре.

Когато избирате устройство, трябва да обърнете внимание на 2 параметъра: максимална работна температура и налягане. Ако говорим за схема за отопление на частна къща с височина до 2 етажа, тогава по принцип всеки автоматичен вентил за освобождаване на въздух ще свърши работа.

Минималните параметри на вентилационните отвори, предлагани на пазара, са както следва: работна температура до 110 ºС, диапазон на налягане, в който устройството работи ефективно е от 0,5 до 7 bar.

Във високите вили циркулационните помпи могат да развият по-високо налягане, така че при избора трябва да се съсредоточите върху тяхната производителност. Що се отнася до температурата, в мрежите на частни жилища тя рядко надвишава 95 ºС.

Съвет. Практикуващите препоръчват закупуването на вентилационни отвори с изпускателна тръба, насочена нагоре. Според прегледите, устройство със страничен изход започва да изтича много по-често. Освен това по време на монтажа е необходимо стриктно да се спазва вертикалното положение на корпуса.

Ръчните вентилационни отвори за отоплителни системи (кранчета Маевски) се използват най-често за монтаж на радиатори. Освен това много производители на секционни и панелни уреди допълват своите продукти с вентили за отстраняване на газ. В този случай има 3 вида вентилационни отвори според метода на отвиване на винта:

• традиционен, с прорези за отвертка;
• със стебло под формата на тетраедър или друга форма за специален ключ;
• с дръжка за ръчно отвиване без никакви инструменти.

Съвет. Третият вид продукт не трябва да се закупува за дом, в който живеят деца в предучилищна възраст. Случайното отваряне на кран от тях може да доведе до сериозни изгаряния от горещата охлаждаща течност.

Първоначална инсталация и смяна на възвратни клапани

Възвратните клапани, използвани при оборудването на помпени станции за кладенец или кладенец, се монтират доста просто. По-трудна задача е да изберете правилното място за монтаж. Изборът на модел на устройството зависи от вида на помпата, с която ще работи.

Както бе споменато по-горе, възвратните клапани, инсталирани на помпени станции за кладенец или кладенец, се избират на етапа на проектиране на автономни водоснабдителни системи.За да оборудвате водоснабдителната система, можете да закупите модел помпа, чийто дизайн първоначално предвижда възвратни клапани. Могат да се монтират както на входящите, така и на изходящите линии на помпените станции.

Възвратен клапан като част от повърхностна помпена станция

Ако за кладенец или кладенец се използват вакуумни помпи, възвратните клапани се монтират непосредствено след смукателното устройство - пред акумулатора. Най-добрият избор за помпени станции от този тип са сферични и подемни порти.

За сондажни помпи, монтирани на повърхността на земята, могат да се използват няколко възвратни клапана наведнъж. Един от тези клапани е монтиран на дъното на маркуча, спуснат в кладенеца, а вторият - пред акумулатора.

Поставяне на възвратния клапан върху потопяемата помпа

Отделните производители посочват в инструкциите за помпите подходящия тип възвратен клапан. Въпреки това, като правило, помпените агрегати от различни модели могат да бъдат оборудвани с всякакъв тип възвратни клапани. В повечето случаи марката на сондажната помпа, която е оборудвана с възвратен клапан, няма значение.

Възвратният клапан за сондажна помпа се монтира на маркуч или тръба с помощта на съединители и фитинги с подходящ диаметър. При инсталиране на такова устройство е необходимо да се осигури херметичността на извършените връзки, за което се използва FUM уплътнителна лента. Освен това по време на монтажа трябва да се гарантира, че посоката на отваряне на устройството съвпада с посоката, в която се движи водата в тръбопровода. При избора на възвратен клапан за монтаж в автономна водоснабдителна система е необходимо да се вземе предвид диаметърът на неговия условен проход, както и работното налягане, за което е проектиран.

Предназначение и видове вентилационни отвори

Лесно е да се отгатне предназначението на устройството по неговото име. Елементът се използва във веригата за отстраняване на въздух от системата или отделни устройства и възли, който се появява там при следните обстоятелства:

• по време на пълнене на цялата мрежа от тръбопроводи или отделни клонове на системата с вода;
• в резултат на засмукване от атмосферата поради различни неизправности;
• по време на работа, когато кислородът, разтворен във вода, постепенно преминава в свободно състояние.

За справка. В индустриалните котли подхранващата вода преминава през етап на обезвъздушаване (отстраняване на разтворения въздух), преди да влезе в котела. В резултат на това чешмяната вода, която първоначално съдържа до 30 g кислород на 1 m3, става годна с индикатор по-малък от 1 g / m3. Такива технологии обаче са доста скъпи и не се използват в частното жилищно строителство.

Задачата на вентилационния отвор е да изпуска въздух от отоплителната система, за да се избегне образуването на въздушни джобове. Последните сериозно затрудняват свободната циркулация на течността, поради което някои части на системата могат да се прегреят, а други, напротив, да се охладят. Освен въздуха, в тръбопроводите могат да се натрупват и други газове. Например, с високо съдържание на разтворен кислород в охлаждащата течност, процесът на корозия на стоманени тръби и части на котела се ускорява значително. Настъпва химична реакция с освобождаване на свободен водород.

В настоящите схеми на системи за отопление на къщи се използват 2 вида вентилационни отвори, които се различават по дизайн:

• ръчно (кранове Mayevsky);
• автоматичен (поплавък).

Всеки от тези видове се монтира на различни места, където съществува риск от въздушна блокировка. Кранове Mayevsky имат традиционен и радиаторен дизайн, а конфигурацията на вентилационните отвори може да бъде права и ъглова.
