Как да оборудваме дренажната система на частна къща и прилежащата зона

Проектиране на вътрешна дренажна система

Вътрешните дренажни системи от жилищна сграда са предназначени за отвеждане на битови отпадъчни води от санитарни уреди към двора, а след това към градската канализационна мрежа.

Вътрешната дренажна мрежа се състои от санитарни уреди (мивки, мивки, вани, тоалетни чинии и др.), изходни тръбопроводи, свързани с водните уплътнения (сифони) на щрангове, изпускателна част, изводи, почистващи устройства.

Дренажните тръби се използват за източване на отпадъчни течности от санитарни уреди. Полагат се право по стените над пода с наклон 0,03 (при d = 50 mm) и 0,02 (при d = 100 mm) към щранга. Диаметрите на изходните тръби се вземат в зависимост от вида на устройствата, прикрепени към тях. Изходните тръбопроводи от тоалетни чинии се вземат 100 мм, от други устройства - 50 мм. Изходните тръби са свързани към щранговете на дренажната система с помощта на фитинги (тройници, кръстове). Допуска се двупосочно свързване на изходни тръби от бани към един щранг на една маркировка с помощта на наклонени кръстове. В мазета трябва да се приемат кръстове и коси тройници. Не е позволено да се използват прави кръстове в хоризонтална равнина. Хидравличните уплътнения са предназначени да предотвратяват навлизането на газове от дренажната система в помещенията. Монтират се под санитарни уреди.

Щрангове, отвеждащи отпадъчните води от изходните тръбопроводи към долната част на сградата, се поставят открито в баните в близост до приемниците за отпадни води, в близост до стените или в нишите на вътрешните стени на сградата, до щранга за студена вода. За две съседни санитарни възела се урежда по един щранг на дренажната система, а в санитарните кабини (в панелните сгради) по един на кабина. По цялата височина щранговете трябва да са с еднакъв диаметър, равен на най-големия диаметър на подовия изход или изпускателната тръба на прикрепения приемник за отпадни води (тоалетната чиния е с най-голям диаметър на изходната тръба с диаметър 100 mm).

Мрежата на битовата вътрешна дренажна система, която отвежда отпадните води във външната мрежа, трябва да се вентилира чрез щрангове, чиято изпускателна част се извежда през покрива на височина 0,3 м от плоския неексплоатиран покрив Свързване на изпускателната мрежа на дренажни щрангове към вентилационни системи и комини е забранено. Диаметърът на изпускателната част на щранга е равен на диаметъра на отпадната част на щранга.

Дренажният щранг в долната част преминава в изхода, който служи за оттичане на отпадъчната течност в дворната мрежа. Изходните диаметри се приемат за равни на най-големите диаметри на щрангове (100 mm).

Броят на изходите от една сграда обикновено се приема равен на броя на входовете в сградата. Дренажните изходи трябва, ако е възможно, да бъдат разположени от едната страна на сградата перпендикулярно на външните стени.Минималната дълбочина на полагане на изхода се определя от:

в зависимост от замръзването на почвата (дъното на тръбата се полага над границата на замръзване с 0,3 m);

като се вземе предвид механичната якост на тръбите (0,7 m до върха на тръбата).

Изводите трябва да бъдат свързани към външната мрежа под ъгъл най-малко 90 (отчитайки движението на отпадните води). Най-късата дължина на изходната тръба от външната стена до шахтата при сухи почви е 3 m, при влажни почви - 5 m.

За да се премахнат запушванията в дренажната мрежа, е необходимо да се осигурят устройства за почистване (ревизиране и почистване). Ревизиите служат за почистване на мрежата в двете посоки и представляват люк в тръба с капак и гумено уплътнение. Почистването ви позволява да почиствате тръбата само в една посока, те са направени под формата на наклонен тройник 45 и клон 135 или два клона 45, гнездото е затворено с щепсел.

Ревизиите или почистването включват:

на щрангове, ако по тях няма вдлъбнатини, в долния и горния етаж, а ако има вдлъбнатини, и на етажите над вдлъбнатините;

в жилищни сгради с височина пет и повече етажа - най-малко на всеки три етажа;

в началото на изходните тръбни участъци с три или повече свързани устройства, под които няма почистващи устройства;

на завоите на мрежата, (почиствания - преди завои, ревизии - преди или след завои).

Канализационни системи

Под канализационна система е обичайно да се разбира съвместното или разделно изхвърляне на отпадъчни води и от трите категории. На практика най-широко се използват общи и отделни канализационни системи.

Общите канализационни системи се наричат ​​канализационни системи, в които всички отпадъчни води: битови, промишлени и дъждовни води се сливат чрез една обща мрежа от тръби и канали извън градската зона към пречиствателните съоръжения.

Отделни се наричат ​​канализационни системи, при които дъждовната и условно чиста промишлена вода се отвежда през една мрежа от тръби и канали, а битови и замърсени промишлени отпадъчни води през друга, една или повече мрежи.

Канализационна мрежа, предназначена за приемане и заустване на атмосферна вода, се нарича дъждовна (буря) или дренаж.

Ако практически чисти, незамърсени промишлени отпадъчни води се изхвърлят в дъждовната канализация, тогава това се нарича индустриална дъждовна вода.

Мрежа, предназначена за приемане и заустване на битова вода, се нарича битова.

Производство се нарича канализационна мрежа на промишлено предприятие, предназначена да приема и зауства само замърсени промишлени отпадъчни води; промишлени и битови - мрежа, предназначена за съвместно приемане и заустване на промишлени и битови отпадъчни води.

Отделна канализационна система може да бъде пълна или непълна.

Цялостна отделна система се нарича система, която включва две или повече напълно независими канализационни мрежи: мрежа, през която се отвежда само дъждовна или дъждовна и условно чиста индустриална вода; мрежа за отвеждане на битови и част от замърсените производствени води, разрешени за заустване в битовата канализация; мрежа, през която се заустват замърсени индустриални води, които не се допускат за съвместно заустване с битови.

Непълна отделна се нарича система от канализационни мрежи, предвидена за отвеждане само на най-замърсените промишлени и битови отпадъчни води; Атмосферната вода в тази система се влива във водните канали през кюветите на алеите, открити канали, канавки и талвеги.

Разновидностите на комбинираните и отделни системи са полуотделни и комбинирани канализационни системи.

Полуотделната канализационна система се състои от същите независими канализационни мрежи като цялостна отделна система и един главен (прихващащ) колектор, който отвежда битови, промишлени, стопени води, води за миене на улици и част от най-замърсената дъждовна вода към пречиствателната станция.

Комбинираните канализационни системи са такива системи, при които в някои райони на града е запазена изцяло сплавна система, в други - цялостна самостоятелна система, в трети - непълна самостоятелна система.

Ключът към успеха Намирането на фирма, специализирана в разработването на проекти Водоснабдяване и канализация

Пълен набор от работи:

Проектантската организация поема изцяло всички задължения за събиране на изходни данни и разработване на схемата V&V.

1. Специалистите на проектантската организация, заедно с клиента, събират първоначалните данни.
2. Изпълнение на доклада в съответствие с Постановление на правителството на Руската федерация от 5 септември 2013 г. N 782 „За схемите за водоснабдяване и канализация“ Процедура за разработване и одобрение на схеми за водоснабдяване и канализация.
3. Защита лице в лице на предварителни решения.
4. Защита лице в лице на публични изслушвания.

Рационално е при изпълнението на градски схеми и схеми на общински райони с голям брой малки населени места.

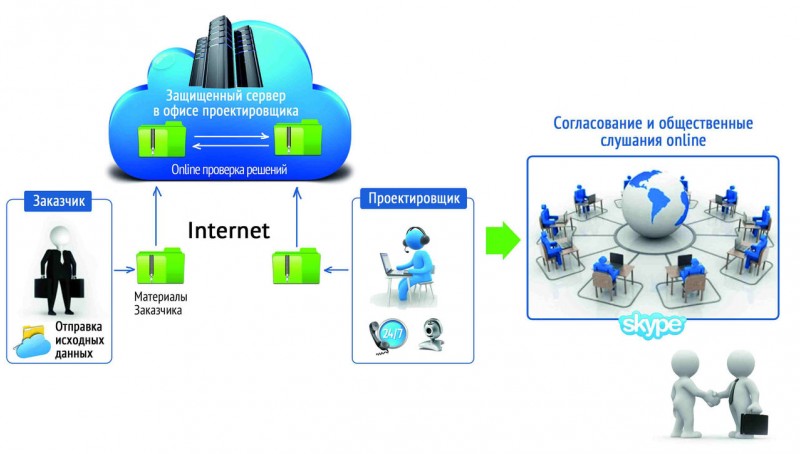

Дистанционно разработване на ViV схема:

Проектантската организация предоставя на клиента заявки и въпросници за попълване, осигурява дистанционна поддръжка за събиране на изходни данни и защита на взетите решения.

Изпълнение на доклада в съответствие с Постановление на правителството на Руската федерация от 5 септември 2013 г. N 782 „За схемите за водоснабдяване и канализация“ Процедура за разработване и одобрение на схеми за водоснабдяване и канализация.

Дистанционна защита Предварителни решения, чрез видеоконферентна връзка.

Дистанционна защита на обществени изслушвания, чрез видеоконферентна връзка.

Рационално при изпълнението на схеми на малки населени места, с цел оптимизиране на разходите.

Изборът на материали за монтаж на линейна дренажна система

При избора на тави за инсталиране на повърхностна дренажна система е необходимо да се вземе предвид предназначението на площадката, по която ще се движат. Там, където ще минават автомобили, ще трябва да се използват бетонни тави с армировка и поцинковани плочи. В пешеходните зони е възможна замяна на бетонни изделия с пластмасови конструктивни елементи.

Някои собственици на имоти се опитват да спестят пари за закупуване на готови канали, произведени във фабриката в съответствие с изискванията на строителните норми, и да ги леят сами в земята. Не трябва да правите това, тъй като е трудно да се конкурира с качеството на готовите стоманобетонни продукти. В същото време спестяванията не са толкова големи, ако към цената на материалите, необходими за приготвяне на разтвора, добавим времето за запълване на каналите и изсушаването им.

Дренажната скара затваря дренажните тави, като същевременно поддържа атрактивен външен вид на финишното покритие

Решетката за прием на вода се избира въз основа на разпределения бюджет и класа на натоварване, препоръчан за частно строителство:

• А15 - в зоните на движение на пешеходци и велосипедисти;
• B125 - на паркинги, предназначени за пътнически превозни средства и пътища за достъп.

Срокът на експлоатация на решетките зависи от материала на производство. Чугунените скари се считат за най-издръжливи, защото служат 25 години. Почти половината от експлоатационния живот на поцинкованите метални решетки е само 10 години. Е, полимерните решетки ще трябва да се сменят след пет години, тъй като са предназначени за този период на употреба. Обикновено готови тави се продават заедно с решетки в комплекта, а цената на бетонните изделия е по-скъпа от пластмасовите.

Важни точки на дренажните системи

Много е важно в наши дни да помните бъдещето, защото ако спестите от различни аксесоари и строителни материали, в бъдеще можете да платите много повече пари за ремонт на провалени конструкции. Безразличието към изхвърлянето на вода в жилищните помещения много често причинява много проблеми.

Например, без подходяща канализация, ако водата попадне в земята, основите на сградите често се утаяват, образуват се пукнатини по повърхностите на фасадите, се появява мухъл по стените и редица други неприятни явления. По същия начин, без добре планирана външна дренажна система, покритието в двора бързо се срутва, тревните тревни площи се ерозират, което понякога може да доведе дори до загиване на дървета и цветя. В най-голяма степен такива явления се наблюдават в частния сектор, когато къщата е заобиколена от ограда с бетонна основа, която предотвратява бързото и свободно изтичане на вода от територията. В резултат на това водата в почвата и на нейната повърхност застоява дълго време.

Препоръки за избор на дренажни системи

Препоръчително е водосточните тръби, които отвеждат топената и дъждовната вода от покривните склонове, да бъдат свързани към обща канализационна система, което значително ще намали количеството дъждовна и стопена вода в двора.В крайна сметка е известно, че скъперникът плаща два пъти и това правило не е изключение за дренажните системи. В противен случай в близко бъдеще ще се наложи цялостен ремонт на цялата повърхност на двора и възстановяване на повреденото мазе на сградата, което ще доведе до значителна сума пари.

Системите за отводняване и отводняване надеждно ще предпазят дома ви от прекомерна влага, ще помогнат за значително удължаване на живота на дворното покритие и всички конструкции, разположени в двора. Дренажните системи, използвани през ХХ век, напълно са загубили своята актуалност поради ниската ефективност. И днес инсталирането на надеждни съвременни високотехнологични дренажни системи вече е обща необходимост, за да се повиши комфорта на живот в къща. Можете дори да инсталирате дренажни тави в двора на собствената си къща, но е по-добре да потърсите помощ от специалисти, които имат професионални умения и са в състояние да разработят проект за дренажна система за всяка територия, като се вземат предвид нейните специфики. Квалифицирани майстори ще изберат най-ефективните консумативи и елементи за монтаж, като определят общата цена на материалите и работата.

Законодателна основа за разработване на V&V схеми

1. Постановление на правителството на Руската федерация от 5 септември 2013 г. N 782 Москва "За схемите за водоснабдяване и канализация" Процедура за разработване и одобрение на схеми за водоснабдяване и канализация.
2. Федерален закон от 07 декември 2011 г. № 416-FZ „За водоснабдяването и канализацията“;
3. Градоустройствен кодекс на Руската федерация;
4. Федерален закон от 06 октомври 2003 г. № 131-FZ „За общите принципи на организацията на местното самоуправление в Руската федерация“;
5. Федерален закон от 27 юли 2010 г. № 190-FZ "За топлоснабдяването";
6. Федерален закон № 210-FZ от 30 декември 2004 г. „За основите на тарифното регулиране на организациите за комунални услуги“;
7. Постановление на правителството на Руската федерация от 14 юни 2013 г. № 502 „За одобряване на изискванията за програми за интегрирано развитие на комуналните инфраструктурни системи в населените места, градските райони“;
8. Заповед на Министерството на регионалното развитие на Руската федерация от 10 октомври 2007 г. № 99 „За одобряване на методически препоръки за разработване на инвестиционни програми за комунални организации“;
9. Заповед на Министерството на регионалното развитие на Руската федерация от 06 май 2011 г. № 204 „За разработване на програми за интегрирано развитие на общинските инфраструктурни системи в общините“.

Съществуващи системи и схеми за водоотвеждане

Канализацията е един от видовете инженерно оборудване и благоустрояване на населени места, жилищни, обществени и производствени сгради, осигуряващи необходимите санитарно-хигиенни условия и високо ниво на удобства за работа, бит и отдих на населението.

Под канализацията се разбира комплекс от оборудване, мрежи и конструкции, предназначени за организирано приемане и отвеждане на замърсени отпадъчни води по тръбопроводи извън населени места или промишлени предприятия, както и за тяхното пречистване и неутрализация преди изхвърляне или заустване в резервоар.

Канализацията според предназначението си се разделя на вътрешна и външна. Вътрешната канализация служи за приемане на отпадни води в местата на тяхното образуване и отвеждане на тези отпадни води извън сградата във външната канализационна мрежа. Външната канализация се използва за транспортиране на отпадъчни води извън населеното място или промишлени предприятия до пречиствателни съоръжения. Пречиствателните съоръжения служат за неутрализиране на отпадъчните води, изпускане на пречистена вода в резервоар, без да се нарушава естественото й състояние и третиране на утайката за по-нататъшното й обезвреждане.

В зависимост от произхода, вида и качествените характеристики на примесите, отпадъчните води се разделят на три основни категории: битови (битови), промишлени (промишлени) и дъждовни (атмосферни).

Схеми на дворни, вътрешноквартални и улични канализационни мрежи

След събиране от вътрешни устройства, отпадните води постъпват в дворната канализационна мрежа. Тя може да бъде или комбинирана система за всички отпадъчни води, или отделна система (за битови и дъждовни канализации).Такава мрежа обслужва една или повече къщи и постройки в рамките на двора. Ако дренажната система получава отток от няколко дворни мрежи, разположени в един и същи блок, тогава тя се нарича вътрешноквартална.

Фиг.02 - Схема на дворните и вътрешноквартални канализационни мрежи

В края на вътрешнокварталната мрежа се подрежда контролен кладенец, след което дренажният клон се свързва към уличната мрежа. Събира дренажи от няколко вътрешноквартални мрежи, разположени по протежение на улицата. Участъкът от контролния кладенец до уличната мрежа се нарича свързващ клон.

Схеми за водоотвеждане на населени места

Има няколко общоприети схеми за отводняване на населени места. Те са проектирани по време на развитието на града, а се формират и исторически - с присъединяването на квартали и предприятия към града. Те се различават по местоположението на колекторите, трасирането на главния колектор, наличието на конструкции.

Изборът на конкретна схема зависи от няколко обективни фактора:

• местоположението на резервоара; ако е река, тогава посоката на потока на водата в нея, тези фактори влияят върху местоположението на инсталирането на съоръжения за пречистване на отпадъчни води;
• топографски характеристики на територията; тъй като мрежите са гравитационни и напорни, местоположението на помпените станции зависи от терена;
• условия на поява на подземните води и състав на почвата; това се отразява на дълбочината на тръбопроводите и колекторите, наличието и местоположението на помпените станции;
• характеристики на планирането на града или предприятието;
• броят на канализационните мрежи (при използване на отделна дренажна система).

Споделете такива общоприети схеми на канализационни мрежи:

• зона;
• радиален;
• вентилатор (успореден);
• перпендикулярно;
• кръстосани.

Кръстосаното разположение на дренажните мрежи е широко използвано в такъв релеф, при който обслужващата площ намалява към реката. В този случай колекторите се полагат перпендикулярно на посоката на речния поток, а главният колектор е успореден на бреговата линия. Отпадъчните води преминават през него към пречиствателната станция. Тази схема понякога се използва при реконструкцията на стари системи.

Фигура 03 - Схеми за отводняване на населени места

При перпендикулярна схема всички колектори от канализационните басейни се полагат перпендикулярно на бреговата линия на водоема - най-краткият маршрут. Паралелни, или вентилаторни - колекторите се поставят успоредно или под някакъв ъгъл един спрямо друг. Дренажите от тях се свеждат до главния колектор, който е положен перпендикулярно на резервоара. Често такава схема се използва със стръмен наклон на територията към реката.

Схемата за радиално отводняване е предназначена за отвеждане на канализацията от различни райони и територии на населеното място чрез независими системи. С успоредна (вентилаторна) схема, която често се използва при неравен (хълмист) терен, населеното място се разделя на зони, за които са уредени отделни системи. Канализационният колектор на долната зона е подреден като колектор под налягане към главния колектор, а след това всички отпадъчни води влизат в пречиствателната станция и се заустват в резервоара.

Работим в цяла Русия

Контакти. Тел/факс + 7(812) 627-93-38; info@dc-region.ru

• Условия за ползване
• Политика за обработка на лични данни

Водоотвеждащи системи.

Дренажната система, наричана още канализационна система, включва следните основни елементи: вътрешни дренажни системи в жилищни сгради или производствени помещения; вътрешноквартални или вътрешнообектови отводнителни мрежи; външни (външни) дренажни мрежи; контролни резервоари; помпени станции и напорни тръбопроводи; пречиствателни съоръжения; изпускане на пречистени отпадъчни води във водни обекти; аварийно заустване на отпадни води във водни обекти. Дренажните системи са разделени на общи сплави, отделни и комбинирани.От своя страна отделните системи се делят на напълно отделни, непълни отделни и полуотделни.

Общата дренажна система от сплав има една дренажна мрежа, предназначена за отвеждане на отпадъчни води от всички категории: битови, промишлени и дъждовни води (фиг. 3.6). По дължината на главния колектор на комбинираната сплавна система могат да бъдат разположени изпускатели за директен изпускане в реката на част от оттока, преминал през дренажната система. Това се прави с цел намаляване на размера и броя на колекторите в края на системата и съответно намаляване на нейната цена.

Ориз. 3.6. Схема за изхвърляне на вода от сплав:

РНС - районна помпена станция; GNS - главна помпена станция; ОС - пречиствателни съоръжения; ПП - промишлено предприятие

1 - границата на града; 2 - външна (външна) дренажна мрежа на тръбопроводи; 3 - изходи за буря; 4 - сифон; 5 - тръбопроводи под налягане; 6 - изпускане на пречистени отпадъчни води; 7 - вододелни линии

Изходите за буря са подредени по такъв начин, че да се изключи възможността от преливане на главния колектор при силен дъжд. Проектирането и разположението на изходите за буря осигуряват включването им в работата, т.е. изпускане на вода в реката, не по-рано от 30 минути след началото на силен дъжд. През това време най-замърсената част от повърхностния отток от градската територия през комбинирания колектор постъпва в градските пречиствателни съоръжения, а по-малко замърсената част, когато главният колектор се напълни, ще започне да се влива директно в реката. Ясно е, че изпускането на непречистени отпадъчни води в реката е свързано с евентуалното й замърсяване. Следователно размерите на изходите на дъждовните изходи и съответно дебитът на заустваната през тях непречистена вода се определят въз основа на усвояващата способност на водотока. Използването на комбинирана водоотвеждаща система е препоръчително, ако в града има пълноводна река.

Цялостната отделна канализационна система има два или повече колектора, предназначени за разделно отвеждане на отпадъчни води от определена категория (фиг. 3.7).

Ориз. 3.7. Пълна отделна дренажна система:

а - без третиране на повърхностния отток; б и в - с третиране на повърхностния отток, съответно в локални и централизирани пречиствателни съоръжения;

OSBPV - пречиствателни съоръжения за битови и промишлени води; OSPP - пречиствателни съоръжения на промишлено предприятие; LOSPS - локални пречиствателни съоръжения за повърхностен отток; ЦОСПС - централизирани пречиствателни съоръжения за повърхностен отток; НС - помпена станция;

1 - битова мрежа; 2 - буря мрежа; 3 - граница на града; H - производствена мрежа; 5 - границата на промишлено предприятие; 6 - връщане на водата в производство след почистване; 7 - водоснабдяване за последващо пречистване на градските пречиствателни съоръжения за отпадни води; 8 - доставка на пречистена вода на промишлено предприятие; 9 - тръбопроводи под налягане; 10 - изпускане на пречистени промишлени отпадъчни води в резервоара; 11 - разделителни камери; 12 - регулиращ ozeovouao

Водоотвеждащи системи и схеми

Материално съдържание

• Водоотвеждащи системи и схеми

• Схеми на канализация на населени места и нейните елементи

• Прокарване на дренажна мрежа

• Видове тръби и полагане на дренажна мрежа

• Структури в мрежата

• Санитарни норми, коефициент на неравномерност и определяне на прогнозните разходи за отпадъчни води

• Хидравлично изчисление на дренажната мрежа

• Полагане на канализационни тръбопроводи при пресичане с подземни тръбопроводи, преминаване през препятствия

• Полагане на дренажна мрежа в местата на изграждане на транспортни и пешеходни тунели

• Всички страници

Класификация на отпадъчните води

В резултат на използването на водата от човек в ежедневието и в производството и при транспортирането на отпадъци, тя променя своите физични и химични свойства и образува отпадъчна течност.

Според произхода и характера на замърсяването всички отпадъчни води от градове и населени места, както и от промишлени предприятия, могат да бъдат разделени на три групи: битови (битови и фекални); промишлени, атмосферни (дъжд).

Битовите отпадъчни води се генерират от води, идващи от мивки, умивалници, вани, кранове, както и от вани, перални, душове и вода от миещи подове (битова вода). Основната част от замърсяването са органични вещества от растителен и животински произход, съдържащи биогенни елементи като: въглерод, азот, фосфор, сяра и др.

Промишлените отпадъчни води са изключително разнообразни по състав и концентрация на замърсители. Замърсителите на промишлените отпадъчни води са отпадъци и производствени загуби.

Според състава си промишлените отпадъчни води могат да се разделят на три групи: съдържащи предимно минерални замърсявания, органични съединения, смесени замърсявания (органични и минерални).

Атмосферните (дъждовни) води се образуват от дъжд (или топене на сняг) и се замърсяват с отпадъци на повърхността на град или промишлено предприятие.

Атмосферните отпадъчни води в градовете, като правило, съдържат минерално, органично замърсяване.

Под дренажна система на населено място се разбира комплекс от конструкции, предназначени за отвеждане на отпадъчни води и тяхното пречистване (фиг. 1.).

Ориз. 1. Градска канализация:

1 - граница на града; 2 - колектори; 3 - напорен тръбопровод; 4 - помпена станция; 5 - улична мрежа; 6 - пречиствателни съоръжения; 7 - изпускане в резервоара; 8 - главна помпена станция; 9 - аварийно освобождаване; 10 - главен колектор; 11 - граници на канализационни басейни.

Дренажната система се състои от следните основни елементи: вътрешни дренажни устройства на сгради, външна дренажна мрежа, помпени станции, напорни тръби, пречиствателни съоръжения изхвърляне на отпадъчни води и утайки и се изпуска в резервоара.

Вътрешните дренажни устройства на сградите са предназначени да приемат отпадни води и да ги отвеждат извън сградата. Устройствата се състоят от уреди (мивки, мивки, мивки, вани, тоалетни чинии, писоари, канали и др.), от мрежа от изпускателни тръби, щрангове и изводи до дворната дренажна мрежа.

Външна дренажна мрежа е мрежа от тръбопроводи, които отвеждат отпадъчните води гравитачно към помпени станции или пречиствателни съоръжения. В зависимост от предназначението и мястото на полагане се разграничават: вътрешноквартална мрежа, която приема отпадъчни води от отделни сгради и се полага в рамките на квартала; улична дренажна мрежа, която приема отпадъчни води от вътрешноквартални дворни мрежи и е положена по протежение на уличните алеи. Уличната мрежа е свързана от един или повече колектори.

Дренажна мрежа, разположена в рамките на една дворна площ и комбинираща изходи от отделни сгради, се нарича дворна мрежа.
