Устройството на канализационни системи в частна къща
Канализационната система в частна къща се състои от два големи сегмента: вътрешен и външен. Изграждането на външната част представлява известна трудност, тъй като, за разлика от жилищните сгради, собствениците на частни жилища в повечето случаи не могат да се похвалят, че са свързани към главните канализационни мрежи, което означава, че трябва да решават проблемите с пречистването или отвеждането на отпадъчните води на своите собствен.
Вътрешна канализация в частна къща
Проектирането и изграждането на сегмента за вътрешна канализация в частни къщи като цяло съвпада с подобна работа в жилищни сгради, но има и свои собствени характеристики.
И така, вътрешната канализационна система е предназначена да отвежда отпадъчните води от водопроводни инсталации, разположени в къщата, като: мивки, кухненска мивка, вана, душ, автоматични устройства, които консумират вода (пералня и съдомиялна). Отпадъчните води чрез обширна система от тръбопроводи се свеждат до един поток, който впоследствие се изхвърля извън къщата и се изхвърля.
3 Профил на дворната канализационна мрежа
Профил
извършено на базата на генералния план с
като се вземат предвид белезите на земята, дълбочината на замръзване
почва и определения наклон на мрежата.
Фокусиране върху
минимални разходи, дворно полагане
мрежата се изчислява, като се вземе предвид минималната
дълбочина, която зависи според
от дълбочината на замръзване на почвата.
Хмин
= зи т.н
– 0,3
,
м (11)
където
зи т.н
, m - дълбочина
замръзване на почвата, която се взема
на задание.
С обмисляне
защита на тръби от механични
товари Хминне
трябва да бъде по-малко от 0,7 + d.
Минимум
дълбочината на мрежата се взема на изхода на
сграда. И въпреки че профилът на дворната мрежа
се извършва от кладенеца на изхода,
изчисляването на оценките започва от Хмин.
Профил
изпълнява се само от абсолютно
белези.
За намиране
белези в мрежата сложи селище
точки. Фигура 8
белези
канализационната мрежа се разглеждат съгл
тава, т.е. в долната част на тръбата. Следи от тава
тръби в края на изхода пред кладенеца
ще бъде различен от белега на своето начало
по сумата и∙л, където и
— оценено
наклон на освобождаване, л
– дължината му
на задание.
Ако при освобождаване
според изчислението диаметърът се оказа 100 mm, тогава
тръбите са свързани по горната част на тръбата („прорез
в пукнатината"). А това означава, че изходът
от маркировката на кладенеца на тавата (дъното) на тръбата
ще бъде с 0,05 m по-ниско от
маркировка на тръбата на входа на кладенеца.
Други белези
мрежовият профил на двора зависи от
приемлив наклон и дължина
зони между кладенците.
ПРИМЕР (Фигура
8,9)
Маркировка на земята -
132,00м.
Дълбочина на замръзване
почва - 1,80м.
Дължина на освобождаване -
7,0 м.
Наклон на освобождаването
– 0.03
Наклон на двора
мрежи - 0,007
Хмин
=
1,8 - 0,3 = 1,5 m.
Елев.А=
132
— Хмин
=
130.5
Елев.Б
= Елев.А
– и
A-B · л
A-B = 130.5 –
0.03 ·7.0 = 130.29
Елев.V
= ОтказB - Δ Ø
= 130,29 – 0,05 = 130,24 (начало на профила)
Елев.г
= Елев.V
–и
C-D · л C-D
= 130.24 – 0.007 · 12.5 = 130.15
Елев. д
= Елев.г
–и
G-D ·
л
G-D =
130.15 – 0.007 ·
20.0 =130.01
Елев.
E = Елев. д
— и
D-E ·
л
D-E = 130.01 —
0,007 21,0 = 129,86 (края на профила)
марка на тавата
градска мрежа в точката на свързване
приемете условно на 1,50м. по дълбоко.
129.86 – 1.50 = 128.36
градски кладенец,
обикновено е променлива
добре.
В профила
дълбочината на всеки
добре. Дълбочината се поставя отгоре
добре по оста си. Определя се дълбочината
от разликата в белезите на земята и тавата в
добре. Фигура 9
Тръби за двора
мрежи могат да се използват полиетилен,
азбестоцимент без налягане или
керамични.
база под
са назначени тръби за сухи почви
естествено, мокро, надигащо се
или изкуствени потъващи почви,
например пясъчна възглавница.
Пълен комплект от вътрешни канализационни размери и диаметър на тръбите
Преди да изберете вътрешни канализационни тръби, е необходимо да планирате как ще бъдат свързани всички дренажни точки.Въз основа на броя на точките можете да предвидите общия материал на тръбопровода и предварително да изчислите броя на спомагателните части.
Схема за изчисление: подробности за връзката

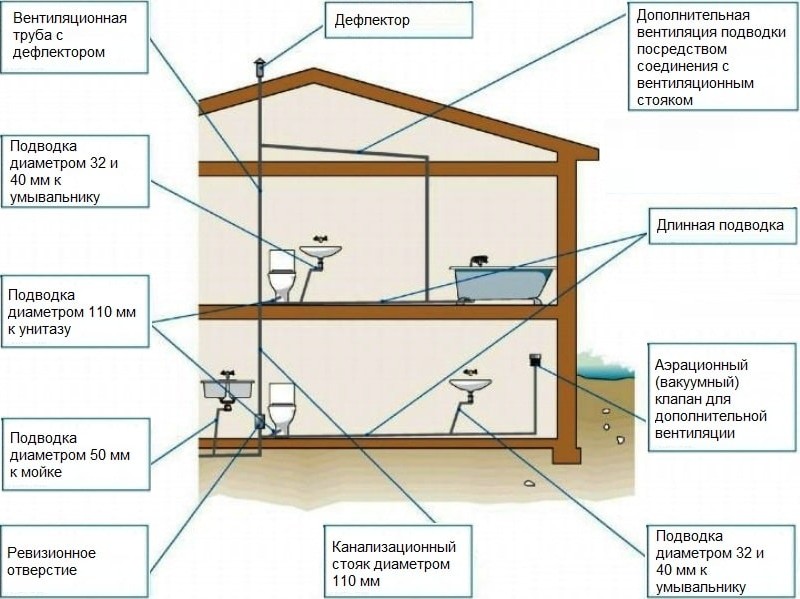

За да не се сбъркате с броя и диаметъра на тръбите, начертайте проста диаграма на местоположението на всички дренажни точки в къщата. Маркирайте дължината на всяка секция на диаграмата.
Проста схема за изчисляване на дължината на прави хоризонтални и вертикални участъци
Също така е необходимо да се вземе предвид задължителната промяна в диаметъра на тръбопровода на всеки от сегментите. По посока на щранга или общата изходяща тръба диаметърът се увеличава. Най-тънките тръби се монтират на канали от домакински уреди, сифони.
Таблица със стандартни стойности за диаметъра на вътрешните канализационни тръби за различни точки
Когато купувате формовани продукти, трябва да се има предвид, че в дълги участъци ще е необходимо да се режат и съединяват две тръби. Като се вземат предвид отпадъците, трябва да добавите до 10% от резерва към общата дължина на тръбопровода от всеки диаметър.
Препоръчително е да изберете сифони от същия материал като вътрешните канализационни тръби - няма да има проблеми с връзката. Фабричните комплекти са оборудвани с уплътнения, дренажни решетки и крепежни елементи.
Компоненти на сифон
Важни точки при избора:
Разстоянието от дъното на сифона до повърхността на пода не трябва да бъде по-малко от 15 cm.
Обърнете внимание на монтажния болт: ако в комплекта има силумин, стоманен винт, по-добре е да го смените преди монтажа, като изберете съвместим от неръждаема стомана. Кръстообразните решетки също си струва да се сменят: изберете дренажни решетки с малки дупки, подредени в асиметричен модел
Кръстообразните решетки също си струва да се променят: изберете дренажни решетки с малки дупки, подредени в асиметричен модел.
Избягвайте да монтирате гофрирани дренажи: плака бързо се отлага върху перките на гъвкавия маркуч. Такава връзка ще трябва да се почиства редовно.
Фитингите и адаптерите се избират след преброяване на точките, където тръбата променя посоката си, има свързване на сегменти, връзване или кръстовище на няколко завоя. Необходимо е също така да се вземе предвид минималното и максималното разстояние от точките до свързването към щранга. Ако пределните стойности са надвишени, ще е необходимо да се монтират конектори, вентилационни канали.

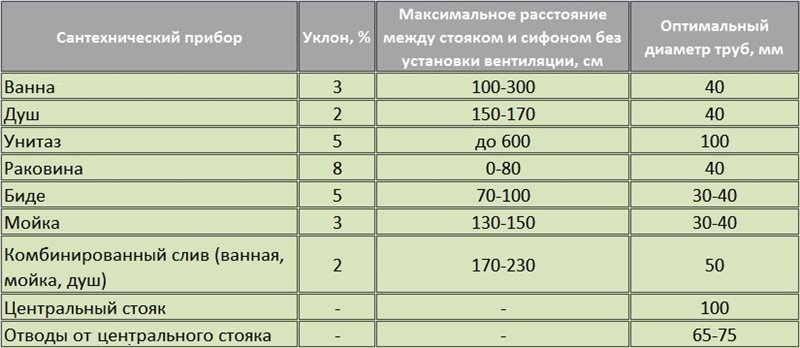

Ъгли на наклон, максимално разстояние до щранга, оптимален диаметър
Конектори и адаптери
Основни подробности за връзката:
- Редуциращи съединители. Използват се на кръстопътя на два сегмента с различни диаметри.
- Клонове. Извити части с факели, за да образуват огъването на тръбопровода под правилния ъгъл.
- Тройници и кръстове. Установени са на местата на входа на няколко тръби.
Стандартни диаметри на спомагателните канализационни продукти
ревизионни съединители. Монтажът на ревизията се извършва непосредствено пред входа на щранга, в трудни зони. Отворът за проверка и почистване е запушен със запечатан капак.
В допълнение към тройниците и завоите е необходимо да закупите специални крепежни елементи за фиксиране на тръби в правилната позиция: куки, скоби с скоби.
