Как да изберем хидравличен акумулатор за водоснабдителна система

Видове хидравлични резервоари за разделяне на водата по местоположение и други параметри

Представяме този раздел в табличен вид за по-лесно разбиране:

Раздяла	Обозначаване	Особености
Тип местоположение	Хоризонтална	Обемът на такива резервоари е по-голям. Вертикалното разположение позволява монтиране на вентил за изпускане на въздух отгоре. Това прави поддръжката по-лесна. Ограничението при монтажа е само обемът на помещението.
вертикална	Компактни опции, за изпускане на въздух, в които е монтиран клапан. Недостатъкът е, че някои модели трябва да източват напълно водата, за да изпуснат въздуха, което не е икономично.
Енергиен запас	Пневмоакумулация	Мембрана, балон или бутало. Проблемът възниква при износване на преградата - изисква се скъп и трудоемък ремонт.
балон или круша	Най популярен. Когато се носи, крушата се сменя с нова сама, без участието на професионалисти.
Механично съхранение	Товарен или пружинен. Работата се основава на кинетичната енергия. Доста обемна, работи автономно.

Как да изберем обема на резервоара

Можете да изберете обема на резервоара произволно. Няма изисквания или ограничения. Колкото по-голям е резервоарът, толкова повече вода ще имате в случай на спиране и толкова по-рядко ще се включва помпата.

Когато избирате обем, си струва да запомните, че обемът, който е в паспорта, е с размерите на целия контейнер. Водата в него ще бъде почти наполовина по-малко. Второто нещо, което трябва да имате предвид, са общите размери на контейнера. Резервоар от 100 литра е приличен варел - около 850 мм височина и 450 мм диаметър. За нея и ремъците ще е необходимо някъде да се намери място. Някъде - това е в стаята, където тръбата идва от помпата. Тук е монтирана по-голямата част от оборудването.

Ако имате нужда от поне някои насоки, за да изберете обема на акумулатора, изчислете средния дебит от всяка точка на изтегляне (има специални таблици или можете да го видите в паспорта за домакински уреди). Сумирайте всички тези данни. Вземете възможния дебит, ако всички консуматори работят едновременно. След това преценете колко и кои устройства могат да работят едновременно, изчислете колко вода ще отиде в този случай на минута. Най-вероятно по това време вече ще вземете някакво решение.

Избор на хидравличен акумулатор

Обемът на избрания акумулаторен резервоар трябва да бъде по-голям или равен на обема, получен в резултат на изчислението. Няма отрицателни последици от надценяването на обема на акумулатора, надвишаващ изчислената стойност, без значение колко е надвишена.

При избора на хидравличен акумулатор трябва да се вземат предвид неговите температурни и якостни характеристики. Максималното налягане в резервоара трябва да бъде по-голямо или равно на максималното налягане в точката на свързване.

Ако инсталирането на хидравлични акумулатори е предвидено за закрито, тогава трябва да се има предвид, че резервоари с диаметър над 750 mm и височина над 1,5 m не може да преминават през вратата и ще е необходима механизация за придвижване тях. В този случай е по-добре да се даде предпочитание не на един, а на няколко резервоара с хидравлични акумулатори с по-малък капацитет.

Когато избирате хидравличен акумулатор, трябва да се помни, че обемът на водата, съхранявана в него, е средно 40-50% от обема на резервоара.

Обемът на резервоара е основният критерий за избор

Най-важният въпрос е как да изберем обема на акумулатора за водоснабдителни системи. За да отговорите на него, трябва да съберете много данни. Това са и производителността на помпата, и оборудването на къщата с оборудване, което консумира вода, и броят на хората, постоянно живеещи в къщата, и много други.

Но преди всичко трябва да решите дали този резервоар ви е необходим само за стабилизиране на работата на системата като цяло или има нужда от водоснабдяване в случай на прекъсване на електрозахранването.

Вътрешни цилиндри с различен обем

Ако къщата е малка и оборудвана само с мивка, тоалетна, душ и кран за поливане и не живеете постоянно в нея, не можете да правите сложни изчисления. Достатъчно е да закупите резервоар с обем 24-50 литра, това ще бъде достатъчно, за да работи системата нормално и да бъде защитена от воден чук.

В случай на селска къща за постоянно пребиваване на семейство, оборудвана с всичко необходимо за комфортен живот, препоръчително е да се подходи към въпроса по-отговорно. Ето няколко начина, по които можете да определите размера на акумулатора.

Според характеристиките на помпата

Параметрите, които влияят върху избора на обем на резервоара, са производителността и мощността на помпата, както и препоръчителният брой цикли на включване/изключване.

Колкото по-висока е мощността на уреда, толкова по-голям трябва да бъде обемът на хидравличния резервоар.
Мощната помпа изпомпва бързо вода и бързо се изключва, ако обемът на резервоара е малък.
Достатъчният обем ще намали броя на периодичните стартирания, като по този начин удължи живота на двигателя.

За да изчислите, ще трябва да определите приблизителната консумация на вода на час. За да направите това, се съставя таблица, която изброява всички устройства, които консумират вода, техния брой и норми на потребление. Например:

Таблица за определяне на максималния воден поток

Тъй като е почти невъзможно да се използват всички устройства едновременно, за определяне на реалния дебит се използва корекционен коефициент от 0,5. В резултат на това получаваме, че изразходвате средно 75 литра вода на минута.

Как да изчислим обема на хидравличния акумулатор за водоснабдяване, като знаем тази цифра, производителността на помпата и като се има предвид, че тя трябва да се включва не повече от 30 пъти на час?

Да кажем, че производителността е 80 l / min или 4800 l / h.
А в пиковите часове имате нужда от 4500 л/ч.
При непрекъсната работа на помпата мощността й е достатъчна, но е малко вероятно тя да работи дълго време при такива екстремни условия. И ако се включва по-често от 20-30 пъти на час, тогава ресурсът му ще се изчерпи още по-бързо.
Следователно е необходим хидравличен резервоар, чийто обем ще ви позволи да изключите оборудването и да му дадете почивка. При посочената честота на циклите, водоснабдяването трябва да бъде най-малко 70-80 литра. Това ще позволи на помпата да работи за една минута на всеки две, след като предварително е напълнил резервоара.

Според формулата за минимално препоръчан обем

За да използвате тази формула, трябва да знаете настройките на превключвателя за налягане, който включва и изключва помпата. Следната снимка ще ви помогне да разберете:

Промени в налягането в акумулатора при включване и изключване на помпата

1 – двойка първоначално налягане (когато помпата е изключена);
2 - воден поток в резервоара, когато помпата е включена;
3 - достигане на максимално налягане Pmax и изключване на помпата;
4 - воден поток при изключена помпа. Когато налягането достигне минималния Pmin, помпата се включва.

Формулата изглежда така:

V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax - Pmin) x (Pair + 1), където
A е изчисленият воден поток (l / min);
K - корекционен коефициент от таблицата, определен в зависимост от мощността на помпата.

Таблица за определяне на корекционния коефициент

Стойностите на минималното (стартиране) и максималното (изключване) налягане на релето, трябва да зададете сами, в зависимост от това какво налягане ви е необходимо в системата. Определя се от най-отдалечената от акумулатора и високо разположената точка на изтегляне.

Приблизителни съотношения на настройките на превключвателя за налягане

За да регулирате превключвателя за налягане, трябва да знаете как да изпомпвате акумулатора за водоснабдителни системи с въздух или да обезвъздушавате излишъка. Това ще изисква автомобилна помпа, която се свързва към резервоара чрез макара.

Сега можем да изчислим обема. Например, да вземем:

A = 75 l/min;
Мощност на помпата 1,5 kW, съответно K = 0,25;
Pmax = 4,0 бара;
Pmin = 2,5 бара;
чифт = 2,3 бара.

Получаваме V = 66,3 литра. Най-близките стандартни акумулатори по обем имат обем от 60 и 80 литра. Избираме този, който е повече.

Интересно е: Как да изберем цепач за дърва (видео)

Принцип на действие

Резервоарът за съхранение започва да натрупва излишна топлина в горната част на резервоара след пълното загряване на помещението.Докато акумулаторът се охлажда, той постепенно отделя топлина в отоплителната система.

От капацитета на акумулатора зависи колко пъти ще бъде зареден котел на твърдо гориво през деня.

Работата на резервоара за съхранение се основава на използването на висок топлинен капацитет на водата, която при охлаждане с 1 ° C отделя няколко пъти повече топлина за отопление на 1 m 2 от помещението.

За изчисляване на обема на резервоара за съхранение се използва съотношението - 25 - 30 литра капацитет на 1 kW мощност на котела за твърдо гориво.

Например, за котел 20 kW, обемът на резервоара ще бъде от 500 до 600 литра.

Защо имате нужда от хидравличен акумулатор в отоплителната система, как да изберете и конфигурирате

Хидравличният акумулатор е неразделен компонент за автономни водопроводни и отоплителни системи.

Без това устройство е трудно да се осигури непрекъснато подаване на течност от кладенци и кладенци.

Ето защо тези механизми са много популярни сред летните жители и собствениците на частни къщи, този агрегат често се предлага с помпа, но може да бъде закупен и инсталиран отделно.

статии:

Най-често инсталацията се използва за нуждите на водоснабдяването.

Но не по-малко уместно е използването на хидравличен акумулатор за отоплителни системи (как да изхвърлите въздушна ключалка).

Този механизъм служи за поемане на излишен обем течно вещество и по този начин намаляване на излишното налягане в линията и, ако е необходимо, връщане на водата обратно в системата, за да се поддържа оптималното налягане на работната среда.

Всъщност има три цели и всички те са взаимосвързани:

Възможността за натрупване на обема течност, необходим за нормалната работа на отоплителната система.
Чрез натрупване на вода се изисква излишно налягане.
Потискане на водния чук в отоплителната система (тук е написано как да изпускате въздух през крана Mayevsky) Поради тази причина дори и най-малките тела имат доста голяма резба.

Благодарение на конструктивните възможности на акумулатора (разширителен резервоар) е възможно в автоматичен режим да се нормализира налягането на охлаждащата течност в случай на промяна в температурните показатели.

Какво знаете за воден уплътнител за канализация? Една полезна статия описва видовете сухи и водни устройства за предотвратяване на проникването на неприятни миризми в помещенията, където се намира ВиК оборудването.

Прочетете на тази страница какви електроди трябва да закупите за заваряване на алуминий с инвертор.

Роля в отоплителната система

Основните задачи на акумулатора:

натрупване на "излишъци" от охлаждащата течност по време на нейното разширяване;
отстраняване на въздух;
попълване на обема при възможни течове или спадане на нивото на водата (антифриз).

Има два вида резервоари - отворени и затворени. Вторият вариант се използва в повечето съвременни отоплителни системи. Това е напълно запечатан хидравличен акумулатор с мембрана или круша (използва се в големи резервоари).

Хидравличните акумулатори се монтират само за отопление с циркулационна помпа, тъй като тази система се характеризира с високо работно налягане.

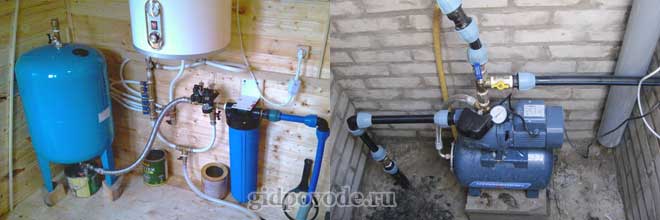

Схема за монтиране на хидравличен акумулатор към потопяема помпа

Схемата за свързване на хидравличния резервоар е подобна на предишната, разликата е в начина на инсталиране на помпата.

Водоснабдителната система от потопяемата помпа използва възвратен клапан, който предотвратява изтичането на водата от мембраната обратно в хидравличната конструкция. Клапанът е монтиран пред захранващата тръба на помпено оборудване, в някои случаи на капака се прави вътрешна резба за това.

За свързване се използва фитинг с необходимия диаметър с външна резба. След монтажа на клапана към него се подава тръба за захранване с вода с необходимата дължина.

Дължината се определя съвсем просто: краят на въжето с поглъщането се спуска в хидравличната конструкция и се маркира горната точка на конструкцията.След това въжето се издига и дължината се измерва от поглъщането до горната точка. Височината от точката до мястото, където тръбата от хидравличната конструкция е положена в земята, се изважда от крайната стойност, както и дължината на помпено оборудване с клапана. Оптималната дължина на тръбата е, когато оборудването се издига над дъното на кладенеца или кладенеца на височина до 35 cm.

Освен това монтажът и настройката на акумулатора се извършват по стандартната схема.

Устройството на хидравлични акумулатори за водоснабдяване на частни къщи

Това устройство се състои от две части - самият хидравличен резервоар и мембрана, която разделя вътрешния му обем на 2 секции, едната от които е пълна с вода, а другата с въздух. Хидравличните резервоари от 100 литра или повече са оборудвани с клапан, през който се изпуска въздух, натрупващ се във водата. По-малките устройства са оборудвани със специален клапан или кран за тази цел.

Мембраната за акумулатора е изработена от бутил - специален гумиран материал, който е устойчив на бактериална атака и отговаря на всички изисквания на санитарните и епидемиологичните стандарти.

Понякога крушата вътре в резервоара се спуква - в този случай е необходима подмяна

Какво трябва да бъде налягането в акумулатора

Сгъстен въздух е в едната част на акумулатора, водата се изпомпва във втората. Въздухът в резервоара е под налягане - фабрични настройки - 1,5 атм. Това налягане не зависи от обема - и за резервоар с вместимост 24 литра и 150 литра е същото. Повече или по-малко може да е максимално допустимото максимално налягане, но то не зависи от обема, а от мембраната и е посочено в техническите спецификации.

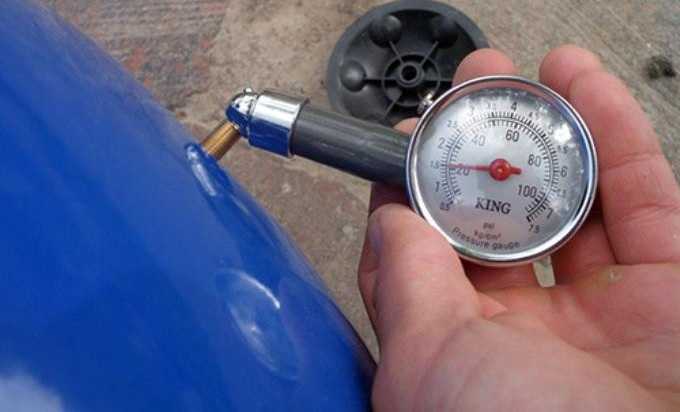

Предварителна проверка и корекция на налягането

Преди да свържете акумулатора към системата, препоръчително е да проверите налягането в него. Настройките на превключвателя за налягане зависят от този индикатор и по време на транспортиране и съхранение налягането може да падне, така че контролът е много желателен. Можете да контролирате налягането в жироскопа с помощта на манометър, свързан към специален вход в горната част на резервоара (вместимост 100 литра или повече) или инсталиран в долната му част като една от тръбопроводните части. Временно, за контрол, можете да свържете автомобилен манометър. Грешката му обикновено е малка и му е удобно да работи. Ако това не е така, можете да използвате обикновения за водопроводни тръби, но те обикновено не се различават по точност.

Ако е необходимо, налягането в акумулатора може да се увеличи или намали. За да направите това, в горната част на резервоара има нипел. През нипела се свързва помпа за кола или велосипед и, ако е необходимо, налягането се повишава. Ако трябва да се обезвъздуши, клапанът на нипела се огъва с някакъв тънък предмет, изпускайки въздух.

Какво трябва да бъде въздушното налягане

Значи налягането в акумулатора трябва да е същото? За нормалната работа на домакинските уреди е необходимо налягане от 1,4-2,8 атм. За да се предотврати разкъсването на мембраната на резервоара, налягането в системата трябва да бъде малко по-високо от налягането на резервоара - с 0,1-0,2 атм. Ако налягането в резервоара е 1,5 атм, тогава налягането в системата не трябва да бъде по-ниско от 1,6 атм. Тази стойност се задава на превключвателя за налягане на водата, който е сдвоен с хидравличен акумулатор. Това са оптималните настройки за малка едноетажна къща.

Ако къщата е двуетажна, ще трябва да увеличите налягането. Има формула за изчисляване на налягането в хидравличен резервоар:

Vtm.=(Hmax+6)/10

Където Hmax е височината на най-високата точка на изтегляне. Най-често това е душ. Измерваш (изчисляваш) на каква височина спрямо акумулатора е лейката му, заместваш го във формулата, получаваш налягането което трябва да е в резервоара.

Ако къщата има джакузи, всичко е по-сложно. Ще трябва да изберете емпирично - като промените настройките на релето и наблюдавате работата на водните точки и домакинските уреди. Но в същото време работното налягане не трябва да надвишава максимално допустимото за други домакински уреди и водопроводни инсталации (посочени в техническите спецификации).

Какво е хидравличен акумулатор

Хидравличният резервоар за вода е специално запечатано устройство, изработено от метал с вътрешна еластична мембрана, предназначено да поддържа постоянно стабилно налягане във водоснабдяването.

Освен това устройството се използва за решаване на следните задачи:

Защита на помпено оборудване от износване.Помпата ще се включи, когато кранът за вода се отвори, ако резервоарът на акумулатора е напълно празен. Това ще доведе до повече неизползвани стартирания на помпата и по-дълъг живот на помпата.
Поддържане на постоянно налягане във водоснабдителната система, предотвратяване на спадане на налягането и воден чук при използване на няколко точки за прием на вода.
Поддържане на оптимално снабдяване с течност във водоснабдителната система, което осигурява водоснабдяването в условия на чести прекъсвания на електрозахранването.

Това е интересно: Гараж от профилна тръба: какво е важно да знаете

Монтаж на отоплителен акумулатор

Разширителният резервоар трябва да се монтира само в отопляемо помещение. Ако теглото на акумулатора надвишава 30 килограма, тогава той се монтира на специална стойка. Мястото за разширителя трябва да е лесно достъпно за поддръжка.

Системи за отопление и водоснабдяване

Вложката се прави в тръбите само на връщащата линия. Вложката се прави между крайния радиатор, близо до котела. Пред разширителния резервоар са монтирани възвратен клапан и манометър за постоянно измерване на налягането в системата.

Най-добре е да изберете модел със сменяема мембрана, която се сменя в случай на повреда без много усилия. При възможност и желание акумулаторът може да се монтира и без външна помощ, но ако не сте сигурни или не искате да се бъркате дълго време, можете да наемете специалист. В този случай обаче няма да можете да спестите.

Топлинен акумулатор в слънчева отоплителна система

Необходимостта от подобряване на отоплителната система на собствения им дом принуждава собствениците постоянно да търсят полезни идеи, допълнителни устройства, които пестят гориво, равномерно разпределят топлината вътре в къщата и увеличават топлопреминаването на радиаторите.

Проблемът с равномерното разпределение на топлината е особено остър в къщи с котли на твърдо гориво. При тях е невъзможно незабавно да се спре процеса на изгаряне на горивото и подаването на топлина към тръбопровода на системата. Ако затворите захранващия кран, горещата вода, натрупваща се на входа, може да достигне точката на кипене и да повреди част от тръбопровода. Можете да разпределите броя на подпалките във времето. Такива решения са трудоемки и неефективни. В този случай е препоръчително да използвате топлинен акумулатор, който ще осигури равномерно разпределение на топлината в цялата къща и ще премахне температурните колебания.

В къщи, където е вграден топлинен акумулатор, топлинните загуби са значително намалени.

Хидравличният акумулатор е контейнер, който натрупва топлина, произведена от котел на твърдо гориво, като я запазва за дълго време. Устройството работи на принципа на термос.

Резервоарът за съхранение се състои от следните компоненти:

Контейнер от стомана или неръждаема стомана, голям размер (правоъгълен или кръгъл);
Четири дюзи вътре в резервоара, разположени на разстояние една от друга по височина. Единият е изходът от нагревателя към резервоара, а другият е входът на отоплителната система, същият отдолу;
В акумулатора в горната част е вграден предпазен клапан;
Отвън контейнерът е изолиран с дебел слой изолационен материал.

Буферният резервоар натрупва нагрятата охлаждаща течност вътре, поддържа топлината в къщата до два дни след изключване на отоплителната система.

При инсталиране на хидравличен акумулатор е необходимо да се организира тръбопроводна верига между него и котела, включително:

Циркулационна помпа;
Термичен смесителен вентил;
Разширителен резервоар.

Резервоарът за съхранение трябва да бъде топлоизолиран, в противен случай генерираната топлина ще затопли помещението, където е разположен акумулаторът.

Резервоарът за съхранение работи по следния начин:

От котел на твърдо гориво загрятата вода влиза в горната тръба;
Циркулационната помпа, докато работи, изхвърля студена вода от дъното на топлинния акумулатор в котела на твърдо гориво, докато целият резервоар се напълни с гореща вода;
Следващата стъпка е подаване на топла вода от акумулаторния резервоар към отоплителната система. С помощта на циркулационна помпа от отоплителната система охладената вода се дестилира в резервоара, а от резервоара в системата.

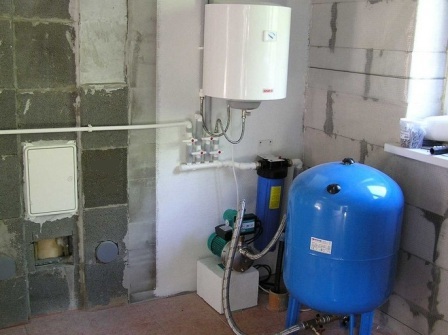

Как да се свържете

Резервоарът има два технически отвора: разклонителна тръба за свързване към системата и отвор от противоположната страна, оборудван с клапан за освобождаване на излишното налягане в газовата (въздушната) камера.

В началния етап на монтаж е необходимо да изберете правилното място за монтаж. Препоръчително е хидравличният акумулатор да се вгради на връщащата вода между последната батерия и отоплителния котел. Освен това, колкото по-близо е резервоарът до котела, толкова по-добре е за стабилната работа на системата - няма да има внезапни спадове на налягането.

Възвратен клапан и манометър трябва да бъдат поставени пред резервоара за контрол на индикаторите за налягане. Задачата на клапана е същата като тази на акумулатора. Това устройство компенсира скокове на налягането, но е проектирано за голямо натоварване.

Важно е резервоарът да е осигурен безплатен достъп до в някои случаи собствениците ще трябва самостоятелно да регулират клапана на въздушната камера. Забранено е поставянето на спирателни вентили в участъка на линията между хидравличния акумулатор и циркулационната помпа! Подсилването ще наруши параметрите на хидравличното съпротивление

Забранено е поставянето на спирателни вентили в участъка на линията между хидравличния акумулатор и циркулационната помпа! Арматурата ще наруши параметрите на хидравличното съпротивление.

Изчисляване на акумулатора

Във водоснабдителните системи с помощта на хидравличен акумулатор се решават много проблеми, а изчислението за всеки от случаите се извършва по различни методи. Горният алгоритъм за изчисляване на хидравличен акумулатор ви позволява да изберете резервоари за решаване на двата най-популярни проблема и определя първоначалното налягане на газовото пространство, налягането на и изключване на помпата.

Първият вариант за изчисляване на акумулатора е с приоритет на честотата на включване на помпата. В системи с бустерни станции, сондажни и бустерни помпи е необходим резервоар за хидравличен акумулатор, за да се намали честотата на активиране на помпата.

Водата е несвиваема течност, така че дори краткотрайно отваряне на един кран в жилищна сграда може да доведе до включване на помпата. Честото включване на помпата води до бързото й износване и повреда.

Честотата на превключване е свързана с електрическата мощност на помпата, така че например се препоръчва да включвате помпи с мощност над 8 kW не повече от 10 пъти на час, помпи с мощност по-малка от 5 kW - не повече от 20 пъти на час и помпи, чиято мощност пада в диапазона от 5 до 10 kW не повече от 15 пъти на час. Тази зависимост е в основата на горния алгоритъм за изчисление.

В допълнение към мощността на помпата, много други фактори влияят на допустимата честота на превключване, например, колкото по-голяма е масата на движещите се части, толкова по-ниска е допустимата честота на превключване.

Следователно, обърнете внимание на съответствието между стойностите на честотата на превключване, получени в резултат на избора на акумулатора и оптималната честота за предварително избраната помпа, и ако е необходимо, повторете изчислението на резервоара

Вторият вариант за изчисляване на акумулатора е с приоритет на съхранявания обем вода. Препоръчва се за системи, при които не е разрешено прекъсване на водоснабдяването, но има прекъсвания в подаването на електроенергия или вода от централизирани водоснабдителни системи.

Изводи и полезно видео по темата

Този видеоклип описва подробно принципа на работа на акумулатора:

За да изчислите обема на акумулатора, можете да използвате специални програми за калкулатор. Една от тези опции е представена в следното видео:

Смяната на мембраната на хидравличния резервоар не е много сложен процес. Това е разгледано подробно в това видео:

Хидравличният акумулатор е важна част от съвременната автономна водоснабдителна система.Разбира се, това устройство е по-сложно и по-скъпо от конвенционалния резервоар за съхранение.

Но всички разходи са напълно изплатени, тъй като при наличието на хидравличен резервоар качеството на чешмяната вода е по-добро, а експлоатационният живот на помпено оборудване се увеличава значително. И накрая, това е просто удобно, защото във водоснабдителната система винаги има стабилно налягане на водата, за което се грижи надеждна автоматизация.
