Относно инсталирането на допълнителни модули

По правило в затворена или отворена радиаторна отоплителна система, където източникът на топлина е един котел, е достатъчно да инсталирате една циркулационна помпа. В по-сложни схеми се използват допълнителни агрегати за изпомпване на вода (може да има 2 или повече). Те се поставят в такива случаи:

• когато повече от една котелна инсталация се използва за отопление на частна къща;
• ако в тръбопроводната схема е включен буферен капацитет;
• отоплителната система има няколко клона, обслужващи различни консуматори - батерии, подово отопление и котел за индиректно отопление;
• същото, като се използва хидравличен сепаратор (хидравлична стрелка);
• за организиране на циркулация на водата в контурите на подово отопление.

Правилният тръбопровод на няколко котела, работещи на различни видове гориво, изисква всеки от тях да има собствен помпен агрегат, както е показано на диаграмата на съвместното свързване на електрически и TT котел. Как работи е описано в другата ни статия.

Тръбопровод на електрически и ТТ бойлер с две помпени устройства

В схемата с буферен резервоар е необходимо да се монтира допълнителна помпа, тъй като в нея участват поне 2 циркулационни кръга - котел и отопление.

Капацитетът на буфера разделя системата на 2 вериги, въпреки че на практика има повече

Отделна история е сложна отоплителна схема с няколко клона, реализирана в големи вили на 2-4 етажа. Тук могат да се използват от 3 до 8 помпени устройства (понякога и повече), които подават охлаждащата течност етаж по етаж и различни отоплителни уреди. Пример за такава схема е показан по-долу.

И накрая, втората циркулационна помпа се монтира, когато къщата се отоплява с подове с водно отопление. Заедно със смесителния блок изпълнява задачата за приготвяне на топлоносител с температура 35–45 °C. Принципът на действие на веригата по-долу е описан в този материал.

Този помпен агрегат кара охлаждащата течност да циркулира през отоплителните кръгове на подовото отопление

Напомняне. Понякога изобщо не е необходимо да се монтират помпени устройства за отопление. Факт е, че повечето електрически и газови стенни топлогенератори са оборудвани със собствени помпени агрегати, вградени в корпуса.

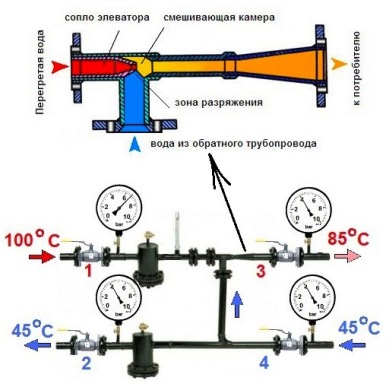

Зависима отворена отоплителна система

Основната характеристика на зависимата система е, че охлаждащата течност, протичаща през главните мрежи, директно влиза в къщата. Нарича се отворен, тъй като от захранващия тръбопровод се взема охлаждаща течност, за да осигури на къщата топла вода. Най-често такава схема се използва при свързване на многоквартирни жилищни сгради, административни и други обществени сгради към отоплителни мрежи. Работата на схемата на зависимата отоплителна система е показана на фигурата:

Когато температурата на охлаждащата течност в захранващата тръба е до 95 ºС, тя може да бъде насочена директно към отоплителните уреди. Ако температурата е по-висока и достигне 105 ºС, тогава на входа на къщата се монтира смесителен асансьор, чиято задача е да смесва водата, идваща от радиаторите, в горещата охлаждаща течност, за да понижи нейната температура.

Схемата беше много популярна през съветската епоха, когато малко хора се интересуваха от консумацията на енергия. Факт е, че зависимата връзка с асансьорни смесителни агрегати работи доста надеждно и практически не изисква надзор, а монтажните работи и разходите за материали са доста евтини. Отново няма нужда да се полагат допълнителни тръби за захранване с топла вода на къщите, когато тя може успешно да бъде взета от топлопровода.

Но тук свършват положителните аспекти на зависимата схема. И има още много негативни:

• мръсотия, котлен камък и ръжда от главните тръбопроводи безопасно навлизат във всички потребителски батерии. Старите чугунени радиатори и стоманени конвектори не се интересуваха от такива дреболии, но модерните алуминиеви и други отоплителни уреди определено не се интересуваха;
• поради намаляване на приема на вода, ремонтни работи и други причини, често се получава спад на налягането в зависима отоплителна система и дори воден чук. Това заплашва с последствия за съвременните батерии и полимерни тръбопроводи;
• качеството на охлаждащата течност оставя много да се желае, но отива директно към водоснабдяването. И въпреки че водата в котелното минава през всички етапи на пречистване и обезсоляване, километри стари ръждясали магистрали се усещат;
• не е лесно да се регулира температурата в стаите. Дори термостатните клапани с пълен отвор бързо се провалят поради лошото качество на охлаждащата течност.

Предимства на независимите системи

Още при подхода към основните консуматори на домашната водопроводна мрежа се осигурява цял набор от подготвителни мерки за осигуряване на разпределението, филтрирането и регулирането на налягането на охлаждащата течност. Всички натоварвания падат не върху крайното оборудване, а върху топлообменника с хидравличен резервоар, който директно получава ресурси от основния източник. Такава подготовка на ресурсите е практически невъзможна на частни лица при експлоатация на зависими отоплителни системи. Свързването на независима верига позволява и рационално използване на водата за питейни нужди с оптимално пречистване. Потоците са разделени според предназначението и всяка линия може да осигури отделно ниво на обучение, отговарящо на технологичните изисквания.

Недостатъци на зависимите отоплителни системи

От отрицателните аспекти на работата на такива системи се отбелязват следните:

• Интензивно замърсяване на работните вериги с котлен камък, мръсотия, ръжда и всякакви примеси, които могат да влязат в потребителско оборудване.
• По-високи изисквания към ремонтните дейности. Факт е, че зависимите и независими отоплителни системи в такива случаи изискват свързване на специалисти от различни нива. Едно е да правите ремонт на главната линия веднъж годишно, а друго е ежемесечно да извършвате цялостна проверка на тръбопроводите на асансьорния монтаж у дома.
• Възможен е воден чук. Неправилното свързване на комуникациите или прекомерно високото налягане във веригата може да доведе до скъсване на тръбите.
• Ниско основно качество на охлаждащата течност по отношение на състава.
• Трудности при контрола и управлението. При технологичните станции за битово отопление процесът на актуализиране на същите спирателни вентили е доста бавен, което може да доведе до нарушения в балансите на налягането.

Полезни съвети

За да се изключи произволна промяна в потока на водата, спирателни вентили са прикрепени във входно-изходната зона на циркулационната помпа. Свързващите възли трябва да бъдат третирани с "уплътнител", сто ще увеличат производителността на цялата отоплителна система.

За да монтирате бързо и правилно помпата на помпата, имате нужда от избрани връзки и резби. За да намалите времето, необходимо за търсене на всички необходими части, потърсете във водопроводните магазини специално устройство с вече избрани крепежни елементи. След приключване на процеса на инсталиране на помпения агрегат, системата се пълни с вода или друга охлаждаща течност.

Преди да стартирате системата, трябва да отворите централния клапан, за да премахнете въздушните джобове - водата, която се появява, ще ви уведоми за пълното отстраняване на въздуха от системата.

Относно количеството и разбивките

Броят на циркулационните помпи, необходими за отопление на частна къща, може да се определи въз основа на цялата дължина на тръбопровода. Ако дължината му е около 80 м, тогава е достатъчен един. Ако тази дължина е надвишена, помислете за увеличаване на броя на помпите в системата.

Причините за повреда на циркулационните помпи могат да бъдат неправилна инсталация, произволно разположение на кабелната връзка и клемния модул, както и неспазване на правилата за работа на отоплителния котел

За да избегнете неизправности, е важно да не пренебрегвате процедурите за редовно изпускане на въздух и да се погрижите за доброто почистване на системата от механични частици.

Но трябва да се помни, че всички повреди на циркулационната помпа трябва да бъдат коригирани от специалисти. Ето защо, ако неизправностите вече са се появили и са открити, най-добре е да се свържете с сервиза за ремонт.

6 Режими на работа на нефтопровода при изключване на отделни нефтопомпени станции. Построяване на комбинирани характеристики.

Временно
спиране на всяко изпомпване
станции могат да бъдат причинени от прекъсвания
в електрозахранващата система, авария,
ремонтни работи и пр. При напускане
неизправен режим на помпена станция
тръбопроводът ще се промени драстично. Обмисли
нефтопровод, състоящ се от един
операционна зона с n
трансферни станции. Всички PS
оборудвани със същия тип помпи.
Нека напишем уравнението за баланс на налягането

,
(1.70)

къде_П,
б_П,
а_М,
б_М
– характерни коефициенти на налягането
бустер и главна помпа;

м_М
и
– брой работещи магистрални линии
помпи на i-та помпена станция;

м_П
– брой работещи бустерни помпи
на GPS.

От
ефективност на уравнението за баланс на главата
нефтопровод с всички работещи
станции е

. (1.71)

Ако
дали нефтопроводът ще бъде проектиран да работи
на всяка глава (налягане), след това при
изключване на която и да е станция
в тръбопровода ще бъде

. (1.72)

очевидно,
какво Q_*

V
реалността на величината на налягането и
опори на помпени станции трябва
отговарят на условията

, (1.73)

където Х_{PS
макс. i},
H_мин
и
– разрешени стойности на напор и противоналягане
i-ти PS.

V
Като пример помислете за работата
нефтопровод с четири помпени станции
станции. Нека приемем за простота, че
всички помпени станции са оборудвани с
еднотипни помпи, нефтопровод
се състои от един оперативен
участък, кръстовища по маршрута
няма нефтопроводи (L=L_Р),
ограничения за налягане и обратна вода на подстанцията
са еднакви (H_PSmax,
H_мин).

Обмисли
случай при аварийно изключване
се случи на станция PS-4 (фиг. 1.26).

Ориз.
1.26. Проектна схема на нефтопровода

изпомпване
станция, разположена преди изключване
(PS-3), ще работи на двойно
теглене, тоест дължината на третата
линейното сечение ще бъде равно на l_3-4=л₃+л₄.

Да проверим
изпълнение на граничните условия (1.73).
Представяме резултатите от изчисленията в
табличен вид (Таблица 1.6).

маса
1.6

Изчислено
стойности на задните води и наляганията на PS

парцел	Задница на входа на ПС	налягане PS	налягане на изхода на PS	Загуби налягане в областта
1		ХCT1=mM1(аМ––бМВ*2-м)	ХPS1=H1+ +HCT1	Х1=1,02fl1В*2-m+z2-z1
2	H2= ХPS1-Х1	ХCT2=mM2(аМ––бМВ*2-м)	ХPS2=H2+ +HCT2	Х2=1,02fl2В*2-m+z3-z2
3+4	H3= ХPS2-Х2	ХCT3=mM3(аМ––бМВ*2-м)	ХPS3=H1+ +HCT3	Х3-4=1,02f(l3+л4)В*2-m+ +zК-z3
KP	HKP= ХPS3-Х3-4= зOST

Графични
решаване на проблема с регулирането на работата
нефтопровод, когато един от
помпени станции, показани в
ориз. 1.27.

Ориз.
1.27. Комбинираната характеристика на PS и
тръбопроводни секции

Условно
обозначения:

1
- характеристики на обекта 1.02.f.l₁.Q2-m
+
z₁ ,
(z₁=
z₂-z₁);

2
- характеристика на обекта 1.02.f.(l₁+л₂).Q2-m
+
z₂
, (z₂=
z₃-z₁);

3
- характеристика на обекта 1.02.f.(l₁+л₂+л₃).Q2-m
+
z₃
, (z₃=
z₄-z₁);

4
- характеристики на сайта
1.02.f.(л₁+л₂+л₃+л₄).Q2-m
+
z₄+
з_ост
, (z₄=
z_{ДА СЕ}-z_Х);

a-b
, a'-b' - задница при ПС-2; c-d, c'-d' - задница
при ПС-3;

к_М
– общ брой работещи магистрални линии
помпи

Къде да сложа

Препоръчително е да се монтира циркулационна помпа след котела, преди първия клон, но на захранващия или връщащия тръбопровод няма значение. Съвременните модули са изработени от материали, които нормално понасят температури до 100-115 ° C.Малко са отоплителните системи, които работят с по-гореща охлаждаща течност, следователно съображенията за по-„комфортна“ температура са несъстоятелни, но ако сте толкова по-спокойни, поставете я в обратната линия.

Може да се монтира в връщащ или директен тръбопровод след/пред котела до първия клон

Няма разлика в хидравликата - котелът и останалата част от системата, няма значение дали има помпа в захранващия или връщащия клон. Това, което има значение, е правилната инсталация, в смисъл на връзване, и правилната ориентация на ротора в пространството

Нищо друго няма значение

Има един важен момент на мястото на монтаж. Ако в отоплителната система има два отделни клона - в дясното и лявото крило на къщата или на първия и втория етаж - има смисъл да поставите отделен блок на всеки, а не един общ - непосредствено след котела. Освен това за тези клонове се запазва същото правило: непосредствено след котела, преди първото разклонение в този отоплителен кръг. Това ще позволи да се зададе необходимия топлинен режим във всяка от частите на къщата независимо от другата, а също и в двуетажни къщи, за да се спести отопление. Как? Поради факта, че вторият етаж обикновено е много по-топъл от първия и там се изисква много по-малко топлина. Ако има две помпи в клона, който се изкачва, скоростта на охлаждащата течност се задава много по-ниска и това ви позволява да изгаряте по-малко гориво и без да нарушавате комфорта на живот.

Има два вида отоплителни системи - с принудителна и естествена циркулация. Системите с принудителна циркулация не могат да работят без помпа, с естествена циркулация работят, но в този режим имат по-нисък топлопренос. Въпреки това, по-малкото топлина все още е много по-добро от липсата на топлина, така че в райони, където електричеството често се прекъсва, системата е проектирана като хидравлична (с естествена циркулация), а след това в нея се забива помпа. Това дава висока ефективност и надеждност на отоплението. Ясно е, че инсталирането на циркулационна помпа в тези системи има разлики.

Всички отоплителни системи с подово отопление са принудителни - без помпа охлаждащата течност няма да премине през толкова големи вериги

принудителна циркулация

Тъй като отоплителната система с принудителна циркулация не работи без помпа, тя се монтира директно в процепа на захранващата или връщащата тръба (по ваш избор).

Повечето проблеми с циркулационната помпа възникват поради наличието на механични примеси (пясък, други абразивни частици) в охлаждащата течност. Те са в състояние да блокират работното колело и да спрат двигателя. Поради това пред уреда трябва да се постави цедка.

Инсталиране на циркулационна помпа в система с принудителна циркулация

Също така е желателно да се монтират сферични кранове от двете страни. Те ще направят възможно подмяната или ремонта на устройството без източване на охлаждащата течност от системата. Изключете крановете, извадете уреда. Източва се само тази част от водата, която е била директно в тази част от системата.

естествена циркулация

Тръбопроводите на циркулационната помпа в гравитационните системи имат една съществена разлика - изисква се байпас. Това е джъмпер, който прави системата работеща, когато помпата не работи. На байпаса е монтиран един сферичен спирателен вентил, който е затворен през цялото време, докато работи изпомпването. В този режим системата работи като принудителна.

Схема за монтаж на циркулационна помпа в система с естествена циркулация

При прекъсване на електричеството или отказ на уреда, кранът на джъмпера се отваря, кранът, водещ към помпата, се затваря, системата работи като гравитационна.

Монтажни характеристики

Има един важен момент, без който инсталирането на циркулационната помпа ще изисква промяна: необходимо е да завъртите ротора, така че да е насочен хоризонтално. Втората точка е посоката на потока.На тялото има стрелка, показваща в каква посока трябва да тече охлаждащата течност. Затова завъртете уреда така, че посоката на движение на охлаждащата течност да е „по посока на стрелката“.

Самата помпа може да се монтира както хоризонтално, така и вертикално, само когато избирате модел, вижте, че може да работи и в двете позиции. И още нещо: при вертикално разположение мощността (създаденото налягане) пада с около 30%. Това трябва да се има предвид при избора на модел.

Вложка за циркулационна помпа

Ако помпата преди това не е била включена в отоплителната система. изисква се неговото "връзване" в тръбопровода. Тъй като тази операция изисква от изпълнителя да има известни умения и наличието на специално оборудване, тя може да бъде поверена на професионалисти или можете да свършите работата сами, като предварително сте се запознали с технологията за монтаж на тръбопровод. Редът на работа и списъкът на използваното оборудване ще зависят от избрания метод на връзване и материал на тръбопровода.

Има 2 начина за връзване на циркулационна помпа:

1. на главния участък от тръбопровода;
2. на байпасната секция (байпас).

Инсталирането на устройството на основния сайт изисква по-малко време и пари, но има един значителен недостатък. Помпата се захранва от електрическата мрежа, така че при този метод на монтаж, по време на прекъсване на тока в апартамент или къща, отоплението няма да може да функционира.

Вторият метод е по-сложен, но осигурява на отоплителната система повишено ниво на автономност. В този случай, когато системата работи в нормален режим, охлаждащата течност се движи през байпасния канал и съответният участък от главната линия се затваря с помощта на специално инсталиран сферичен кран. По време на прекъсване на захранването клапанът се отваря и течността се движи през тръбопровода по естествен начин.

Схема за инсталиране на помпата на байпасния канал (байпас).

Тази опция, макар и често срещана, има един голям недостатък - докосване на основната линия. По-добре е, ако вместо кран е монтиран сферичен кран.

Монтаж на помпа за захранване на газов подов котел в отоплителна система с естествена циркулация. Една статия на тема "Как да изберем газов котел" може да ви бъде полезна.

При нормална работа клапанът се затваря от свръхналягането, генерирано от помпата над топката. Ако помпата е без захранване, топката се издига под налягането на водата, движеща се естествено по магистралата. Тази опция е уместна, ако инсталирането на помпата по една или друга причина се извършва на "захранване".

Комплектът за монтаж на помпата включва:

• тръби с необходимия диаметър;
• елементи от тръбопроводни фитинги;
• съединителни гайки (за полипропиленови тръбопроводи) или скоби (за стоманени тръби);
• кален филтър;
• спирателни кранове;
• възвратен клапан.

Диаметърът на свързващите тръби трябва да съответства на диаметъра на вече инсталирания тръбопровод, а общата им дължина се определя от резултатите от измерванията на мястото на предлаганата инсталация на помпата. По същия начин се избира набор от тръбопроводни фитинги. Съединителните гайки (или шпори) се използват за бърз монтаж и демонтаж на помпата.

Филтърът за мръсотия се монтира непосредствено преди входа на модула. Необходимо е да се предпази помпата от проникване на замърсители, чийто източник могат да бъдат отлагания по вътрешната повърхност на тръбопроводите. Дренажният отвор на филтъра трябва да сочи надолу, за да позволява периодично почистване.

Спирателни вентили са поставени на входа на помпата пред филтъра и на изхода от него, така че при необходимост блокът да може да бъде демонтиран без спиране на цялата система. При монтиране на компресора на байпасната секция се монтира допълнителен клапан на главната линия, успоредна на помпата. Възвратният клапан е предназначен да предпазва системата от хидравлични удари.Монтира се на изхода на помпата пред спирателния кран.

Монтаж на помпа

След като участъкът на тръбопровода е напълно подготвен, можете да продължите директно към монтажа на самия модул. Роторните опори на помпите, използвани в отоплителните системи, не са предназначени за работа във вертикално положение на уреда, поради което се допуска само хоризонталното му разположение.

Монтаж на помпата с неправилно разположение на оста на ротора.

Комплектът за доставка на циркулационната помпа включва самия агрегат с вградено или външно захранване, уплътнителни уплътнения, паспорт на продукта и инструкции за монтаж и експлоатация. Преди да започнете инсталацията, е необходимо да се запознаете със съдържанието на инструкциите, за да вземете предвид всички характеристики на процеса на инсталиране и свързване на конкретен модел. Някои помпи не се доставят с уплътнения и трябва да бъдат закупени отделно.

Монтаж на уплътнително уплътнение.

Ако помпата е монтирана върху вертикална секция на тръбопровода, тогава нейният долен фланец се поставя върху съединяващия фланец на тръбопровода, върху който се поставя уплътнително уплътнение, след което връзката се завинтва с накидна гайка. След това уплътнението се поставя върху горния фланец на помпата и връзката се завинтва с втора гайка. След това гайките се затягат с гаечен ключ. В някои случаи резбовите връзки на помпата с тръбопровода са допълнително запечатани с уплътнителна лента. При монтаж върху хоризонтална секция е разрешена всякаква последователност от фланцови връзки.

Монтаж на циркулационна помпа.

След това е необходимо да се отворят крановете от двете страни на уреда, така че вътрешните кухини на помпата да се напълнят с течност. Ако конструкцията на компресора не предвижда автоматичен клапан за освобождаване на въздух, той се обезвъздушава с помощта на специален винт, който отваря байпасния отвор.

Затягане на съединителната гайка.

След инсталирането на помпата в тръбопровода е необходимо да я свържете към захранващата мрежа. Захранващият контакт за уреда трябва да бъде заземен. Ако помпата осигурява възможност за многорежимна работа, превключете лоста в желания режим. Циркулационната помпа за отопление, свързана към захранването, започва да извършва принудително изпомпване на охлаждащата течност, осигурявайки по-интензивен топлообмен и икономия на гориво на котела чрез намаляване на температурната разлика между охлаждащата течност в захранващата и връщащата линия.

Вътрешно решение: декоративни решетки за отоплителни радиатори

Оптимална топлоизолация за тръби за отопление

Самостоятелна изолация на отоплителни тръби на улицата

Възможно ли е да се преобразува една система в друга

Теоретично това е напълно възможно - както в едната, така и в другата посока. По принцип те просто модернизират зависими системи, но може да има нужда от реконструкция на независима инфраструктура. В същото време най-рационалният вариант, когато ще бъде възможно да се запазят предимствата и на двете системи в различна степен, ще бъде внедряването на независима отоплителна система със затворени входни вериги. Това означава, че тези функции, които в стандартна независима схема са били изпълнявани от отделен колекторен блок с пълен набор от управляващи блокове, в този случай ще бъдат поети от точково монтирани устройства. На различни нива на домашната мрежа, преди да се доближат до потребителите, е възможно да се поставят филтри, компресорни агрегати, разпределители, циркулационни помпи и хидравличен резервоар.

Класификация

Агрегатите са два вида. Първият тип са "сухи" помпи. При оборудване от този тип охлаждащата течност и роторът не взаимодействат един с друг. Работната част на ротора е изолирана и отделена от двигателя с уплътнителни пръстени от неръждаема стомана.При стартиране пръстените започват да се движат, тънък филм от вода запечатва връзките поради различни налягания в системата и в околната среда.

Ефективността на "сух" агрегат е около 80%. Това оборудване е много чувствително към замърсяване на водата в системата и ако попаднат малки частици, то бързо се проваля. Сухата помпа е доста шумна, така че когато я инсталирате, трябва да се погрижите за звукоизолацията на помещението.

"Мокри" помпи се различават по своя дизайн от "сухите". Работното му колело е разположено директно в охлаждащата течност. Статорът и подвижната част на механизма са разделени от специално стъкло, което осигурява хидроизолация на двигателя. "Мокри" агрегати са по-евтини за експлоатация и ремонт, те са по-тихи от "сухите".

Недостатъците на оборудването от мокър тип включват ниската им ефективност - само около 50%. Това се дължи на ниското уплътнение на втулката, разделяща статора и охлаждащата течност. Въпреки че дори такова изпълнение е напълно достатъчно за отопление на всяка частна къща.
