Топлинен акумулатор за бойлер

Характеристики на инсталиране на топлинни акумулатори

Всички монтажни работи се извършват по предварително одобрен проект в съответствие с препоръките на производителя на отоплителното оборудване.

В този случай е необходимо да се вземат предвид характеристиките на монтажните работи:

1. Повърхността на резервоара за съхранение трябва да бъде изолирана от топлинни загуби непременно.
2. Термометрите трябва да се монтират на тръбопроводи, през които циркулира водата (изход и вход).
3. Акумулаторните контейнери с обем над 500 литра в повечето случаи не преминават през вратата. В такива случаи трябва да се използват сгъваеми конструкции или да се монтират няколко по-малки батерии.
4. В най-ниската точка на резервоара инсталирането на дренажен канал няма да пречи. Ще ви бъде от полза, когато трябва да източите напълно водата.
5. На тръбопроводи, през които водата влиза в резервоара, е препоръчително да се монтират мрежести филтри. Те ще предотвратят навлизането на големи включвания вътре (шлак от заваряване, минерали, които са влезли в системата и др.).
6. Ако в горната част на резервоара не е предвиден клапан за отстраняване на въздуха, той трябва да се монтира в горната част на изпускателната тръба.
7. На линията до акумулатора е необходимо да се монтират манометър и предпазен клапан.

Ако сте собственик на котел на твърдо гориво и все още не сте закупили топлинен акумулатор, помислете за това. Вие не само ще удължите живота на вашето отоплително оборудване, но и значително ще спестите гориво.

Функционалност на топлинните акумулатори

Принципът на работа на оборудването е, че по време на работа на котела част от топлината се използва за загряване на охлаждащата течност от допълнителен резервоар. Свързаният резервоар има добра топлоизолация и перфектно задържа получената топлина. След изключване на котела водата в отоплителната система се охлажда и управляващите устройства включват помпата, която доставя топла вода от резервоара за съхранение.

Тези цикли продължават, докато температурата на водата в допълнителния резервоар остава достатъчно висока. Общата продължителност на работата на системата без включване на котела зависи от обема на допълнителния резервоар. На практика позволява отопление стаи от няколко часа до 2 дни.

Топлинният акумулатор изпълнява следните функции:

1. Натрупва топлината, идваща от котела на системата и я освобождава с течение на времето за отопление на помещенията в помещението.
2. Предотвратява възможността от прегряване на котела, като отстранява излишната топлина от топлообменника.
3. Позволява лесно да комбинирате различни отоплителни уреди (електрически, газ, твърдо гориво) в обща система.
4. Помага за подобряване на работата на отоплителното оборудване, намаляване на разхода на гориво и подобряване на ефективността.
5. В системи с котли за твърдо гориво ви позволява да изключите постоянното наблюдение на състоянието на отоплителното оборудване. Чрез нагряване на охлаждащата течност в допълнителен резервоар, собствениците на жилища могат да забравят за необходимостта от постоянно зареждане на гориво в котела.
6. Той е източник на топла вода за битови нужди.

Схема на отоплителната система

Колко печеливша е отоплителна система с топлинен акумулатор може да се види в този пример.

Да приемем, че в отоплителната система е монтиран котел с мощност 10 kW. Дървата за огрев трябва да се зареждат на всеки 3 часа. Това не се вписва в плановете на собствениците на жилища. За удължаване на паузите между товарите е необходимо да използвате по-голям бойлер. Но в този случай е възможно кипене на охлаждащата течност, тъй като системата няма да има време да отнеме цялата генерирана топлина.

Свързването на топлинен акумулатор с вместимост около 200 литра лесно решава проблема. Оборудването ви позволява да акумулирате 110 kW енергия, при пълни и чести натоварвания на котела. Впоследствие натрупаната топлина ще поддържа комфортна стайна температура за около 10 часа.Не е необходимо да зареждате котела с гориво през цялото това време.

Какво е буферен капацитет на топлинния акумулатор и неговото предназначение.

Предназначението на топлинния акумулатор (ТА) ще бъде по-лесно да се опише с няколко примера-задачи.

Задача първа. Отоплителната система е базирана на котел на твърдо гориво. Не е възможно постоянно да се следи температурата на охлаждащата течност на пода и да се хвърлят дърва за огрев навреме, в резултат на което температурата на захранването или надвишава това, от което се нуждаем, или пада под нормата. Как да се гарантира, че се поддържа необходимата температура на охлаждащата течност?

Задача втора. Къщата се отоплява с електрически бойлер. Електроснабдяването е двутарифно. Как да намалим разходите за енергия чрез намаляване на консумацията на енергия през деня и увеличаване през нощта?

Задача трета. Има отоплителна система, в която топлината се генерира от топлогенератори, работещи на различни видове гориво и енергия – напр. газ, електричество, слънчева енергия (слънчеви колектори), земна енергия (термопомпа). Как да осигурим ефективната им работа без загуба на генерирана топлина, когато няма нужда от нея, като същевременно осигуряваме на къщата топлина по време на пикова консумация на енергия?

Без да навлизам наистина в теорията на топлотехниката, за всички проблеми се предлага решение под формата на инсталиране на буферен резервоар в системата, който да служи като резервоар за охлаждащата течност и в който температурата му да се поддържа при дадена ниво. Именно този буферен капацитет е акумулаторът на топлина. За да се решат тези проблеми, топлинният акумулатор обикновено се включва в "счупването" на системата с образуването на котела и отоплителните кръгове. Условната схема за включване на топлинен акумулатор в отоплителната система е показана на фигурата по-долу.

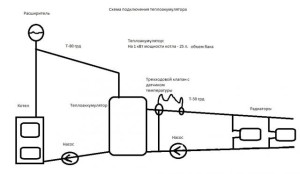

Ориз. Схематична диаграма на включването на буферен резервоар (акумулатор на топлина)

За различни начини за включване на буферен резервоар в отоплителната система вижте статията „Схеми за свързване на топлинен акумулатор“.

В момента топлинните акумулатори се използват най-често в отоплителните системи с котли на твърдо гориво. В тези системи използването на топлинен акумулатор прави възможно зареждането на гориво по-рядко, за да се осигури комфортно подаване на топлина, независимо от колебанията в температурата на охлаждащата течност на изхода на котела. Буферните резервоари често се монтират с електрически котли за спестяване на пари поради намалена нощна тарифа и в комбинирани системи с едновременно използване на твърдо гориво и електрически котли. Топлинният акумулатор (ТА) може да бъде полезен в системи с газови котли, особено когато минималната топлинна мощност на котела надвишава топлинното натоварване на обекта. Поради по-дългите периоди на "зареждане" на ТА (загряване на охлаждащата течност), е възможно да се избегне "тактовото" на котела.

Освен че се използва като буферен резервоар, TA изпълнява функцията на хидравличен сепаратор. Особено това свойство на топлинния акумулатор е търсено в системи с топлогенератори, работещи на различни видове енергия (включително алтернативни). По правило тези топлоизточници работят на специални топлоносители, които не позволяват смесване с други видове, изискват уникален температурен и хидравличен режим, често несъвместими с режимите на отоплителния кръг (радиатор, подово отопление). Например температурният диапазон на термопомпата обикновено е

5°C, а в топлоразпределителната верига температурният диапазон може да бъде много по-голям (10-20°C). За разделяне на веригите топлоакумулаторът може да бъде оборудван с допълнителни вградени топлообменници.

Как да изчислим обема на топлинния акумулатор

Ако желаете, в интернет е лесно да се намерят методи за изчисляване на обема на топлинен акумулатор, но нито един от тях не ми подхождаше.

Някои "специалисти" препоръчват да се умножи максималната мощност на съществуващия котел в киловати по някакъв коефициент, като този коефициент на различните сайтове се различава с коефициент два или повече - от 25 до 50. Според мен е пълна глупост.Просто защото полученият резултат няма нищо общо с вашата конкретна къща, нито с вашите желания колко често искате да отоплявате котела.

Нормалната техника отчита всички фактори: климата във вашия район, и топлоизолацията на къщата, и вашите представи за комфорт. По добър начин това изчисление също ще трябва да се извършва многократно за различни температурни условия и да се избере максималния обем на топлинния акумулатор. И, между другото, мощността на котела в правилната методология се получава в резултат на изчисления, а не според принципа "каквото беше, така беше поставено". Но всичко това е доста сложно и е по-подходящо за котелни, а не за частни домакинства.

Направих го много по-лесно. Изчислението на топлинния акумулатор за котел на твърдо гориво направих по следния начин.

1. Необходимо е да се прецени количеството топлина, от което се нуждае къщата на ден. Това е най-трудната и отговорна част от работата. Отново можете да се задълбочите в изчисленията (в учебниците за строителни университети можете да намерите всички необходими методи). Но, ако е възможно, е по-лесно и по-надеждно да се извърши директно измерване - просто чрез отопление на къщата в студено време и измерване на използваното количество гориво. Къщата ми е сравнително малка - малко по-малко от 100 квадратни метра. м и доста топло. Следователно се оказа, че при температура извън около 0 градуса, за да се поддържа комфортна температура, е необходим значителен марж от 50 kWh, за - 10 градуса - 100 kWh, за - 20 градуса - 150 kWh.
2. Изборът на бойлер е много прост. Най-често срещаните котли са с мощност около 25 kW и при едно максимално натоварване дават тази мощност около 3 часа. Следователно едно запалване дава около 75 kWh топлина. За нулева температура следователно дори едно пълно натоварване ще ми е прекалено. И за -20 градуса ще бъде достатъчно да се затопли 2 пъти на ден. Тази опция ме устройва много добре.
3. Сега действителният обем на топлинния акумулатор. Топлинният капацитет на водата е 4,2 kJ на литър на градус. максималната температура в топлинния акумулатор е 95 градуса, комфортната температура на водата в отоплителната система е 55 градуса. Това е 40 градуса разлика. С други думи, 1 литър вода в резервоар за съхранение на топлина може да съхранява 168 kJ топлина или 46 Wh. И 1000 литра, съответно - 46 kWh. От това следва, че за да спестя топлина от едно пълно натоварване на котела, ми трябва 1500 литров топлоакумулатор. Всичко е наличност. Всъщност се изисква малко по-малко, но след като проучих цените на буферните резервоари, реших да пренебрегна това.

Това изчисление означава, че при силни студове трябва да загрявам котела два пъти на ден, а при много силни студове три пъти. Освен това, това трябва да се прави равномерно през целия ден: сутрин и вечер или сутрин, в началото на вечерта и преди лягане. И когато няма големи слани, загрявам котела само веднъж - по всяко време на деня.

Разбира се, ако поставите топлинен акумулатор още по-голям по обем, можете да направите живота си още по-удобен. Но тук вече трябва да се справите с факта, че голяма цев се нуждае от много място.

Предимства и недостатъци

Отоплителната система с акумулатор на топлина, в която инсталация на твърдо гориво служи като източник на топлина, има много предимства:

• Повишен комфорт в къщата, тъй като след изгарянето на горивото, отоплителната система продължава да загрява къщата с топла вода от резервоара. Няма нужда да ставате посред нощ и да зареждате порция дърва за огрев в камината.
• Наличието на контейнер предпазва водната риза на котела от кипене и разрушаване. Ако електричеството внезапно бъде прекъснато или термостатичните глави, монтирани на радиаторите, прекъснат охлаждащата течност поради достигане на желаната температура, източникът на топлина ще загрее водата в резервоара. През това време захранването може да бъде възстановено или дизел генераторът ще бъде стартиран.
• Подаването на студена вода от връщащия тръбопровод към нагорещения чугунен топлообменник се изключва след внезапно активиране на циркулационната помпа.
• Топлинните акумулатори могат да се използват като хидравлични сепаратори в отоплителната система (хидравлични стрелки). Това прави работата на всички клонове на веригата независима, което осигурява допълнителни спестявания на топлинна енергия.

По-високата цена за монтаж на цялата система и изискванията за разполагане на оборудването са единствените недостатъци при използването на резервоари за съхранение. Тези инвестиции и неудобства обаче ще бъдат последвани от минимални оперативни разходи в дългосрочен план.

Препоръчва се:

Как да направите отопление в частна къща - подробно ръководство Как да изберем разширителен резервоар за отоплителна система Как да изберем и свържете мембранен разширителен резервоар

Изчисляване на капацитета на топлинния акумулатор

Методът, по който се прави изчислението, може да бъде различен в зависимост от схемата на приложение. Ето примерна схема за изчисление:

1. Определяне на максималното натоварване на горивото. Например камината побира 20 кг дърва за огрев. 1 кг дърва за огрев е в състояние да генерира 3,5 kWh енергия. По този начин, при изгаряне на една отметка на дърва за огрев, котелът ще отдели 20 3,5 = 70 kWh топлина. Времето, за което пълната отметка изгаря, може да се определи емпирично или да се изчисли. Ако мощността на котела е например 25 kW 70:25=2,8 h.
2. Температурата на охлаждащата течност в отоплителната система. Ако системата вече е инсталирана, достатъчно е да се измери температурата на входа и изхода и да се определи топлинните загуби.
3. Определяне на желаната честота на изтегляне. Например, възможно е да се зарежда сутрин и вечер, но не е възможно да се обслужва бойлерът през деня и през нощта.

Изчисляване на топлинния акумулатор

Ако за един час топлинната загуба на стая, например, е 6,7 kW, то за един ден тя ще бъде 160 kW. В разглеждания пример това се равнява на малко повече от две отметки на гориво. Както е определено по-горе, едно зареждане на дърва за огрев гори за около 3 часа, отделяйки 70 kWh топлинна енергия.

Необходимостта от отопление на къщата е 6,7 3 = 20,1 kWh, запасът на резервоара за съхранение ще бъде 70-20,1 = 49,9, тоест приблизително 50 kWh. Тази енергия е достатъчна за период от 50:6,7 - това е около 7 ч. Това означава, че са необходими два пълни заклахи и един непълен на ден.

Въз основа на тези изчисления, като разгледахме няколко варианта, спираме на това: в 23:00 се извършва непълно натоварване, в 6:00 и 18:00 - пълно. Ако начертаете графика на нивото на зареждане на топлинния акумулатор, можете да видите, че максималният заряд пада на 60 kWh в 9 сутринта.

Тъй като 1 kWh=3600 kJ, резервът трябва да бъде 60 3600=216000 kJ топлинна енергия. Температурен марж (разлика между максималния воден индекс и необходимия индекс на захранване) 95-57=38°C. Топлинният капацитет на водата е 4,187 kJ. По този начин, 216000 / (4,187 38) = 1350 кг. В този случай необходимият обем на акумулатора на топлина ще бъде 1,35 m3.

Разгледаният пример дава обща представа за това как се изчислява капацитетът на резервоара за съхранение. Във всеки отделен случай е необходимо да се вземат предвид характеристиките на отоплителната система и условията на нейната работа.

Характеристики на инсталиране на топлинен акумулатор

Преди да инсталирате оборудването, трябва да се изготви подробен проект. Необходимо е да се вземат предвид всички изисквания на производителите на отоплително оборудване. При инсталиране на резервоар за съхранение трябва да се спазват следните правила:

• Повърхността на контейнера трябва да има надеждна топлоизолация.
• На входа и изхода трябва да се монтират термометри, за да се следи температурата на водата.
• Обемните резервоари най-често не се вписват във вратата. Ако не е възможно да внесете резервоара преди края на строителството, ще трябва да използвате сгъваема опция или няколко по-малки резервоара.
• Желателно е на входната тръба да има груб филтър.
• До резервоара трябва да се монтират предпазен клапан и манометър. Самият резервоар също трябва да има вентилационен клапан.
• Трябва да има възможност за източване на водата от резервоара.

Използването на топлинен акумулатор в система с котел на твърдо гориво повишава ефективността на топлогенератора и неговия експлоатационен живот, а също така позволява по-икономичен разход на гориво. Възможността за по-рядко зареждане с гориво прави използването на отоплителния котел по-удобно за потребителя. Изчисляването на необходимия капацитет на резервоара за съхранение трябва да вземе предвид вида на котела, характеристиките на отоплителната система и условията на нейната работа.

Въпреки простотата на устройството и очевидните предимства от използването на акумулатори на топлина, този тип оборудване все още не е много разпространено. В тази статия ще се опитаме да поговорим за това какво представлява топлинният акумулатор и ползите, които носи използването му в отоплителните системи.

Използването на акумулатори на топлина

Има няколко метода за изчисляване на обема на резервоара. Практическият опит показва, че средно за всеки киловат отоплително оборудване са необходими допълнително 25 литра вода. Ефективността на котлите на твърдо гориво, която включва отоплителна система с акумулатор на топлина, се увеличава до 84%. Благодарение на изравняването на пиковете на горене се спестяват до 30% от енергийните ресурси.

При използване на резервоари за битова гореща вода няма прекъсвания в пиковите часове. През нощта, когато нуждите са намалени до нула, охлаждащата течност в резервоара натрупва топлина и на сутринта отново осигурява всички нужди напълно.

Надеждната топлоизолация на устройството с разпенен полиуретан (полиуретанова пяна) ви позволява да запазите температурата. Освен това е възможно да се монтират нагревателни елементи, които помагат бързо да се „настигне“ желаната температура в случай на спешност.

Секционен акумулатор на топлина

Съхраняването на топлина се препоръчва в случаите на:

• голямо търсене на топла вода. Във вила, в която живеят повече от 5 души и са инсталирани две бани, това е реален начин за подобряване на условията на живот;
• при използване на котли на твърдо гориво. Акумулаторите изглаждат работата на отоплителното оборудване през часа на най-голямо натоварване, отнемат излишната топлина, предотвратявайки кипене, а също така увеличават времето между полагането на твърдо гориво;
• при използване на електрическа енергия по отделни тарифи за ден и нощ;
• в случаите, когато са инсталирани слънчеви или вятърни батерии за съхранение на електрическа енергия;
• когато се използва в системата за топлоснабдяване на циркулационни помпи.

Тази система е идеална за помещения, отоплявани с радиатори или подово отопление. Предимствата му са, че е в състояние да акумулира енергия, получена от различни източници. Комбинираната система за доставка на енергия ви позволява да изберете най-оптималния вариант за получаване на топлина в даден период от време.

1 Изходни данни за проектиране

микрорайон
изграден с девет двойки, тройки и
четири секции девететажни
сгради. Планът на секцията е показан в
фигура 3.1. Всеки апартамент разполага с:
мивка със смесител, мивка с
кран, вана с кран и душ.
Приема се височината на типичния етаж на сградата
3 метра. Брой хора в апартамента
определя се въз основа на нормата на общата площ
за един човек е= 17 m2.
Общ брой жители в една секция
сгради ще бъдат 147 души, в микрорайона

3822 души.

Общ
полезна площ на жилищни сгради на микрорайона
е 64650 м2.
Приблизителна външна температура
за проектиране на отоплителни системи
.
Температура на мрежовата вода за точка
висока температура фрактура
графика на линията за доставка
,
в обратния тръбопровод
.
Прогнозна температура на водата в мрежата в
захранващ тръбопровод
,
в обратния тръбопровод
.
Температура на студен кран
вода на входа на бойлера
.
Температура на изхода на топла вода
нагревател
.
Гарантиран градски натиск
водоснабдяване на входа на ТЕЦ
.

Конструктивни характеристики на топлинния акумулатор

Устройството представлява цилиндричен контейнер, изработен от неръждаема стомана или черна стомана. Размерите на контейнера зависят от неговия обем, който варира от няколкостотин до десетки хиляди литра. Поради големите обеми, такова устройство е трудно да се постави в съществуващо котелно помещение, така че често е необходимо да се завърши.Има модели както с фабрична топлоизолация, така и контейнери без нея.

При инсталиране на акумулатор на топлина трябва да се има предвид, че дебелината на изолацията е 10 см. След нея се поставя кожен кожух отгоре на резервоара. Вътре в резервоара има охлаждаща течност, която при изгаряне на горивото в котела се нагрява бързо и задържа топлината за дълго време поради изолационния слой. След като котелът спре да работи, акумулаторът отдава топлината си на помещението, загрявайки го. Поради тази причина няма да е необходимо да запалвате котела толкова често, колкото преди.

Според устройството им капацитетите на топлоакумулатора са:

• с вътрешен бойлер. Този дизайн е създаден за осигуряване на жилища с топла вода от автономен източник;
• с един или два топлообменника;
• празен (без охлаждаща течност).

Предвидени са отвори с резба за свързване на задвижването към котела и отоплителната система на къщата.

заден план

Случи се така, че преди време купих частна къща на някакво „отдалечено разстояние от цивилизацията“. Отдалечеността от цивилизацията се определя главно от факта, че там по принцип няма газ. А разрешената мощност на електрическата връзка не предоставя техническа възможност за отопление на къщата с електричество. Единственият реален източник на топлина през зимата е използването на твърдо гориво. С други думи, къщата е била оборудвана с печка, която бившият собственик е отоплявал на дърва и въглища.

Ако някой има опит с използването на печката, тогава не е необходимо да му се обяснява, че тази дейност изисква постоянно наблюдение. Дори при не твърде студено време е невъзможно веднъж да поставите дърва за огрев в печката и да „забравите“ за това. Ако сложите твърде много дърва за огрев, къщата ще стане гореща. И след като горивото изгори, къщата все още бързо ще се охлади. Волю-неволю, за да поддържате комфортна температура, трябва постоянно да добавяте малко дърва за огрев. И при силни студове печката не може да бъде оставена без надзор дори за 3-4 часа. Ако не искате да се събуждате сутрин в студена стая, бъдете любезни поне веднъж на вечер да отидете до печката ...

Разбира се, нямах желание да работя като кочегар. И така веднага започнах да мисля за по-удобен начин на отопление. Разбира се, ако беше невъзможно да се използва газ или електричество, само модерна отоплителна система на твърдо гориво, състояща се от котел на твърдо гориво, акумулатор на топлина и най-простата автоматизация за включване и изключване на рециркулационната помпа, може да стане такава.

Защо модерният котел е по-добър от конвенционалната печка? Той заема много по-малко място, можете да поставите повече гориво в него, осигурява по-добро изгаряне на това гориво при максимално натоварване и теоретично с негова помощ можете да оставите по-голямата част от топлината в къщата, а не да я изпускате в комина. Но за разлика от печката, котелът на твърдо гориво е практически невъзможно да се използва без топлинен акумулатор. Пиша за това толкова подробно, защото познавам много хора, които са се опитвали да отопляват къщата с такива котли, свързвайки ги директно към тръбите на парното. Нищо хубаво не им се случи.

Какво е топлинен акумулатор или, както още се нарича, буферен резервоар? В най-простия случай това е просто голям варел с вода, чиито стени имат добра топлоизолация. Котелът загрява водата в тази бъчва за два-три часа от работата си. И тогава тази гореща вода циркулира през отоплителната система, докато се охлади. Когато изстине, котелът трябва да се запали отново. Най-простият акумулатор на топлина може лесно да бъде направен от всеки заварчик. Но аз след известно размисъл се отказах от тази идея и си купих готов. Тъй като живея в Украйна, се обърнах към компанията Teplobak и никога не съжалявах: тук акумулаторните резервоари се правят професионално и много високо.

В зависимост от обема на топлоакумулатора, мощността на котела и колко топлина се нуждае къщата, котелът не трябва да се отоплява постоянно, а веднъж или два пъти на ден или дори веднъж на два или три дни.

Изчисляване на обема на буферния резервоар на котела

Най-оптималното решение на тази задача ще бъде да се повери изпълнението му на топлоинженерите. Изчисляването на обема на топлинния акумулатор за цялата отоплителна система на частна къща изисква да се вземат предвид различни фактори, известни само на тях. Въпреки това предварителните изчисления могат да се правят независимо. За това, в допълнение към общите познания по физика и математика, ще ви трябва калкулатор и празен лист хартия.

Намираме следните данни :

• мощност на котела, kW;
• време за активно изгаряне на горивото;
• топлинна мощност на отопление на къщата, kW;
• ефективност на котела;
• температура в захранващите и връщащите тръби.

Помислете за пример за предварително изчисление. Отопляема площ - 200 m 2. Активно време на горене на котела - 8 часа, температура на охлаждащата течност по време на отопление - 90 ° C, във връщащия кръг - 40 ° C. Очаквана топлинна мощност на отопляеми помещения - 10 kW. С такива първоначални данни термичното устройство ще получи 80 kW (10 × 8) енергия.

Правим изчисление на буферния капацитет на котел на твърдо гориво според топлинния капацитет на водата :

където: m е масата на водата в резервоара (kg); Q е количеството топлина (W); ∆t е разликата в температурата на водата в захранващата и връщащата тръба (°С); 1,163 е специфичният топлинен капацитет вода (W / kg ° С) .

Изчисляване на буферния капацитет на котел на твърдо гориво

Замествайки числата във формулата, получаваме 1375 kg вода или 1,4 m 3 (80000 / 1,163 × 50). По този начин, за система за отопление на къща с площ от ​​​200 m 2, е необходимо да се инсталира TA с капацитет 1,4 m 3. Знаейки тази цифра, можете спокойно да отидете в магазина и да видите кой топлоакумулатор е приемливо.

Вече лесно се определят размери, цена, оборудване, производител. Сравнявайки известните фактори, не е трудно да се направи предварителен избор на топлоакумулатор за дома. Такова изчисление е от значение в случай, че къщата е построена, отоплителната система вече е инсталирана. Резултатът от изчислението ще покаже дали е необходимо да се разглобят вратите поради размерите на TA. След като се прецени възможността за инсталирането му на постоянно място, се прави окончателното изчисление на топлинния акумулатор за монтиран в системата котел на твърдо гориво.

След като събрахме данни за отоплителната система, извършваме изчисления по формулата :

където: W е количеството топлина, необходимо за загряване на охлаждащата течност; m е масата на водата; c е топлинният капацитет; ∆t е температурата на нагряване на водата;

Освен това ще ви е необходима стойността на k - ефективността на котела.

От формула (1) намираме масата: m = W/(c×∆t) ( 2 )

Тъй като ефективността на котела е известна, прецизираме формулата (1) и получаваме W = m×c×∆t×k ( 3 ), от която намираме коригираната маса на водата m = W/(c×∆t×k ) ( 4 )

Нека помислим как да изчислим акумулатор на топлина за къща. В отоплителната система е монтиран котел 20 kW (посочен в паспортните данни). Отметката за гориво изгаря за 2,5 часа. Отоплението на къща изисква 8,5 kW/1 час енергия. Това означава, че по време на изгарянето на един раздел ще бъдат получени 20 × 2,5 \u003d 50 kW

8,5 × 2,5 = 21,5 kW ще бъдат изразходвани за отопление на помещенията

Излишната генерирана топлина50 - 21,5 = 28,5 kW се съхранява в HE.

Температурата, при която се нагрява охлаждащата течност, е 35 ° C. (Температурната разлика в захранващите и връщащите тръби. Определя се чрез измерване по време на работа на отоплителната система). Замествайки желаните стойности във формула (4), получаваме 28500 / (0,8 × 1,163 × 35) = 874,5 kg

Тази цифра означава, че за да се спести топлината, генерирана от котела, е необходимо да имате 875 кг охлаждаща течност. За да направите това, имате нужда от буферен резервоар за цялата система с обем 0,875 m 3. Такива леки изчисления улесняват избора на топлинен акумулатор за отоплителни котли.

Съвет. За по-точно изчисляване на обема на буферния капацитет е по-добре да се свържете със специалисти.

Избор на топлинен акумулатор

TA се избира при проектирането на отоплителна система. Топлоинженерите ще ви помогнат да изберете правилния топлинен акумулатор. Но ако е невъзможно да използвате техните услуги, ще трябва да изберете сами. Не е трудно да се направи това.

Топлинен акумулатор за котел на твърдо гориво

Основните критерии за избор на това устройство се считат за следните :

• налягане в отоплителната система;
• обемът на буферния резервоар;
• външни размери и тегло;
• оборудване с допълнителни топлообменници;
• възможност за инсталиране на допълнителни устройства.

Налягането (налягането) на водата в отоплителната система е основният индикатор. Колкото по-високо е, толкова по-топло е в отопляемото помещение.

Като се има предвид този параметър, при избора на топлинен акумулатор за котли на твърдо гориво се обръща внимание на максималното налягане, което може да издържи. Топлинният акумулатор за котел на твърдо гориво показан на снимката е изработен от неръждаема стомана, издържа на високо водно налягане

Обемът на буферния резервоар. От това зависи способността за акумулиране на топлина за отоплителната система по време на работа. Колкото по-голям е, толкова повече топлина ще се натрупа в контейнера. Тук трябва да имате предвид, че е безсмислено да вдигате лимита до безкрайност. Но ако водата е по-малко от нормата, устройството просто няма да изпълнява функцията за акумулиране на топлина, която му е възложена. Следователно, за правилния избор на топлинен акумулатор, ще е необходимо да се изчисли неговият буферен капацитет. Малко по-късно ще бъде показано как се изпълнява.

Външни размери и тегло. Това също са важни показатели при избора на ТА. Особено във вече построена къща. Когато се направи изчисление на топлинния акумулатор за отопление, се извършва доставка до мястото на монтаж, може да има проблем със самата инсталация. По отношение на общите размери може просто да не се побере в стандартна врата. В допълнение, TA с голям капацитет (от 500 литра) са монтирани на отделна основа. Масивно устройство, напълнено с вода, ще стане още по-тежко. Тези нюанси трябва да се вземат предвид. Но е лесно да се намери изход. В този случай се закупуват два топлинни акумулатора за котли на твърдо гориво с общ обем буферни резервоари, равен на изчисления за цялата отоплителна система.

Оборудване с допълнителни топлообменници. При липса на система за топла вода в къщата, собствен кръг за отопление на вода в котела, по-добре е незабавно да закупите TA с допълнителни топлообменници. За живеещите в южните райони ще бъде полезно да свържете слънчев колектор към TA, който ще се превърне в допълнителен безплатен източник на топлина в къщата. Едно просто изчисление на отоплителната система ще покаже колко допълнителни топлообменници е желателно да има в топлоакумулатор.

Възможност за инсталиране на допълнителни устройства. Това предполага инсталиране на нагревателни елементи (тръбни електрически нагреватели), прибори (инструменти), предпазни клапани и други устройства, които осигуряват непрекъсната и безопасна работа на буферния резервоар в устройството. Например, в случай на аварийно затихване на котела, температурата в отоплителната система ще се поддържа от нагревателни елементи. В зависимост от обема на отоплението, те може да не създадат комфортна температура, но определено ще предотвратят размразяването на системата.

Наличието на прибори ще позволи навременно да се обърне внимание на възможните проблеми, възникнали в отоплителната система

Важно

Когато избирате топлинен акумулатор за отопление, обърнете внимание на неговата топлоизолация. Зависи от запазването на получената топлина.
